Produkttyp	Türgriff mit Schloss
Modell	20185-10B
Marke	Vevor
Farbe	Matt Schwarz
Material	Metall mit mattschwarzer Oberfläche
Kompatible Türstärke	35 mm bis 44 mm (1-3/8" bis 1-3/4")
Riegellänge	60 mm (2-3/8") und 70 mm (2-3/4")
Achsabstand (Schrittweite)	195 mm bis 224 mm (7-11/16" bis 8-13/16")
Gewicht	ca. 1,2 kg
Stromversorgung	Keine (mechanisch)
Hauptfunktionen	Schlüsselverriegelung, Innengriff und Außengriff
Sicherheit	Kleinteile (Erstickungsgefahr); Tragen Sie bei der Installation eine Schutzbrille
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine Chemikalien verwenden; mit Graphitpulver schmieren
Ersatzteile und Reparierbarkeit	Ersatzschlüssel (3 Stück mitgeliefert), Schrauben, Riegel, Schließblech usw. Komplettset verfügbar
Allgemeine Informationen	Elektronische Garantie, technischer Online-Support unter www.vevor.com/support

Häufig gestellte Fragen - 20185-10B Vevor

Wie installiere ich den Türgriff Vevor 20185-10B?

Befolgen Sie die Schritte in der Anleitung: Markieren Sie die Tür, bohren Sie Löcher von 54 mm und 25 mm, installieren Sie den Riegel mit Einstellung auf 60 oder 70 mm, befestigen Sie dann den vorderen Griff und den Innendrehknopf. Ziehen Sie die Schrauben fest und montieren Sie die Schließbleche. Tragen Sie eine Schutzbrille.

Welche Türstärke ist kompatibel?

Dieser Griff ist für Türen mit einer Stärke zwischen 1-3/8" und 1-3/4" (etwa 35 mm bis 44 mm) ausgelegt.

Wie stelle ich den Riegel für eine Tür von 60 mm oder 70 mm ein?

Stellen Sie den Riegel ein, indem Sie die Nocke ganz nach rechts drücken, um einen Rückzug von 70 mm zu erhalten. Halten Sie während der Einstellung immer zwei Zähne der Nocke nach vorne.

Was tun, wenn sich der Schlüssel nicht leicht drehen lässt?

Geben Sie Graphitpulver (Bleistiftpulver) in das Schlüsselloch, um zu schmieren. Vermeiden Sie flüssige Schmiermittel. Führen Sie diesen Vorgang alle sechs Monate oder einmal jährlich durch.

Wie reinige und pflege ich den Griff?

Verwenden Sie ein trockenes Tuch, um Schmutz zu entfernen. Reiben Sie nicht mit Chemikalien wie Spülmittel, da dies die Schutzschicht zerstören und zu Verfärbungen führen würde.

Welche Sicherheitsrisiken gibt es?

Dieses Produkt enthält Kleinteile, die bei Verschlucken eine Erstickungsgefahr darstellen. Bewahren Sie sie außerhalb der Reichweite von Kindern auf. Tragen Sie bei der Installation eine Schutzbrille und halten Sie Ihre Hände fern.

Wie viele Schlüssel werden mitgeliefert?

Das Set enthält 3 Türschlüssel sowie alle für die Installation erforderlichen Schrauben und Zubehörteile.

Kann ich diesen Griff an einer Innentür und einer Außentür verwenden?

Der Griff ist für Innen- und Außentüren geeignet, sofern die Stärke im angegebenen Bereich liegt. Stellen Sie bei Außenanwendung sicher, dass die Oberfläche witterungsbeständig ist (Modell 20185-10B in Matt Schwarz, ideal für den Innenbereich).

Wie kontaktiere ich den Kundendienst?

Bei technischem Support oder Garantiefragen besuchen Sie www.vevor.com/support. Dort finden Sie ein Kontaktformular und das elektronische Garantiezertifikat.

Wird der Griff mit allem notwendigen Zubehör geliefert?

Ja, die Verpackung enthält: vorderer Griff, hinterer Drehknopf, Riegel (2 Größen), Zylinder, Rosette für Schloss, Schließbleche (2), Schlagplatte, Schrauben (8), Stift, Schlüssel (3), Unterlegscheibe und Bedienungsanleitung.

BEDIENUNGSANLEITUNG 20185-10B Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KNOPF-GRIFFSATZ MODELL: 19985-SN / 20185-AC / 20185-10B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR

TOUGH TOOLS, HALF PRICE

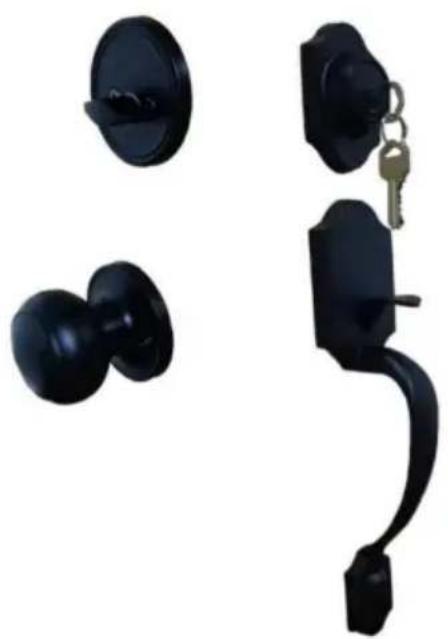

KNOPF-GRIFFSATZ

MODELL: 19985-SN / 20185-AC / 20185-10B

HINWEIS: Die Abbildung dient nur zur Veranschaulichung. Bitte beachten Sie die Farbe, die Sie gekauft haben.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr! Bewahren Sie diese Kleinteile außerhalb der Reichweite von Kindern auf!

1. Lesen, verstehen und befolgen Sie die Anweisungen Ihres Elektrowerkzeugherstellers.

Anweisungen zur Sicherheit. Tragen Sie immer eine Schutzbrille oder einen Augenschutz, bevor

Montage und Inbetriebnahme des Elektrowerkzeugs. Halten Sie Hände,

Gesicht, Haare, lose Kleidung und Körper in sicherer Entfernung von Spindeln und

Halten Sie die Griffe der Werkzeuge während des Betriebs immer fest.

Trennen Sie Elektrowerkzeuge immer von der Stromquelle, bevor Sie Einstellungen vornehmen.

MODELL UND PARAMETER

		20185-AC 20185-10B19985-SNMode
Farbe	Satiniertes Nickel	Antikes Kupfer Mattschwarz
Anwendbare Tür Dicke	1-3/8"~1-3/4"
Riegellänge	2-3/8" und 2-3/4"
Pitch-Reihe (Türgriff)	7-11/16"-8-13/16"

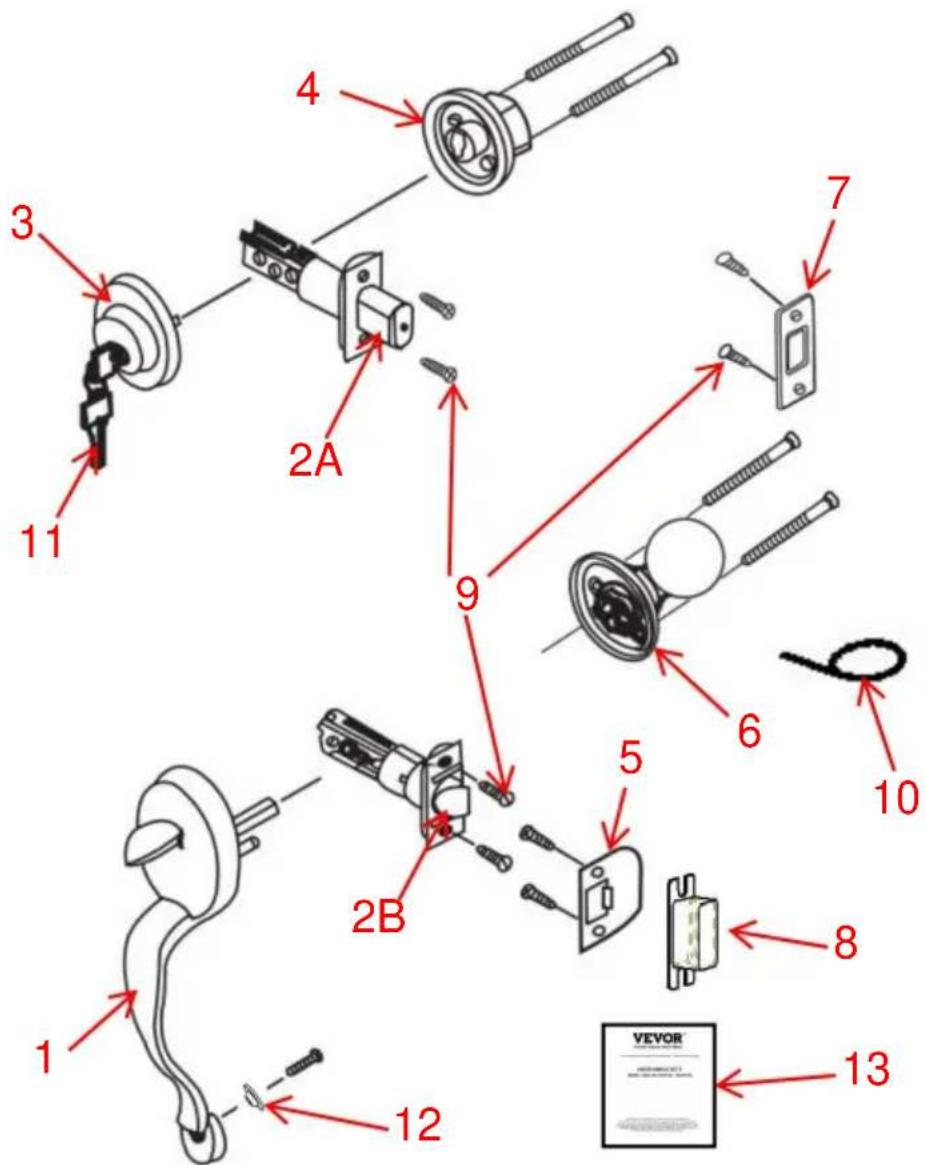

STRUKTURDIAGRAMM UND KOMPONENTEN

NEIN.	Name und Menge	NEIN.	Name und Menge
1	Vorderer Griff x 1	2A	Riegel A x 1
2B	Unterer Riegel x 1	3	Zylinder x 1
4	Riegelrosette x 1	5	Schließblech x 1
6	Hinterer Knopf x 1	7	Schließblech x 1
8	Schlagkasten x 1	9	Schrauben x 8
10	Stift x 1	11	Türschlüssel x 3
12	Unterlegscheibe x 1	13	Benutzerhandbuch x 1

INSTALLATION

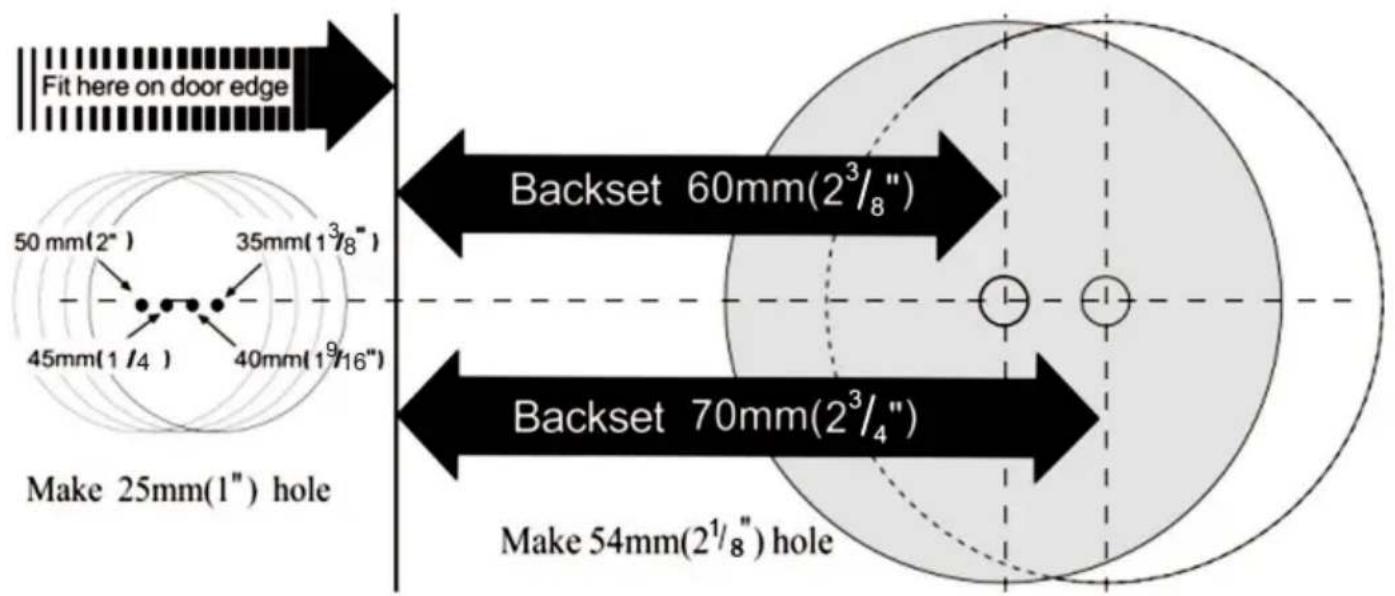

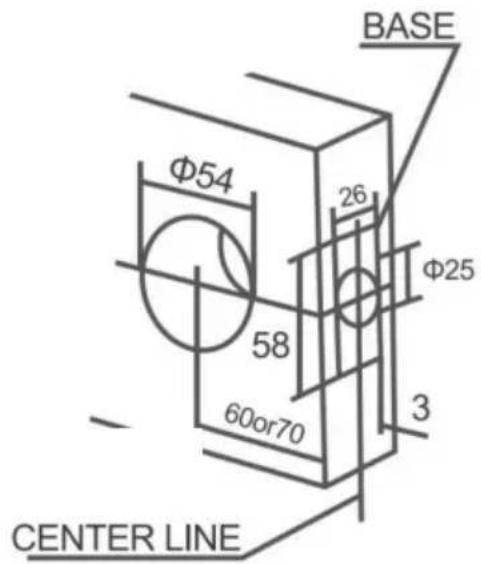

1. TÜR MARKIEREN UND LOCHER BOHREN (Bitte beachten Sie das beigelegte Öffnungsdiagramm.)

A: Falten Sie die Schablone über die Kante der Tür und markieren Sie die Stelle für 60 mm oder 70 mm Löcher. B: Bohren Sie die Löcher mit Ø54 mm und Ø25 mm durch die Tür. C: Schneiden Sie eine 58 × 26 × 3 mm große Basis aus.

1. INSTALLIEREN SIE DEN RIEGEL

Stellen Sie den Riegel je nach Lage der Schlosslöcher auf 60 mm oder 70 mm ein.

HINWEIS: Für einen Dornabstand von 70 mm wird die Nocke ganz nach rechts gedrückt. (Beim Einstellen immer zwei Zähne der Nocke nach vorne halten.)

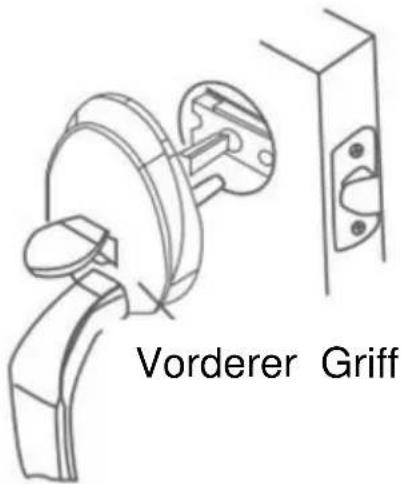

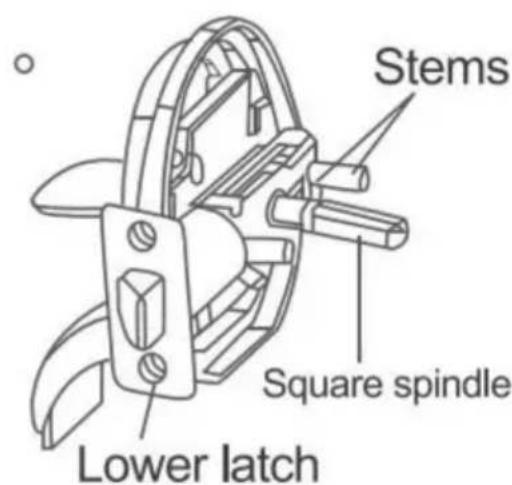

3. ÄUSSEREN GRIFFMECHANISMUS INSTALLIEREN

Setzen Sie den vorderen Griff mit Stiel und Vierkantspindel wie gezeigt in den Riegel ein. Drücken Sie ihn fest gegen die Türfläche.

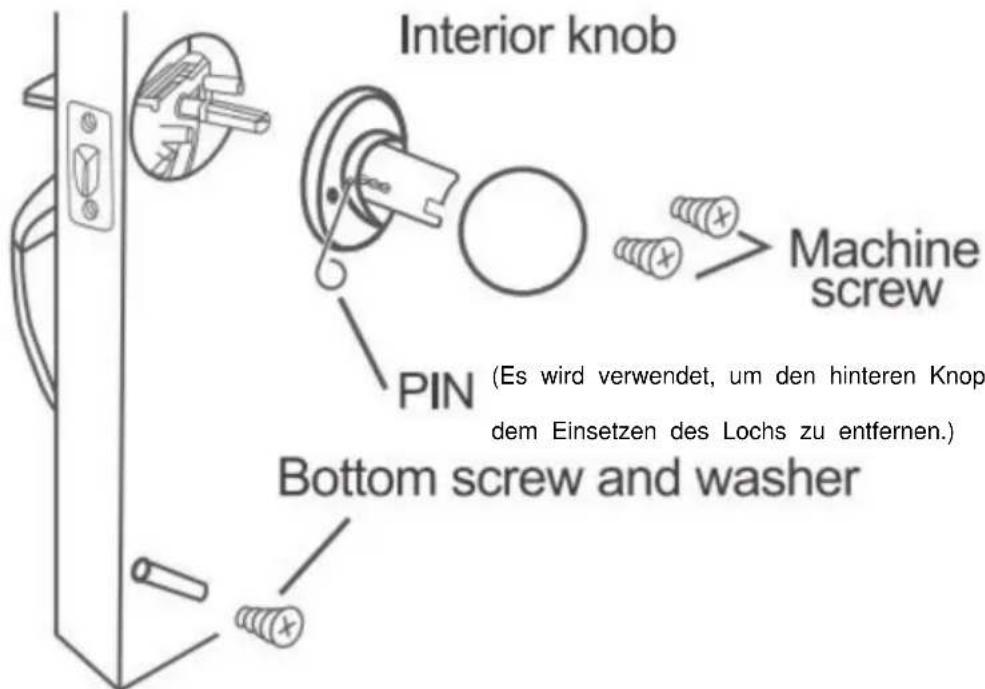

4. INSTALLIEREN SIE DIE INNENKNÖPFE

Nachdem der vordere Griff angebracht ist, montieren Sie den inneren Knopf und ziehen Sie die Schrauben fest. Führen Sie die Schraube durch die Unterlegscheibe in das untere Loch und ziehen Sie sie fest an.

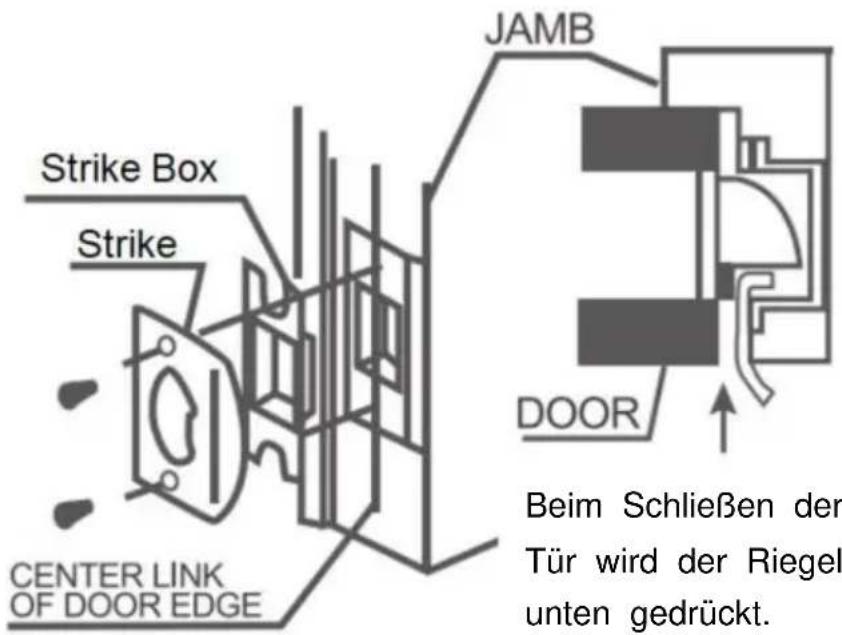

5. INSTALLIEREN SIE DIE SCHLAGLEISTE

Beim Schließen der Tür wird der Riegel nach unten gedrückt.

WARTUNG

1. Schlagen Sie nicht mit Gewalt zu, um Schäden am Riegel und Türrahmen zu vermeiden.
2. Entfernen Sie Schmutz mit einem trockenen Tuch und verwenden Sie keine Chemikalien wie Spülmittel, da sonst der Schutzfilm freiliegender Teile zerstört wird und das Produkt verblasst.
3. In regelmäßigen Abständen (halbjährlich oder einmal jährlich) oder wenn sich der Schlüssel nicht reibungslos einstecken oder herausziehen lässt, kann zur Schmierung Graphitpulver (Bleistiftpulver) in das Schlüsselloch gegeben werden.
