19985-SN - Türgriff Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	19985-SN
Produkttyp	Türklinke mit Knopf
Farbe	Nickel satiniert
Material	Metall (Stahl, Legierung)
Anwendbare Türstärke	1-3/8" bis 1-3/4" (35 mm bis 44 mm)
Riegellänge (Dornmaß)	2-3/8" (60 mm) oder 2-3/4" (70 mm), einstellbar
Griffabstand (Lochabstand)	7-11/16" bis 8-13/16" (195 mm bis 224 mm)
Bohrlochdurchmesser	54 mm (Hauptloch) und 25 mm (Riegelloch)
Abmessungen der Aussparung	58 x 26 x 3 mm
Hauptfunktionen	Schlüsselverriegelung, innerer Drehknopf, äußerer Griff
Lieferumfang	Vordergriff, Riegel A und B, Zylinder, Rosette für Schlossriegel, Schließbleche, hinterer Knopf, Schrauben, Stift, Schlüssel (x3), Unterlegscheibe, Anleitung
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine chemischen Reinigungsmittel verwenden. Bei Bedarf mit Graphitpulver schmieren
Sicherheit	Enthält Kleinteile, Erstickungsgefahr. Außerhalb der Reichweite von Kindern aufbewahren
Allgemeine Informationen	Installation erfordert Bohren; Sicherheitshinweise beachten. Garantie und Support über www.vevor.com/support

Häufig gestellte Fragen - 19985-SN Vevor

Welche Türstärken sind mit dem Vevor 19985-SN Griff kompatibel?

Der Griff ist für Türen mit einer Stärke zwischen 1-3/8" und 1-3/4" (ca. 35 mm bis 44 mm) ausgelegt.

Wie stelle ich den Riegelabstand (Backset) ein?

Der Riegel kann auf 60 mm (2-3/8") oder 70 mm (2-3/4") eingestellt werden. Um auf 70 mm umzustellen, schieben Sie die Nocke ganz nach rechts und lassen zwei Zähne nach vorne.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, einen Bohrer mit 54 mm für das Hauptloch und einen Bohrer mit 25 mm für den Riegel sowie einen Stechbeitel zum Ausschneiden der Basis (58x26x3 mm).

Wie installiere ich den äußeren Griff?

Setzen Sie den vorderen Griff mit den Stangen und der Vierkantstange in den Riegel ein und drücken Sie ihn fest gegen die Türfront. Befestigen Sie dann den inneren Knopf und ziehen Sie die Schrauben fest.

Was tun, wenn sich der Schlüssel nicht einführen oder nicht leicht drehen lässt?

Geben Sie Graphitpulver (Bleistiftpulver) in das Schlüsselloch zur Schmierung. Vermeiden Sie flüssige Schmiermittel, die den Mechanismus verstopfen können.

Wie reinige ich den Griff, ohne ihn zu beschädigen?

Verwenden Sie ein trockenes Tuch, um Schmutz zu entfernen. Verwenden Sie keine chemischen Reinigungsmittel oder Spülmittel, da diese die Schutzschicht zerstören und zu Verfärbungen führen.

Welche Sicherheitsvorkehrungen sind zu treffen?

Das Produkt enthält Kleinteile, die eine Erstickungsgefahr darstellen. Bewahren Sie sie außerhalb der Reichweite von Kindern auf. Tragen Sie während der Installation eine Schutzbrille und halten Sie Ihre Hände von Schneidwerkzeugen fern.

Wird der Griff mit Schlüsseln geliefert?

Ja, das Set enthält 3 Schlüssel für die Zylinderschließung.

Kann ich diesen Griff an einer Metalltür installieren?

Die Anleitung gibt das Tür material nicht an, aber Bohren ist erforderlich. Für eine Metalltür stellen Sie sicher, dass Sie geeignete Bohrer haben und die angegebenen Bohrdurchmesser einhalten.

Wo finde ich technischen Support oder Garantie?

Der technische Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG 19985-SN Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KNOPF-GRIFFSATZ

MODELL: 19985-SN / 20185-AC / 20185-10B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

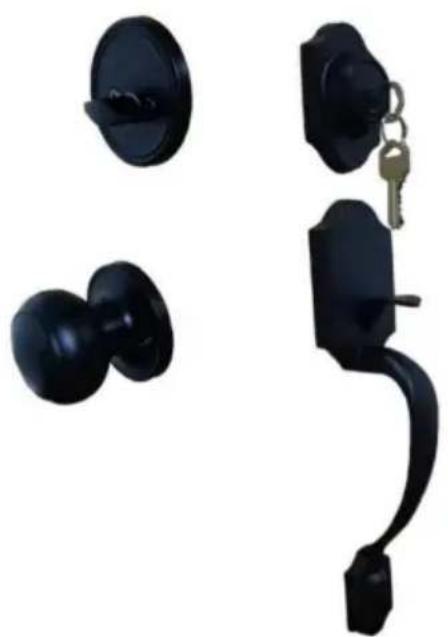

KNOPF-GRIFFSATZ

MODELL: 19985-SN / 20185-AC / 20185-10B

HINWEIS: Die Abbildung dient nur zur Veranschaulichung. Bitte beachten Sie die Farbe, die Sie gekauft haben.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr! Bewahren Sie diese Kleinteile außerhalb der Reichweite von Kindern auf!

1. Lesen, verstehen und befolgen Sie die Anweisungen Ihres Elektrowerkzeugherstellers.

Anweisungen zur Sicherheit. Tragen Sie immer eine Schutzbrille oder einen Augenschutz, bevor

Montage und Inbetriebnahme des Elektrowerkzeugs. Halten Sie Hände,

Gesicht, Haare, lose Kleidung und Körper in sicherer Entfernung von Spindeln und

Halten Sie die Griffe der Werkzeuge während des Betriebs immer fest.

Trennen Sie Elektrowerkzeuge immer von der Stromquelle, bevor Sie Einstellungen vornehmen.

MODELL UND PARAMETER

		20185-AC 2018	5-10B19985-SN Mode
Farbe	Satiniertes Nickel	Antikes Kupfer Mattschwarz
Anwendbare Tür Dicke	1-3/8"~1-3/4"
Riegellänge	2-3/8" und 2-3/4"
Pitch-Reihe (Türgriff)	7-11/16"-8-13/16"

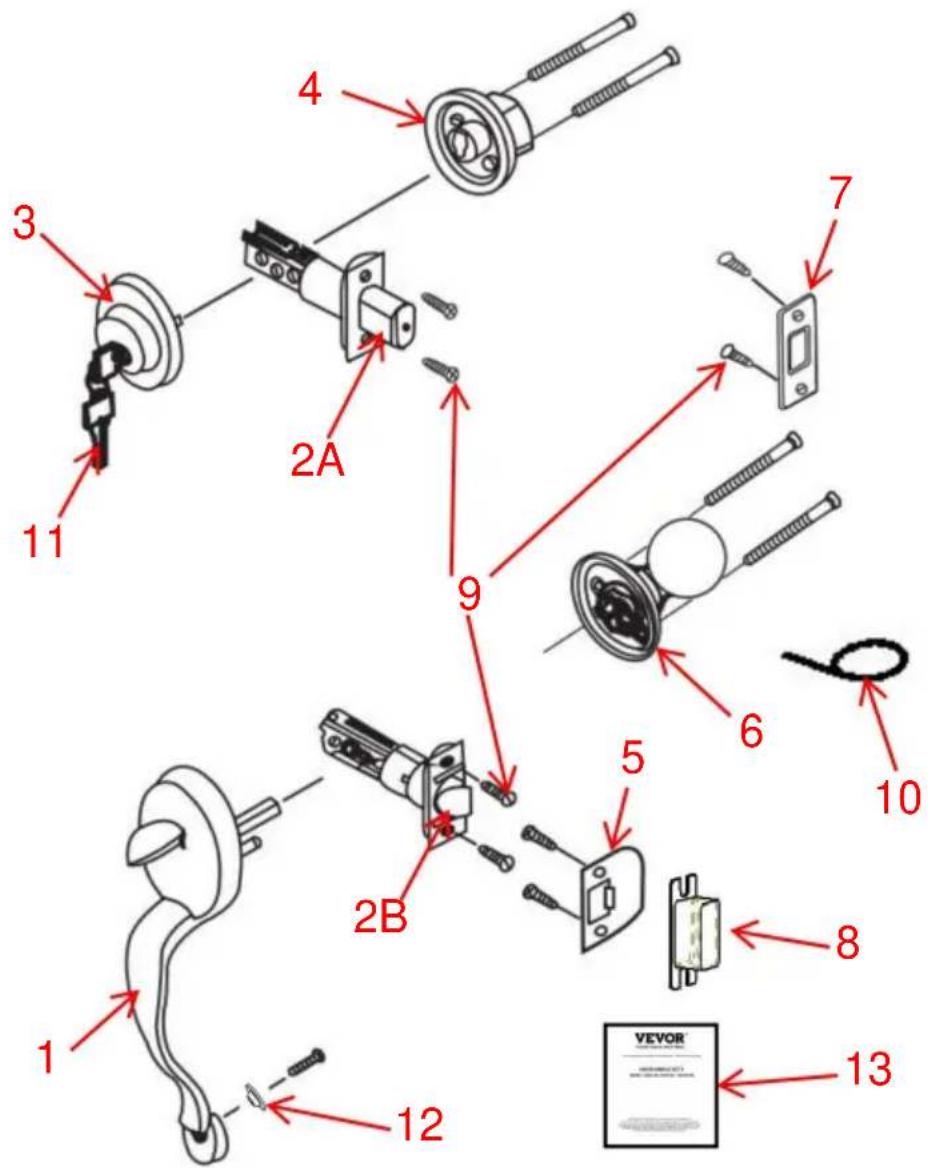

STRUKTURDIAGRAMM UND KOMPONENTEN

NEIN.	Name und Menge	NEIN.	Name und Menge
1	Vorderer Griff x 1	2A	Riegel A x 1
2B	Unterer Riegel x 1	3	Zylinder x 1
4	Riegelrosette x 1	5	Schließblech x 1
6	Hinterer Knopf x 1	7	Schließblech x 1
8	Schlagkasten x 1	9	Schrauben x 8
10	Stift x 1	11	Türschlüssel x 3
12	Unterlegscheibe x 1	13	Benutzerhandbuch x 1

INSTALLATION

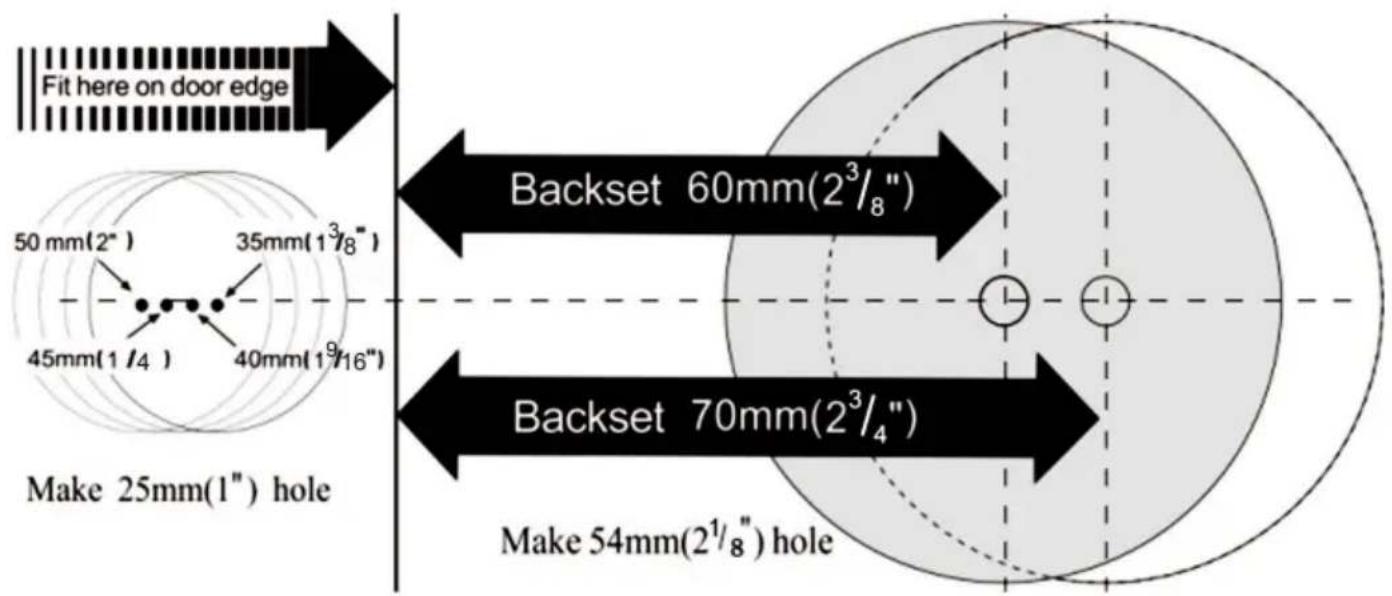

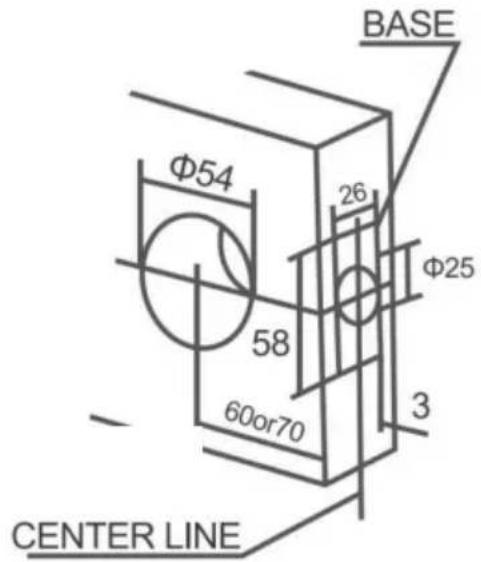

1. TÜR MARKIEREN UND LÖCHER BOHREN (Bitte beachten Sie das beigefügte Öffnungsdiagramm.)

A: Falten Sie die Schablone über die Kante der Tür und markieren Sie die Stelle 60mm oder 70 mm Löcher.

B: Bohren Sie die Löcher mit 54 mm und 25 mm durch die Tür.

C: Schneiden Sie eine 58 x 26 x 3 mm große Basis aus.

1. INSTALLIEREN SIE DEN RIEGEL

Stellen Sie den Riegel je nach Lage der Schlosslöcher auf 60 ^y mm oder 70 ^y mm ein.

HINWEIS: Für einen Dornabstand von 70 ^ömm wird die Nocke ganz nach rechts gedrückt. (Beim Einstellen immer zwei Zähne der Nocke nach vorne halten.)

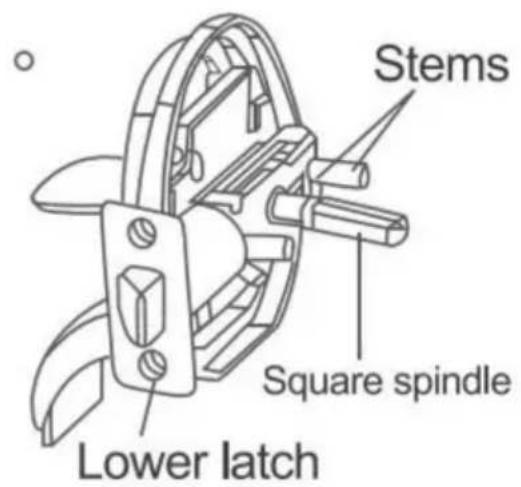

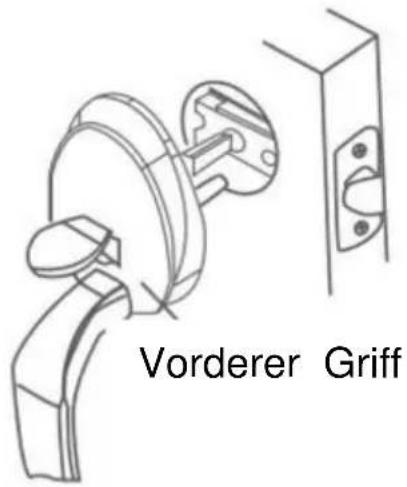

3. ÄUSSEREN GRIFFMECHANISMUS INSTALLIEREN

Setzen Sie den vorderen Griff mit Stiel und Vierkantspindel wie gezeigt in den Riegel ein. Drücken Sie ihn fest gegen die Türfläche.

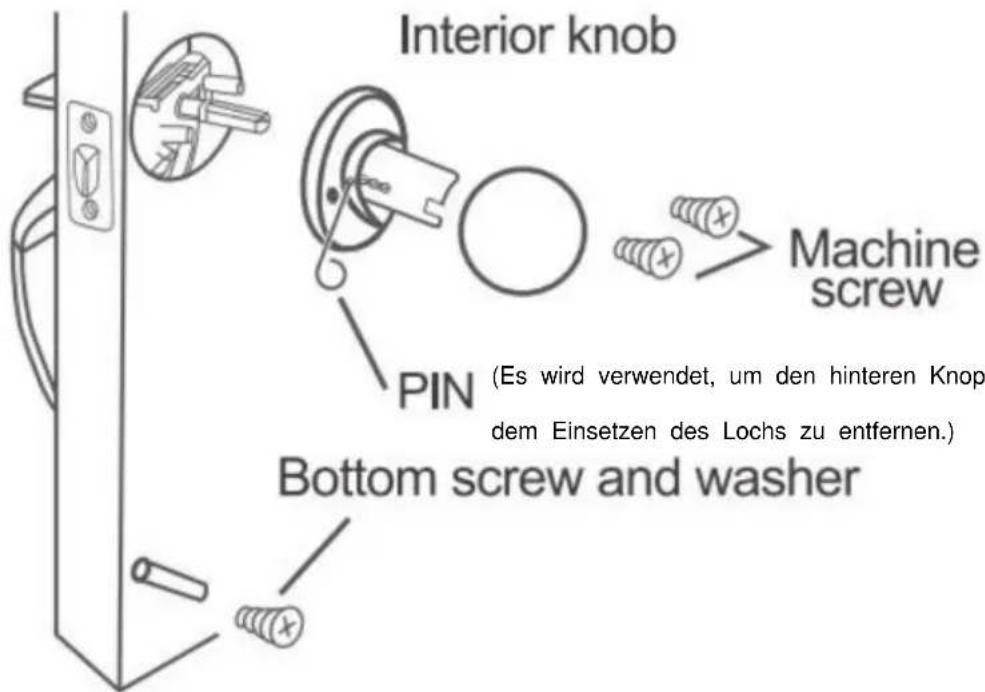

4. INSTALLIEREN SIE DIE INNENKNÖPFE

Nachdem der vordere Griff angebracht ist, montieren Sie den inneren Knopf und ziehen Sie die Schrauben fest. Führen Sie die Schraube durch die Unterlegscheibe in das untere Loch und ziehen Sie sie fest an.

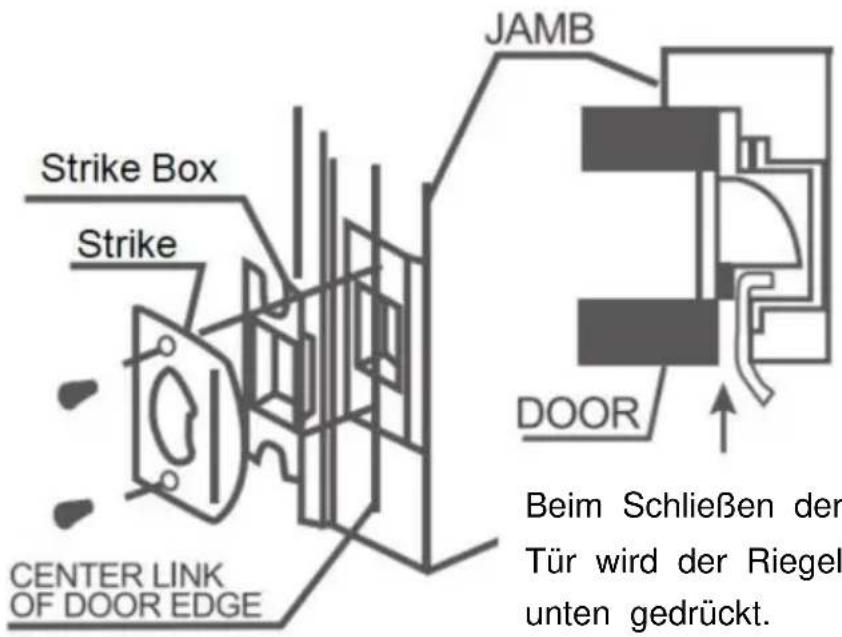

5. INSTALLIEREN SIE DIE SCHLÄGE

Beim Schließen der

Tür wird der Riegel nach

unten gedrückt.

WARTUNG

1. Schlagen Sie nicht mit Gewalt zu, um Schäden am Riegel und Türrahmen zu vermeiden.
2. Entfernen Sie Schmutz mit einem trockenen Tuch und verwenden Sie keine Chemikalien wie Spülmittel, da sonst der Schutzfilm freiliegender Teile zerstört wird und das Produkt verblasst.
3. In regelmäßigen Abständen (halbjährlich oder einmal jährlich) oder wenn sich der Schlüssel nicht reibungslos einstecken oder herausziehen lässt, kann zur Schmierung Graphitpulver (Bleistiftpulver) in das Schlüsselloch gegeben werden.
