LD-821A - Pistolet à colle Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à graisse électrique sans fil
Modèles compatibles	LD-821A, LD-821B, LD-821C
Alimentation	18,5 V CC (batterie lithium-ion compatible Makita)
Pression de service maximale	6 000 – 8 500 PSI
Débit d'huile par minute	110 – 130 g/min
Capacité de la batterie (modèles B/C)	2,0 Ah
Temps de charge complet	Environ 1,5 heure
Matériau principal	Acier allié
Température de fonctionnement	-20 °C à 50 °C
Courant de fonctionnement	4 A – 24 A
Durée de vie du moteur	Plus de 140 heures
Entretien quotidien	Nettoyer la coque après chaque utilisation ; vidanger la graisse en cas d'inutilisation prolongée
Précautions de sécurité	Porter des EPI, ne pas diriger vers le visage, retirer la batterie après usage, stocker au sec
Pièces détachées disponibles	21 pièces listées (coque, pompe, piston, interrupteur, etc.)
Accessoires inclus (selon version)	Flexible, buse plate, buse pointue, tube dur, batterie et chargeur (versions B/C)
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - LD-821A Vevor

Comment purger l'air du pistolet à graisse ?

Ouvrez la soupape d'échappement de deux tours, puis appuyez sur l'interrupteur principal jusqu'à ce que l'air et une petite quantité de graisse sortent. Répétez si nécessaire.

Que faire si le moteur ralentit ?

Cela peut être dû à un blocage du circuit d'huile ou à une batterie déchargée. Vérifiez le circuit d'huile et rechargez ou remplacez la batterie.

Comment charger la batterie lithium-ion ?

Insérez la fiche CC du chargeur dans la prise de la batterie, puis branchez le chargeur sur une prise secteur. Le voyant rouge indique la charge, le vert indique la charge complète (environ 1,5 h). Laissez la batterie refroidir avant de la charger si elle est chaude.

Quel type de graisse utiliser ?

Utilisez le type de graisse spécifié dans les spécifications du produit. En général, les graisses pour roulements ou multiusages conviennent. Évitez les graisses trop épaisses.

Comment remplir le réservoir de graisse ?

Tirez la poignée du piston vers l'arrière. Deux méthodes : chargement par cartouche (insérer la cartouche sans son capuchon) ou remplissage par aspiration (plonger le canon dans la graisse et tirer lentement le piston).

Puis-je utiliser des batteries d'autres marques ?

L'outil est conçu pour être compatible avec les batteries Makita 18 V. L'utilisation d'autres batteries peut être risquée et annuler la garantie.

Comment entretenir le pistolet à graisse ?

Après chaque utilisation, essuyez la coque. Si vous ne l'utilisez pas longtemps, videz complètement la graisse. Rechargez la batterie tous les 3 jours si elle n'est pas utilisée. Vérifiez régulièrement le tuyau et les accessoires.

Que faire si la graisse ne sort pas du tout ?

Cela peut être dû à de l'air dans le circuit. Effectuez une purge d'air via la soupape d'échappement. Vérifiez aussi que la tige de piston n'est pas coincée et que la batterie est chargée.

Quels accessoires sont inclus ?

Selon la version, le kit peut inclure un tuyau flexible, une buse plate, une buse pointue, un tube dur, une batterie et un chargeur (modèles LD-821B/C). Consultez la liste pièces de la notice.

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente Vevor via www.vevor.com/support. La notice liste 21 pièces détachées avec leurs numéros de référence.

MODE D'EMPLOI LD-821A Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

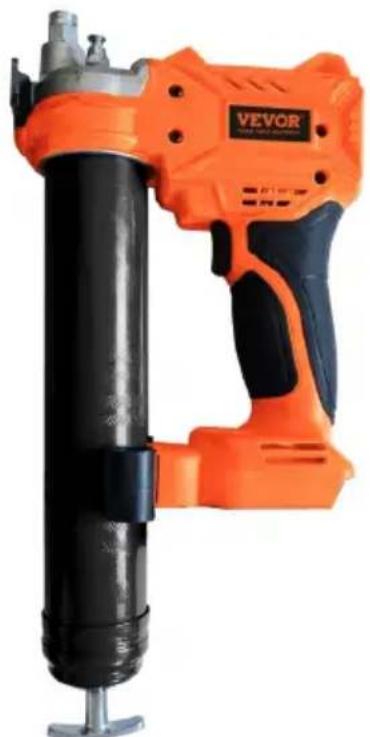

PISTOLET À GRAISSE SANS FIL UTILISATEUR MANUEL

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement

représente une estimation des économies que vous pourriez réaliser en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couverture Toutes les catégories d'outils que nous proposons. Veuillez vérifier soigneusement lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié en comparaison avec les plus grandes marques.

Modèle : LD-821A, LD-821B / LD-821C

Photo pour référence

BESOIN Besoin d'aide ? Contactez-nous NOUS!

Avoir produit des questions? Besoin technique soutien? S'il te plaî sentir gratuit à contact nous:

Assistance technique et certificat de garantie électronique

C'est l'original instruction, s'il vous plaît lisez tout manuel instruction soigneusement avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit doit être soumis à la

produit que vous reçu. S'il vous plaît pardonnez nous que nous ne ferons pas vous informer à nouveau s'il existe une technologie ou

logiciel mises à jour sur notre produit.

WARNING

1. Lisez attentivement et comprenez tout l'ASSEMBLAGE ET OPÉRATION INSTRUCTIONS avant l'utilisation.
2. Non-respect des règles de sécurité et autres mesures de sécurité de base précautions peut résultat en termes personnels sérieux blessure.

Spécification

Modèle : Les modèles LD-821A, LD-821B et LD-821C d'occasion (18-21 V) sont compatibles. Nos outils sont compatibles avec les batteries Makita.

Modèle	Avec ou sans batterie	Type de prise	Pouvoir	Chargeur
				Saisir	Sortir
LD-821A	Non	Sans	18,5 V CC	Sans
LD-821B	Oui	NOUS	18,5 V 2,0 Al	CA 100-240V 50/60 Hz	CC 21 V, 2
LD-821C	Oui	UE	18,5 V 2,0 Al	CA 220-240V 50/60 Hz	CC 21 V, 2

Le produit présente les caractéristiques suivantes

Photo pour référence

Injection d'huile stable

L'échappement stable assure une injection d'huile en douceur

Forte pression

Pression d'injection d'huile élevée, équilibrage continu, rapide et efficace

Soyez facile à transporter

Livré avec la voiture, permet d'économiser du temps et des efforts, et est pratique et rapide

Utilisation flexible et efficace

Il peut être injecté dans n'importe quelle partie de la buse peut être étendu huile en place

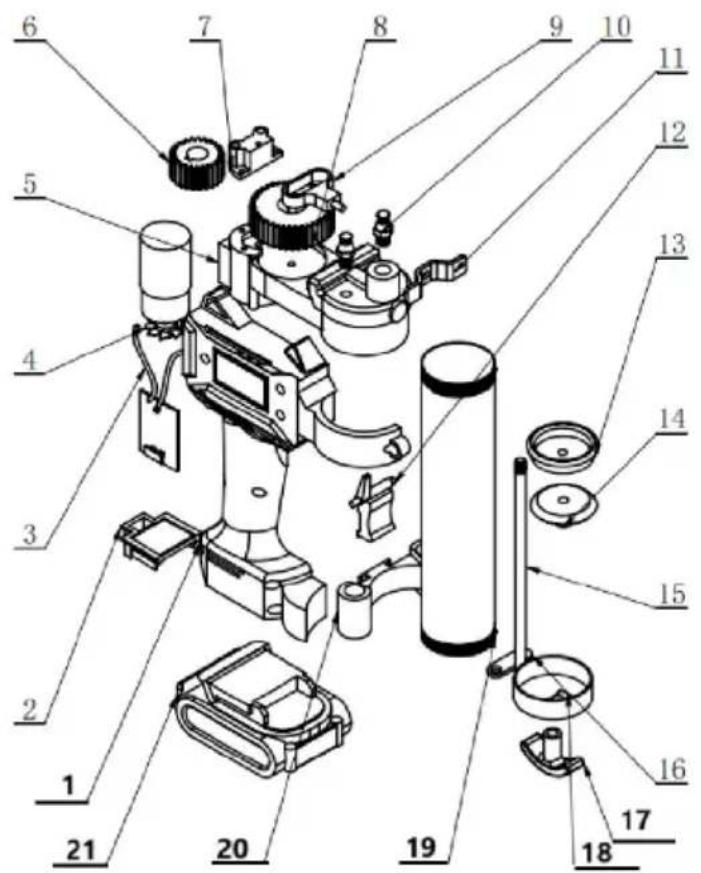

SN	Numéro de pièce	Qté	SN	Numéro de pièce	Qté
1	Coquille - Gauche	1	12	Interrupteur à bouton	1
2	Interface de batterie lithium	1	13	piston en caoutchouc	1
3	Tableau de contrôle	1	14	Composants fixes	1
4	machines électriques	1	15	Tige de traction	1
5	Corps de pompe en aluminium	1	16	Carte d'assurance	1
6	pignon	1	17	Poignée en aluminium	1
7	Couvercle d'engrenage	1	18	Couvercle de cylindre d'huile	1
8	grande roue dentée	1	19	cylindre de stockag d'huile	1
9	Manchon de palier excentrique	1	20	Joint	1
10	soupape d'échappement	1	21	Pack de batteries lithium	1
11	Support pour les pie	1

Avant d'utiliser la méthode d'inspection, vérifiez si la lampe de travail s'allume s'allume lorsque le produit est branché sur batterie. En l'absence de charge, la machine fonctionne-t-elle normalement ?

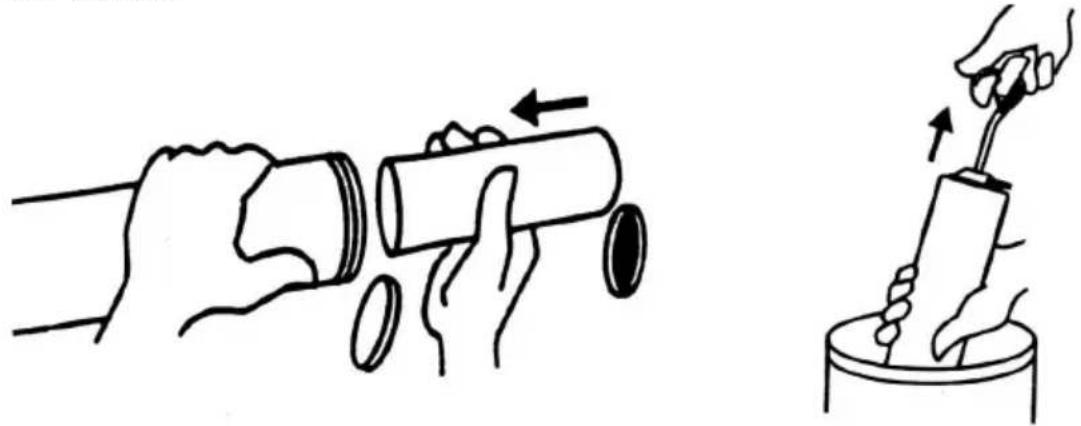

Instructions pour l'utilisation des boules de beurre

Étape 1. Tirez la poignée de la tige du piston vers l'arrière et remplissez le can de graisse.

Options de remplissage de graisse :

1) Chargement de la cartouche : retirez le capuchon en plastique de la cartouché et insérez l'extrémité ouverte de la cartouche dans le canon du pistolet à graisse jusqu'à ce que le bord de l'extrémité de la languette de traction rencontre le bon du canon.

2) Remplissage par aspiration : Insérez l'extrémité ouverte du barillet d'environ 5 cm dans le récipient à graisse. Tirez lentement sur la poignée du piston pour aspirer la graisse dans le barillet vide tout en poussant le baril plus profondémer dans la graisse jusqu'à ce que la tige du piston soit complètement déployée. La surface extérieure peut être très graisseuse et doit être nettoyée pour des raisons de sécurité . (Il est difficile à utiliser pour un opérateur qualifié)

Étape 2 : Remontez le canon dans le pistolet à graisse. Activez le loquet de sécurité et repoussez la tige de poussée dans le canon.

Comme le montre la figure :

1. Faites pivoter et démontez le canon du pistolet à double usage . Tirez la chaîne intérieure du canon vers la queue et fixez-la.

2. Faites pivoter le canon à double usage vers la bouche . Vous pouvez l'utilise maintenant.

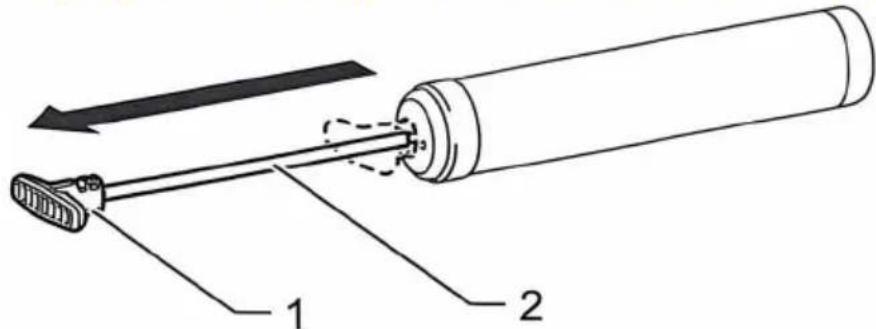

Poignée de tige

3) Tirez sur la poignée de la tige lors de l'installation de la graisse dans le can

1. Poignée de tige 2. Tige

4) Pour verrouiller la poignée de la tige complètement tirée, tirez sur la poignée de la tige jusqu'à ce que la rainure sur la tige soit visible, puis accrochez la rainure sur la fente. Pour déverrouiller la poignée de la tige. décrocher la rainure pour que la tige avance.

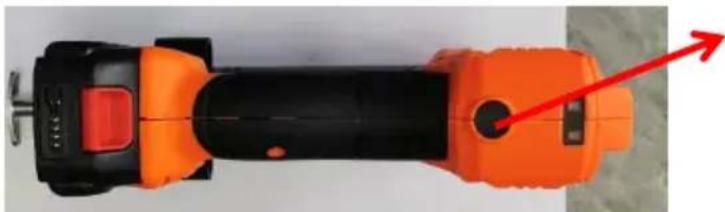

Panneau de fonctions :

button

3) Lorsque vous cliquez sur le bouton, le voyant lumineux s'affiche en vert, les outils peuvent tirer de la graisse rapidement et en continu,
4) Lorsque vous cliquez sur le bouton, le voyant lumineux s'affiche en rouge, les outils peuvent tirer de la graisse rapidement et en continu,

Méthode d'utilisation de la batterie

Sécurité électrique :

⑥ La méthode de charge de la batterie doit être connue : La fiche de l' outil à batterie au lithium doit correspondre à la prise. Veuillez ne pas modifier la fiche ne connectez pas les outils électriques à la terre. fils à n'importe quelle prise de transformateur utilisés ensemble. Utilisation de prises non modifiées et des prises adaptées peuvent réduire le risque de choc électrique .
⑦ Il est important de connaître le mode de charge de la batterie : la fiche de l'outil à batterie au lithium doit correspondre à la prise. Ne modifiez pas la fiche ne branchez pas les outils électriques à la terre. fils à n'importe quelle prise de transformateur utilisés ensemble. Utilisation de prises non modifiées et des prises correspondantes peuvent réduire le danger de choc électrique.
⑧ lithium - ion ne doivent pas être exposés à la pluie. Ne les placez pas dans endroit humide. environnement ; l'eau doit s'écouler dans l'outil électrique Augmentera la risque de choc électrique.
⑨ Lors de la charge, il est strictement interdit de placer la batterie à proximité d'matériaux inflammables, explosifs ou corrosifs. d'une circonférence de 15 mètres. Aucun débris ne doit être placé à l'intérieur et il est déconseillé de charger plusieurs batteries. pour éviter la surcharge du circuit. Utilisé pour provoquer un échauffement du fil.
10 Il est strictement interdit de charger des batteries sur des objets en bois, en plastique ou autres.

Photo pour référence

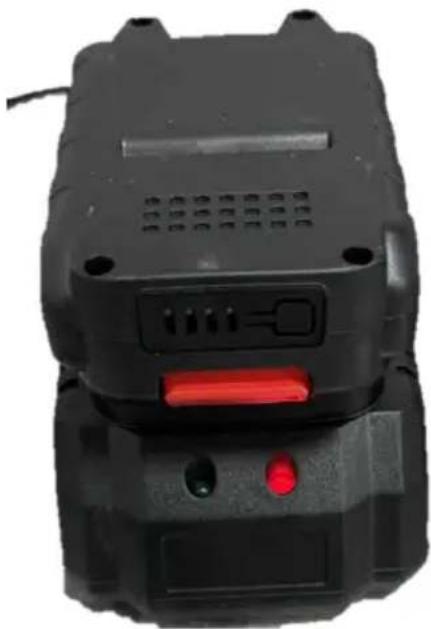

Pour charger la batterie, alignez la fente du batterie avec la fente du chargeur et la glissière en place.

Le voyant de la batterie doit passer de du au rouge lorsque la batterie est en charge. Lorsque le voyant est devenu vert la batteri doit être complètement chargée.

AVERTISSEMENT : Laissez la batterie refroidir avant de la charger si elle est chaude après une utilisation continue.

Méthode de chargement :

Avant d'utiliser le pistolet à graisse au lithium, veuillez charger la batterie selon la méthode suivante

⑥ insérez la fiche d'alimentation du chargeur de batterie dans une source de tension alternative appropriée et l'indicateur de charge la lumière deviendra verte.

⑦ Insérez la fiche CC du chargeur dans la prise CC du boîtier de batterie.

⑧ Une fois connecté à l'alimentation, le voyant du chargeur devient rouge et la charge commence. processus de charge, le voyant lumineux restera stable et le voyant rouge restera allumé.

⑨ Lorsque le voyant du chargeur passe du rouge au vert, cela indique que le cycle de charge est terminé.

⑩ Après la charge, veuillez débrancher la fiche d'alimentation du chargeur de la prise d'alimentation.

Attention:

Le chargeur de batterie sert uniquement à recharger le boîtier de batterie d'origine. Ne l'utilisez pas à d'autres fins et ne le chargez pas. avec des batterie d'autres fabricants, lorsqu'il s'agit de nouveaux produits. Lors du chargement du boîtier de batterie, il se peut qu'il ne être complètement chargée. Veuillez la décharger complètement et la charger plusieurs fois avant de la recharger. Si vous chargez une batterie rechargeable Si la batterie vient d'être utilisée ou a été exposée à la lumière directe du soleil ou à la chaleur pendant une longue périole le voyant de charge peut être utilisé. Il s'allumera et deviendra vert. Veuillez patienter un instant, car la batterie commencera à se charger une fois refroidie.

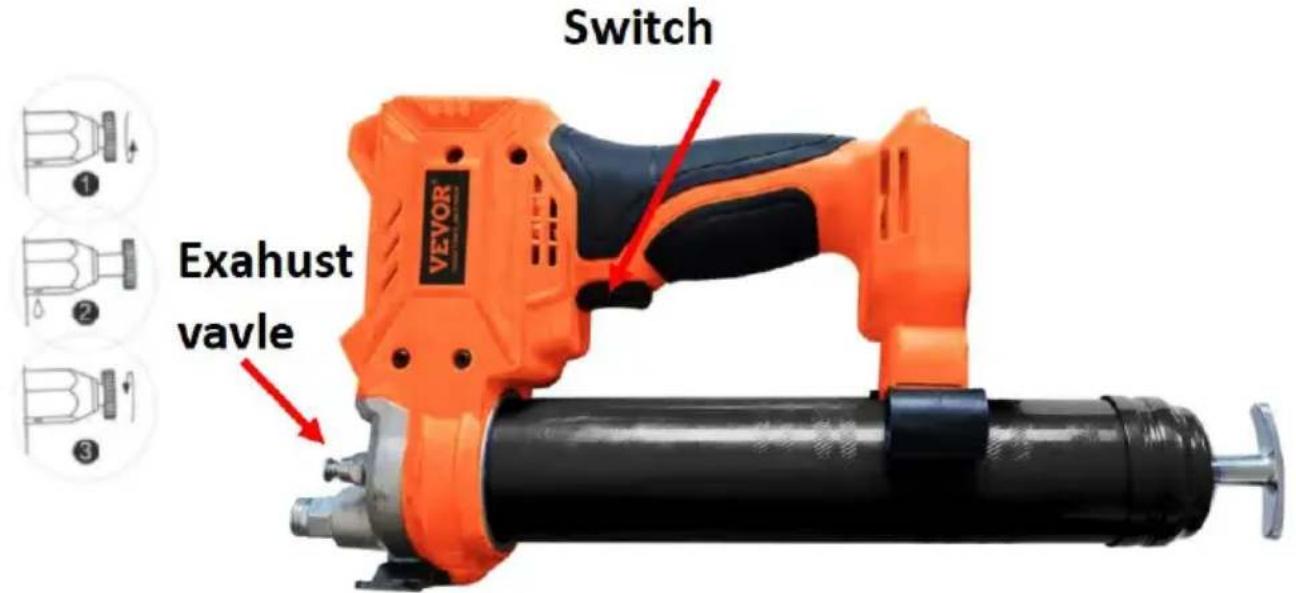

Switch Exhaust vavle

Problèmes qui surviendront pendant le processus de huilage et les solutions

1. Problème : Le pistolet à beurre fonctionne normalement pendant l'utilisation, mais il n'y a pas de beurre déchargé de la buse de sortie d'huile. Raison : cela peut être dû au phénomène d'air étant aspiré par le tuyau pendant le processus d'aspiration de l'huile, empêchant le beurre d'être évacué normalement ou vérifier si la chaîne de queue est coincée

2. Problème : Le moteur ralentit . Raison : Blocage du circuit d'huile, batterie déchargée.

Appuyez sur l'interrupteur pour accéder au schéma d'échappement et de décharge d'huile

Méthode de fonctionnement de l'échappement d'air, comme indiqué sur la figure : Ouvrez la soupape d'échappement comme indiqué sur la figure 9, faites tourner la soupape d'échappement deux fois, appuyez sur l'interrupteur principal jusqu'à ce que la soupape d'échappement libère de l'air et une petite quantité de graisse puis elle peut être utilisé normalement. Si l'huile ne peut toujours pas être

évacuée normalement, répétez cette méthode d'opération pour assurer une évacuation normale.

Paramètres du produit du pistolet à graisse électrique à double usage au lithium 18,5 V n

Modèle : LD-8207, LD-8207A / LD-8207B

Combien de tuyaux d'huile peuvent être remplis à vide ? Avec un embout plat e un tuyau, six tuyaux peuvent être remplis . Combien de tuyaux d'huile peuvent être remplis sous une charge de 800 PSI ? avec un tuyau et une buse plate, quatre tuyaux peuvent être remplis .

Modèle de moteur : LY4815A

Tension de la batterie : 18,5 V

Pression de service maximale : 6 000 PSI - 8 500 PSI

Débit d'huile par batterie : 3200 g avec tuyau et buse plate + Débit d'huile par minute : 110 g-130 g

Rendement total d'huile des deux batteries : 6400 g

Durée de vie du moteur : plus de 140 heures

Temps nécessaire pour charger complètement la batterie : environ 1,5 h

Sortie de charge de batterie : 21 V

Pression maximale du tuyau : 10 000 PSI

Entrée de charge de la batterie : 100\~240 V/50 Hz pour la version américaine, 220 \~240 V/50 Hz pour la version européenne

Matériau du produit : Acier allié

Température de fonctionnement : -20 °C \~ 50 °C

Courant de fonctionnement : 4A-24A

1、Entretien quotidien

1 ) Après chaque utilisation du pistolet à huile, essuyez la coque extérieure et placez-la dans la boîte à outils pour un stockage approprié

2 ) Lorsque vous ne l'utilisez pas pendant une longue période, vidangez complètement la graisse à l'intérieur du canon transparent du pistolet.

2、Précautions

1. Les non-professionnels ne doivent pas démonter ni réparer l'hôte. En cas de problème de qualité nécessitant une réparation, veuillez contacter le revendeur et le service de réparation du fabricant.

②Lorsque vous utilisez le produit, veuillez le manipuler avec précaution et ne le jetez pas en l'air .
③ Utilisez le type de graisse spécifié conformément aux spécifications du produi
④ Veuillez porter un équipement de protection professionnel avant d'utiliser ce produit sur les chantiers de construction et les sites d'exploitation
⑤ Veuillez ne pas diriger le pistolet à huile vers le visage de la personne pence le fonctionnement pour un fonctionnement en toute sécurité
6. Après utilisation du produit, veuillez retirer la batterie au lithium. Celle-ci doit être rechargée toutes les 3 heures. jours, et les accessoires du produit ainsi que le fonctionnement du corps doivent être vérifiés régulièrement.
7. Conditions de stockage du produit : aéré et sec, stockage indépendant, non mélangé avec d'autres produits.
⑧ Ne laissez pas tomber ou ne heurtez pas la batterie et tenez-la à l'écart des sources d'incendie.
⑨ Vérifiez régulièrement le tuyau et ne le pliez pas excessivement pendant l'utilisation.

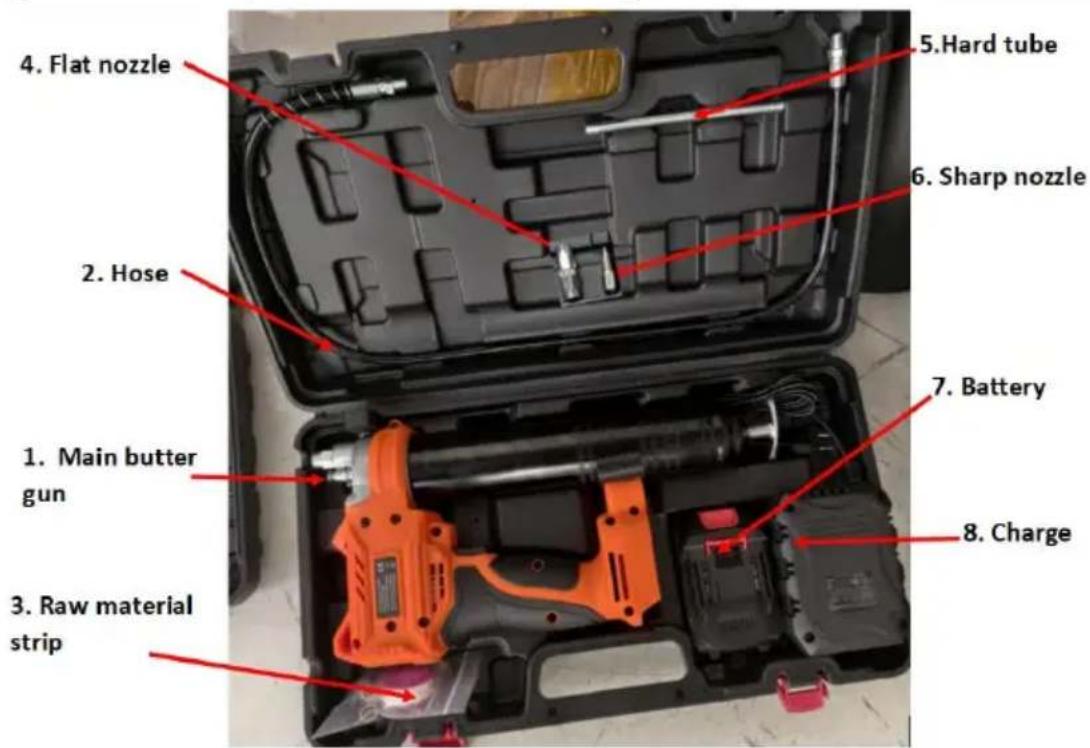

Introduction aux outils auxiliaires du produit

(Seuls les produits haut de gamme incluent tous les accessoires)

1. Pistolet à beurre principal 2. Tuyau, 3. Bande de matière première,
2. Buse plate
3. Tube dur, 6. Buse pointue 7. Batterie, 8. Charge

Comparaison des avantages entre pistolets à beurre électriques et manuels armes en un an

Projet : excavatrice de 20 tonnes

Électrique	Manuel
1 Heures de travail et temps perdu8 minutes/jour*219 jours=29heures*180 yuans/heure=5220yuans/an	25 minutes/jour*219 jours=91heures*180 yuans/heure=16400yuans/an
2 Consommation de carburant :2 900 grammes/jour x 219 jours = 19kilogrammes = 13 barils x 200 yuans2 180 yuans/an	500 grammes/jour*219 jours=109kilogrammes=7 barils*200yuans=1400 yuans/an
3 Entretien de la machine + frais réparation + frais de perte de travail4 essieux * 2000 yuans/essieu = 8000yuans/2 ans (frais de réparation) 2400yuans/jour * 4 jours = 9600 yuans/2 a(frais de perte de travail) Total : 1360yuans/an	4 essieux * 2000 yuans/essieu =8000 yuans/an (frais deréparation) 2400 yuans/jour * 4jours = 9600 yuans/an (frais deperte de travail) Total : 27200yuans/an
4 Prix d'achat électrique :1000 yuans/unité = 500 yuans (2 anspar unité)	150 yuans * 2 = 300 yuans (2pièces par an)
Total : 5220+2180+13600+500=21500yuans/an	Total : 16 400 + 1 400 + 27 20300 = 45 300 yuans/an
Différence de prix totale : 45 300-21 500 = 23 800 yuans/an

Comparaison des avantages entre les pistolets à graisse électriques et graisse manuelle armes à feu.

Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions

Porter une protection pour la tête

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisatio est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par le tiers responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites imposées au appareils numériques de classe B, conformément à la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre des radiofréquences. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit l'absence d'interférences dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Branchez le produit sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans un centre de collecte. point de collecte pour le recyclage des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.
