MANUALE UTENTE LD-821A Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

PISTOLA PER GRASSO SENZA FILI UTENTE MANUALE

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai grandi marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

Avere prodotto domande? Bisogno tecnico supporto? Per favore Tatto gratuito A contatto noi:

Supporto tecnico e certificato di garanzia elettronica

Questo è l'originale istruzione, per favore leggi tutto manuale istruz accuratamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto de essere soggetto al prodotto tu ricevuto. Per favore perdonami noi che non lo faremo informarti di nuovo se ci sono tecnologie o software aggiornamenti

nostri prodotto.

WARNING

1. Leggere attentamente e comprendere tutto il MONTAGGIO E OPERAZIONE ISTRUZIONI prima di operare.
2. Mancato rispetto delle norme di sicurezza e di altre misure di sicurezza di base precauzioni Maggio risultato in caso di gravi problemi personali infortunio.

Specificazione

Modello : LD-821A LD-821B / LD-821Utilizzato 18V -21V è accettabile. E il nostro utensile può essere abbinato alla batteria Makita

Modello	Con batteria o no	Tipo di spina	Energia	Caricabatterie
				Ingresso	Produzione
Modello LD-821A	NO	Senza	18,5 V CC	Senza
Modello LD-821B	sì	NOI	18,5 V 2,0 Ah	AC100-240V50/60Hz	DC21V,2 A
LD-821C	sì	Unione Europea	18,5 V 2,0 Ah	AC220-240V50/60Hz	DC21V,2 A

Il prodotto ha le seguenti caratteristiche

Iniezione di olio stabile

Scarico stabile assicura un'iniezione di olio fluida

Forte pressione

Elevata pressione di iniezione dell'olio, bilanciamento continuo, rapido ed efficace

Essere facile da trasportare

Viene fornito con l'auto, fa risparmiare tempo e fatica ed comodo e veloce

Utilizzo flessibile ed efficiente

Può essere iniettato in qualsiasi parte dell'ugello che può essere esteso olio in posizione

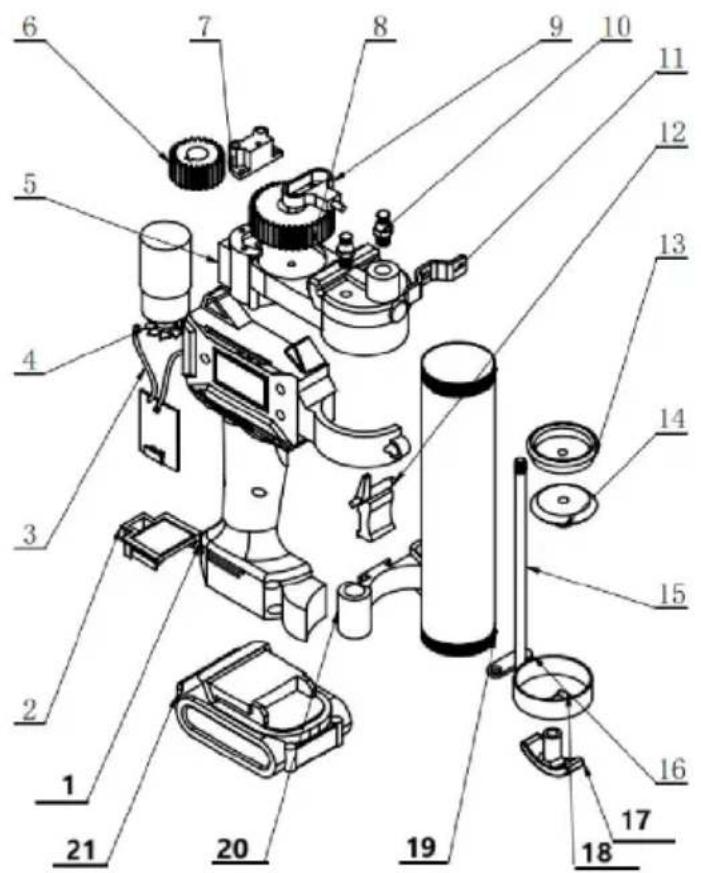

SN	Numero di parte	Quanità	SN	Numero di parte	Quantità
1	Guscio - Sinistra	1	12	Interruttore a pulsante	1
2	Interfaccia batteria al litio	1	13	Pistone di gomma	1
3	Scheda di controllo	1	14	Componenti fissi	1
4	macchinario elettrico	1	15	Tirante	1
5	Corpo pompa in alluminio	1	16	Tessera assicurativa	1
6	pignone	1	17	Maniglia in allumini	1
7	Copertura del cambio	1	18	Copertura del cilindro dell'olio	1
8	grande ruota dentata	1	19	Cilindro di stoccaggio dell'olio	1
9	Manicotto delcuscinetto eccentrico	1	20	Guarnizione	1
10	Valvola di scarico	1	21	Pacco batteria al	1
11	Supporto per il piede	1

Prima di utilizzare il metodo di ispezione, controllare se la luce di lavoro si accende quando il prodotto è collegato a una batteria. In caso di assenza o carico, la macchina funziona normalmente

Istruzioni per l'uso delle palline di burro

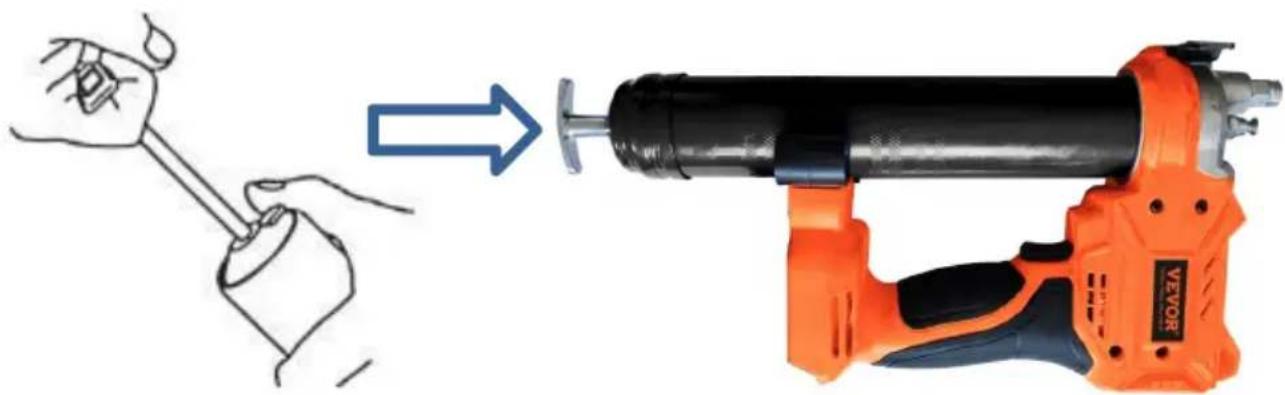

fase 1. Tirare indietro la maniglia dell'asta dello stantuffo e riempire la canna di grasso.

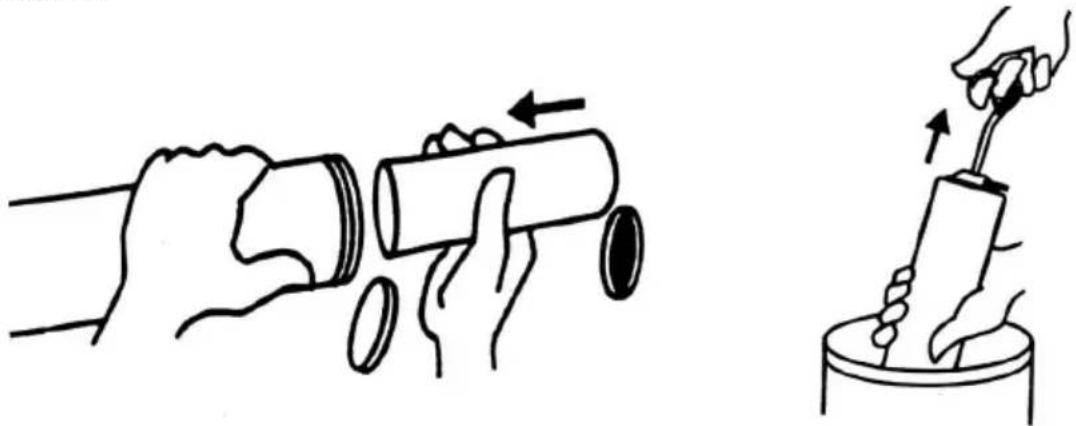

Opzioni di riempimento del grasso:

1) Caricamento della cartuccia: rimuovere il tappo di plastica dalla cartuccia e inserire l'estremità aperta della cartuccia nella canna della pistola per grasso finché il bordo dell'estremità con la linguetta di estrazione non tocca il bordo della canna.

2) Riempimento ad aspirazione: inserire l'estremità aperta del barile per circa 2" nel contenitore del grasso. Tirare lentamente la maniglia dell'asta dello stantuffo per aspirare il grasso nel barile vuoto, spingendo il barile più in profondità nel grasso fino a quando l'asta dello stantuffo non è completamente estesa. La superficie esterna potrebbe avere molto grasso attaccato e dovrebbe essere pulita per sicurezza . (è difficile da usare, per operatori esperti)

Fase 2 : Rimontare la canna nella pistola per grasso. Attivare la sicura e spinge l'asta di spinta nella canna.

Come mostrato nella figura:

① Ruotare e smontare la canna della pistola a doppio scopo . Tirare la catena interna della canna della pistola verso la coda e fissarla.
② Ruota la canna a doppio uso verso la volata . Ora puoi usarla.

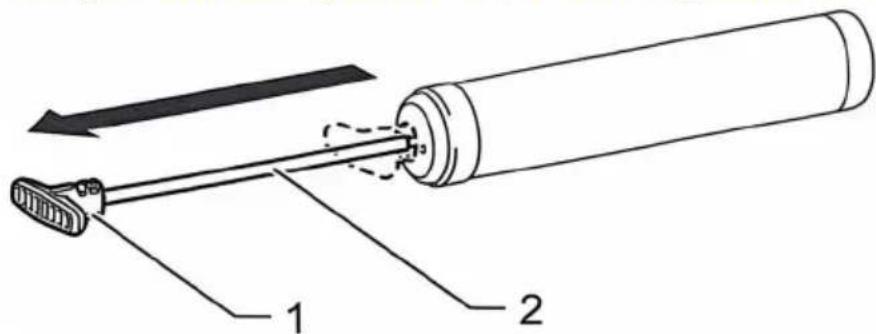

Manico a barra

7) Tirare la maniglia dell'asta quando si installa il grasso nella canna.

1. Manico dell'asta 2. Asta

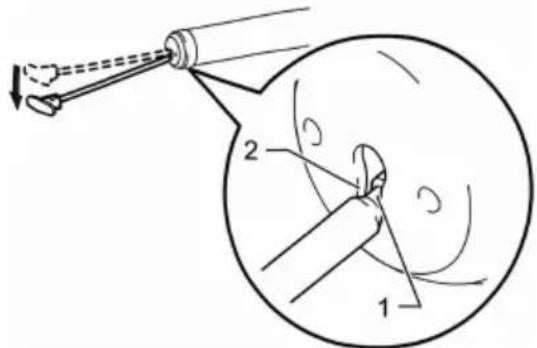

8) Per bloccare la maniglia dell'asta completamente estratta, tirare la maniglia dell'asta fino a quando non si vede la scanalatura sull'asta, quindi agganciare la scanalatura sulla fessura. Per sbloccare la maniglia dell'asta. sganciare la scanalatura in modo che l'asta si muova in avanti.

7) Quando si fa clic sul pulsante, la spia luminosa diventa verde e gli strument possono sparare grasso in modo rapido e continuo.

8) Quando si fa clic sul pulsante, la spia luminosa diventa rossa e gli strumenti possono sparare grasso in modo rapido e continuo.

Metodo di utilizzo della batteria

Sicurezza elettrica:

16 È necessario conoscere il metodo di carica della batteria: la spina dell'utensile a batteria al litio deve corrispondere alla presa. P er favore non modificare la spina ; non collegare utensili elettrici con messa a terra fili a qualsiasi spina del trasformatore Utilizzati insieme. Utilizzando spine non modificate e prese di corrente adatte possono ridurre il rischio di scosse elettriche .

17 È necessario conoscere il metodo di carica della batteria: la spina dell'utensile con batteria al litio deve corrispondere alla presa. Non modificare la spina ; non collegare utensili elettrici con messa a terra fili a qualsiasi spina del trasformatore Utilizzati insieme. Utilizzando spine non modificate e le prese corrispondenti possono ridurre il pericolo di scossa elettrica.

18 agli ioni di litio non devono essere esposti alla pioggia. Non posizionarli in un luogo umido. ambiente ; l'acqua dovrebbe fluire nell'utensile elettrico Aumenterà la rischio di scossa elettrica.

19 Durante la carica, è severamente vietato avvicinare la batteria a materiali infiammabili, esplosivi o corrosivi , con una circonferenza di 15 metri . Non devono essere posizionati detriti all'interno e non devono essere caricate più batterie per evitare il sovraccarico del circuito. Utilizzare per causare il riscaldamento del filo.

20 È severamente vietato caricare le batterie su oggetti di legno, plastica o altro

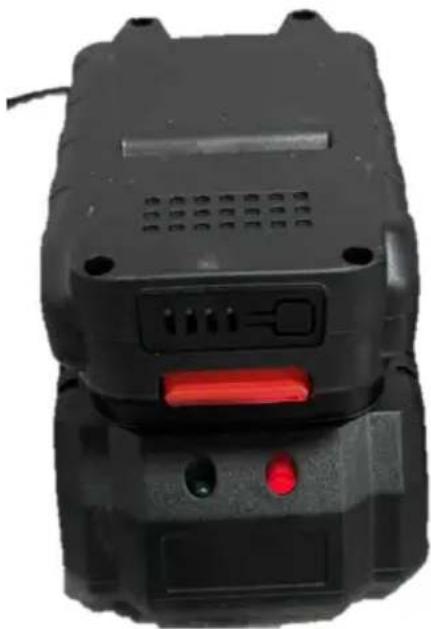

Per caricare la batteria, allineare lo s del batteria con lo slot del caricabatterie e far scorrere al suo posto.

La spia della batteria dovrebbe spegnersi da verde a rosso quando la batteria è in carica Quando la spia luminosa diventa verde la batteria dovrebbe essere completamente carica.

ATTENZIONE: se la batteria risulta calda dopo un uso continuo, lasciarla raffreddare prima di caricarla.

Metodo di ricarica:

Prima di utilizzare la pistola per grasso al litio, caricare la batteria secondo il seguente metodo

⑯ inserire la spina di alimentazione del caricabatteria in una fonte di tensione CA appropriata e l'indicatore di carica la luce diventerà verde.
⑰ Inserire la spina CC del caricabatterie nella presa CC del vano batteria.
18 Quando è collegato all'alimentazione, la spia del caricabatterie diventerà rossa e la carica avrà inizio. Durante la processo di ricarica, la spia luminosa rimarrà stabile e la luce rossa rimarrà accesa.
19 Quando la spia luminosa del caricabatteria passa da rossa a verde, significa che il ciclo di carica è completato.
20 Dopo la ricarica, scollegare la spina del caricabatterie dalla presa di corrente.

Attenzione:

Il caricabatterie è utilizzato solo per caricare la batteria originale di fabbrica. Non utilizzarlo per altri scopi o caricarlo con batterie di altri produttori , quando si trat

di nuovi prodotti. Durante la carica della custodia della batteria , potrebbe non essere completamente carica. Scaricarla completamente e caricarla più volte prima di caricarla. Se si carica una batteria ricaricabile ba t tery che è stata appena utilizzata o è stata esposta alla luce solare diretta o al calore per un lungo periodo, la spia di carica può essere utilizzata . Si accenderà e diventerà verde. Attendere un po', poiché la batteria inizierà a caricarsi una volta raffreddata .

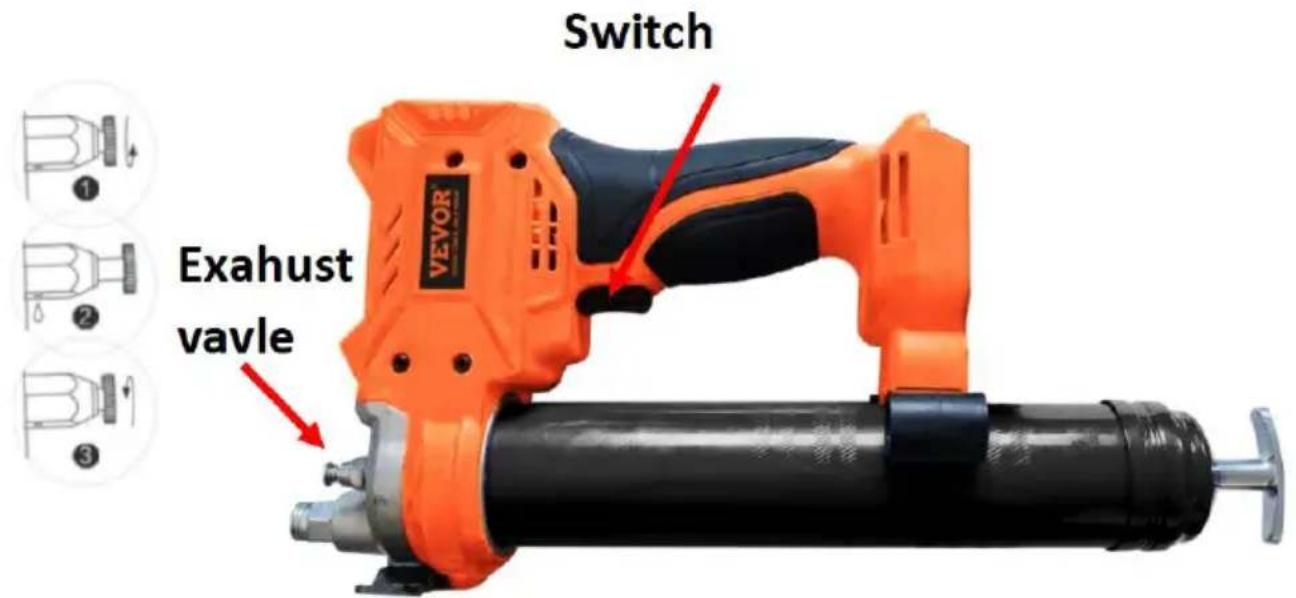

Switch Exhaust vavle

Problemi che si verificano durante il processo di oliatura e le soluzioni

1. Problema: la pistola per burro funziona normalmente durante l'uso, ma non c'è burro scaricato dall'ugello di uscita dell'olio. Motivo: potrebbe essere dovuto al fenomeno dell'aria che viene aspirato dal tubo durante il processo di aspirazione dell'olio, impedendo al burro di fuoriuscire normalmente o controllare se la catena di coda è bloccata

2. Problema: la velocità del motore rallenta . Motivo: blocco del circuito dell'olio, potenza della batteria insufficiente

Premere l'interruttore per visualizzare lo schema di scarico e scarico dell'olio

Metodo di funzionamento dello scarico dell'aria, come mostrato nella figura : aprire la valvola di scarico come mostrato nella figura 9, ruotare due volte la valvola di scarico , premere l'interruttore principale finché la valvola di scarico non rilascia aria e una piccola quantità di grasso, quindi può essere utilizzato normalmente . Se l'olio non può ancora essere scaricato normalmente, ripetere questa operazione per garantire uno scarico normale .

Parametri del prodotto della pistola elettrica per grasso a doppio scopo a litio da 18,5 V

Modello: LD-8207, LD-8207A / LD-8207B

Quanti tubi di olio possono essere riempiti in condizioni di assenza di carico: con un ugello piatto e un tubo flessibile, è possibile riempire sei tubi. Quanti tubi di olio possono essere riempiti con un carico di 800 P SI: con un tubo flessibile e un ugello piatto si possono riempire quattro tubi.

Modello motore: LY4815A

Tensione della batteria: 18,5 V

Pressione massima di esercizio: 6000 PSI -8500 PSI

Portata olio per batteria: 3200 g con tubo flessibile e ugello piatto + Portata olio minuto: 110 g-130 g

Produzione totale di olio da due batterie: 6400 g

Durata del motore: oltre 140 ore

Tempo necessario per caricare completamente la batteria: circa 1,5 ore

Uscita di carica della batteria: 21V

Pressione massima del tubo: 10000 PSI

Ingresso carica batteria: 100\~240 V/50Hz per la versione USA, 220 \~240 V/50Hz per la versione UE

Materiale del prodotto: acciaio legato

Temperatura di lavoro: -20 °C \~50 °C

Corrente di lavoro: 4A-24A

1、Manutenzione giornaliera

1 ) Dopo ogni utilizzo della pistola per olio, pulire la calotta esterna e riporla nel cassetta degli attrezzi per una corretta conservazione

2) Quando non si utilizza l'arma per un lungo periodo, far scolare completamenti il grasso presente all'interno della canna trasparente della pistola.

2. Precauzioni

①Non professionisti, si prega di non smontare o riparare l'host. Se ci sono problemi di qualità che richiedono una riparazione, si prega di contattare il rivenditore e il personale addetto alle riparazioni del produttore.

② Quando si utilizza il prodotto, maneggiarlo con cura e non lanciarlo in alto a volontà.

③ Utilizzare il tipo di grasso specificato in base alle specifiche del prodotto.

④ Si prega di indossare dispositivi di protezione professionale prima di utilizzare questo prodotto nei cantieri edili e nei siti operativi
⑤ Per un funzionamento sicuro, non puntare la pistola per olio verso il viso de persona durante il funzionamento.
⑥ Dopo che il prodotto non è in uso, rimuovere la batteria al litio. La batteria litio deve essere caricata ogni 3 giorni, e gli accessori del prodotto e il funzionamento della carrozzeria devono essere controllati regolarmente.
⑦ Condizioni di conservazione del prodotto: ventilato e asciutto, stoccaggio indipendente, non miscelato con altri prodotti.
⑧ Non far cadere o urtare la batteria e tenerla lontano da fonti di calore.
⑨ Controllare regolarmente il tubo flessibile e non piegarlo eccessivamente durante l'uso.

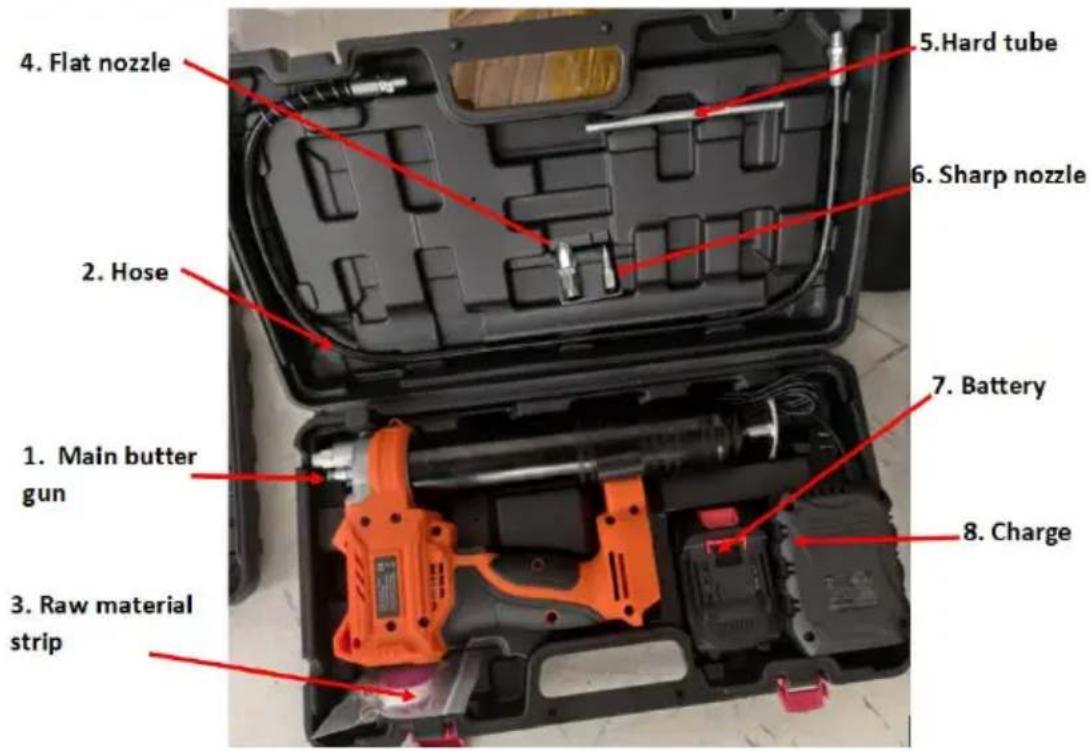

Introduzione agli strumenti ausiliari del prodotto

(Solo i prodotti di alta gamma includono tutti gli accessori)

1. Pistola per burro principale 2. Tubo flessibile, 3. Striscia di materia prima, 4. Ugello piatto
2. Tubo rigido, 6. Ugello affilato 7. Batteria, 8. Carica

Confronto dei benefici tra pistole per burro elettriche e burro manuale armi in un anno

Progetto: escavatore da 20 tonnellate

Elettrico	Manuale
1Ore di lavoro e tempo perso:8 minuti/giorno*219 giorni=29 ore*180 yuan/ora=5220 yuan/anno	25 minuti/giorno*219 giorni=91 ore*180yuan/ora=16400 yuan/anno
2Consumo di carburante: 2900 grammi/giorno*219 giorni=197 chilogrammi=13 barili*200 yuan=2180 yuan/anno	500 grammi/giorno*219 giorni=109 chilogrammi=7 barili*200 yuan=1400 yuan/anno
3Manutenzione della macchina + costi di riparazione + costi di perditi di lavoro4 assi * 2000 yuan / asse = 8000 yu 2 anni (costo di riparazione) 2400 yua / giorno * 4 giorni = 9600 yuan / 2 a (tariffa per perdita di lavoro) Totale: 13600 yuan / anno	4 assi * 2000 yuan/asse = 8000 yuan/anno (costo di riparazione) 2400 yuan/giorno * 4 giorni = 96 yuan/anno (perdita di lavoro)Totale: 27200 yuan/anno
4Prezzo di acquisto elettrico:1000 yuan/unità=500 yuan (2 anni per unità)	150 yuan * 2=300 yuan (2 pezzi all'anno)
Totale: 5220+2180+13600+500=21500 yuan/anno	Totale: 16400+1400+27200+300=45300 yuan/anno
Differenza di prezzo totale: 45300-21500 = 23800 yuan/anno

Confronto dei vantaggi tra pistole per grasso elettriche e grasso manuale armi da fuoco.

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni
	Indossare una protezione per la testa

Informazioni FCC:

ATTENZIONE : Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare il diritto dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Quest limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che può essere determinato accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali

non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
