BRUKSANVISNING LD-821A Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

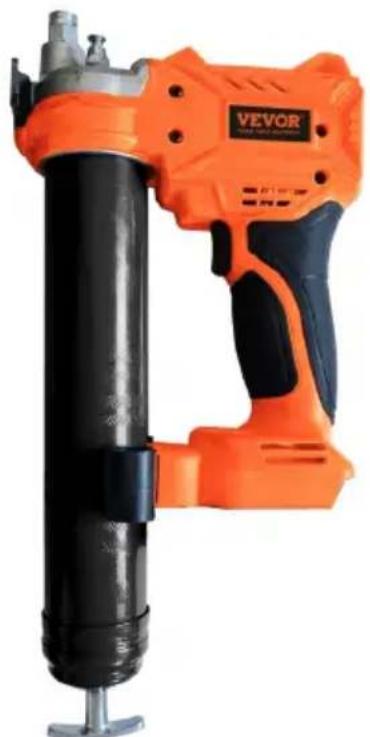

SLADDLÖS FETTPISTOL ANVÄNDARE MANUELL

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera försiktigt

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

Modell: LD-821A, LD-821B / LD-821C

Ha produkt frågor? Behov tekniskt stöd? Behaga känsla gratis till kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalet instruktion, snälla läs allt manuell instruktioner försiktigt före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanual. Produktens utseende ska vara föremål för produkt dig mottagen. Snälla förlåt oss att vi inte gör det informera igen om det finns någon teknik eller programvara uppdateringar på produkt.

▲WARNING

1. Läs noggrant och förstå A II MONTERING OCH DRIFT INSTRUKTIONER före användning.
2. Underlåtenhet att följa säkerhetsreglerna och annan grundläggande säkerhet försiktighetsåtgärder maj resultat på seriös person skada.

Specifikation

Modell : LD-821A, LD-821B / LD-821Gänds 18V-21V är acceptabelt. Och våra verktyg kan matchas med Makitas batteri

Modell	Med batteri eller inte	Plugg typ	Driva	Laddare
				Input	Produktion
LD-821A	Inga	Utan	18,5 V DC	Utan
LD-821B	Ja	USA	18,5 V 2,0Ah	AC100-240V 50/60Hz	DC21V,2A
LD-821C	Ja	EU	18,5 V 2,0Ah	AC220-240V 50/60Hz	DC21V,2A

Produkten har följande egenskaper

Stabilt avgas säkerställer smidig oljeinsprutning

Starkt tryck

Högt oljeinsprutningstryck, kontinuerlig balans, snabb ocl effektiv

B e lätt att bära med sig

Kommer med bilen, sparar tid och ansträngning, och är bekvämt och snabbt

Flexibel och effektiv användning

Det kan injiceras i vilken del a munstycket som helst kan förlängas o il på plats

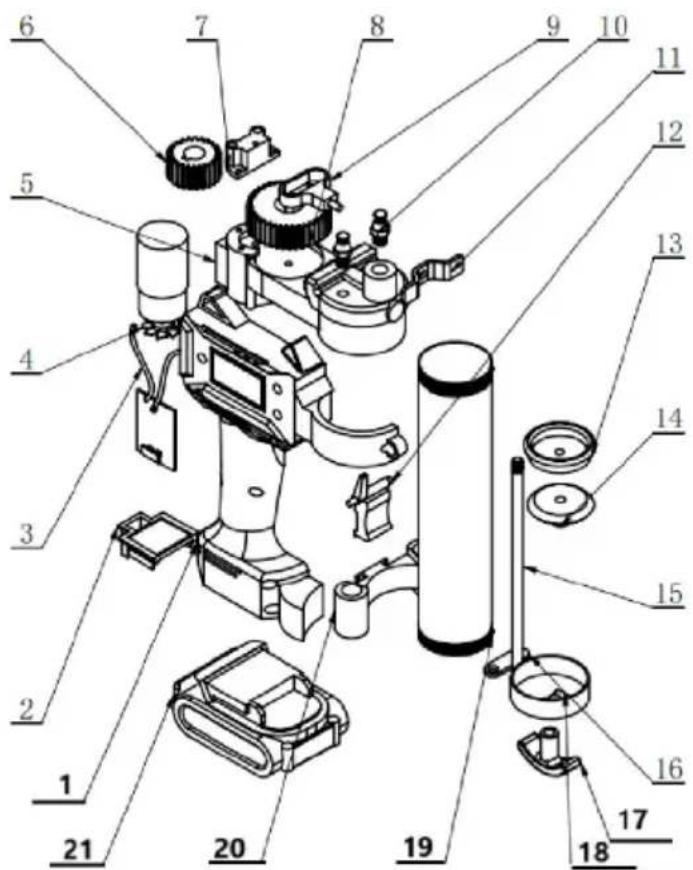

SN	Delnr	An ta 1	SN	Delnr	Ant al
1	Skal - vänster	1	12	Knappomkopplare	1
2	Litiumbatterigränssnitt	1	13	Gummi kolv	1
3	Styrkort	1	14	Fasta komponenter	1
4	elektriska maskiner	1	15	Dra stång	1
5	Pumphus i aluminium	1	16	Försäkringskort	1
6	drev	1	17	Handtag i aluminiu	1
7	Kugghjulsskydd	1	18	Oljecylinderkåpa	1
8	stort kugghjul	1	19	Oljelagringscylinder	1
9	Excentrisk lagerhylsa	1	20	Packning	1
10	Avgasventil	1	21	Litiumbatteripaket	1
11	Fotstöd	1

Innan du använder inspektionsmetoden, kontrollera om arbetslampan kommer att lysa upp när produkten är ansluten med ett batteri. Om den int är lastad är maskinen igång normalt

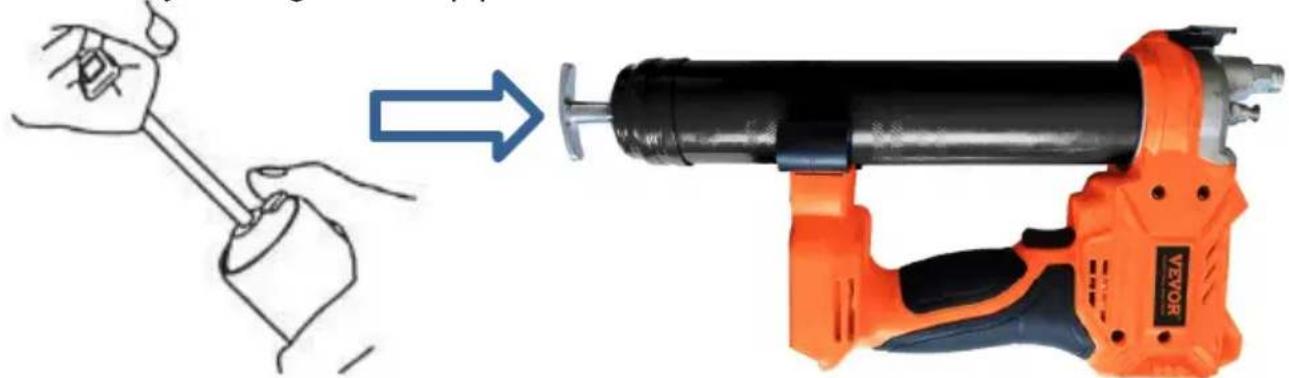

Instruktioner för användning av smörbollar

steg 1. Dra tillbaka kolvstångens handtag och fyll cylindern med fett.

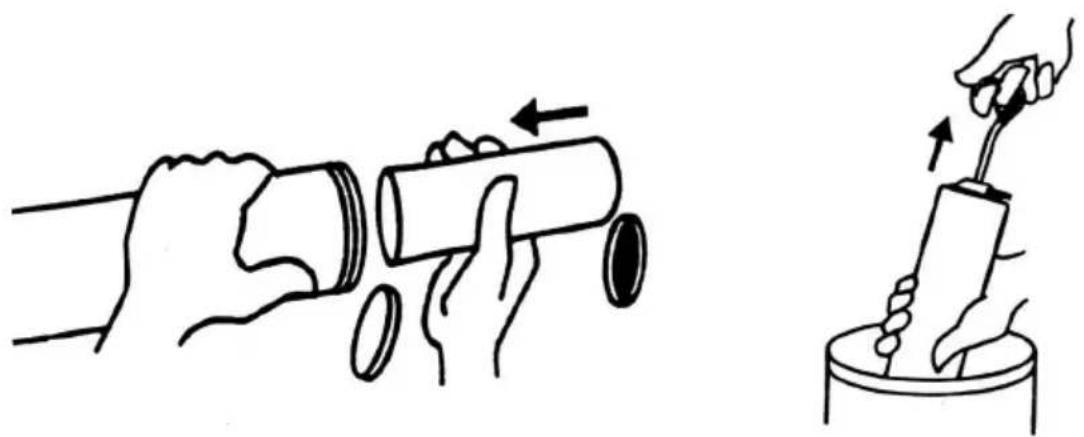

Alternativ för fettfyllning:

1) Patronladdning: Ta bort plastlocket från patronen och för in den öppna änden av patronen i fettsprutans cylinder tills kanten på dragfliksänden möter kanten på cylindern.

2) Sugfyllning: Sätt in den öppna änden av cylindern cirka 2" i fettbehållaren. Dra långsamt i kolvstångens handtag för att dra in fett i den tomma cylindern samtidi som du trycker in cylindern djupare in i fettet tills kolvstången är helt utdragen. Ytan på utsidan kan ha mycket fett fast på den och bör torkas av för att operatören ska kunna rengöra den hårt.

Steg 2 : Sätt tillbaka pipan i fettpistolen. Aktivera säkerhetsspärren och tryck tillbaka tryckstången in i pipan.

① Vrid och demontera pistolpipan för dubbla ändamål . Dra den inre kedjan av pistolpipan till svansen och fäst den.
② Vrid den dubbelfunktionella pipan till mynningen. Du kan använda den nu.

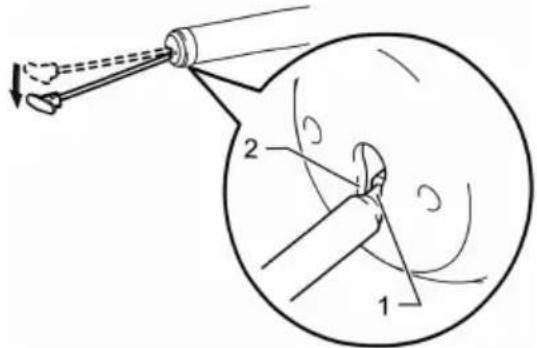

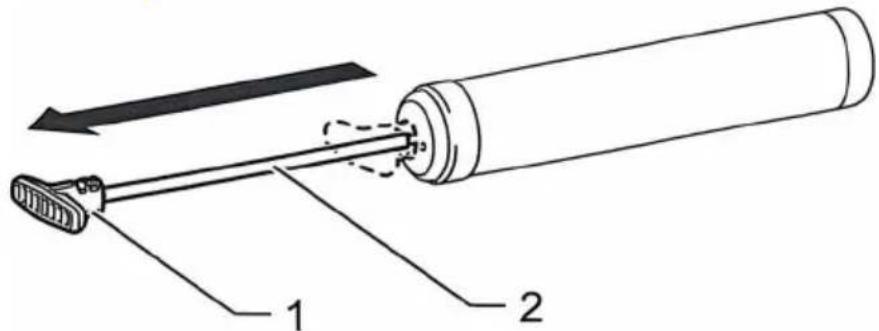

Stånghandtag

15) Dra i stavhandtaget när du installerar fett i fatet.

1. Stånghandtag 2. Stång

16) För att låsa spöhandtaget helt utdraget, dra i spöhandtaget tills spåret på stängen kan ses, och kroka sedan spåret på spåret. För att låsa upp stavhandtaget. haka av spåret så att stängen rör sig framåt.

15) När du klickar på knappen, lyser indikatorlampan grönt, verktygen kan skjut fett snabbt kontinuerligt,

16) När du klickar på knappen, Indikatorlampan visas röd, verktygen kan skjuta fett snabbt kontinuerligt,

Batterianvändningsmetod

Elsäkerhet:

36 Batteriets laddningsmetod måste vara känd: kontakten på

litiumbatteriverktyget måste matcha uttaget. Vänligen modifiera inte kontakten; anslut inte elverktyg med jord ledningar till valfri transformatorkontakt Används tillsammans. Använd omodifierade pluggar och matchande uttag kan minska risken för elektriska stötar.

37 Batteriets laddningsmetod måste vara känd: kontakten på

litiumbatteriverktyget måste matcha uttaget. Vänligen modifiera inte kontakten; anslut inte elverktyg med jord ledningar till valfri transformatorkontakt Används tillsammans. Använd omodifierade pluggar och matchande uttag kan minska risk för elektriska stötar.

38 Litiumjonverktyg ska inte utsättas för regn. Placera den inte i en fuktig miljö vatten ska rinna in i elverktyget kommer att öka risk för elektriska stötar.

39 Vid laddning är batteriet strängt förbjudet från att vara i närheten av brandfarliga, explosiva eller frätande material, med en omkrets av 15 meter.

Inget skräp ska placeras inuti och flera batterier ska inte laddas för att förhindra överbelastning av kretsen. Används för att orsaka trådvärmning.

40 Det är strängt förbjudet att ladda batterier på trä, plast eller andra föremål.

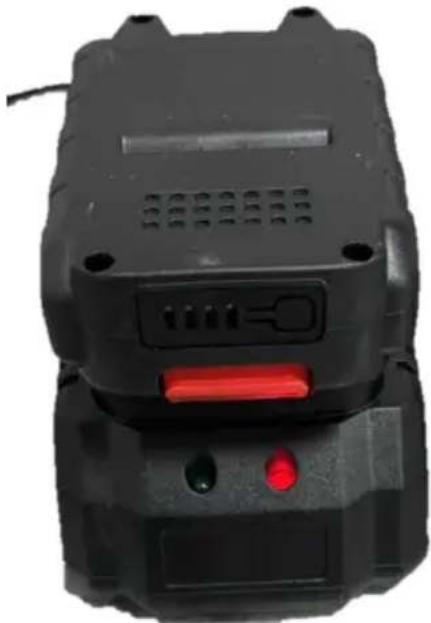

För att ladda batteriet, ställ in öppningen på enheten batteri med öppningen på laddaren och skjut på plats.

Batteriets indikatorlampa ska släckas grönt törött när batteriet laddas. När indikatorlampan har blivit grön batteriet ska vara fulladdat.

WARNING: Låt batteriet svalna innan det laddas om batteriet är varmt efter kontinuerlig användning.

Laddningsmetod:

Innan du använder litiumfettsprutan, ladda batteriet enligt följande metod

36 batteriladdarens strömkontakt i en lämplig AC - spänningskälla och laddningsindikatorn lampan blir grön.

37 Sätt i laddarens DC-kontakt i DC-uttaget på batterilådan.

38 När den är ansluten till strömförsörjningen blir laddarens indikatorlampa röd och laddningen börjar. Under laddningsprocessen förblir indikatorlampan stabil och den röda lampan förblir tänd.

39 När laddarens indikatorlampa ändras från rött till grönt, indikerar det att laddningscykeln är klar.

40 Efter laddning, koppla ur laddarens nätkontakt från strömkontakten.

Uppmärksamhet:

Batteriladdaren används endast för att ladda den ursprungliga fabriksbatterilådan. Använd den inte för andra ändamål eller ladda den inte med batterier från andra tillverkare när det gäller nya produkter. När du laddar batterifodralet kanske det inte gör det vara fulladdad. Vänligen ladda ur den helt och ladda den flera gång innan du laddar den. Jag laddar en uppladdningsbar Batteri som precis har använts eller har utsatts för direkt solljus eller värme under lång tid, kan laddningsindikatorlampan användas . Jag kommer att lysa upp och bli grön. Vänta ett tag, eftersom batteripaketet kommer att börja laddas när det svalnat .

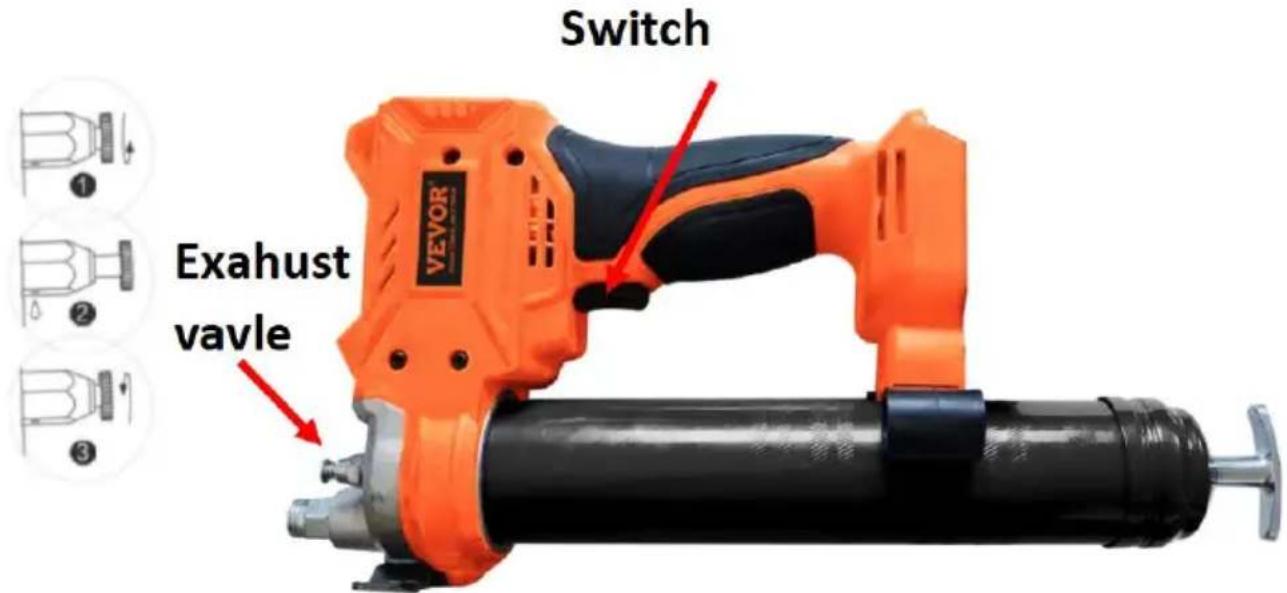

Switch Exhaust vavle

Problem som kommer att uppstå under oljningsprocessen och lösningarna

1. Problem: Smörpistolen fungerar normalt under användning, men det släpps inte ut något smör från oljeutloppsmunstycket. Orsak: Det kan bero på fenomenet med luft sugs in av röret under oljesugningsprocessen, vilket gör att smöret inte kan tömmas normalt eller kontrollera om svanskedjan sitter fast
2. Problem: Motorhastigheten saktar ner . Orsak: Blockering av oljekretsen, otillräcklig batterikraft

Tryck på omkopplaren till diagrammet för avgas- och oljeutsläpp

Driftsmetod för luftutsläpp, som visas i figuren : Öppna avgasventilen som visas i figur 9, vrid avgasventilen två gånger, tryck på huvudströmbrytaren tills avgasventilen släpper till luft och en liten mängd fett, och sedan kan den användas normalt . Om oljan fortfarande inte kan tömmas normalt, upprepa denna operationsmetod för att säkerställa normal utsläpp .

Produktparametrar för 18,5 V litium dubbla ändamål elektrisk fettpistol

Modell: LD-8207, LD-8207A / LD-8207B

Hur många oljerör kan fyllas utan belastning: med ett plant munstycke och en slang kan sex rör fyllas. Hur många oljerör kan fyllas under en belastning på 8 P SI : med en slang och ett platt munstycke kan fyra rör fyllas.

Motormodell: LY4815A

Batterispänning: 18,5V

Max arbetstryck: 6000 PSI -8500 PSI

Oljeeffekt per batteri: 3200g med slang och platt munstycke+Oljemängd per minut: 110g-130g

Total oljeproduktion för två batterier: 6400g

Motorns livslängd: över 140 timmar

Tid som krävs för att ladda batteriet helt: ca 1,5h

Batteriladdning: 21V

Max tryck på slang: 10000 PSI

Batteriladdningsingång: 100\~240 V/50Hz för amerikansk version, 220 \~240

V/50Hz för EU-version

Produktmaterial: Legerat stål

Arbetstemperatur: -20 °C \~50 °C

Arbetsström: 4A-24A

1、Dagligt underhåll

1) Efter varje användning av oljepistolen, torka av det yttre skalet och placera d den i verktygslådan för korrekt drift

2) När den inte används under en längre tid, dränera fettet inuti den genomskinliga pistolpipan helt.

①Icke proffs, vänligen ta inte isär eller reparera värden. Om det finns kvalitetsproblem som kräver reparation, kontakta återförsäljaren och tillverkarens reparationspersonal.

②När du använder produkten, vänligen hantera den med försiktighet och kasta den inte högt vid vil | l.

③ Använd den specificerade typen av fett enligt produktspecifikationerna.

④ Bär professionell skyddsutrustning innan du använder denna produkt på byggarbetsplatser och arbetsplatser

⑤ Rikta inte oljepistolen mot personens ansikte under drift för säker drift

⑥ Ta bort litiumbatteriet efter att produkten inte används. Litiumbatteriet ska laddas var tredje dagar, och produktens tillbehör och kroppens funktion bör kontrolleras regelbundet.
⑦ Förvaringsförhållanden för produkten: ventilerad och torr, oberoende förvaring, ej blandad med andra produkter.
⑧ Tappa eller krock inte med batteripaketet och håll det borta från brandkällor
⑨ Kontrollera regelbundet slangen och böj den inte för mycket under användning

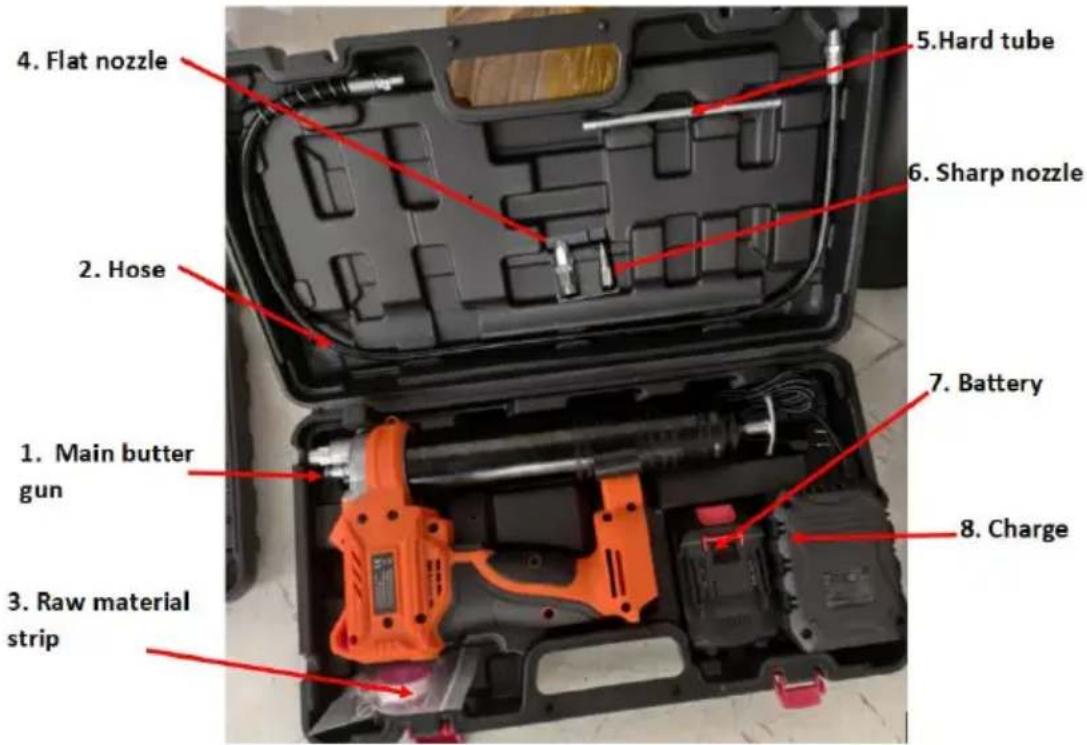

Introduktion till produkthjälpverktyg

(Endast toppprodukter inkluderar alla tillbehör)

1. Huvudsmörpistol 2. Slang, 3. Råmaterialremsa, 4. Platt munstycke
2. Hårt rör, 6. Vasst munstycke 7. Batteri, 8. Ladda

Jämförelse av förmåner mellan elektriska smörpistoler och manuellt smör vapen på ett år

Projekt: 20 tons grävmaskin

Elektrisk	Manuell
1Arbetstid och förlorad tid:8 minuter/dag*219 dagar=29timmar*180yuan/timme=5220 yuan/år	25 minuter/dag*219 dagar=91 timmar*180yuan/timme=16400 yuan/år
2 Bränsleförbrukning: 2900 gram/dag*219 dagar=197 kilogram=13 fat*200 yuan=2180 yuan/år	500 gram/dag*219 dagar=109 kilogram=7 fat*200 yuan=1400 yuan/år
3 Maskinunderhåll+reparationskostnader+förlust av arbetskostnader4 axlar*2000 yuan/axel=8000 yuan/2år(reparationskostnad)2400 yuan/dag * 4 dagar=9600 yuan/2år (förlust av arbetsavgift)Totalt: 13600 yuan/år	4 axlar * 2000 yuan/axel=8000 yuan/år (reparationskostnad)2400 yuan/dag * 4 dagar=9600 yuan/år (förlust av arbetsavgift)Totalt: 27200 yuan/år
4 Inköpspris elektrisk:1000 yuan/enhet=500 yuan (2 år per enhet)	150 yuan * 2=300 yuan (2 stycken per år)
Totalt: 5220+2180+13600+500=21500 yuan/år	Totalt:16400+1400+27200+300=45300 yuan/år
Total prisskillnad: 45300-21500= 23800 yuan/år

Jämförelse av fördelar mellan elektriska fettsprutor och manuellt fett vapen.

	Varning - För att minska risken för skada måste användaren lä bruksanvisningen noggrant
	Bär huvudskydd

FCC-information:

FÖRSIKTIGHET : Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B enligt del 15 av FCC-reglerna. Dessa gränser är utformade för att g rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall utan ska lämnas till en insamlingsställe för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
