MANUAL DE USUARIO LD-821A Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

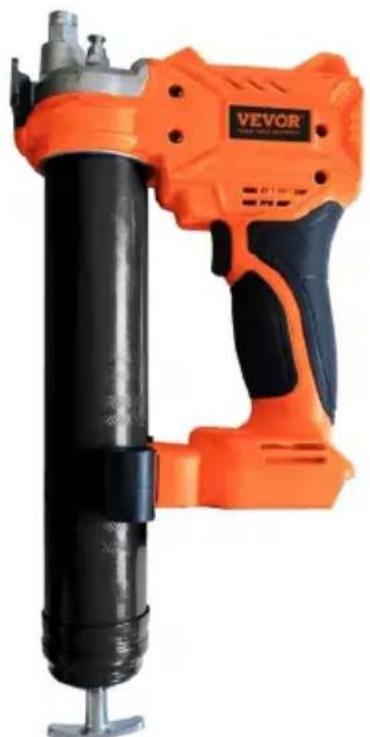

PISTOLA DE GRASA INALÁMBRICA USUARIO MANUAL

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "Mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas. con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas principales.

Modelo: LD-821A, LD-821B / LD-821C

NECESIDAD ¿AYUDA? CONTACTO ¡A NOSOTROS!

Tener producto ¿preguntas? Necesidad técnico ¿apoyo? Por favor sentir gratis a contacto a nosotros:

Soporte técnico y certificado de garantía electrónica

Este es el original instrucción, Por favor lea todo manual instrucció con cuidado Antes de operar. VEVOR se reserva una interpretació clara de nuestro manual de usuario. La apariencia del producto... sujeto a la

producto que usted recibió. Por favor perdona nosotros que no lo haremos informarle nuevamente Si hay alguna tecnología o softwar

actualizaciones sobre nuestro producto.

WARNING

1. Lea atentamente y comprenda todo el CONJUNTO Y OPERACIÓN INSTRUCCIONES antes de operar.
2. No seguir las normas de seguridad y otras medidas básicas de seguridad. precauciones puede resultado en serio personal lesión.

Especificación

Modelo : Se aceptan baterías de 18 V a 21 V para los modelos LD-821A, LD-821B y LD-821C. Nuestras herramientas son compatibles con las baterías Makita.

Modelo	Con batería o sin ella	Tipo de enchufe	Fuerza	Cargador
				Aporte	Producción
LD-821A	No	Sin	18,5 V CC	Sin
LD-821B	Sí	ANOSOTROS	18,5 V 2,0 Ah	CA 100-240 V 50/60 Hz	CC 21 V, 2 A
LD-821C	Sí	UE	18,5 V 2,0 Ah	CA 220-240 V 50/60 Hz	CC 21 V, 2 A

El producto tiene las siguientes características

Inyección de aceite estable

El escape estable garantiza una inyección de aceite suave

Fuerte presión

Alta presión de inyección de aceite, equilibrio continuo, rápido y efectivo.

Ser fácil de llevar.

Viene con el coche, ahorra tiempo y esfuerzo, y es conveniente y rápido

Uso flexible y eficiente

Se puede inyectar en cualquier parte de la boquilla que se puede ampliar aceite en el lugar

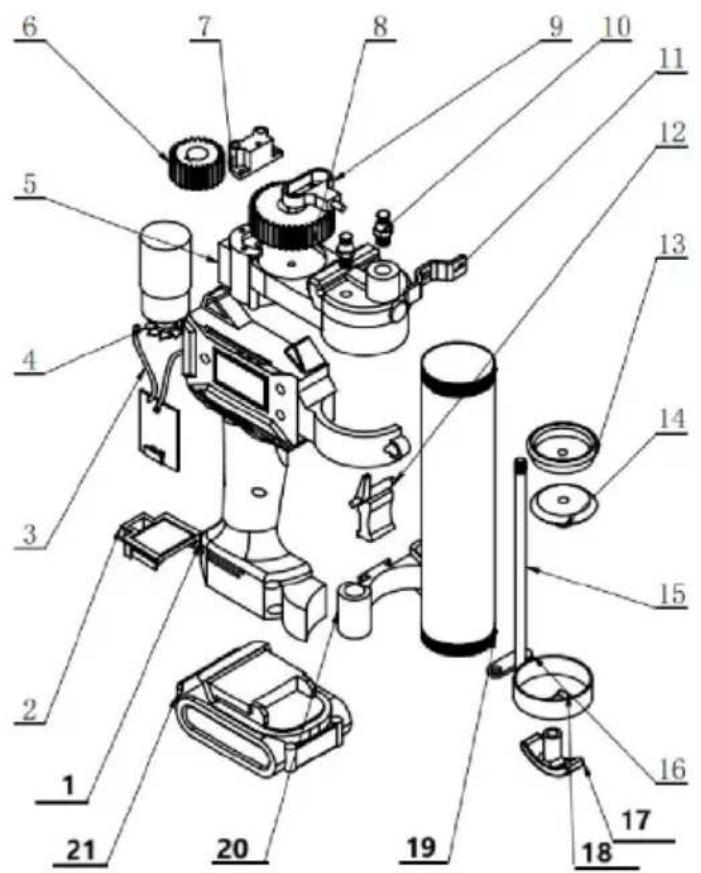

SN	Número de pieza	Cantidad	SN	Número de pieza	Cantidad
1	Concha - Izquierda	1	12	Interruptor de botó	1
2	Interfaz de batería de litio	1	13	Pistón de goma	1
3	Placa de control	1	14	Componentes fijos	1
4	maquinaria eléctrica	1	15	Varilla de tracción	1
5	Cuerpo de bomba de aluminio	1	16	Tarjeta de seguro	1
6	piñón	1	17	Mango de aluminio	1
7	Tapa de engranajes	1	18	Tapa del cilindro aceite	1
8	rueda dentada grande	1	19	Cilindro de almacenamiento de aceite	1
9	Manguito de cojinete excéntrico	1	20	Empaquetadora	1
10	válvula de escape	1	21	Paquete de batería de litio	1
11	Soporte para pies	1

Antes de utilizar el método de inspección, verifique si la luz de trabajo se enciende. Se enciende cuando el producto está conectado a una batería. En caso de no carga, ¿la máquina funciona normalmente?

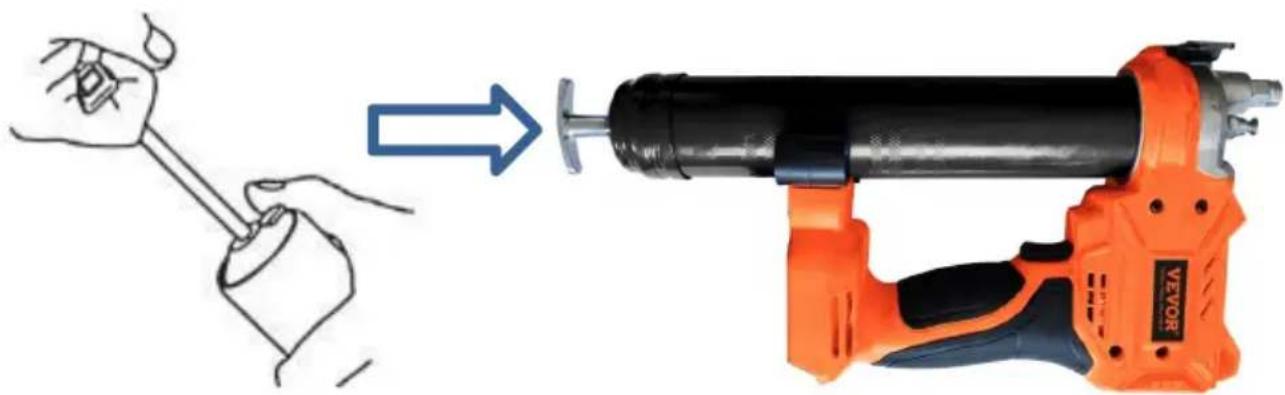

Instrucciones para utilizar las bolas de mantequilla

Paso 1. Tire hacia atrás la manija del émbolo y llene el cañón con grasa.

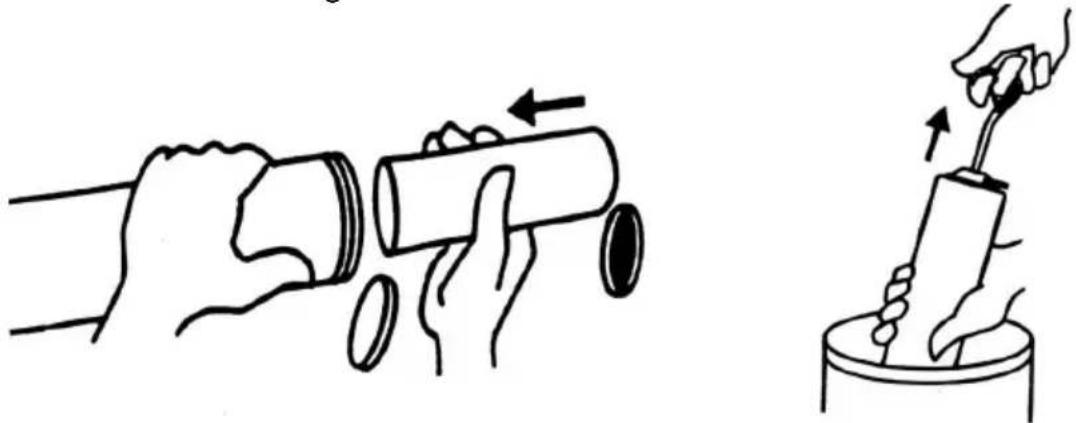

Opciones de llenado de grasa:

1) Carga del cartucho: Retire la tapa plástica del cartucho e inserte el extremo abierto del cartucho en el cañón de la pistola de engrase hasta que el borde de extremo de la lengüeta de tiro coincida con el borde del cañón.

2) Llenado por succión: Inserte el extremo abierto del barril aproximadamente 2" en el contenedor de grasa. Tire lentamente de la manija del émbolo para aspirar la grasa hacia el barril vacío mientras empuja el barril más profundamente en la grasa hasta que el émbolo esté completamente extendido. La superficie exterior puede tener mucha grasa adherida y debe limpiarse por seguridad . (Es difícil de operar para un operador experto)

Paso 2 : Vuelva a ensamblar el cañón en la pistola de engrase. Active el segur empuje la varilla de empuje nuevamente dentro del cañón.

Como se muestra en la figura:

1. Gire y desmonte el cañón de doble propósito . Tire de la cadena interior del cañón hasta la cola y fíjela.

② Gire el cañón de doble propósito hacia la boca del cañón. Ya puede usarl

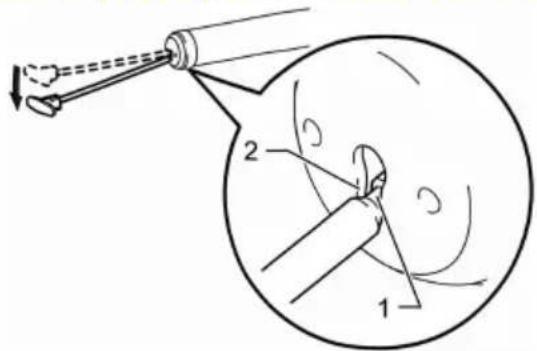

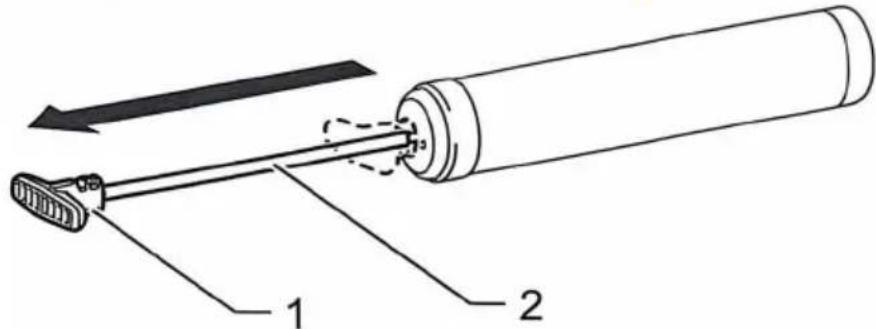

Mango de varilla

9) Tire de la manija de la varilla al instalar la grasa en el cañón.

10) Para bloquear la manija de la varilla completamente tirada, tire de la manija de la varilla hasta que se pueda ver la ranura en la varilla y luego enganch Coloque la ranura en la ranura para desbloquear la manija de la varilla. Desenganche la ranura para que la varilla se mueva hacia adelante.

9) Al hacer clic en el botón, la luz indicadora se muestra en verde, las herramientas pueden disparar grasa de forma rápida y continua.

10) Al hacer clic en el botón, la luz indicadora se muestra en rojo, las herramientas pueden disparar grasa de forma rápida y continua.

Método de uso de la batería

Seguridad eléctrica:

21 Es necesario conocer el método de carga de la batería: El enchufe de la herramienta de batería de litio debe coincidir con la toma de corriente. No modifique el enchufe ni conecte herramientas eléctricas con toma de tierra. Cables a cualquier enchufe de transformador. Se usan juntos. Se usan enchufes sin modificar. Y los enchufes adecuados pueden reducir el peligro de descarga eléctrica.

22 importante conocer el método de carga de la batería: el enchufe de la herramienta con batería de litio debe coincidir con la toma de corriente. No modifique el enchufe ni conecte herramientas eléctricas con toma de tierra. Cables a cualquier enchufe de transformador. Se usan juntos. Se usan enchufes sin modificar. y los enchufes a juego pueden reducir el Peligro de descarga eléctrica.

23 iones de litio no deben exponerse a la lluvia. No las coloque en un lugar húmedo. Medio ambiente ; el agua debe fluir hacia la herramienta eléctrica. Esto aumentará la riesgo de descarga eléctrica.

24 Durante la carga, está estrictamente prohibido acercar la batería a materiales inflamables, explosivos o corrosivos. Con una circunferencia de 15 metros. No se deben depositar residuos en el interior ni cargar varias baterías. Para evitar la sobrecarga del circuito. Se utiliza para calentar el cable.

25 Está estrictamente prohibido cargar baterías en elementos de madera, plástico u otros.

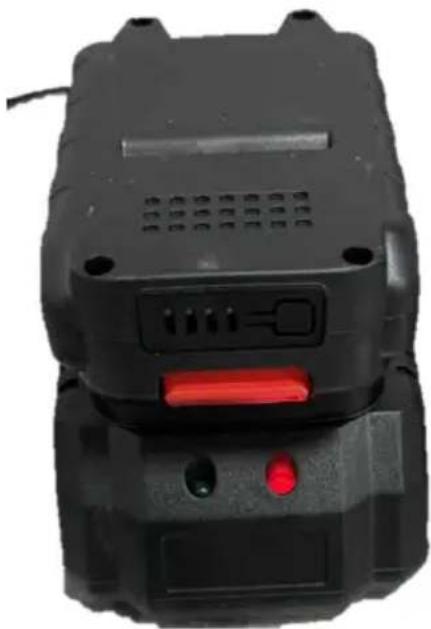

Para cargar la batería, alinee la ranu de la Batería con la ranura del cargador y deslice en su lugar.

La luz indicadora de la batería debe apagar Verde a rojo cuando la batería se está cargando. Cuando la luz indicadora se vuelverde La batería debe estar completamente cargada.

ADVERTENCIA: Deje que la batería se enfríe antes de cargarla si está caliente después de un uso continuo.

Método de carga:

Antes de utilizar la pistola de grasa de litio, cargue la batería de acuerdo con e siguiente método

21 Inserte el enchufe de alimentación del cargador de batería en una fuente de voltaje de CA adecuada y el indicador de carga La luz se pondrá verde.

22 Inserte el enchufe de CC del cargador en el enchufe de CC de la caja de la batería.

23 Cuando se conecta a la fuente de alimentación, la luz indicadora del cargado se volverá roja y comenzará la carga. Durante el Durante el proceso de carga, luz indicadora permanecerá estable y la luz roja permanecerá encendida.

24 Cuando la luz indicadora del cargador cambia de rojo a verde, indica que el ciclo de carga está completo.

25 Después de cargar, desconecte el cargador del enchufe de alimentación.

Atención:

El cargador de batería solo se utiliza para cargar la batería original de fábrica. N lo utilice para otros fines ni la cargue, con baterías de otros fabricantes, cuando

se trata de productos nuevos. Al cargar el estuche de la batería , es posible qu no estar completamente cargada. Descárguela completamente y cárguela varias veces antes de cargarla. Si está cargando una batería recargable Si la batería s acaba de usar o ha estado expuesta a la luz solar directa o al calor durante ur tiempo prolongado, se puede usar la luz indicadora de carga . Se encenderá en verde. Espere un momento, ya que la batería comenzará a cargarse una vez qu se enfríe .

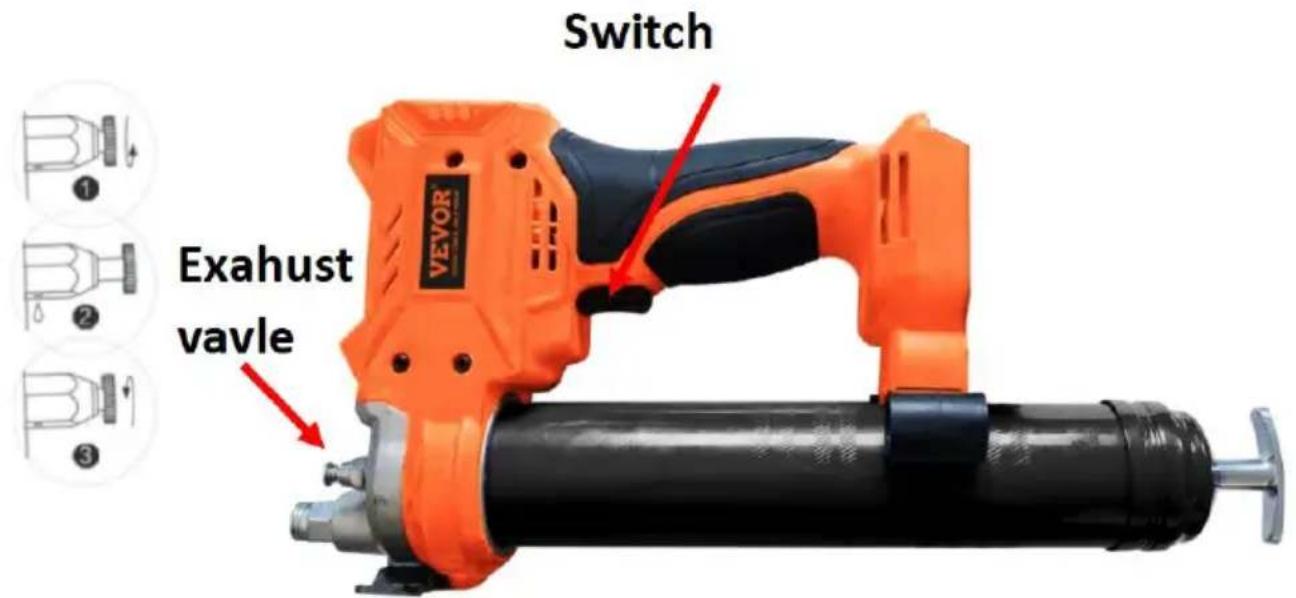

Switch Exhaust vavle

Problemas que se presentarán durante el proceso de lubricación y las soluciones

1. Problema: La pistola de mantequilla funciona normalmente durante el uso, pero no sale mantequilla de la boquilla de salida de aceite. Motivo: puede deberse al fenómeno del aire que sale. succionado por la tubería durante el proceso de succión de aceite, Provocando que la mantequilla no pueda descargarse normalmente o comprobar si la cadena de cola está atascada 10. Problema: La velocidad del motor disminuye . Motivo: Obstrucción del circuito de aceite, batería insuficiente.

Presione el interruptor para ver el diagrama de escape y descarga c aceite.

Método de funcionamiento del escape de aire, como se muestra en la figura : Abra la válvula de escape como se muestra en la figura 9, gire la válvula de escape dos veces, presione el interruptor principal hasta que la válvula de escape libere aire y una pequeña cantidad de grasa, y luego puede ser utilizado normalmente. Si el aceite aún no se puede descargar normalmente, repita este método de operación para asegurar una descarga normal.

Parámetros del producto de la pistola de grasa eléctrica de doble propósito de litio de 18,5 V

Modelo: LD-8207, LD-8207A / LD-8207B

¿Cuántos tubos de aceite se pueden llenar sin carga? Con una boquilla plana y una manguera, se pueden llenar seis tubos. ¿Cuántos tubos de aceite se pueden llenar con una carga de 800 PSI? Con una manguera y una boquilla plana se pueden llenar cuatro tubos.

Modelo de motor: LY4815A

Voltaje de la batería: 18,5 V

Presión máxima de trabajo: 6000 PSI - 8500 PSI

Salida de aceite por batería: 3200 g con manguera y boquilla plana + Salida de aceite por minuto: 110 g-130 g

Producción total de aceite de dos baterías: 6400 g

Vida útil del motor: más de 140 horas

Tiempo necesario para cargar completamente la batería: aproximadamente 1,5 h Salida de carga de batería: 21 V

Presión máxima de la manguera: 10000 PSI

Entrada de carga de batería: 100 \~ 240 V/50 Hz para la versión de EE. UU., 2 \~ 240 V/50 Hz para la versión de la UE

Material del producto: acero de aleación

Temperatura de trabajo: -20 °C \~50 °C

Corriente de trabajo: 4A-24A

1、Mantenimiento diario

1 ) Después de cada uso de la pistola de aceite, limpie la carcasa exterior y colóquela en la caja de herramientas para un almacenamiento adecuado
2 ) Cuando no se utilice durante un tiempo prolongado, drene completamente la grasa del interior del cañón transparente de la pistola.

2、Precauciones

1. Si no es profesional, no desmonte ni repare el host. Si detecta algún problem de calidad que requiera reparación, póngase en contacto con el distribuidor y e personal de reparación del fabricante.

②Al utilizar el producto, manipúlelo con cuidado y no lo arroje alto ni a la fuerz
③ Utilice el tipo de grasa especificado según las especificaciones del producto.
④ Utilice equipo de protección profesional antes de utilizar este producto en sitios de construcción y de operación.

⑤ Para una operación segura, no apunte la pistola de aceite a la cara de la persona durante el funcionamiento.
⑥ Después de no utilizar el producto, retire la batería de litio. Debe cargarla cada 3 días, y los accesorios del producto y el funcionamiento del cuerpo deber revisarse periódicamente.
⑦ Condiciones de almacenamiento del producto: ventilado y seco, almacenamiento independiente, no mezclado con otros productos.
⑧ No deje caer ni golpee la batería y manténgala alejada de fuentes de fuego
⑨ Revise periódicamente la manguera y no la doble excesivamente durante su uso.

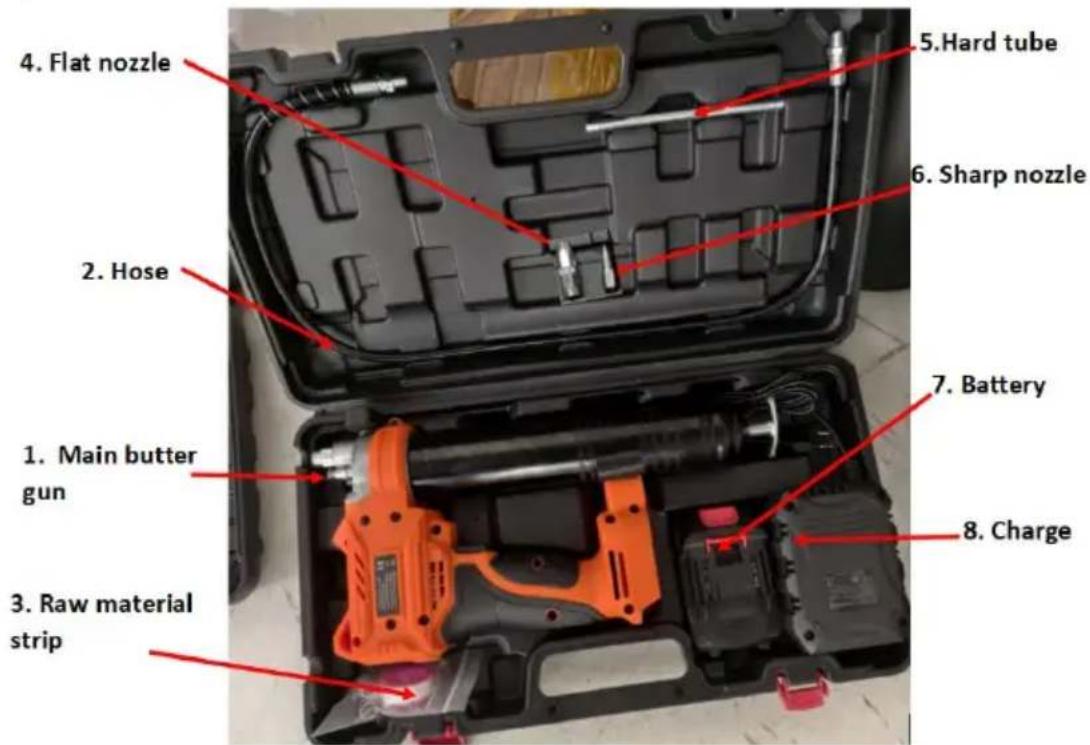

Introducción a las herramientas auxiliares del producto

(Solo los productos de primera línea incluyen todos los accesorios)

Comparación de beneficios entre Pistolas de mantequilla eléctricas y pistolas de mantequilla manuales armas en un año

Proyecto: Excavadora de 20 toneladas

Eléctrico	Manual
1 Horas de trabajo y tiempo perdido:8 minutos/día * 219 días = 29 horas180 yuanes/hora = 5220 yuanes/año	25 minutos/día*219 días=91horas*180 yuanes/hora=16400yuanes/año
2 Consumo de combustible: 2900gramos/día*219 días = 197 kilogramos= 13 barriles*200 yuanes = 2180yuanes/año	500 gramos/día*219 días=109kilogramos=7 barriles*200yuanes=1400 yuanes/año
3 Mantenimiento de la máquina + costos de reparación + costos de pérdida de trabajo4 ejes * 2000 yuanes / eje = 8000yuanes / 2 años (costo de reparación)2400 yuanes / día * 4 días = 9600yuanes / 2 años (tarifa de pérdida detrabajo) Total: 13600 yuanes / año	4 ejes * 2000 yuanes/eje = 8000yuanes/año (costo de reparación)2400 yuanes/día * 4 días = 9600yuanes/año (tarifa por pérdida detrabajo) Total: 27200 yuanes/año
4 Precio de compra eléctrico:1000 yuanes/unidad = 500 yuanes (2años por unidad)	150 yuanes * 2 = 300 yuanes (2piezas por año)
Total: 5220+2180+13600+500=21500yuanes/año	Total:16400+1400+27200+300=45300yuanes/año
Diferencia de precio total: 45300-21500 = 23800 yuanes/año

Comparación de beneficios entre las pistolas de engrase eléctricas y grasa manual armas de fuego.

	Advertencia: para reducir el riesgo de lesiones, el usuario debe atentamente el manual de instrucciones.
	Use protección para la cabeza

Información de la FCC:

PRECAUCIÓN : Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

1) Este producto puede causar interferencias dañinas.
2) Este producto debe aceptar cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o modificaciones a este producto no aprobados expresamente por la parte La responsabilidad del cumplimiento podría anular la autoridad del usuario para operar el producto.

Nota: Este producto ha sido probado y cumple con los límites para dispositivos digitales de Clase B, según la Parte 15 de las Normas de la FCC. Estos límites están diseñados para brindar una protección razonable contra interferencias perjudiciales en una instalación residencial.

Este producto genera, utiliza y puede radiar energía de radiofrecuencia. Si no se instala y utiliza según las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación específica. Si este producto causa interferencias perjudiciales en la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el producto y el receptor.
• Conecte el producto a una toma de corriente de un circuito diferente a aquel a que está conectado el receptor.
• Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

ELIMINACIÓN CORRECTA

Este producto está sujeto a las disposiciones de la Directiva Europea 2012/19/UE. El símbolo de un contenedor de basura tachado indica que el producto requiere recogida selectiva de residuos en la Unión Europea. Esto se aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no pueden

desecharse con la basura doméstica normal, sino que deben entregarse a un centro de reciclaje. Punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD, NSW 2122, Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
