Tipo de producto	Pistola de engrase manual
Modelo	LD-868
Marca	Vevor
Capacidad del depósito	120 cc
Presión máxima	3500 PSI (241 bar)
Conexión de salida	NPT 1/8"
Modo de llenado	Cartucho o llenado por aspiración
Material	Acero + aleación de aluminio
Color	Plata
Dimensiones (aprox.)	300 x 150 x 60 mm
Peso (aprox.)	0,8 kg
Contenido del paquete	Pistola de engrase, manguera flexible, 2 tubos metálicos rectos, acoplador, boquilla reforzada, cartucho de grasa, manual
Funciones principales	Engrase de puntos de lubricación, distribución de grasa a presión
Seguridad	Seguro en la varilla del pistón, no abrir bajo presión, usar EPI
Mantenimiento y limpieza	Limpiar con un paño suave después del uso, no usar disolventes, no sumergir
Piezas de repuesto y reparabilidad	Conexiones y mangueras disponibles, reparación por técnico calificado
Información general	Uso profesional, adecuado para grasas estándar

Preguntas frecuentes - LD-868 Vevor

¿Cómo llenar la pistola de engrase LD-868?

Desenrosque el cañón de la pistola sosteniendo la cabeza. Tire del mango de la varilla del pistón hacia atrás. Para el llenado con cartucho, retire la tapa de plástico e inserte el cartucho abierto en el cañón. Para el llenado por aspiración, sumerja el extremo abierto del cañón en la grasa y tire lentamente del mango. Vuelva a colocar el cañón y accione el seguro de seguridad.

¿Cómo purgar el aire de la pistola de engrase?

Después del llenado, afloje ligeramente la cabeza y el cañón (máximo media vuelta) o accione varias veces el mango para evacuar el aire por la válvula de descarga. Luego apriete.

¿Por qué mi pistola no distribuye grasa?

Esto puede deberse a aire atrapado en la grasa (purgue el aire), una manguera obstruida (limpie o reemplace la manguera) o grasa demasiado espesa (use una grasa más fluida o caliente la pistola).

¿Cómo instalar las conexiones en la pistola LD-868?

Enrolle 3 a 5 vueltas de cinta selladora (PTFE) alrededor de la rosca de la conexión. Atornille firmemente la conexión en la salida NPT 1/8 de la pistola. Use el acoplador para conectarse al engrasador.

¿Qué hacer en caso de fuga de grasa en la parte trasera de la pistola?

Si la grasa se escapa alrededor de la varilla del pistón, el seguidor de goma probablemente esté dañado. En ese caso, es necesario reemplazar la pistola.

¿Cómo mantener la pistola de engrase Vevor LD-868?

Antes de cada uso, inspeccione que no haya grietas, piezas dobladas o fugas. Después del uso, limpie con un paño suave y seco. Nunca sumerja en líquidos ni use disolventes. Guarde en un lugar limpio y seco.

¿Cuál es la presión máxima del LD-868?

La presión máxima es de 3500 PSI (aproximadamente 241 bar). Nunca supere esta presión para evitar riesgo de estallido.

¿Se pueden usar cartuchos de grasa estándar?

Sí, el LD-868 acepta cartuchos de grasa estándar de 120 cc. Asegúrese de que el cartucho esté bien insertado en el cañón antes de volver a montar la pistola.

¿Cómo retirar el acoplador después del engrase?

Incline ligeramente el acoplador, gírelo y jálelo hacia atrás. Esta acción facilitará la desconexión del engrasador.

¿Dónde encontrar asistencia técnica para el LD-868?

Visite el sitio web www.vevor.com/support para obtener asistencia técnica y el certificado de garantía electrónico.

MANUAL DE USUARIO LD-868 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

PISTOLA DE GRASA MANUAL DE USUARIO

1. Lea atentamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y OPERACIÓN antes de operar.
2. El incumplimiento de las normas de seguridad y otras precauciones de seguridad básicas puede provocar lesiones personales graves.

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA: Lea y comprenda todas las instrucciones. Si no sigue todas las instrucciones que se indican a continuación, puede sufrir lesiones graves.

Pueden producirse diversos peligros si la pistola engrasadora manual se manipula incorrectamente durante la instalación, la puesta en servicio y el funcionamiento diario.

Riesgo de lesiones y daños a la propiedad material debido a una manipulación inadecuada.

Mantenga el manual a disposición del personal operativo en el lugar de uso de la unidad.

Se deben tener en cuenta las medidas de seguridad específicas del país y las normas de prevención de accidentes.

Sólo personal calificado y autorizado puede operar la pistola de engrase. Las personas están cualificadas si, debido a su formación, experiencia, instrucción y conocimiento de las normas pertinentes, son capaces de evaluar las tareas asignadas e identificar situaciones potencialmente peligrosas.

Todas las personas encargadas de trabajos de instalación, operación, mantenimiento y reparación deben haber leído y comprendido estas instrucciones de operación.

La pistola de engrase está diseñada exclusivamente para el suministro de lubricantes de grasa.

Cualquier uso que vaya más allá de estos parámetros puede entrañar graves riesgos y se considera uso contrario a la finalidad prevista.

El operador es responsable de los daños resultantes de un uso distinto al previsto.

PRECAUCIÓN: ¡El exceso de presión puede provocar la explosión del cabezal de la pistola de engrase y de los accesorios!

El exceso de presión en el punto de engrase puede dañar el engrasador e incluso la máquina.

Cumplir con las instrucciones de mantenimiento y servicio del fabricante de la máquina.

Los accesorios defectuosos pueden provocar lesiones personales y daños materiales.

Las mangueras de grasa no deben doblarse, torcerse ni estirarse.

Durante su período de uso, los accesorios deben revisarse para detectar desgaste, grietas y otros daños.

Los accesorios defectuosos deben reemplazarse inmediatamente.

¡No abra la pistola de engrase cuando esté bajo presión!

Cada vez que se deban separar el cabezal de la pistola de engrase del cañón, la varilla de empuje debe retraerse completamente y bloquearse automáticamente mediante el pestillo de seguridad.

El exceso de presión puede provocar la explosión del cabezal de la pistola de engrase y

Equipo.

Al utilizar la pistola de engrase, utilice equipo adecuado, como gafas de protección.

guantes y protección para los ojos

MODELO Y PARÁMETROS

Modelo	LD-867A	LD-867B	LD-2710	LD-8 68
Capacidad	400 cc	400 cc	600 cc	120 cc
Presión máxima	6000 PSI	6000 PSI	10000 PSI	3500 PSI
Conexión de descarga de la pistola de	TNP 1/8	TNP 1/8	TNP 1/8	TNP 1/8
Opciones de llenado de grasa	Carga de cartuchos	Carga de cartuchos	Carga de cartuchos	Carga de cartuchos
	Relleno de succión	Relleno de succión	Relleno de succión	/
	Carga del dispositivo de llenado	Carga del dispositivo de llenado	/	/
Material	Acero + aleación de aluminio
Color	Negro + Plata	Negro + Plata	Negro	Plata

DIAGRAMA DE ESTRUCTURA

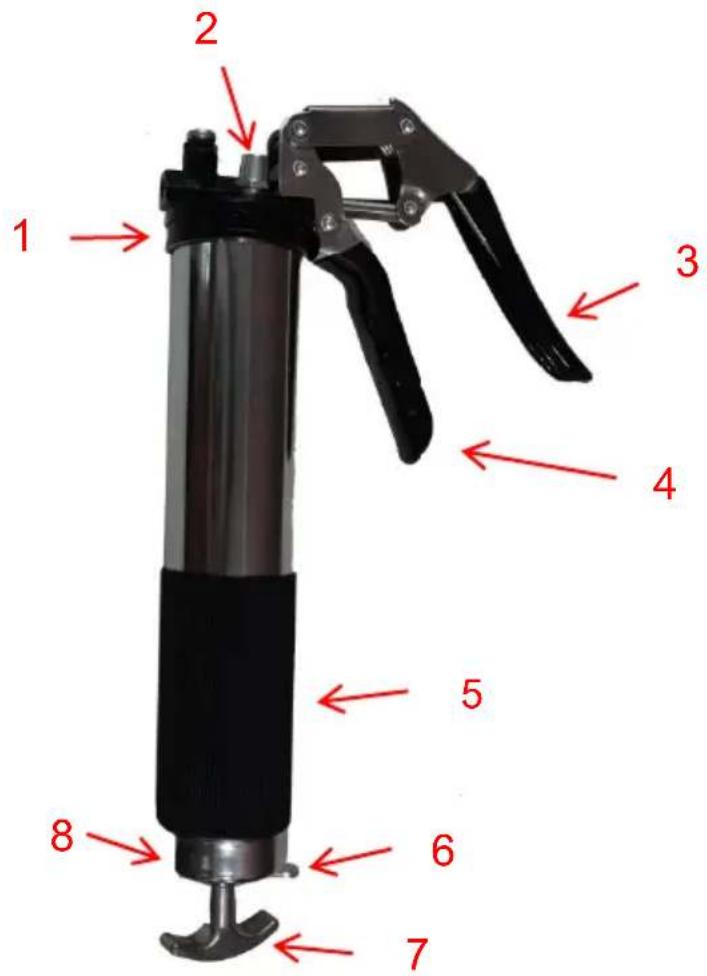

LD-867A, LD-867B

1. Cabeza
2. Válvula de liberación de aire
3. Mango móvil
4. Fijar el mango
5. Barril
6. Cierre de seguridad
7. Mango de la varilla del émbolo
8. Tapa final

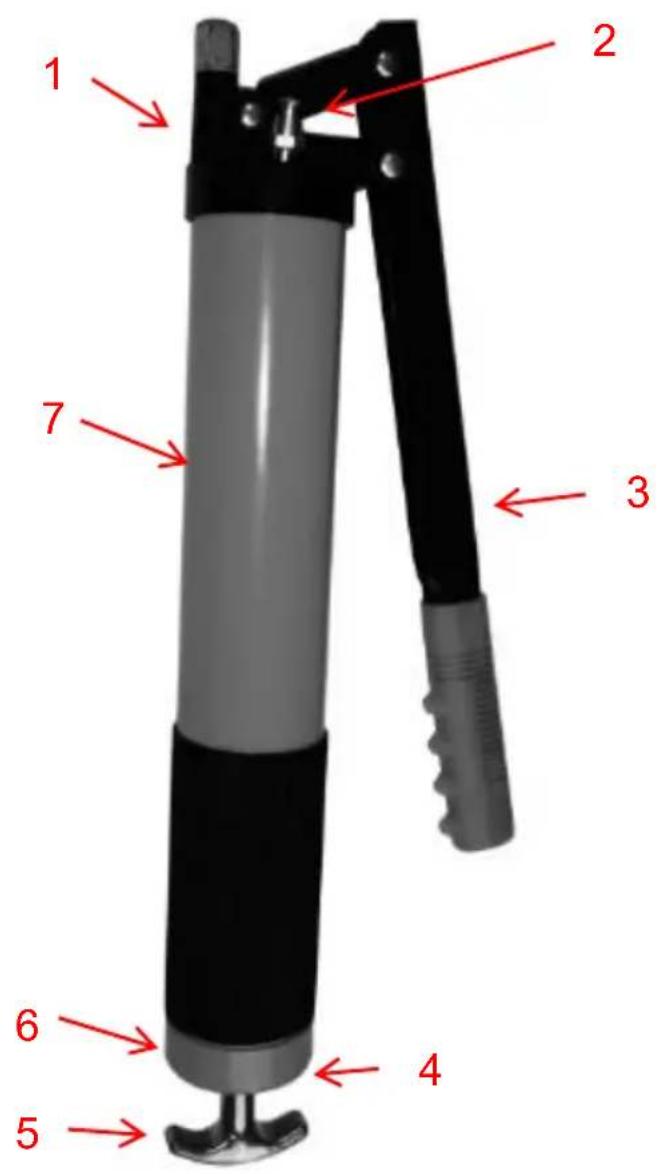

LD-2710

25. Cabeza 26. Válvula de liberación de aire

1. Manejar
2. Cierre de seguridad
3. Mango de varilla de émbolo 30. Tapa final
4. Barril

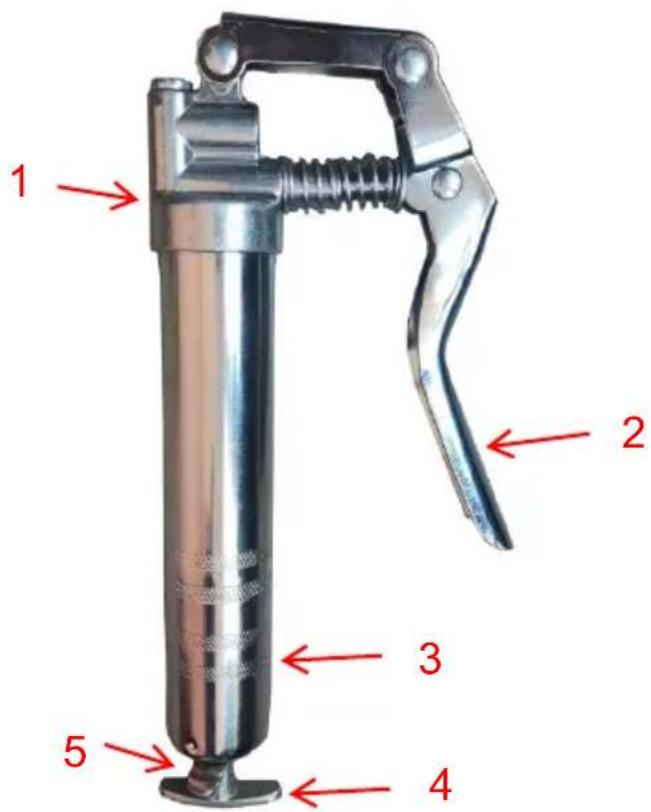

LD-8 68

17. Cabeza 18. Manejar 19. Barril 20. Mango de varilla de émbolo 5. Cierre de seguridad

COMPONENTES

Parts\Mode	LD-867A	LD-867B	LD-2710	LD-8 68
Pistola de grasa	1	1	1	1
Manguera degrasa	1	1	1	1
Tubo de metalrecto	1	/	1	2
Tubo de metaldoblado	1	1	/	/
Acoplador	2	1	2	2
Acopladorpuntiagudo	1	1	/	/
Acoplador deabrazadera debloqueo	1	/	/	/
Paño delimpieza	1	/	/	/
A prueba defugas tapa	1	1	/	/
Boquillareforzada	/	/	/	1
Cartucho degrasa	/	/	/	1
Manual del usuario	1	1	1	1

INSTRUCCIONES DE OPERACIÓN

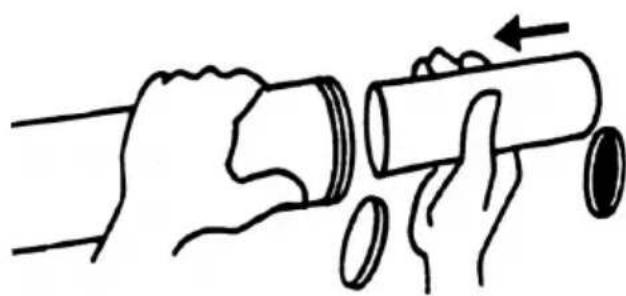

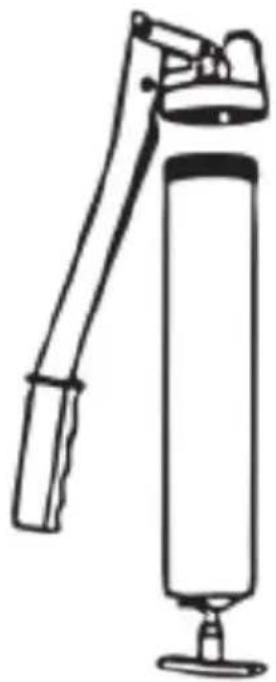

Paso 1: Sujete la cabeza de la pistola de engrase y desenrosque el cañón. Tomemos como ejemplo el LD-2710.

Paso 2: Tire hacia atrás del mango del émbolo y llene el cañón con grasa.

Opciones de llenado de grasa:

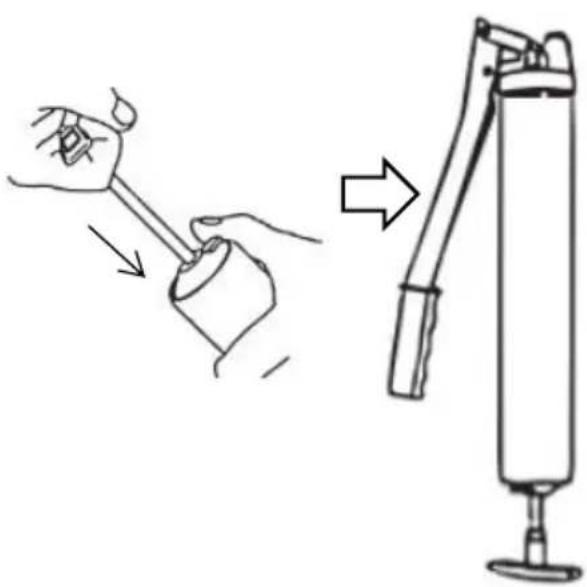

Carga del cartucho: Retire la tapa de plástico del cartucho e inserte el extremo abierto del cartucho en el cañón de la pistola de engrase hasta que el borde del extremo de la lengüeta de tiro coincida con el borde del cañón.

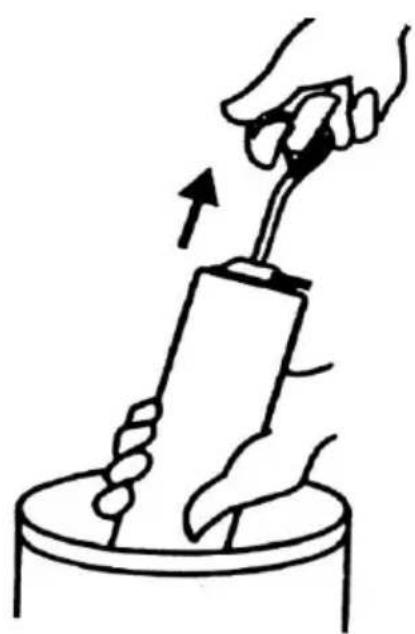

Llenado por succión: inserte el extremo abierto del barril aproximadamente 2" dentro del contenedor de grasa. Tire lentamente del mango del émbolo para aspirar la grasa dentro del barril vacío mientras empuja el barril más profundamente dentro de la grasa hasta que el émbolo esté completamente extendido. La superficie exterior puede tener mucha grasa adherida y debe limpiarse por seguridad.

Dispositivo de llenado de pistola engrasadora: Coloque la pistola engrasadora sobre la válvula de llenado de la unidad de llenado de pistola engrasadora y manténgala en su lugar con una ligera contrapresión.

Llene la pistola de engrase

activando el dispositivo de llenado.

Paso 3: Vuelva a montar el [conjunto] en la pistola de engrase. Active el pestillo de seguridad y empuje la varilla de empuje nuevamente dentro del cañón.

Paso 4: Extraiga el aire presionando la válvula de liberación de aire y aflojando la pistola.

cabeza y cañón (media vuelta máximo) o accionando repetidamente el mango.

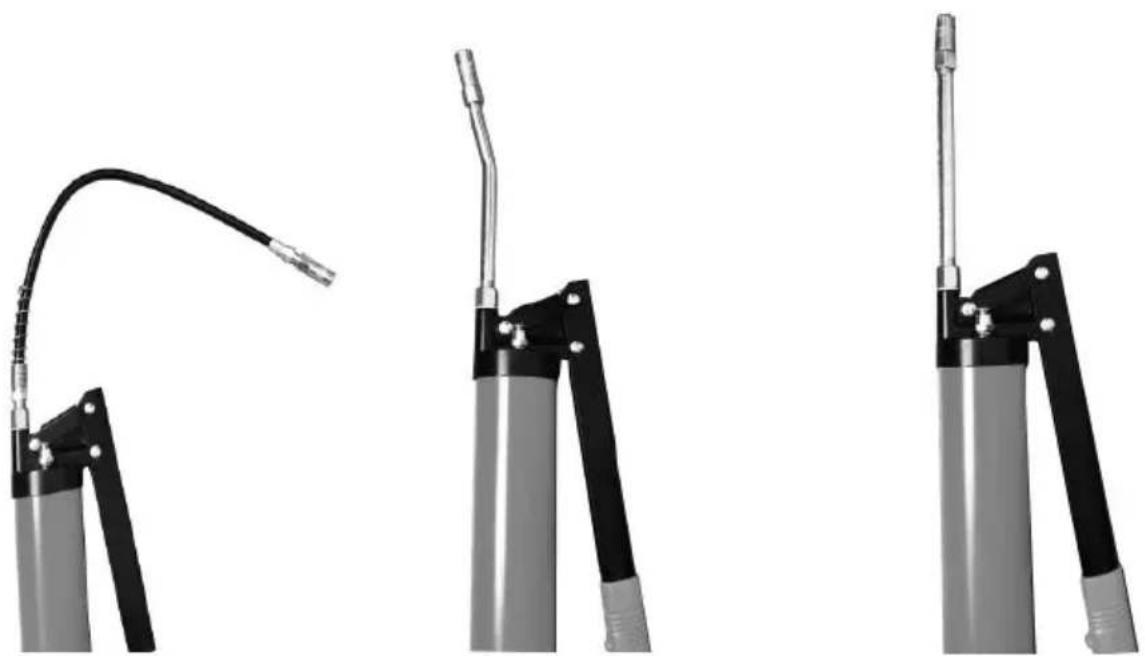

Paso 5: Instale los accesorios necesarios como se muestra a continuación (Fig. 1, Fig. 2, Fig. 3).

Nota: Si es necesario, envuelva de 3 a 5 vueltas de cinta de material alrededor de la unión.

Figura 1. Figura 2. Figura 3.

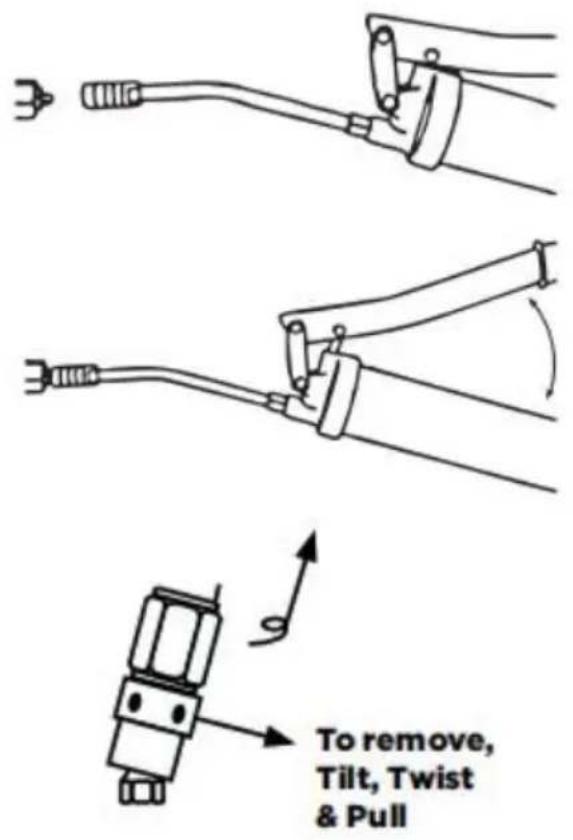

Paso 6: Presione el acoplador directamente sobre el accesorio de grasa. Comience a operar la manija para llenar con grasa.

Una vez realizado el engrase, incline levemente el acoplador, gírelo y hacia atrás. La acción de inclinación y giro permitirá retirar fácilmente el acoplador del engrasador.

Arriba están las operaciones del LD-2710. Las operaciones del LD-868, LD-867A, LD-867B son las mismas que las del LD-2710.

Problema	Posible causa	Posible solución
La pistola engrasadora bombea poca o ninguna grasa	El aire queda atrapado en la grasa.	Aire vacío
	Manguera bloqueada	Limpie o reemplace la manguera
	Grasa demasiado espesa o fría	Guarde la pistola de engrase y la grasa lejo del frío extremo o utilio grasa más fina.
Se filtra grasa en exce por la parte trasera de pistola de engrase alrededor de la varilla émbolo.	El seguidor de goma e dañado	Reemplace la pistola de engrase
Fugas de grasa de la conexión entre el cabez de la pistola de engras la extensión o entre la extensión y el acoplado	Conexión suelta	Apriete la conexión utilizando cinta de materia prima.

Antes de cada uso, inspeccione el estado general de la pistola engrasadora. Verifique que no haya piezas agrietadas o dañadas, piezas móviles desalineadas o dobladas, conexiones con fugas y cualquier otra

condición que pueda afectar el funcionamiento seguro del producto. Si ocurre un problema, solucione el problema antes de seguir usándolo. No utilice equipos dañados.

Después de cada uso, seque con un paño suave, elimine toda la grasa y los residuos.

Pistola engrasadora. No utilice disolventes para limpiarla ni la sumerja en ningún líquido.

Al guardarla, manténgala en un lugar limpio, seco y seguro, fuera del alcance de los niños.

Todo mantenimiento, servicio y reparación no descrito en el manual debe ser realizado por técnicos de servicio calificados.
