Produkttyp	Manuelle Fettpresse
Modell	LD-868
Marke	Vevor
Behälterkapazität	120 cc
Maximaldruck	3500 PSI (241 bar)
Ausgangsanschluss	NPT 1/8"
Befüllmethode	Patrone oder Saugbefüllung
Material	Stahl + Aluminiumlegierung
Farbe	Silber
Abmessungen (ca.)	300 x 150 x 60 mm
Gewicht (ca.)	0,8 kg
Lieferumfang	Fettpresse, flexibler Schlauch, 2 gerade Metallrohre, Kupplung, verstärkte Düse, Fettpatrone, Anleitung
Hauptfunktionen	Schmierung von Schmierstellen, Druckfettverteilung
Sicherheit	Sicherheitsraste am Kolbenstange, nicht unter Druck öffnen, PSA verwenden
Wartung und Reinigung	Nach Gebrauch mit einem weichen Tuch abwischen, keine Lösungsmittel verwenden, nicht eintauchen
Ersatzteile und Reparierbarkeit	Anschlüsse und Schläuche erhältlich, Reparatur durch qualifizierten Techniker
Allgemeine Informationen	Professionelle Nutzung, geeignet für Standardfette

Häufig gestellte Fragen - LD-868 Vevor

Wie befüllt man die Fettpresse LD-868?

Schrauben Sie den Lauf der Pistole ab, während Sie den Kopf festhalten. Ziehen Sie den Griff der Kolbenstange nach hinten. Zum Befüllen mit einer Patrone entfernen Sie die Plastikkappe und setzen Sie die geöffnete Patrone in den Lauf ein. Zum Saugbefüllen tauchen Sie das offene Ende des Laufs in das Fett und ziehen Sie langsam den Griff. Setzen Sie den Lauf wieder ein und betätigen Sie die Sicherheitsraste.

Wie entlüftet man die Fettpresse?

Nach dem Befüllen lösen Sie leicht den Kopf und den Lauf (maximal eine halbe Umdrehung) oder betätigen Sie mehrmals den Griff, um die Luft über das Ablassventil entweichen zu lassen. Ziehen Sie dann wieder fest.

Warum gibt meine Fettpresse kein Fett ab?

Dies kann an eingeschlossener Luft im Fett liegen (entlüften), einem verstopften Schlauch (Schlauch reinigen oder ersetzen) oder zu dickem Fett (dünnflüssigeres Fett verwenden oder die Presse erwärmen).

Wie installiere ich die Anschlüsse an der Fettpresse LD-868?

Wickeln Sie 3 bis 5 Lagen Dichtband (PTFE) um das Gewinde des Anschlusses. Schrauben Sie den Anschluss fest auf den NPT 1/8-Ausgang der Presse. Verwenden Sie die Kupplung, um an die Schmiernippel anzuschließen.

Was tun bei Fettaustritt an der Rückseite der Presse?

Wenn Fett um die Kolbenstange austritt, ist wahrscheinlich der Gummiführung beschädigt. In diesem Fall muss die Presse ersetzt werden.

Wie pflegt man die Vevor Fettpresse LD-868?

Vor jeder Verwendung auf Risse, verbogene Teile oder Undichtigkeiten prüfen. Nach Gebrauch mit einem weichen, trockenen Tuch abwischen. Niemals in Flüssigkeiten eintauchen und keine Lösungsmittel verwenden. An einem sauberen, trockenen Ort aufbewahren.

Was ist der maximale Druck des LD-868?

Der maximale Druck beträgt 3500 PSI (ca. 241 bar). Überschreiten Sie diesen Druck niemals, um Berstgefahr zu vermeiden.

Kann man Standard-Fettpatronen verwenden?

Ja, der LD-868 akzeptiert Standard-Fettpatronen mit 120 cc. Stellen Sie sicher, dass die Patrone richtig in den Lauf eingesetzt ist, bevor Sie die Presse wieder zusammenbauen.

Wie entferne ich die Kupplung nach dem Schmieren?

Neigen Sie die Kupplung leicht, drehen Sie sie und ziehen Sie sie nach hinten. Diese Bewegung erleichtert das Lösen vom Schmiernippel.

Wo finde ich technischen Support für den LD-868?

Besuchen Sie die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG LD-868 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

FETTPRESSE

BEDIENUNGSANLEITUNG

1. Lesen Sie alle Montage- und Bedienungsanleitungen vor der Inbetriebnahme sorgfältig durch und stellen Sie sicher, dass Sie verstanden haben.
2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

ACHTUNG: Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu schweren Verletzungen führen.

Bei unsachgemäßer Handhabung der Handhebelfettpresse können bei der Installation, Inbetriebnahme und im täglichen Betrieb verschiedene Gefahren entstehen.

Verletzungsgefahr und Sachschäden durch unsachgemäße Handhabung. Halten Sie die Anleitung für das Bedienpersonal am Einsatzort des Gerätes bereit.

Landesspezifische Sicherheitsmaßnahmen und

Unfallverhütungsvorschriften sind zu beachten.

Die Bedienung der Fettpresse ist ausschließlich qualifiziertem und autorisiertem Personal gestattet.

Qualifiziert ist eine Person, wenn sie aufgrund ihrer Ausbildung, Erfahrung, Unterweisung und Kenntnis der einschlägigen Normen die ihr übertragenen Aufgaben beurteilen und mögliche Gefahrensituationen erkennen kann.

Alle mit der Installation, Bedienung, Wartung und Reparatur beauftragte Personen müssen diese Betriebsanleitung gelesen und verstanden haben.

Die Fettpresse ist ausschließlich für die Abgabe von Fettschmierstoffen bestimmt.

Jede darüber hinausgehende Verwendung kann zu erheblichen Risiken führen und gilt als nicht bestimmungsgemäße Verwendung.

Für Schäden, die durch nicht bestimmungsgemäße Verwendung entstehen, haftet der Betreiber.

ACHTUNG: Überdruck kann zum Platzen des Fettpressenkopfes und des Zubehörs führen!

Durch zu hohen Druck an der Schmierstelle kann es zu Schäden am Schmiernippel oder sogar an der Maschine kommen.

Beachten Sie die Wartungs- und Serviceanweisungen des Maschinenherstellers.

Defektes Zubehör kann zu Personen- und Sachschäden führen.

Fettschläuche dürfen nicht geknickt, verdreht oder gedehnt werden.

Zubehörteile müssen während der Nutzungsdauer auf Verschleiß, Risse und sonstige Beschädigungen überprüft werden.

Defektes Zubehör sollte umgehend ausgetauscht werden.

Fettpresse nicht unter Druck öffnen!

Bei jeder Trennung von Fettpressenkopf und Rohr muss die Schubstange vollständig eingefahren und durch die Sicherungssperre automatisch verriegelt werden.

Überdruck kann zum Bersten des Fettpressenkopfes und der Ausrüstung führen.

Verwenden Sie bei der Verwendung der Fettpresse geeignete Ausrüstung wie Schutzhandschuhe.

Handschuhe und Augenschutz

MODELL UND PARAMETER

Modell	LD-867A	LD-867B	LD-2710	LD-8 68
Kapazität	400 CC	400 CC	600 cm3	120 CC
Maximaler Druck	6000PSI	6000PSI	10.000 PSI	3500PSI
Fettpressen-A uslassanschlu ss	NPT 1/8	NPT 1/8	NPT 1/8	NPT 1/8
Fettfülloptione n	Laden der Patrone	Laden der Patrone	Laden der Patrone	Laden der Patrone
	Saugbefüllung	Saugbefüllung	Saugbefüllung	/
	Beladung des Füllgeräts	Beladung des Füllgeräts	/	/
Material	Stahl + Aluminiumlegierung
Farbe	Schwarz + Silber	Schwarz + Silber	Schwarz	Silber

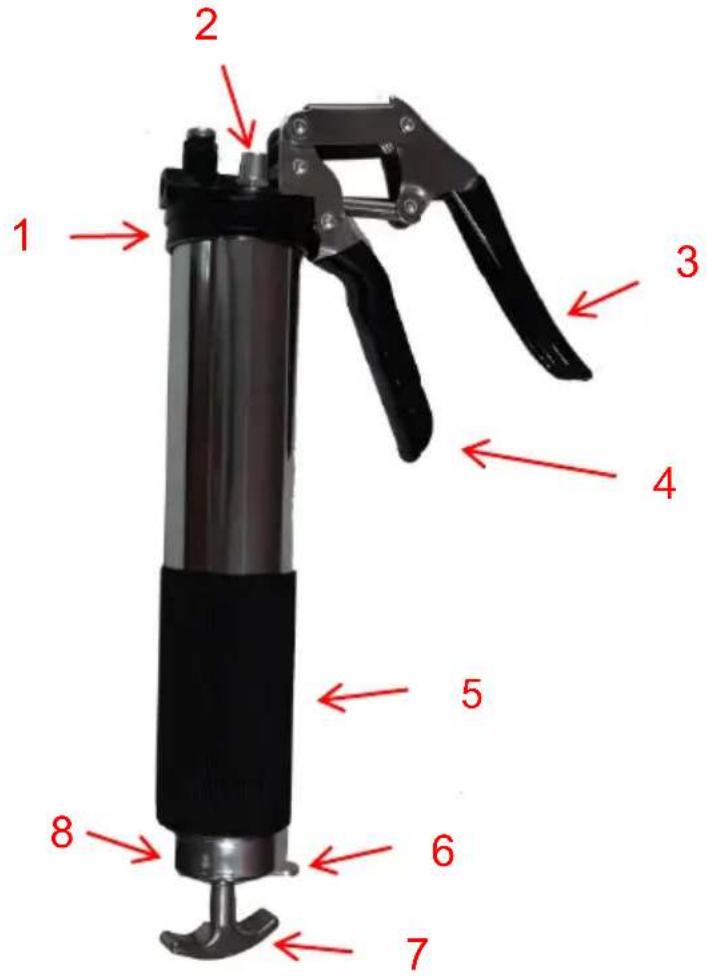

STRUKTURDIAGRAMM

LD-867A, LD-867 B

1. Kopf
2. Entlüftungsventil
3. Beweglicher Griff
4. Griff befestigen
5. Fass
6. Sicherungsbügel
7. Kolbenstangengriff

24. Endkappe

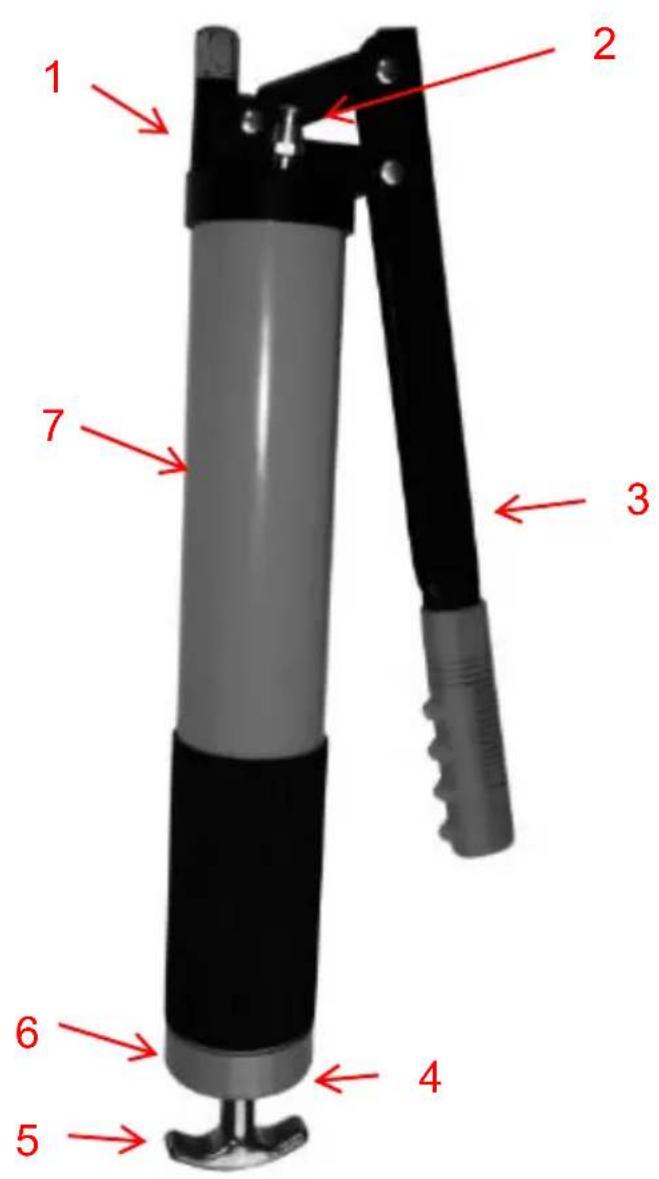

LD-2710

13. Kopf 14. Entlüftungsventil 15. Handhaben 16. Sicherungsbügel

17. Kolbenstangengriff 18. Endkappe 7. Fass

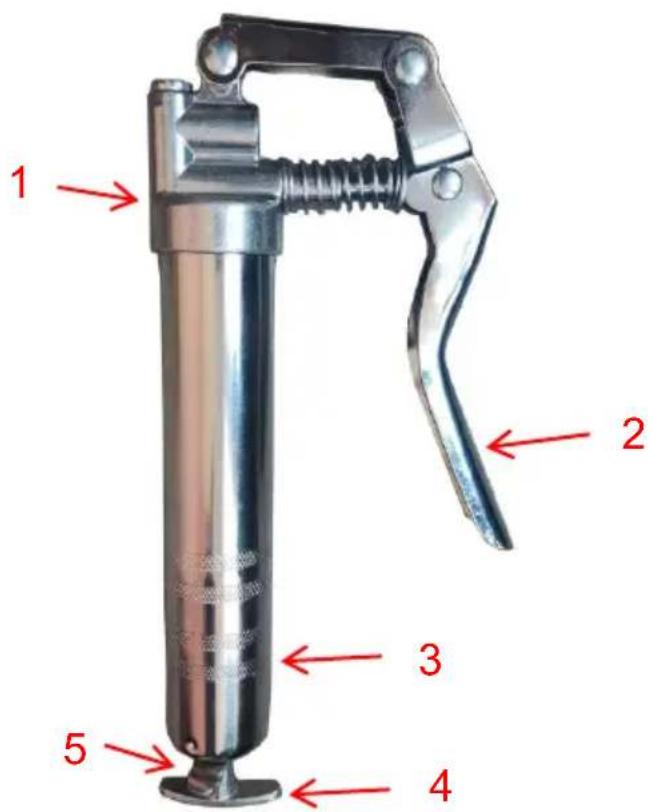

1. Kopf 10. Handhaben 11. Fass 12. Kolbenstangengriff
2. Sicherheitsverschluss

KOMPONENTEN

Parts\Mode	LD-867A	LD-867B	LD-2710	LD-8 68
Fettpresse	1	1	1	1
Fettschlauch	1	1	1	1
Gerades Metallrohr	1	/	1	2
Gebogenes Metallrohr	1	1	/	/
Koppler	2	1	2	2
Spitzkupplung	1	1	/	/
Verriegelungskla uenkupplung	1	/	/	/
Reinigungstuch	1	/	/	/
Dicht Kappe	1	1	/	/
Verstärkte Düse	/	/	/	1
Fettkartusche	/	/	/	1
Benutzerhandbu ch	1	1	1	1

BETRIEBSANLEITUNG

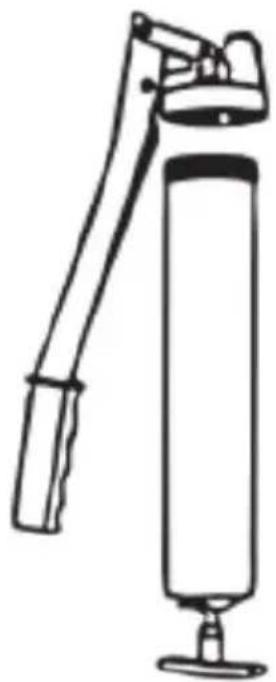

Schritt 1: Halten Sie die Fettpresse fest und schrauben Sie den Zylinder ab. Nehmen Sie LD-2710 als Beispiel.

Schritt 2: Ziehen Sie den Kolbenstangengriff zurück und füllen Sie den Zylinder mit Fett.

Möglichkeiten der Fettbefüllung:

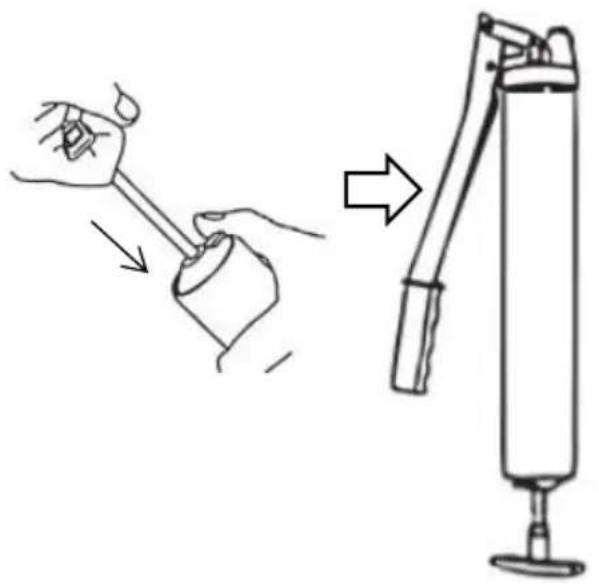

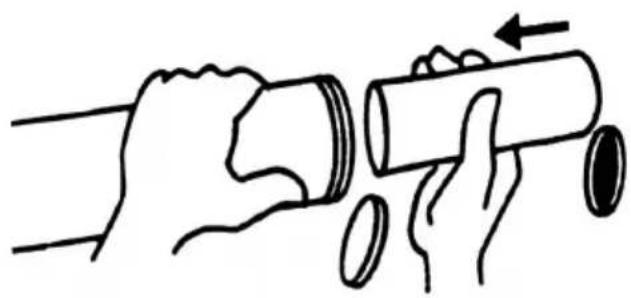

Einlegen der Patrone: Entfernen Sie die Plastikkappe von der Patrone und führen Sie das offene Ende der Kartusche in den Lauf der Fettpresse ein, bis

der Rand des Endes mit der Aufreißlasche den Rand des Laufs berührt.

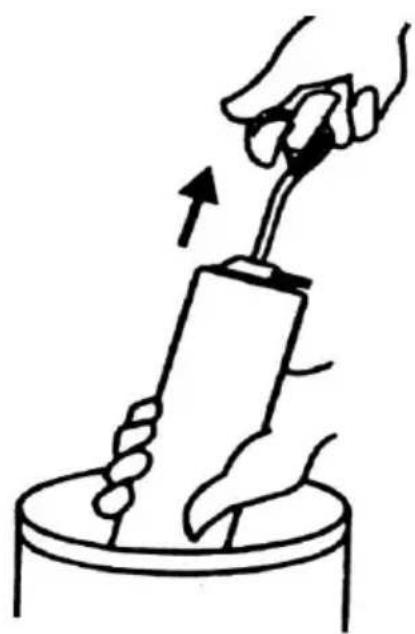

Saugbefüllung: Führen Sie das offene Ende des Fasses etwa einen Zoll in den Fettbehälter ein. Ziehen Sie langsam am Griff (Kolbenstange), um Fett in das leere Fass zu ziehen, während Sie das Fass tiefer in das Fett drücken, bis die Kolbenstange ganz ausgefahren ist. An der Außenfläche kann viel Fett haften bleiben, daher sollte diese aus Sicherheitsgründen sauber gewischt werden.

Fettpressen-Füllgerät: Fettpresse auf das Füllventil des Fettpressen-Füllgerätes aufsetzen und mit leichtem Gegendruck festhalten.

Füllen Sie die Fettpresse, indem Sie die Füllvorrichtung betätigen.

Schritt 3: Setzen Sie das Fass wieder in die Fettpresse ein. Aktivieren Sie die Sicherungshebel und schieben Sie die Schubstange zurück in den Lauf.

Schritt 4: Lassen Sie die Luft ab, indem Sie das Luftablassventil drei oder die Pistole lösen.

Kopf und Lauf (maximal eine halbe Umdrehung) oder durch mehrmaliges Betätigen des Griffs.

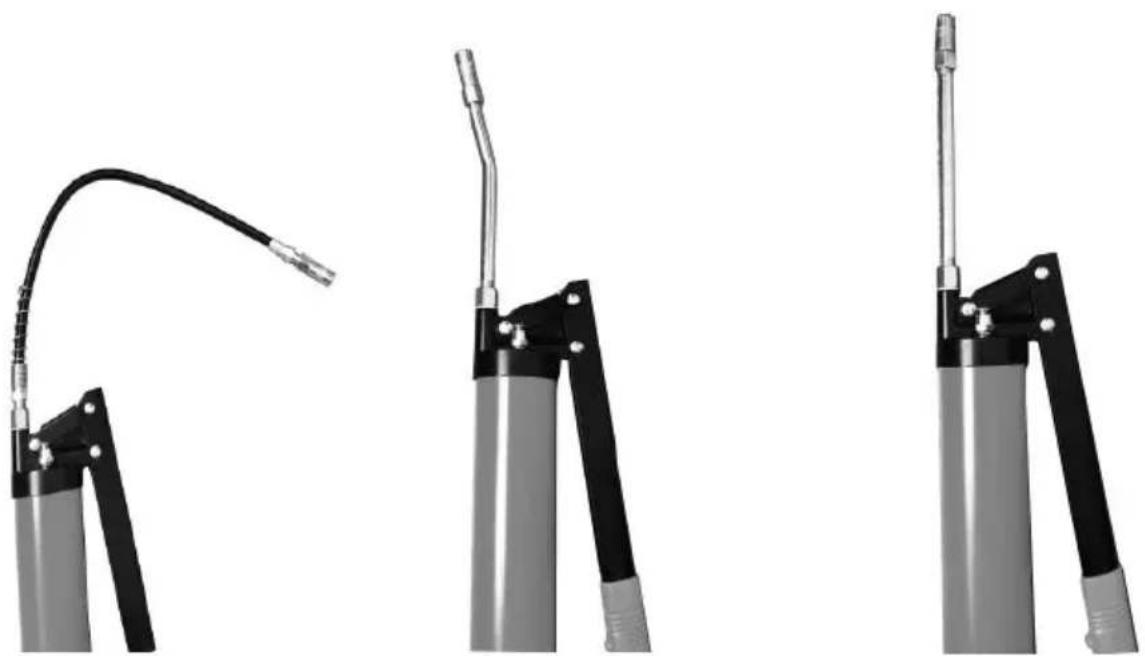

Schritt 5: Installieren Sie die erforderlichen Armaturen wie unten gezeigt (Abb. 1, Abb. 2, Abb. 3).

Hinweis: Wickeln Sie bei Bedarf 3 bis 5 Schlaufen Rohmaterialband um die Verbindung.

Abb. 1. Abb. 2. Abb. 3.

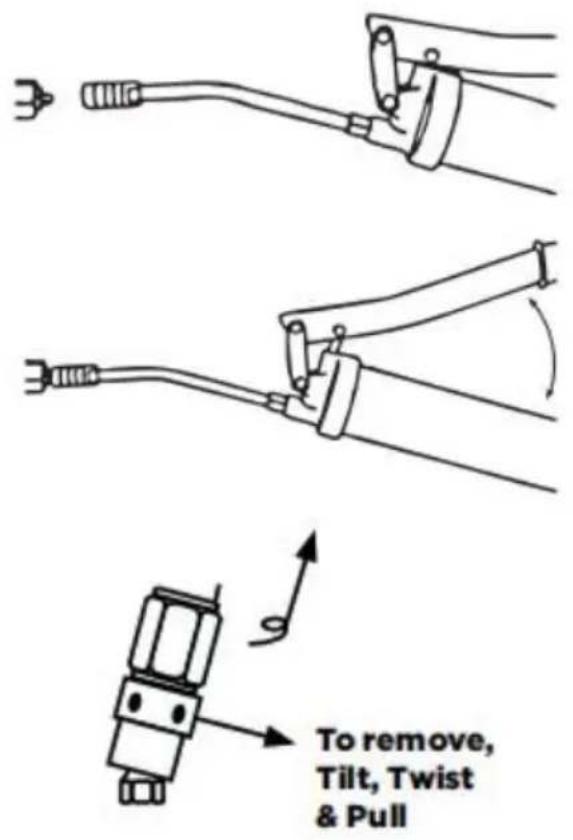

Schritt 6: Drücken Sie die Kupplung direkt auf die Schmiernippel und beginnen Sie, den Griff zum Einfüllen des Fetts zu betätigen.

Sobald die Schmierung abgeschlossen ist, kippen Sie die Kupplung leicht, drehen Sie sie und ziehen Sie sie zurück. Durch Kippen und Drehen lässt sich die Kupplung leicht von den Schmiernippeln lösen.

Oben sind die LD-2710 Operationen: Die Operationen des LD-868, LD-867A und LD-867B sind dieselben wie die des LD-2710.

FEHLERBEHEBUNG

Problem	Mögliche Ursache	Mögliche Lösung
Fettpresse pumpt wenig oder kein Fett	Luft ist im Fett eingeschlossen	Leere Luft
	Verstopfter Schlauch	Reinigen oder ersetzen Sie den Schlauch
	Fett zu dick oder kalt	Lagern Sie Fettpresse und Fett vor extremer Kälte geschützt oder verwenden Sie dünneres Fett
Überschüssiges Fett tritt aus der Rückseite der Fettpresse um die Kolbenstange herum aus	Gummistößel ist beschädigt	Ersetzen Sie die Fettpresse
Fett tritt aus der Verbindung zwischen Fettpressenkopf und Verlängerung oder zwischen Verlängerung und Kupplung aus	Wackelkontakt	Die Verbindung mit Rohmaterialband festziehen

WARTUNG

Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand der Fettpresse. Achten Sie auf Risse oder Beschädigungen,

Fehlausrichtungen oder Verbiegungen beweglicher Teile, undichte Verbindungen und andere Zustände, die den sicheren Betrieb des Produkts beeinträchtigen könnten. Wenn ein Problem auftritt, lassen Sie es vor der weiteren Verwendung beheben. Verwenden Sie keine beschädigten Geräte.

Nach jedem Gebrauch mit einem weichen Tuch abtrocknen, Fett und Schmutz entfernen. Zum Reinigen keine Lösungsmittel verwenden und die Presse nicht in Flüssigkeiten eintauchen.

Bewahren Sie das Gerät an einem sauberen, trockenen und sicheren Ort außerhalb der Reichweite von Kindern auf.

Alle Wartungs-, Service- und Reparaturarbeiten, die nicht im Handbuch beschrieben sind, sollten nur von qualifizierten Servicetechnikern durchgeführt werden.
