LD-868 - Pistolet à colle Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à graisse manuel
Modèle	LD-868
Marque	Vevor
Capacité du réservoir	120 cc
Pression maximale	3500 PSI (241 bar)
Raccord de sortie	NPT 1/8"
Mode de remplissage	Cartouche ou remplissage par aspiration
Matériau	Acier + alliage d'aluminium
Couleur	Argent
Dimensions (approx.)	300 x 150 x 60 mm
Poids (approx.)	0,8 kg
Contenu de l'emballage	Pistolet à graisse, tuyau flexible, 2 tubes métalliques droits, coupleur, buse renforcée, cartouche de graisse, manuel
Fonctions principales	Graissage de points de lubrification, distribution de graisse sous pression
Sécurité	Cran de sécurité sur la tige de piston, ne pas ouvrir sous pression, utiliser des EPI
Entretien et nettoyage	Essuyer avec un chiffon doux après usage, ne pas utiliser de solvants, ne pas immerger
Pièces détachées et réparabilité	Raccords et tuyaux disponibles, réparation par technicien qualifié
Informations générales	Utilisation professionnelle, adapté aux graisses standards

FOIRE AUX QUESTIONS - LD-868 Vevor

Comment remplir le pistolet à graisse LD-868 ?

Dévissez le canon du pistolet en tenant la tête. Tirez la poignée de la tige de piston vers l'arrière. Pour le remplissage par cartouche, retirez le capuchon en plastique et insérez la cartouche ouverte dans le canon. Pour le remplissage par aspiration, plongez l'extrémité ouverte du canon dans la graisse et tirez lentement la poignée. Replacez le canon et actionnez le cran de sécurité.

Comment purger l'air du pistolet à graisse ?

Après remplissage, desserrez légèrement la tête et le canon (maximum un demi-tour) ou actionnez plusieurs fois la poignée pour évacuer l'air par la soupape de décharge. Resserrez ensuite.

Pourquoi mon pistolet ne distribue-t-il pas de graisse ?

Cela peut être dû à de l'air emprisonné dans la graisse (purgez l'air), un tuyau bouché (nettoyez ou remplacez le tuyau) ou une graisse trop épaisse (utilisez une graisse plus fluide ou réchauffez le pistolet).

Comment installer les raccords sur le pistolet LD-868 ?

Enroulez 3 à 5 tours de ruban d'étanchéité (PTFE) autour du filetage du raccord. Vissez fermement le raccord sur la sortie NPT 1/8 du pistolet. Utilisez le coupleur pour vous connecter au graisseur.

Que faire en cas de fuite de graisse à l'arrière du pistolet ?

Si de la graisse s'échappe autour de la tige de piston, le suiveur en caoutchouc est probablement endommagé. Il est alors nécessaire de remplacer le pistolet.

Comment entretenir le pistolet à graisse Vevor LD-868 ?

Avant chaque utilisation, inspectez l'absence de fissures, de pièces pliées ou de fuites. Après usage, essuyez avec un chiffon doux et sec. Ne plongez jamais dans des liquides et n'utilisez pas de solvants. Rangez dans un endroit propre et sec.

Quelle est la pression maximale du LD-868 ?

La pression maximale est de 3500 PSI (environ 241 bar). Ne dépassez jamais cette pression pour éviter tout risque d'éclatement.

Peut-on utiliser des cartouches de graisse standard ?

Oui, le LD-868 accepte les cartouches de graisse standard de 120 cc. Assurez-vous que la cartouche est bien insérée dans le canon avant de remonter le pistolet.

Comment retirer le coupleur après graissage ?

Inclinez légèrement le coupleur, tournez-le et tirez-le vers l'arrière. Cette action facilitera le désengagement du graisseur.

Où trouver l'assistance technique pour le LD-868 ?

Rendez-vous sur le site www.vevor.com/support pour obtenir l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI LD-868 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

PISTOLET À GRAISSE MANUEL D'UTILISATION

1. Lisez attentivement et comprenez toutes les INSTRUCTIONS D'ASSEMBLAGE ET D'UTILISATION avant l'utilisation.

2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

GENERAL SAFETY RULES

⚠ AVERTISSEMENT : Lisez attentivement toutes les instructions. Le non-respect de toutes les instructions ci-dessous peut entraîner des blessures graves .

Différents dangers peuvent survenir si le pistolet à graisse à levier m est manipulé de manière incorrecte lors de l'installation, de la mise e service et du fonctionnement quotidien.

Risque de blessure et de dommages matériels en raison d'une manipulation incorrecte.

Tenir le manuel à la disposition du personnel exploitant sur le lieu d'utilisation de l'appareil.

Les mesures de sécurité et les réglementations de prévention des accidents spécifiques à chaque pays doivent être respectées.

Seules les personnes qualifiées et autorisées sont autorisées à utiliser pistolet à graisse.

Les personnes sont qualifiées si elles sont, en raison de leur formation leur expérience, de leur instruction et de leur connaissance des normes pertinentes, capables d'évaluer les tâches assignées et d'identifier les situations potentiellement dangereuses.

Toutes les personnes chargées des travaux d'installation, d'exploitation, d'entretien et de réparation doivent avoir lu et compris ces instructions d'utilisation.

Le pistolet à graisse est conçu exclusivement pour la distribution de lubrifiants à base de graisse.

Toute utilisation au-delà de ces paramètres peut entraîner des risques graves et est considérée comme une utilisation contraire à l'usage pré L'exploitant est responsable des dommages résultant d'une utilisation autre que celle prévue.

ATTENTION : Une pression excessive peut entraîner l'éclatement de la tête du pistolet à graisse et des accessoires !

Une pression excessive au point de graissage peut endommager le graisseur et même la machine.

Respecter les instructions d'entretien et de maintenance du fabricant d machine

Des accessoires défectueux peuvent entraîner des blessures corporelles et des dommages matériels.

Les tuyaux de graisse ne doivent pas être pliés, tordus ou étirés. Pendant leur période d'utilisation, les accessoires doivent être vérifiés pour détecter l'usure, les fissures et autres dommages.

Les accessoires défectueux doivent être remplacés immédiatement.

N'ouvrez pas le pistolet à graisse lorsqu'il est sous pression !

Chaque fois que la tête et le corps du pistolet à graisse doivent être séparés, la tige de poussée doit être entièrement rétractée et verrouill automatiquement au moyen du loquet de sécurité.

Une pression excessive peut entraîner l'éclatement de la tête du pisto graisse et

Équipement.

Lors de l'utilisation du pistolet à graisse, utilisez un équipement appro tel qu'un équipement de protection.

CONSERVEZ CES INSTRUCTIONS.

MODEL AND PARAMETERS

Modèle	LD-867A	LD-867B	LD-2710	LD-8 68
Capacité	400CC	400CC	600CC	120CC
Pression maximale	6000 PSI	6000 PSI	10000PSI	3500 PSI
Raccord de décharge du pistolet à	NPT 1/8	NPT 1/8	NPT 1/8	NPT 1/8
Options de remplissage de graisse	Chargement de la cartouche	Chargement de la cartouche	Chargement de la cartouche	Chargement de la cartouche
	Remplissage par aspiration	Remplissage par aspiration	Remplissage par aspiration	/
	Dispositif de remplissage et de	Dispositif de remplissage et de	/	/

	chargement	chargement
Matériel	Acier + alliage d'aluminium
Couleur	Noir + Argen	Noir + Argen	Noir	Argent

STRUCTURE DIAGRAM

LD-867A, LD-867 B

1. Poignée mobile
2. Poignée fixe
3. Baril
4. Cran de sécurité
5. Poignée de tige de piston
6. Embout

LD-2710

1 2 3 4 5 6 7

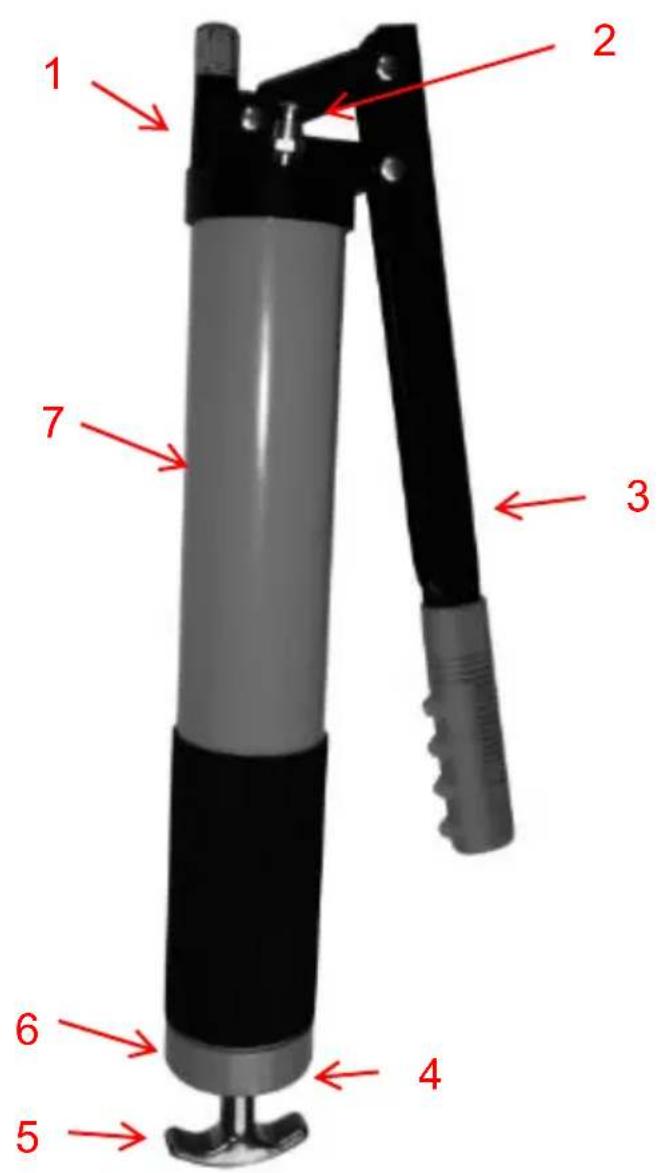

1. Tête
2. Soupape de décharge d'air
3. Poignée
4. Cran de sécurité
5. Poignée de tige de piston
6. Embout
7. Baril

LD-8 68

1 2 3 4 5

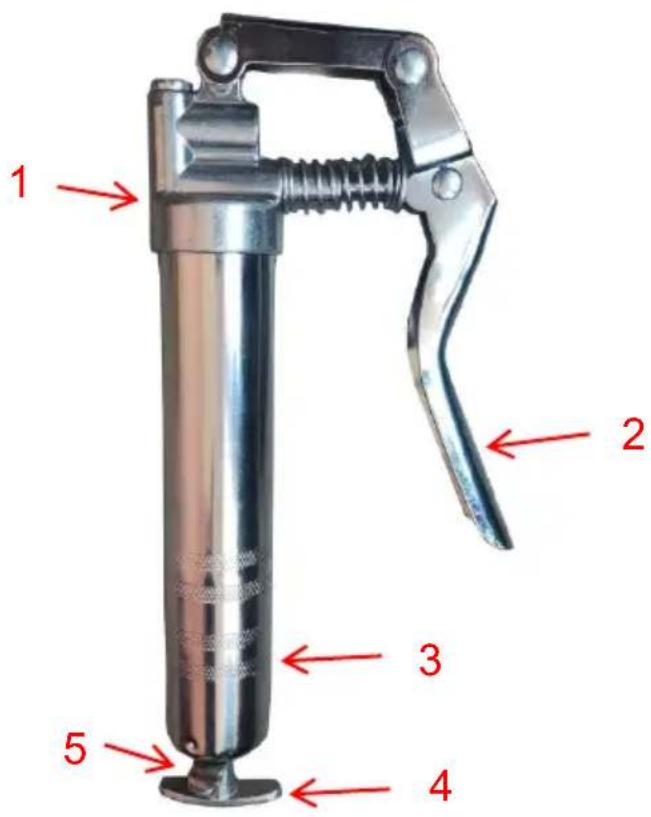

1. Tête
2. Poignée

3. Baril

4. Poignée de tige de piston

5. Cran de sécurité

COMPONENTS

Parts\Mode	LD-867A	LD-867B	LD-2710	LD-8 68
Pistolet à graisse	1	1	1	1
Tuyau de graiss	1	1	1	1
Tube métallique droit	1	/	1	2
Tube métallique courbé	1	1	/	/
Coupleur	2	1	2	2
Coupleur pointu	1	1	/	/
Coupleur de serrage de verrouillage	1	/	/	/
Chiffon de nettoyage	1	/	/	/
Étanche capuchon	1	1	/	/
Buse renforcée	/	/	/	1
Cartouche de graisse	/	/	/	1
Manuel d' utilisation	1	1	1	1

OPERATING INSTRUCTIONS

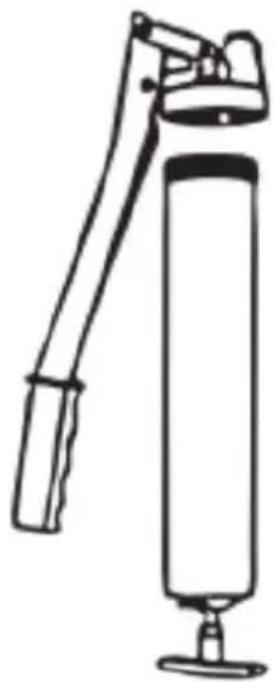

Étape 1 : Tenez la tête du pistolet à graisse et dévisse canon.

Prenons l'exemple du LD-2710.

Étape 2 : Tirez la poignée tige du piston vers l'arrière remplissez le canon de graisse.

Options de remplissage de graisse :

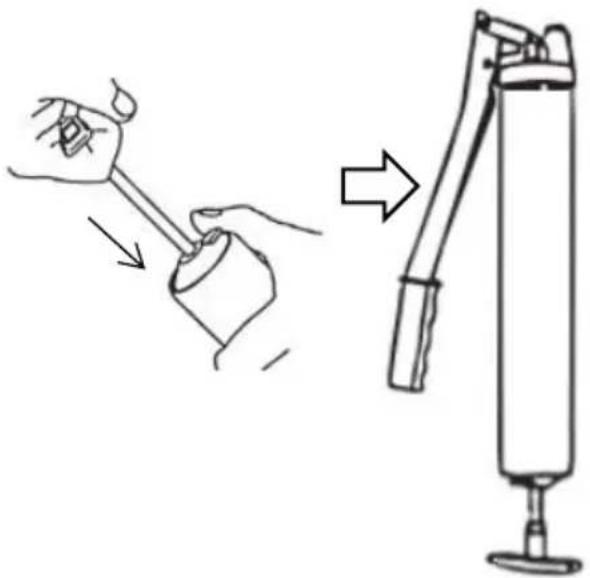

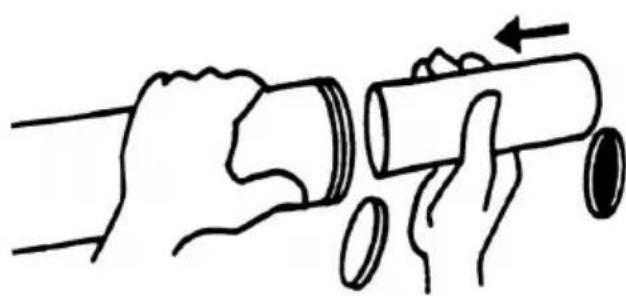

Chargement de la cartouche retirez le capuchon en plastique de la cartouche et insérez l'extrémité ouverte de la cartouche dans le car du pistolet à graisse jusqu'à que le bord de l'extrémité c languette de traction rencontre le bord du canon.

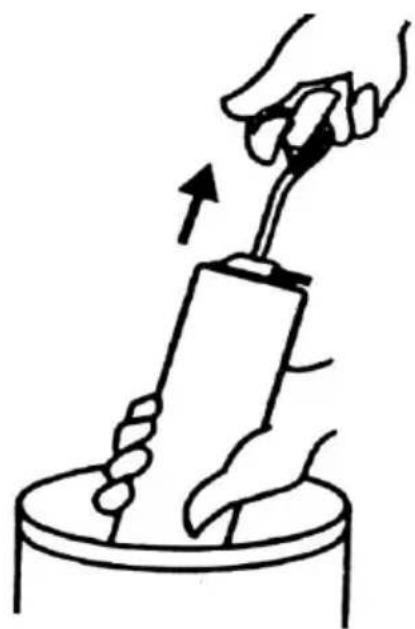

Remplissage par aspiration : insérez l'extrémité ouverte du barillet d'environ 2 pouces dans récipient à graisse. Tirez lentement sur la poignée de la du piston pour aspirer la grais dans le barillet vide tout en poussant le barillet plus profondément dans la graisse jusqu'à ce que la tige du piste soit complètement étendue. La surface extérieure peut avoir beaucoup de graisse collée et être nettoyée pour des raisons sécurité.

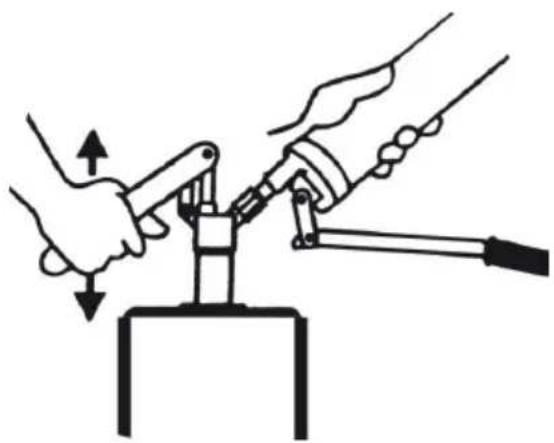

Dispositif de remplissage du pistolet à graisse : placez le pistolet à graisse sur la valve remplissage de l'unité de remplissage du pistolet à graiss et maintenez-le en place avec légère contre-pression.

Remplissez le pistolet à graisse en activant le dispositif de remplissage.

Étape 3 : Remontez le canon dans le pistolet à graisse. Acti le

relâchez le cran de sécurité et repoussez la tige de poussée dans le canon.

Étape 4 : Évacuez l'air en appuyant sur la soupape de décharge d'a en desserrant le pistolet

tête et canon (demi-tour maximum) ou en actionnant plusieurs fois la poignée.

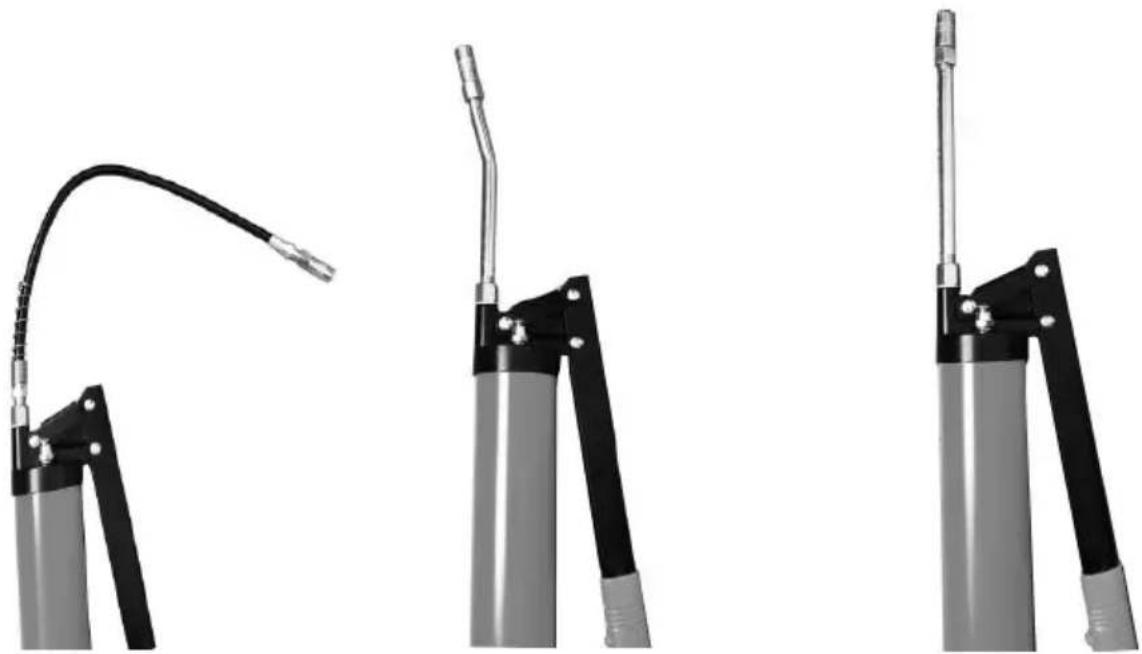

Étape 5 : Installez les raccords requis comme indiqué ci-dessous. (Fig 2, Fig 3)

Remarque : si nécessaire, enroulez 3 à 5 boucles de ruban de mati

première autour du joint.

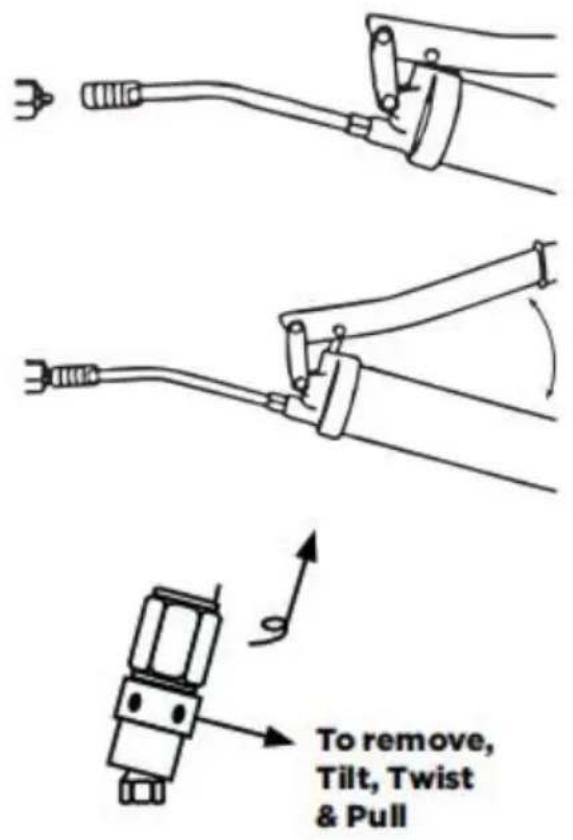

Étape 6 : Appuyez le coupleur directement sur le graisseur, commenc actionner la poignée pour le remplissage de graisse.

Une fois le graissage terminé, inclinez légèrement le coupleur, tournez et tirez-le vers l'arrière. L'action d'inclinaison et de rotation permettra d retirer facilement le coupleur du graisseur.

Ci-dessus se trouvent les LD-2710 Fonctionnement s.Le fonctionnement du LD-868, LD-867A, LD - 867B est le même que celui du LD -271

TROUBLESHOOTING

Problème	Cause possible	Solution possible
Pompe à graisse avec peu ou pas de graisse	De l'air est emprisonné dans la graisse	Air vide
	Tuyau bouché	Nettoyer ou remplacer l tuyau
	Graisse trop épaisse ou froide	Conservez le pistolet à graisse et la graisse à l'abri du froid extrême utilisez une graisse plus fine.
Une quantité excessive de graisse s'échappe de l'arrière du pistolet à graisse autour de la tig du piston	Le suiveur en caoutchouc est endommagé	Remplacer le pistolet à graisse
Fuites de graisse au niveau de la connexion entre la tête du pistolet graisse et la rallonge o entre la rallonge et le coupleur	Connexion lâche	Serrez la connexion à l'aide de ruban adhésif de matière première

MAINTENANCE

Avant chaque utilisation, inspectez l'état général du pistolet graisseur.

Vérifiez qu'il n'y a pas de pièces fissurées ou endommagées, de pièces mobiles mal alignées ou pliées, de raccords qui fuient et de toute au condition pouvant affecter le fonctionnement sûr du produit. Si un problème survient, faites-le corriger avant toute nouvelle utilisation.

N'utilisez pas d'équipement endommagé.

Après chaque utilisation, séchez avec un chiffon doux, retirez toute la graisse et les débris de

Pistolet à graisse. N'utilisez pas de solvants pour nettoyer et ne plong, pas dans des liquides.

Lors du stockage, conserver dans un endroit propre, sec et sûr, hors portée des enfants.

Tous les travaux d'entretien, de réparation et de maintenance non déc dans le manuel doivent être effectués uniquement par un technicien d maintenance qualifié.
