Tipo di prodotto	Pistola ingrassatore manuale
Modello	LD-868
Marca	Vevor
Capacità del serbatoio	120 cc
Pressione massima	3500 PSI (241 bar)
Raccordo di uscita	NPT 1/8"
Modalità di riempimento	Cartuccia o riempimento per aspirazione
Materiale	Acciaio + lega di alluminio
Colore	Argento
Dimensioni (circa)	300 x 150 x 60 mm
Peso (circa)	0,8 kg
Contenuto della confezione	Pistola ingrassatore, tubo flessibile, 2 tubi metallici diritti, accoppiatore, ugello rinforzato, cartuccia di grasso, manuale
Funzioni principali	Ingrassaggio dei punti di lubrificazione, distribuzione di grasso sotto pressione
Sicurezza	Fermo di sicurezza sull'asta del pistone, non aprire sotto pressione, utilizzare DPI
Manutenzione e pulizia	Pulire con un panno morbido dopo l'uso, non utilizzare solventi, non immergere
Pezzi di ricambio e riparabilità	Raccordi e tubi disponibili, riparazione da parte di tecnico qualificato
Informazioni generali	Uso professionale, adatto a grassi standard

Domande frequenti - LD-868 Vevor

Come riempire la pistola ingrassatore LD-868?

Svitare il cannone della pistola tenendo la testa. Tirare la maniglia dell'asta del pistone all'indietro. Per il riempimento con cartuccia, rimuovere il cappuccio di plastica e inserire la cartuccia aperta nel cannone. Per il riempimento per aspirazione, immergere l'estremità aperta del cannone nel grasso e tirare lentamente la maniglia. Riposizionare il cannone e azionare il fermo di sicurezza.

Come spurgare l'aria dalla pistola ingrassatore?

Dopo il riempimento, allentare leggermente la testa e il cannone (massimo mezzo giro) o azionare più volte la maniglia per evacuare l'aria attraverso la valvola di scarico. Stringere quindi di nuovo.

Perché la mia pistola non distribuisce grasso?

Ciò può essere dovuto ad aria intrappolata nel grasso (spurgare l'aria), un tubo intasato (pulire o sostituire il tubo) o grasso troppo denso (utilizzare un grasso più fluido o riscaldare la pistola).

Come installare i raccordi sulla pistola LD-868?

Avvolgere da 3 a 5 giri di nastro sigillante (PTFE) attorno alla filettatura del raccordo. Avvitare saldamente il raccordo sull'uscita NPT 1/8 della pistola. Utilizzare l'accoppiatore per connettersi all'ingrassatore.

Cosa fare in caso di perdita di grasso sul retro della pistola?

Se il grasso fuoriesce attorno all'asta del pistone, il seguace in gomma è probabilmente danneggiato. È quindi necessario sostituire la pistola.

Come manutenere la pistola ingrassatore Vevor LD-868?

Prima di ogni utilizzo, controllare l'assenza di crepe, parti piegate o perdite. Dopo l'uso, pulire con un panno morbido e asciutto. Non immergere mai in liquidi e non utilizzare solventi. Conservare in un luogo pulito e asciutto.

Qual è la pressione massima del LD-868?

La pressione massima è di 3500 PSI (circa 241 bar). Non superare mai questa pressione per evitare il rischio di scoppio.

Si possono utilizzare cartucce di grasso standard?

Sì, il LD-868 accetta cartucce di grasso standard da 120 cc. Assicurarsi che la cartuccia sia ben inserita nel cannone prima di rimontare la pistola.

Come rimuovere l'accoppiatore dopo l'ingrassaggio?

Inclinare leggermente l'accoppiatore, ruotarlo e tirarlo all'indietro. Questa azione faciliterà il disimpegno dall'ingrassatore.

Dove trovare l'assistenza tecnica per il LD-868?

Visita il sito www.vevor.com/support per ottenere assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE LD-868 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PISTOLA PER GRASSO MANUALE D'USO

1. Leggere attentamente e comprendere tutte le ISTRUZIONI DI MONTAGGIO E FUNZIONAMENTO.
2. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.

REGOLE GENERALI DI SICUREZZA

AVVERTENZA: leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le istruzioni elencate di seguito può causare gravi lesioni.

Possono verificarsi diversi pericoli se la pistola per grasso a leva viene maneggiata in modo improprio durante l'installazione, la messa in servizio e il funzionamento quotidiano.

Rischio di lesioni e danni ai beni materiali a causa di una manipolazione impropria.

Tenere il manuale a disposizione del personale operativo nel luogo di utilizzo dell'unità.

È necessario rispettare le misure di sicurezza e le norme antinfortunistiche specifiche del Paese.

Solo personale qualificato e autorizzato può utilizzare la pistola per grasso.

Le persone sono qualificate se, grazie alla loro formazione, esperienza, istruzione e conoscenza delle norme pertinenti, sono in grado di valutare i compiti assegnati e di identificare situazioni potenzialmente pericolose.

Tutte le persone incaricate dei lavori di installazione, funzionamento, manutenzione e riparazione devono aver letto e compreso le presenti istruzioni per l'uso.

La pistola per grasso è progettata esclusivamente per l'erogazione di grassi lubrificanti.

Ogni utilizzo al di fuori di questi parametri può comportare gravi rischi e deve essere considerato un utilizzo contrario allo scopo previsto.

L'operatore è responsabile dei danni derivanti da un utilizzo diverso da quello previsto.

ATTENZIONE: una pressione eccessiva può causare lo scoppio della testa della pistola per grasso e degli accessori!

Una pressione eccessiva nel punto di ingrassaggio può danneggiare l'ingrassatore e perfino la macchina.

Rispettare le istruzioni di manutenzione e assistenza del produttore della macchina.

Gli accessori difettosi possono causare lesioni personali e danni materiali; i tubi flessibili del grasso non devono essere piegati, attorcigliati o allungati.

Durante il periodo di utilizzo, gli accessori devono essere controllati per verificare che non presentino usura, crepe o altri danni.

Gli accessori difettosi devono essere sostituiti immediatamente.

Non aprire la pistola per grasso quando è sotto pressione!

Ogni volta che si desidera separare la testa e il corpo della pistola per grasso, l'asta di spinta deve essere completamente retratta e bloccata automaticamente mediante il dispositivo di sicurezza.

Una pressione eccessiva può causare lo scoppio della testa della pistola per grasso e degli accessori.

Attrezzatura.

Quando si utilizza la pistola per grasso, utilizzare attrezzature idonee come protezioni.

guanti e protezione per gli occhi.

MODELLO E PARAMETRI

Modello	Modello	Modello	LD-2710	LD-8 68
Capacità	400CC	400CC	600CC	120CC
Pressione massima	6000PSI	6000PSI	10000PSI	3500PSI
Attacco di scarico della pistola per	NPT 1/8	NPT 1/8	NPT 1/8	NPT 1/8
Opzioni di riempimento del grasso	Caricamento della cartuccia	Caricamento della cartuccia	Caricamento della cartuccia	Caricamento della cartuccia
	Riempimento ad	Riempimento ad	Riempimento ad	/
	Caricamento del dispositivo di riempimento	Caricamento del dispositivo di riempimento	/	/
Materiale	Acciaio + lega di alluminio
Colore	Nero + Argento	Nero + Argento	Nero	Argento

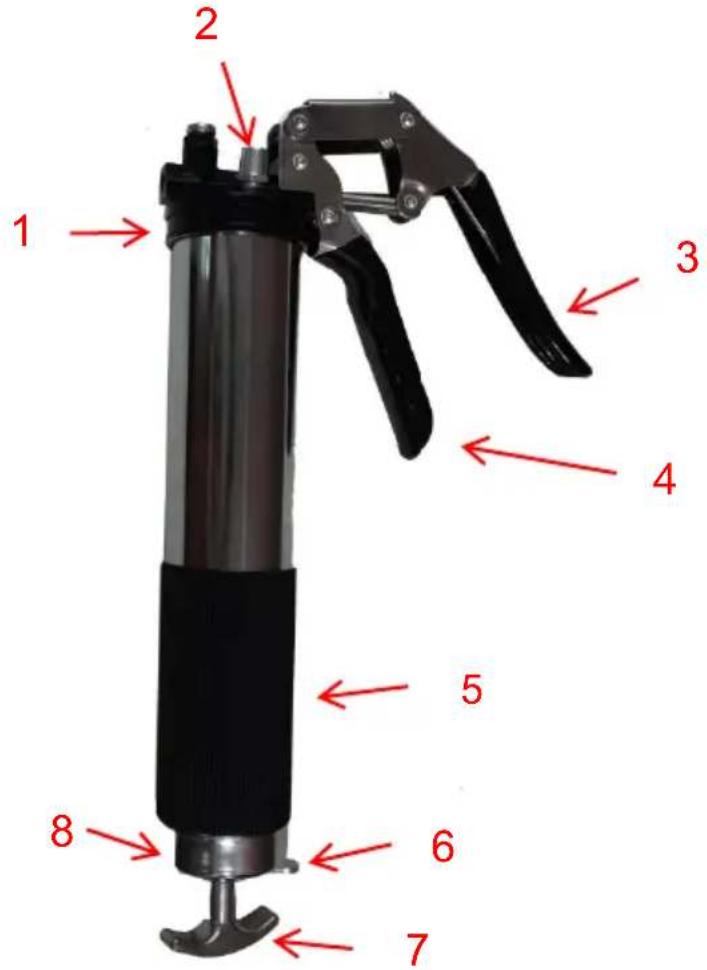

DIAGRAMMA STRUTTURALE

LD-867A, LD-867B

1. Testa
2. Valvola di rilascio dell'aria
3. Maniglia mobile
4. Maniglia fissa
5. Barile
6. Chiusura di sicurezza
7. Maniglia dell'asta dello stantuffo
8. Tappo terminale

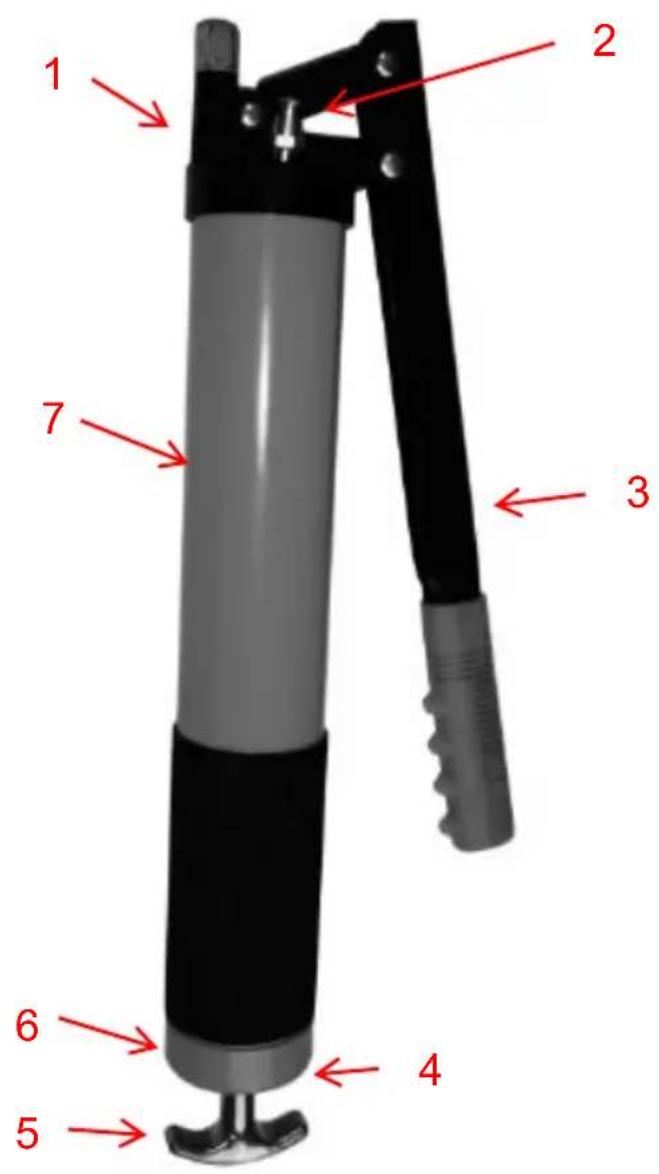

LD-2710

19. Testa 20. Valvola di rilascio dell'aria

21. Maniglia 22. Chiusura di sicurezza 23. Maniglia dell'asta dello stantuffo 24. Tappo terminale 7. Barile

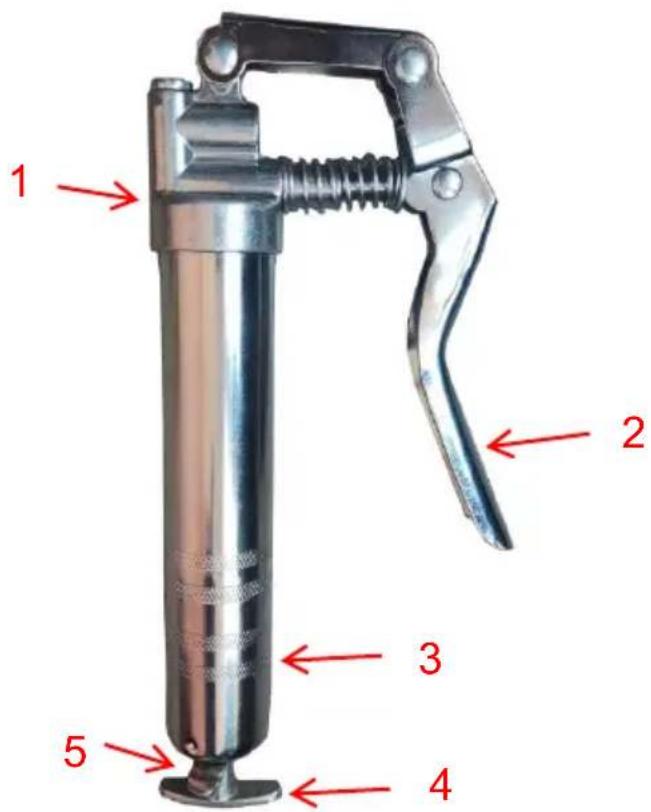

LD-8 68

13. Testa 14. Maniglia 15. Barile 16. Maniglia dell'asta dello stantuffo 5. Dispositivo di sicurezza

COMPONENTI

Parts\Mode	ModelloLD-867A	ModelloLD-867B	LD-2710	LD-8 68
Pistola per grasso	1	1	1	1
Tubo flessibile per grasso	1	1	1	1
Tubo metallico dritto	1	/	1	2
Tubo metallico piegato	1	1	/	/
Accoppiatore	2	1	2	2
Accoppiatore a punta	1	1	/	/
Accoppiatore per lampada a clip di bloccaggio	1	/	/	/
Panno per la pulizia	1	/	/	/
A prova di perdite berretto	1	1	/	/
Ugello rinforzato	/	/	/	1
Cartuccia di grasso	/	/	/	1
Manuale d'uso	1	1	1	1

ISTRUZIONI OPERATIVE

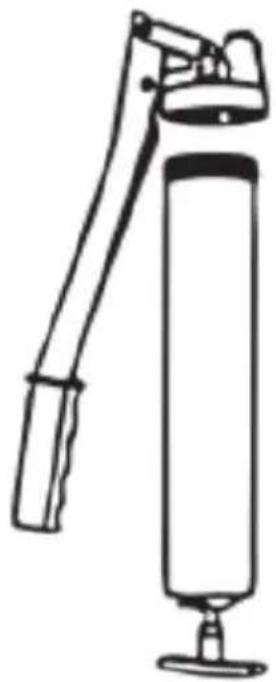

Fase 1: tenere ferma la testa della pistola per grasso e svitare la canna. Prendiamo come esempio LD-2710.

Fase 2: tirare indietro la maniglia dell'asta dello stantuffo e riempire il cilindro di grasso.

Opzioni di riempimento del grasso:

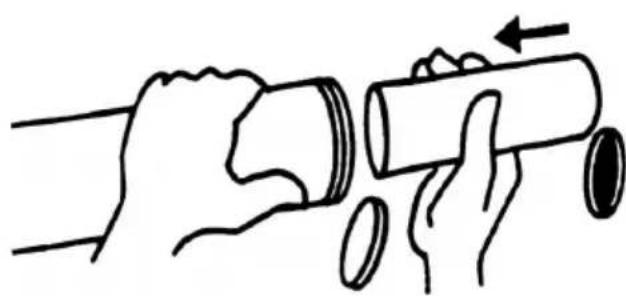

Caricamento della cartuccia: rimuovere il tappo di plastica dalla cartuccia e inserire l'estremità aperta della cartuccia nella canna della pistola per grasso finché il bordo dell'estremità con la linguetta di estrazione non tocca il bordo della canna.

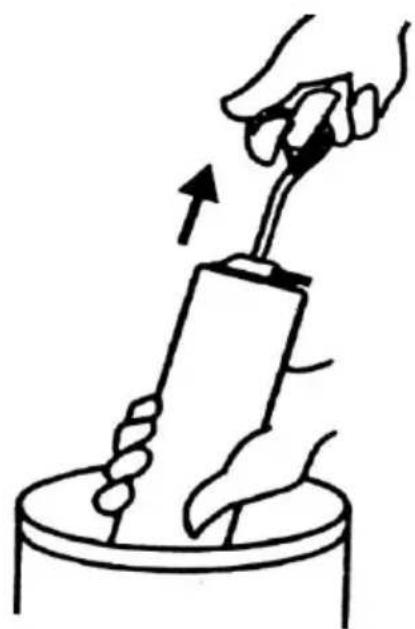

Riempimento ad aspirazione: inserire l'estremità aperta del barile per circa 2" nel contenitore del grasso. Tirare lentamente la maniglia dell'asta dello stantuffo per aspirare il grasso nel barile vuoto, spingendo al contempo il barile più in profondità nel grasso fino a quando l'asta dello stantuffo non è completamente estesa. La superficie esterna potrebbe avere molto grasso attaccato e deve essere pulita per sicurezza.

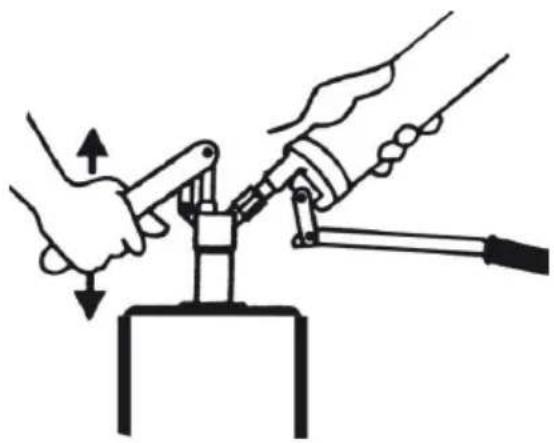

Dispositivo di riempimento della pistola per grasso: posizionare la pistola per grasso sulla valvola di riempimento dell'unità di riempimento della pistola per grasso e tenerla in posizione esercitando una leggera contropressione.

Riempire la pistola per grasso attivando il dispositivo di riempimento.

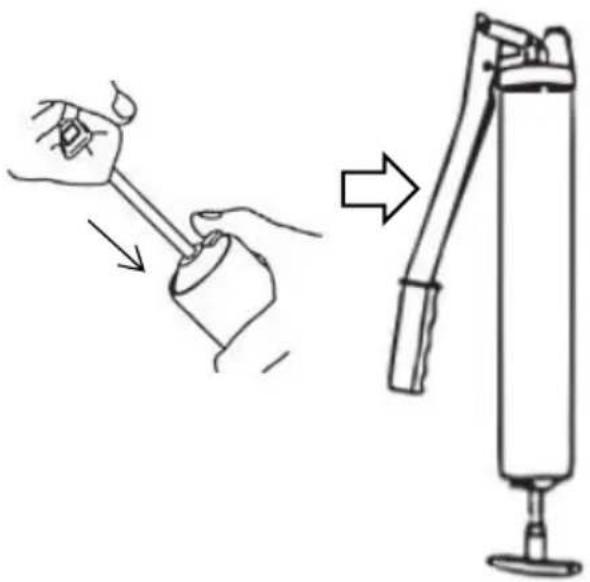

Fase 3: rimontare la canna della pistola per grasso. Attivare la sicurezza e spingere nuovamente l'asta di spinta nella canna.

Fase 4: scaricare l'aria premendo la valvola di rilascio dell'aria o allentando la testa e la canna della pistola (mezzo giro massimo) oppure azionando ripetutamente la maniglia.

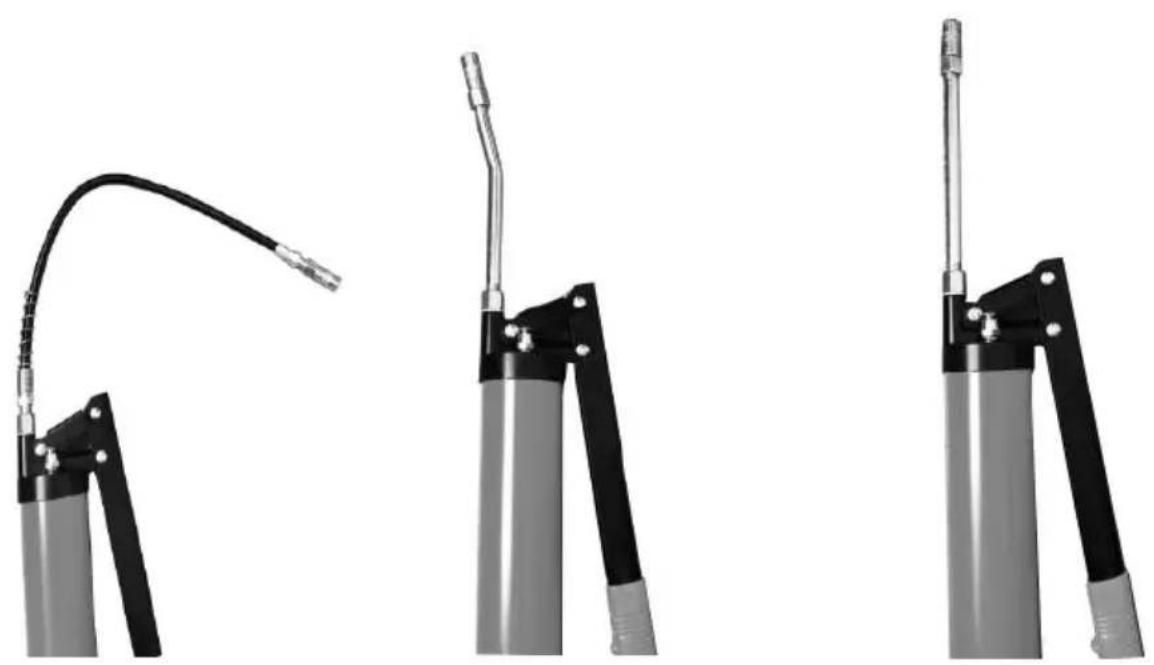

Fase 5: installare i raccordi richiesti come mostrato di seguito. (Fig. 2, Fig. 3)

Nota: se necessario, avvolgere 3-5 giri di nastro di materia prima atto al giunto.

Figura 1. Figura 2. Figura 3.

Fase 6: Premere l'accoppiatore direttamente sul raccordo del grasso, iniziare ad azionare la maniglia per il riempimento del grasso. Una volta terminata la lubrificazione, inclinare leggermente l'accoppiatore, ruotare e tirare indietro. L'azione di inclinazione e rotazione consentirà una facile rimozione dell'accoppiatore dal raccordo di lubrificazione.

Qui sopra ci sono le operazioni per LD-2710. Le operazioni per LD-868, L 867A, LD - 867B sono le stesse di quelle per LD-2710.

RISOLUZIONE DEI PROBLEMI

Problema

La pistola per grasso pompa poco o niente grasso

Possibile causa

L'aria è intrappolata nel grasso

Tubo flessibile bloccato

Possibile soluzione

Aria vuota

Pulire o sostituire il tubo

	Grasso troppo denso o freddo	Conservare la pistola pe grasso e il grasso lontano dal freddo estremo oppure utilizzare grasso più sottile
Fuoriesce grasso in eccesso dalla parte posteriore della pistola per grasso attorno all'asta dello stantuffo	Il supporto in gomma è danneggiato	Sostituire la pistola per grasso
Perdite di grasso dal collegamento tra la testa della pistola per grasso l'estensione o tra l'estensione e l'accoppiatore	Collegamento allentato	Stringere la connessione utilizzando nastro di materia prima

Prima di ogni utilizzo, ispezionare le condizioni generali della pistola per grasso. Controllare eventuali parti incrinate o danneggiate, parti mobili allineate o piegate, connessioni che perdono e qualsiasi altra condizione che possa influire sul funzionamento sicuro del prodotto. Se si verifica un problema, farlo correggere prima di un ulteriore utilizzo. Non utilizzare apparecchiature danneggiate.

Dopo ogni utilizzo, asciugare con un panno morbido, rimuovere tutto il grasso e i detriti dal

Pistola per grasso. Non usare solventi per pulire o immergere in liquidi.

Durante lo stoccaggio, conservare in un luogo pulito, asciutto e sicuro lontano dalla portata dei bambini.

Tutti gli interventi di manutenzione, assistenza e riparazione non trattati nel manuale devono essere eseguiti esclusivamente da un tecnico qualificato.

Azienda

Indirizzo: Suite 250, 9166 Anaheim Place,

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
