MANUALE UTENTE Q0V-CX51-20 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

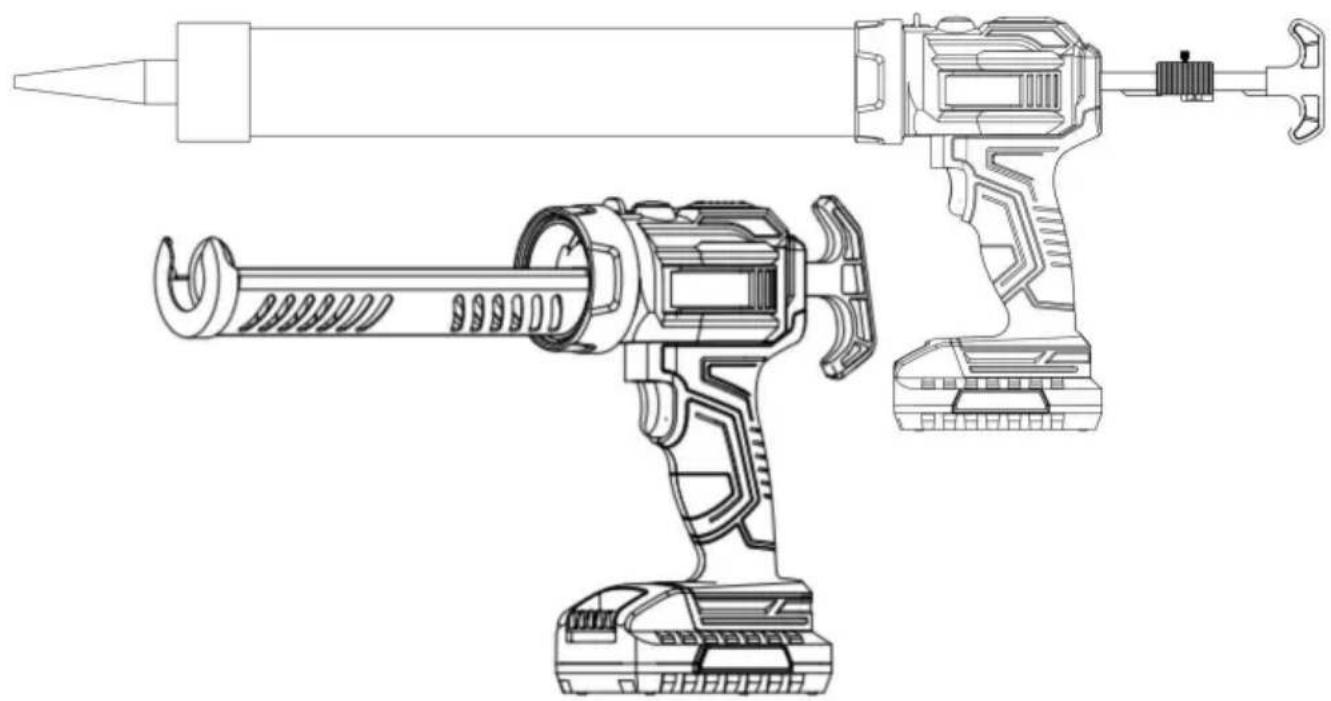

PISTOLA PER CALACATTATURE SENZA FILI

MODELLO:Q0V-CX51-20

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PISTOLA PER CALACATTATURE SENZA FILI

MODELLO:Q0V-CX51-20

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere le istruzioni manuale con attenzione.
	Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiutiUnione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito con i normali rifiuti domestici ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
	Dichiarazione della FCC:Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuti, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

IMPORTANTI AVVERTENZE DI SICUREZZA

ATTENZIONE: leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche

fornito con questo elettroutensile. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni per riferimento futuro. Il termine "utensile elettrico" nelle istruzioni di sicurezza si riferisce al tuo Pistola per silicone senza fili.

Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti.

b) Non utilizzare utensili elettrici in atmosfere esplosive, come ad esempio in presenza di di liquidi, gas o polvere infiammabili. Gli utensili elettrici creano scintille che possono incendiarsi la polvere o i fumi.
c) Tenere lontani i bambini e gli astanti mentre si utilizza un elettroutensile. Distrazioni può farti perdere il controllo.

Sicurezza elettrica

a) Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina in alcun modo.

non utilizzare adattatori con utensili elettrici con messa a terra. Spine non modificate

e prese corrispondenti ridurranno il rischio di scosse elettriche. b)

Evitare il contatto del corpo con superfici messe a terra o a massa, come tubi, radiatori, fornelli e frigoriferi.

C'è un rischio maggiore di scosse elettriche se il corpo è

messa a terra o messa a

terra. c) Non esporre gli utensili elettrici alla pioggia o a condizioni di bagnato. L'acqua che penetra in un utensile elettrico aumenterà il rischio di scosse elettriche.

d) Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare

l'utensile elettrico. Tenere il cavo lontano da calore, olio, bordi taglienti o parti in movimento.

I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e) Quando

si utilizza un elettroutensile all'aperto, utilizzare una prolunga adatta per

uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.

shock.

f) Se è inevitabile utilizzare un elettroutensile in un luogo umido, utilizzare un

alimentazione protetta da dispositivo di corrente (RCD). L'uso di un RCD riduce il rischio di scosse elettriche shock.

Sicurezza personale

a) Rimani vigile, guarda cosa stai facendo e usa il buon senso quando gestisci un

elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di

droghe, alcol o farmaci. Un momento di disattenzione durante l'uso di utensili elettrici

può causare gravi lesioni personali. b) Utilizzare

dispositivi di protezione individuale. Indossare sempre protezioni per gli occhi.

attrezzature come maschera antipolvere, scarpe antinfortunistiche antiscivolo, casco o udito

protezione utilizzata per le condizioni appropriate ridurrà i danni personali. c) Prevenire

l'avviamento involontario. Assicurarsi che l'interruttore sia in posizione di spegnimento prima

collegamento alla fonte di alimentazione e/o alla batteria, sollevamento o trasporto dell'utensile.

Trasportare utensili elettrici tenendo il dito sull'interruttore o alimentare utensili elettrici che

tenere l'interruttore acceso favorisce gli incidenti.

d) Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'utensile elettrico. Una chiave inglese o una chiave lasciata attaccata a una parte rotante dell'utensile elettrico può causare lesioni personali

infortunio. e) Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. Ciò consente migliore controllo dell'utensile elettrico in situazioni impreviste.

f) Vestitevi in modo appropriato. Non indossate abiti larghi o gioielli. Tenete i capelli e vestiti lontano dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono essere intrappolati in parti in movimento.
g) Se sono previsti dispositivi per il collegamento di sistemi di aspirazione e raccolta della polvere strutture, assicurarsi che siano collegate e utilizzate correttamente. Utilizzo di sistemi di raccolta della polvere può ridurre i rischi legati alla polvere.
h) Non lasciare che la familiarità acquisita con l'uso frequente degli strumenti ti permetta di diventare compiacenti e ignorano i principi di sicurezza degli utensili. Un'azione negligente può causare gravi lesioni in una frazione di secondo.

Uso e cura degli utensili elettrici

a) Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per la propria applicazione.

l'utensile elettrico corretto svolgerà il lavoro meglio e in modo più sicuro alla velocità per cui è stato progettato progettato. b)

Non utilizzare l'utensile elettrico se l'interruttore non lo accende e spegne. Qualsiasi utensile elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato. c) Scollegare la spina dalla fonte di alimentazione e/o rimuovere il pacco batteria, se

staccabile, dall'utensile elettrico prima di effettuare qualsiasi regolazione, sostituzione

accessori o per riporre gli utensili elettrici. Tali misure preventive di sicurezza riducono la rischio di avvio accidentale dell'utensile elettrico. d)

Conservare gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non consentirne l'uso a persone non hanno familiarità con l'utensile elettrico o con le presenti istruzioni per l'uso dell'utensile elettrico.

Gli utensili elettrici sono pericolosi nelle mani di utenti non addestrati. e) Manutenere

gli utensili elettrici e gli accessori. Controllare che non vi siano disallineamenti o inceppamenti di parti in movimento, rottura di parti e qualsiasi altra condizione che possa influire sulla potenza funzionamento dell'utensile. Se danneggiato, far riparare l'utensile elettrico prima dell'uso. Molti gli incidenti sono causati da utensili elettrici sottoposti a scarsa manutenzione.

f) Mantenere gli utensili da taglio affilati e puliti. Utensili da taglio adeguatamente mantenuti con affilatura i bordi taglienti hanno meno probabilità di incepparsi e sono più facili da controllare.

g) Utilizzare l'utensile elettrico, gli accessori e le punte degli utensili ecc. in conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da svolgere eseguito. L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe provocare una situazione pericolosa.
h) Mantenere le maniglie e le superfici di presa asciutte, pulite e prive di olio e grasso. Le maniglie e le superfici di presa scivolose non consentono una manipolazione e un controllo sicu dello strumento in situazioni impreviste.

Servizio

a) Far riparare l'elettroutensile da un tecnico qualificato utilizzando solo pezzi identici parti di ricambio. Ciò garantirà che la sicurezza dell'utensile elettrico sia mantenuta.

Istruzioni di sicurezza per utensili elettrici a batteria

1. impedire l'avvio involontario. Assicurarsi che l'interruttore sia in posizione off prima collegamento al pacco batteria, sollevamento o trasporto dell'utensile elettrico. Trasporto del elettroutensile con il tuo
   dito sull'interruttore o sull'elettroutensile che ha l'interruttore acceso invita incidenti.
2. Scollegare il pacco batteria dall'utensile elettrico prima di effettuare qualsiasi regolazione, cambiare accessori o riporre l'utensile elettrico. Tali misure di sicurezza preventive ridurre il rischio di avvio accidentale dell'elettroutensile.
3. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie che sia adatto per un tipo di batteria può creare un rischio di incendio se utilizzato con un altro pacco batteria.
4. Utilizzare utensili elettrici solo con pacchi batteria specificatamente designati. L'uso di qualsiasi altri pacchi batteria possono creare un rischio di lesioni e incendio
5. Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono creare una connessione da un terminale all'altro. Cortocircuitando i terminali della batteria insieme può causare ustioni o incendi.
6. In condizioni di utilizzo improprio, il liquido potrebbe fuoriuscire dalla batteria; evitare il contatto. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, cercare assistenza medica. Il liquido espulso dalla batteria può causare irritazioni o ustioni.

7. Non utilizzare un pacco batteria o un elettroutensile danneggiato o modificato. Danneggiato o le batterie modificate possono presentare un comportamento imprevedibile che può causare incendi, esplosioni o rischio di lesioni.

8. Non esporre la batteria o l'utensile elettrico al fuoco o a temperature eccessive.
   L'esposizione al fuoco o a temperature superiori a 265 °F può causare esplosioni.

9. Seguire tutte le istruzioni di ricarica e non caricare la batteria o l'elettroutensile al di fuori dell'intervallo di temperatura specificato nelle istruzioni. Carica non corretta o a

temperature al di fuori dell'intervallo specificato possono danneggiare la batteria e aumentare il rischio di incendio.

1. Far eseguire la manutenzione da un riparatore qualificato utilizzando solo pezzi di ricambio identici parti di ricambio. Ciò garantirà che la sicurezza del prodotto sia mantenuta.
2. Non modificare o tentare di riparare l'utensile elettrico o la batteria, salvo quanto indicato nelle istruzioni per l'uso e la cura.
3. Il caricabatterie si riscalda durante l'uso. Il calore del caricabatterie può accumularsi fino a livelli non sicuri e creare un rischio di incendio se non riceve una ventilazione adeguata, a causa di un guasto elettrico o se viene utilizzato in un ambiente caldo. Non posizionare il Caricabatterie su una superficie infiammabile. Non ostruire le prese d'aria del caricabatterie.

Evitare in particolare di posizionare il caricabatterie su tappeti e moquette; non sono solo infiammabili, ma ostruiscono anche le prese d'aria sotto il caricabatterie. Posizionare il caricabatterie su un superficie stabile, solida e non infiammabile (come un banco da lavoro in metallo stabile o pavimento in cemento) ad almeno 1 piede di distanza da tutti gli oggetti infiammabili, come tende o pareti. Tenere un estintore e un rilevatore di fumo nella zona. Frequentemente monitorare il caricabatterie e la batteria durante la ricarica.

1. Avvertenze di sicurezza per le batterie al litio LE BATTERIE AL LITIO CONSERVANO UNA GRANDE QUANTITÀ DI ENERGIA E PROVOCERÀ INCENDI O ESPLODERÀ SE TRATTATA MALAMENTE:

a. Mantenere il pacco batteria

asciutto. b. NON EFFETTUARE NESSUNA DELLE SEGUENTI OPERAZIONI SUL PACCO BATTERIA: • Aprire, • Far cadere, • Cortocircuitare, • Forare, • Incenerire, o • Esporre a temperature superiori superiore a 265°F.

c. Caricare la batteria solo secondo le istruzioni del caricabatterie. d. Ispezionare la batteria prima di ogni utilizzo; non utilizzarla o caricarla se danneggiata.

Altre norme di sicurezza

ÿ Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti. ÿ Non utilizzare utensili elettrici in atmosfere esplosive, come in presenza di di liquidi, gas o polvere infiammabili. Gli utensili elettrici creano scintille che possono incendiarsi la polvere o i fumi.

ÿ Tenere lontani i bambini e gli astanti mentre si utilizza un elettroutensile. Distrazioni può farti perdere il controllo.
ÿ Rimani vigile, guarda cosa stai facendo e usa il buon senso quando gestisci un elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.
ÿ Utilizzare dispositivi di protezione individuale, come maschera antipolvere, dispositivi di sicurezza antiscivolo scarpe, casco o protezione acustica utilizzati per le condizioni appropriate ridurre i danni personali.
ÿ Prevenire l'avvio involontario. Assicurarsi che l'interruttore sia in posizione off prima collegamento alla fonte di alimentazione e/o al pacco batteria, sollevamento o trasporto dell'utensile.
ÿ Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. Ciò consente migliore controllo dell'utensile elettrico in situazioni impreviste.
ÿ Vestiti in modo appropriato. Non indossare abiti larghi o gioielli. Tieni i capelli e vestiti lontano dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono essere intrappolati nelle parti in
movimento. ÿ Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici, come la carta fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono creare un collegamento da un terminale all'altro.
ÿ Far riparare l'elettroutensile da un tecnico qualificato utilizzando solo pezzi identici parti di ricambio. Ciò garantirà la sicurezza dell'utensile elettrico mantenuto.

SALVA QUESTE ISTRUZIONI

PARAMETRI TECNICI

Modello	Modello Q0V-CX51-20
Tensione nominale:	20V
Velocità di calafataggio:	1-4 mm/secondo
Corrente di lavoro:	1A
Corrente LED:	200 mA (solo per canna corta da 300 ml)
Lumen LED:	400-450LM (solo per canna corta da 300 ml)
Pressione di esercizio:	270 kg
Orario di lavoro:	4 ore
Temperatura colore LED:	6000-6500K (solo per canna corta da 300 ml)
Display a colori a LED:	70-75Ra (solo per canna corta da 300 ml)

DESCRIZIONE FUNZIONALE

1. APPLICAZIONI

ÿ È possibile utilizzare questo strumento per i seguenti scopi:

ÿ Sigillare le crepe per mantenere l'aria condizionata della casa all'interno mantenendola aria non condizionata all'esterno, aumentando l'efficienza energetica della tua casa.

ÿ Riempire buchi e crepe prima di verniciare. ÿ

Creare una barriera contro l'umidità attorno alle aree che potrebbero essere danneggiate dall'acqua. ÿ Sigillare le crepe per impedire agli insetti di entrare in casa. ÿ

Applicare l'adesivo.

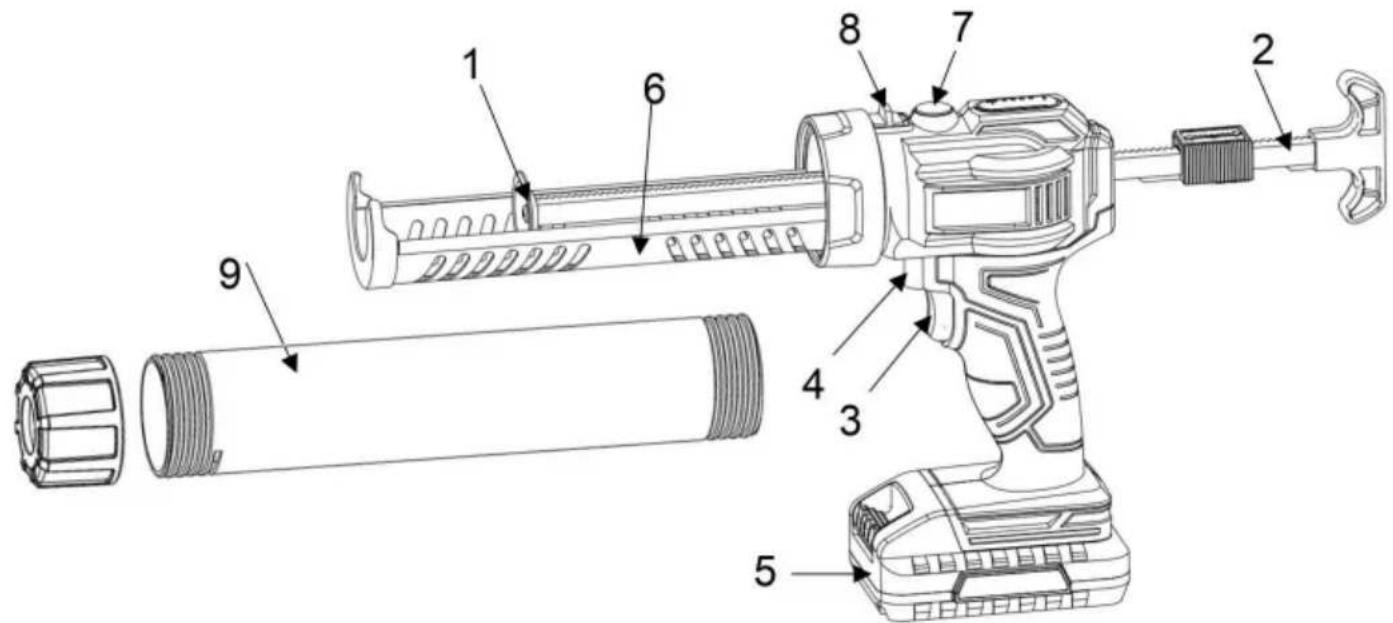

2. DETTAGLI DEL PRODOTTO

1. Asta dello stantuffo
2. Maniglia dell'asta dello stantuffo
3. Pulsante di avvio

Batteria

1. Barile corto da 300 ml
2. Interruttore della
   luce 8. Interruttore di sostituzione della
   canna 9. Canna lunga da 600 ml4. Interruttore a grilletto 5.

ISTRUZIONI PER L'USO

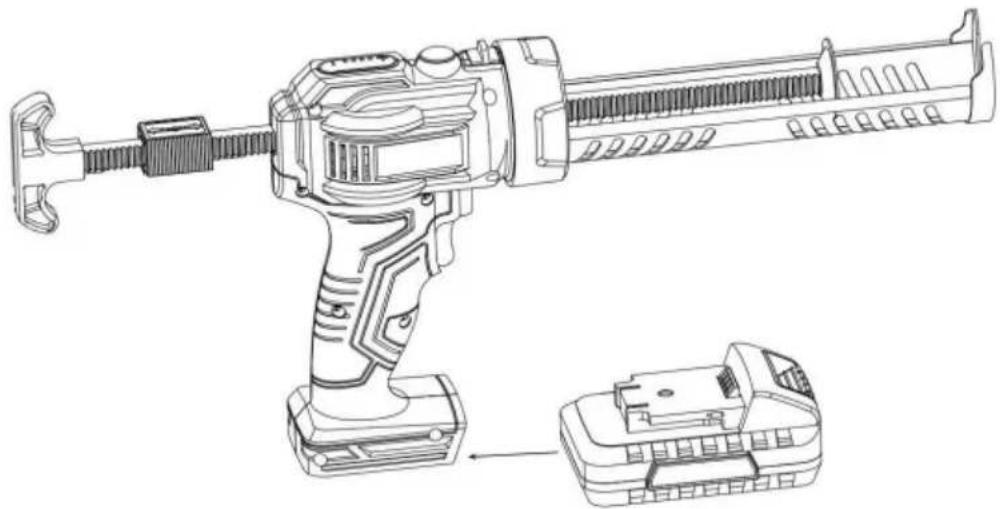

1. PER INSTALLARE LA BATTERIA

Spingere la batteria sul fondo della pistola.

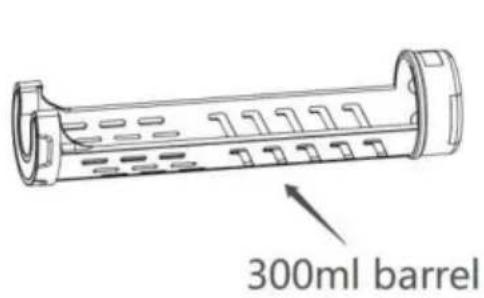

Per installare la canna della cartuccia da 300 ml, basta inserire la canna nella baionetta con un angolo di 90° e ruotarla indietro fino a sentire un suono, ovvero il fissaggio è completato.

Inoltre, è necessario modificare la lunghezza dell'asta dello stantuffo per adattarla al cilindro da 300 ml.

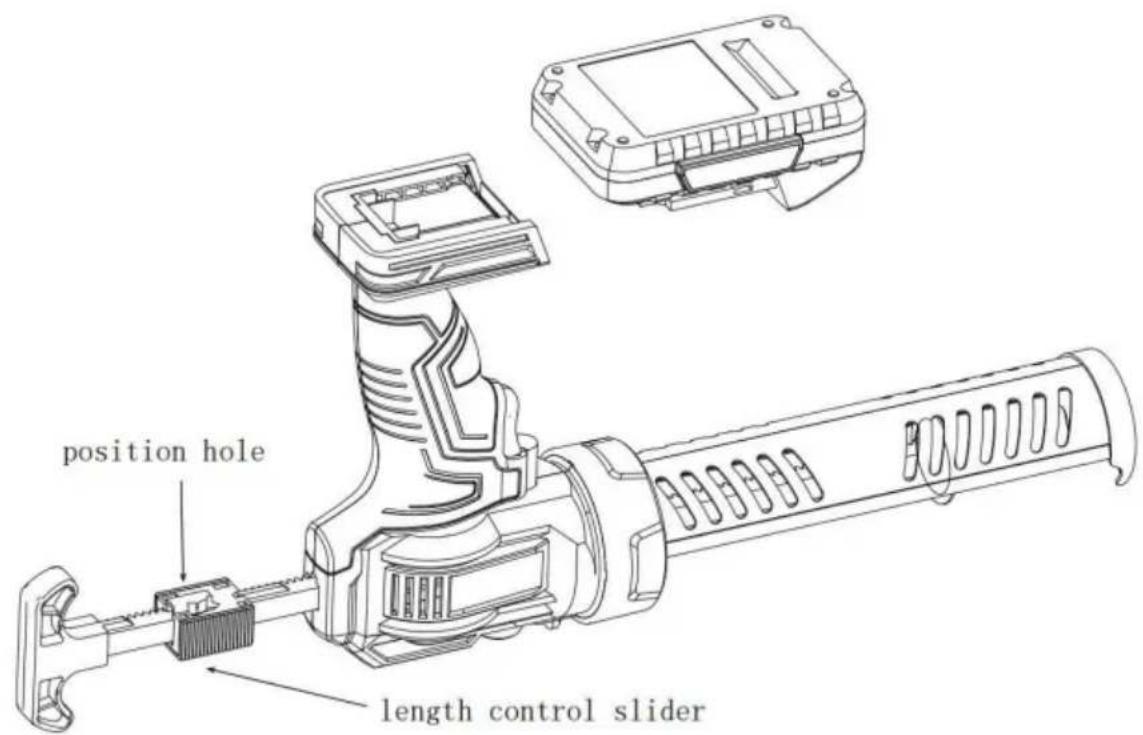

Come mostrato nella figura seguente, far scorrere il cursore di controllo della lunghezza verso sinistra finché non si blocca nel foro di posizione e non può muoversi in avanti.

position hole length control slider

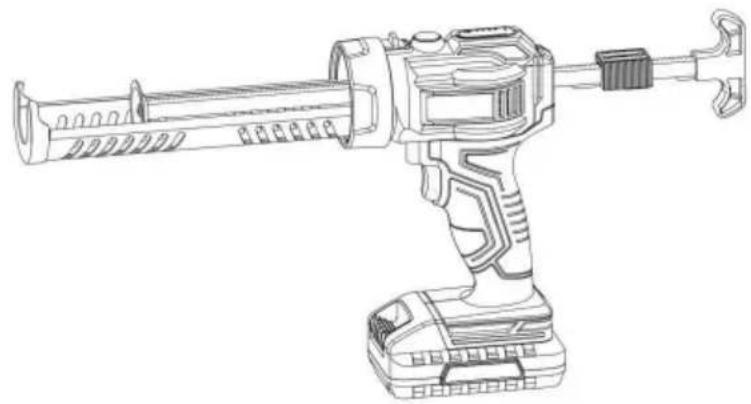

In questo modo otterrai una pistola per colla da 300 ml.

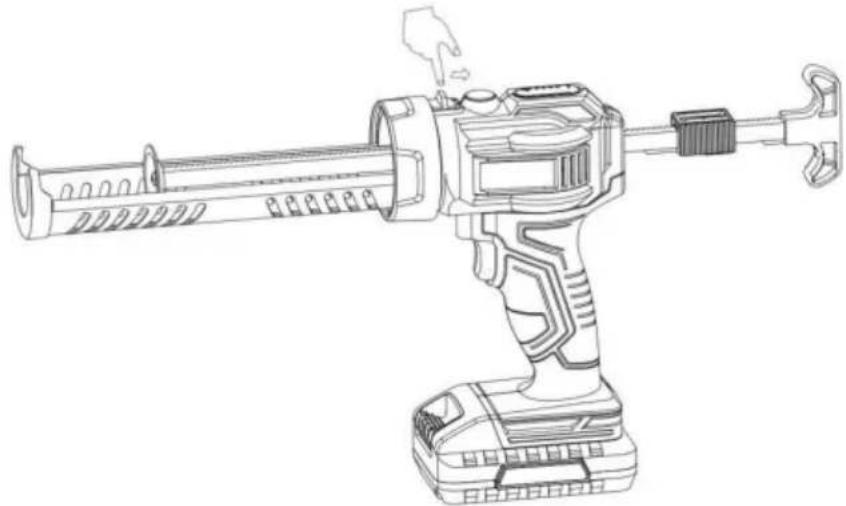

Per rimuovere la cartuccia da 300 ml, tirare leggermente l'interruttore di sostituzione della cartuccia indietro, ruotando contemporaneamente la canna di 90 e tirarlo fuori.

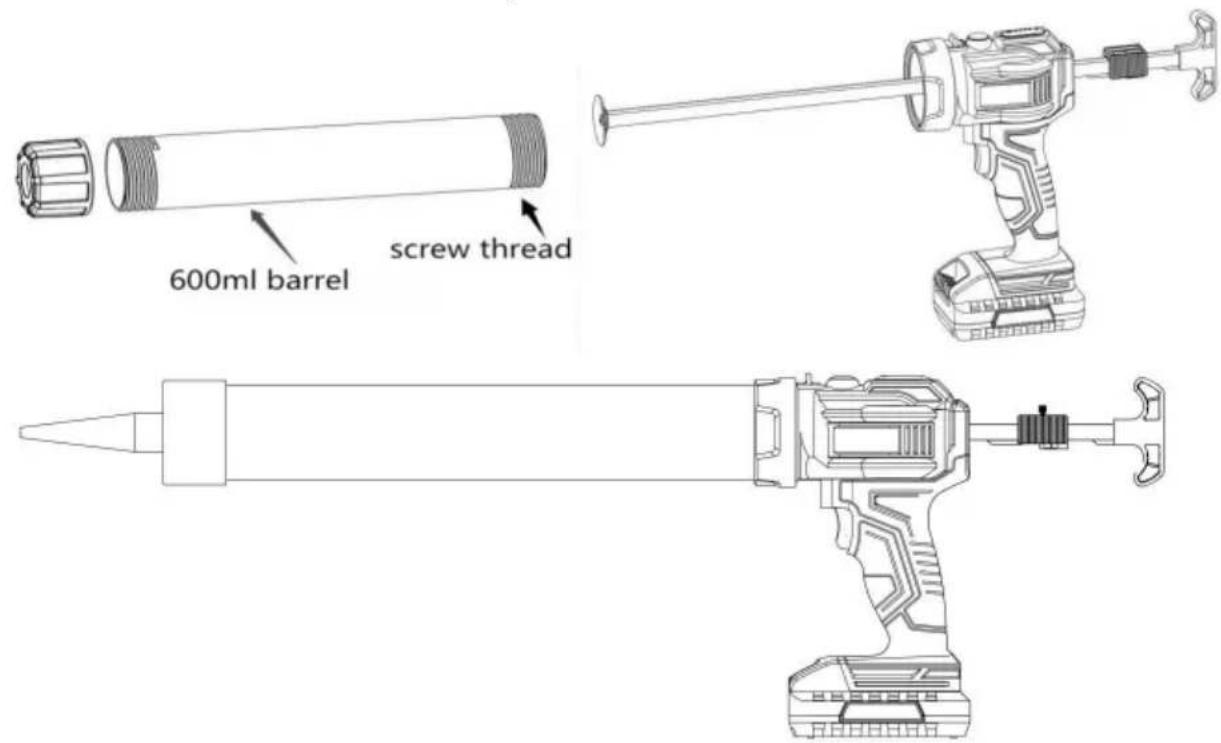

Per installare la cartuccia da 600 ml, ruotare direttamente la canna.

Per accendere la pistola per silicone, premere il grilletto dell'interruttore.

Per spegnere la pistola per silicone, rilasciare il grilletto dell'interruttore.

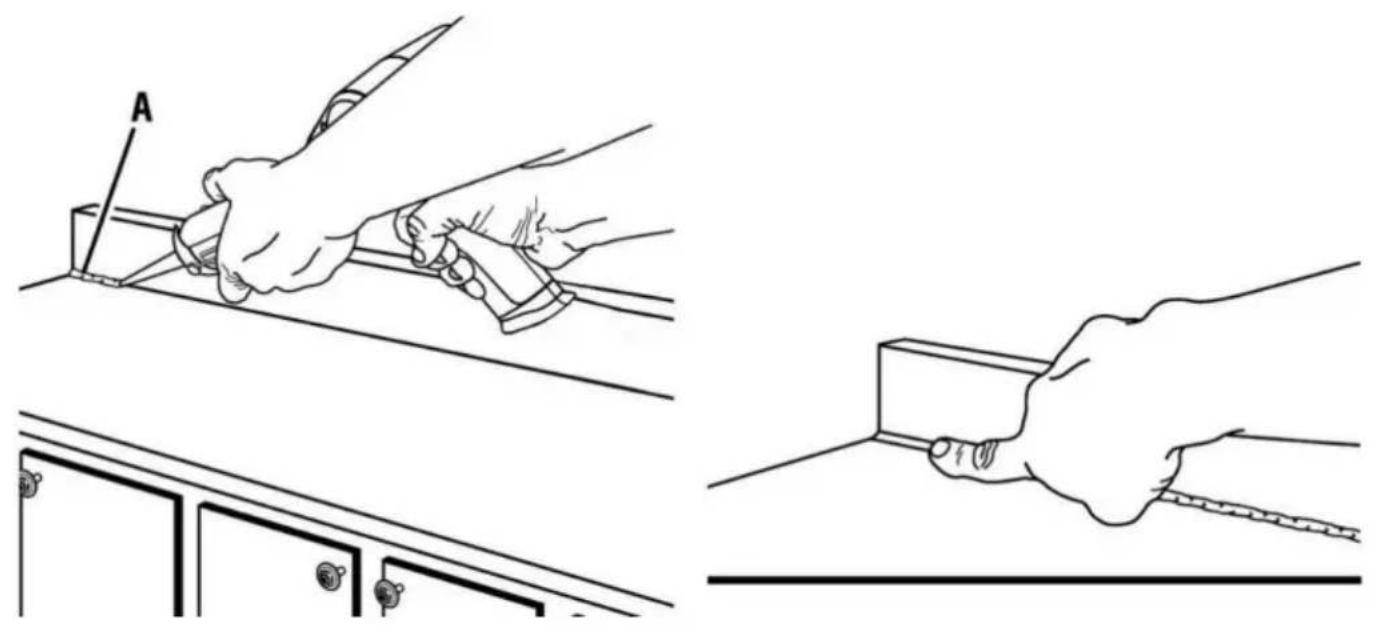

4. APPLICAZIONE DEL CALCESTRUZZO

Rimozione di polvere, sporcizia o resti di vecchia sigillatura. Assicurarsi che l'area da

il calafataggio è pulito e asciutto.

Tieni la pistola leggermente inclinata. Se stai riempiendo una crepa, inserisci il beccuccio nella crepa se

possibile; in caso contrario, far scorrere la pistola per calafataggio lungo la superficie.

Premere il grilletto per far fuoriuscire il mastice dalla punta del tubo.

Se il cordone di stucco è troppo stretto, tagliare nuovamente l'ugello per ottenere un'apertura più grande.

Tuttavia, è meglio applicare uno strato sottile di stucco e aggiungerne un po' di più se necessario.

piuttosto che applicarne troppo e tentare di rimuovere l'eccesso.

Se è bloccato, è possibile rilasciare il grilletto dell'interruttore e l'asta di immersione verrà

sbloccare e arretrare automaticamente, controllare e assicurarsi che:

La punta dell'ugello è tagliata.

La guarnizione interna del tubo di sigillatura è rotta.

Il materiale indurito viene rimosso dall'ugello.

Il tubo di calafataggio non è danneggiato o congelato.

L'asta dello stantuffo è priva di materiali adesivi/sigillanti.

Se il motore continua a spegnersi, provare un altro tubo di materiale o portare l'utensile in un centro di assistenza autorizzato.

Muovi con attenzione la pistola per calafataggio a un ritmo uniforme lungo lo spazio da riempire mentre continuare a premere il grilletto dell'interruttore. Assicurarsi che il mastice entri in pieno contatto

con entrambe le superfici di applicazione. Se necessario, utilizzare il dito per premere delicatamente la sigillare un angolo o una crepa.

MANUTENZIONE

Durante la manutenzione, utilizzare solo parti di ricambio identiche. L'uso di altre parti potrebbe creare un pericolo o danneggiare il prodotto.

Per evitare gravi lesioni personali, rimuovere sempre le batterie dal prodotto

durante la pulizia o durante qualsiasi intervento di manutenzione.

Evitare di usare solventi quando si puliscono parti in plastica. La maggior parte delle plastiche è suscettibile a

danni da vari tipi di solventi commerciali e possono essere danneggiati dai loro

utilizzare. Utilizzare indumenti puliti per rimuovere sporco, polvere, olio, grasso, ecc.

Non lasciare mai che liquidi per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc., entrino in contatto con le

parti in plastica. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, il che può causare

gravi lesioni personali.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Viale della Vittoria, 18/A

Rappresentante della CE

E-CrossStu GmbH

Magonza Landstr.69,

60329 Francoforte sul Meno.
