Produkttyp	Kabellose Kartuschenpistole
Marke	Vevor
Modell	Q0V-CX51-20
Nennspannung	20 V
Auftragsgeschwindigkeit	1-4 mm/s
Arbeitsstrom	1 A
Arbeitsdruck	270 kg
Betriebsdauer	4 Stunden
LED-Beleuchtung (300 ml Kartusche)	400-450 Lumen, Temperatur 6000-6500K
LED-Farbwiedergabe (300 ml Kartusche)	70-75 Ra
Kartuschenkapazität	300 ml und 600 ml
Batterietyp	Lithium-Ionen (20 V)
Anwendungen	Rissabdichtung, Lochfüllung, Feuchtigkeitssperre, Insektenschutz, Klebstoffauftrag
Entriegelungsfunktion	Abzug loslassen, um die Kolbenstange automatisch zurückzuziehen
Sicherheitsausrüstung	Schutzbrille und Handschuhe empfohlen
Wartung	Mit einem sauberen Tuch reinigen, Lösungsmittel vermeiden, Batterie vor Wartung entfernen
Ersatzteile	Nur identische Teile verwenden, von qualifiziertem Fachmann reparieren lassen
Gewicht (geschätzt)	Etwa 1,5 kg
Abmessungen (geschätzt)	Etwa 30 x 20 x 10 cm
Garantie	Technische Unterstützung und elektronische Garantieurkunde auf www.vevor.com/support

Häufig gestellte Fragen - Q0V-CX51-20 Vevor

Wie installiere ich den Akku an der Kartuschenpistole Vevor Q0V-CX51-20?

Schieben Sie den Akku von unten in die Pistole, bis er einrastet. Stellen Sie sicher, dass sich der Schalter in der Position Aus befindet, bevor Sie den Akku anschließen.

Wie wechsle ich die Kartusche von 300 ml auf 600 ml?

Um von der 300-ml- auf die 600-ml-Kartusche zu wechseln, entfernen Sie die 300-ml-Kartusche, indem Sie leicht am Kartuschenwechsel-Schalter ziehen und um 90° drehen. Setzen Sie die 600-ml-Kartusche direkt ein. Passen Sie auch die Länge der Kolbenstange mit dem Längenregler an.

Was tun, wenn kein Dichtstoff austritt oder der Motor stoppt?

Lassen Sie den Abzug los, damit die Kolbenstange automatisch zurückgezogen wird. Überprüfen Sie, ob die Düsenspitze abgeschnitten, die Innenfolie des Tubes durchstochen, kein ausgehärtetes Material in der Düse und das Tube unbeschädigt ist. Wenn das Problem weiterhin besteht, versuchen Sie ein anderes Tube oder wenden Sie sich an einen autorisierten Kundendienst.

Wie reinige ich die Kartuschenpistole nach Gebrauch?

Entfernen Sie vor der Reinigung immer den Akku. Verwenden Sie ein sauberes Tuch, um Schmutz, Staub oder Öl zu entfernen. Vermeiden Sie Lösungsmittel, da diese Kunststoffteile beschädigen können. Verwenden Sie keine Bremsflüssigkeit, Benzin oder Erdölprodukte.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Tragen Sie eine Schutzbrille und Handschuhe. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Vermeiden Sie explosive Atmosphären. Tragen Sie keine lockere Kleidung oder Schmuck. Halten Sie Kinder und Zuschauer fern.

Wie lade ich den Akku auf?

Verwenden Sie nur das vom Hersteller angegebene Ladegerät. Laden Sie den Akku nicht außerhalb des angegebenen Temperaturbereichs. Stellen Sie das Ladegerät nicht auf brennbare Oberflächen und sorgen Sie für ausreichende Belüftung.

Wie schalte ich die LED-Beleuchtung ein/aus?

Die LED-Beleuchtung ist in die kurze 300-ml-Kartusche integriert. Verwenden Sie den Lichtschalter an der Pistole, um die LED ein- oder auszuschalten.

Kann die Pistole zum Auftragen von Klebstoff verwendet werden?

Ja, das Werkzeug ist für das Auftragen von Dichtstoff, Kitt und Klebstoff ausgelegt. Verwenden Sie die entsprechende Kartusche und befolgen Sie die Anwendungshinweise.

Wie bewahre ich die Kartuschenpistole auf?

Entfernen Sie den Akku und reinigen Sie das Werkzeug. Lagern Sie es an einem trockenen Ort außerhalb der Reichweite von Kindern. Vermeiden Sie extreme Temperaturen.

Wo erhalte ich Ersatzteile oder eine Reparatur?

Lassen Sie das Werkzeug nur von einem qualifizierten Techniker reparieren, der identische Teile verwendet. Für technische Unterstützung und die Garantieurkunde besuchen Sie www.vevor.com/support.

BEDIENUNGSANLEITUNG Q0V-CX51-20 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

AKKU-DICHTUNGSPISTOLE

MODELL:Q0V-CX51-20

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht notwendigerweise, dass sie alle von uns angebotenen

Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

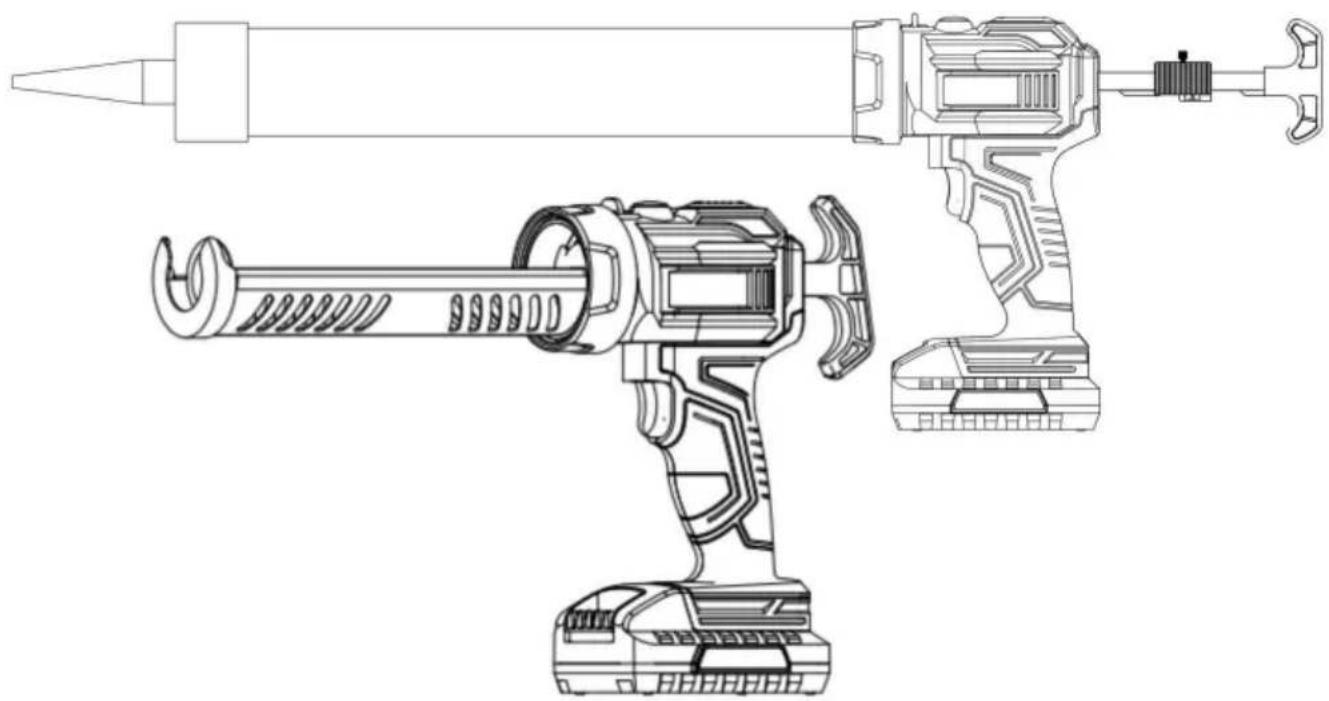

AKKU-DICHTUNGSPISTOLE

MODELL:Q0V-CX51-20

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Umdas Verletzungsrisiko zu verringern, müssen Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorglättig durch.
	Warnung:Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Achtung:Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.
	KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.
	FCC-Erklärung:Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:(1) Dieses Gerät darf keine schädliche Interferenzen, und (2) dieses Gerät muss alle Interferenzen akzeptieren empfangen werden, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden.

Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen für zukünftiges Nachschlagen auf. Der Begriff "Elektrowerkzeug" in den Sicherheitshinweisen bezieht sich auf Ihre Akku-Kartuschenpistole.

Sicherheit am Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen.

b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkung kann dazu führen, dass Sie die Kontrolle verlieren.

Elektrische Sicherheit

a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals in irgendeiner Weise. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrowerkzeuge

nicht Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines Stromschlags.

d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein Verlängerungskabel, das für die Verwendung im Freien geeignet ist.

Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko eines elektrischen Schlags.

f) Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (RCD) geschützte Stromversorgung. Die Verwendung eines RCD verringert das Risiko eines elektrischen Schlags.

Persönliche Sicherheit

a) Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand beim Bedienen eines

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von

Drogen, Alkohol oder Medikamenten. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen

kann zu schweren Verletzungen führen. b) Verwenden

Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz

Schutzvorrichtungen, die unter geeigneten Bedingungen verwendet werden, verringern Verletzungen. c)

Vermeiden Sie unbeabsichtigtes Einschalten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor

Sie das Werkzeug an die Stromquelle und/oder den Akku anschließen, es aufnehmen oder tragen.

Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen,

wenn der Schalter eingeschaltet ist, führt zu Unfällen.

d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel. Ein Schlüssel, der in einem rotierenden Teil des Elektrowerkzeugs steckt, kann zu Verletzungen führen.

e)

Überstrecken Sie sich nicht. Achten Sie stets auf den richtigen Stand und das Gleichgewicht. Dadurch haben Sie eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen.

f) Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihre Haare und Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.

werden. g) Wenn Vorrichtungen für den Anschluss von Staubabsaug- und Staubsammeleinrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung von Staubabsaugung kann die staubbedingten Gefahren verringern.

h) Lassen Sie sich nicht durch häufigen Gebrauch von Werkzeugen verwöhnen.

nachlässig und ignorieren Sie die Sicherheitsgrundsätze für Werkzeuge. Eine unachtsame Handlung kann schwere Verletzungen innerhalb von Sekundenbruchteilen verursachen.

Verwendung und Pflege von Elektrowerkzeugen

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das richtige Elektrowerkzeug. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der Leistung, für die es bestimmt ist.

b) Benutzen

Sie das Elektrowerkzeug nicht, wenn der Schalter nicht funktioniert. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Stromquelle und/oder entfernen Sie den Akkupack, wenn Sie das Elektrowerkzeug abmontieren, bevor Sie Einstellungen vornehmen, den

Zubehör oder Lagerung von Elektrowerkzeugen. Solche vorbeugenden Sicherheitsmaßnahmen verringern die Gefahr eines unbeabsichtigten Startens des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, das Elektrowerkzeug nicht benutzen. Elektrowerkzeuge sind in den Händen von unerfahrenen Benutzern gefährlich. e) Warten Sie Elektrowerkzeuge und Zubehör gut. Überprüfen Sie, ob die beweglichen Teile, Bruch von Teilen und alle anderen Bedingungen, die die Leistung beeinträchtigen können, bei Beschädigungen repariert werden müssen, bevor das Elektrowerkzeug verwendet wird. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Gut gewartete Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren.

g) Benutzen Sie das Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. gemäß diesen Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Zwecke kann zu einer gefährlichen Situation führen.

h) Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen ermöglichen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal reparieren und verwenden Sie dazu Ersatzteile. Damit bleibt die Sicherheit des Elektrowerkzeugs erhalten.

Sicherheitshinweise für Akku-Elektrowerkzeuge

1. Unbeabsichtigtes Starten verhindern. Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie das Elektrowerkzeug an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie das Elektrowerkzeug mit dem Finger auf dem Schalter tragen oder es bei eingeschaltetem Schalter einschalten, kann dies zu Unfällen führen.

Wenn Sie das Elektrowerkzeug mit dem Finger auf dem Schalter tragen oder es bei eingeschaltetem Schalter einschalten, kann dies zu Unfällen führen.

1. Trennen Sie den Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Risiko eines unbeabsichtigten Startens des Elektrowerkzeugs.
2. Laden Sie nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das nur für einen Akkutyp geeignet ist, kann bei Verwendung mit anderen Akkus Brandgefahr verursachen.
3. Benutzen Sie Elektrowerkzeuge nur mit den dafür vorgesehenen Akkus. Die Verwendung anderer Akkus kann Verletzungs- und Brandgefahr verursachen.
4. Wenn der Akku nicht verwendet wird, halten Sie ihn von anderen Metallgegenständen fern, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung von einem Anschluss zum anderen herstellen können. Durch Kurzschließen der Batterieanschlüsse kann es zu Verbrennungen oder Feuer kommen.
5. Bei unsachgemäßer Handhabung kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie den Kontakt. Bei versehentlichem Kontakt mit Wasser spülen. Wenn Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich einen Arzt auf. Aus der Batterie austretende Flüssigkeit kann zu Reizungen oder Verbrennungen führen.
6. Verwenden Sie keinen beschädigten oder modifizierten Akku oder Elektrowerkzeug. Beschädigte oder modifizierte Batterien können unvorhersehbares Verhalten zeigen, was zu Feuer, Explosion oder Verletzungsgefahr führen kann.
7. Setzen Sie Akkus oder Elektrowerkzeuge keinem Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 135 °C besteht Explosionsgefahr.
8. Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Elektrowerkzeug nicht außerhalb des in der Anleitung angegebenen Temperaturbereichs. Falsches Laden oder bei

Temperaturen außerhalb des angegebenen Bereichs können den Akku beschädigen und die Brandgefahr erhöhen.

1. Lassen Sie die Wartung nur von einem qualifizierten Reparaturfachmann durchführen und verwenden Sie dabei nur identische Ersatzteile. Dadurch wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.
2. Verändern Sie das Elektrowerkzeug oder den Akku nicht und versuchen Sie auch nicht, ihn zu reparieren, es sei denn, in der Gebrauchs- und Pflegeanleitung angegeben.
3. Das Ladegerät wird während des Gebrauchs heiß. Die Hitze des Ladegeräts kann bis zu unsichere Werte ansteigen und eine Brandgefahr darstellen, wenn es aufgrund eines elektrischen Fehlers nicht ausreichend belüftet wird oder wenn es in einer heißen Umgebung verwendet wird. Stellen Sie das Ladegerät nicht auf einer brennbaren Oberfläche ab. Blockieren Sie keine Lüftungsöffnungen am Ladegerät. Vermeiden Sie insbesondere, das Ladegerät auf Teppichen und Läufern aufzustellen. Diese sind nicht nur entflammbar, sondern verstopfen auch die Belüftung unter dem Ladegerät. Stellen Sie das Ladegerät auf eine stabile, feste, nicht brennbare Oberfläche (wie eine stabile Metallwerkbank oder Betonboden) mindestens 1 Fuß entfernt von allen brennbaren Gegenständen, wie Vorhängen oder Wänden. Halten Sie einen Feuerlöscher und einen Rauchmelder in der Umgebung bereit. Überwachen Sie das Ladegerät und den Akku während des Ladevorgangs häufig.
4. Sicherheitshinweise für Lithium-Batterien Lithium-Batterien speichern eine große

ENERGIEMENGE UND KÖNNEN BEI FALSCHER BEHANDLUNG FEUER FANGEN ODER EXPLODIEREN:

a. Halten Sie den Akku trocken. b.

LASSEN SIE DEN BATTERIEPACK NICHT ÖFFNEN, FALLS HERUNTERFALLEN, KURZSCHLIESSEN,

DURCHSTECHEN, VERBRENNEN ODER TEMPERIEREN.

als 265 °F.

c. Laden Sie den Akku nur gemäß den Anweisungen des Ladegeräts auf. d. Überprüfen Sie den

Akku vor jedem Gebrauch. Verwenden oder laden Sie ihn nicht, wenn er beschädigt ist.

Weitere Sicherheitsregeln

Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen.

Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

der Staub oder die Dämpfe.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Dies kann dazu führen, dass Sie die Kontrolle verlieren. Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand beim Bedienen eines Elektrowerkzeugs. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Benutzen Sie persönliche Schutzausrüstung wie Staubmaske, rutschfeste Schuhe, Schutzhelm oder Gehörschutz, die den jeweiligen Bedingungen entsprechend getragen werden, um Personenschäden zu reduzieren. Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Sie das Werkzeug an die Stromquelle und/oder den Akkupack anschließen, es aufnehmen oder tragen. Überstrecken Sie sich nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das Gleichgewicht. Dadurch haben Sie eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen. Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihre Haare und Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen gefangen werden. Wenn die Batterie nicht verwendet wird, halten Sie sie von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung von einem Terminal zum anderen herstellen könnten. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit identischen Ersatzteilen reparieren. Damit wird die Sicherheit des Elektrowerkzeugs gewährleistet.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

TECHNISCHE PARAMETER

Modell	Q0V-CX51-20
Nennspannung:	20 V
Verstemmgeschwindigkeit:	1-4mm/s
Arbeitsstrom:	1A
LED Strom:	200 mA (nur für 300 ml kurzes Fass)
LED-Lumen:	400–450 lm (nur für 300 ml Kurzzylinder)
Betriebsdruck:	270 kg
Arbeitszeit:	4 Stunden
LED-Farbtemperatur:	6000–6500 K (nur für 300 ml Kurzzylinder)
LED-Farbanzeige:	70–75 Ra (nur für 300 ml kurzes Fass)

FUNKTIONSBESCHREIBUNG

1. ANWENDUNGEN

Sie können dieses Werkzeug für folgende Zwecke verwenden:

Abdichten von Rissen, um die klimatisierte Luft Ihres Hauses im Inneren zu halten und gleichzeitig zu verhindern, dass unkonditionierte Luft nach draußen gelangt, was die Energieeffizienz Ihres Zuhauses steigert.

Füllen von Löchern und Rissen vor dem Streichen.

Erstellen einer Feuchtigkeitsbarriere um Bereiche, die durch Wasser beschädigt werden könnten. Abdichten von Rissen, um zu verhindern, dass Insekten in Ihr Haus kriechen. Auftragen von Klebstoff.

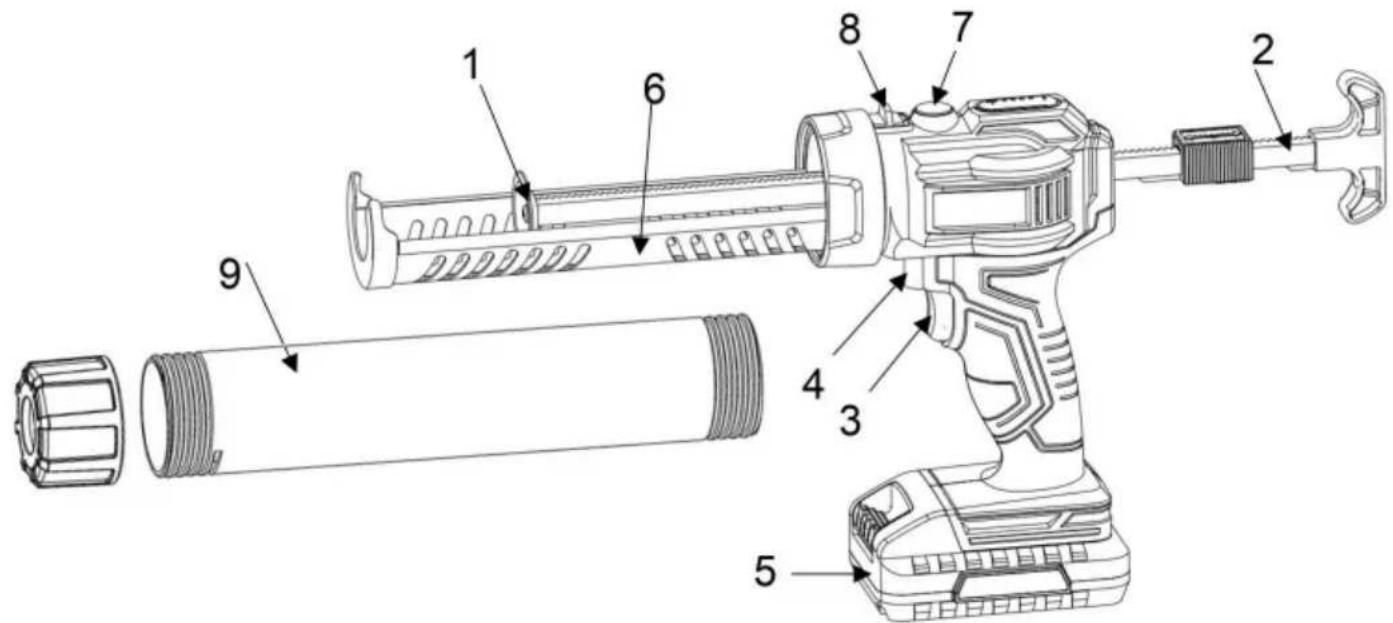

2. PRODUKTDETAILS

1. Kolbenstange
2. Kolbenstangengriff
3. Start-Taste
4. Batterie
5. 300ml kurzer Lauf
6. Lichtschalter
7. Fasswechselschalter 9.

600ml langes Fass4. Schalterauslöser

BEDIENUNGSANLEITUNG

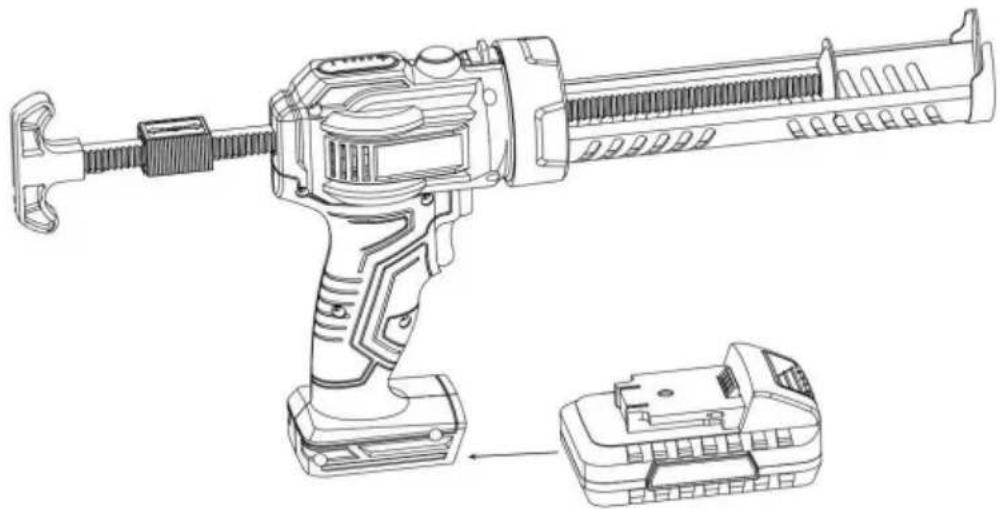

1. SO INSTALLIEREN SIE DIE BATTERIE

Schieben Sie die Batterie an die Unterseite der Pistole.

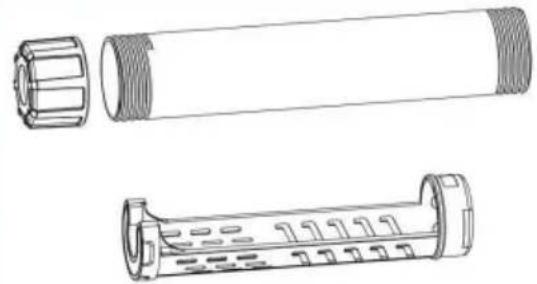

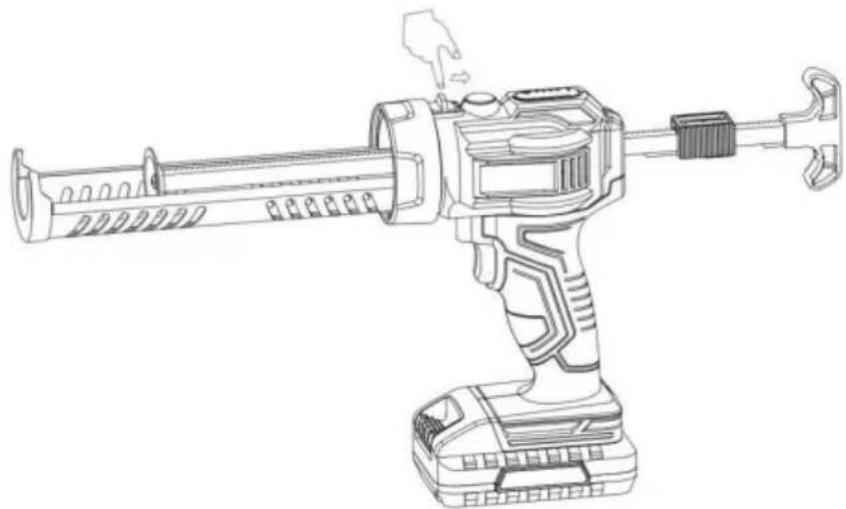

2. INSTALLATION UND AUSTAUSCH DES LAUFES

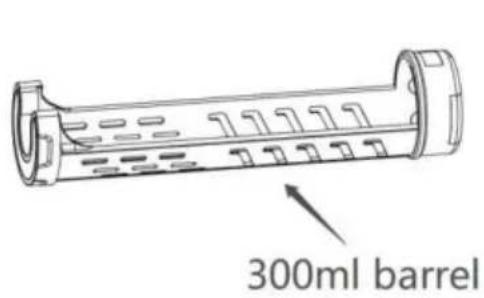

Um den Zylinder einer 300ml-Kartusche zu montieren, stecken Sie den Zylinder einfach im 90°-Winkel in das Bajonett und drehen Sie ihn nach hinten, bis ein Geräusch zu hören ist. Damit ist die Fixierung abgeschlossen.

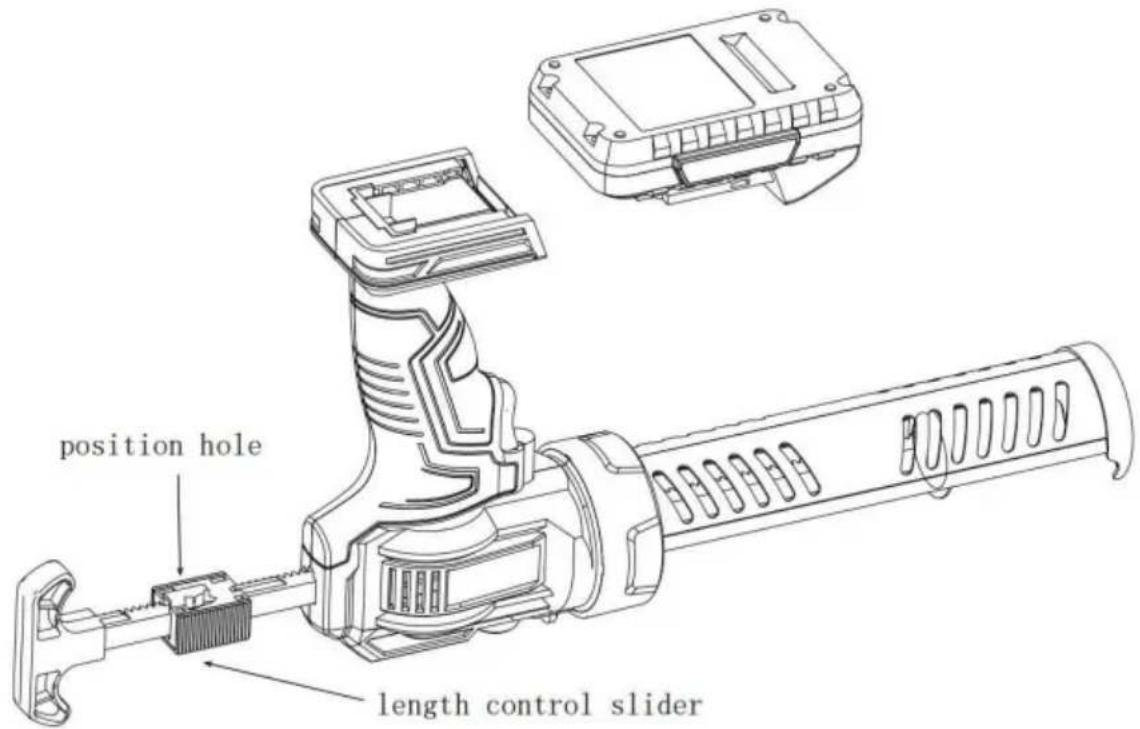

Außerdem müssen Sie die Länge der Kolbenstange ändern, damit sie zum 300-ml-Fass passt. Schieben Sie den Längenregler wie in der folgenden Abbildung gezeigt nach links, bis er im Positionsloch feststeckt und sich nicht mehr vorwärts bewegen lässt.

Auf diese Weise erhalten Sie eine 300ml Heißklebepistole.

Um den 300-ml-Kartuschenzylinder zu entfernen, ziehen Sie leicht den Zylinderwechselschalter nach hinten, drehen Sie gleichzeitig den Lauf um 90 Grad und ziehen Sie ihn heraus.

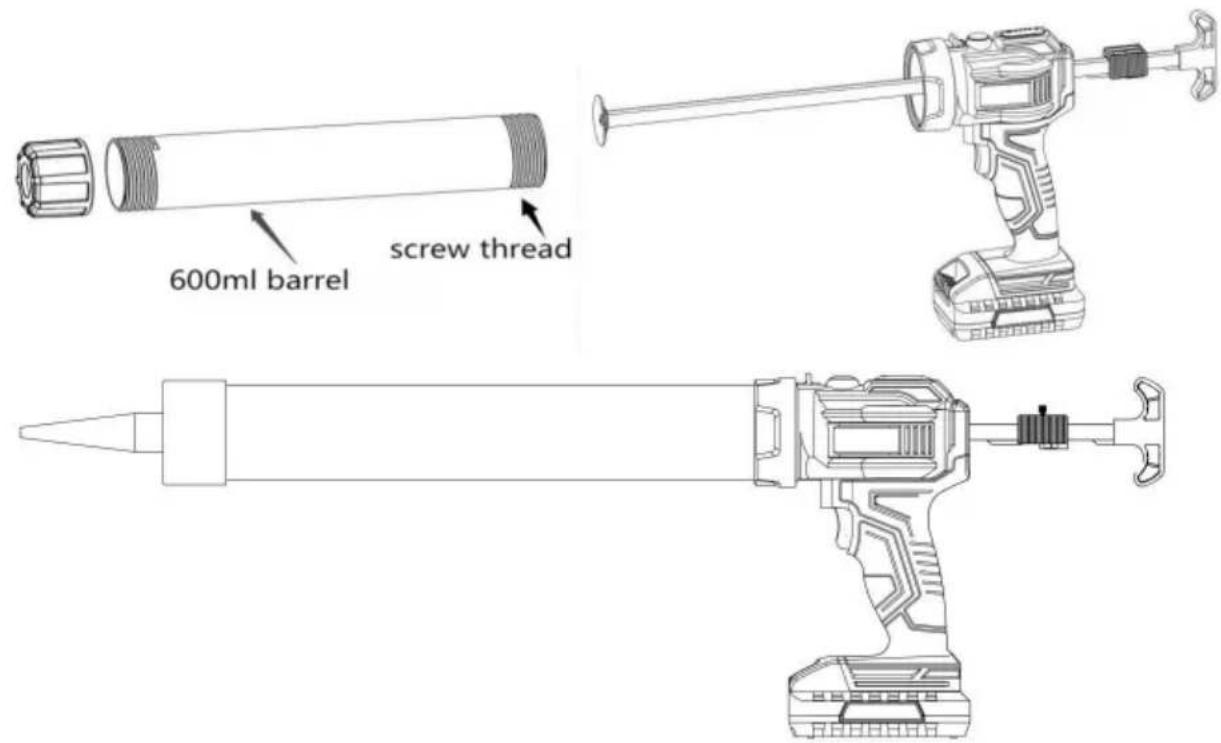

Um einen 600-ml-Kartuschenzylinder zu installieren, drehen Sie den Zylinder direkt.

Um die Kartuschenpistole einzuschalten, drücken Sie den Auslöseschalter.

Um die Kartuschenpistole auszuschalten, lassen Sie den Auslöseschalter los.

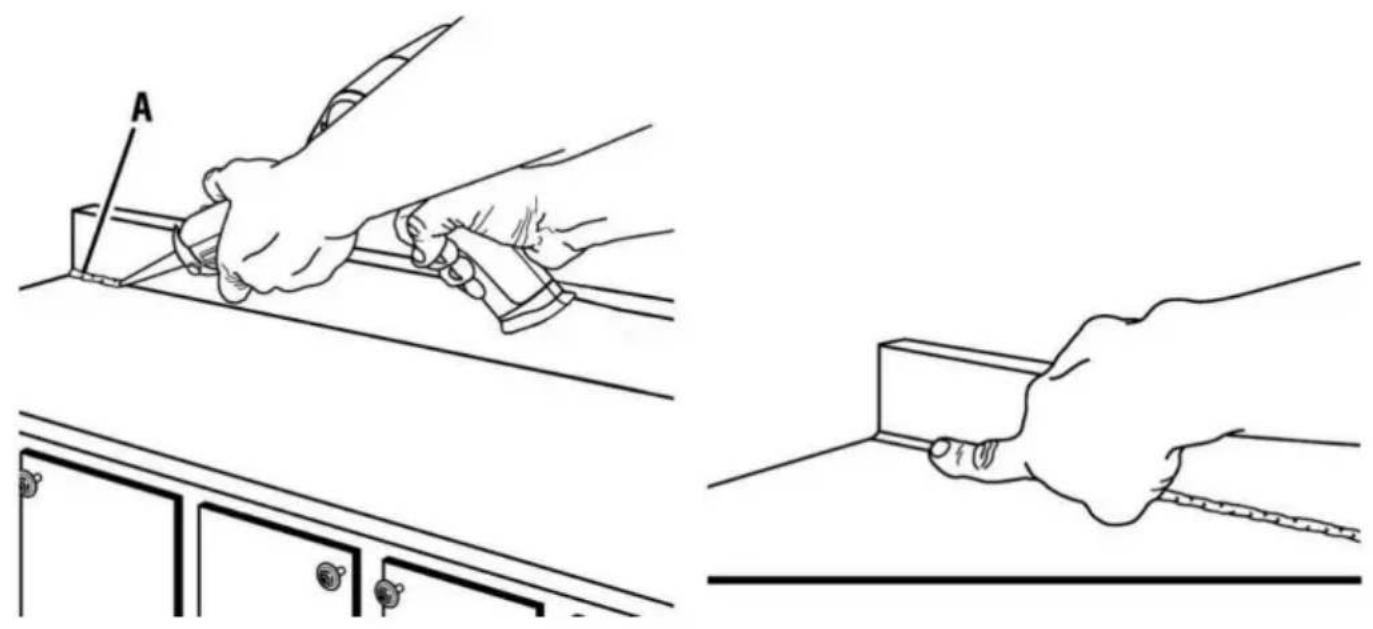

4. Auftragen von Dichtungsmasse

Entfernen Sie Staub, Schmutz oder Reste alter Versiegelung. Stellen Sie sicher, dass der zu versiegelnde Bereich

Die Dichtungsmasse ist sauber und trocken.

Halten Sie die Pistole leicht schräg. Wenn Sie einen Riss füllen, führen Sie die Tülle in den Riss ein, wenn

möglich, andernfalls führen Sie die Kartuschenpistole entlang der Oberfläche.

Drücken Sie den Abzug, damit die Dichtungsmasse aus der Tubenspitze herausströmen kann.

Wenn die Dichtungsraupe zu schmal ist, schneiden Sie die Düse erneut zu, um eine größere Öffnung zu erhalten.

Es ist jedoch besser, eine dünne Schicht Dichtungsmasse aufzutragen und bei Bedarf etwas mehr hinzuzufügen.

als zu viel aufzutragen und zu versuchen, den Überschuss zu entfernen.

Wenn es blockiert ist, können Sie den Schalter loslassen und die Kolbenstange wird

automatisch entsperren und zurückfahren, überprüfen Sie Folgendes und stellen Sie sicher, dass:

Die Düsenspitze ist abgeschnitten.

Die innere Dichtung in der Kartusche ist gebrochen.

Ausgehärtetes Material wird aus der Düse entfernt.

Die Kartusche ist nicht beschädigt oder gefroren.

Die Kolbenstange ist frei von Dichtungs-/Klebematerialien.

Wenn der Motor weiterhin aussetzt, versuchen Sie es mit einer anderen Materialtube oder bringen Sie das Werkzeug zu einem autorisierten Kundendienst.

Wenden Sie sich an einen autorisierten Kundendienst.

Bewegen Sie die Kartuschenpistole vorsichtig und mit gleichmäßiger Geschwindigkeit entlang der zu füllenden Lücke, während Sie den Schalter weiter drücken.

Stellen Sie sicher, dass die Dichtungsmasse vollständig aufliegt

mit beiden Auftragsflächen. Drücken Sie ggf. mit dem Finger leicht auf die

In eine Ecke oder einen Riss abdichten.

WARTUNG

Verwenden Sie bei Wartungsarbeiten nur identische Ersatzteile. Die Verwendung anderer Teile kann eine Gefahr darstellen oder zu Produktschäden führen.

Um schwere Verletzungen zu vermeiden, entfernen Sie immer die Batterien aus dem Produkt beim Reinigen oder Durchführen von Wartungsarbeiten.

Vermeiden Sie die Verwendung von Lösungsmitteln beim Reinigen von Kunststoffteilen. Die meisten Kunststoffe sind anfällig für Schäden durch verschiedene Arten von kommerziellen Lösungsmitteln und können durch ihre

Verwendung. Verwenden Sie saubere Tücher, um Schmutz, Staub, Öl, Fett usw. zu entfernen.

Lassen Sie niemals Bremsflüssigkeiten, Benzin, Produkte auf Erdölbasis, Kriechöle usw. mit Kunststoffteilen in Berührung kommen.

Chemikalien können Kunststoff beschädigen, schwächen oder zerstören, was zu schweren Verletzungen führen kann.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Mainzer Landstraße 69,

TECHNISCHE PARAMETER

4. AUFTRAGEN VON DICHTMASSE
