BEDIENUNGSANLEITUNG LD-821A Vevor

Technisch Support- und E-Warranty-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter

Werkzeuge erzielen könnten

bei uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt Abdeckung

alle von uns angebotenen Werkzeugkategorien. Wir erinnern Sie freundlich daran, zu überprüfen sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern

Hälfte im Vergleich mit den Top-Großmarken.

Modell: LD-821A, LD-821B / LD-821C

Haben Produkt Fragen? Brauchen technisch Unterstützung? Bitte fühlen frei Zu Kontakt uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist das Original Anweisung, bitte alles lesen Handbuch Anweisungen

sorgfältig vor der Inbetriebnahme. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts soll unterliegen dem

Produkt Sie erhalten. Bitte verzeihen Sie uns, dass wir nicht inform

euch nochmal wenn es Technologien oder Software gibt Updates z unserem Produkt.

WARNING

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE UND BETRIEE Lesen Sie vor der Inbetriebnahme die ANLEITUNG .
2. Nichtbeachtung der Sicherheitsvorschriften und anderer grundlegender Vorsichtsmaßnahmen Mai Ergebnis in ernsten persönlichen Verletzung.

Spezifikation

Modell : LD-821A, LD-821B / LD-821C verwendet 18V- 21V ist akzeptabel. Und unsere Werkzeuge können mit Makitas Akku kombiniert werden

Modell	Mit Batterie oder nicht	Steckertyp	Leistung	Ladegerät
				Eingang	Ausgabe
LD-821A	NEIN	Ohne	18,5 VGleichspannung	Ohne
LD-821B	Ja	UNS	18,5 V 2,0 Ah	AC100-240V50/60Hz	DC 21 V, 2A
LD-821C	Ja	EU	18,5 V 2,0 Ah	AC220-240V50/60Hz	DC 21 V, 2A

Das Produkt hat folgende Eigenschaften

Stabile Öleinspritzung

Stabiler Auspuff sorgt für eine reibungslose Öleinspritzung

Starker Druck

Hoher Öleinspritzdruck, kontinuierlicher Ausgleich, schnell und effektiv

Leicht zu transportieren

Kommt mit dem Auto, spart Zeit und Mühe und ist bequer und schnell

Flexibler und effizienter Einsatz

Es kann in jeden Teil der Düseingespritzt werden, der kann verlängert werden o il an Ort und Stelle

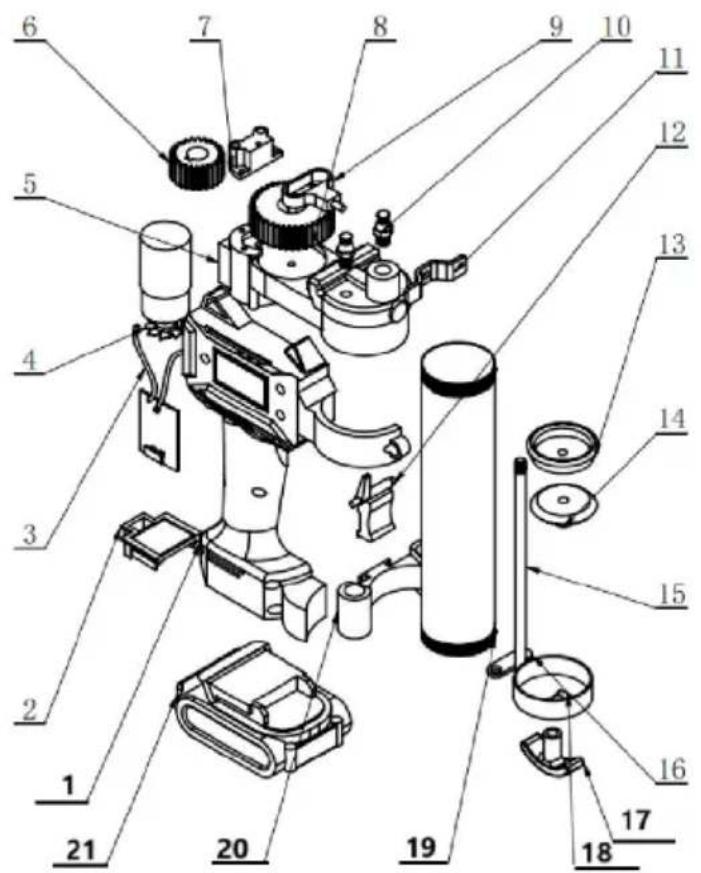

SN	Teilenummer	Menge	SN	Teilenummer	Menge
1	Schale - Links	1	12	Knopfschalter	1
2	Lithiumbatterie-Schnittstelle	1	13	Gummikolben	1
3	Steuerplatine	1	14	Feste Komponenten	1
4	elektrische Maschinen	1	15	Zugstange	1
5	Pumpenkörper aus Aluminium	1	16	Versicherungskarte	1
6	Ritzel	1	17	Aluminiumgriff	1
7	Getriebeabdeckung	1	18	Ölzylinderdeckel	1
8	großes Zahnrad	1	19	Ölvorratsbehälter	1
9	Exzentrische Lagerhülse	1	20	Dichtung	1
10	Auslassventil	1	21	Lithium-Akkupack	1
11	Fußstütze	1

Bevor Sie die Inspektionsmethode verwenden, prüfen Sie, ob das Arbeitslicht leuchtet Wenn das Produkt mit einer Batterie verbunden ist, läuft die Maschine im Leerlauf normal.

Anleitung zur Verwendung von Butterbällchen

Schritt 1. Ziehen Sie den Kolbenstangengriff zurück und füllen Sie den Zylinder mit Fett.

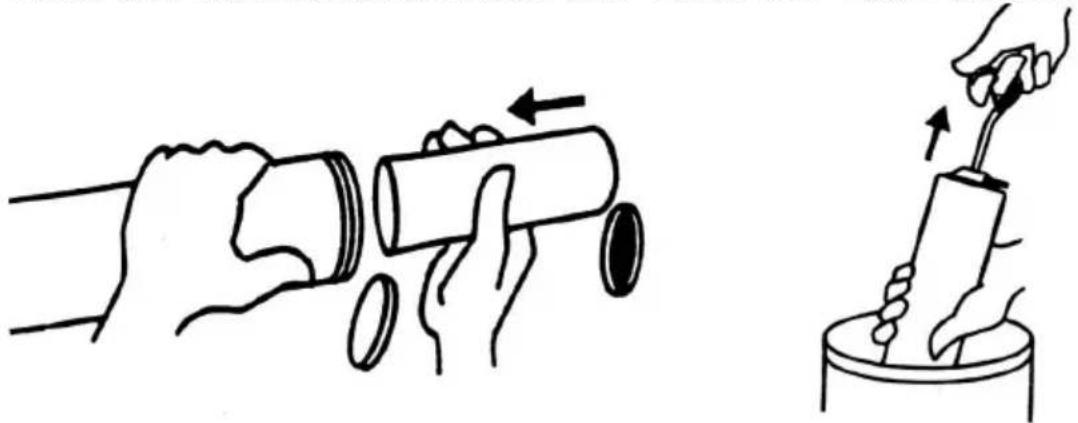

Fettfüllmöglichkeiten:

1) Laden der Kartusche: Entfernen Sie die Plastikkappe von der Kartusche und stecken Sie das offene Ende der Kartusche in den Lauf der Fettpresse, bis der Rand des Aufreißlaschenendes den Rand des Laufs berührt.

2) Saugbefüllung: Führen Sie das offene Ende des Fasses etwa 2 Zoll in den Fettbehälter ein. Ziehen Sie langsam am Griff der Kolbenstange, um Fett in das leere Fass zu saugen, während Sie das Fass tiefer in das Fett drücken, bis die Kolbenstange vollständig ausgefahren ist. An der Außenfläche kann viel Fett haften bleiben und sollte aus Sicherheitsgründen sauber gewischt werden . (Die Bedienung ist für erfahrene Bediener schwierig.)

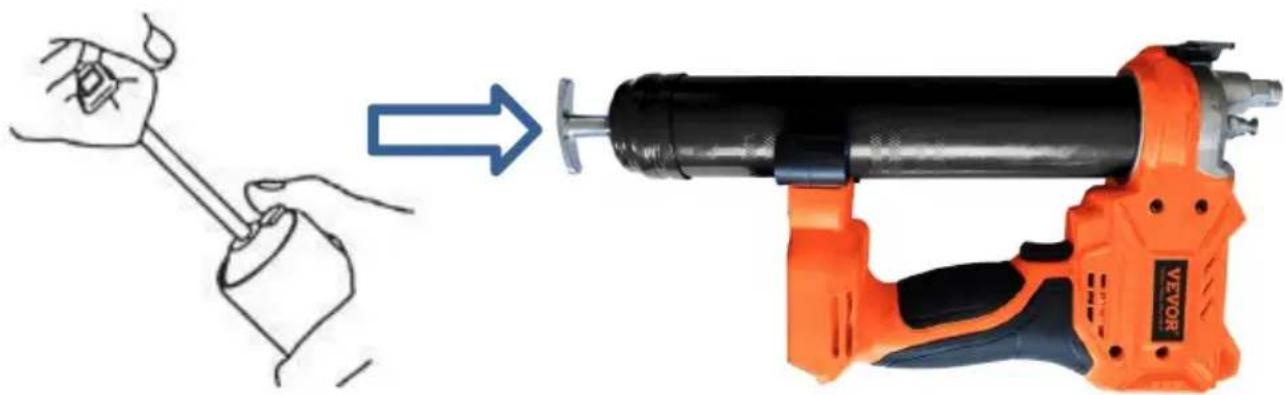

Schritt 2 : Setzen Sie das Fass wieder in die Fettpresse ein. Aktivieren Sie die Sicherheitsverriegelung und drücken Sie die Schubstange zurück in das Fass.

Wie in der Abbildung gezeigt:

1. Drehen und zerlegen Sie den Mehrzweck-Gewehrlauf . Ziehen Sie die innere Kette des Gewehrlaufs zum Heck und befestigen Sie sie.
   ② Drehen Sie den Mehrzwecklauf zur Mündung. Sie können ihn jetzt verwenden.

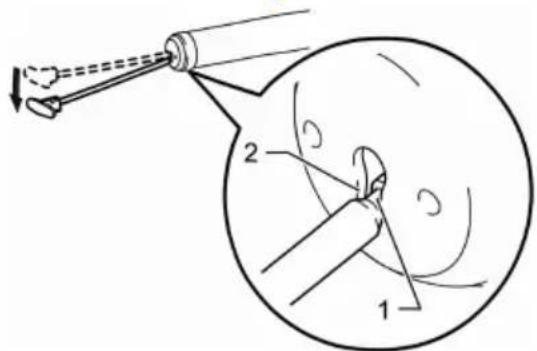

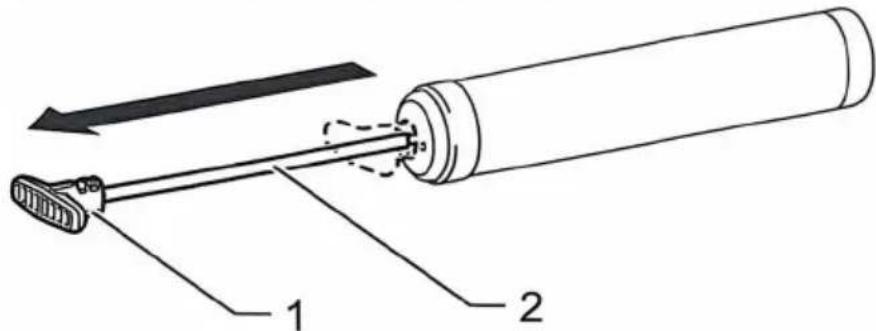

Stangengriff

5) Ziehen Sie beim Einfüllen des Fetts in den Lauf am Stangengriff.

1. Stangengriff 2. Stange

6) Um den Stangengriff vollständig herauszuziehen, ziehen Sie den Stangengriff bis die Nut an der Stange sichtbar ist, und haken Sie dann Die Nut in den Schlitz stecken. Zum Entriegeln des Stangengriffs. Lösen Sie die Nut, damit sich die Stange nach vorne bewegt.

5) Wenn Sie auf die Schaltfläche klicken, leuchtet die Anzeigeleuchte grün und das Werkzeug kann kontinuierlich und schnell Fett abgeben.

6) Wenn Sie auf die Schaltfläche klicken, leuchtet die Anzeigeleuchte rot, das Werkzeug kann kontinuierlich und schnell Fett abgeben.

Batterienutzungsmethode

Elektrische Sicherheit:

11 Die Lademethode des Akkus muss bekannt sein: Der Stecker des Lithium-Akku-Werkzeugs muss in die Steckdose passen. Bitte verändern Sie den Stecker nicht ; schließen Sie keine Elektrowerkzeuge mit Erdung an Kabel an jeden Transformatorstecker. Gemeinsam verwendet. Mit unveränderten Steckern und passende Steckdosen können die Gefahr eines Stromschlags verringern .
12 Die Lademethode des Akkus muss bekannt sein: Der Stecker des Lithium-Akku-Werkzeugs muss in die Steckdose passen. Bitte verändern Sie den Stecker nicht ; schließen Sie keine Elektrowerkzeuge mit Erdung an . Kabel an jeden Transformatorstecker. Gemeinsam verwendet. Mit unveränderten Steckern und passende Steckdosen können die Es besteht Stromschlaggefahr .
13 Lithium - Ionen-Geräte sollten nicht dem Regen ausgesetzt werden. Lagern Sie sie nicht in einem feuchten Umgebung ; Wasser sollte in das Elektrowerkzeug fließen. Erhöht die Es besteht die Gefahr eines Stromschlags.
14 Beim Laden darf sich die Batterie nicht in der Nähe von brennbaren, explosiven oder ätzenden Materialien befinden. mit einem Umfang von 15 Metern. Es dürfen keine Abfälle hineingelegt werden und mehrere Batterien dürfen nicht geladen werden um eine Überlastung des Stromkreises zu verhindern. Wird verwendet, um eine Drahterhitzung zu verursachen.
⑮ Das Laden von Batterien auf Gegenständen aus Holz, Kunststoff oder anderen Materialien ist strengstens verboten.

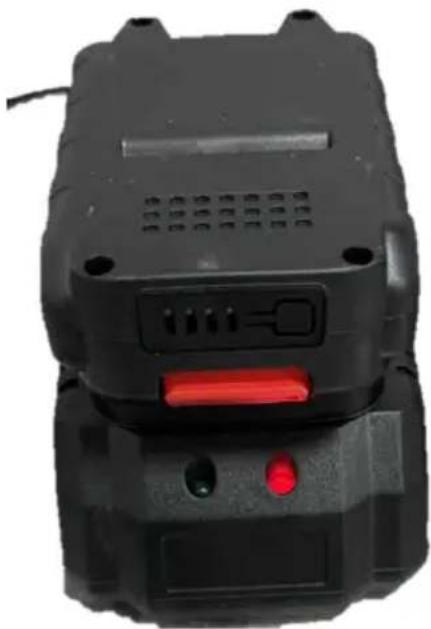

Um den Akku aufzuladen, richten Sie den Schlitz des Akku in den Schlitz (Ladegeräts ein und schieben an seinen Platz.

Die Batterieanzeige sollte von Grün bis Rot, wenn der Akku geladen wird. Wenn die Kontrollleuchte grün leuchtet der Akku sollte vollständig geladen sein.

WARNUNG: Lassen Sie den Akku vor dem Laden abkühlen, wenn er nach längerem Gebrauch heiß ist.

Lademethode:

Bevor Sie die Lithium-Fettpresse verwenden, laden Sie bitte den Akku gemäß der folgenden Methode auf

⑪ Stecken Sie den Netzstecker des Batterieladegeräts in eine geeignete Wechselspannungsquelle, und die Ladeanzeige Die Ampel leuchtet grün.
12 Stecken Sie den DC-Stecker des Ladegerätes in die DC-Buchse der Akkubox.
⑬ Sobald das Gerät an die Stromversorgung angeschlossen ist, leuchtet die Ladekontrollleuchte rot und der Ladevorgang beginnt. Während des Während des Ladevorgangs bleibt die Anzeigeleuchte stabil und das rote Licht leuchtet dauerhaft.
⑭ Wenn die Anzeigeleuchte des Ladegeräts von Rot auf Grün wechselt, zeigt dies an, dass der Ladezyklus abgeschlossen ist.
15 Nach dem Laden ziehen Sie bitte den Netzstecker des Ladegerätes aus der Steckdose.

Aufmerksamkeit:

Das Ladegerät dient ausschließlich zum Laden des originalen Batteriekastens. Verwenden Sie es nicht für andere Zwecke und laden Sie es nicht auf. mit Akku anderer Hersteller, wenn es sich um Neuprodukte handelt. Beim Laden des Akkugehäuses kann es sein, dass vollständig geladen sein. Bitte entladen Sie den Akku vollständig und laden Sie ihn mehrmals auf, bevor Sie ihn wieder aufladen. Wenn Sie einen Akku laden Bei einem Akku, der gerade verwendet wurde oder längere Zeit direkter Sonneneinstrahlung oder Hitze ausgesetzt war, kann die Ladeanzeige verwendet werden. Sie leuchtet grün. Bitte warten Sie einen Moment, da der Akku nach dem Abkühlen geladen wird.

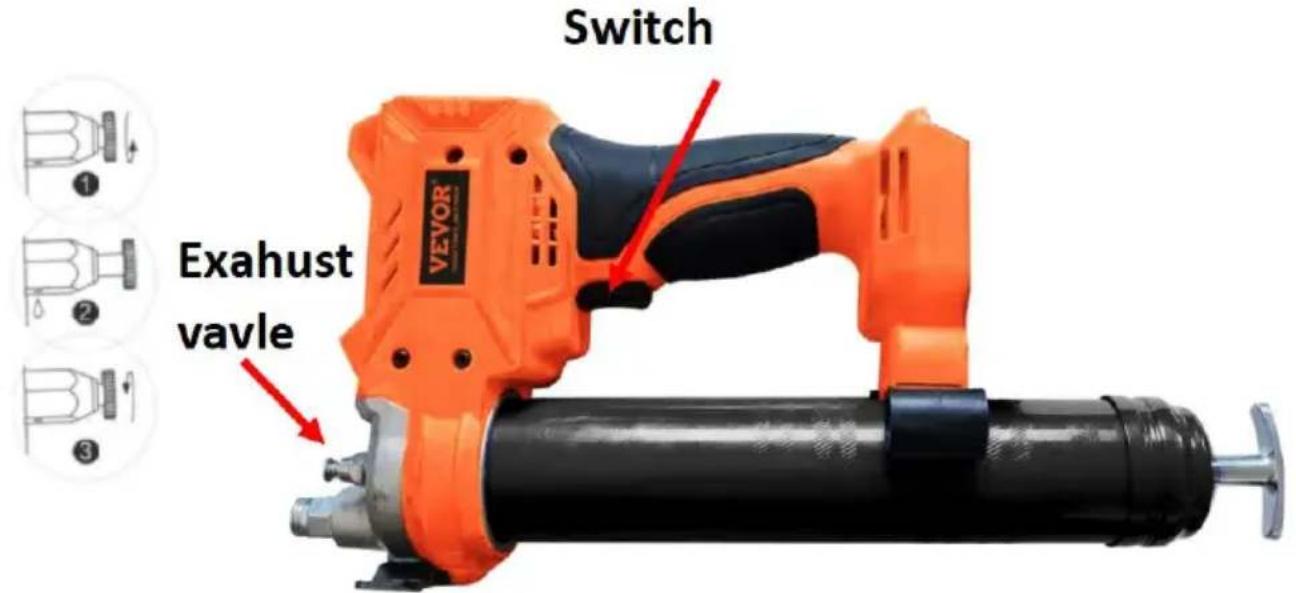

Switch Exhaust vavle

Probleme, die während des Ölvorgangs auftreten und die Lösungen

1. Problem: Die Butterpistole funktioniert während des Gebrauchs normal, aber es kommt keine Butter aus der Ölauslassdüse. Grund: Es kann daran liegen, dass Luft beim Ölansaugvorgang durch das Rohr angesaugt, wodurch die Butter nicht normal entladen werden kann oder prüfen, ob die Heckkette feststeckt
2. Problem: Die Motordrehzahl nimmt ab . Ursache: Verstopfung des Ölkreislaufs, unzureichende Batterieleistung

Drücken Sie den Schalter, um zum Abgas- und Ölablassdiagramm zu gelangen

Vorgehensweise beim Ablassen der Luft, wie in der Abbildung dargestellt : Öffnen Sie das Ablassventil wie in Abbildung 9 dargestellt, drehen Sie das Ablassventil zweimal, drücken Sie den Hauptschalter, bis das Ablassventil Luft und eine kleine Menge Fett freigibt , und dann kann es normal verwendet werde . Wenn das Öl immer noch nicht normal abgelassen werden kann, wiederholen Sie diesen Vorgang, um eine normale Ablassrate sicherzustellen .

Produktparameter der 18,5 V Lithium-Mehrzweck-Elektro-Fettpresse

Modell: LD-8207, LD-8207A / LD-8207B

Wie viele Ölleitungen können im Leerlauf gefüllt werden: Mit einer Flachdüse und einem Schlauch können sechs Leitungen gefüllt werden. Wie viele Ölleitungen können bei einer Last von 800 P SI gefüllt werden: mit einem Schlauch und ein Flachdüse können vier Rohre befüllt werden.

Motormodell: LY4815A

Batteriespannung: 18,5 V

Maximaler Arbeitsdruck: 6000 PSI -8500 PSI

Ölleistung pro Akku: 3200g mit Schlauch und Flachdüse+Ölleistung pro Minute: 110g-130g

Gesamtölleistung von zwei Batterien: 6400 g

Motorlebensdauer: über 140 Stunden

Benötigte Zeit zum vollständigen Aufladen des Akkus: ca. 1,5 Stunden

Batterieladeausgang: 21 V

Maximaler Schlauchdruck: 10000 PSI

Batterieladeeingang: 100\~240 V/50 Hz für US-Version, 220 \~240 V/50 Hz für EU-Version

Produktmaterial: Legierter Stahl

Arbeitstemperatur: -20 °C \~ 50 °C

Arbeitsstrom: 4A-24A

1. Tägliche Wartung

1 ) Nach jedem Gebrauch der Ölpistole die Außenhülle sauber wischen und Legen Sie es in den Werkzeugkasten, um es ordnungsgemäß aufzubewahren

2 ) Lassen Sie bei längerem Nichtgebrauch das Fett im transparenten Pistolenlauf vollständig ab.

2. Vorsichtsmaßnahmen

① Nichtfachleute sollten den Host nicht zerlegen oder reparieren. Bei Qualitätsproblemen, die eine Reparatur erfordern, wenden Sie sich bitte an den Händler und das Reparaturpersonal des Herstellers.

1. Gehen Sie bei der Verwendung des Produkts vorsichtig damit um und werfen Sie es nicht willkürlich hoch.

③ Verwenden Sie den angegebenen Fetttyp gemäß den Produktspezifikationen.

④ Bitte tragen Sie professionelle Schutzausrüstung, bevor Sie dieses Produkt auf Baustellen und Betriebsstätten verwenden

⑤ Bitte richten Sie die Ölpistole während des Betriebs nicht auf das Gesicht der Person, um einen sicheren Betrieb zu gewährleisten
⑥ Nachdem das Produkt nicht verwendet wird, entnehmen Sie bitte die Lithiumbatterie. Die Lithiumbatterie sollte alle 3 Tage, und das Zubehör des Produkts sowie die Funktion des Körpers sollten regelmäßig überprüft werden.
⑦ Lagerbedingungen des Produkts: belüftet und trocken, unabhängige Lagerung, nicht mit anderen Produkten vermischt.
⑧ Lassen Sie den Akku nicht fallen, stoßen Sie ihn nicht an und halten Sie ihn von Feuerquellen fern.
⑨ Überprüfen Sie den Schlauch regelmäßig und biegen Sie ihn während des Gebrauchs nicht übermäßig.

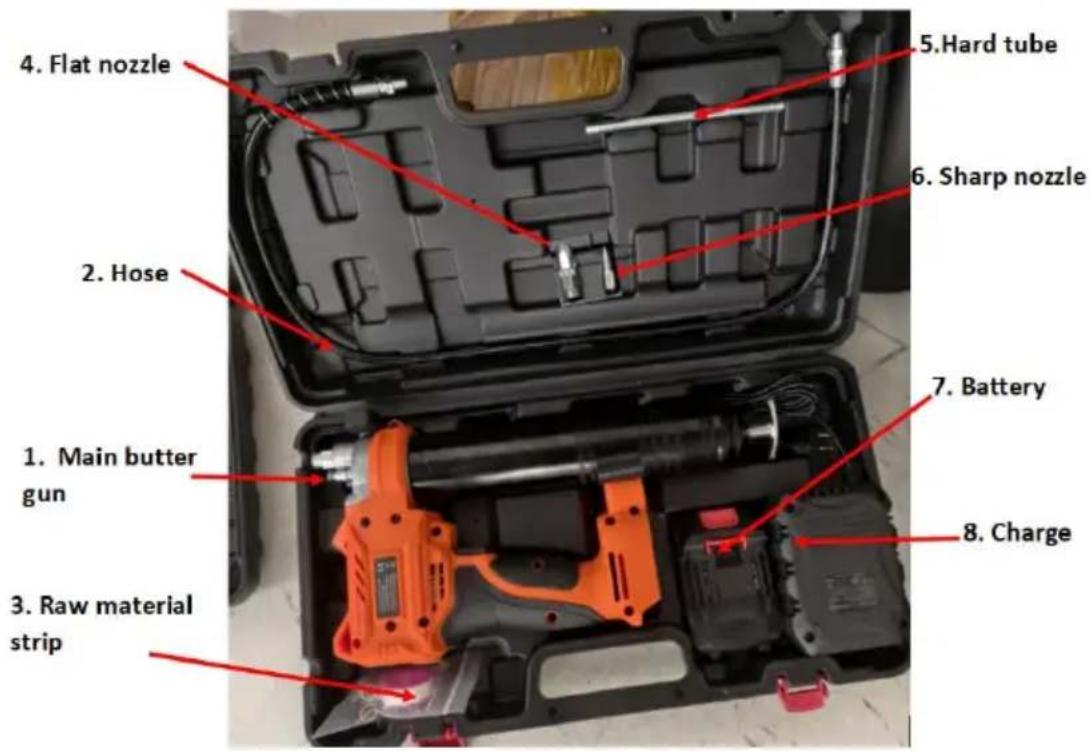

Einführung in Produkthilfstools

(Nur Spitzenprodukte enthalten sämtliches Zubehör)

1. Hauptbutterpistole 2. Schlauch, 3. Rohstoffstreifen, 4. Flachdüse
2. Hartrohr, 6. Scharfe Düse 7. Batterie, 8. Aufladen

Vergleich der Vorteile zwischen elektrische Butterpistolen und manuelle Butter Waffen in einem Jahr

Projekt: 20 Tonnen Bagger

Elektrisch	Handbuch
1 Arbeitszeit und verlorene Zeit:8 Minuten/Tag * 219 Tage = 29 Stunde* 180 Yuan/Stunde = 5220 Yuan/Jahr	25 Minuten/Tag * 219 Tage = 91Stunden * 180 Yuan/Stunde =16400 Yuan/Jahr
2. Kraftstoffverbrauch: 2900Gramm/Tag * 219 Tage = 197Kilogramm = 13 Barrel * 200 Yuan =2180 Yuan/Jahr	500 Gramm/Tag*219 Tage=109Kilogramm=7 Barrel*200Yuan=1400 Yuan/Jahr
3. Maschinenwartung +Reparaturkosten +Arbeitsausfallkosten4 Achsen * 2000 Yuan/Achse = 8000Yuan/2 Jahre (Reparaturkosten) 2400Yuan/Tag * 4 Tage = 9600 Yuan/2Jahre (Arbeitsausfallgebühr) Gesamt:13600 Yuan/Jahr	4 Achsen * 2000 Yuan/Achse =8000 Yuan/Jahr (Reparaturkosten)2400 Yuan/Tag * 4 Tage = 9600Yuan/Jahr (Arbeitsausfallgebühr)Gesamt: 27200 Yuan/Jahr
4 Kaufpreis Strom:1000 Yuan/Einheit = 500 Yuan (2 Jahpro Einheit)	150 Yuan * 2 = 300 Yuan (2 Stpro Jahr)
Gesamt: 5220 + 2180 + 13600 + 50021500 Yuan/Jahr	Gesamt: 16400 + 1400 + 27200300 = 45300 Yuan/Jahr
Gesamtpreisunterschied: 45300-21500 = 23800 Yuan/Jahr

Vergleich der Vorteile zwischen elektrischen Fettpressen und manuelles Fett Waffen.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen
	Kopfschutz tragen

FCC-Informationen:

ACHTUNG : Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der Partei genehmigt wurden Die für die Einhaltung der Vorschriften verantwortliche Person kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen bei der Installation in Wohngebäuden bieten.

Dieses Produkt erzeugt, verwendet und strahlt möglicherweise Hochfrequenzenergie ab. Bei unsachgemäßer Installation und Verwendung kann es zu Störungen des Funkverkehrs kommen. Es besteht jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt Störungen des Radio- oder Fernsehempfangs verursachen, Dies kann durch Aus- und Einschalten des Produkts festgestellt werden. Dem Benutzer wird empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

- Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.

- Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

- Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den Empfänger.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt der Europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend

gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen einer Sammelstelle zugeführt werden. Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.
