GEBRUIKSAANWIJZING LD-821A Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt

geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te verifiérer voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

Hebben product vragen? Behoefte technisch steun? Alsjeblieft gevoel vrij naar contact ons:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is het origineel instructie, lees alles alstublieft handmatig instruct voorzichtig voor gebruik. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van h product moet onderworpen zijn aan de product jij ontvangen. Vergeef me alsjeblieft ons dat we niet zullen opnieuw informeren als er technologie of software is updates over

product.

WARNING

1. Lees alle MONTAGE-instructies zorgvuldig door en begrijp ze. EN WERKING GEBRUIKSAANWIJZING vóór gebruik.
2. Het niet naleven van de veiligheidsregels en andere basisveiligheidsvoorschriften voorzorgsmaatregelen kunnen resultaat in serieuze persoonlijke blessure.

Specificatie

Model : LD-821A LD-821B / LD-821Gebruikt 18V-21V is acceptabel. En onze gereedschappen kunnen worden gecombineerd met Makita's accu

Model	of zonder batterij	Stekkertype	Stroom	Oplader
				Invoer	Uitvoer
LD-821A	Nee	Zonder	18,5 V gelijkstroom	Zonder
LD-821B	Ja	ONS	18,5V 2,0Ah	AC100-240V 50/60Hz	DC21V,2 A
LD-821C	Ja	EU	18,5V 2,0Ah	AC220-240V 50/60Hz	DC21V,2 A

Het product heeft de volgende kenmerken

Stabiele olie-injectie

Stabiele uitlaat zorgt voor een soepele olie-injectie

Sterke druk

Hoge olie-injectiedruk, continue balans, snel en effectief

Gemakkelijk mee te nemen

Wordt geleverd met de auto, bespaart tijd en moeite en is handig en snel

Flexibel en efficiënt gebruik

Het kan in elk deel van de spuitmond worden geïnjecteerd kan worden verlengd o il op zijn plaats

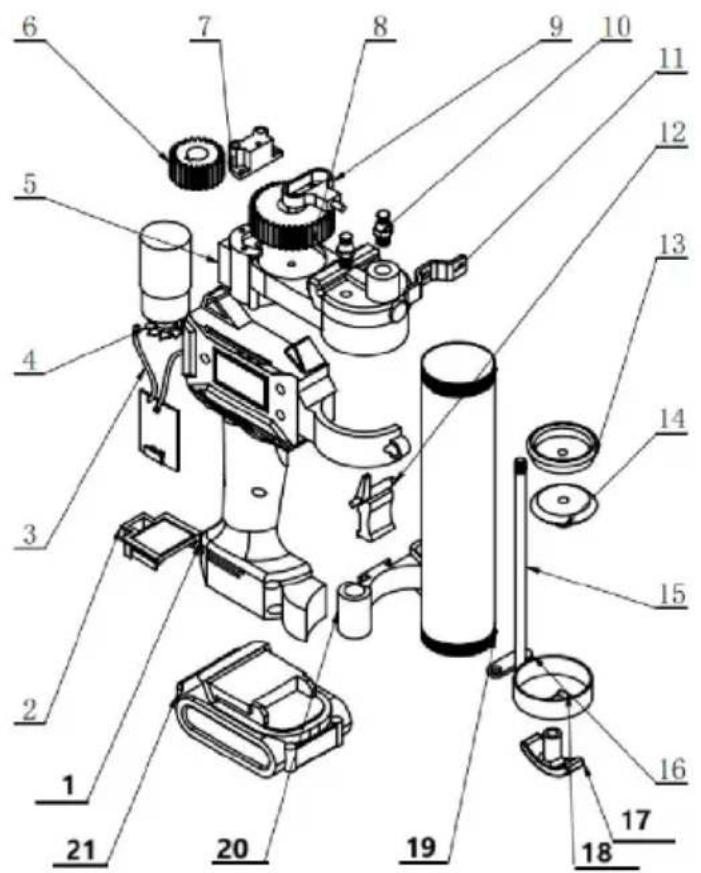

SN	Onderdeelnr.	Ho eveelheid	SN	Onderdeelnr.	Hoe vee lhe id
1	Schelp - Links	1	12	Knopschakelaar	1
2	Lithium batterij interfa	1	13	Rubberen zuiger	1
3	Bedieningspaneel	1	14	Vaste componenten	1
4	elektrische machines	1	15	Trekstang	1
5	Aluminium pomphuis	1	16	Verzekeringskaart	1
6	rondsel	1	17	Aluminium handvat	1
7	Tandwieldeksel	1	18	Olie cilinder deksel	1
8	groot tandwiel	1	19	Olieopslagcilinder	1
9	Excentrische lagerbus	1	20	Pakking	1
10	Uitlaatklep	1	21	Lithium-occupakket	1
11	Voetondersteuning	1

Controleer voordat u de inspectiemethode gebruikt of de werklamp brandt omhoog wanneer het product is aangesloten met een batterij. In het geval van geen belasting, is de machine normaal aan het draaien

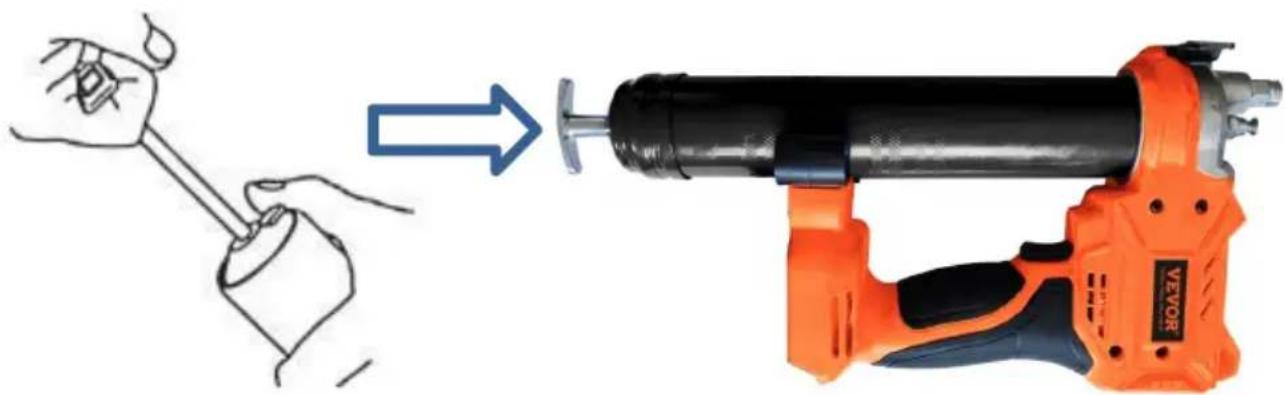

Instructies voor het gebruik van boterballen

stap 1. Trek de zuigerstanghendel terug en vul de cilinder met vet.

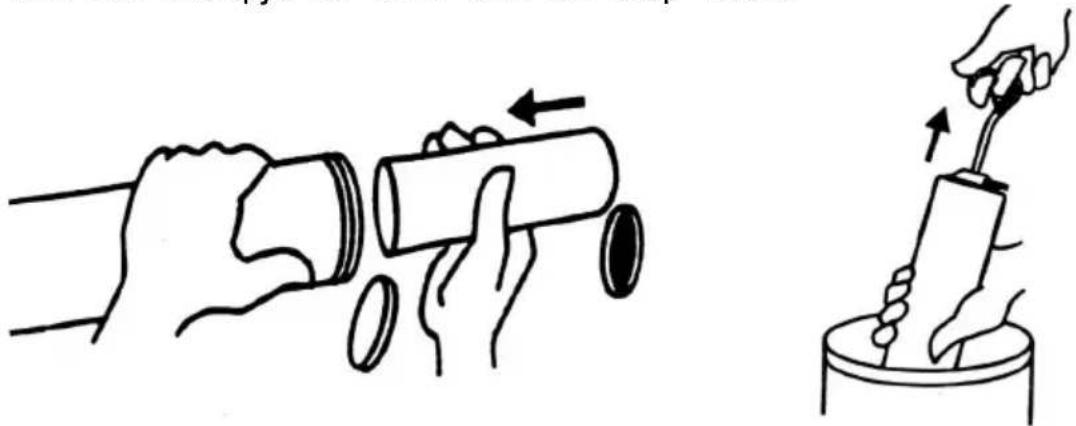

Opties voor het vullen van vet:

1) Het vullen van de patroon: Verwijder de plastic dop van de patroon en steek het open uiteinde van de patroon in de loop van het vetspuitpistool totdat de rar van het treklipje de rand van de loop raakt.

2) Vulling door zuigen: Steek het open uiteinde van het vat ongeveer 2 inch in het vetcontainer. Trek langzaam aan de hendel van de plunjerstang om vet in het lege vat te zuigen terwijl u het vat dieper in het vet duwt totdat de plunjerstang volledig is uitgeschoven. Het buitenoppervlak kan veel vet bevatten en moet voor de veiligheid worden schoongeveegd . (Het is moeilijk te bedienen, voor een ervaren gebruiker)

Stap 2 : Plaats de cilinder terug in het vetspuitpistool. Activeer de veiligheidspal en duw de duwstang terug in de cilinder.

Zoals weergegeven in de afbeelding:

① Draai en demonteer de dubbele doelgeweerloop . Trek de binnenketting van de geweerloop naar de staart en zet deze vast.

② Draai de dual-purpose barrel naar de snuit. Je kunt hem nu gebruiken.

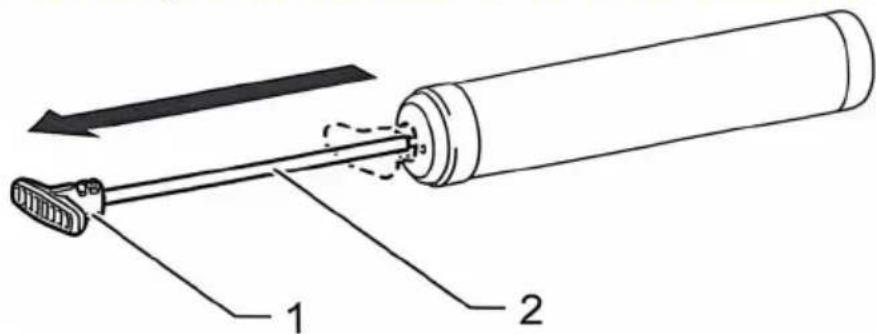

Staaf handvat

13) Trek aan de stanghendel wanneer u vet in de cilinder aanbrengt.

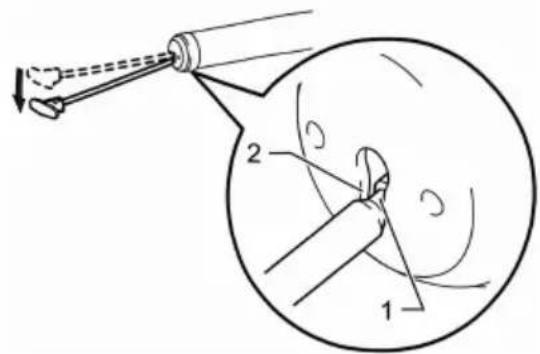

14) Om de stanghendel volledig te vergrendelen, trekt u aan de stanghendel totdat de groef op de staaf zichtbaar is, en haak dan de groef op de sleuf. de stanghendel te ontgrendelen. Maak de groef los zodat de stang naar vore beweegt.

13) Wanneer u op de knop klikt, wordt het indicatielampje groen en kunnen de gereedschappen snel en continu vet spuiten.

14) Wanneer u op de knop klikt, wordt het indicatielampje rood en kunnen de gereedschappen snel en continu vet spuiten.

Batterijgebruikmethode

Elektrische veiligheid:

31 De oplaadmethode van de batterij moet bekend zijn: de stekker van het lithiumbatterijgereedschap moet in het stopcontact passen. Wijzig de stekker niet ; sluit geen elektrisch gereedschap aan met een aardingsaansluiting . draden naar elke transformatorstekker Samen gebruikt. Ongewijzigde stekkers gebruiken en bijpassende stopcontacten kunnen het gevaar van een elektrische schok verminderen .

32 De oplaadmethode van de batterij moet bekend zijn: de stekker van het lithiumbatterijgereedschap moet passen bij het stopcontact. Wijzig de stekker niet ; sluit geen elektrisch gereedschap aan met aarding draden naar elke transformatorstekker Samen gebruikt. Ongewijzigde stekkers gebruiken en bijpassende stopcontacten kunnen de gevaar voor elektrische schokken.

33 Lithium - iongereedschappen mogen niet worden blootgesteld aan regen. Plaats ze niet in een vochtige ruimte. milieu ; water moet in het elektrische gereedschap stromen Zal de risico op elektrische schokken.

34 Tijdens het opladen is het ten strengste verboden de accu in de buurt van ontvlambare, explosieve of corrosieve materialen te houden. met een omtrek van 15 meter. Er mag geen vuil in worden geplaatst en er mogen geen meerdere batterijen worden opgeladen om overbelasting van het circuit te voorkomen. Gebruik om draadverwarming te veroorzaken.

35 Het is ten strengste verboden om batterijen op te laden op houten, plastic of andere voorwerpen.

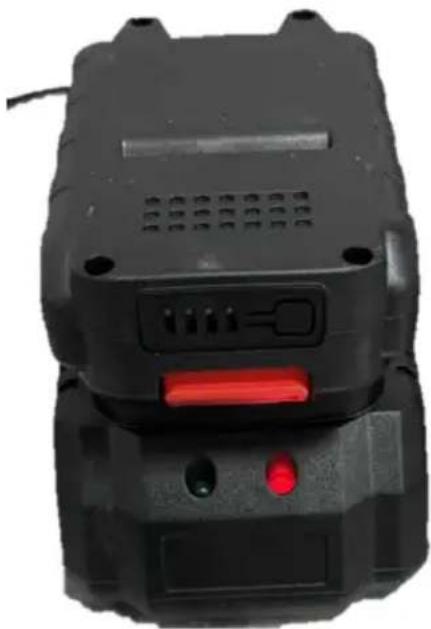

Om de batterij op te laden, lijnt u de sleuf van de batterij met de sleuf van de lader en schuif op zijn plaats.

Het batterij-indicatielampje moet van groen naar rood wanneer de batterij wordt opgeladen. Wanneer het indicatielampje groen is geworden De batterij moet volledig opgeladen zijn.

WAARSCHUWING: Laat de batterij afkoelen voordat u deze oplaadt, als de batterij door continu gebruik heet is geworden.

Oplaadmethode:

Voordat u het lithiumvetspuitpistool gebruikt, moet u de accu volgens de volgende methode opladen

31 Steek de stekker van de acculader in een geschikte wisselspanningsbron en de laadindicator Het licht wordt groen.

32 Steek de DC-stekker van de lader in de DC-aansluiting van de batterijdoos.

33 Wanneer aangesloten op de voeding, zal het laderindicatielampje rood worden en zal het opladen beginnen. Tijdens de Tijdens het laadproces blijft het indicatielampje stabiel en blijft het rode lampje branden.

34 Wanneer het oplaadindicatielampje van rood naar groen verandert, is de oplaadcyclus voltooid.

35 Haal na het opladen de stekker van de oplader uit het stopcontact.

Aandacht:

De batterijlader wordt alleen gebruikt om de originele fabrieksbatterijdoos op te laden. Gebruik hem niet voor andere doeleinden of laad hem niet op. met batterijen van andere fabrikanten, als het om nieuwe producten gaat. Bij het

opladen van de batterijhouder is het mogelijk dat deze niet volledig opgeladen zijn. Ontlaad het volledig en laad het meerdere keren op voordat u het oplaadt. Als u een oplaadbare batterij oplaadt, batterij die net is gebruikt of die lange tijd blootgesteld aan direct zonlicht of hitte, kan het oplaadindicatielampje worden gebruikt . Het zal oplichten en groen worden. Wacht even, want het batterijpakke begint met opladen zodra het is afgekoeld .

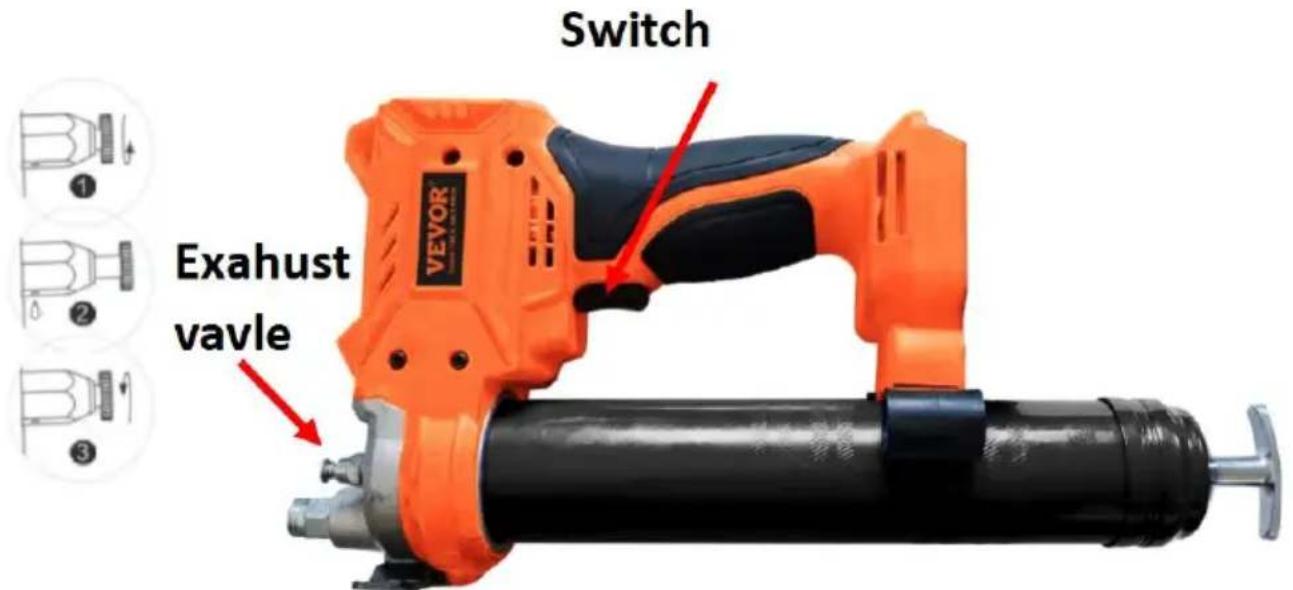

Switch Exhaust vavle

Problemen die zich tijdens het olieproces kunnen voordoen en de oplossingen

1. Probleem: Het boterpistool functioneert normaal tijdens gebruik, maar er komt geen boter uit het olie-uitlaatmondstuk. Reden: het kan komen door het fenomeen van lucht aangezogen door de pijp tijdens het olie-aanzuigproces, waardoor de boter niet normaal afgevoerd kan worden of controleren of de staartketting vastzit
2. Probleem: Motorsnelheid vertraagt . Reden: Verstopping van het oliecircuit, onvoldoende batterijvermogen

Druk op de schakelaar naar het uitlaat- en olie-afvoerdiagram

Werkwijze voor de werking van de luchtafvoer, zoals weergegeven in de afbeelding : Open de uitlaatklep zoals weergegeven in afbeelding 9, draai de uitlaatklep twee keer, druk op de hoofdschakelaar totdat de uitlaatklep lucht en een kleine hoeveelheid vet vrijgeeft , en dan kan het normaal gebruikt worden . Als de olie nog steeds niet normaal afgevoerd kan worden, herhaal dan deze werkwijze om een normale afvoer te garanderen .

Productparameters van 18,5 V lithium dual-purpose elektrische vetspuit

Model: LD-8207, LD-8207A / LD-8207B

Hoeveel pijpen olie kunnen worden gevuld onder onbelaste omstandigheden: met een plat mondstuk en een slang kunnen zes pijpen worden gevuld. Hoeveel pijpen olie kunnen worden gevuld onder een belasting van 800 P SI : Met een slang en een plat mondstuk kunnen vier buizen gevuld worden.

Motormodel: LY4815A

Batterijspanning: 18,5V

Maximale werkdruk: 6000 PSI -8500 PSI

Olieopbrengst per batterij: 3200 g met slang en vlak mondstuk + Olieopbrengst per minuut: 110 g-130 g

Totale olieopbrengst van twee batterijen: 6400 g

Motorlevensduur: meer dan 140 uur

Tijd die nodig is om de batterij volledig op te laden: ongeveer 1,5 uur

Acculaadvermogen: 21V

Maximale druk van de slang: 10000 PSI

Batterijlaadingang: 100\~240 V/50Hz voor Amerikaanse versie, 220 \~240 V/50Hz voor EU-versie

Productmateriaal: gelegeerd staal

Werktemperatuur: -20 °C \~50 °C

Werkstroom: 4A-24A

1. Dagelijks onderhoud

1 ) Veeg na elk gebruik van het oliepistool de buitenkant schoon en plaats het i de gereedschapskist voor een goede opslag

2 ) Wanneer u het geweer gedurende een langere tijd niet gebruikt, laat u het v in de transparante loop volledig weglopen.

2. Voorzorgsmaatregelen

①Niet-professionals, demonteer of repareer de host niet. Als er

kwaliteitsproblemen zijn die reparatie vereisen, neem dan contact op met de dealer en het reparatiepersoneel van de fabrikant.

②Ga voorzichtig om met het product wanneer u het gebruikt en gooi het niet zomaar hoog.

③ Gebruik het voorgeschreven type vet volgens de productspecificaties.

④ Draag professionele beschermende uitrusting voordat u dit product op bouwplaatsen en werklocaties gebruikt.

⑤ Richt het oliepistool tijdens het gebruik niet op het gezicht van de persoon voor een veilige werking

⑥ Verwijder de lithiumbatterij nadat het product niet meer in gebruik is. De lithiumbatterij moet elke 3 dagen, en de accessoires van het product en de werking van de carrosserie moeten regelmatig worden gecontroleerd.
⑦ Opslagomstandigheden van het product: geventileerd en droog, onafhankelijke opslag, niet gemengd met andere producten.
⑧ Laat de batterij niet vallen, laat er geen botsingen mee plaatsvinden en houd deze uit de buurt van vuurbronnen.

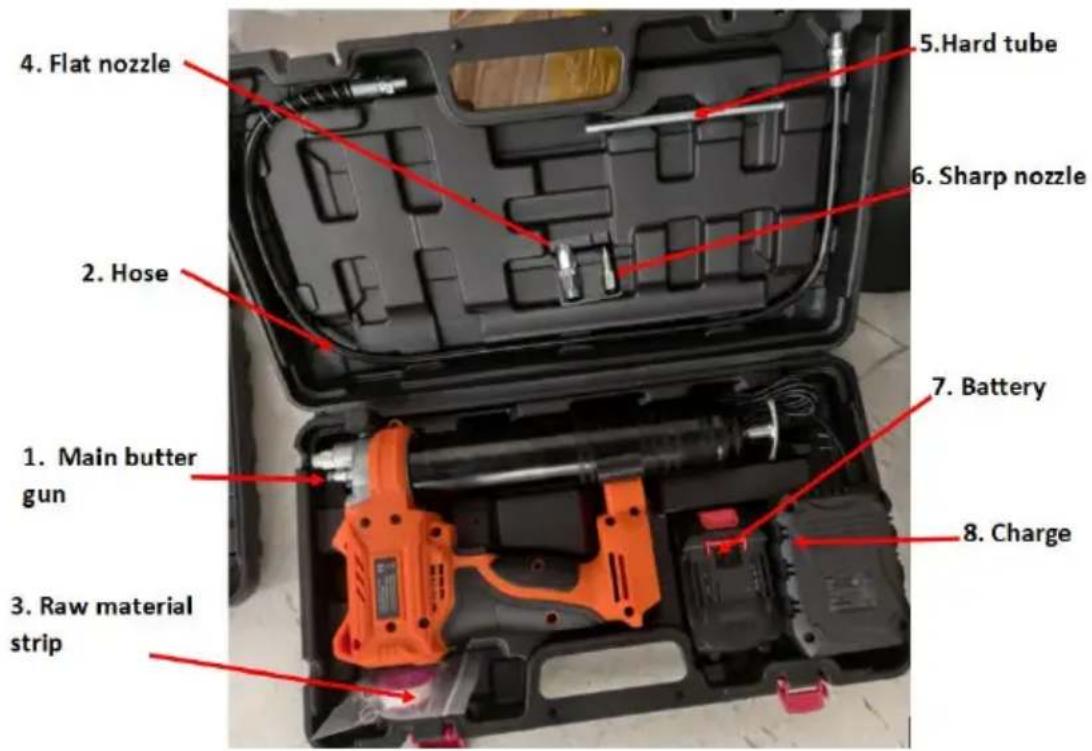

⑨ Controleer de slang regelmatig en buig deze niet te veel tijdens gebruik. Inleiding tot producthulpmiddelen

(Alleen topproducten zijn inclusief alle accessoires)

Vergelijking van voordelen tussen elektrische boterpistolen en handmatige boter geweren in één jaar

Elektrisch	Handmatig
1 Werkuren en verloren tijd:8 minuten/dag*219 dagen=29uur*180yuan/uur=5220 yuan/jaar	25 minuten/dag*219 dagen=91uur*180yuan/uur=16400 yuan/jaar
2 Brandstofverbruik: 2900gram/dag*219 dagen=197 kilogram=13vaten*200 yuan=2180 yuan/jaar	500 gram/dag*219 dagen=109kilogram=7 vaten*200 yuan=1400yuan/jaar
3 Machineonderhoud +reparatiekosten + kosten voor verlievan werk4 assen * 2000 yuan / as = 8000 yu2 jaar (reparatiekosten) 2400 yuan / d* 4 dagen = 9600 yuan / 2 jaar (kosvoor verlies van werk) Totaal: 13600yuan / jaar	4 assen * 2000 yuan/as = 8000yuan/jaar (reparatiekosten) 2400yuan/dag * 4 dagen = 9600yuan/jaar (kosten voor verlies vanwerk) Totaal: 27200 yuan/jaar
4 Aankoopprijs elektrisch:1000 yuan/eenheid = 500 yuan (2 jaa per eenheid)	150 yuan * 2 = 300 yuan (2 stu per jaar)
Totaal: 5220+2180+13600+500=21500yuan/jaar	Totaal:16400+1400+27200+300=45300yuan/jaar
Totaal prijsverschil: 45300-21500 = 23800 yuan/jaar

Vergelijking van de voordelen tussen elektrische vetspuiten en handmatig vet geweren.

	Waarschuwing - Om het risico op letsel te verminderen, moet gebruiker de gebruiksaanwijzing zorgvuldig lezen
	Draag hoofdbescherming

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworper aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal appara van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet volgens de instructies wordt geïnstalleerd en gebruikt, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, Als er storingen optreden die kunnen worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden om de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet

met het normale huishoudelijke afval worden weggegooid, maar moeten naar een inzamelpunt voor het recyclen van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP
