LD-821A - Pistolet do kleju Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Bezprzewodowy pistolet do smarowania
Kompatybilne modele	LD-821A, LD-821B, LD-821C
Zasilanie	18,5 V DC (bateria litowo-jonowa kompatybilna z Makita)
Maksymalne ciśnienie robocze	6 000 – 8 500 PSI
Przepływ oleju na minutę	110 – 130 g/min
Pojemność baterii (modele B/C)	2,0 Ah
Czas pełnego ładowania	Około 1,5 godziny
Główny materiał	Stal stopowa
Temperatura pracy	-20 °C do 50 °C
Prąd roboczy	4 A – 24 A
Żywotność silnika	Ponad 140 godzin
Codzienna konserwacja	Czyść obudowę po każdym użyciu; opróżnij smar w przypadku dłuższego nieużywania
Środki ostrożności	Nosić ŚOI, nie kierować w stronę twarzy, wyjąć baterię po użyciu, przechowywać w suchym miejscu
Dostępne części zamienne	21 wymienionych części (obudowa, pompa, tłok, wyłącznik itp.)
Dołączone akcesoria (w zależności od wersji)	Wąż, końcówka płaska, końcówka ostra, twarda rurka, bateria i ładowarka (wersje B/C)
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support

Często zadawane pytania - LD-821A Vevor

Jak odpowietrzyć pistolet do smarowania?

Otwórz zawór odpowietrzający o dwa obroty, a następnie naciśnij główny wyłącznik, aż powietrze i niewielka ilość smaru wydostaną się. Powtórz w razie potrzeby.

Co zrobić, jeśli silnik zwalnia?

Może to być spowodowane blokadą obwodu olejowego lub rozładowaną baterią. Sprawdź obwód olejowy i doładuj lub wymień baterię.

Jak ładować baterię litowo-jonową?

Włóż wtyczkę DC ładowarki do gniazda baterii, a następnie podłącz ładowarkę do gniazdka sieciowego. Czerwona dioda oznacza ładowanie, zielona oznacza pełne naładowanie (około 1,5 godziny). Pozwól baterii ostygnąć przed ładowaniem, jeśli jest gorąca.

Jaki rodzaj smaru użyć?

Użyj smaru określonego w specyfikacji produktu. Ogólnie smary do łożysk lub uniwersalne są odpowiednie. Unikaj zbyt gęstych smarów.

Jak napełnić zbiornik smaru?

Pociągnij uchwyt tłoka do tyłu. Dwie metody: ładowanie wkładem (włóż wkład bez nasadki) lub napełnianie przez zasysanie (zanurz lufę w smarze i powoli pociągnij tłok).

Czy mogę używać baterii innych marek?

Narzędzie jest zaprojektowane do współpracy z bateriami Makita 18 V. Używanie innych baterii może być ryzykowne i spowodować utratę gwarancji.

Jak konserwować pistolet do smarowania?

Po każdym użyciu wytrzyj obudowę. Jeśli nie używasz go przez dłuższy czas, całkowicie opróżnij smar. Ładuj baterię co 3 dni, jeśli nie jest używana. Regularnie sprawdzaj wąż i akcesoria.

Co zrobić, jeśli smar w ogóle nie wychodzi?

Może to być spowodowane powietrzem w obwodzie. Wykonaj odpowietrzenie przez zawór odpowietrzający. Sprawdź również, czy tłoczysko nie jest zablokowane i czy bateria jest naładowana.

Jakie akcesoria są dołączone?

W zależności od wersji zestaw może zawierać elastyczny wąż, końcówkę płaską, końcówkę ostrą, twardą rurkę, baterię i ładowarkę (modele LD-821B/C). Sprawdź listę części w instrukcji.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z serwisem Vevor przez www.vevor.com/support. Instrukcja wymienia 21 części zamiennych z ich numerami referencyjnymi.

INSTRUKCJA OBSŁUGI LD-821A Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas

przedstawiają szacunkowe oszczędności, jakie możesz uzyskać, kupując określone narzędzia

u nas w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznaczają, że obejmują wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o dokładnym sprawdzeniu

przy składaniu zamówienia, czy faktycznie oszczędzasz połowę w porównaniu z wiodącymi markami.

Zdjęcie w celach informacyjnych

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Proszę przeczytać wszystkie instrukcje zawarte w podręczniku

uważnie przed uruchomieniem. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu powinien odpowiadać

produktowi, który otrzymałeś. Prosimy o wybaczenie, że nie będziemy

informować Cię ponownie, jeśli wystąpią jakiekolwiek aktualizacje technologiczne lub oprogramowania naszego produktu.

OSTRZEŻENIE

1. Przeczytaj uważnie i zrozum całą instrukcję MONTAŻU I OBSŁUGI przed użyciem.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może skutkować poważnymi obrażeniami ciała.

Specyfikacja

Modele: LD-821A, LD-821B / LD-821C, używane z 18V-21V i są akceptowalne.

Nasze narzędzia można dopasować do akumulatorów Makita.

Model	Zbateriączybez	Typwtyczki	Moc	Rumak
				Wejście	Wyjście
LD-821A	NIE	Bez	18,5 V prądu stałego	Bez
LD-821B	Tak	NAS	18,5 V 2,0 Ah	Prąd zmienny 100-240 V 50/60 Hz	Prąd stały 21 V, A
LD-821C	Tak	UE	18,5 V 2,0 Ah	AC220-240V 50/60Hz	Prąd stały 21 V, A

Produkt posiada następujące cechy:

Zdjęcie w celach informacyjnych.

Stabilny wtrysk oleju.

Stabilny układ wydechowy zapewnia płynny wtrysk oleju.

Silny nacisk.

Wysokie ciśnienie wtrysku oleju, ciągła równowaga, szybkość i skuteczność.

Łatwy do przenoszenia.

W zestawie z samochodem, oszczędza czas i wysiłek, a także jest wygodny i szybki.

Elastyczne i wydajne wykorzystanie.

Można go wstrzykiwać do dowolnej części dyszy, można rozszerzyć olej na miejscu.

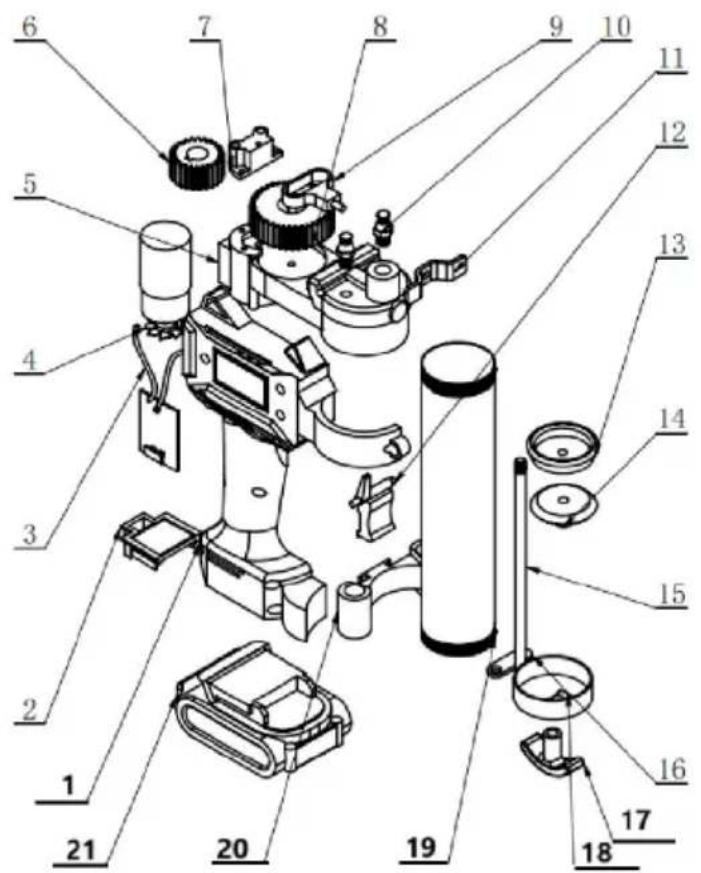

SN	Numer części	Ilość	SN	Numer części	Ilość
1	Muszla - Lewa	1	12	Przełącznikprzyciskowy	1
2	Interfejs baterii litowej	1	13	Tłok gumowy	1
3	Płyta sterownicza	1	14	Stałe komponenty	1
4	maszyny elektryczne	1	15	Pręt poągowy	1
5	Korpus pompy aluminiowy	1	16	Kartaubezpieczeniowa	1
6	wałek zębaty	1	17	Uchwyt aluminiowy	1
7	Pokrywa przedni	1	18	Pokrywa cylindraolejowego	1
8	duże koło zębate	1	19	Cylinder doprzechowywaniaoleju	1
9	Tulejałożyskamimośrodowego	1	20	Uszczelka	1
10	Zawór wydechowy	1	21	Zestaw bateriilitowych	1
11	Podparcie stóp	1

Przed użyciem sprawdź, czy lampa robocza będzie się świecić, gdy produkt jest podłączony do zasilania z baterią. W przypadku braku obciążenia, jeśli maszyna działa normalnie.

Instrukcje dotyczące używania kulek maślanych

krok 1. Odciągnij uchwyt tłoka i napełnij lufę smarem.

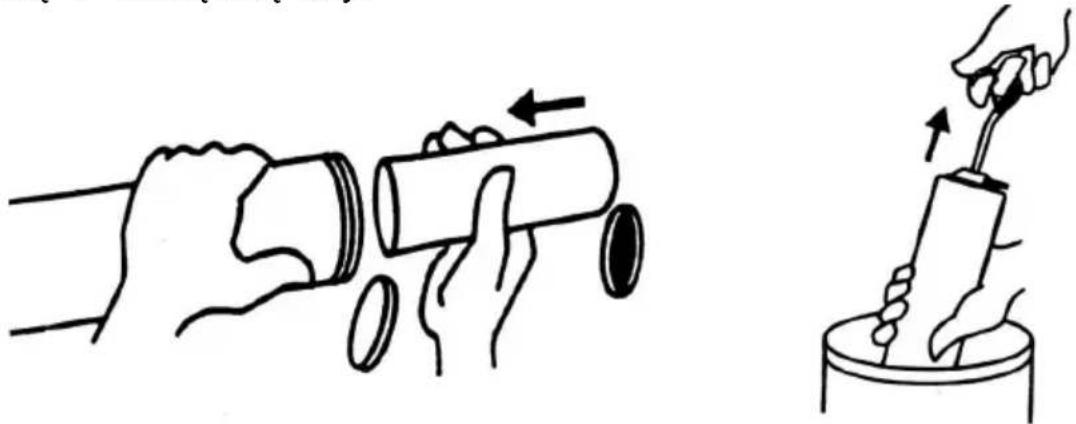

Opcje napełniania tłuszczem:

1) Ładowanie wkładu: Zdejmij plastikową zatyczkę z wkładu i wsuń otwarty koniec wkładu do lufy pistoletu smarowniczego, aż krawędź końca z uchwytem zetknie się z krawędzią lufy.

2) Wlew ssący: Włóż otwarty koniec beczki na około 2 cale do pojemnika na smar. Powoli pociągnij za uchwyt tłoczyska, aby zassać smar do pustej beczki, jednocześnie wpychając beczkę głębiej w smar, aż tłoczysko zostanie całkowicie wysunięte. Zewnętrzna powierzchnia może być pokryta dużą ilością przyklejonego smaru i należy ją ze względów bezpieczeństwa wytrzeć do czysta. (Jest to trudne w obsłudze, dla wprawnego operatora)

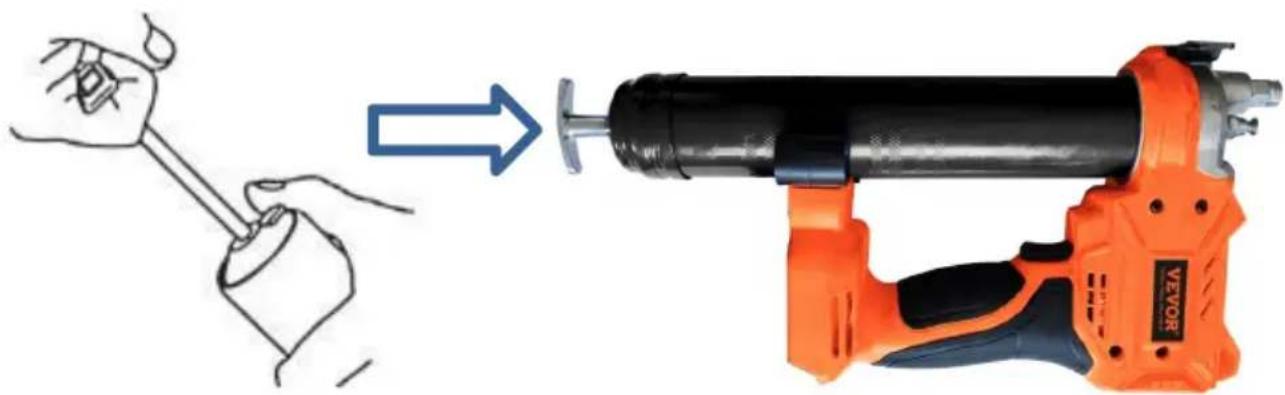

Krok 2: Zamontuj lufę z powrotem w pistolecie smarowym. Włącz zabezpieczenie i wsuń pręt popychający z powrotem do lufy.

Jak pokazano na rysunku:

① Obróć i rozmontuj lufę dwufunkcyjną. Pociągnij wewnętrzny łańcuch lufy do ogona i zabezpiecz go. ② Obróć lufę dwufunkcyjną do wylotu. Teraz możesz jej używać.

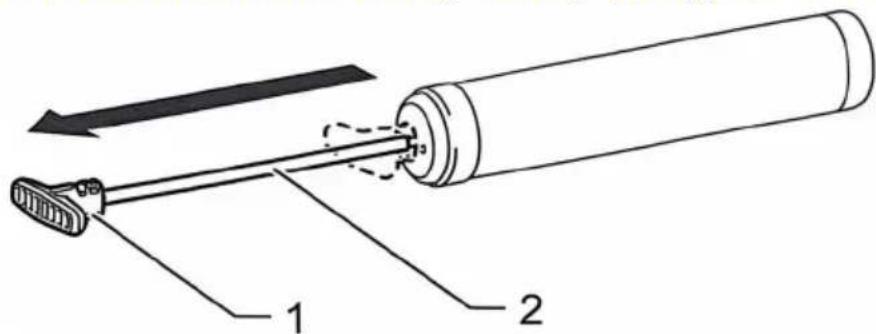

Uchwyt pręta

11) Podczas nakładania smaru na lufę należy pociągnąć za uchwyt pręta.

1. Uchwyt drążka 2. Drążek

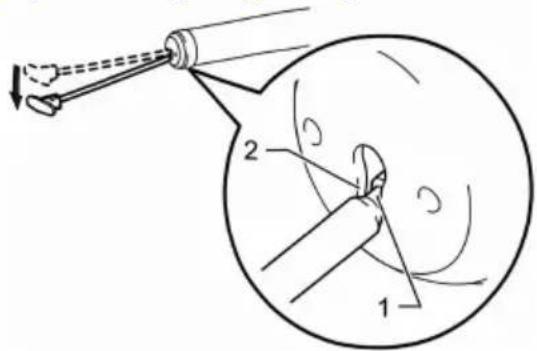

12) Aby zablokować uchwyt wędki w pozycji całkowicie wyciągniętej, pociągnij za uchwyt wędki aż do momentu, gdy rowek na pręcie będzie widoczny, a następnie zahacz rowek na szczelinę. Aby odblokować uchwyt pręta, odczep rowek tak, aby pręt przesunął się do przodu.

11) Po kliknięciu przycisku kontrolka zaświeci się na zielono, a narzędzia mogą szybko i ciągle smarować.

12) Po kliknięciu przycisku kontrolka zaświeci się na czerwono, a narzędzia mogą szybko i ciągle smarować.

Sposób wykorzystania baterii

Bezpieczeństwo elektryczne:

Należy znać metodę ładowania akumulatora: wtyczka narzędzia z baterią litową musi pasować do gniazda. Nie modyfikuj wtyczki; nie podłączaj narzędzi elektrycznych do uziemienia, przewody do dowolnej wtyczki transformatora używane razem. Używanie niezmodyfikowanych wtyczek i odpowiednich gniazdek może zredukować ryzyko porażenia prądem.

Należy znać metodę ładowania akumulatora: wtyczka narzędzia z akumulatorem litowym musi pasować do gniazda. Nie modyfikuj wtyczki; nie podłączaj narzędzi elektrycznych do uziemienia, przewody do dowolnej wtyczki transformatora używane razem. Używanie niezmodyfikowanych wtyczek i pasujących gniazd może zmniejszyć niebezpieczeństwo porażenia prądem.

Akumulatory litowo-jonowe nie powinny być narażone na deszcz. Nie umieszczaj ich w wilgotnym środowisku; woda może dostać się do elektronarzędzia. Zwiększy to ryzyko porażenia prądem.

Podczas ładowania akumulator nie może znajdować się w pobliżu materiałów łatwopalnych, wybuchowych lub żrących, w promieniu 15 metrów. Nie należy umieszczać wewnątrz żadnych śmieci, a także nie należy ładować wielu baterii, aby zapobiec przeciążeniu obwodu. Używaj, aby spowodować nagrzanie przewodu.

Surowo zabrania się ładowania akumulatorów na przedmiotach drewnianych, plastikowych i innych.

Aby naładować akumulator, należy ustawić gniazdo w jednej linii akumulator z gniazdem ładowarki i suwakiem na miejsce.

Kontrolka akumulatora powinna zmienić kolor z od zielonego do czerwonego, gdy akumulator jest ładowany. Gdy kontrolka zaświeci się na zielono Akumulator powinien być w pełni naładowany.

OSTRZEŻENIE: Jeśli akumulator jest gorący po dłuższym użytkowaniu, przed ładowaniem należy odczekać, aż ostygnie.

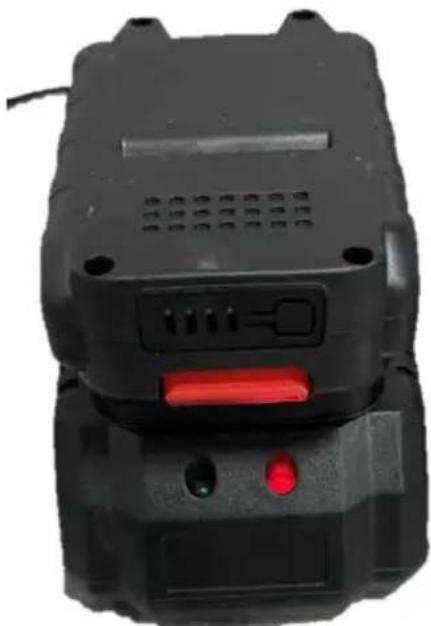

Metoda ładowania:

Przed użyciem smarownicy litowej należy naładować akumulator zgodnie z poniższą metodą.

Podłącz wtyczkę zasilającą ładowarki akumulatorów do odpowiedniego źródła napięcia prądu przemiennego, a wskaźnik ładowania zmieni się na zielone.

Włóż wtyczkę DC ładowarki do gniazda DC w obudowie akumulatora.

Po podłączeniu do zasilania kontrolka ładowarki zaświeci się na czerwono, a ładowanie się rozpocznie. Podczas ładowania kontrolka będzie świecić stabilnie, a czerwone światło pozostanie włączone.

Gdy kontrolka ładowarki zmieni kolor z czerwonego na zielony, oznacza to, że cykl ładowania został zakończony.

Po naładowaniu należy odłączyć wtyczkę zasilającą ładowarki od gniazdka sieciowego.

Uwaga:

Ładowarka baterii służy wyłącznie do ładowania oryginalnej fabrycznej skrzynki baterii. Nie należy jej używać do innych celów ani ładować baterii innych producentów. W przypadku nowych produktów, podczas ładowania obudowy akumulatora może nie być on w pełni naładowany. Proszę całkowicie rozładować i naładować kilka razy przed ładowaniem. Jeśli ładujesz akumulator, który był niedawno używany lub był wystawiony na bezpośrednie działanie promieni słonecznych lub ciepła przez długi czas, kontrolka ładowania może się zaświecić i zmienić kolor na zielony. Proszę odczekać chwilę, ponieważ akumulator zacznie się ładować po ostygnięciu.

Problemy, które mogą wystąpić podczas procesu olejowania i rozwiązania

1. Problem: Pistolet do masła działa normalnie podczas użytkowania, ale z dyszy wylotowej oleju nie wydostaje się masło. Przyczyna: Może to być spowodowane zjawiskiem zasysania powietrza przez rurę w procesie zasysania oleju, co powoduje, że masło nie może być normalnie wypompowane. Należy sprawdzić, czy łańcuch ogonowy nie jest zablokowany.
2. Problem: Prędkość silnika spada. Przyczyna: Zablokowanie obwodu olejowego, niewystarczająca moc akumulatora.

Naciśnij przełącznik, aby przejść do schematu wydechu i odprowadzania oleju.

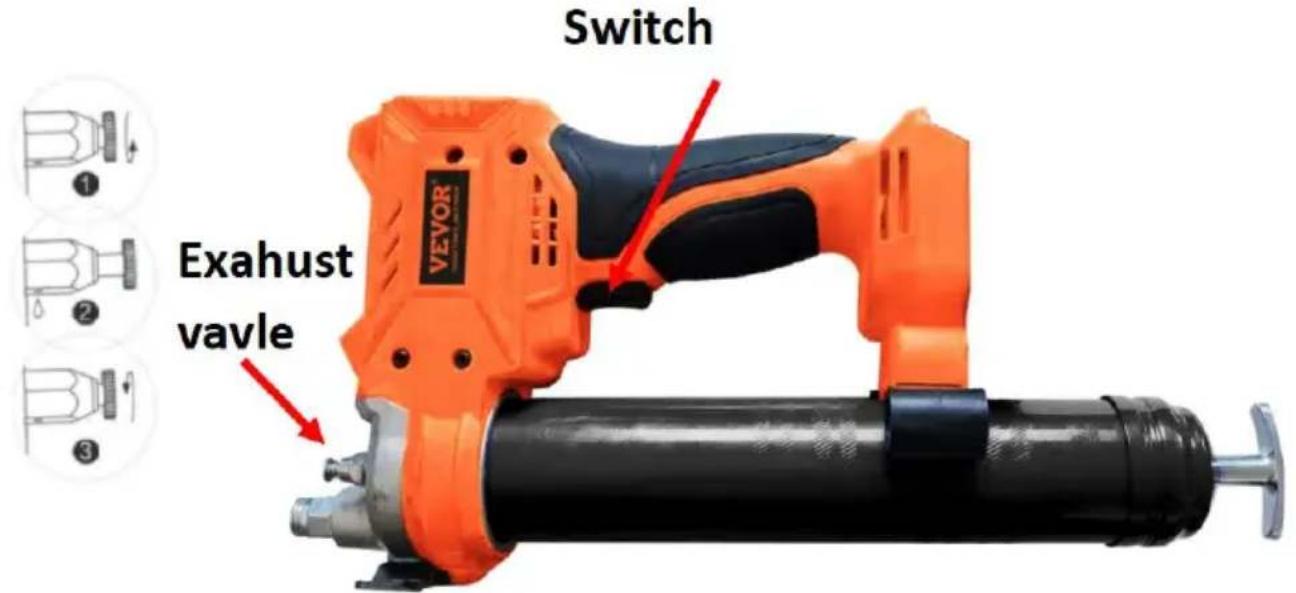

Sposób działania układu wydechowego, jak pokazano na rysunku: Otwórz zawór wydechowy, jak pokazano na rysunku 9, obróć zawór wydechowy dwa razy, naciśnij główny wyłącznik, aż zawór wydechowy zostanie zwolniony do powietrza i niewielkiej ilości smaru, a następnie może być używany normalnie. Jeżeli

nadal nie można normalnie odprowadzić oleju, należy powtórzyć tę operację, aby zapewnić normalne odprowadzenie.

Parametry produktu 18,5 V litowo-polimerowa elektryczna dwufunkcyjna smarownica

Modele: LD-8207, LD-8207A / LD-8207B

Ile rurek oleju można napełnić bez obciążenia: za pomocą płaskiej dyszy i węża można napełnić sześć rurek. Ile rurek oleju można napełnić pod obciążeniem 800 PSI: przy użyciu węża i płaskiej dyszy można napełnić cztery rury.

Model silnika: LY4815A

Napięcie akumulatora: 18,5 V

Maksymalne ciśnienie robocze: 6000 PSI - 8500 PSI

Wydajność oleju na akumulator: 3200 g z wężem i płaską dyszą + Wydajność oleju na minutę: 110 g - 130 g

Całkowita wydajność oleju dwóch baterii: 6400 g

Żywotność silnika: ponad 140 godzin

Czas potrzebny do pełnego naładowania akumulatora: ok. 1,5 godz.

Wyjście ładowania akumulatora: 21 V

Maksymalne ciśnienie węża: 10000 PSI

Wejście ładowania akumulatora: 100~240 V/50Hz dla wersji amerykańskiej, 220~240 V/50Hz dla wersji europejskiej

Materiał produktu: Stal stopowa

Temperatura pracy: -20 °C ~ 50 °C

Prąd roboczy: 4A - 24A

1. Codzienna konserwacja

1) Po każdym użyciu pistoletu do oleju należy wyczyścić zewnętrzną obudowę i umieścić ją w skrzynce narzędziowej w celu prawidłowego przechowywania. 2) Jeśli broń nie będzie używana przez dłuższy czas, należy całkowicie odsączyć smar z przezroczystej lufy.

1. Środki ostrożności

① Nieprofesjonaliści, prosimy nie demontować ani nie naprawiać hosta. Jeśli występują problemy z jakością, które wymagają naprawy, prosimy o kontakt z personelem naprawczym sprzedawcy i producenta.

②Podczas korzystania z produktu należy obchodzić się z nim ostrożnie i nie rzucać nim wysoko.

③ Stosuj odpowiedni rodzaj smaru zgodnie ze specyfikacją produktu. ④ Przed użyciem tego produktu na placach budowy i placach operacyjnych należy założyć profesjonalny sprzęt ochronny. ⑤ Aby zapewnić bezpieczeństwo podczas pracy, nie należy kierować pistoletu na olej w stronę twarzy osoby obsługującej urządzenie. ⑥ Po nieużywaniu produktu należy wyjąć baterię litową. Baterię litową należy ładować co 3 dni, a akcesoria produktu i działanie korpusu należy sprawdzać regularnie. ⑦ Warunki przechowywania produktu: w miejscu wentylowanym i suchym, w oddzielnym pomieszczeniu, nie mieszać z innymi produktami. ⑧ Nie upuszczaj akumulatora, nie uderzaj nim i trzymaj go z dala od źródeł ognia. ⑨ Regularnie sprawdzaj wąż i nie wyginaj go nadmiernie podczas użytkowania. Wprowadzenie do narzędzi pomocniczych produktu

(Tylko produkty najwyższej jakości zawierają wszystkie akcesoria)

1. Główny pistolet do masła 2. Wąż, 3. Pasek surowca, 4. Dysza płaska
2. Twarda rura, 6. Ostra dysza 7. Bateria, 8. Opłata

Porównanie korzyści pomiędzy elektryczne pistolety do masła i ręczne pistolety do masła broni w ciągu jednego roku

Elektryczny	Podręcznik
1Godziny pracy i czas stracony:8 minut/dzień*219 dni=29 godzin*180juanów/godzina=5220 juanów/rok	25 minut/dzień*219 dni=91godzin*180juanów/godzina=16400juanów/rok
2Zużycie paliwa: 2900gramów/dzień*219 dni=197kilogramów=13 baryłek*200juanów=2180 juanów/rok	500 gramów/dzień*219 dni=109kilogramów=7 baryłek*200juanów=1400 juanów/rok
3Konserwacja maszyny + kosztynaprawy + koszty utraty pracy4 osie*2000 juanów/oś=8000 juanów/2lata (koszt naprawy)2400 juanów/dzień* 4 dni=9600 juanów/2 lata (opłata za utratę pracy)Razem: 13600 juanów/rok	4 osie * 2000 juanów/oś = 8000juanów/rok (koszt naprawy) 2400juanów/dzień * 4 dni = 9600juanów/rok (opłata za utratę pracyRazem: 27200 juanów/rok
4Cena zakupu energii elektrycznej:1000 juanów/sztuka = 500 juanów (2 lata za sztukę)	150 juanów * 2=300 juanów (2 sztuki rocznie)
Razem:5220+2180+13600+500=21500juanów/rok	Razem:16400+1400+27200+300=45300juanów/rok
Całkowita różnica w cenie: 45300-21500 = 23800 juanów/rok

Porównanie korzyści pomiędzy elektrycznymi pistoletami smarowymi i smar ręczny broń.

	Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.
	Noś ochronę głowy

Informacje FCC:

UWAGA : Zmiany lub modyfikacje wykonane bez wyrażnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Limity te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i ponowne włączenie produktu, zaleca się, aby użytkownik spróbował skorygować zakłócenia, stosując jeden lub więcej z następujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
• Aby uzyskać pomoc, zwróć się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadów. Punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.
