Produkttyp	Trådlös fogpistol
Märke	Vevor
Modell	Q0V-CX51-20
Märkspänning	20 V
Fogninghastighet	1-4 mm/s
Arbetsström	1 A
Arbetstryck	270 kg
Driftstid	4 timmar
LED-belysning (300 ml patron)	400-450 lumen, temperatur 6000-6500K
LED färgåtergivning (300 ml patron)	70-75 Ra
Patronkapacitet	300 ml och 600 ml
Batterityp	Lithium-ion (20 V)
Användningsområden	Sprickförsegling, hålifyllning, fuktbarriär, insektsbarriär, limapplicering
Avblockeringsfunktion	Släpp avtryckaren för att automatiskt dra tillbaka kolvstången
Säkerhetsutrustning	Skyddsglasögon och handskar rekommenderas
Underhåll	Rengör med en ren trasa, undvik lösningsmedel, ta bort batteriet före underhåll
Reservdelar	Använd endast identiska delar, låt en kvalificerad fackman reparera
Vikt (uppskattning)	Cirka 1,5 kg
Mått (uppskattning)	Cirka 30 x 20 x 10 cm
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - Q0V-CX51-20 Vevor

Hur installerar jag batteriet på Vevor Q0V-CX51-20 fogpistol?

Tryck batteriet nedåt på pistolen tills det klickar på plats. Se till att strömbrytaren är i av-läge innan du ansluter batteriet.

Hur byter jag patronen från 300 ml till 600 ml?

För att byta från 300 ml till 600 ml, ta bort 300 ml-patronen genom att dra lätt i patronbytesknappen och vrida 90°. För att installera 600 ml-patronen, vrid den direkt på plats. Justera även kolvstångens längd med längdkontrollreglaget.

Vad gör jag om fogmassan inte kommer ut eller om motorn stannar?

Släpp avtryckaren för att låta kolvstången dras tillbaka automatiskt. Kontrollera att munstycksspetsen är avskuren, att innerfolien på tuben är genomborrad, att det inte finns härdat material i munstycket och att tuben inte är skadad. Om problemet kvarstår, prova en annan tub eller kontakta en auktoriserad serviceverkstad.

Hur rengör jag fogpistolen efter användning?

Ta alltid bort batteriet före rengöring. Använd en ren trasa för att ta bort smuts, damm eller olja. Undvik lösningsmedel eftersom de kan skada plastdelar. Använd inte bromsvätska, bensin eller petroleumbaserade produkter.

Vilka säkerhetsåtgärder bör jag vidta vid användning?

Bär skyddsglasögon och handskar. Håll arbetsområdet rent och väl upplyst. Undvik explosiva atmosfärer. Bär inte löst sittande kläder eller smycken. Håll barn och åskådare på avstånd.

Hur laddar jag batteriet?

Använd endast laddaren som specificerats av tillverkaren. Ladda inte batteriet utanför det angivna temperaturintervallet. Placera inte laddaren på brandfarliga ytor och säkerställ tillräcklig ventilation.

Hur slår jag på/av LED-belysningen?

LED-belysningen är integrerad i den korta 300 ml-patronen. Använd ljusströmbrytaren på pistolen för att slå på eller stänga av LED.

Kan pistolen användas för att applicera lim?

Ja, verktyget är utformat för att applicera fogmassa, tätningsmedel och lim. Använd lämplig tub och följ appliceringsanvisningarna.

Hur förvarar jag fogpistolen?

Ta bort batteriet och rengör verktyget. Förvara det på en torr plats utom räckhåll för barn. Undvik extrema temperaturer.

Var hittar jag reservdelar eller får reparation?

Låt endast en kvalificerad tekniker reparera verktyget med identiska delar. För teknisk support och garantibevis, besök www.vevor.com/support.

BRUKSANVISNING Q0V-CX51-20 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

TRÄDLÖS FOTGÖRNING

MODELL: Q0V-CX51-20

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRÄDLÖS FOTGÖRNING

MODELL: Q0V-CX51-20

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användarna läsa instruktionerna handbok noggrant.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Varning- Var noga med att bära handskar när du använder denna produkt.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater.
	FCC uttalande:Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka oönskad funktion.

VIKTIGA SÄKERHETSVARNINGAR

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer

levereras med detta elverktyg. Underlåtenhet att följa alla instruktioner nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Termen "elverktyg" i säkerhetsinstruktionerna syftar på din Sladdlös tätningspistol.

Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor.

b) Använd inte elverktyg i explosionsfarlig atmosfär, t.ex. i närvaro

av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner

kan få dig att tappa kontrollen.

Elsäkerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd

inga adapterkontakter med jordade elverktyg. Omodifierade pluggar

och matchande uttag minskar risken för elektriska stötar. b) Undvik

kroppskontakt med jordade ytor, såsom rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är

Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektriska stötar.

d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur

elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar.

Skadade eller trasslade sladdar ökar risken för elektriska stötar. e) När du använder ett elverktyg utomhus, använd en förlängningssladd som är lämplig för utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elchock.

f) Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd en restströmsenhet (RCD) skyddad matning. Användning av en jordfelsbrytare minskar risken för elchock.

Personlig säkerhet

a) Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av

droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador. b) Använd

personlig skyddsutrustning. Använd alltid ögonskydd. Skyddande utrustning som dammmask, halkfria skyddsskor, hjälm eller hörsel

skydd som används för lämpliga förhållanden kommer att minska personskador. c) Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkälla och/eller batteripaket, plockar upp eller bär verktyget.

Att bära elverktyg med fingret på strömbrytaren eller strömsätta elverktyg som

har strömbrytaren på inbjuder till olyckor.

d) Ta bort eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan leda till personskada.

e) Räck inte för mycket. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer.

f) Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g) Om

anordningar tillhandahålls för anslutning av dammsugning och uppsamlingsanläggningar, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror.

h) Låt inte förtrogenhet som erhållits genom frekvent användning av verktyg tillåta dig att bli självbelåten och ignorera verktygssäkerhetsprinciper. En slarvig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. Rätt elverktyg kommer att göra jobbet bättre och säkrare i den takt det var utformat för.

b) Använd inte elverktyget om strömbrytaren inte slår på och av det. Vilket elverktyg som helst som inte kan styras med strömbrytaren är farligt och måste repareras. c) Koppla bort kontakten från strömkällan och/eller ta bort batteripaketet, om löstagbart, från elverktyget innan du gör några justeringar, byter

tillbehör eller förvaring av elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas av misstag. d) Förvara

inaktiva elverktyg utom räckhåll för barn och tillåt inte personer som inte är bekanta med elverktyget eller dessa instruktioner att använda elverktyget.

Elverktyg är farliga i händerna på outbildade användare. e) Underhåll elverktyg och tillbehör. Kontrollera för felinriktning eller bindning av rörliga delar, brott på delar och andra tillstånd som kan påverka elverktygets drift. Om det är skadat, låt elverktyget repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera.

g) Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra operationer än de avsedda skulle kunna resultera i en farlig situation.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

Service

a) Låt en kvalificerad reparatör serva ditt elverktyg som endast använder identiska reservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

Batteriverktyg Säkerhetsinstruktioner

1. förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till batteripaketet, plockar upp eller bär elverktyget. Att bära elverktyg med din

finger på strömbrytaren eller strömförande elverktyg som har strömbrytaren på inbjuder olyckor.

1. Koppla bort batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller förvarar elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas av misstag.
2. Ladda endast med den laddare som specificerats av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan skapa brandrisk vid användning med ett annat batteripaket.
3. Använd endast elverktyg med specifikt avsedda batteripaket. Användning av något annat batteripaket kan skapa risk för skador och brand.
4. När batteriet inte används, håll det borta från andra metallföremål, som t.ex. gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål, som kan göra en anslutning från en terminal till en annan. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
5. Under dåliga förhållanden kan vätska spruta ut från batteriet; undvik kontakt. Om kontakt inträffar av misstag, spola med vatten. Om vätska kommer i kontakt med ögonen, sök dessutom medicinsk hjälp. Vätska som sprutas ut från batteriet kan orsaka irritation eller brännskador.
6. Använd inte ett batteripaket eller ett elverktyg som är skadat eller modifierat. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som resulterar i brand, explosion eller risk för skada.
7. Utsätt inte ett batteripaket eller ett elverktyg för eld eller för hög temperatur. Exponering för eld eller temperaturer över 265°F kan orsaka explosion.
8. Följ alla laddningsinstruktioner och ladda inte batteripaketet eller elverktyget utanför det temperaturområde som anges i instruktionerna. Felaktig laddning eller laddning vid temperaturer utanför det specificerade området kan skada batteriet och öka brandrisken.

temperaturer utanför det specificerade området kan skada batteriet och öka brandrisken.

1. Låt en kvalificerad reparatör utföra service med endast identiska reservdelar. Detta kommer att säkerställa att produktens säkerhet upprätthålls.
2. Modifiera eller försök inte reparera elverktyget eller batteripaketet förutom som anges i bruks- och skötselanvisningen.
3. Batteriladdaren blir varm under användning. Laddarens värme kan byggas upp till osäkra nivåer och skapar en brandrisk om den inte får tillräcklig ventilation, på grund av ett elektriskt fel eller om den används i en varm miljö. Placera inte

Laddare på en brandfarlig yta. Blockera inte några ventiler på laddaren.

Undvik särskilt att placera laddaren på mattor och mattor; de är inte bara brandfarliga, men de blockerar också ventilerna under laddaren. Placera laddaren på en stabil, solid, icke brännbar yta (som en stabil arbetsbänk av metall eller betonggolv) minst 1 fot bort från alla brandfarliga föremål, såsom draperier eller väggar. Håll en brandsläckare och en rökdetektor i området. Ofta

övervaka laddaren och batteripaketet under laddning.

1. Säkerhetsvarningar för litiumbatterier LITIUMBATTERIER FÖRVARAR EN STOR

ENERGIMÄNGD OCH KOMMER ATT VÄNTA BRAND ELLER EXPLODERA VID FELBEHANDLING:

a. Håll batteripaketet torrt. b.

GÖR INTE NÅGOT AV FÖLJANDE I BATTERIPACKET: • Öppna, • Tappa, • Kortsluta, • punktera, • bränna eller • Utsätta för högre temperaturer än 265°F.

c. Ladda batteripaketet endast enligt laddarens instruktioner. d. Inspektera

batteripaketet före varje användning; Använd eller ladda inte om den är skadad.

Andra säkerhetsregler

ÿ Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor. ä Använd inte elverktyg i explosionsfarlig atmosfär, t.ex. i närvaro

av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antändas damm eller ångor.

ÿ Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner kan få dig att tappa kontrollen.

ÿ Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder en elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner.

ÿ Använd personlig skyddsutrustning, såsom dammmask, halkskydd skor, hjälm eller hörselskydd som används för lämpliga förhållanden minska personskador.

Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkälla och/eller batteripaket, plockar upp eller bär verktyget. Sträck dig inte för mycket. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer.

Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. När

batteriet inte används, håll det borta från andra metallföremål, som pappersklämmor, mynt, nycklar, spikar, skruvar eller andra små metallföremål, som kan göra en anslutning från en terminal till en annan.

Låt ditt elverktyg servas av en kvalificerad reparatör som endast använder identiska reservdelar. Detta kommer att säkerställa att elverktygets säkerhet bibehålls.

SPARA DESSA INSTRUKTIONER

TEKNISKA PARAMETRAR

Modell	Q0V-CX51-20
Märkspänning:	20V
Tätningshastighet:	1-4 mm/s
Arbetsström:	1A
LED-ström:	200mA (endast för 300 ml kort tunna)
LED-lumen:	400-450LM (endast för 300 ml kort fat)
Arbetstryck:	270 kg
Arbetstid:	4 timmar
LED färgtemperatur:	6000-6500K (endast för 300 ml kort fat)
LED färgdisplay:	70-75Ra (endast för 300 ml kort fat)

FUNKTIONSBESKRIVNING

1. APPLIKATIONER

Du kan använda det här verktyget för följande ändamål:

Täta sprickor för att hålla ditt hems konditionerade luft inne samtidigt som den behålls okonditionerad luft utanför, vilket ökar ditt hems energieffektivitet.

Fyllning av hål och sprickor före målning.

Skapa en fuktbarriär runt områden som kan skadas av vatten. Täta sprickor för att förhindra att insekter kryper in i ditt hem. Applicera lim.

1. Kolvstång 2. Kolvstångshandtag
2. Startknapp
3. Strömbrytare 5. Batteri
4. 300 ml kort cylinder
5. Ljusomkopplare
6. Byte av cylinder 9. 600 ml lång cylinder

BRUKSANVISNING

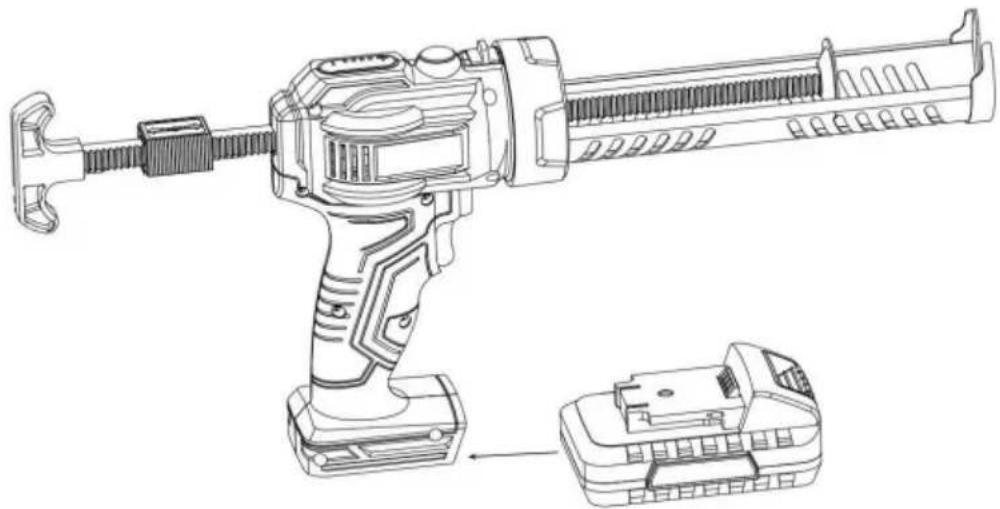

1. ATT INSTALLERA BATTERIET

Skjut batteriet till botten av pistolen.

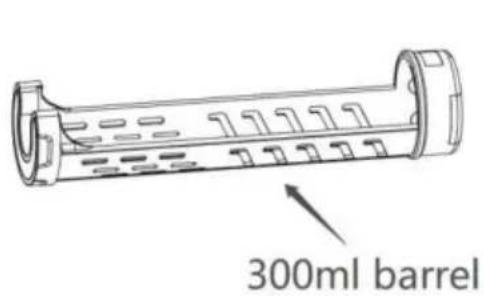

För att installera 300 ml patronhylsa, sätt bara in cylindern i bajonetten i en vinkel på 90° och vrid tillbaka den tills ett ljud hörs, det vill säga fixeringen är klar.

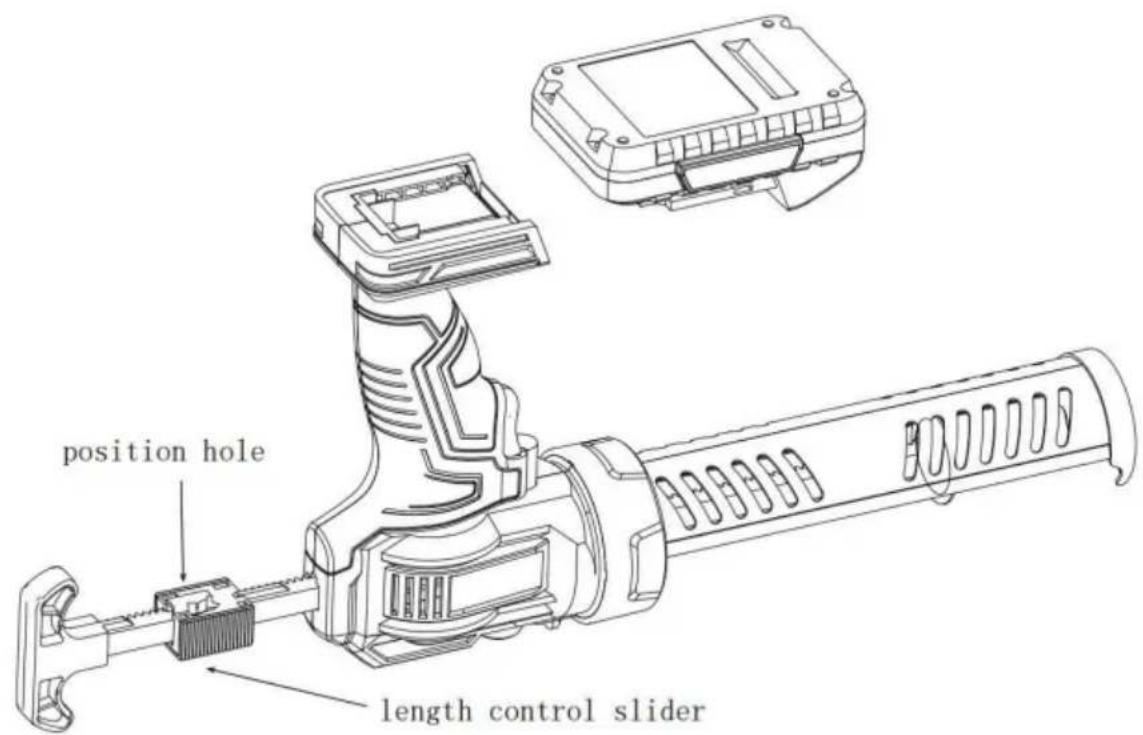

Du måste också ändra längden på kolvstången så att den passar 300 ml cylindern. Som visas i följande figur, skjut längdkontrollreglaget åt vänster tills det fastnar i positionshålet och inte kan röra sig framåt.

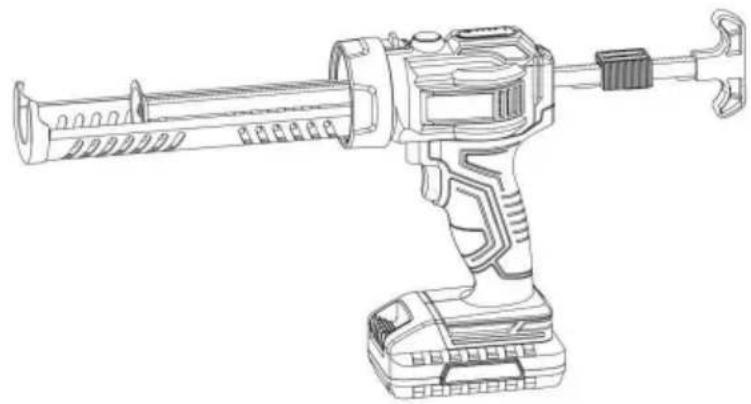

På så sätt får du en 300 ml limpistol.

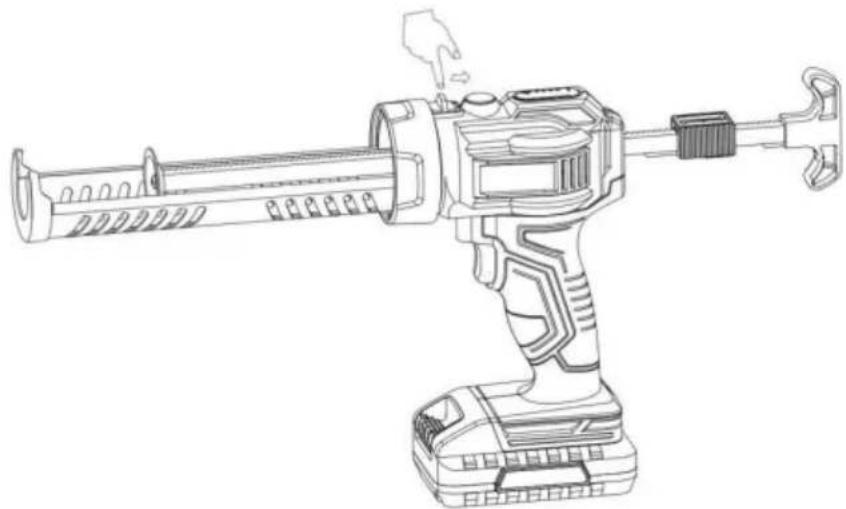

För att ta bort 300 ml patroncylindern, dra lätt i bytesomkopplaren bakåt, rotera samtidigt pipan med 90° och dra ut den.

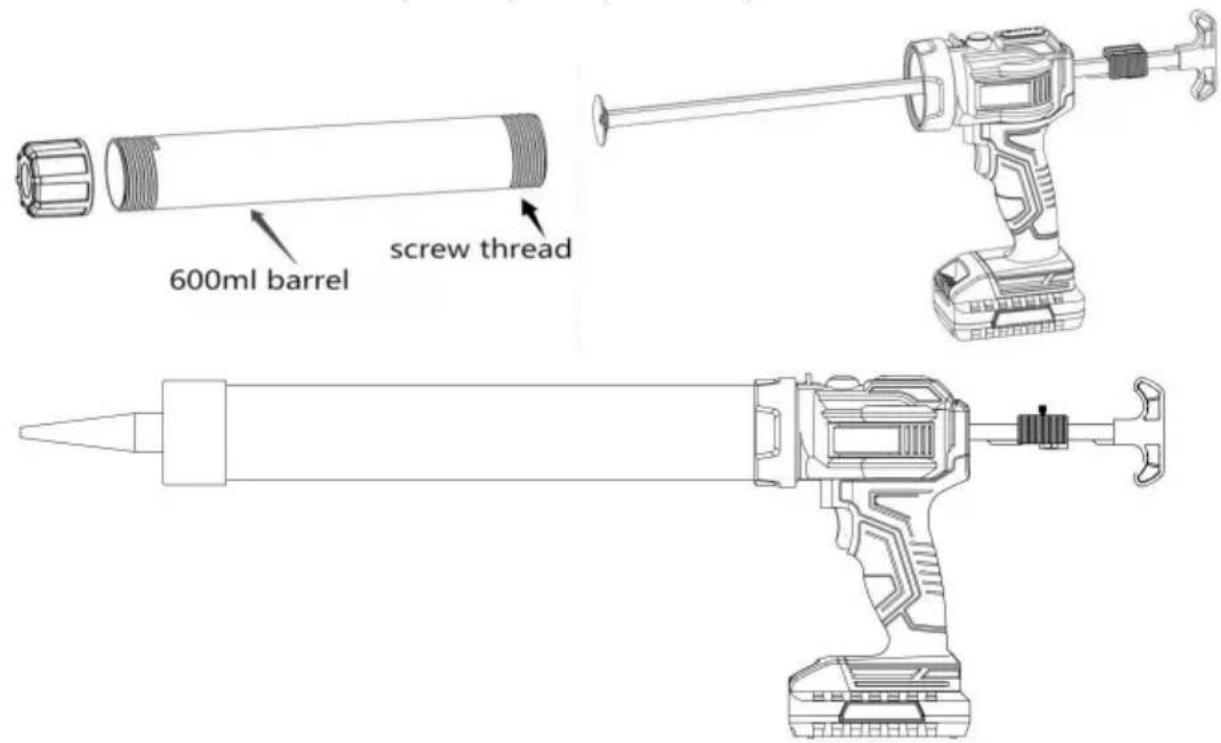

För att installera 600 ml patroncylinder, rotera cylindern direkt.

För att slå PÅ tätningspistolen trycker du på avtryckaren.

Släpp avtryckaren för att stänga av tätningspistolen.

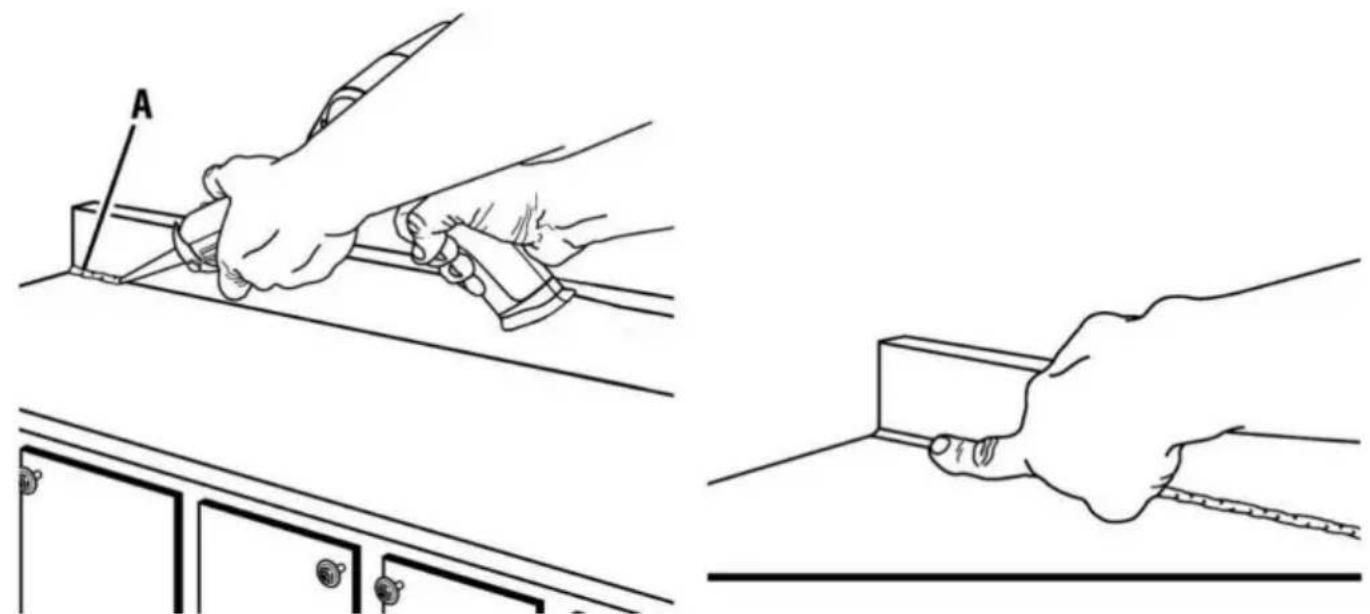

4. ANVÄNDNING AV TÄTNINGSMASSA

Ta bort eventuellt damm, smuts eller rester av gammal fogmassa. Se till att området som ska tätas är rent och torrt.

Håll pistolen i en liten vinkel. Om du fyller en spricka, sätt in pipen i sprickan om möjligt; annars kör du tätningspistolen längs ytan.

Kläm på avtryckaren så att tätningsmassan kan tränga ut från rörspetsen.

Om tätningssträngen är för smal, skär munstycket igen för att ge en större öppning.

Det är dock bättre att applicera en tunn sträng av tätningsmassa och lägga till lite mer om det behövs än att applicera för mycket och försöka ta bort överskottet.

Om det är blockerat kan du släppa avtryckaren och kolvstången kommer att

automatiskt låsa upp och stänga av. Kontrollera och se till att:

Munstycksspetsen är skuren.

Den inre tätningen i tätningsröret är bruten.

Härdat material tas bort från munstycket.

Tätningsröret är inte skadat eller fruset.

Kolvstången är fri från tätningsmassa/lim.

Om motorn fortsätter att stängas av, prova ett annat materialrör eller ta verktyget till en auktoriserad servicecenter.

Flytta försiktigt tätningspistolen i jämn takt längs gapet som ska fyllas när du fortsätter att trycka på avtryckaren. Se till att tätningen kommer i full kontakt med båda appliceringsytorna. Om det behövs, använd fingret för att försiktigt trycka tätningen i ett hörn eller spricka.

UNDERHÅLL

Använd endast identiska reservdelar vid service. Användning av andra delar kan skapa en fara eller orsaka produktskador.

För att undvika allvarliga personskador, ta alltid ut batterierna från produkten vid rengöring eller underhåll.

Undvik att använda lösningsmedel vid rengöring av plastdelar. De flesta plaster är mottagliga för skada från olika typer av kommersiella lösningsmedel och kan skadas av deras användning. Använd rena kläder för att ta bort smuts, damm, olja, fett etc.

Låt aldrig bromsvätskor, bensin, petroleumbaserade produkter, penetrerande oljor etc. komma i kontakt med plastdelar. Kemikalier kan skada, försvaga eller förstöra plast vilket kan leda till allvarliga personskador.
