LD-868 - Lijmpistool Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Handmatig vetpistool
Model	LD-868
Merk	Vevor
Tankinhoud	120 cc
Maximale druk	3500 PSI (241 bar)
Uitlaatverbinding	NPT 1/8"
Vulmethode	Patroon of aanzuigvulling
Materiaal	Staal + aluminiumlegering
Kleur	Zilver
Afmetingen (ongeveer)	300 x 150 x 60 mm
Gewicht (ongeveer)	0,8 kg
Inhoud van de verpakking	Vetpistool, flexibele slang, 2 rechte metalen buizen, koppeling, versterkt mondstuk, vetpatroon, handleiding
Belangrijkste functies	Smeren van smeerpunten, vet verdelen onder druk
Veiligheid	Veiligheidsvergrendeling op de zuigerstang, niet openen onder druk, PBM's gebruiken
Onderhoud en reiniging	Afnemen met een zachte doek na gebruik, geen oplosmiddelen gebruiken, niet onderdompelen
Reserveonderdelen en repareerbaarheid	Aansluitingen en slangen beschikbaar, reparatie door gekwalificeerde technicus
Algemene informatie	Professioneel gebruik, geschikt voor standaard vetten

Veelgestelde vragen - LD-868 Vevor

Hoe vul ik het vetpistool LD-868?

Schroef de loop van het pistool los terwijl u de kop vasthoudt. Trek de hendel van de zuigerstang naar achteren. Voor het vullen met een patroon, verwijder de plastic dop en plaats de geopende patroon in de loop. Voor aanzuigvulling, dompel het open uiteinde van de loop in het vet en trek langzaam aan de hendel. Plaats de loop terug en activeer de veiligheidsvergrendeling.

Hoe ontlucht ik het vetpistool?

Draai na het vullen de kop en loop iets los (maximaal een halve slag) of beweeg de hendel meerdere keren om de lucht via de ontluchtingsklep te laten ontsnappen. Draai vervolgens weer vast.

Waarom geeft mijn pistool geen vet af?

Dit kan komen door ingesloten lucht in het vet (ontlucht het), een verstopte slang (reinigen of vervangen) of te dik vet (gebruik vloeibaarder vet of verwarm het pistool).

Hoe installeer ik de aansluitingen op het LD-868 pistool?

Wikkel 3 tot 5 windingen afdichtingstape (PTFE) rond de schroefdraad van de aansluiting. Schroef de aansluiting stevig op de NPT 1/8 uitlaat van het pistool. Gebruik de koppeling om verbinding te maken met de smeernippel.

Wat te doen bij vetlekkage aan de achterkant van het pistool?

Als er vet rond de zuigerstang ontsnapt, is de rubberen volger waarschijnlijk beschadigd. Het is dan nodig het pistool te vervangen.

Hoe onderhoud ik het Vevor LD-868 vetpistool?

Controleer vóór elk gebruik op scheuren, verbogen onderdelen of lekkages. Na gebruik afnemen met een zachte, droge doek. Nooit in vloeistoffen dompelen en geen oplosmiddelen gebruiken. Bewaar op een schone, droge plaats.

Wat is de maximale druk van de LD-868?

De maximale druk is 3500 PSI (ongeveer 241 bar). Overschrijd deze druk nooit om barstgevaar te voorkomen.

Kan ik standaard vetpatronen gebruiken?

Ja, de LD-868 accepteert standaard 120 cc vetpatronen. Zorg ervoor dat de patroon goed in de loop is geplaatst voordat u het pistool weer in elkaar zet.

Hoe verwijder ik de koppeling na het smeren?

Kantel de koppeling iets, draai hem en trek hem naar achteren. Deze handeling vergemakkelijkt het losmaken van de smeernippel.

Waar vind ik technische ondersteuning voor de LD-868?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING LD-868 Vevor

1. Lees alle montage- en gebruiksaanwijzingen zorgvuldig door en zorg dat u ze begrijpt voordat u het apparaat gaat gebruiken. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

ALGEMENE VEILIGHEIDSREGELS

WAARSCHUWING: Lees en begrijp alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot ernstig letsel.

Als de handbediende vetspuit tijdens de installatie, inbedrijfstelling en dagelijkse bediening verkeerd wordt gehanteerd, kunnen er verschillende gevaren ontstaan.

Gevaar voor letsel en schade aan materiële goederen door ondeskundig gebruik.

Houd de handleiding ter beschikking van het bedieningspersoneel op de plaats waar het apparaat wordt gebruikt.

Er moet rekening worden gehouden met de landspecifieke veiligheidsmaatregelen en ongevallenpreventievoorschriften.

Alleen gekwalificeerde en bevoegde personen mogen het vetspuitpistool bedienen.

Personen zijn gekwalificeerd als zij op grond van hun opleiding, ervaring, instructie en kennis van de relevante normen in staat zijn de toegewezen taken te beoordelen en potentieel gevaarlijke situaties te identificeren.

Alle personen die belast zijn met installatie-, bedienings-, onderhouds- en reparatiewerkzaamheden, dienen deze gebruiksaanwijzing gelezen en begrepen te hebben.

Het vetspuitpistool is uitsluitend ontworpen voor het doseren van

smeermiddelen met vet.

Elk gebruik dat buiten deze parameters valt, kan leiden tot ernstige risico's en wordt beschouwd als gebruik dat in strijd is met het beoogde doel. De exploitant is aansprakelijk voor schade die ontstaat door gebruik anders dan het beoogde gebruik.

LET OP: Te hoge druk kan leiden tot het barsten van de vetspuitkop of accessoires!

Overmatige druk bij het smeerpunt kan de smeernippel en zelfs de machine beschadigen.

Volg de onderhouds- en service-instructies van de machinefabrikant op.

Defecte accessoires kunnen leiden tot persoonlijk letsel en materiële schade.

Vetslangen mogen niet geknikt, gedraaid of uitgerekt worden.

Tijdens de gebruiksperiode moeten accessoires worden gecontroleerd op slijtage, scheuren en andere beschadigingen.

Defecte accessoires moeten onmiddellijk worden vervangen.

Open het vetspuitpistool niet als het onder druk staat!

Elke keer dat de vetspuitkop en de loop van het vetpistool van elkaar gescheiden worden, moet de duwstang volledig worden ingetrokken en automatisch worden vergrendeld door middel van de veiligheidspal.

Overmatige druk kan ertoe leiden dat de kop van het vetspuitpistool en

Gebruik bij het gebruik van het vetspuitpistool geschikte uitrusting, zoals beschermende uitrusting.

handschoenen en oogbescherming

BEWAAR DEZE INSTRUCTIES.

MODEL EN PARAMETERS

Model	LD-867A	LD-867B	LD-2710	LD-8 68
Capaciteit	400CC	400CC	600CC	120CC
Maximale druk	6000PSI-druk	6000PSI-druk	10000PSI	3500PSI
Aansluitingvoor afvoervan vetspuit	NPT-1/8	NPT-1/8	NPT-1/8	NPT-1/8
Opties voorhet vullen vanvet	Cartridgeladen	Cartridgeladen	Cartridgeladen	Cartridgeladen
	Zuigvulling	Zuigvulling	Zuigvulling	/
	Vulapparaatladen	Vulapparaatladen	/	/
Materiaal	Staal + aluminiumlegering
Kleur	Zwart + Zilve	Zwart + Zilve	Zwart	Zilver

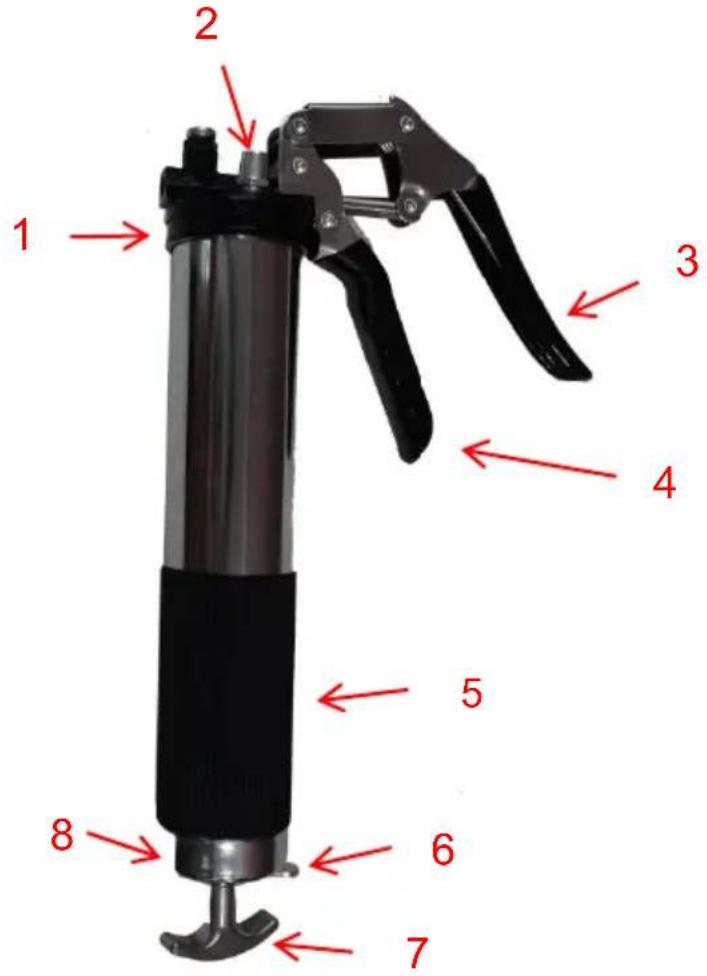

LD-867A, LD-867B

1. Hoofd
2. Luchtventiel
3. Beweegbare handgreep
4. Vaste handgreep
5. Loop
6. Veiligheidspal
7. Zuigerstang handvat
8. Eindkap

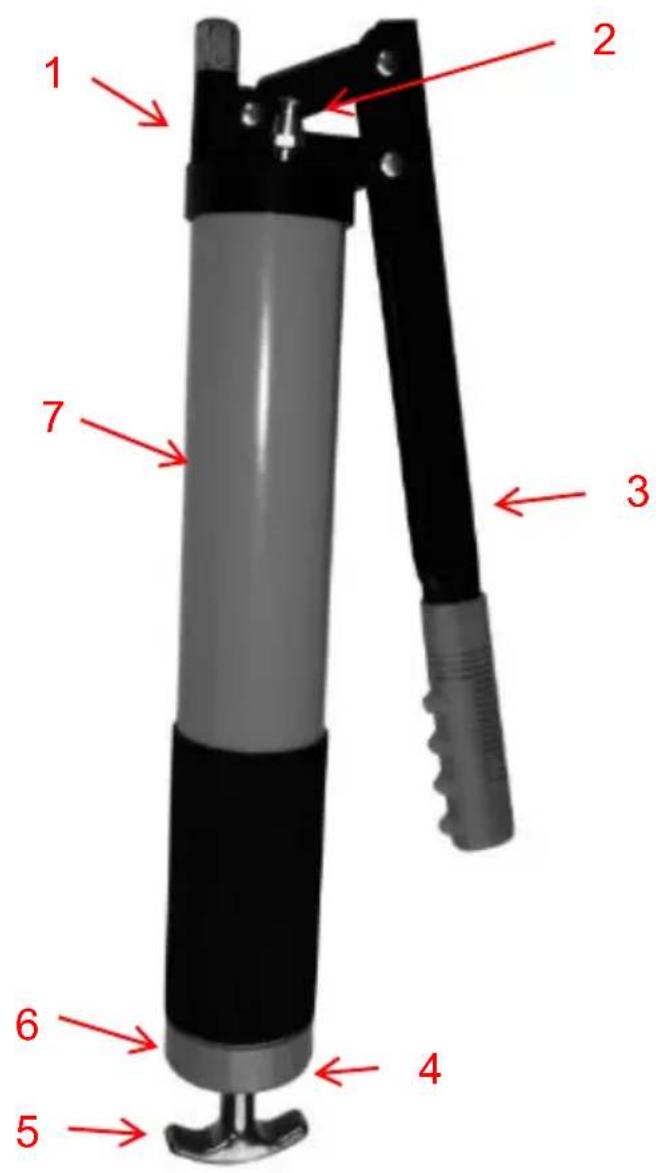

LD-2710

37. Hoofd 38. Luchtventiel 39. Hendel 40. Veiligheidspal 41. Zuigerstang handvat 42. Eindkap 7. Vat

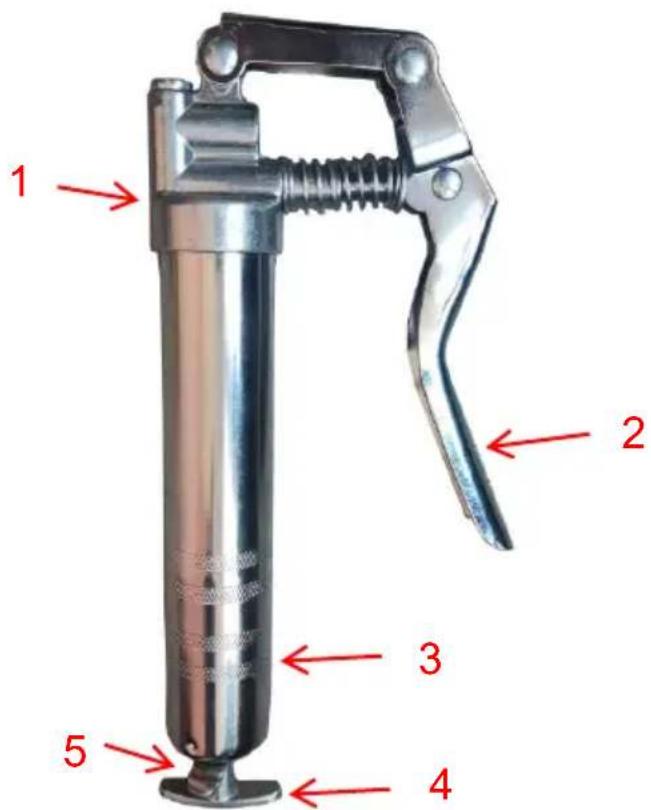

LD-8 68

25. Hoofd 26. Hendel 27. Loop 28. Zuigerstang handvat 5. Veiligheidspal

COMPONENTEN

Parts\Mode	LD-867A	LD-867B	LD-2710	LD-8 68
Vetspuit	1	1	1	1
Smeer slang	1	1	1	1
Rechte metalen buis	1	/	1	2
Gebogen metalen pijp	1	1	/	/
Koppeling	2	1	2	2
Puntige koppeling	1	1	/	/
Vergrendelingsk lemkoppeling	1	/	/	/
Reinigingsdoekje	1	/	/	/
Lekvrij pet	1	1	/	/
Versterkte spuitmond	/	/	/	1
Vetpatroon	/	/	/	1
Gebruikershandl eiding	1	1	1	1

BEDIENINGSINSTRUCTIES

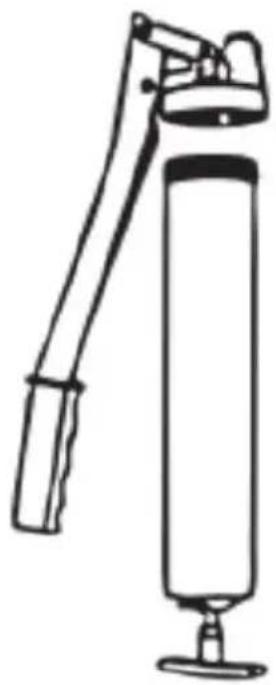

Stap 1: Houd de kop van de vetspuit vast en schroef de loop los.

Neem LD-2710 als voorbeeld

Stap 2 : Trek de zuigerstanghendel terug en vul de cilinder met vet.

Opties voor het vullen van vet:

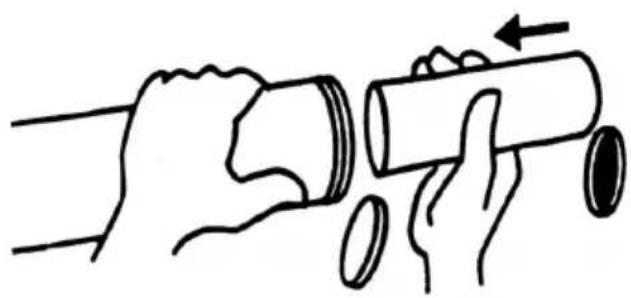

Cartridge laden: Verwijder de plastic dop van de cartridge en steek het open uiteinde van de patroon in de loop van het vetspuitpistool totdat de rand van het treklipje de rand van de loop raakt.

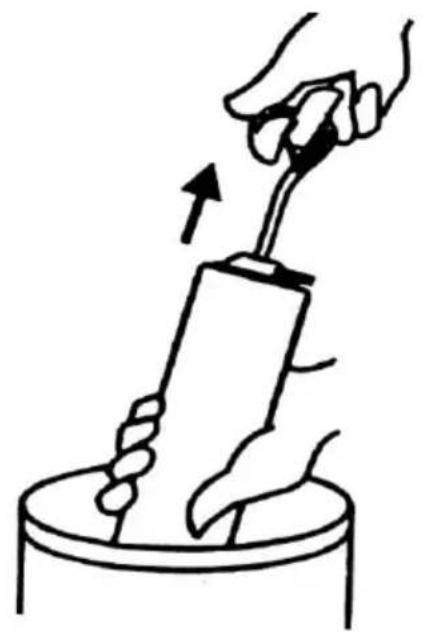

Vulling door zuigen: Steek het open uiteinde van het vat ongeveer 2 inch in de vetcontainer. Trek langzaam aan de hendel van de plunjerstang om vet in het lege vat te zuigen en duw het vat dieper in het vet totdat de plunjerstang volledig is uitgeschoven. Het buitenoppervlak kan veel vet bevatten en moet voor de veiligheid worden schoongeveegd.

Vulinrichting voor vetspuiten: Plaats de vetspuit op de vulklep van de vuleenheid voor vetspuiten en houd deze op zijn plaats met lichte tegendruk.

Vul het vetspuitje door het vulmechanisme te activeren.

Stap 3 : Monteer de cilinder in het vetspuitpistool. Activeer de veiligheidspal en duw de duwstang terug in de cilinder.

Stap 4 : Laat de lucht ontsnappen door op de ontluchtingsklep te drukken of door het pistool los te draaien

kop en loop (maximaal een halve slag) of door herhaaldelijk aan de trekker te draaien.

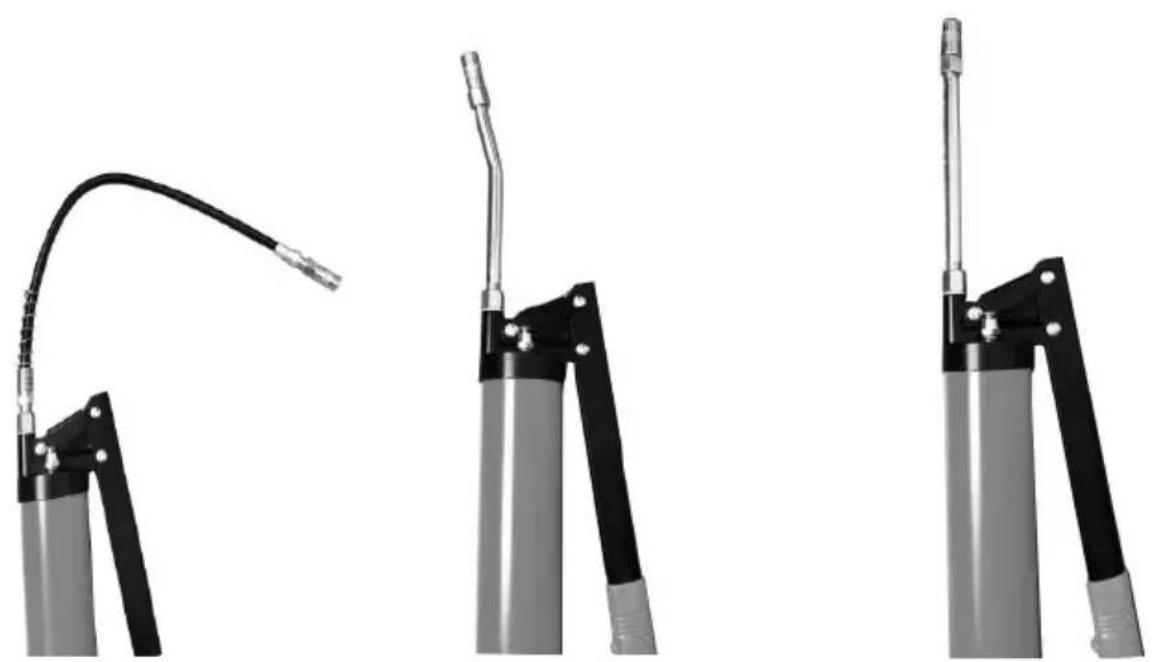

Stap 5 : Installeer de benodigde fittingen zoals hieronder weergegeven (Fig. 1, Fig. 2, Fig. 3)

Let op: Wikkel indien nodig 3 tot 5 lussen ruwe tape om de verbinding.

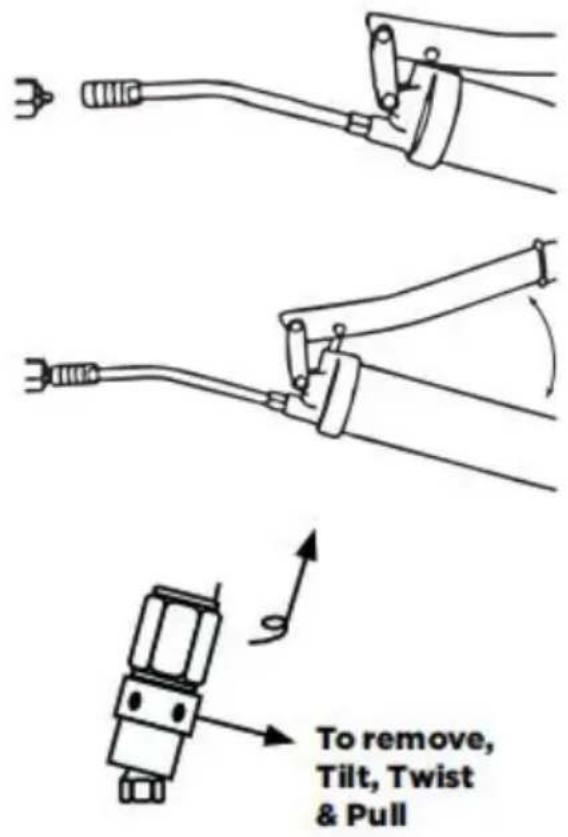

Stap 6 : Druk de koppeling recht op de smeernippel en begin met het bedienen van de hendel voor het bijvullen van vet.

Zodra het invetten is gedaan, kantelt u de koppeling lichtjes, draait u en trekt u deze terug. De kantel- en draaiactie zorgt ervoor dat de koppeling eenvoudig van de smeernippel kan worden verwijderd.

Hierboven ziet u de LD-2710 bedieningen. De bedieningen van de LD-868, LD-867A en LD-867B zijn hetzelfde als die van de LD-2710.

TROUBLESHOOTING

Probleem	Mogelijke oorzaak	Mogelijke oplossing
Vetsput pompt weinig o geen vet	Er zit lucht in vet	Lege lucht
	Verstopte slang	Maak de slang schoon vervang deze
	Vet te dik of te koud	Bewaar het vetspuitpistool en het ve op een plek waar het extreem koud is, of gebruik dunner vet.
Overtollig vet lekt uit de achterkant van het vetspuitpistool rond de plunjerstang	Rubberen volger is beschadigd	Vervang het vetspuitje
Er lekt vet uit de verbinding tussen de vetspuitkop en het verlengstuk of tussen he verlengstuk en de koppeling	Losse verbinding	Maak de verbinding vas met behulp van ruwe materiaaltape

MAINTENANCE

Controleer voor elk gebruik de algemene staat van de vetspuit. Controleer op gebarsten of beschadigde onderdelen, verkeerd uitgelijnde of gebogen bewegende onderdelen, lekkende verbindingen en andere omstandigheden die de veilige werking van het product kunnen beïnvloeden. Als er een probleem optreedt, laat het probleem dan verhelpen voordat u het verder gebruikt. Gebruik geen beschadigde apparatuur.

Na elk gebruik afdrogen met een zachte doek, alle vet en vuil verwijderen van de vetspuit. Gebruik geen oplosmiddelen om schoon te maken en dompel het niet onder in vloeistoffen.

Bewaar het product op een schone, droge en veilige plaats, buiten bereik van kinderen.

Onderhoud, service en reparaties die niet in de handleiding worden besproken, mogen uitsluitend worden uitgevoerd door een gekwalificeerde servicetechnicus.
