Produkttyp	Manuell fettpistol
Modell	LD-868
Märke	Vevor
Tankkapacitet	120 cc
Maximalt tryck	3500 PSI (241 bar)
Utgångsanslutning	NPT 1/8"
Fyllningssätt	Patron eller sugfyllning
Material	Stål + aluminiumlegering
Färg	Silver
Mått (ca.)	300 x 150 x 60 mm
Vikt (ca.)	0,8 kg
Förpackningens innehåll	Fettpistol, flexibel slang, 2 raka metallrör, koppling, förstärkt munstycke, fettpatron, manual
Huvudfunktioner	Smörjning av smörjpunkter, distribution av fett under tryck
Säkerhet	Säkerhetsspärr på kolvstången, öppna inte under tryck, använd personlig skyddsutrustning
Underhåll och rengöring	Torka av med en mjuk trasa efter användning, använd inte lösningsmedel, sänk inte ner i vätska
Reservdelar och reparerbarhet	Anslutningar och slangar finns, reparation av kvalificerad tekniker
Allmän information	Professionell användning, lämplig för standardfett

Vanliga frågor - LD-868 Vevor

Hur fyller man fettpistolen LD-868?

Skruva loss pistolens pipa medan du håller i huvudet. Dra kolvstångshandtaget bakåt. För patronfyllning, ta bort plastlocket och sätt in den öppna patronen i pipan. För sugfyllning, doppa den öppna änden av pipan i fettet och dra långsamt handtaget. Sätt tillbaka pipan och aktivera säkerhetsspärren.

Hur luftar man fettpistolen?

Efter fyllning, lossa lätt på huvudet och pipan (max ett halvt varv) eller pumpa handtaget flera gånger för att släppa ut luft genom avluftningsventilen. Dra åt igen.

Varför distribuerar inte min pistol fett?

Det kan bero på luft i fettet (lufta), en blockerad slang (rengör eller byt slang) eller för tjockt fett (använd tunnare fett eller värm pistolen).

Hur installerar man kopplingarna på pistolen LD-868?

Linda 3 till 5 varv av tätningstejp (PTFE) runt gängan på kopplingen. Skruva fast kopplingen ordentligt på pistolens NPT 1/8-utgång. Använd kopplingsdonet för att ansluta till fettnippeln.

Vad gör man om det läcker fett på pistolens baksida?

Om fett läcker runt kolvstången är gummitätningen sannolikt skadad. Då måste pistolen bytas.

Hur underhåller man Vevor LD-868 fettpistolen?

Före varje användning, kontrollera att det inte finns sprickor, böjda delar eller läckage. Efter användning, torka av med en mjuk, torr trasa. Sänk aldrig ner i vätskor och använd inte lösningsmedel. Förvara på en ren och torr plats.

Vad är maximalt tryck för LD-868?

Maximalt tryck är 3500 PSI (cirka 241 bar). Överskrid aldrig detta tryck för att undvika explosionsrisk.

Kan man använda standard fettpatroner?

Ja, LD-868 accepterar standard fettpatroner på 120 cc. Se till att patronen är korrekt insatt i pipan innan du sätter ihop pistolen.

Hur tar man bort kopplingen efter smörjning?

Luta kopplingsdonet lätt, vrid och dra det bakåt. Denna åtgärd underlättar lossgöring från fettnippeln.

Var hittar man teknisk support för LD-868?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING LD-868 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

FETTPISTOL ANVÄNDARMANUAL

1. Läs noggrant och förstå alla MONTERINGS- OCH

DRIFTINSTRUKTIONER innan användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande

säkerhetsåtgärder kan resultera i allvarliga personskador.

ALLMÄNNA SÄKERHETSREGLER

VARNING: Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i allvarliga skador.

Olika faror kan uppstå om handspakens fettspruta hanteras felaktigt ur installation, idrifttagning och daglig drift.

Risk för personskador och skador på materiell egendom på grund av felaktig hantering.

Håll bruksanvisningen till förfogande för driftpersonalen på enhetens användningsplats.

Landsspecifika säkerhetsåtgärder och föreskrifter för förebyggande av olyckor måste följas.

Endast kvalificerade och auktoriserade personer får använda fettsprutan.

Personer är kvalificerade om de på grund av sin utbildning, erfarenhet, instruktion och kunskap om relevanta standarder kan bedöma tilldelade uppgifter och identifiera potentiellt farliga situationer.

Alla personer som ansvarar för installation, drift, underhåll och reparationer måste ha läst och förstått denna bruksanvisning.

Fettsprutan är enbart konstruerad för leverans av fettsmörjmedel.

All användning utöver dessa parametrar kan leda till allvarliga risker och betraktas som användning som strider mot det avsedda syftet.

Operatören är ansvarig för skador som orsakas av annan användning

den avsedda användningen.

FÖRSIKTIGHET: Övertryck kan leda till att fettsprutans huvud och tillbehör brister!

Övertryck vid smörjpunkten kan skada smörjnippeln och till och med maskinen.

Följ maskintillverkarens underhålls- och serviceinstruktioner

Defekta tillbehör kan leda till personskador och materiella skador.

Fettslangar får inte vara knäckta, vridna eller sträckta.

Under användningstiden måste tillbehören kontrolleras för slitage, sprickor och andra skador.

Defekta tillbehör bör bytas ut omedelbart.

Öppna inte fettsprutan när den är under tryck!

Varje gång fettsprutans huvud och pipa ska separeras måste trycket sänkas helt och automatiskt låsas med hjälp av säkerhetsspärren.

Övertryck kan resultera i att fettsprutans huvud och utrustning skadas.

När du använder fettsprutan, använd lämplig utrustning såsom skyddshandskar och ögonskydd

SPARA DESSA INSTRUKTIONER.

MODELL OCH PARAMETRAR

Modell	LD-867A	LD-867B	LD-2710	LD-8 68
Kapacitet	400 CC	400 CC	600 CC	120 CC
Maximalt tryck	6000PSI	6000PSI	10 000 PSI	3500PSI
Utloppsanslutning för fettspruta	NPT 1/8	NPT 1/8	NPT 1/8	NPT 1/8
Alternativ för fettfyllning	Patron laddas	Patron laddas	Patron laddas	Patron laddas
	Sugfyllning	Sugfyllning	Sugfyllning	/
	Fyllningsenh et laddas	Fyllningsenh et laddas	/	/
Material	Stål+ Aluminiumlegering
Färg	Svart + Silve	Svart + Silve	Svart	Silver

STRUKTURDIAGRAM

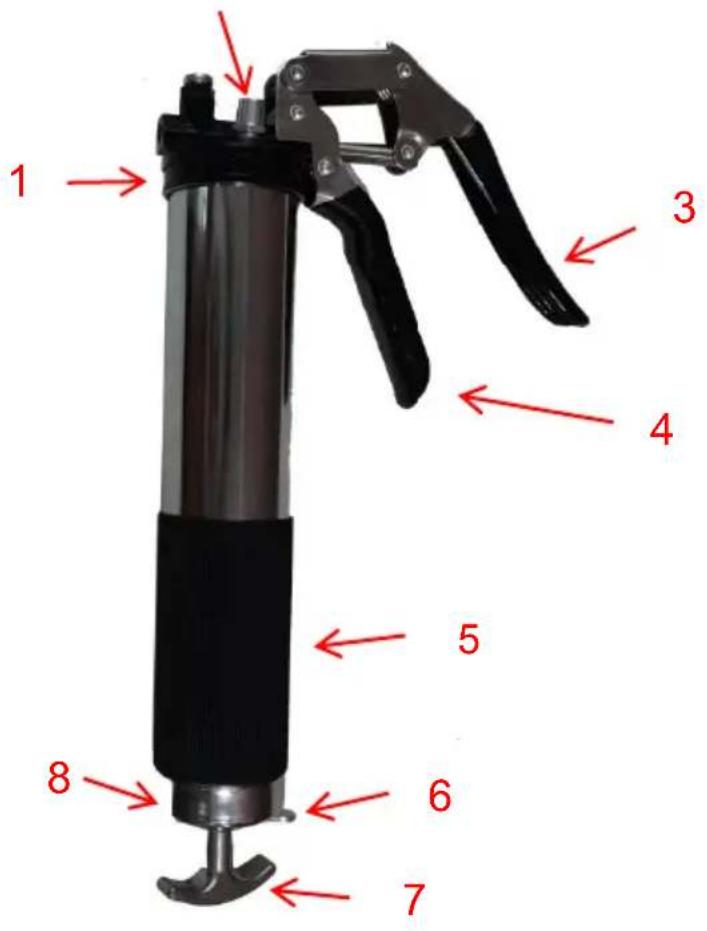

LD-867A, LD-867B

2

1. Huvud
2. Luftutsläppsventil
3. Rörligt handtag
4. Fast handtag
5. Fat
6. Säkerhetsspärr
7. Kolvstångshandtag
8. Ändlock

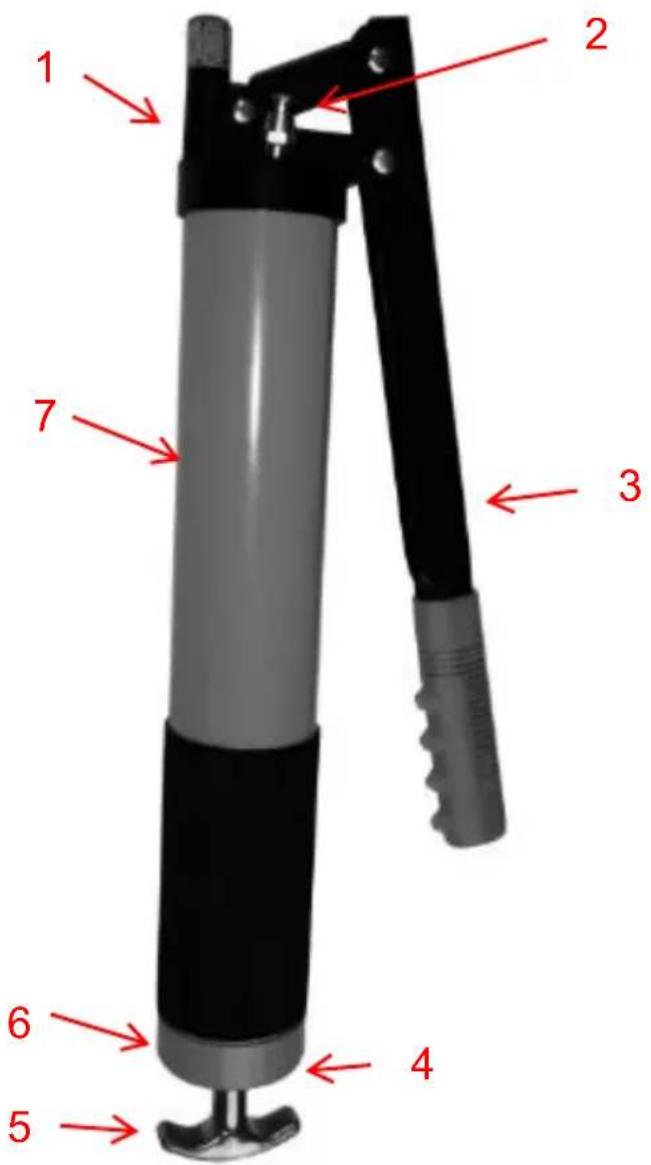

LD-2710

43. Huvud 44. Luftutsläppsventil 45. Handtag 46. Säkerhetsspärr 47. Kolvstångshandtag 48. Ändlock 7. Tunna

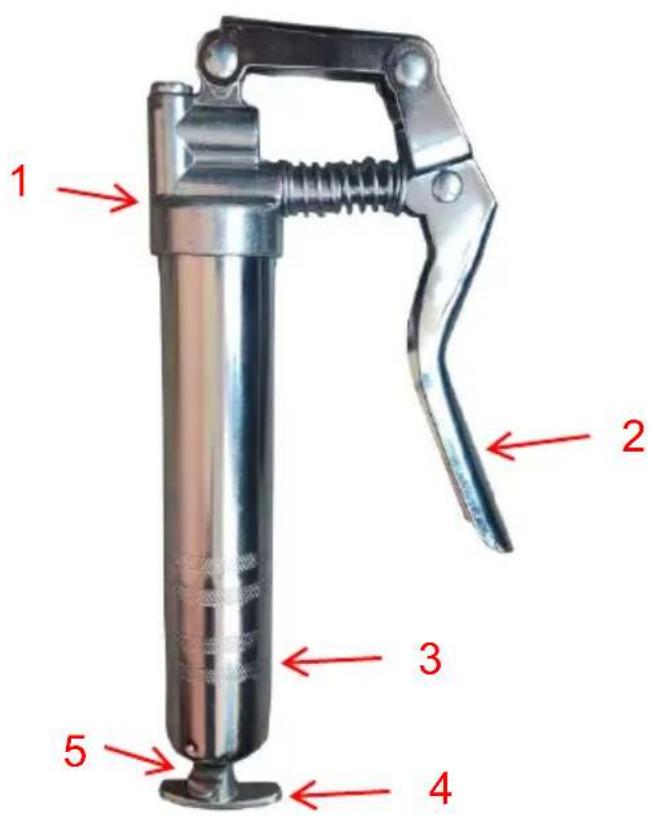

LD-8 68

29. Huvud 30. Hantera 31. Fat 32. Kolvstångshandtag 5. Säkerhetsspärr

KOMPONENTER

Parts\Mode	LD-867A	LD-867B	LD-2710	LD-8 68
Fettpistol	1	1	1	1
Fettslang	1	1	1	1
Rak metallrör	1	/	1	2
Böjt metallrör	1	1	/	/
Kopplare	2	1	2	2
Spetsiga kopplingar	1	1	/	/
Låsande C - lampa C oupler	1	/	/	/
Rengöringsduk	1	/	/	/
Läcksäker lock	1	1	/	/
Förstärkt munstycke	/	/	/	1
Fettpatron	/	/	/	1
Användarmanua I	1	1	1	1

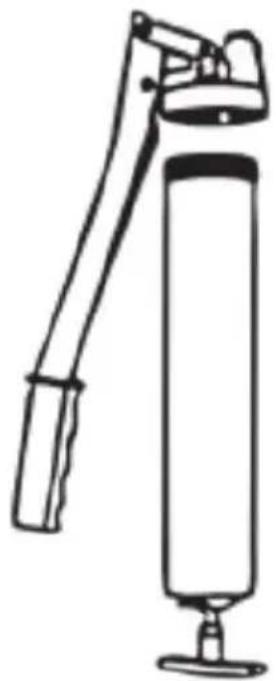

Steg 1: Håll i huvudet på fettpistolen och skruva av pipan.

Ta LD-2710 som ett exempel

Steg 2: Dra tillbaka kolvstångens handtag och fyll cylindern med fett.

Alternativ för fettfyllning:

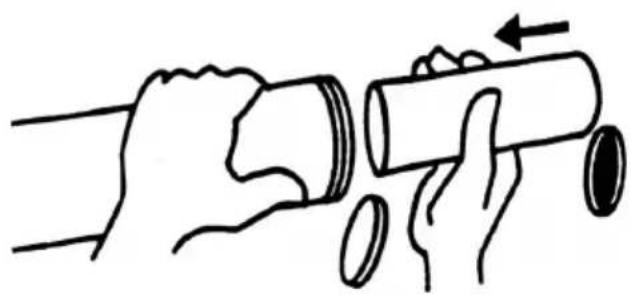

Patronladdning: Ta bort plastlocket från patronen och för in den öppna änden av patronen i fettsprutans cylinder tills kanten på dragfliksänden möter kanten på cylindern.

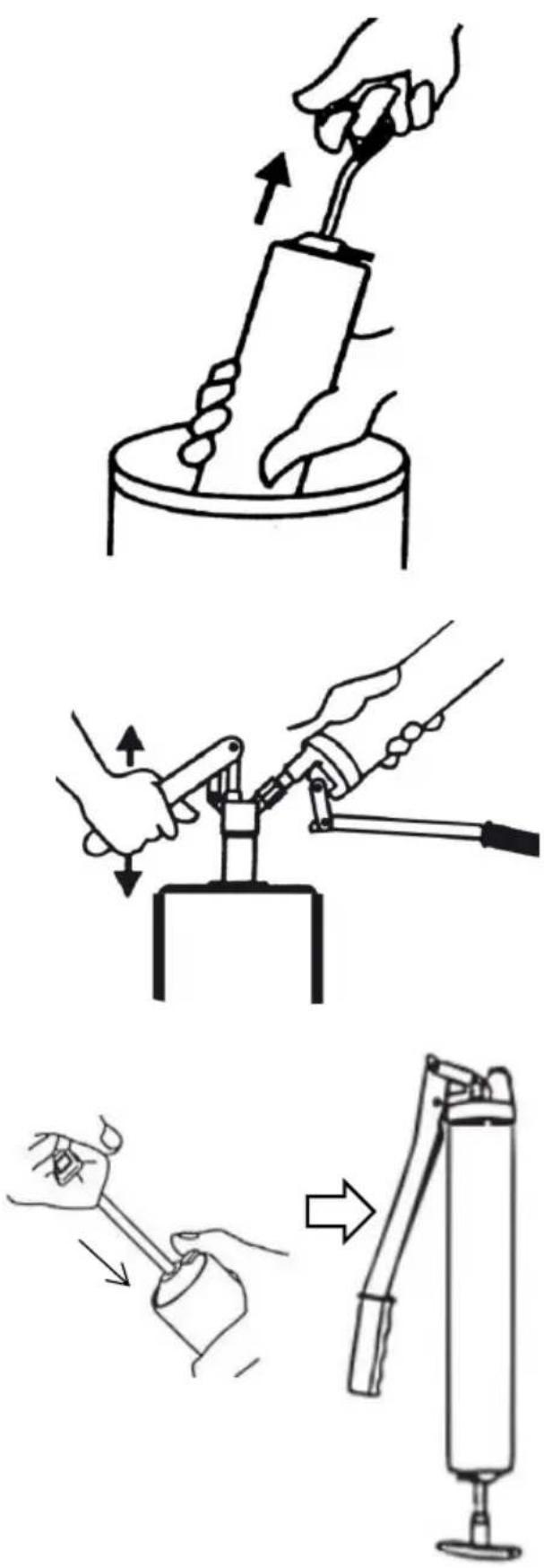

Sugpåfyllning: Sätt in den öppna änden av cylindern ca 2" i fettbehållaren. Dra sakta i kolvstångens handtag för att dra in fett i den tomma cylindern samtidigt som du trycker in cylindern djupare in i fettet tills kolvstången är helt utdragen. Utsidan ytan kan ha mycket fett fast på sig och bör torkas av för säkerhets skull.

Påfyllningsanordning för fettspruta: Placera fettsprutan på påfyllningsventilen på påfyllningsenheten och håll den på plats med lätt mottryck.

Fyll på fettsprutan genom att aktivera påfyllningsanordningen.

Steg 3: Sätt tillbaka pipan i fettpistolen. Aktivera säkerhetsspärr och tryck tillbaka tryckstången i cylindern.

Steg 4: Sug ut luft genom att trycka på luftutlösningsventilen eller lossa pistolen

huvud och pipa (max ett halvt varv) eller genom att manövrera handtaget upprepade gånger.

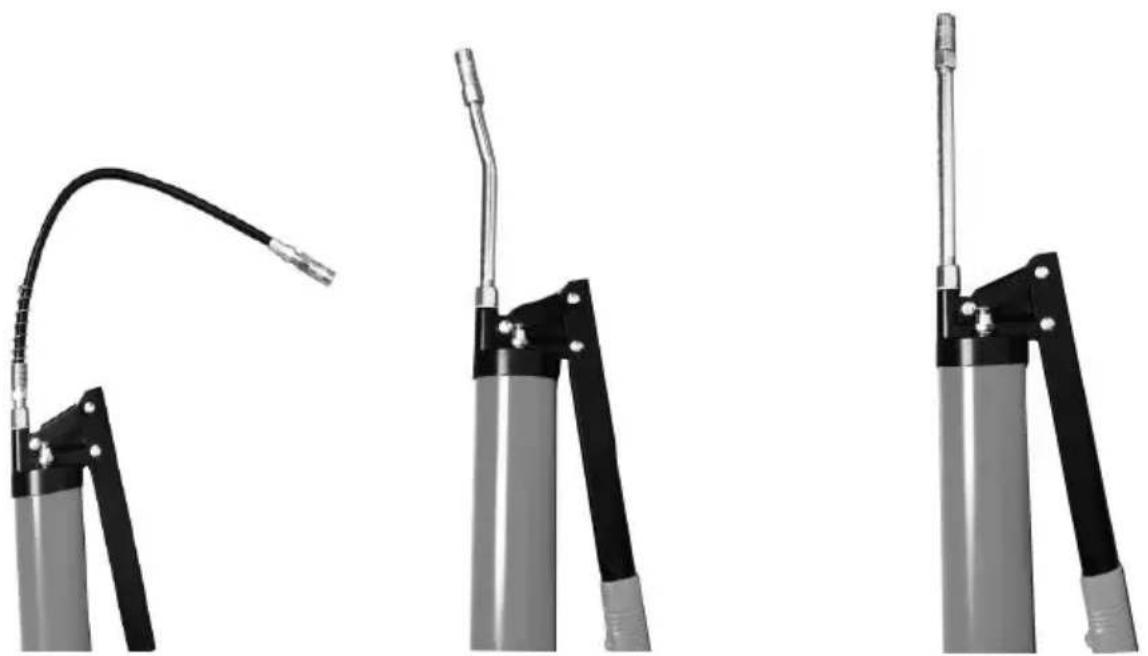

Steg 5: Installera de nödvändiga beslagen enligt vad som visas nedan: (Fig 1, Fig 2, Fig 3)

Obs: Vid behov, vira 3-5 öglor av råmaterialtejp runt fogen.

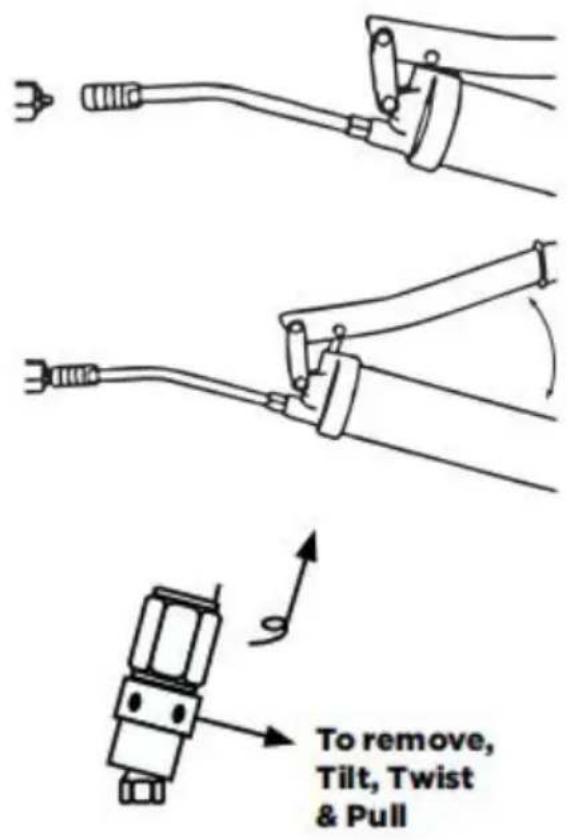

Steg 6: Tryck kopplingen rakt på smörjnippeln, börja använda handtaget för fettpåfyllning.

När smörjningen är klar, luta kopplingen något, vrid och dra tillbaka. Lutningen och vridningen gör det enkelt att ta bort kopplingen från smörjnippeln.

Ovan är LD-2710 operationer. Operationerna för LD-868, LD-867A och LD-867B är desamma som för LD-2710.

FELSÖKNING

Problem	Möjlig orsak	Möjlig lösning
Fettpistol pumpar lite eller inget fett	Luften är instängd i fet	Tom luft
	Blockerad slang	Rengör eller byt ut slangen
	Smörj för tjockt eller ka	Förvara fettspruta och fett borta från extrem k eller använd tunnare fet
För mycket fett läcker från baksidan av fettpistolen runt kolvstången	Gummiföljaren är skadac	Byt ut fettsprutan
Fett läcker från anslutningen mellan fettsprutans huvud och förlängningen eller mellan förlängningen och kopplingen	Lös anslutning	Dra åt anslutningen meråmaterialtejp

UNDERHÅLL

Inspektera fettpistolens allmänna skick före varje användning. Kontrollera om det finns spruckna eller skadade delar, felinriktade eller böjda rörliga delar, läckande anslutningar och andra tillstånd som kan påverka produktens säkra funktion. Om ett problem uppstår, låt problemet åtgärdas innan du använder det igen. Använd inte skadad utrustning.

Efter varje användning, torka med en mjuk trasa, ta bort allt fett och smuts från fettpistolen.

Använd inte lösningsmedel för att rengöra eller sänka ner i någon vätska.

Vid förvaring, förvara på en ren, torr och säker plats borta från barn.

Allt underhåll, service och reparationer som inte diskuteras i manualen ska endast utföras av kvalificerad servicetekniker.
