Typ produktu	Ręczny pistolet do smarowania
Model	LD-868
Marka	Vevor
Pojemność zbiornika	120 cc
Maksymalne ciśnienie	3500 PSI (241 bar)
Przyłącze wylotowe	NPT 1/8"
Sposób napełniania	Nabój lub napełnianie przez ssanie
Materiał	Stal + stop aluminium
Kolor	Srebrny
Wymiary (ok.)	300 x 150 x 60 mm
Waga (ok.)	0,8 kg
Zawartość opakowania	Pistolet do smarowania, elastyczny wąż, 2 proste metalowe rurki, sprzęgło, wzmocniona dysza, nabój smaru, instrukcja
Główne funkcje	Smarowanie punktów smarnych, dystrybucja smaru pod ciśnieniem
Bezpieczeństwo	Blokada bezpieczeństwa na tłoczysku, nie otwierać pod ciśnieniem, używać ŚOI
Konserwacja i czyszczenie	Wycierać miękką szmatką po użyciu, nie używać rozpuszczalników, nie zanurzać
Części zamienne i naprawialność	Łączniki i węże dostępne, naprawa przez wykwalifikowanego technika
Informacje ogólne	Zastosowanie profesjonalne, odpowiedni do standardowych smarów

Często zadawane pytania - LD-868 Vevor

Jak napełnić pistolet do smarowania LD-868?

Odkręć lufę pistoletu trzymając głowicę. Pociągnij uchwyt tłoczyska do tyłu. W przypadku napełniania nabojem, zdejmij plastikową nakrętkę i włóż otwarty nabój do lufy. W przypadku napełniania przez ssanie, zanurz otwarty koniec lufy w smarze i powoli pociągnij uchwyt. Załóż lufę i zablokuj bezpiecznik.

Jak odpowietrzyć pistolet do smarowania?

Po napełnieniu, lekko poluzuj głowicę i lufę (maksymalnie pół obrotu) lub kilkakrotnie pociągnij uchwyt, aby usunąć powietrze przez zawór upustowy. Następnie dokręć.

Dlaczego mój pistolet nie podaje smaru?

Może to być spowodowane powietrzem uwięzionym w smarze (odpowietrz), zatkanym wężem (wyczyść lub wymień wąż) lub zbyt gęstym smarem (użyj rzadszego smaru lub ogrzej pistolet).

Jak zainstalować łączniki na pistolecie LD-868?

Owiń 3-5 zwojów taśmy uszczelniającej (PTFE) wokół gwintu łącznika. Przykręć mocno łącznik do wylotu NPT 1/8 pistoletu. Użyj sprzęgła, aby podłączyć do smarowniczki.

Co zrobić w przypadku wycieku smaru z tyłu pistoletu?

Jeśli smar wydostaje się wokół tłoczyska, uszczelka gumowa jest prawdopodobnie uszkodzona. W takim przypadku konieczna jest wymiana pistoletu.

Jak konserwować pistolet do smarowania Vevor LD-868?

Przed każdym użyciem sprawdź, czy nie ma pęknięć, wygiętych części lub wycieków. Po użyciu wytrzyj miękką, suchą szmatką. Nigdy nie zanurzaj w płynach i nie używaj rozpuszczalników. Przechowuj w czystym i suchym miejscu.

Jakie jest maksymalne ciśnienie LD-868?

Maksymalne ciśnienie wynosi 3500 PSI (około 241 bar). Nigdy nie przekraczaj tego ciśnienia, aby uniknąć ryzyka pęknięcia.

Czy można używać standardowych nabojów smaru?

Tak, LD-868 akceptuje standardowe naboje smaru o pojemności 120 cm³. Upewnij się, że nabój jest prawidłowo włożony do lufy przed ponownym złożeniem pistoletu.

Jak zdjąć sprzęgło po smarowaniu?

Przechyl lekko sprzęgło, obróć je i pociągnij do tyłu. Ta czynność ułatwi odłączenie od smarowniczki.

Gdzie znaleźć pomoc techniczną dla LD-868?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancyjny.

INSTRUKCJA OBSŁUGI LD-868 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

SMAROWNICA

INSTRUKCJA OBSŁUGI

1. Należy uważnie przeczytać i zrozumieć całą INSTRUKCJĘ MONTAŻU I OBSŁUGI.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może skutkować poważnymi obrażeniami ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

OSTRZEŻENIE: Przeczytaj i zrozum wszystkie instrukcje.

Nieprzestrzeganie wszystkich poniższych instrukcji może skutkować poważnymi obrażeniami.

Nieprawidłowe obchodzenie się ze smarownicą ręczną podczas instalacji, uruchamiania i codziennej eksploatacji może wiązać się z różnymi zagrożeniami.

Ryzyko obrażeń ciała i uszkodzenia mienia wskutek niewłaściwego obchodzenia się.

Instrukcję należy przechowywać do dyspozycji personelu obsługującego w miejscu użytkowania urządzenia.

Należy przestrzegać przepisów bezpieczeństwa i zapobiegania wypadkom obowiązujących w danym kraju.

Tylko osoby wykwalifikowane i upoważnione mogą obsługiwać smarownicę.

Osoby są wykwalifikowane, jeżeli ze względu na swoje przeszkolenie, doświadczenie, wykształcenie i znajomość odpowiednich norm są w stanie ocenić powierzone im zadania i zidentyfikować potencjalnie niebezpieczne sytuacje.

Wszystkie osoby zajmujące się pracami instalacyjnymi, eksploatacyjnymi, konserwacyjnymi i naprawczymi muszą zapoznać się z niniejszą instrukcją obsługi i ją zrozumieć.

Pistolet smarowy przeznaczony jest wyłącznie do tłoczenia smarów stałych.

Jakiekolwiek użycie wykraczające poza te parametry może wiązać się poważnym ryzykiem i jest uważane za użycie niezgodne z przeznaczeniem.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada operator.

UWAGA: Nadmierne ciśnienie może spowodować pęknięcie głowicy smarownicy i akcesoriów!

Nadmierne ciśnienie w punkcie smarowania może uszkodzić smarowniczkę, a nawet całą maszynę.

Stosować się do instrukcji producenta maszyny dotyczących konserwacji serwisu.

Wadliwe akcesoria mogą być przyczyną obrażeń ciała i szkód materialnych.

Węże smarowe nie mogą być załamane, skręcone ani rozciągnięte.

W trakcie użytkowania należy sprawdzać akcesoria pod kątem zużycia, pęknięć i innych uszkodzeń.

Uszkodzone akcesoria należy natychmiast wymienić.

Nie otwieraj smarownicy, gdy jest pod ciśnieniem!

Za każdym razem, gdy głowica smarownicy i lufa mają zostać rozdzielone, popychacz musi zostać całkowicie schowany i automatycznie zablokowany za pomocą zatrzasku zabezpieczającego.

Nadmierne ciśnienie może spowodować pęknięcie głowicy pistoletu smarowego i

Sprzęt.

Podczas używania smarownicy należy używać odpowiedniego sprzętu, n

ZAPISZ INSTRUKCJĘ SE .

MODEL AND PARAMETERS

Model	LD-867A	LD-867B	LD-2710	LD-8 68
Pojemność	400 cm3	400 cm3	600 cm3	120 cm3
Maksymalne ciśnienie	6000PSI	6000PSI	10000PSI	3500PSI
Podłączenie wylotu smarownicy	NPT1/8	NPT1/8	NPT1/8	NPT1/8
Opcje napełniania tłuszczem	Ładowanie wkładu	Ładowanie wkładu	Ładowanie wkładu	Ładowanie wkładu
	Napełnianie ssące	Napełnianie ssące	Napełnianie ssące	/
	Ładowanie urządzenia	Ładowanie urządzenia	/	/
	wypełniające go	wypełniające go
Tworzywo	Stal + stop aluminium
Kolor	Czarny + Srebrny	Czarny + Srebrny	Czarny	Srebrny

STRUCTURE DIAGRAM

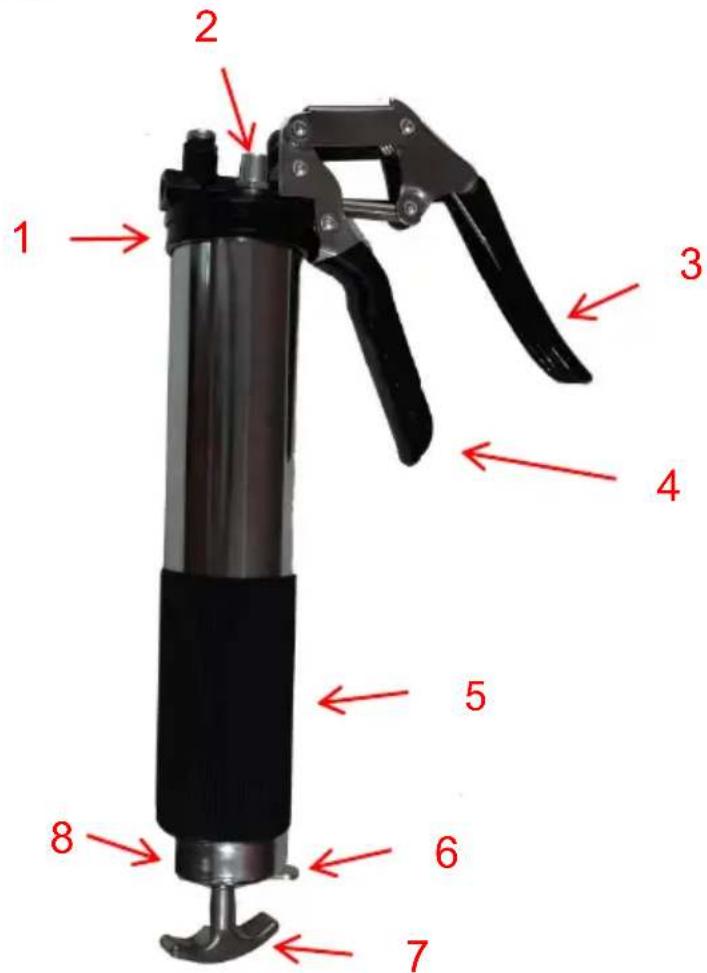

LD-867A, LD- 867B

1. Głowia
2. Zawór odpowietrzający
3. Ruchomy uchwyt
4. Napraw uchwyt
5. Beczka
6. Zaczep bezpieczeństwa
7. Uchwyt tłoczyska
8. Zaślepka

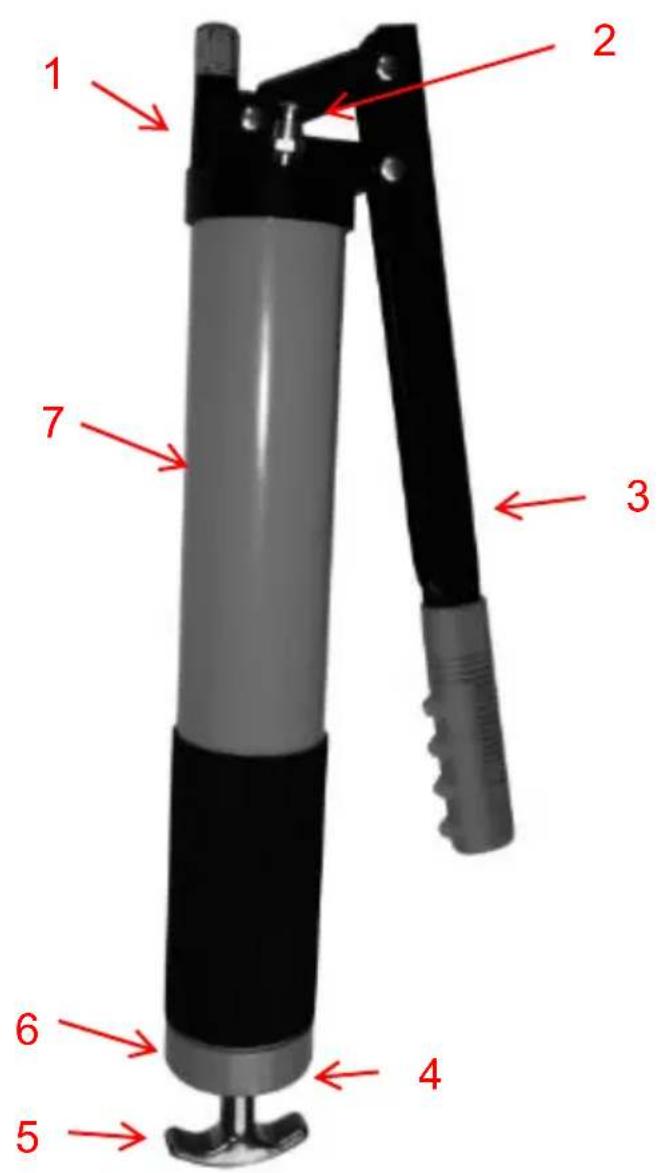

LD-2710

31. Głowa 32. Zawór odpowietrzający 33. Uchwyt 34. Zaczep bezpieczeństwa 35. Uchwyt tłoczyska 36. Zaślepka 7. Beczka

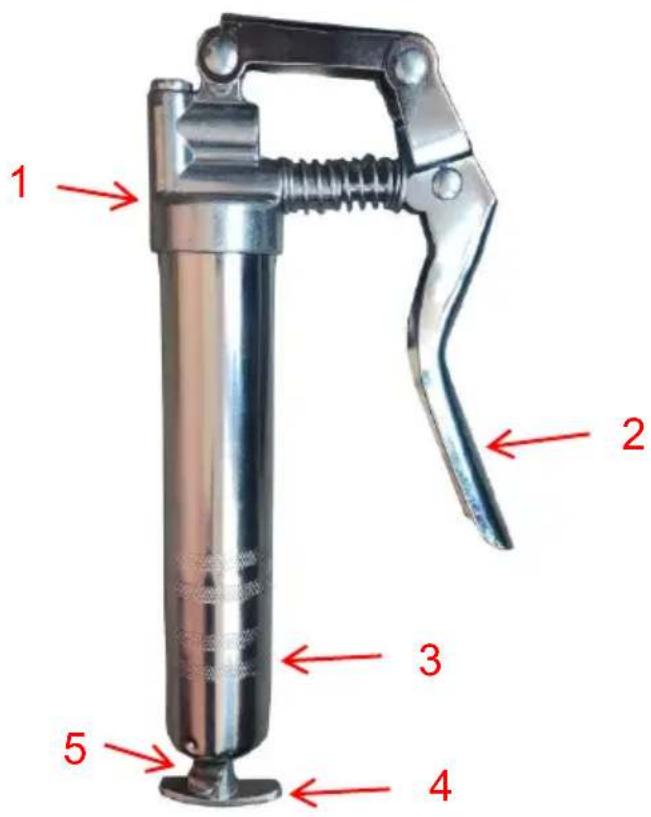

LD-8 68

21. Głowa 22. Uchwyt 23. Beczka

24. Uchwyt tłoczyska 5. Zaczep bezpieczeństwa

KOMPONENTY

Parts\Mode	LD-867A	LD-867B	LD-2710	LD-8 68
Smarownica	1	1	1	1
Wąż smarowy	1	1	1	1
Prosta rura metalowa	1	/	1	2
Wygięta rura metalowa	1	1	/	/
Łącznik	2	1	2	2
Złącze spiczaste	1	1	/	/
Zacisk blokujący Lampa Sprzęgło	1	/	/	/
Ściereczka do czyszczenia	1	/	/	/
Szczelny czapka	1	1	/	/
Wzmocniona dysza	/	/	/	1
Wkład smarowy	/	/	/	1
Instrukcja obsługi	1	1	1	1

INSTRUKCJA OBSŁUGI

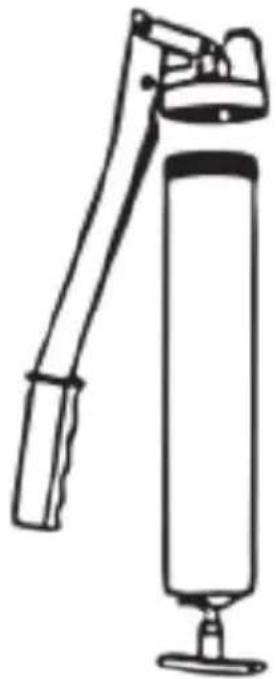

Krok 1: Trzymając głowicę smarownicy, odkręć lufę. Weźmy na przykład LD-2710

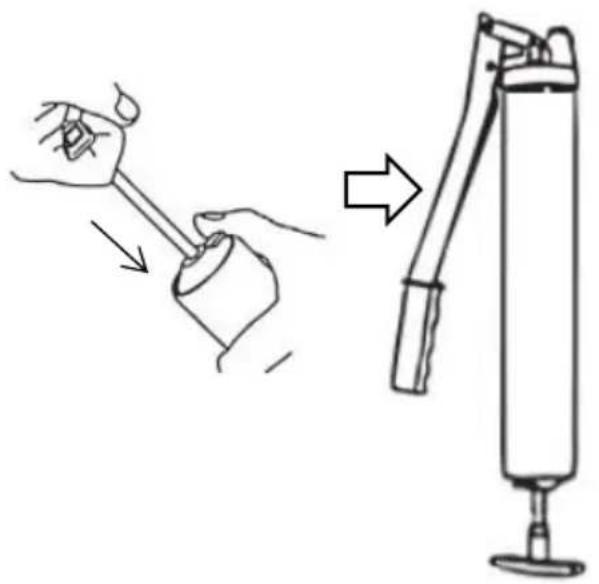

Krok 2: Odciągnij uchwyt i napełnij lufę smarem.

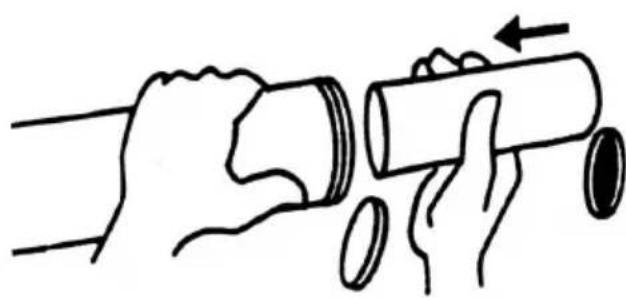

Ładowanie wkładu: Zdejmij plastikową nasadkę z wkładu i wsuń otwarty koniec wkładu do lufy smarownicy, aż krawędź końca z uchwytem zetknie się z krawędzią lufy.

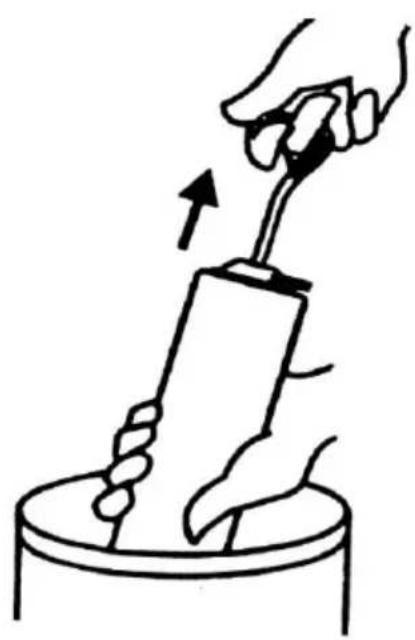

Napełnianie ssące: Włóż otwarty koniec beczki na głębokość około 2 cali do pojemnika na smar. Powoli pociągnij za uchwyt tłoczyska, aby zassać smar do pustej beczki, jednocześnie wpychając beczkę głębiej w smar, aż tłoczysko zostanie całkowicie wysunięte. Zewnętrzna powierzchnia może być pokryta dużą ilością smaru i należy ją ze względów bezpieczeństwa wytrzeć do czysta.

Urządzenie do napełniania smarownicy: Umieść smarownicę na zaworze napełniającym urządzenia do napełniania smarownicy i przytrzymaj ją, wywierając lekki nacisk. Napełnij smarownicę poprzez aktywację urządzenia napełniającego.

Krok 3: Ponownie zamontuj lufę w pistolecie smarowym. Aktywuj i zamknij blokadę bezpieczeństwa, wsuń pręt popychający z powrotem do lufy.

Krok 4: Wypuść powietrze, naciskając zawór odpowietrzający lub poluzowując pistolet

głowicę i lufę (maksymalnie pół obrotu) lub przez wielokrotne naciskanie uchwytu.

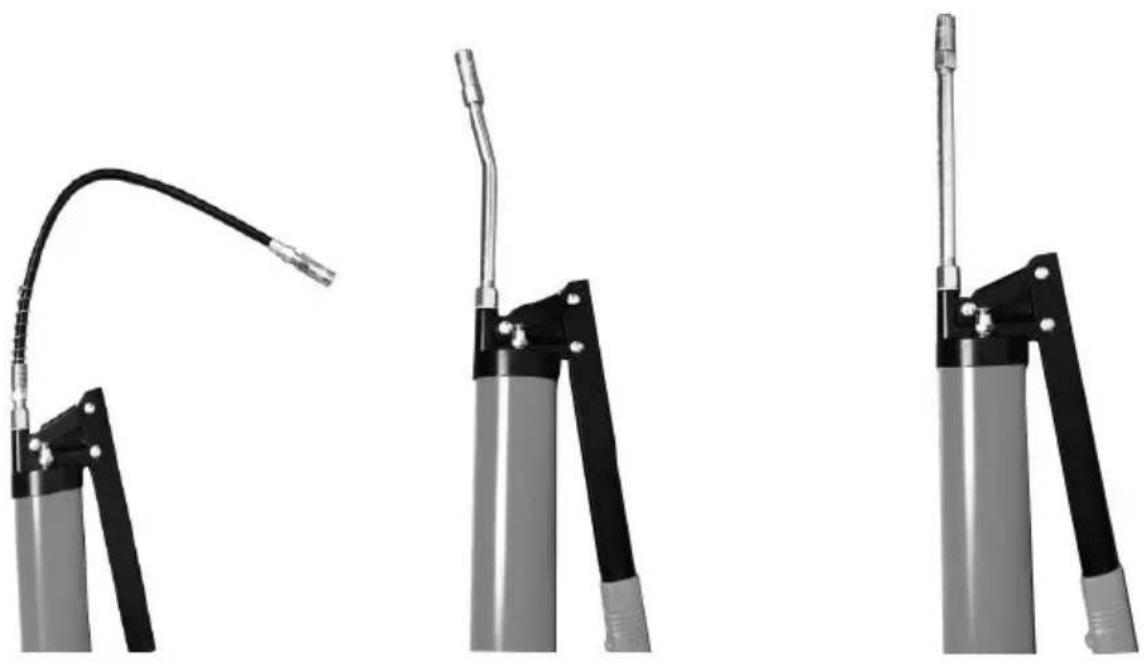

Krok 5: Zainstaluj wymagane elementy zgodnie z poniższymi rysunkami (Rys. 1, rys. 2, rys. 3).

Uwaga: W razie konieczności owiń złącze 3–5 pętlami taśmy klejącej.

Rys. 1. Rys. 2. Rys. 3.

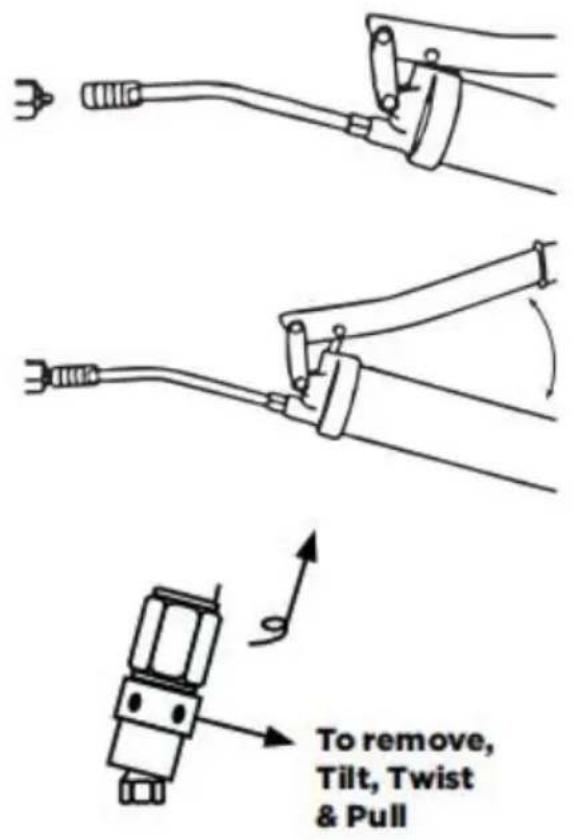

Krok 6: Nałóż złączkę bezpośrednio na smarowniczkę i zacznij używać uchwytu do napełniania smarem.

Po zakończeniu smarowania lekko przechyl sprzęgło, przekręć i odciągnij. Przechylenie i przekręcenie umożliwia łatwe odłączenie sprzęgu od smarowniczki.

Powyżej znajdują się modele LD-2710. Operacje. Operacje modeli LD-867A, LD-867B są takie same jak w przypadku modelu LD-2710.

ROZWIĄZYWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Możliwe rozwiązanie
Pistolet smarowypompuje mało smaru luwcale go nie pompuje	Powietrze jest uwiezione w smarze	Puste powietrze
	Zablokowany wąż	Wyczyść lub wymień wa
	Smar zbyt gęsty lub zimny	Przechowuj pistolet smarowy i smar w miejscu, w którym nie narażone na ekstremalne zimno lub używaj rzadszego smaru.
Nadmierna ilość smaru wycieka z tylnej strony pistoletu smarowego wokół tłoczyska	Uszkodzony gumowy popychacz	Wymień pistolet smarowy
Wyciek smaru z połączenia między głowicą pistoletu smarowego a przedłużeniem lub między przedłużeniem a łącznikiem	Luźne połączenie	Dokręć połączenie za pomocą taśmy surowcowej

Przed każdym użyciem sprawdź ogólny stan smarownicy. Sprawdź, czy nie ma pękniętych lub uszkodzonych części, czy ruchome części nie są źle wyrównane lub wygięte, czy nie ma nieszczelnych połączeń i czy nie ma innych warunków, które mogą mieć wpływ na bezpieczną pracę produktu. Jeśli wystąpi problem, należy go usunąć przed dalszym użyciem. Nie używaj uszkodzonego sprzętu.

Po każdym użyciu należy osuszyć miękką ściereczką, usunąć cały tłuszcz i zanieczyszczenia.

Smarownica. Nie używaj rozpuszczalników do czyszczenia ani nie zanurzaj w żadnych płynach.

Przechowywać w czystym, suchym i bezpiecznym miejscu, niedostępnym dla dzieci.

Wszelkie prace konserwacyjne, serwisowe i naprawy nieopisane w instrukcji powinny być wykonywane wyłącznie przez wykwalifikowanego technika serwisowego.

Sanven Technology Ltd.

Adres: Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, Kalifornia 91730
