Type de produit	Compresseur d'air portable PCP
Marque	Vevor
Modèle	SS-PAC01B
Alimentation	AC 120 V / 230 V (adaptateur secteur) ou DC 12 V (batterie de voiture)
Puissance	300 W
Pression de gonflage maximale	4500 psi / 30 MPa (300 bars)
Pression de travail recommandée	280 bars (3750 psi) maximum
Capacité maximale du réservoir à remplir	500 cc (0,5 L)
Système de refroidissement	Ventilateur intégré (doit être en marche avant le compresseur)
Mode d'arrêt	Manuel (bouton compresseur)
Type de connecteur	Raccord rapide Foster (mâle/femelle)
Système de filtration	Filtre déshydratant intégré sur la conduite d'air (élimine humidité et impuretés)
Entretien du filtre	Remplacer le déshydratant et les filtres après 40 à 50 cycles de remplissage
Pièces remplaçables par l'utilisateur	Filtre déshydratant, filtres à impuretés, joints toriques, fusible
Sécurité	Ne pas utiliser sans le ventilateur ; arrêter si température > 80 °C ; purger l'air résiduel après usage
Conformité	FCC Part 15, Directive DEEE 2012/19/CE
Utilisation recommandée	Espace bien aéré ; ne pas démonter l'unité principale
Garantie	Certificat de garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - SS-PAC01B Vevor

Comment brancher le compresseur sur secteur ?

Utilisez le cordon d'alimentation secteur fourni. Connectez-le au côté droit de l'unité principale, puis branchez la fiche à trois broches dans une prise secteur (120 V ou 230 V).

Puis-je utiliser le compresseur sur une batterie de voiture ?

Oui, le compresseur peut fonctionner en DC 12 V. Assurez-vous que le moteur de la voiture tourne, connectez le câble DC fourni : clip rouge sur la borne positive, clip noir sur la borne négative.

Comment purger l'air résiduel après une charge ?

Arrêtez d'abord le compresseur en appuyant sur le bouton COMPRESSEUR. Ouvrez ensuite la vis de purge (tournez-la dans le sens inverse des aiguilles d'une montre) située à l'avant de l'unité. Attendez que l'air s'échappe, puis fermez la vis.

Quelle est la pression maximale que je ne dois pas dépasser ?

Ne dépassez jamais 300 bars (4500 psi). Arrêtez le compresseur lorsque le manomètre indique 280 bars (3750 psi) pour éviter une surcharge.

Puis-je remplir un réservoir de plongée avec ce compresseur ?

Non, ce compresseur est conçu pour remplir directement des réservoirs d'armes à air PCP d'une capacité maximale de 500 cc (0,5 L). Ne l'utilisez pas pour des réservoirs de plongée.

Que faire si la température affichée dépasse 80 °C ?

Arrêtez immédiatement le compresseur manuellement et laissez le ventilateur de refroidissement fonctionner. Redémarrez une fois que l'unité a refroidi.

Comment remplacer le filtre déshydratant ?

Retirez le filtre de la conduite d'air, dévissez les extrémités moletées du boîtier en laiton. Extrayez les vieux filtres et le déshydratant en notant leur ordre. Remplacez par des neufs et remontez dans l'ordre inverse.

Le compresseur peut-il être utilisé par des enfants ?

Oui, à partir de 8 ans sous surveillance, ou par des personnes à capacités réduites si elles ont reçu des instructions pour une utilisation en sécurité.

Que faire si le cordon d'alimentation est endommagé ?

Il doit être remplacé par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son agent de service.

Pourquoi le compresseur ne démarre-t-il pas ?

Vérifiez que le ventilateur de refroidissement est en marche (le compresseur ne doit jamais démarrer sans lui). Assurez-vous aussi que la vis de purge est fermée.

MODE D'EMPLOI SS-PAC01B Vevor

COMPRESSEUR D'AIR PCP

MODÈLE : SS-PAC01A/SS-PAC01B

Avertissement : Pour réduire le risque de blessure, l'ut doit lire attentivement le manuel d'instructions.

ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la direct européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une c sélective des déchets dans l'Union européenne. Cec s'applique au produit et à tous les accessoires marqué symbole. Les produits marqués comme tels ne peuvent être jetés avec les ordures ménagères normales, mais être déposés dans un point de collecte pour le recycl appareils électriques et électroniques.

GARANTIES IMPORTANTES

• Le compresseur d'air portable pour pistolet PCP peut être alimenté soit par une source d'alimentation de 220 V (ajustable), soit par l'alimentation d'un véhicule en 12 V CC. Les câbles pour les deux systèmes sont fournis.
• Ne démarrez JAMAIS le compresseur portable sans avoir d'abord mis en marche son ventilateur de refroidissement.
• Le compresseur portable est conçu pour remplir directement des armes à air comprimé avec un cylindre intégré ou une bouteille d'air de copain d'une capacité maximale de 0,5 litre (500 cc). Il ne doit pas être utilisé pour remplir des réservoirs de plongée autonome de plus de 500 cc. Tout dommage au compresseur ou au pistolet à air PCP causé par une utilisation incorrecte ne sera pas couvert par la garantie.
• Le compresseur portable a une pression de charge maximale de 300 bars (4 500 psi / 30 MPa). Cependant, de nombreux pistolets à air comprimé PCP auront une pression de service sûre inférieure à celle-ci. Par conséquent, NE SURCHARGEZ PAS votre pistolet à air PCP.

- SUIVEZ TOUJOURS les instructions du fabricant du pistolet à air lors de l'utilisation du compresseur portable pour charger votre pistolet à air PCP.

- Il est recommandé d'observer la position de l'aiguille sur le manomètre du pistolet à air PCP et le manomètre de l'unité en même temps pendant le chargement. Assurez-vous que la position ne dépasse pas 300 bars (4 500 psi / 30 MPa). Arrêtez de souffler de l'air lorsqu'il atteint 280 bars (3 750 psi / 28 MPa).

- Pour éviter la surchauffe de l'unité, faites toujours fonctionner le compresseur dans un espace bien ventilé.

- Ne démontez pas l'unité principale du compresseur portable - il n'y a aucune pièce réparable par l'utilisateur à l'intérieur. Cependant, les joints et le média filtrant et les filtres dans l'ensemble de tuyau peuvent être remplacés avec les pièces de rechange fournies.

- SUIVEZ TOUJOURS les procédures de sécurité de base lors du chargement de votre arme à air PCP.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son agent de service.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

CONSERVEZ CES INSTRUCTIONS

Informations FCC

PRUDENCE :

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation

est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

AVERTISSEMENT :

Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.

Note :

Ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe B conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Paramètres du produit

Modèle	SS-PAC01A/SS-PAC01B
tension:	DC 12 V pour batterie de voiture ; Adaptateur : AC 120 V/230 V pour prise domestique
POUVOIR	300W
Pression de gonflage	4500psi/30mpa
Mode arrêt	Arrêt manuel
Système de refroidissement	Refroidissement par ventilateur intégré
Accessoires _	Adaptateur secteur * 1, connecteur 8 mm combinaison de pièces de rechange * 1, pi crocodile * 1 manuel * 1
Méthode de refroidissement	Refroidi par ventilateur

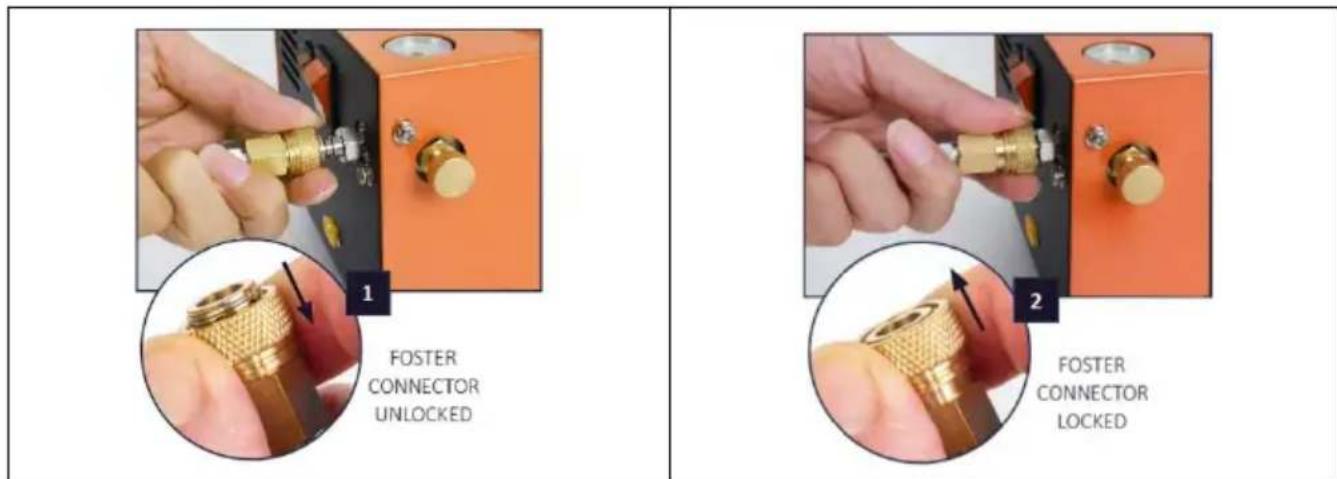

1. La conduite d'air (ensemble de tuyaux) se fixe à la prise située sur le compresseur portable via une connexion de verrouillage rapide de type Foster. Pour fixer l'accouplement Foster, tirez vers l'arrière sur l'enveloppe extérieure du connecteur femelle à montage rapide, [fig 1] insérez-la par-dessus l'adaptateur mâle puis relâchez [fig 2].

Remarque : Vérifiez toujours que la connexion est bien verrouillée en place.

1. L'ensemble de tuyaux du compresseur portable contient un système

crépine.

qui élimine l'accumulation d'humidité et la possibilité de corrosion. Il n'est pas important à quelle extrémité de la conduite d'air se trouve le filtre, mais il est plus pratique de le connecter le plus près possible du pistolet à air [Fig.3].

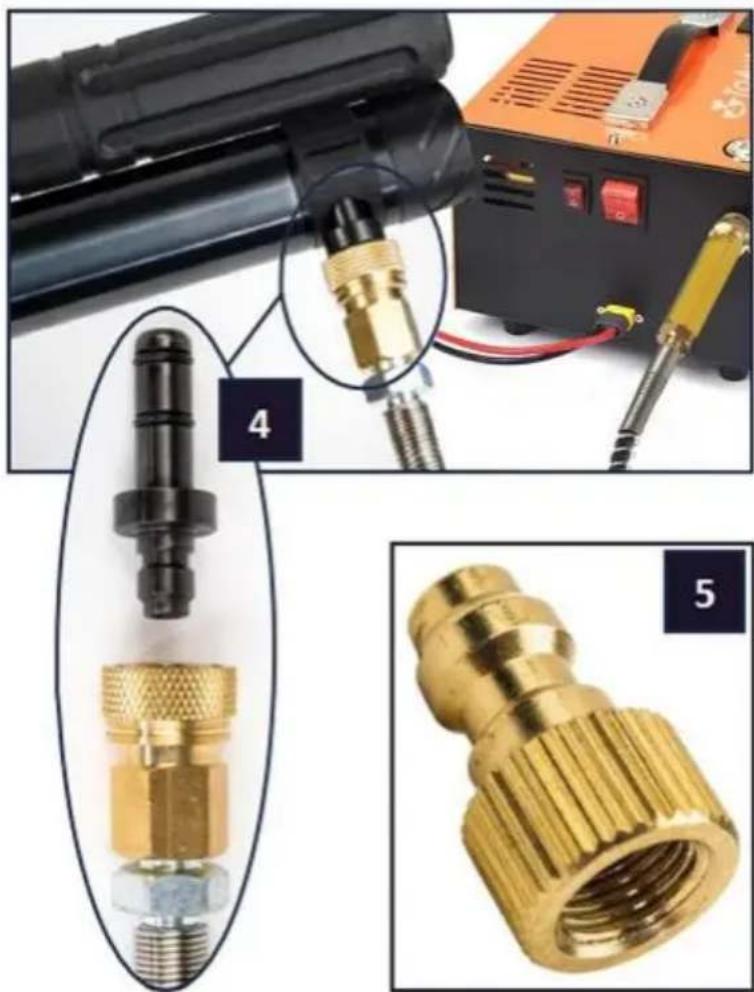

1. L'ensemble de tuyaux se fixe au PCP (arme à air comprimé) à l'aide d'un raccord Foster. Un adaptateur/connecteur supplémentaire peut être requis [fig4] en raison des nombreux types différents de raccords de remplissage utilisés dans les marques de PCP (voir fabricant spécifique du PCP).

Remarque : Un adaptateur fileté vers Foster est inclus dans le pack d'accessoires [fig 5].

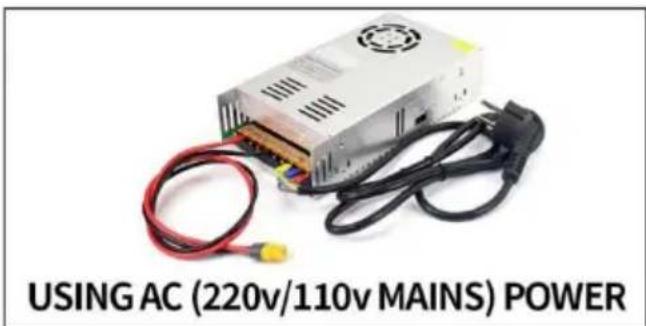

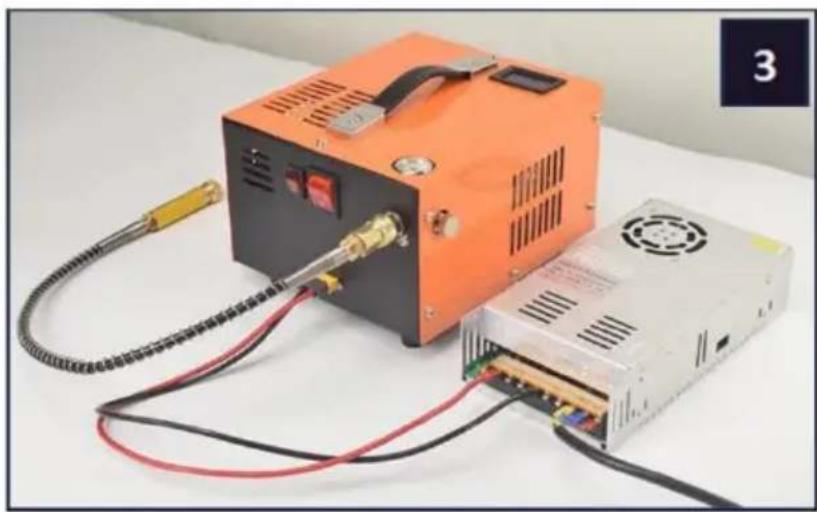

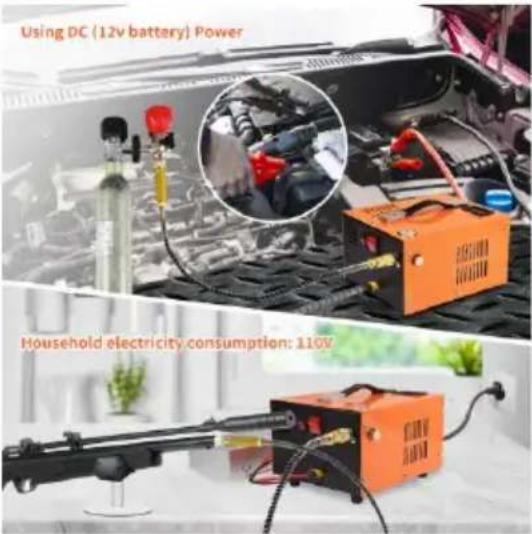

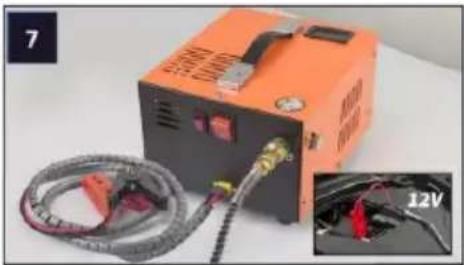

Le compresseur portable peut être alimenté soit par le secteur (alimentation électrique), soit par une batterie de voiture 12 volts (alimentation DC). Lors de l'utilisation de la batterie, assurez-vous que le moteur de la voiture est en marche.

Attention : NE PAS faire fonctionner le compresseur d'air sans le refroidissement en fonctionnement.

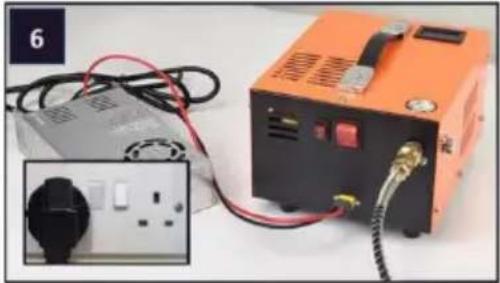

1. Connectez le cordon d'alimentation secteur fourni (ci-dessus) sur le côté droit de l'unité principale [fig 6] et connel la fiche à trois broches à la pr secteur.	2. Assurez-vous le voiture moteur est en cours d'exécution. Connecter le fourn CC pouvoir câble ( au-dessus de ) à le droite côté de le principal _ unité [ figure 7].

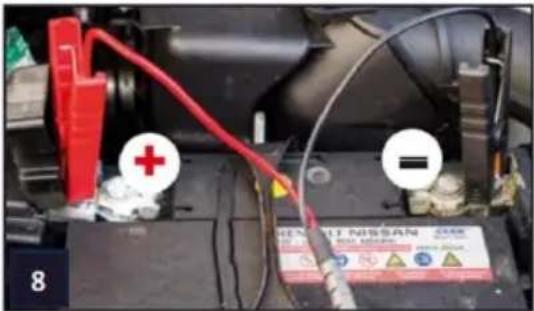

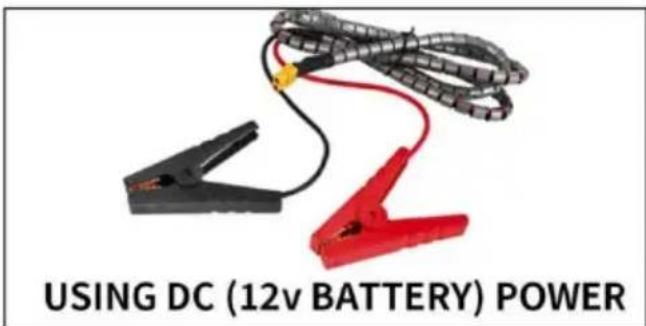

3. Connectez le clip rouge à l'au extrémité de ce câble à la born positive (+) de la batterie 12 vo la voiture. Alors connectez le cli noir à la borne négative (-) de batterie [fig 8].

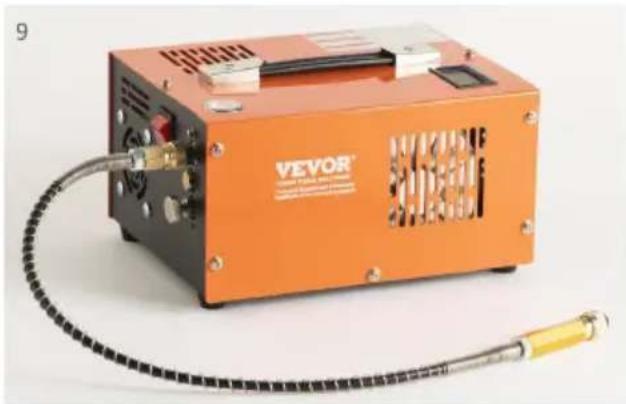

PROCESSUS DE CHARGE - DÉMARRAGE DU VENTILATEUR ET DU COMPRESSEUR

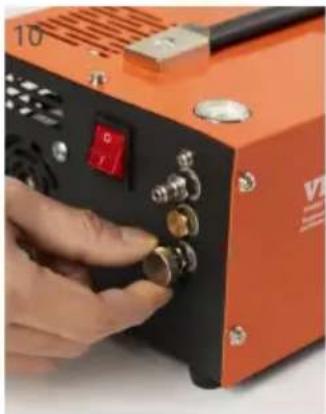

Avec la conduite d'air (tuyau) connectée au compresseur portable extrémité et au pistolet PCP de l'autre côté, fermez la vis de située à l'avant de l'unité principale en la tournant dans le s aiguilles d'une montre [fig 10]. Il suffit de la serrer à la

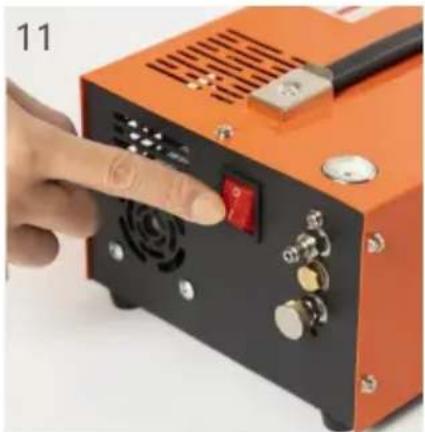

Appuyez sur le bouton du compresseur sur le côté gauche groupe hôte [Figure 11]. Le ventilateur de refroidissement es en marche, le compresseur émet son pour démarrer quelques minutes pour charger un cylindr vide d'une capacité de 500 cc bars.

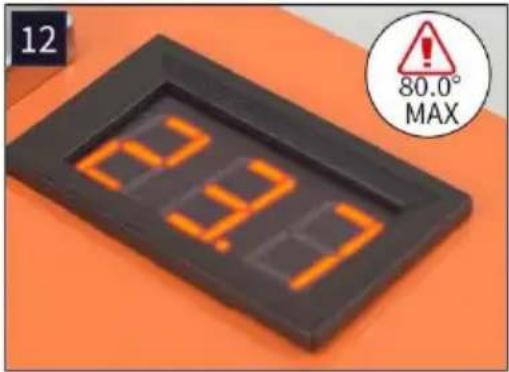

Pendant le processus de charge température de l'unité (en degré Celsius) sera visible sur l'écran situé sur le dessus de l'unité principale [fig 12]. Elle doit être surveillée tout au long du proces de charge.

IMPORTANT : Si la température de fonctionnement dépasse 80 degrés Celsius, la fonction du compresseur doit être désactivée manuellement (voir page 7) et le ventilateur de refroidissement doit fonctionner.

Redémarrez la fonction du compresseur une fois que le portable

Le compresseur a refroidi.

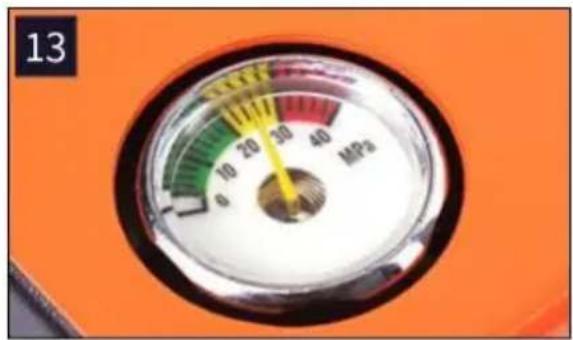

Manomètre : affichage en temps réel de la pression du cylindre. Éteignez immédiatement l'interrupteur d'alimentation lorsque le manomètre est sur le point d'atteindre 28 MPa [fig 13].

ARRÊT DU PROCESSUS DE CHARGE DU COMPRESSEUR

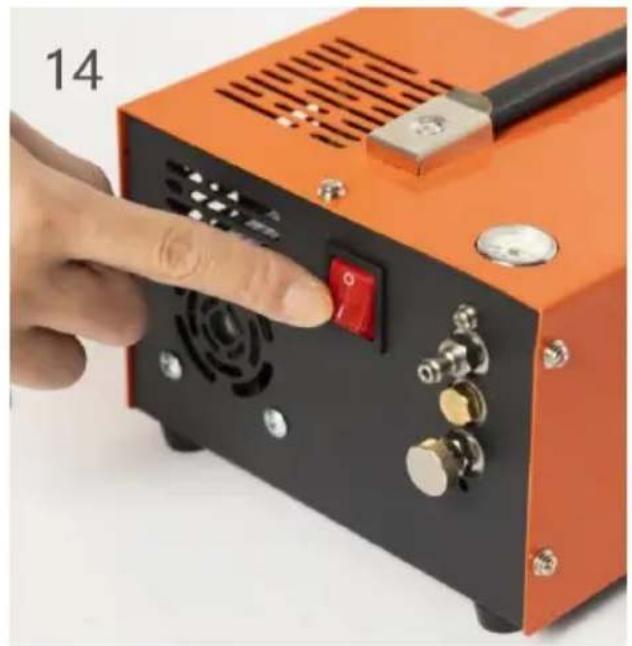

Si vous souhaitez arrêter manuellement le compresseur à tout moment pendant qu'il fonctionne, appuyez une fois sur le bouton « COMPRESSEUR » [fig 14].

Une fois le cycle de charge terminé et/ou le compresseur éteint manuellement, la conduite d'air (tuyau) contiendra toujours de l'air à haute pression. Cet air résiduel DOIT être libéré (purgé) avant que le tuyau puisse être retiré en toute sécurité, déconnecté du pistolet à air comprimé PCP et/ou de l'unité principale.

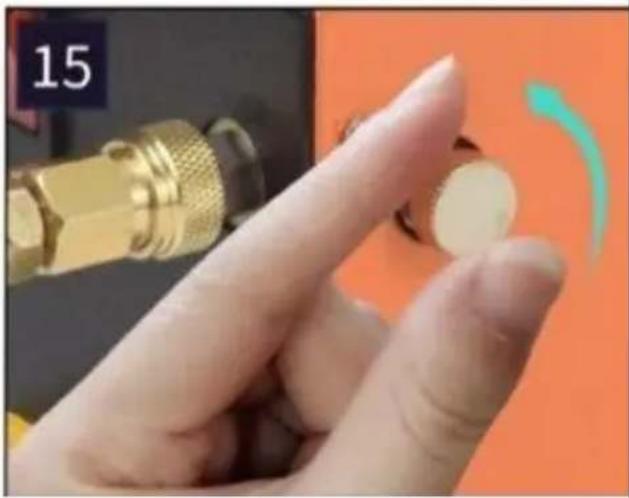

La fonction compresseur étant arrêtée, ouvrez la vis de purge située à l'avant de l'appareil en tournant dans le sens inverse des aiguilles d'une montre [fig 15]. Vous entendrez un fort « sifflement » pendant quelques secondes lorsque l'air comprimé résiduel s'échappe de la conduite d'air.

Après la purge, l'ensemble du tuyau peut être retiré du pistolet à air et, si nécessaire, du compresseur principal en déverrouillant les connecteurs favorisés.

Remarque : sur les pistolets à air comprimé PCP qui utilisent un connecteur de remplissage exclusif (par exemple une sonde enfichable), le connecteur Fosten n'aura pas besoin d'être déverrouillé. Débranchez simplement le remplissage du

pistolet à air selon les besoins 16].

LE FILTRE

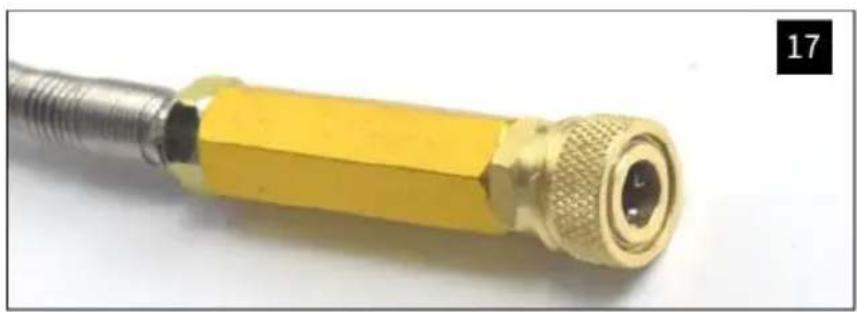

Le compresseur portable est livré en standard avec un système de filtre intégré sur sa conduite d'air [fig 17]. Ce système utilise un agent déshydratant pour éliminer l'humidité de l'air comprimé, réduisant ainsi le risque de corrosion à l'intérieur du pistolet à air comprimé PCP. Il contient également des filtres pour éviter la pénétration de saletés.

Remarque : L'extrémité de la conduite d'air à laquelle le filtre est placé n'est pas importante, mais il est plus pratique de le connecter au plus près du pistolet à air PCP.

Le milieu déshydratant [fig 18] devra être remplacé lorsque le compresseur portable a effectué environ 40 ou 50 cycles de remplissage (voir Entretien

de routine général ci-dessous)

ENTRETIEN RÉGULIER GÉNÉRAL

Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur du compresseur portable, donc NE démontez PAS l'unité de compresseur principale.

Cependant, le filtre déshydratant et ses filtres, le fusible et les joints toriques sur les raccords du connecteur principal peuvent être remplacés par les pièces de rechange fournies si nécessaire.

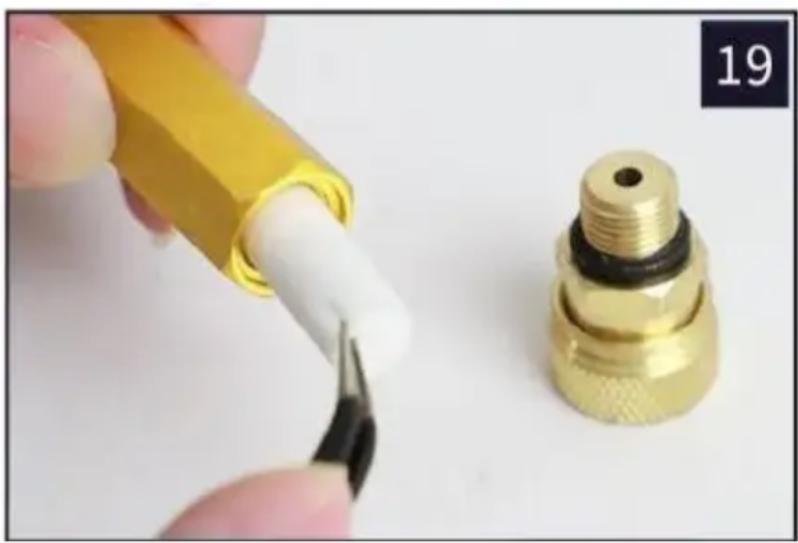

Une fois le filtre retiré de l'unité principale, dévissez les deux extrémités moletées du boîtier en laiton. Extrayez les filtres à impuretés et le déshydratant périmé, en notant leur orientation et l'ordre dans lequel ils sont retirés. Utilisez un tournevis fin pour extraire les tampons filtrants [19]. Remplacez-les par des déshydratants et des filtres neufs et reconstruisez le filtre dans l'ordre inverse.

Vérifiez régulièrement l'état des joints toriques de tous les ensembles de connexion et remplacez-les s'ils semblent usés, fissurés ou endommagés. Les joints toriques sont susceptibles d'être à l'origine de la plupart des problèmes de charge, tels que les fuites d'air.
