Producttype	Draagbare PCP-luchtcompressor
Merk	Vevor
Model	SS-PAC01B
Voeding	AC 120 V / 230 V (netadapter) of DC 12 V (autoaccu)
Vermogen	300 W
Maximale vuldruk	4500 psi / 30 MPa (300 bar)
Aanbevolen werkdruk	280 bar (3750 psi) maximum
Maximale capaciteit te vullen reservoir	500 cc (0,5 L)
Koelsysteem	Geïntegreerde ventilator (moet aan staan vóór de compressor)
Uitschakelmodus	Handmatig (compressorknop)
Connectortype	Snelle Foster-koppeling (mannetje/vrouwelijk)
Filtersysteem	Geïntegreerde droogfilter op de luchtleiding (verwijdert vocht en onzuiverheden)
Filteronderhoud	Vervang de droogmiddel en filters na 40 tot 50 vulcycli
Door gebruiker vervangbare onderdelen	Droogfilter, onzuiverheidsfilters, O-ringen, zekering
Veiligheid	Niet gebruiken zonder ventilator; stoppen als temperatuur > 80 °C; restlucht laten ontsnappen na gebruik
Conformiteit	FCC Part 15, Directive DEEE 2012/19/CE
Aanbevolen gebruik	Goed geventileerde ruimte; niet de hoofdeenheid demonteren
Garantie	Elektronisch garantiecertificaat via www.vevor.com/support

Veelgestelde vragen - SS-PAC01B Vevor

Hoe sluit ik de compressor aan op het stopcontact?

Gebruik de meegeleverde netsnoer. Sluit deze aan op de rechterkant van de hoofdeenheid en steek de driepolige stekker in een stopcontact (120 V of 230 V).

Kan ik de compressor gebruiken op een autoaccu?

Ja, de compressor kan werken op DC 12 V. Zorg ervoor dat de motor van de auto draait, sluit de meegeleverde DC-kabel aan: rode klem op de positieve pool, zwarte klem op de negatieve pool.

Hoe laat ik de restlucht ontsnappen na het vullen?

Stop eerst de compressor door op de COMPRESSOR-knop te drukken. Draai vervolgens de ontluchtingsschroef (tegen de klok in) aan de voorkant van het apparaat open. Wacht tot de lucht ontsnapt, draai de schroef dan dicht.

Wat is de maximale druk die ik niet mag overschrijden?

Overschrijd nooit 300 bar (4500 psi). Stop de compressor wanneer de manometer 280 bar (3750 psi) aangeeft om overbelasting te voorkomen.

Kan ik een duikfles vullen met deze compressor?

Nee, deze compressor is ontworpen om direct PCP-luchtgeweertanks te vullen met een maximale capaciteit van 500 cc (0,5 L). Gebruik hem niet voor duikflessen.

Wat te doen als de weergegeven temperatuur boven 80 °C komt?

Stop de compressor onmiddellijk handmatig en laat de koelventilator draaien. Herstart wanneer het apparaat is afgekoeld.

Hoe vervang ik de droogfilter?

Verwijder de filter van de luchtleiding, schroef de karteleinden van de messing behuizing los. Haal de oude filters en het droogmiddel eruit en noteer de volgorde. Vervang door nieuwe en monteer in omgekeerde volgorde.

Kan de compressor door kinderen worden gebruikt?

Ja, vanaf 8 jaar onder toezicht, of door personen met beperkte vermogens als ze instructies hebben gekregen voor veilig gebruik.

Wat te doen als het netsnoer beschadigd is?

Het moet worden vervangen door een speciaal snoer of set verkrijgbaar bij de fabrikant of zijn serviceagent.

Waarom start de compressor niet?

Controleer of de koelventilator draait (de compressor mag nooit starten zonder). Zorg er ook voor dat de ontluchtingsschroef gesloten is.

GEBRUIKSAANWIJZING SS-PAC01B Vevor

Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.

CORRECTE VERWIJDERINGDit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het p en alle accessoires die met dit symbool zijn gemark Producten die als zodanig gemarkeerd zijn, mogen nie het normale huisvuil worden weggegooid, maar moeten een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

BELANGRIJKE VEILIGHEIDSMAATREGELEN

• De draagbare PCP-luchtpistoolcompressor kan worden gebruikt met wisselstroom (AC, verstelbaar) of gelijkstroom 12V van een voertuig. Er zijn twee voedingssystemen meegeleverd.
• Start de draagbare compressor NOOIT zonder eerst de koelventilator te hebben gestart.
• De draagbare compressor is ontworpen om luchtgeweren met een geïntegreerde cilinder of buddyfles rechtstreeks te vullen tot een volume van maximaal 0,5 cc. Het mag niet worden gebruikt voor het vullen van duiktanks groter dan 500 cc. Schade aan de compressor of het PCP-luchtgeweer veroorzaakt door onjuiste bediening of gebruik valt niet onder de garantie.
• De draagbare compressor heeft een maximale laaddruk van 300 bar (4500 psi / 30 MPa). Veel PCP-luchtgeweren hebben echter een veilige werkdruk die lager is dan dit. Laad uw PCP-luchtgeweer dus NIET te vol.

Volg ALTIJD de operationele instructies van de fabrikant van het luchtgeweer tijdens het gebruik van de draagbare compressor om uw PCP-luchtgeweer te vullen.

Het wordt aanbevolen om tijdens het laden de positie van de naald op de manometer van het PCP-luchtgeweer en de drukmeter van het apparaat tegelijkertijd in de gaten te houden. Zorg ervoor dat de positie niet boven 300 bar (4500 psi / 30 MPa) uitkomt. Stop met het blazen van lucht wanneer 280 bar (3750 psi / 28 MPa) is bereikt.

Om oververhitting van het apparaat te voorkomen, moet u de compressor altijd in een goed geventileerde ruimte bedienen.

Demonteer de hoofdeenheid van de draagbare compressor niet; er bevinden zich geen door de gebruiker te onderhouden onderdelen in. De afdichtingen, het filtermateriaal en de filters in de slangmontage kunnen echter worden vervangen met de meegeleverde reserveonderdelen.

Volg ALTIJD de elementaire veiligheidsprocedures bij het laden van uw PCP-luchtbuks.

Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of een speciaal snoer dat verkrijgbaar is bij de fabrikant of de serviceagent.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

VOORZICHTIGHEID:

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking:

Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Productparameters

Model	SS-PAC01A/SS-PAC01B
Spanning:	DC 12V voor auto-accu;Adapter : AC 120V/230V voor stopcontact in
STROOM	300W
Inflatie druk	4500 psi / 30 MPa
Stopmodus	Handmatig stoppen
Koelsysteem	Ingebouwde ventilatorkoeling
Een accessoires	Wisselstroomadapter *1, 8 mm connector *1, met reserveonderdelen *1, krokodillentang*1 Handleiding * 1
Koelmethode	Ventilator gekoeld

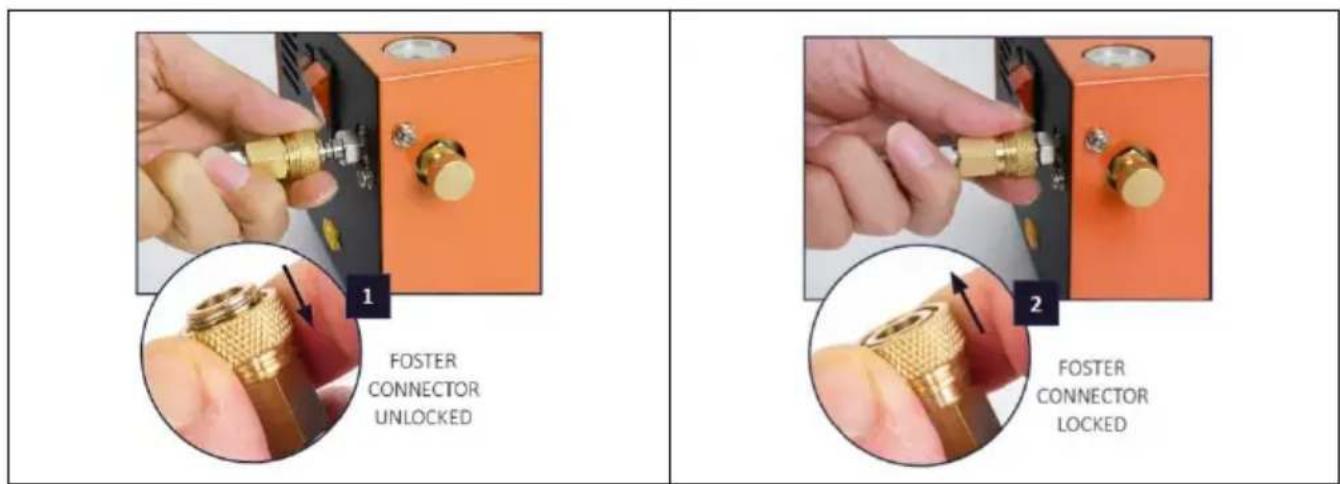

1. De luchtleiding (slangconstructie) wordt bevestigd aan de uitlaat aan de voorkant van de draagbare compressor via een snel passende Foster-vergrendelingsverbinding. Om de Foster-koppeling vast te zetten, trek hem terug op de buitenmantel van de vrouwelijke snelkoppeling, [fig 1] steek de mannelijke adapter erin [fig 2].

Let op: Controleer altijd nogmaals dat de verbinding is vergrendeld.

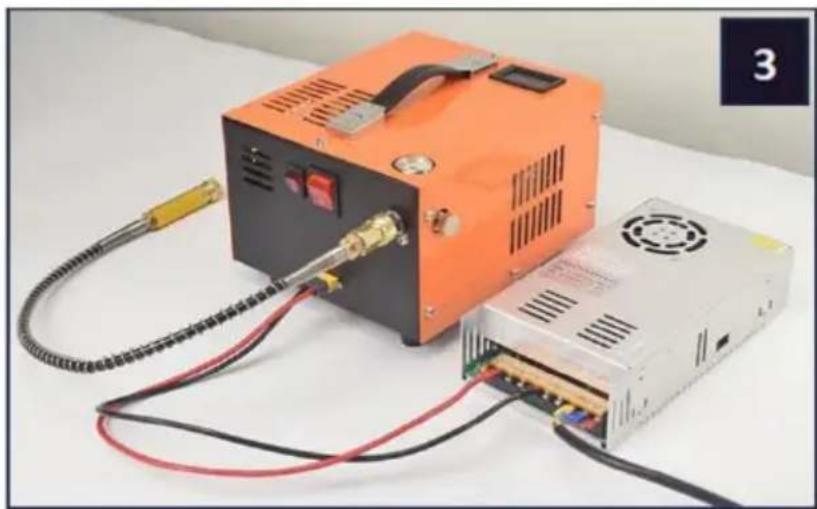

1. De draagbare compressorslangconstructie bevat een zeefsysteem dat vochtophoping en de mogelijkheid van corrosie elimineert. Het is belangrijk aan welk uiteinde van de luchtleiding het filter zich bevindt, maar het is praktischer om aan te sluiten het dichtst bij het PCP-luchtgeweer [Fig3].

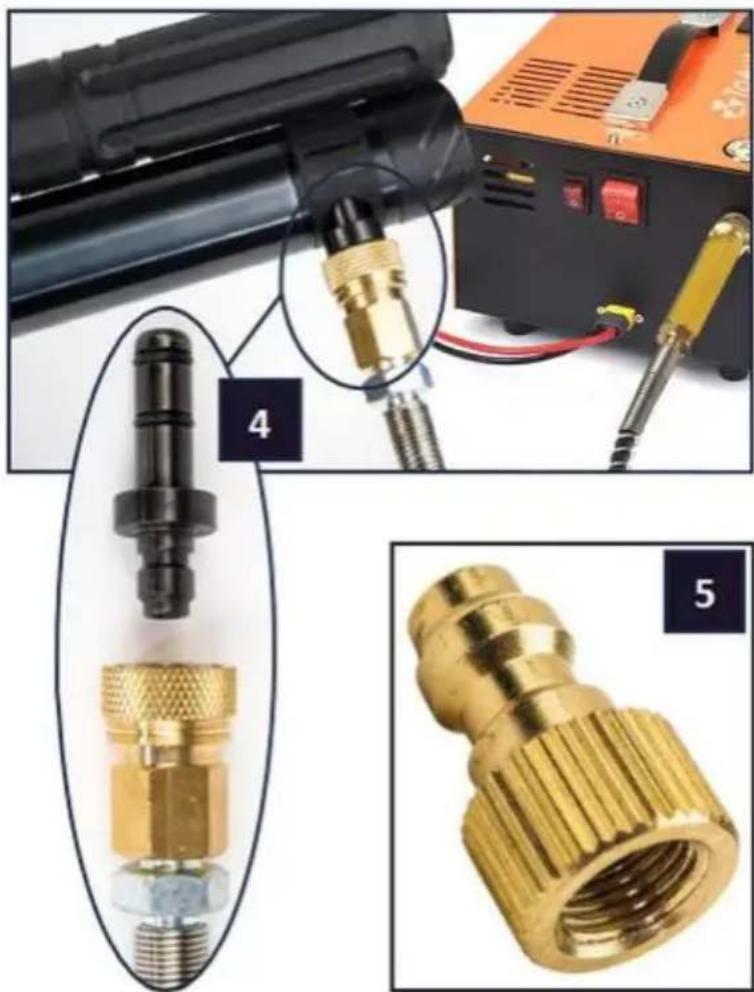

1. Het slangsamenstel wordt aan de PCP-luchtgeweer bevestigd bij de andere einde via een Foster-fit. Er kan een extra adapter/connector vereist zijn [fig4] vanwege de vele verschillende soorten vulfittingen die in luchtbuksmerken worden gebruikt (zie specifieke PCP-fabrikant).

Opmerking: er is een draad-naar-Foster-adapter aanwezig, ingesloten in het accessoirepakket [fig 5].

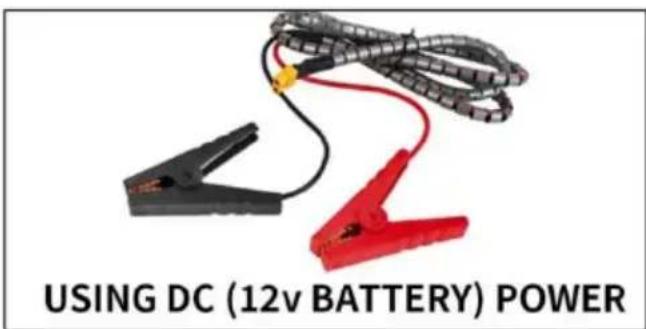

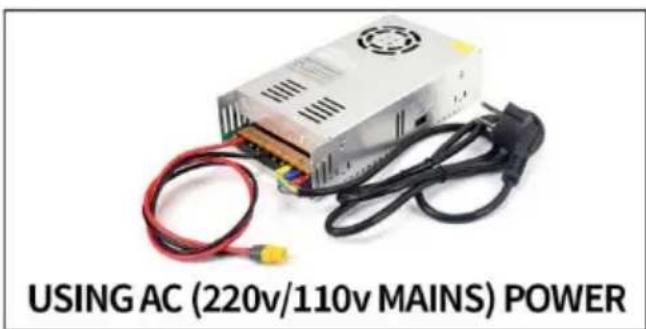

De Draagbare Compressor kan worden aangedreven van netspanning (AC-stroom) of van een 12V auto-accu (DC-stroom). Wanneer aangedreven door accu, zorg ervoor dat de automotor draait.

Fout: DOEN NIET de luchtcompressor laten draaien zonder de koelventilator.

1. Sluit het meegeleverde netsno (boven) aan op de rechterkant v het hoofdapparaat [fig 6] en slui driepolige stekker aan op het stopcontact.	2. Zorg ervoor de auto motor is rennen. Aansluiten de geleverd gelijkstroom stroom kabel ( boven ) naar de recht kant van de voornaamst _ eenheid [ afb 7].
3. Sluit de rode clip aan het a uiteinde van deze kabel aan op positieve (+) pool van de 12 vo accu van de auto. Dan sluit de zwarte clip aan op de negatieve pool van de accu[fig 8].

LAADPROCES - OPSTARTEN

DE VENTILATOR EN COMPRESSOR

Met de luchtleiding (slangconstructie) aan één uiteinde aangeslo de draagbare compressor en aan het PCP-luchtpistool aan de kant: sluit de ontluchtingsschroef aan de voorkant van de hoofd hem met de klok mee te draaien [fig 10]. Deze hoeft alleen n hand vastgedraaid te worden.
Druk op de compressorknop aan linkerkant van de hostgroep [Figu 11]. koelventilator draait, de compressorunit klinkt om minuten starten om een lege cilinder va 500cc capaciteit op te laden t 300BAR.

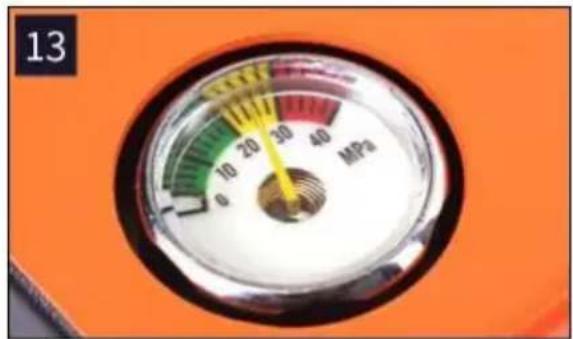

Tijdens het laadproces zal de temperatuur van het apparaat (graden Celsius) zichtbaar zijn o het LCD-scherm aan de bovenka van het hoofdapparaat [fig 12]. moet tijdens het laadproces in gaten worden gehouden.

BELANGRIJK: Als de werktemperatuur hoger is dan 8 graden Celsius, moet de compressorfunctie handmatig worden uitgeschakeld (zie pagina) en moet de koelventilator blijven draaien. Start de compressorfunctie opnieuw zodra de Draagbare Compressor is afgekoeld. Manometer: real-time weergave van de cilinderdruk. Schakel de stroomschakelaar onmiddellijk uit als de manometer het punt van 28 MPa bereikt [fig. 13]

LAADPROCES - STOPPEN

DE COMPRESSOR

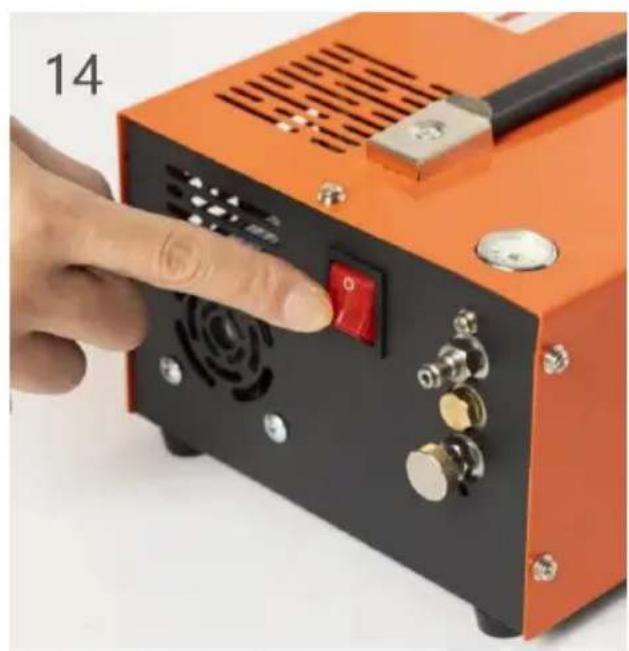

Mocht u de compressor op enig moment handmatig willen uitschakelen terwijl deze draait, druk dan één keer op de knop 'COMPRESSOR' [fig 14].

Nadat de laadcyclus is voltooid en/of de compressor handmatig is uitgeschakeld, zal de luchtleiding (slangsamenstel) nog steeds hogedruklucht bevatten. Deze restlucht MOET worden vrijgegeven ('afgetapt') voordat het slangsamenstel veilig kan worden losgekoppeld van het PCP-luchtpistool en/of de hoofdeenheid.

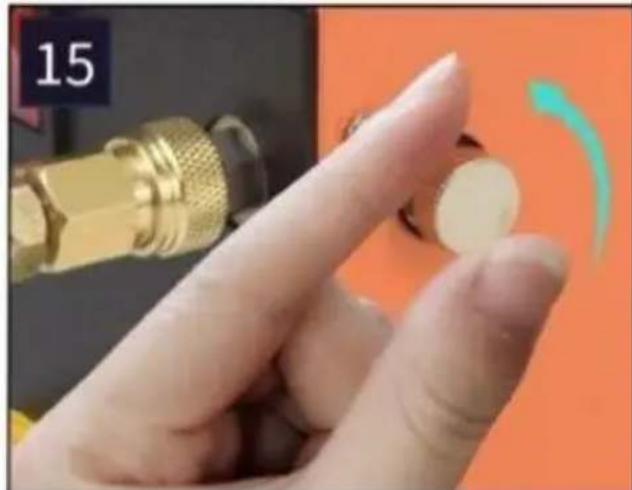

Terwijl de compressorfunctie is uitgeschakeld, opent u de ontluchtingsschroef aan de voorkant van het apparaat door deze tegen de klok in te draaien [fig 15]. U hoort een paar seconden lang een 'sissend' geluid terwijl de resterende perslucht uit de luchtleiding ontsnapt.

Na het ontluchten kan de slangconstructie van het PCP-luchtpistool en, indien nodig, van de hoofdcompressoreenheid worden verwijderd door de voedingsconnectoren los te maken.

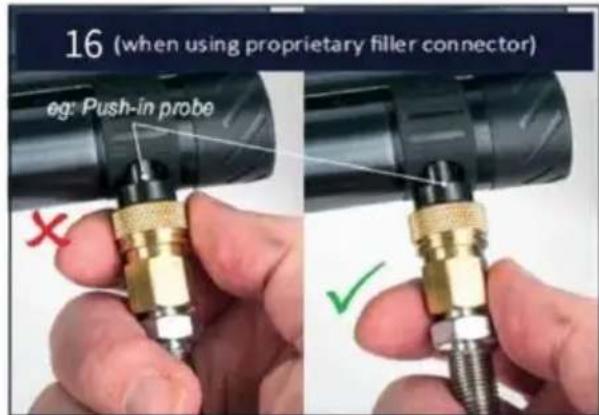

Opmerking: Op PCP-luchtpistolen die gebruik maken van een speciale vulconnector (bijvoorbeeld een insteeksonde), hoeft de

Foster-connector niet te worden ontgrendeld. Koppel eenvoudigweg de vuller los van het luchtpistool [fig 16].

De draagbare compressor wordt standaard geleverd met een geïntegreerd filtersysteem op de luchtleiding [fig 17]. Dit systeem maakt gebruik van droogmiddel om het vochtgehalte uit de perslucht te verwijderen, waardoor het risico op corrosie in het PCP-luchtpistool wordt verminderd. Het beschikt ook over filters om het binnendringen van vuil te voorkomen.

Let op: Het is niet belangrijk aan welk uiteinde van de luchtleiding het wordt geplaatst, maar het is wel praktischer om hem het dichtst bij het PCP-luchtpistool aan te sluiten.

Het droogmiddelmedium [fig 18] moet worden vervangen als de draagbare compressor ongeveer 40 of 50 vulcycli heeft voltooid (z

Algemeen routineonderhoud hieronder)

ALGEMEEN ROUTINEONDERHOUD

Er zijn geen door de gebruiker te onderhouden onderdelen in de draagbare compressor, dus demonteer de hoofdcompressoreenheid NIET. Het filterdroogmedium en de bijbehorende filters, de zekering en de O-ring op de hoofdconnectorfittingen kunnen echter indien nodig worden vervangen door de meegeleverde reserveonderdelen.

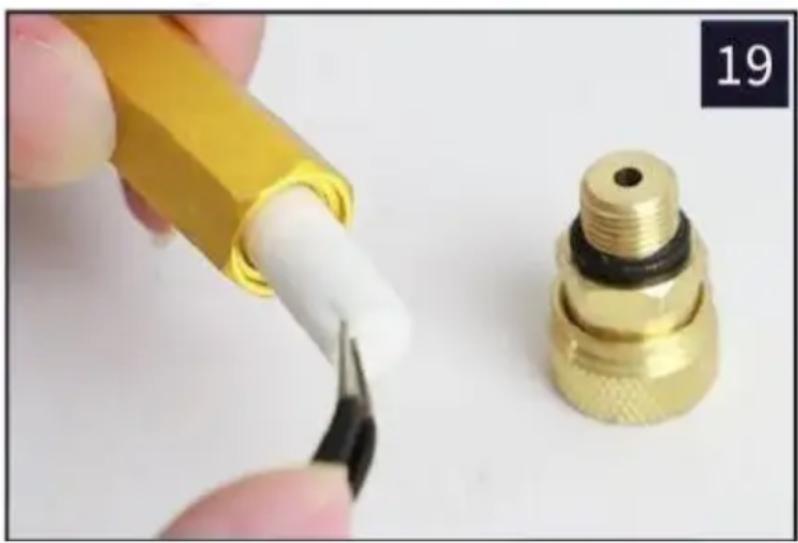

Terwijl het filter uit de hoofdeenheid is verwijderd, schroeft u beide gekartelde uiteinden van de koperen behuizing los. Haal de vuilfilters en het verlopen droogmiddel eruit. Let op hun richting en de volgorde waarin ze worden verwijderd. Gebruik een dunne schroevendraaier om de filterkussentjes los te wrikken [afb. 19]. Vervang door nieuw droogmiddel en filters en herbouw het filter in omgekeerde volgorde.

Controleer routinematig de staat van de O-ringen op alle verbindingsconstructies en vervang ze als ze er versleten, gebarsten of beschadigd uitzien. O-ringen zijn waarschijnlijk de oorzaak van de meeste laadproblemen, zoals luchtlekken.
