Produkttyp	Bärbar PCP-luftkompressor
Varumärke	Vevor
Modell	SS-PAC01B
Strömförsörjning	AC 120 V / 230 V (nätadapter) eller DC 12 V (bilbatteri)
Effekt	300 W
Maximalt uppblåsningstryck	4500 psi / 30 MPa (300 bar)
Rekommenderat arbetstryck	280 bar (3750 psi) maximum
Maximal tankkapacitet att fylla	500 cc (0,5 L)
Kylsystem	Inbyggd fläkt (måste vara igång innan kompressorn)
Stoppläge	Manuell (kompressorknapp)
Anslutningstyp	Foster snabbkoppling (hane/hona)
Filtersystem	Integrerat torkfilter på luftledningen (avlägsnar fukt och föroreningar)
Filterunderhåll	Byt ut torkmedel och filter efter 40 till 50 fyllningscykler
Användarutbytbara delar	Torkfilter, föroreningsfilter, O-ringar, säkring
Säkerhet	Använd inte utan fläkten; stanna om temperaturen > 80°C; töm restluft efter användning
Överensstämmelse	FCC Part 15, WEEE-direktivet 2012/19/EU
Rekommenderad användning	Väl ventilerat utrymme; demontera inte huvudenheten
Garanti	Elektroniskt garantibevis via www.vevor.com/support

Vanliga frågor - SS-PAC01B Vevor

Hur ansluter jag kompressorn till nätström?

Använd den medföljande nätströmssladden. Anslut den till höger sida av huvudenheten och sätt sedan i trestiftskontakten i ett vägguttag (120 V eller 230 V).

Kan jag använda kompressorn på ett bilbatteri?

Ja, kompressorn kan fungera på DC 12 V. Se till att bilmotorn är igång, anslut den medföljande DC-kabeln: röd klämma på pluspolen, svart klämma på minuspolen.

Hur tömmer jag restluft efter en fyllning?

Stäng först av kompressorn genom att trycka på KOMPRESSOR-knappen. Öppna sedan avtappningsskruven (vrid den moturs) som sitter framtill på enheten. Vänta tills luften har släppt ut och stäng sedan skruven.

Vilket är det maximala trycket jag inte får överskrida?

Överskrid aldrig 300 bar (4500 psi). Stanna kompressorn när manometern visar 280 bar (3750 psi) för att undvika överbelastning.

Kan jag fylla en dykflaska med denna kompressor?

Nej, denna kompressor är utformad för att direkt fylla PCP-luftvapentankar med en maximal kapacitet på 500 cc (0,5 L). Använd den inte för dykflaskor.

Vad gör jag om den visade temperaturen överstiger 80 °C?

Stanna omedelbart kompressorn manuellt och låt kylfläkten fortsätta gå. Starta om när enheten har svalnat.

Hur byter jag torkfiltret?

Ta bort filtret från luftledningen, skruva loss de räfflade ändarna på mässingshöljet. Ta ut de gamla filtren och torkmedlet och notera ordningen. Byt ut mot nya och montera i omvänd ordning.

Kan kompressorn användas av barn?

Ja, från 8 års ålder under uppsikt, eller av personer med nedsatt förmåga om de har fått instruktioner för säker användning.

Vad gör jag om nätsladden är skadad?

Den måste bytas ut mot en sladd eller specialenhet som finns tillgänglig från tillverkaren eller dess serviceombud.

Varför startar inte kompressorn?

Kontrollera att kylfläkten är igång (kompressorn får aldrig startas utan den). Se även till att avtappningsskruven är stängd.

BRUKSANVISNING SS-PAC01B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

PCP LUFTKOMPRESSOR

MODELL: SS-PAC01A/SS-PAC01B

Varning - För att minska risken för skada måste använda läsa instruktionerna noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunkorsad anger att produkten kräver separat sophämtningDetta gäller för produkten och alla tillbehör märkta medsymbol. Produkter märkta som sådana får inte slängtillsammans med vanligt hushållsavfall, utan måste lämnen insamlingsplats för återvinning av elektriska och elektroniska apparater

VIKTIGA SÄKERHETSÅTGÄRDER

• Bärbar PCP luftpistol kompressor kan drivas med AC (justerbar) kraft eller DC 12V fordonskraft. Adapter för båda levereras.
• Starta ALDRIG den bärbara kompressorn utan att först ha satt igång dess kylfläkt.
• Den bärbara kompressorn är designad för att direkt fylla luftpistoler med en väsentlig cylinder eller kompisflaska luftkälla upp till 0,5 liter (500 cc) volym. Den ska inte användas för att fylla scubatankar över 500cc. Skador på kompressorn eller PCP luftpistolen orsakade av felaktig drift eller användning kommer inte att täckas av garantin.
• Den bärbara kompressorn har ett maximalt laddningstryck på 300 BAR (4500 psi /30 MPa). Många PCP luftgevär har dock ett säkert arbetstryck som är lägre än detta - så överladda INTE din PCP luftpistol.
• Följ ALLTID luftpistoltillverkarens bruksanvisning när du använder den bärbara kompressorn för att ladda din PCP luftpistol.

- Det rekommenderas att du observerar nålen på tryckmätaren på PCP luftpistolen och enhetens tryckmätare samtidigt under laddning. Se till att trycket inte överstiger 300 BAR (4500 psi /30 MPa). Sluta blåsa luft när det når 280 BAR (3750 psi /28 MPa).

- För att undvika överhettning av enheten, kör alltid kompressorn på en väl ventilerad plats.

- Ta inte isär huvudenaheten på den bärbara kompressorn - det finns inga användarservicebara delar inuti. Tätningar och filtermedium och

filter i slangkopplingen kan dock bytas ut med de reservdelar som medföljer.

- Följ ALLTID de grundläggande säkerhetsprocedurerna när du laddar ditt luftgevär.

- Om nätsladden är skadad måste den bytas ut mot en speciell sladd som finns tillgänglig från tillverkaren eller dess servicerepresentant.

Denna apparat kan användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de har fått övervakning eller instruktioner om hur apparaten används på ett säkert sätt och förstår de faror som är involverade. Barn ska inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

SPARA DESSA INSTRUKTIONER

FCC-information

VARNING:

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen

godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Notera:

Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Produktparametrar

Modell	SS-PAC01A/SS-PAC01B
Spänning:	DC 12V för bilbatteri ;Adapter : AC 120V/230V för hemuttag
KRAFT	300W
Uppblåsningstryck	4500Psi / 30Mpa
Stoppläge	Manuellt stopp
Kylsystem	Inbyggd fläktkylning
Tillbehör _	Nätadapter *1, 8mm kontakt *1, reservdelsdräkkrokodiltång*1 Manual *1
Kylningsmetod	Fläktkyld

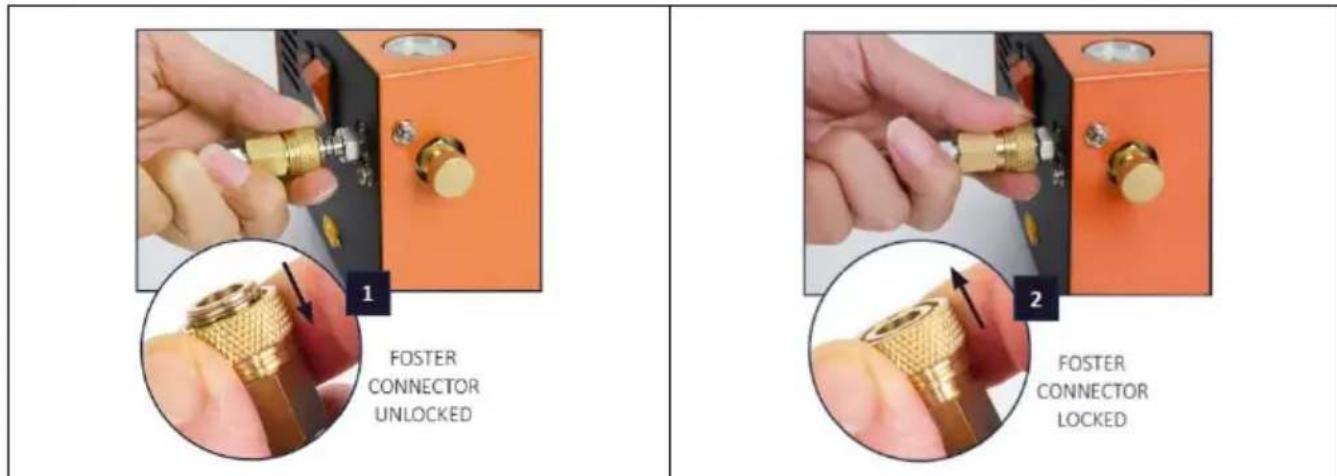

1. Luftslangen (slangen) ansluts till uttaget på framsidan av den bärbara kompressorn via en snabbkoppling av Foster-typ. För att säkra Foster-kopplingen, dra tillbaka honans ytterhölje på snabbkopplingen, sätt in över hanadaptern, släpp sedan [fig 2].

Obs: Dubbelkolla alltid att anslutningen är låst på plats.

1. Den bärbara kompressorslangen innehåller ett silsystem som eliminerar fuktuppbyggnad och risk för korrosion. Det spelar ingen roll i vilken ände av luftledningen filtret placeras, men det är mer praktiskt att ansluta det närmast PCP-luftgeväret [Fig3].

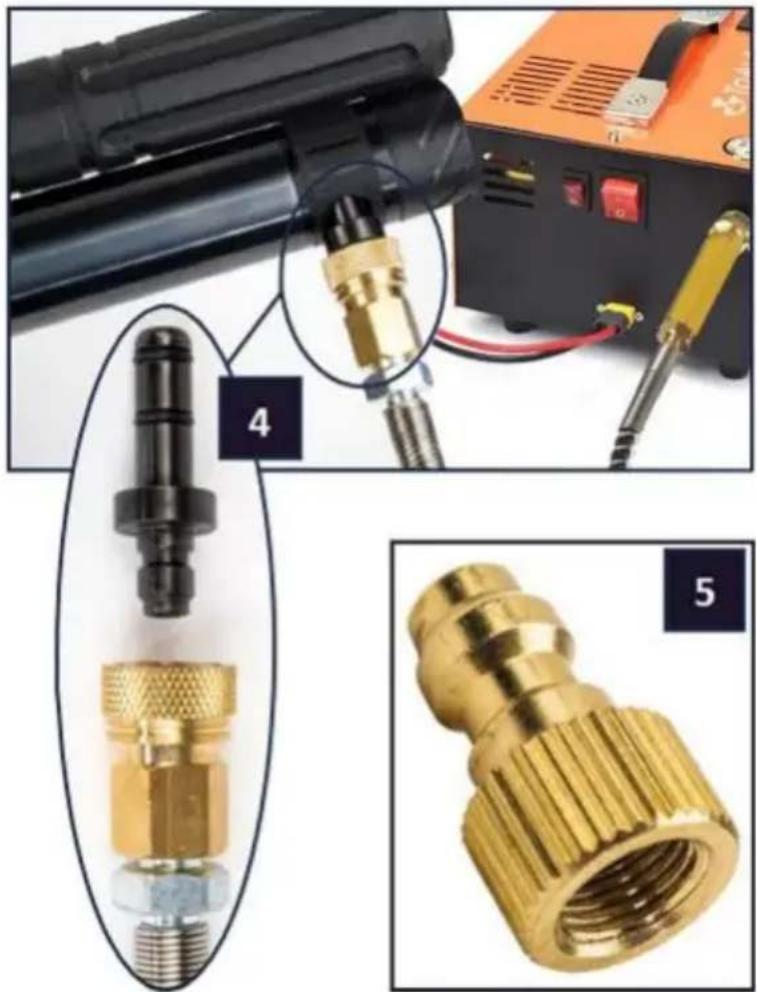

1. Slangenheten ansluts till PCP-luftgeväret i den andra änden via en Foster-koppling. En ytterligare adapter/kontakt kan krävas [fig4] på grund av många olika typer av fyllnadsbeslag som används över PCP-airgun-märken (se specifik PCP-tillverkare).

Obs: En tråd-till-Foster-adapter ingår i tillbehörspaketet [fig 5].

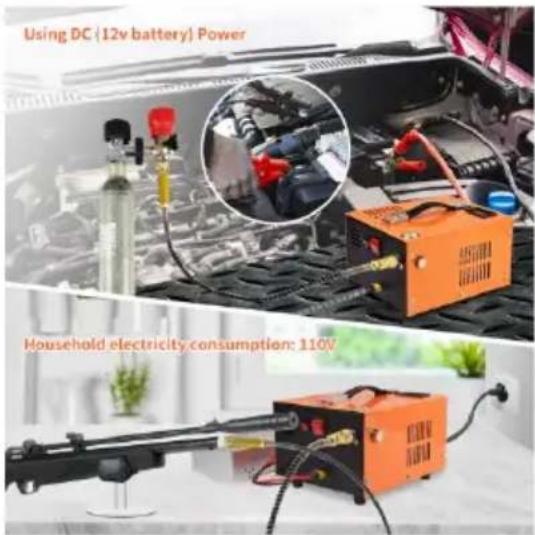

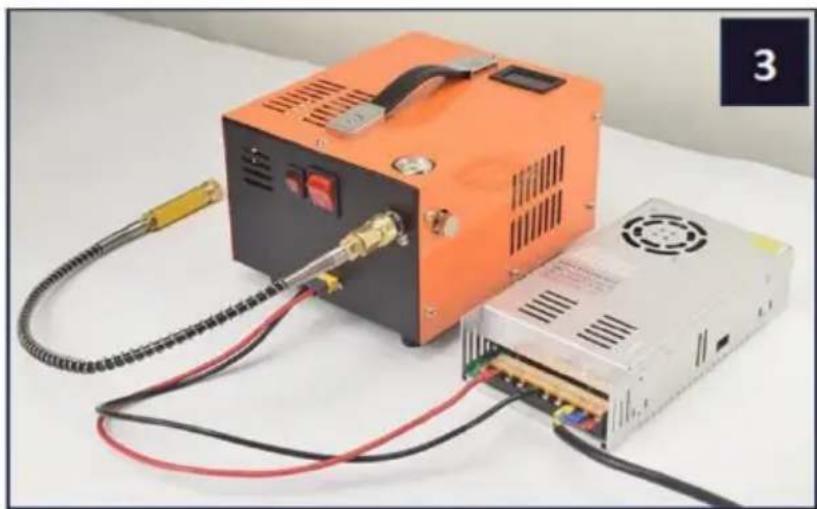

Den bärbara kompressorn kan drivas från antingen elnätet eller från ett 12 V bilbatteri (DC-kraft). När den drivs av batteri, säkerställ att motorn är igång.

Varning: KÖR INTE luftkompressorn utan att kylfläkten är i drift.

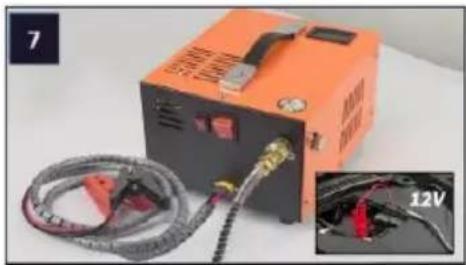

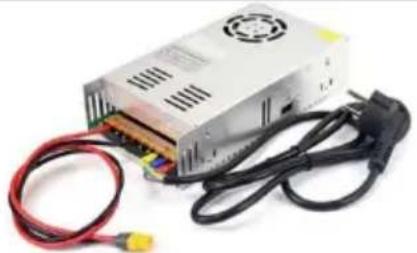

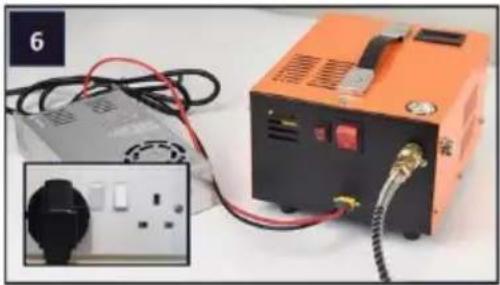

1. Anslut den medföljande nätsladden (ovan) till höger sida huvudenheten [fig 6] och anslut trepoliga kontakten till eluttaget.	2. Se till de bil motor är löpning. Ansluta de levereras DC kraft kabel ( ovan ) till de höger sida av de maj n enhel [ fig 7].

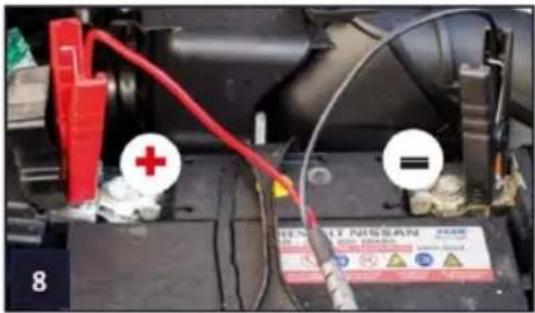

3. Anslut den röda klämman i änden av denna kabel till pluspo (+) på bilens 12-voltsbatteri. Sedanslut den svarta klämman till batteriets minuspol (-)[fig 8].

LADDNINGSPROCESS - START UPP

FLÄKT & KOMPRESSOR

Med luftledningen (slangen) ansluten till den bärbara kompressorn i ena änden och till PCP-luftpistolen i den andra, stäng avluftningsventilen på framsidan av huvudenheten genom att vrida den medurs [fig] - den behöver bara vara fingertät.

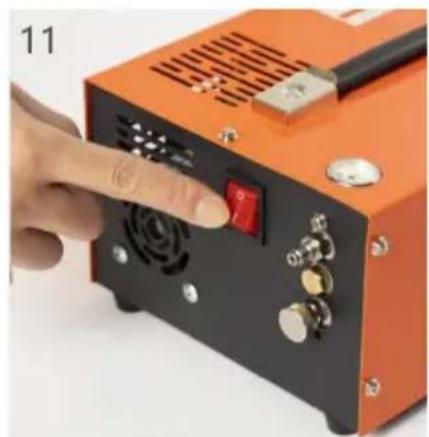

Tryck på kompressorknappen på vänstra sidan av värdgruppen [F11]. När kylfläkten är igång, kommer kompressorenheten att börja ladda. Det tar några minuter att ladda en cylinder med 500cc kapacitet till 300 BAR.

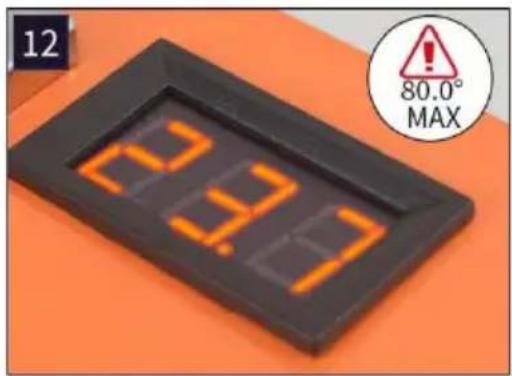

Under laddningsprocessen kommer enhetens temperatur (i grader Celsius) att synas i LCD-displayen på toppen av huvudenheten [fig. 12]. Detta bör övervakas under hela laddningsprocessen.

VIKTIGT: Om arbetstemperaturen överstiger 80 grader Celsius måste kompressorfunktionen stängas av manuellt (se sidan 7) och kylfläkten lämnas igång. Starta om kompressorfunktionen när den bärbara enheten har svalnat.

lämnas igång. Starta om kompressorfunktionen när den bärbara enheten

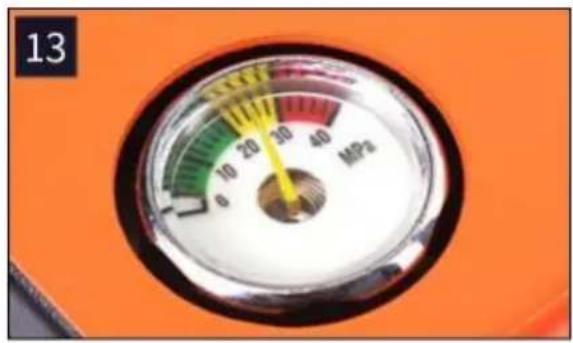

Tryckmätare: Realtidsvisning av cylindertrycket. Stäng av strömbrytaren omedelbart när tryckmätaren är på väg att nå MPa [fig 13].

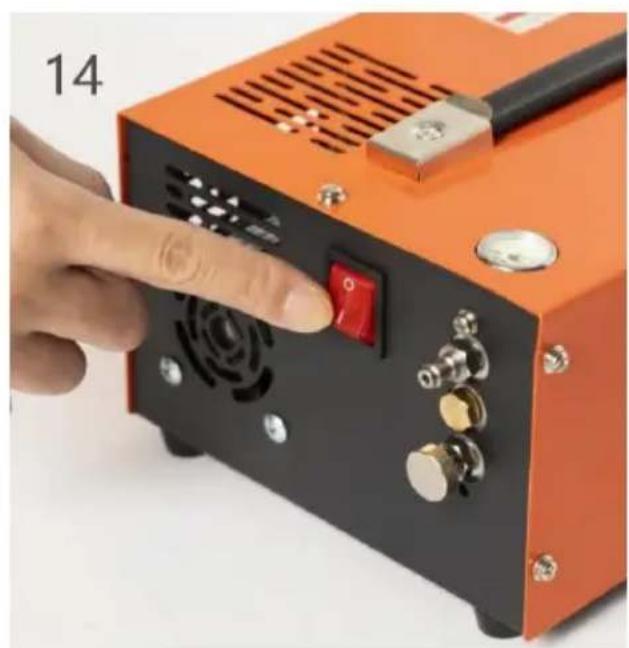

Om du vill stänga av kompressorn manuellt när som helst medan den är igång, tryck på knappen 'COMPRESSOR' [fig. 14] en gång.

Om du vill stänga av kompressorn manuellt när som helst medan den är igång, tryck på knappen 'COMPRESSOR' [fig 14] en gång.

Efter att laddningscykeln har slutförts och/eller kompressorn har stängts av manuellt, kommer luftledningen (slangaggregatet) fortfarande att innehålla högtrycksluft. Denna restluft MÅSTE släppas ut (blödas av) innan slangaggregatet kan monteras på ett säkert sätt frånkopplad från PCP-luftpistolen och/eller huvudenheten.

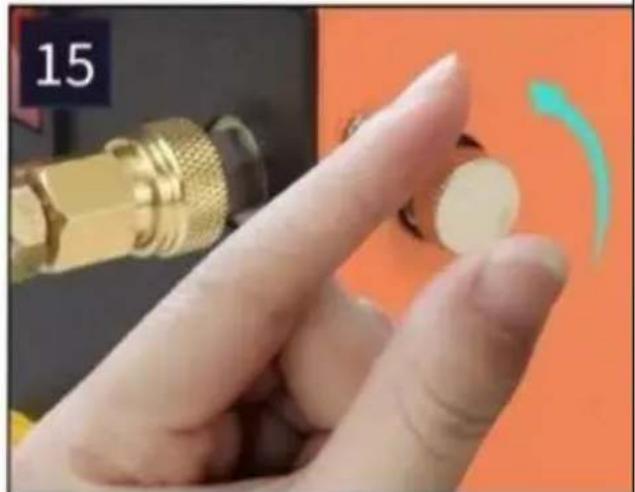

Med kompressorfunktionen stoppad, öppna luftavluftningsskruven på enhetens framsida genom att vrida den moturs [fig 15]. Du kommer att höra ett högt "väsande" i några sekunder när den kvarvarande tryckluften kommer ut från luftledningen.

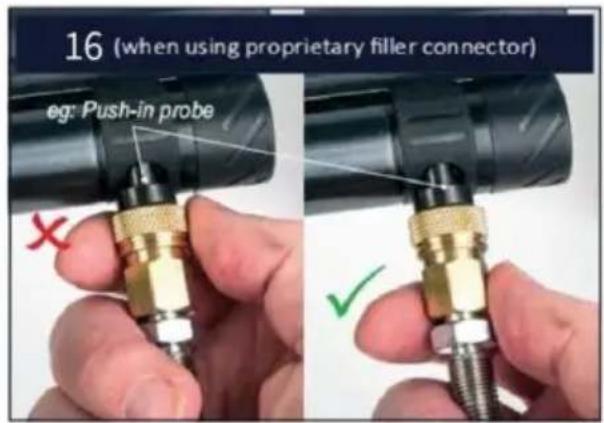

Obs: På PCP-luftpistoler som använder en proprietär påfyllningskontakt (t.ex. instickssond), behöver foster-kontakten inte låsas upp. Koppla helt enkelt bort påfyllningen från luftpistolen vid behov [fig. 16].

Obs: På PCP-luftpistoler som använder en proprietär påfyllningskontakt (t.ex. instickssond), behöver

Foster-kontakten inte låsas upp. Koppla helt enkelt bort påfyllning från luftpistolen vid behov [fig 1]

Den bärbara kompressorn levereras som standard med ett inbyggt filtersystem på dess luftledning [fig 17]. Detta system använder ett torkmedel för att avlägsna fukthalten från den komprimerade luften, vilket minskar risken för korrosion inuti PCP-luftpistolen. Den har även filter för att undvika att smuts tränger in.

Obs: Det är inte viktigt i vilken ände av luftledningen filtret placeras, det är mer praktiskt att ansluta det närmast PCP-luftpistolen.

Torkmedlet [fig 18] måste bytas ut när den bärbara kompressorn har genomfört cirka 40 eller 50 påfyllningscykler (se Allmänt rutinunderhåll nedan).

ALLMÄNT RUTINUNDERHÅLL

Det finns inga delar som användaren kan serva inuti den bärbara kompressorn, så ta INTE isär huvudkompressorenheten. Filtrets torkmedelsmedium och dess filter, säkringen och O-ringarna på huvudanslutningarna kan dock bytas ut med de reservdelar som medföljer efter behov.

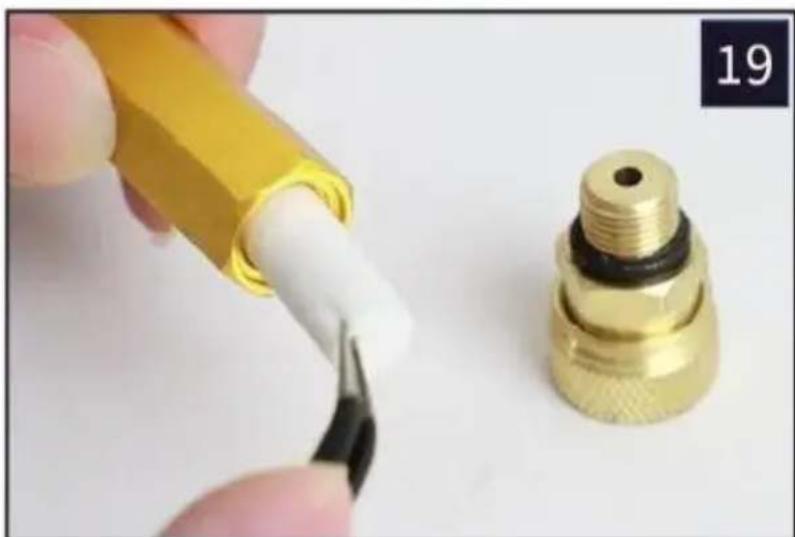

Med filtret borttaget från huvudenheten, skruva loss de båda räfflade ändarna av mässingshöljet. Dra ut smutsfiltren och utsläppt torkmedel, notera deras orientering och i vilken ordning de tas bort. Använd en skruvmejsel för att bända ut filterkuddarna [fig 19]. Byt ut mot nytt torkmedel och filter och bygg om filtret i omvänd ordning.

Kontrollera rutinmässigt tillståndet för O-ringarna på alla anslutningsenheter och byt ut dem om de ser slitna, spruckna eller skadade ut. O-ringar är sannolikt orsaken till de flesta laddningsproblem såsom luftläckor.
