Tipo di prodotto	Compressore d'aria portatile PCP
Marca	Vevor
Modello	SS-PAC01B
Alimentazione	AC 120 V / 230 V (adattatore di rete) o DC 12 V (batteria auto)
Potenza	300 W
Pressione di gonfiaggio massima	4500 psi / 30 MPa (300 bar)
Pressione di lavoro raccomandata	280 bar (3750 psi) massimo
Capacità massima del serbatoio da riempire	500 cc (0,5 L)
Sistema di raffreddamento	Ventilatore integrato (deve essere in funzione prima del compressore)
Modalità di arresto	Manuale (pulsante compressore)
Tipo di connettore	Attacco rapido Foster (maschio/femmina)
Sistema di filtrazione	Filtro disidratatore integrato sulla linea dell'aria (elimina umidità e impurità)
Manutenzione del filtro	Sostituire il disidratatore e i filtri dopo 40-50 cicli di riempimento
Parti sostituibili dall'utente	Filtro disidratatore, filtri per impurità, O-ring, fusibile
Sicurezza	Non utilizzare senza il ventilatore; fermare se temperatura > 80 °C; spurgare l'aria residua dopo l'uso
Conformità	FCC Parte 15, Direttiva RAEE 2012/19/CE
Utilizzo raccomandato	Spazio ben ventilato; non smontare l'unità principale
Garanzia	Certificato di garanzia elettronico tramite www.vevor.com/support

Domande frequenti - SS-PAC01B Vevor

Come collegare il compressore alla rete elettrica?

Utilizzare il cavo di alimentazione di rete fornito. Collegarlo al lato destro dell'unità principale, quindi inserire la spina a tre poli in una presa di corrente (120 V o 230 V).

Posso utilizzare il compressore su una batteria per auto?

Sì, il compressore può funzionare in DC 12 V. Assicurarsi che il motore dell'auto sia in funzione, collegare il cavo CC fornito: morsetto rosso sul polo positivo, morsetto nero sul polo negativo.

Come spurgare l'aria residua dopo una carica?

Arrestare prima il compressore premendo il pulsante COMPRESSORE. Aprire quindi la vite di spurgo (ruotarla in senso antiorario) situata nella parte anteriore dell'unità. Attendere che l'aria fuoriesca, quindi chiudere la vite.

Qual è la pressione massima da non superare?

Non superare mai 300 bar (4500 psi). Arrestare il compressore quando il manometro indica 280 bar (3750 psi) per evitare un sovraccarico.

Posso riempire una bombola da sub con questo compressore?

No, questo compressore è progettato per riempire direttamente serbatoi di armi ad aria PCP con una capacità massima di 500 cc (0,5 L). Non utilizzarlo per bombole da sub.

Cosa fare se la temperatura visualizzata supera 80 °C?

Arrestare immediatamente il compressore manualmente e lasciare funzionare il ventilatore di raffreddamento. Riavviare una volta che l'unità si è raffreddata.

Come sostituire il filtro disidratatore?

Rimuovere il filtro dalla linea dell'aria, svitare le estremità zigrinate del corpo in ottone. Estrarre i vecchi filtri e il disidratatore annotandone l'ordine. Sostituire con nuovi e rimontare in ordine inverso.

Il compressore può essere utilizzato da bambini?

Sì, a partire da 8 anni sotto supervisione, o da persone con capacità ridotte se hanno ricevuto istruzioni per un uso in sicurezza.

Cosa fare se il cavo di alimentazione è danneggiato?

Deve essere sostituito con un cavo o un insieme speciale disponibile presso il produttore o il suo agente di servizio.

Perché il compressore non si avvia?

Verificare che il ventilatore di raffreddamento sia in funzione (il compressore non deve mai avviarsi senza di esso). Assicurarsi anche che la vite di spurgo sia chiusa.

MANUALE UTENTE SS-PAC01B Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

COMPRESSORE D'ARIA PCP

MODELLO: SS-PAC01A/SS-PAC01B

Avvertenza: per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.

CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Dire Europea 2012/19/CE. Il simbolo del bidone della spazz barrato indica che nell'Unione Europea il prodotto richie raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodot contrassegnati come tali non possono essere smaltiti normali rifiuti domestici, ma devono essere portati in un di raccolta per il riciclaggio di dispositivi elettrici ed el

AVVERTENZE IMPORTANTI

• Compressore d'aria portatile per pistole PCP, alimentato da energia elettrica (220 V regolabile) o da energia del veicolo a 12 V CC. Fornito con accessori.
• NON avviare mai il compressore portatile senza aver prima avviato la sua ventola di raffreddamento.
• Il compressore portatile è progettato per riempire direttamente armi ad aria compressa con un serbatoio integrato o una sorgente d'aria amica-bottiglia con un volume di 0,5 litri (500 cc). Non deve essere usato per riempire bombole per immersioni subacquee oltre 500 cc. Qualsiasi danno al compressore o alla pistola ad aria PCP causato da un uso errato non sarà coperto dalla garanzia.
• Il compressore portatile ha una pressione massima di ricarica di 300 BAR (4.500 psi / 30 MPa). Tuttavia, molti fucili ad aria compressa PCP hanno una pressione operativa sicura inferiore a questa, quindi NON superare la pressione della tua pistola PCP.

Rispettare SEMPRE le istruzioni operative del produttore della pistola ad aria quando si usa il compressore portatile per caricare la tua pistola PCP.

Si consiglia di osservare la posizione dell'ago sul manometro della pistola PCP e sul manometro dell'unità contemporaneamente durante la ricarica. Assicurarsi che la posizione non superi 300 BAR (4500 psi / 30 MPa). Smetti di pompare aria quando raggiunge 280 BAR (3750 psi / 28 MPa).

Per evitare il surriscaldamento dell'unità, operare sempre il compressore in uno spazio ben ventilato.

Non smontare l'unità principale del compressore portatile: non ci sono parti riparabili dall'utente all'interno. Tuttavia, le guarnizioni e il mezzo filtrante e i

filtri nel gruppo tubo flessibile possono essere sostituiti con i pezzi di ricambio forniti.

Seguire SEMPRE le procedure di sicurezza di base quando si ricarica il fucile ad aria compressa PCP.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o un gruppo speciale disponibile presso il produttore o il suo agente di assistenza.

- Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e ne comprendono i rischi coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

CONSERVA QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE:

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il

funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare il prodotto.

Nota:

Questo prodotto è stato testato ed è risultato conforme ai limiti di un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Parametri del prodotto

Modello	SS-PAC01A/SS-PAC01B
voltaggio:	DC 12V per batteria auto;Adattatore : CA 120 V/230 V per presa domestica
ENERGIA	300W
Pressione digonfiaggio	4500 Psi/30 MPa
Modalità di arresto	Arresto manuale
Sistema di raffreddamento	Raffreddamento con ventola incorporata
Accessori _	Adattatore di alimentazione CA * 1, connettore mm * 1, tuta per pezzi di ricambio * 1, p coccodrillo * 1 Manuale * 1
Metodo di raffreddamento	Raffreddato tramite ventola

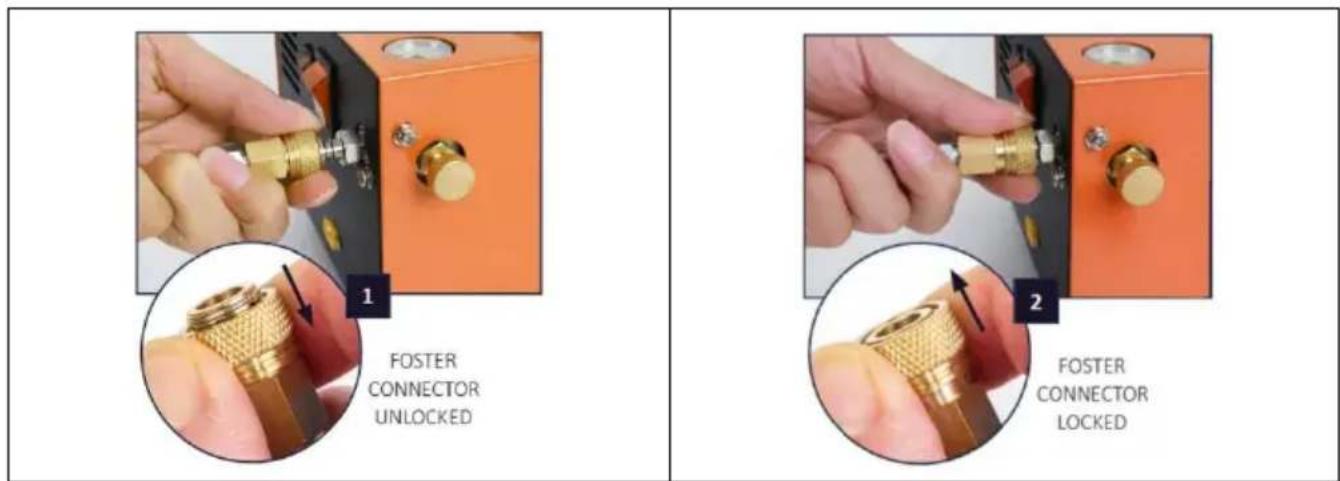

1. Collegare la linea dell'aria (gruppo tubo) alla presa nella parte anteriore del compressore portatile tramite connessione di bloccaggio tipo Foster a innesto rapido. Per fissare l'aggancio Foster, arretrare sull'involucro esterno della femmina connettore ad innesto rapido, [fig 1] inserire sopra quindi rilasciare l'adattatore maschio [fig 2].

Nota: ricontrolla sempre che la connessione sia bloccata.

1. Il gruppo tubo flessibile del compressore portatile contiene un sistema di filtraggio.

che elimina l'accumulo di umidità e la possibilità di corrosione. È importante a quale estremità della linea dell'aria si trova il filtro posizionato,

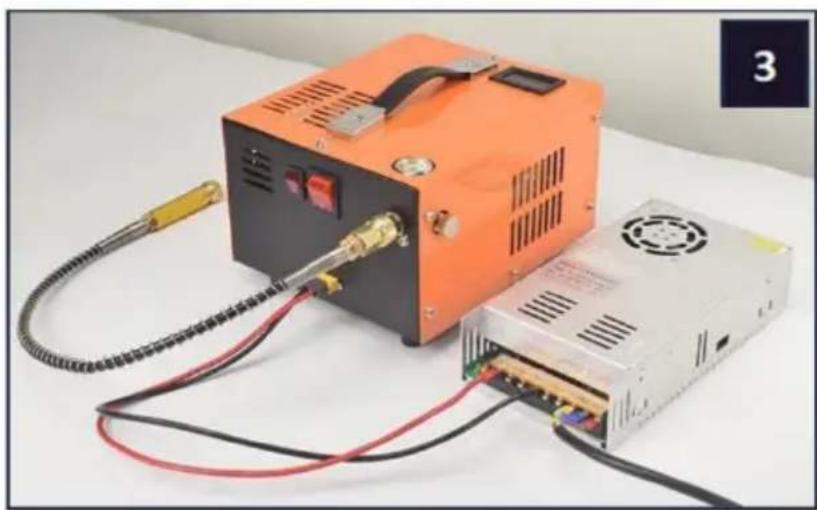

ma è più pratico connettersi più vicino al fucile ad aria compressa P [Fig3].

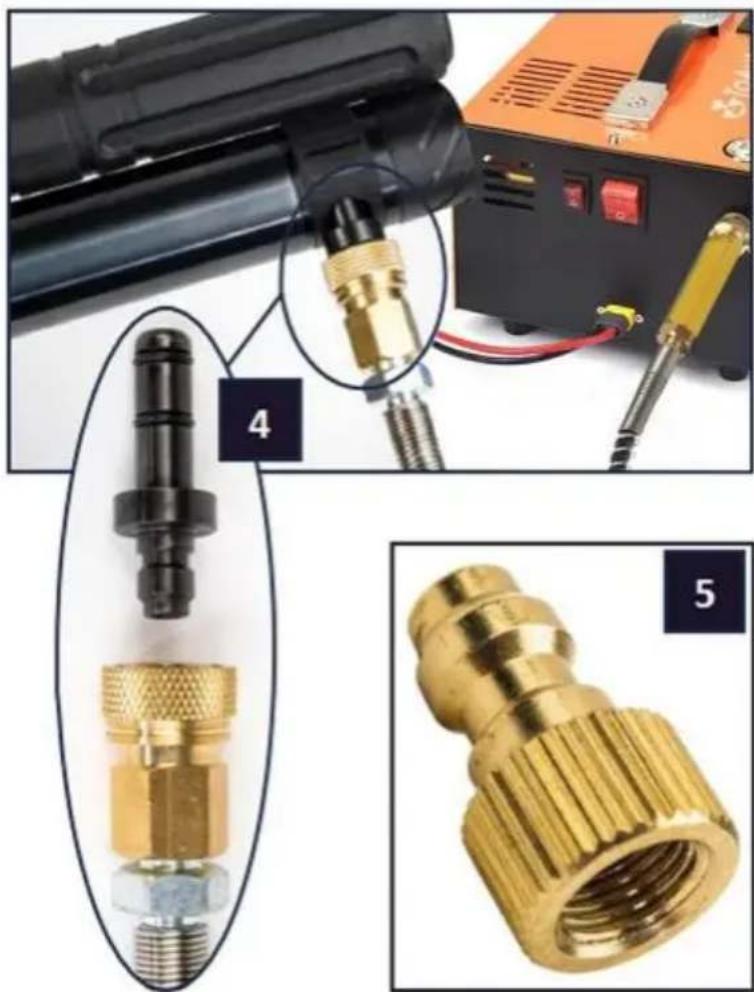

1. Il gruppo tubo flessibile si collega al fucile ad aria compressa PCP all'altro FINE tramite un Foster-fit. An potrebbe essere necessario un adattatore/connettore aggiuntivo richiesto [fig4] a causa dei molti tipi diversi di raccordi di riempimento utilizzati nelle PCP marche di armi ad aria compressa (fare riferimento al produttore specifico del PCP).

Nota: un adattatore da thread a Foster è incluso nel pacchetto ac [fig 5].

Il compressore portatile può essere alimentato da rete elettrica (energia) o da una batteria 12v auto (energia DC). Quando si alimenta a batteria, garantire che il motore dell'auto sia in moto.

sbagliato: NON far funzionare il compressore d'aria senza il raffreddamento in operazione.

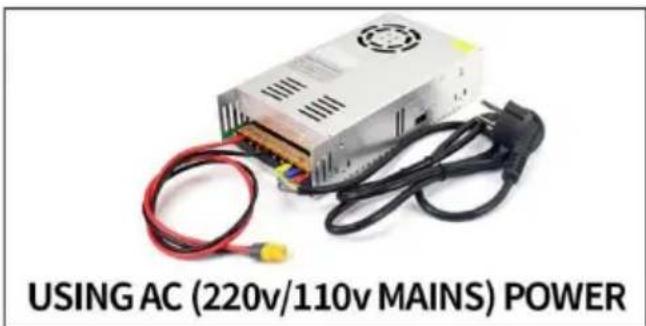

1. Collegare il cavo di alimentaz CA in dotazione (sopra) al lato destro dell'unità principale [fig 6] collegare la spina a tre pin alla presa di corrente.	2. Garantire IL auto motore È corsa. Collegare IL fornito DC energia cavo (Sopra) A IL Giusto lato Di IL principale _ unità [Fico 7].

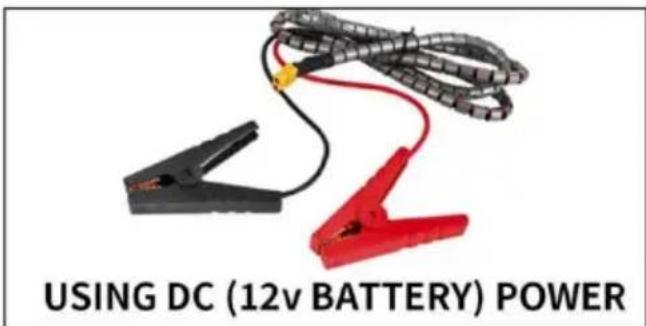

3. Collegare la clip rossa all'altra estremità di questo cavo al terminale positivo (+) della batter da 12 volt dell'auto. Poi collegar clip nera al terminale negativo (- della batteria[fig 8].

PROCESSO DI RICARICA - AVVIO

IL VENTILATORE E IL COMPRESSORE

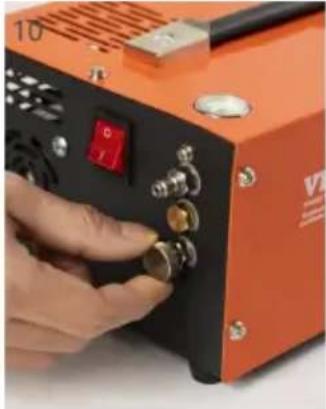

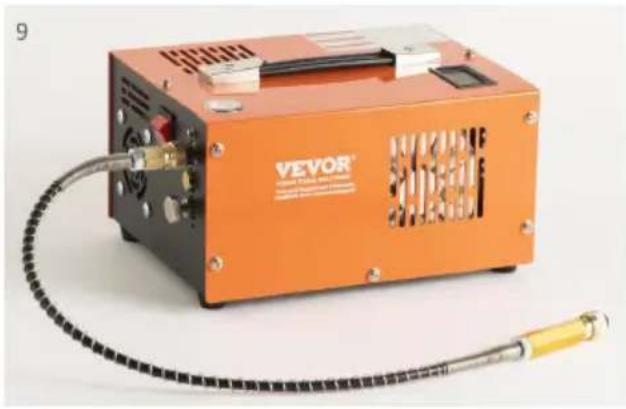

Con l'aria (gruppo tubo flessibile) collegata al compressore port un'estremità e al fucile ad aria compressa PCP dall'altro, chiude di spurgo dell'aria sulla parte anteriore dell'unità principale ruotari senso orario [fig 10]. È sufficiente serrarla con le dita.
Premere il pulsante del compressore sul lato sinistro de gruppo host [Figura 11]. la ventraffreddamento è in funzione, l'un del compressore emette un suo all'avvio per caricare una bombo vuota da 500 cc a 300 BAF
Durante il processo di ricarica, temperatura dell'unità (in gradi Celsius) sarà visibile sul displa LCD sulla parte superiore dell'un principale [fig 12], che dovrebbero essere monitorata durante tutto processo di ricarica.

IMPORTANTE: Se la temperatura di esercizio supera gli 80 gradi Celsius, la funzione del compressore deve essere disattivata manualmente (vedere pagina 7) e la ventola di raffreddamento lasciata in funzione. Riavviare la funzione del compressore una volta terminato il raffreddamento.

Il compressore si è raffreddato.

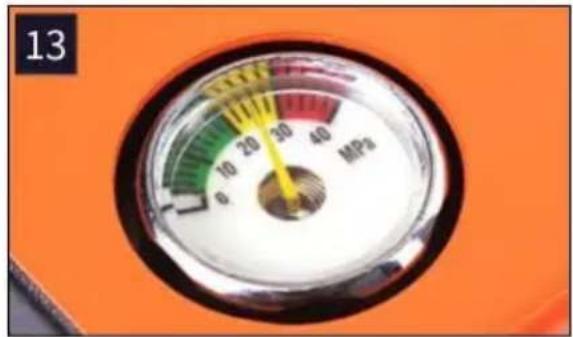

Manometro: visualizzazione in tempo reale della pressione della bombola. Spegnere immediatamente l'interruttore di alimentazione quando il manometro sta per raggiungere 28 MPa [fig. 14].

ARRESTO DEL PROCESSO DI RICARICA DEL COMPRESSORE

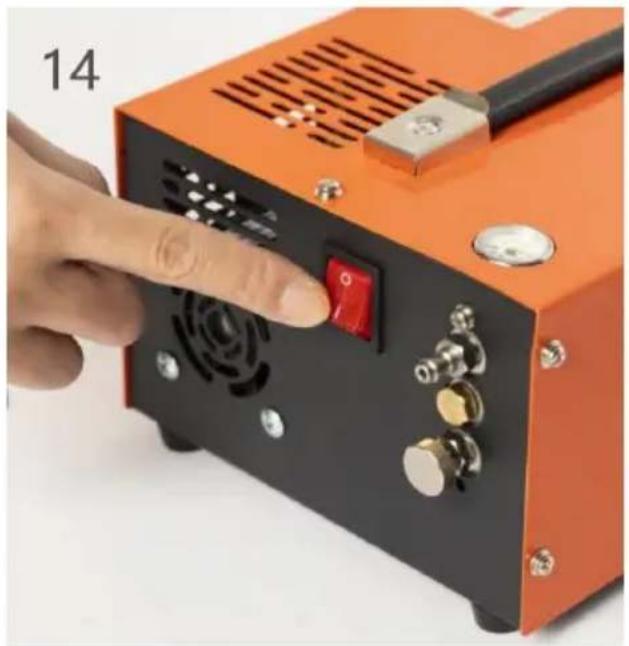

Se si desidera spegnere manualmente il compressore in qualsiasi momento mentre è in funzione, premere una volta il pulsante "COMPRESSOR" [fig. 14].

SCOLLEGAMENTO DELLA LINEA ARIA (MONTAGGIO TUBO)

Dopo che il ciclo di carica è completato e/o il compressore è stato spento manualmente, la linea dell'aria (gruppo tubo) conterrà ancora aria ad alta pressione. Questa aria residua DEVE essere rilasciata ('spurgata') prima che il gruppo tubo possa essere messo in sicurezza e scollegato dal fucile ad aria compressa PCP e/o dall'unità principale.

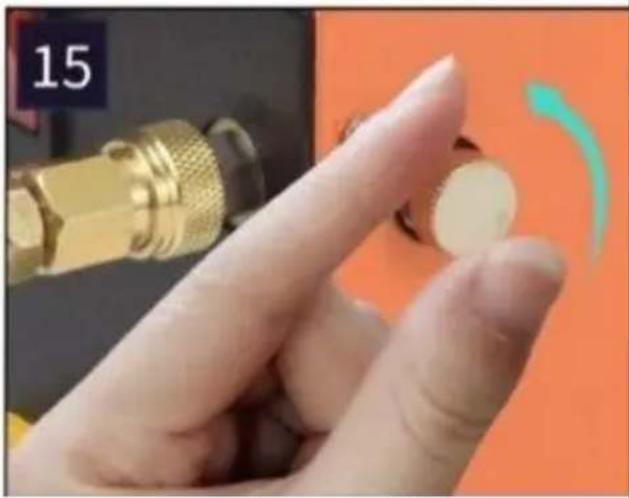

Con la funzione del compressore interrotta, aprire la vite di spurgo dell'aria sulla parte anteriore dell'unità ruotandola in senso antiorario [fig. 15]. Si sentirà un "sibilo" per alcuni secondi mentre l'aria compressa residua fuoriesce dalla linea d'aria.

Dopo lo spurgo, l'intero gruppo tubo può essere rimosso dal fucile ad aria compressa PCP e, se necessario, dall'unità del compressore principale sbloccando i connettori Foster.

Nota: sulle pistole ad aria compressa PCP che utilizzano un connettore di riempimento proprietario (ad esempio sonda di pressione), non sarà necessario sbloccare il connettore Foster. Scollegare semplicemente il

bocchettone di riempimento dalla pistola ad aria compressa com richiesto [fig 16].

IL FILTRO

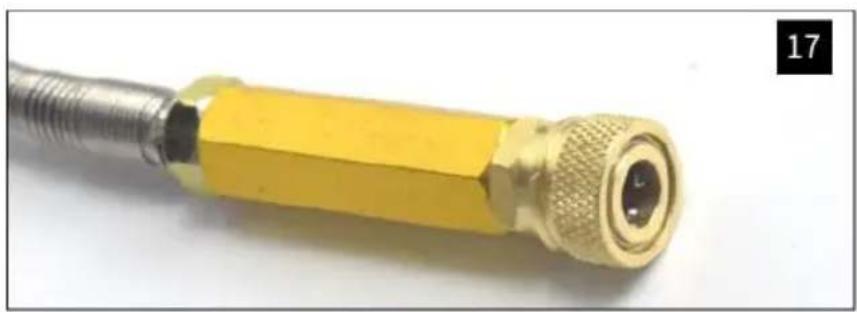

Il compressore portatile è dotato di serie di un sistema di filtraggio in linea sulla sua linea aerea [fig. 17]. Questo sistema utilizza un mezzo essiccante per rimuovere il contenuto di umidità dall'aria compressa, riducendo così il rischio di corrosione che si verifica all'interno della pistola ad aria compressa PCP. Dispone inoltre di filtri per evitare l'ingresso di sporcizia.

Nota: non è importante a quale estremità della linea d'aria è posizionato il filtro, ma è più pratico collegarlo il più vicino possibile alla pistola ad aria compressa PCP.

Il mezzo essiccante [fig. 18] dovrà essere sostituito quando il compressore portatile ha completato circa 40 o 50 cicli di riempimento (vedere

Manutenzione ordinaria generale di seguito).

MANUTENZIONE ORDINARIA GENERALE

All'interno del compressore portatile non sono presenti parti riparabili dall'utente, pertanto NON smontare l'unità principale del compressore. Tuttavia, il mezzo essiccante del filtro e i suoi filtri, il fusibile e i raccordi del connettore principale possono essere sostituiti con i ricambi forniti secondo necessità.

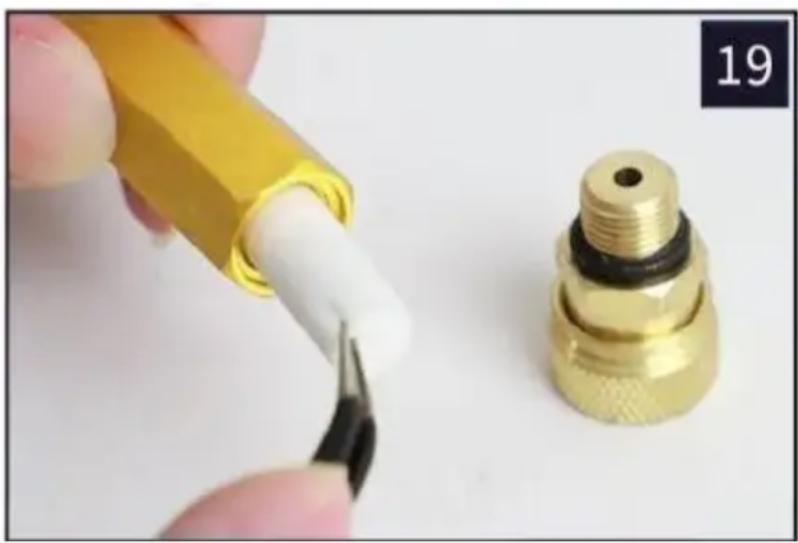

Con il filtro rimosso dall'unità principale, svitare entrambe le estremità zigrinate dell'alloggiamento in ottone. Estrarre i filtri antisporco e l'essiccante scaduto, annotando il loro orientamento e l'ordine in cui sono stati rimossi. Utilizzare un cacciavite sottile per estrarre i cuscinetti del [figura 19]. Sostituire con essiccante e filtri nuovi e ricostruire il filtro in ordine inverso.

Controllare regolarmente le condizioni degli O-ring su tutti i gruppi di connessione e sostituirli se sembrano usurati, incrinati o danneggiati. È probabile che gli O-ring siano la causa della maggior parte dei problemi di ricarica, come le perdite d'aria.
