Typ produktu	Przenośny kompresor powietrza PCP
Marka	Vevor
Model	SS-PAC01B
Zasilanie	AC 120 V / 230 V (zasilacz sieciowy) lub DC 12 V (akumulator samochodowy)
Moc	300 W
Maksymalne ciśnienie pompowania	4500 psi / 30 MPa (300 barów)
Zalecane ciśnienie robocze	maks. 280 barów (3750 psi)
Maksymalna pojemność napełnianego zbiornika	500 cc (0,5 L)
System chłodzenia	Wbudowany wentylator (musi działać przed uruchomieniem kompresora)
Tryb zatrzymania	Ręczny (przycisk kompresora)
Typ złącza	Szybkozłącze Foster (męskie/żeńskie)
System filtracji	Wbudowany filtr osuszający na przewodzie powietrza (usuwa wilgoć i zanieczyszczenia)
Konserwacja filtra	Wymiana osuszacza i filtrów po 40-50 cyklach napełniania
Części wymieniane przez użytkownika	Filtr osuszający, filtry zanieczyszczeń, O-ringi, bezpiecznik
Bezpieczeństwo	Nie używać bez wentylatora; zatrzymać w przypadku temperatury > 80 °C; odpowietrzyć pozostałe powietrze po użyciu
Zgodność	FCC Part 15, Dyrektywa WEEE 2012/19/UE
Zalecane użytkowanie	Dobrze wentylowane pomieszczenie; nie demontować jednostki głównej
Gwarancja	Elektroniczny certyfikat gwarancyjny przez www.vevor.com/support

Często zadawane pytania - SS-PAC01B Vevor

Jak podłączyć kompresor do sieci?

Użyj dołączonego przewodu zasilającego sieciowego. Podłącz go do prawej strony jednostki głównej, a następnie wtyczkę trójpinową do gniazdka sieciowego (120 V lub 230 V).

Czy mogę używać kompresora na akumulatorze samochodowym?

Tak, kompresor może pracować na DC 12 V. Upewnij się, że silnik samochodu pracuje, podłącz dołączony kabel DC: czerwony zacisk do bieguna dodatniego, czarny zacisk do bieguna ujemnego.

Jak odpowietrzyć pozostałe powietrze po napełnieniu?

Najpierw zatrzymaj kompresor, naciskając przycisk COMPRESSEUR. Następnie otwórz śrubę odpowietrzającą (przekręć w kierunku przeciwnym do ruchu wskazówek zegara) znajdującą się z przodu urządzenia. Poczekaj, aż powietrze ucieknie, a następnie zamknij śrubę.

Jakie jest maksymalne ciśnienie, którego nie należy przekraczać?

Nigdy nie przekraczaj 300 barów (4500 psi). Zatrzymaj kompresor, gdy manometr wskazuje 280 barów (3750 psi), aby uniknąć przeciążenia.

Czy mogę napełnić butlę nurkową tym kompresorem?

Nie, ten kompresor jest przeznaczony do bezpośredniego napełniania zbiorników broni pneumatycznej PCP o maksymalnej pojemności 500 cc (0,5 l). Nie używaj go do butli nurkowych.

Co zrobić, jeśli wyświetlana temperatura przekracza 80°C?

Natychmiast ręcznie zatrzymaj kompresor i pozostaw wentylator chłodzący włączony. Uruchom ponownie po ostygnięciu urządzenia.

Jak wymienić filtr osuszający?

Wyjmij filtr z przewodu powietrza, odkręć radełkowane końcówki mosiężnej obudowy. Wyjmij stare filtry i osuszacz, notując ich kolejność. Zastąp nowymi i złóż w odwrotnej kolejności.

Czy kompresor może być używany przez dzieci?

Tak, od 8 roku życia pod nadzorem lub przez osoby o ograniczonych zdolnościach, jeśli otrzymały instrukcje bezpiecznego użytkowania.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Należy go wymienić na specjalny przewód lub zestaw dostępny u producenta lub jego serwisu.

Dlaczego kompresor nie uruchamia się?

Sprawdź, czy wentylator chłodzący jest włączony (kompresor nigdy nie może uruchomić się bez niego). Upewnij się również, że śruba odpowietrzająca jest zamknięta.

INSTRUKCJA OBSŁUGI SS-PAC01B Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

SPRĘŻARKA POWIETRZA PCP

MODEL: SS-PAC01A/SS-PAC01B

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkow musi uważnie przeczytać instrukcję obsługi.

PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom Dyrektywy Europejskie 2012/19/WE. Symbol przekreślonego kosza na śmiec oznacza, że produkt wymaga selektywnej zbiórki śmied terenie Unii Europejskiej. Dotyczy to produktu i wszyst akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem zwykłymi odpadami domowymi, lecz należy je oddać punktu zbiórki w celu recyklingu urządzeń elektrycznych elektronicznych

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

• Przenośna sprężarka PCP do pistoletów pneumatycznych, zasilana napięciem 110 VAC (regulowanym) lub 12 V DC z pojazdu. Przeznaczona do napełniania zbiorników.
• NIGDY nie uruchamiaj przenośnej sprężarki bez uprzedniego uruchomienia jej wentylatora chłodzącego.
• Przenośna sprężarka jest zaprojektowana do bezpośredniego napełniania pistoletów pneumatycznych z integralnym cylindrem lub butlą, o pojemności do 0,5 litra (500 cm3). Nie należy jej używać do napełniania butli nurkowych o pojemności powyżej 500 cm3. Jakiekolwiek uszkodzenie sprężarki lub wiatrówki PCP spowodowane nieprawidłową obsługą lub użytkowaniem nie będzie objęte gwarancją.
• Przenośna sprężarka ma MAKSYMALNE ciśnienie robocze 300 barów (4500 psi / 30 MPa). Jednak wiele wiatrówek PCP ma bezpieczne ciśnienie robocze niższe niż to - więc NIE PRZEŁADOWUJ swojej wiatrówki PCP.

- ZAWSZE przestrzegaj instrukcji obsługi producenta wiatrówki podczas używania przenośnej sprężarki do ładowania wiatrówki PCP.

- Zaleca się obserwowanie położenia igły na manometrze wiatrówki PCP oraz manometrze jednostki w tym samym czasie podczas ładowania. Upewnij się, że wskazanie nie przekracza 300 barów (4500 psi / 30 MPa). Przestań tłoczyć powietrze, gdy osiągnie 280 barów (3750 psi / 28 MPa).

- Aby uniknąć przegrzania jednostki, zawsze pracuj sprężarką w dobrze wentylowanym pomieszczeniu.

- Nie demontuj głównej jednostki przenośnej sprężarki - wewnątrz nie ma części przeznaczonych do serwisowania przez użytkownika. Jednak uszczelki i wkład filtra oraz

filtry w wężu gumowym mogą być wymienione na części zamienne, jeśli są dostępne.

- ZAWSZE przestrzegaj podstawowych procedur bezpieczeństwa podczas ładowania wiatrówki PCP.

- Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zespół dostępny u producenta lub jego przedstawiciela serwisowego.

- To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem lub zostały poinstruowane na temat bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

ZACHOWAJ TE INSTRUKCJE

Informacje FCC

OSTROŻNOŚĆ:

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia.

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Notatka:

Ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i nie będzie używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

- Zmień orientację lub położenie anteny odbiorczej.

- Zwiększ odległość pomiędzy produktem a odbiornikiem.

- Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Parametry produktu

Model	SS-PAC01A/SS-PAC01B
Napięcie:	DC 12V do akumulatora samochodowego;Adapter: AC 120 V/230 V do gniazdka dom
MOC	300 W
Presja inflacyjna	4500 psi / 30 MPa
Tryb zatrzymania	Zatrzymanie ręczne
System chłodzenia	Wbudowany wentylator chłodzący
Akcesoria _	Zasilacz sieciowy *1, złącze 8 mm *1, zestaw zamiennych *1, szczypce krokodylkowe*1Instrukcja *1
Metoda chłodzenia	Chłodzony wentylatorem

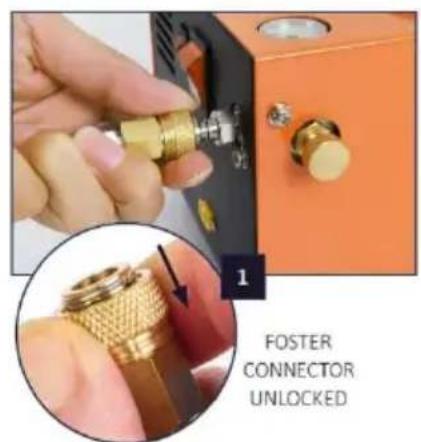

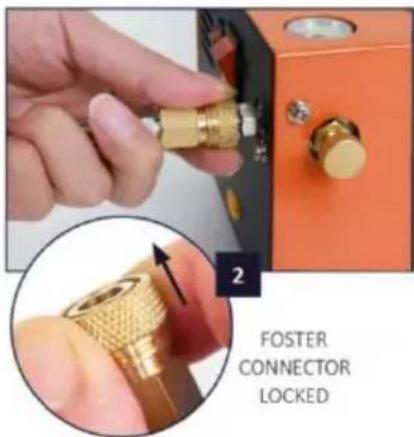

1. Podłącz przewód powietrza (zespół węża) do gniazdka z przodu przenośnego kompresora poprzez szybkozłącze blokujące typu Foster. Aby zabezpieczyć sprzęgło Fostera, pociągnij do tyłu na zewnętrznej obudowie żeńskiej szybkozłącze, [rys. 1], włóż, a następnie zwolnij męski adapter [rys. 2].

Uwaga: Zawsze dokładnie sprawdź, czy połączenie jest zablokowane.

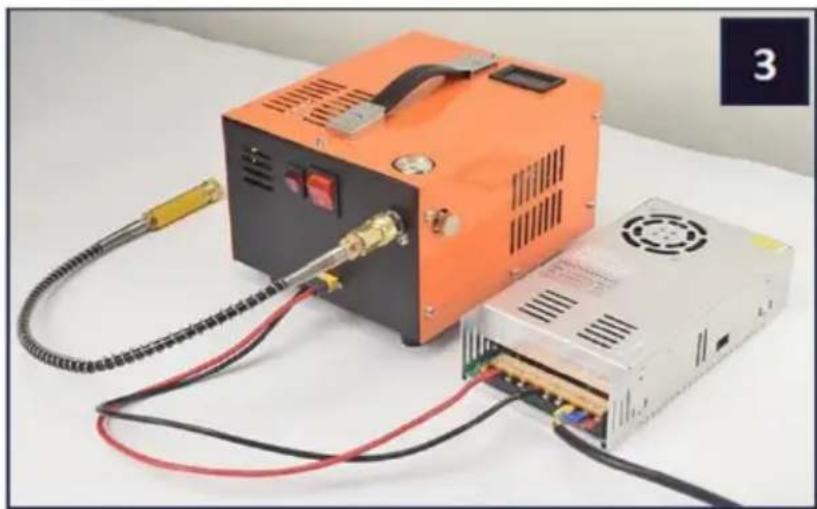

1. Przenośny zespół węża sprężarki zawiera system filtrów, który eliminuje gromadzenie się wilgoci i możliwość korozji. Nie ma znaczenia, na którym końcu przewodu powietrza znajduje się filtr, ale bardziej praktyczne jest podłączenie najbliżej wiatrówki PCP [Rys. 3].

1. Zespół węża podłącza się do wiatrówki PCP drugim końcem przez szybkozłącze Foster. Może być wymagany dodatkowy adapter/złącze [rys. 4] ze względu na wiele różnych typów złączy wypełniających stosowanych w wiatrówkach PCP różnych marek (patrz konkretny producent PCP).

Uwaga: adapter gwint-Foster jest zawarty w pakiecie akcesoriów [rys. 5].

WŁĄCZENIE URZĄDZENIA

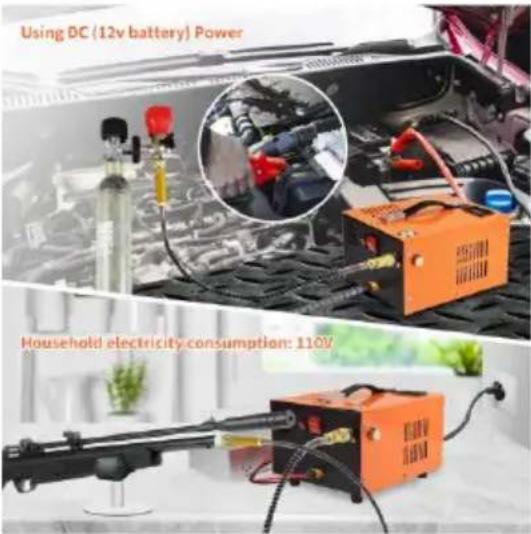

Przenośny kompresor może być zasilany z sieci elektrycznej (zasilanie prądem zmiennym) lub z akumulatora samochodowego 12 V (zasilanie prądem stałym). Aby zasilanie z akumulatora było skuteczne, silnik samochodu musi pracować: NIE uruchamiaj kompresora bez chłodzenia w trakcie pracy.

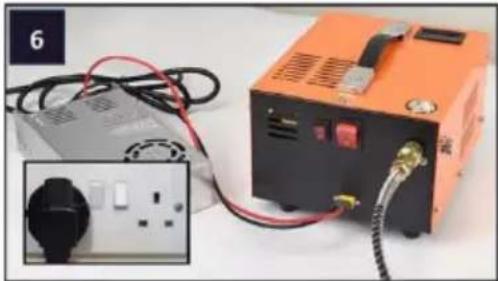

1. Podłącz dostarczony przewód zasilający prądu przemiennego (powyżej) do prawej strony jednostki głównej [rys. 6] i podłą wtyczkę z trzema bolcami do gniazdka elektrycznego.	2. Upewnij się the samochód silnik Jest działanie. Łaczyć the dostarczone DC moc kabel ( powyżej ) Do the Prawidłowy strona z the główny _ jednostki [ Figa 7].

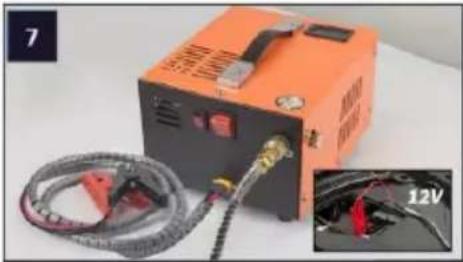

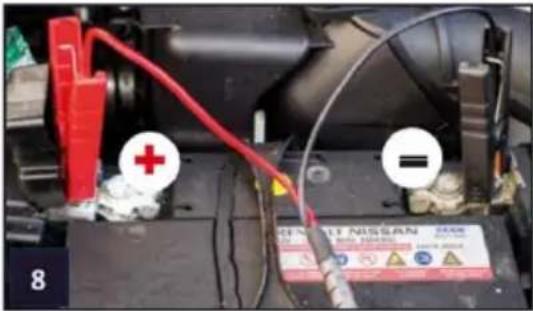

3. Podłącz czerwony zacisk na drugim końcu tego kabla do dodatniego (+) zacisku 12-woltowego akumulatora samochodu. Następnie podłącz czarny zacisk do ujemnego (-) bieguna akumulatora [rys 8].

PROCES ŁADOWANIA - URUCHAMIANIE

WENTYLATOR I SPRĘŻARKA

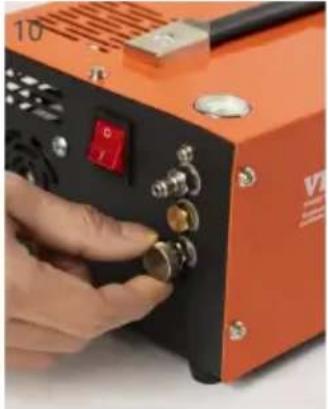

Z przewodem powietrznym (zespół węża) podłączonym do przer sprężarki na jednym końcu a z drugiej wiatrówki PCP, zamkni odpowietrzającą z przodu jednostki głównej, obracając ją w kie zgodnym z ruchem wskazówek zegara [rys. 10]. Wystarczy dok palcem.

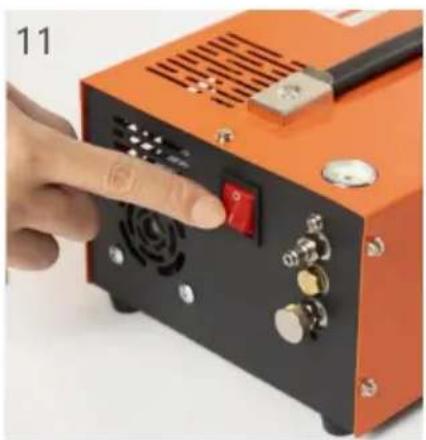

Naciśnij przycisk kompresora polewej stronie grupy hostów [Rysunek 11]. wentylator chłodzą działa. Kompresor wyda sygnał dźwiękowy, aby rozpocząć minut ładowania pustej butli o pojemno 500 cm3 do ciśnienia 300 BA
Podczas procesu ładowania temperatura urządzenia (w stopniach Celsjusza) będzie widoczna na wyświetlaczu LCD górze jednostki głównej [rys. 12 Należy ją monitorować przez ca proces ładowania.

WAŻNE: Jeżeli temperatura robocza przekracza 80 stopni Celsjusza, należy ręcznie wyłączyć funkcję sprężarki (patrz strona 7), pozostawić włączony wentylator chłodzący. Uruchom ponownie funkcję kompresora po ostygnięciu przenośnej sprężarki.

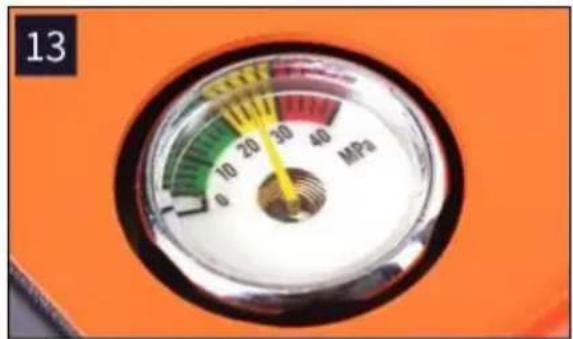

Manometr: Wyświetlanie ciśnienia butli w czasie rzeczywistym. Natychmiast wyłącz wyłącznik zasilania, gdy manometr osiągnie wartość 28 MPa [rys. 13].

ZATRZYMANIE PROCESU ŁADOWANIA SPRĘŻARKI

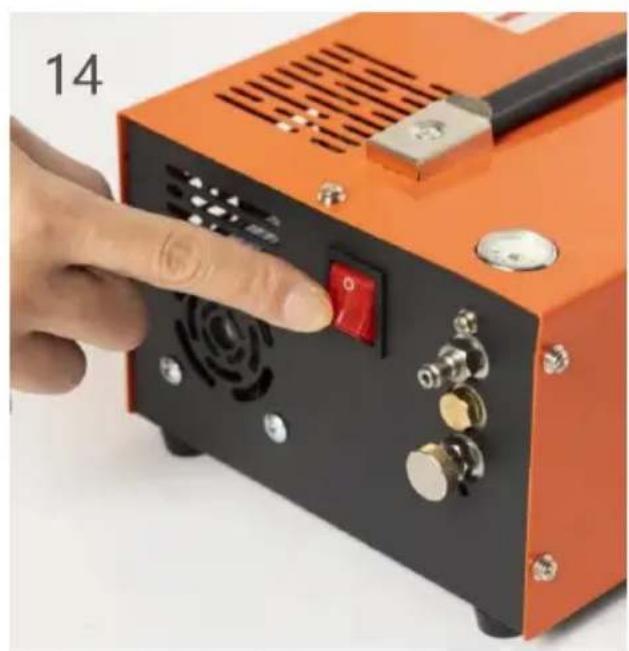

Jeśli chcesz ręcznie wyłączyć pracującą sprężarkę w dowolnym momencie, naciśnij raz przycisk SPREŻARKA [rys. 14].

ODŁĄCZENIE PRZEWODU POWIETRZA

(MONTAŻ WEŻA)

Po zakończeniu cyklu ładowania i/lub ręcznym wyłączeniu sprężarki, przewód pneumatyczny (zespół węża) będzie nadal zawierał powietrze pod wysokim ciśnieniem. To resztkowe powietrze MUSI zostać uwolnione („spuszczone”) zanim będzie można bezpiecznie zamontować zespół węża odłączony od wiatrówki PCP i/lub jednostki głównej.

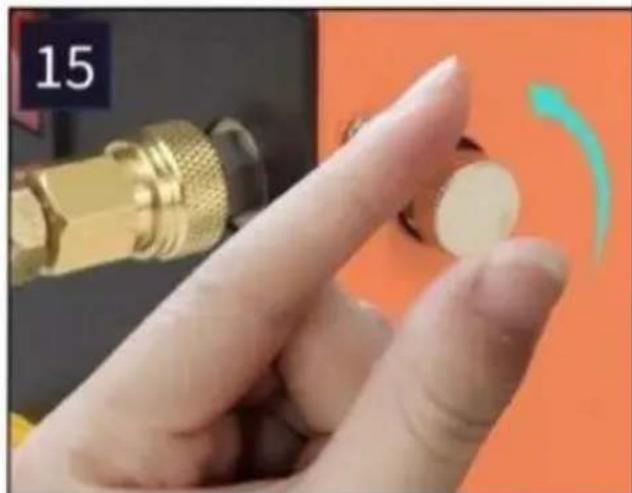

Po wyłączeniu funkcji sprężarki odkręć śrubę odpowietrzającą z przodu urządzenia, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara [rys. 15]. Przez kilka sekund będzie słychać głośny „syk”, gdy resztki sprężonego powietrza uciekną z przewodu powietrznego.

Po odpowietrzeniu cały zespół węża można zdemontować z wiatrówki PCP oraz w razie potrzeby z głównego zespołu kompresora poprzez odblokowanie złączy zastępczych.

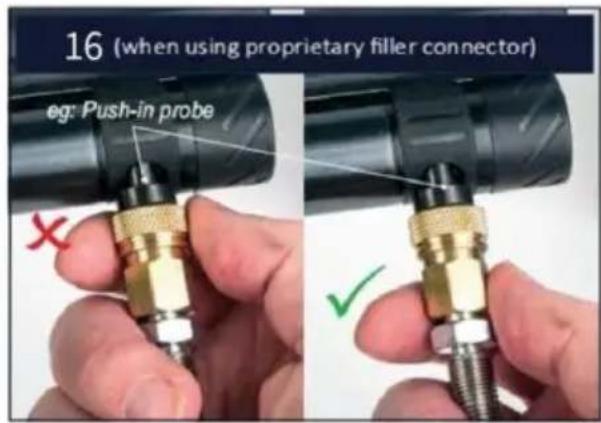

Uwaga: W wiatrówkach PCP, które wykorzystują firmowe złącze napełniania (np. sondę wciskaną lub złącze Foster), nie musi być odblokowywane. W razie potrzeby wystarczy odłączyć wypełniacz od wiatrówki [rys. 16].

Przenośna sprężarka jest standardowo wyposażona w zintegrowany system filtrów w przewodzie powietrza [rys. 17]. System ten wykorzystuje środek osuszający do usuwania wilgoci ze sprężonego powietrza, zmniejszając w ten sposób ryzyko korozji występującej wewnątrz wiatrówki PCP. Posiada również filtry zapobiegające przedostawaniu się zanieczyszczeń.

Uwaga: Nie ma znaczenia, na którym końcu przewodu powietrznego znajduje się filtr, ale bardziej praktyczne jest podłączenie go najbliżej wiatrówki PCP.

Środek osuszający [rys. 18] będzie wymagał wymiany, gdy sprężarka

przenośna wykona około 40 lub 50 cykli napełniania (patrz Ogólna rutynowa konserwacja poniżej).

OGÓLNA KONSERWACJA RUTYNOWA

Wewnątrz przenośnej sprężarki nie znajdują się żadne części, które mógłby naprawiać użytkownik, dlatego NIE należy demontować głównego zespołu sprężarki. Jednakże środek pochłaniający wilgoć w filtrze i jego filtry, bezpiecznik i pierścienie typu O-ring na głównych złączach można w razie potrzeby wymienić na dostarczone części zamienne.

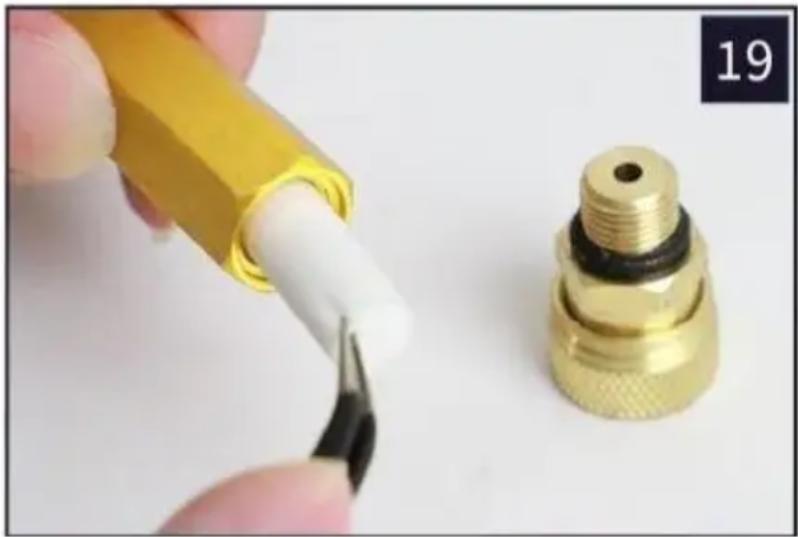

Po wyjęciu filtra z jednostki głównej odkręć oba radełkowane końce mosiężnej obudowy. Wyjmij filtry zanieczyszczeń i przeterminowany środek osuszający, zwracając uwagę na ich położenie i kolejność ich usuwania. Użyj cienkiego śrubokręta, aby podważyć wkładki filtra [rys.]. Wymień na nowy środek osuszający i filtry, a następnie zregeneruj filtr w odwrotnej kolejności.

Rutynowo sprawdzaj stan pierścieni uszczelniających na wszystkich zespołach połączeń i wymieniaj je, jeśli wyglądają na zużyte, popękane lub uszkodzone. O-ringi są prawdopodobnie przyczyną większości problemów z ładowaniem, takich jak wycieki powietrza.
