SS-PAC01B - Compresor Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Compresor de aire portátil PCP
Marca	Vevor
Modelo	SS-PAC01B
Alimentación	CA 120 V / 230 V (adaptador de corriente) o CC 12 V (batería de coche)
Potencia	300 W
Presión de inflado máxima	4500 psi / 30 MPa (300 bares)
Presión de trabajo recomendada	280 bares (3750 psi) máximo
Capacidad máxima del depósito a llenar	500 cc (0,5 L)
Sistema de refrigeración	Ventilador integrado (debe estar en funcionamiento antes que el compresor)
Modo de parada	Manual (botón compresor)
Tipo de conector	Conexión rápida Foster (macho/hembra)
Sistema de filtración	Filtro deshidratante integrado en la línea de aire (elimina humedad e impurezas)
Mantenimiento del filtro	Reemplazar el deshidratante y los filtros después de 40 a 50 ciclos de llenado
Piezas reemplazables por el usuario	Filtro deshidratante, filtros de impurezas, juntas tóricas, fusible
Seguridad	No usar sin el ventilador; detener si temperatura > 80 °C; purgar el aire residual después del uso
Conformidad	FCC Parte 15, Directiva RAEE 2012/19/CE
Uso recomendado	Espacio bien ventilado; no desmontar la unidad principal
Garantía	Certificado de garantía electrónico a través de www.vevor.com/support

Preguntas frecuentes - SS-PAC01B Vevor

¿Cómo conectar el compresor a la red eléctrica?

Utilice el cable de alimentación de red suministrado. Conéctelo al lado derecho de la unidad principal, luego enchufe el conector de tres clavijas en una toma de corriente (120 V o 230 V).

¿Puedo usar el compresor con una batería de coche?

Sí, el compresor puede funcionar en CC 12 V. Asegúrese de que el motor del coche esté encendido, conecte el cable CC suministrado: pinza roja en el borne positivo, pinza negra en el borne negativo.

¿Cómo purgar el aire residual después de una carga?

Primero detenga el compresor presionando el botón COMPRESOR. Luego abra el tornillo de purga (gírelo en sentido antihorario) ubicado en la parte frontal de la unidad. Espere a que salga el aire, luego cierre el tornillo.

¿Cuál es la presión máxima que no debo superar?

Nunca supere 300 bares (4500 psi). Detenga el compresor cuando el manómetro indique 280 bares (3750 psi) para evitar una sobrecarga.

¿Puedo llenar un tanque de buceo con este compresor?

No, este compresor está diseñado para llenar directamente depósitos de armas de aire PCP con una capacidad máxima de 500 cc (0,5 L). No lo use para tanques de buceo.

¿Qué hacer si la temperatura mostrada supera los 80 °C?

Detenga inmediatamente el compresor manualmente y deje funcionar el ventilador de refrigeración. Vuelva a encenderlo una vez que la unidad se haya enfriado.

¿Cómo reemplazar el filtro deshidratante?

Retire el filtro de la línea de aire, desenrosque los extremos moleteados de la carcasa de latón. Extraiga los filtros viejos y el deshidratante anotando su orden. Reemplácelos por unos nuevos y vuelva a montar en orden inverso.

¿Puede ser usado el compresor por niños?

Sí, a partir de 8 años bajo supervisión, o por personas con capacidades reducidas si han recibido instrucciones para un uso seguro.

¿Qué hacer si el cable de alimentación está dañado?

Debe ser reemplazado por un cable o conjunto especial disponible a través del fabricante o su agente de servicio.

¿Por qué no arranca el compresor?

Verifique que el ventilador de refrigeración esté en funcionamiento (el compresor nunca debe arrancar sin él). Asegúrese también de que el tornillo de purga esté cerrado.

MANUAL DE USUARIO SS-PAC01B Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

COMPRESOR DE AIRE PCP

MODELO: SS-PAC01A/SS-PAC01B

Advertencia: para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.

ELIMINACIÓN CORRECTAEste producto está sujeto a las disposiciones de la D Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requiere re selectiva de basura en la Unión Europea. Esto se a producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desech con la basura doméstica normal, sino que deberán llev un punto de recogida para el reciclaje de aparatos elé electrónicos.

CONSIDERACIONES IMPORTANTES

- Compresor de aire portátil para pistolas PCP, que puede funcionar con corriente alterna (ajustable) o corriente continua de vehículo de 12 V. Los sistemas de dirección son suministrados.

- NUNCA ponga en marcha el compresor portátil sin antes tener el ventilador de enfriamiento en funcionamiento.

- El compresor portátil está diseñado para llenar directamente armas de aire con un cilindro integral o botella de aire amigo con una fuente de hasta 0,5 litros (500 cc) de volumen. No debe usarse para llenar tanques de escafandra autónoma de más de 500 cc. Cualquier daño al compresor o a la pistola de aire PCP causado por un uso incorrecto no estará cubierto por la garantía.

- El compresor portátil tiene una presión máxima de carga de 300 BAR (4500 psi / 30 MPa). Sin embargo, muchas armas de aire PCP tendrán una presión de trabajo (operación) segura que es más baja que esta. Por lo tanto, NO SOBRECARGUE su pistola de aire PCP.

- SIEMPRE siga las instrucciones de operación del fabricante de la pistola de aire cuando use el compresor portátil para cargar su pistola de aire PCP.

- SIEMPRE siga las instrucciones de funcionamiento del fabricante de la pistola de aire al usar el compresor portátil para cargar su pistola de aire PCP.

- Para evitar el sobrecalentamiento de la unidad, siempre haga funcionar el compresor en un espacio bien ventilado.

- No desmonte la unidad principal del compresor portátil; no hay piezas reparables por el usuario en su interior. Sin embargo, los filtros de repuesto y los filtros en el conjunto de la manguera pueden reemplazarse con los repuestos proporcionados.

- SIEMPRE siga los procedimientos de seguridad básicos al cargar su carabina de aire comprimido PCP.

Los filtros en el conjunto de la manguera pueden ser reemplazados con los repuestos proporcionados.

- SIEMPRE seguir los procedimientos de seguridad básicos al cargar su Carabina de aire comprimido PCP.

- Si el cable de alimentación está dañado, debe ser reemplazado por un conjunto especial disponible del fabricante o su agente de servicio.

- Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

GUARDE ESTAS INSTRUCCIONES

Información de la FCC

PRECAUCIÓN:

¡Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo!

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales.

2) Este producto debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA:

Los cambios o modificaciones a este producto que no estén aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.

Nota:

Este producto ha sido probado y cumple con los límites para un dispositivo digital Clase B, de conformidad con la Parte 15 de las reglas de la FCC. Estos límites están diseñados para brindar una protección razonable contra interferencias dañinas en una instalación residencial.

Este producto genera, usa y puede irradiar energía de radiofrecuencia. Si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este producto causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el producto y el receptor.
• Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

Parámetros del producto

Modelo	SS-PAC01A/SS-PAC01B

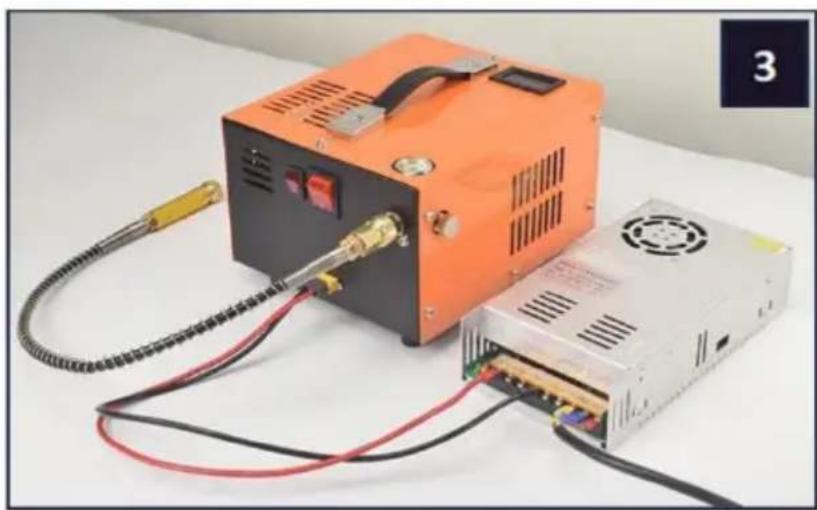

Voltaje:	CC 12 V para batería de coche;Adaptador : CA 120 V/230 V para toma de doméstica.
FUERZA	300W
Presión de inflación	4500 psi/30 MPa.
Modo de parada	Parada manual
Sistema de refrigeración	Refrigeración por ventilador incorporado
Accesorios _	Adaptador de corriente alterna *1, conector mm *1, traje de repuesto *1, alicates de coco Manual *1
método de enfriamiento	Enfriado por ventilador

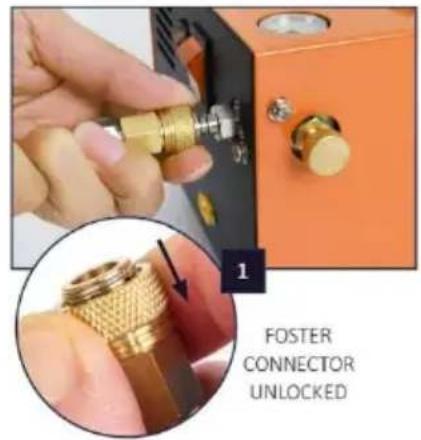

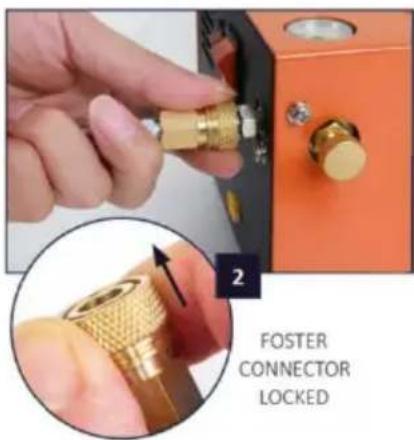

1. La línea de aire (conjunto de manguera) se conecta a la salida de la parte delantera del compresor portátil a través de una conexión de bloqueo tipo Foster de ajuste rápido. Para asegurar el acoplamiento Foster, tire hacia atrás en la carcasa exterior de la hembra conector de ajuste rápido [fig. 1], inserte sobre el adaptador macho y luego suéltelo [fig. 2]. Nota: Siempre verifique dos veces que la conexión está bloqueada en su lugar.

1. El conjunto de manguera del compresor portátil contiene un sistema de filtro.

que elimina la acumulación de humedad y la posibilidad de corrosión. No es importante en qué extremo de la línea de aire está el filtro.

colocado, pero es más práctico conectarlo lo más cercano a la pistola de aire comprimido PCP. [Fig. 3].

1. El conjunto de manguera se conecta al PCP. pistola de aire comprimido en el otro fin a través de un Foster-fit. Es posible que se requiera un adaptador/conector adicional. requerido [fig. 4] debido a que se utilizan muchos tipos diferentes de accesorios de relleno en PCP. marcas de armas de aire (consulte el fabricante específico del PCP).

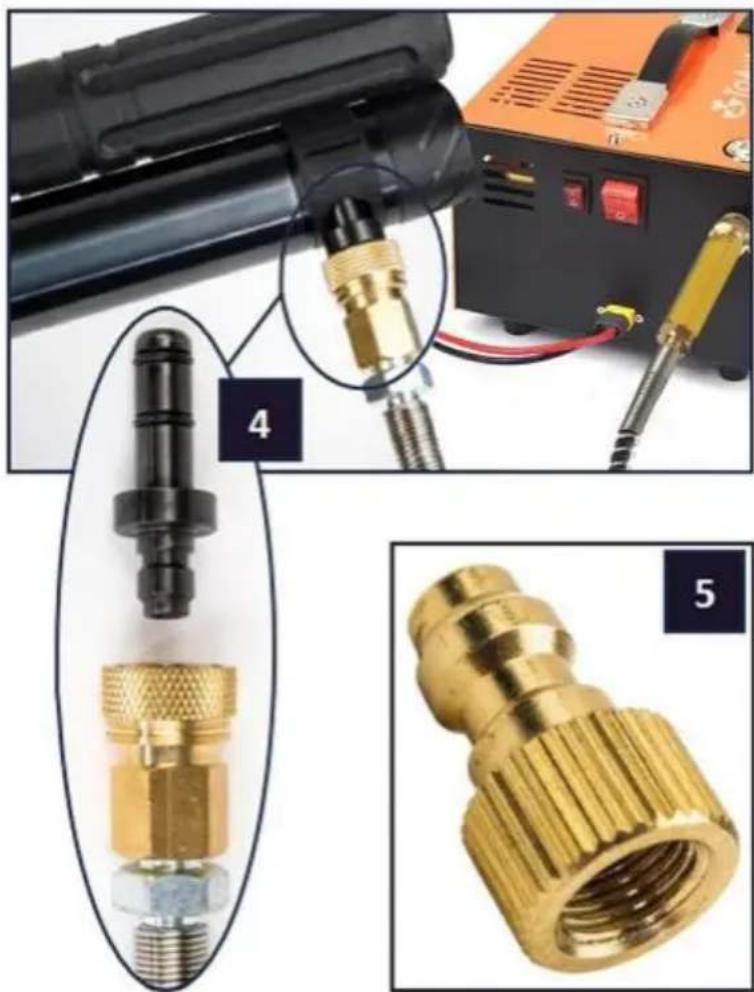

Nota: Se incluye un adaptador de hilo a Foster. incluido en el paquete de accesorios [fig. 5].

ENCENDIDO DE LA UNIDAD

El compresor portátil puede ser motorizado por corriente alterna (CA) o por batería. Asegúrese de que el

poder sea motorizado de cualquiera de las siguientes fuentes: red eléctrica o batería de auto de 12V (corriente continua). Cuando el motor esté corriendo.

ADVERTENCIA: NO operar en condiciones incorrectas.

NO correr el compresor de aire sin el enfriamiento.

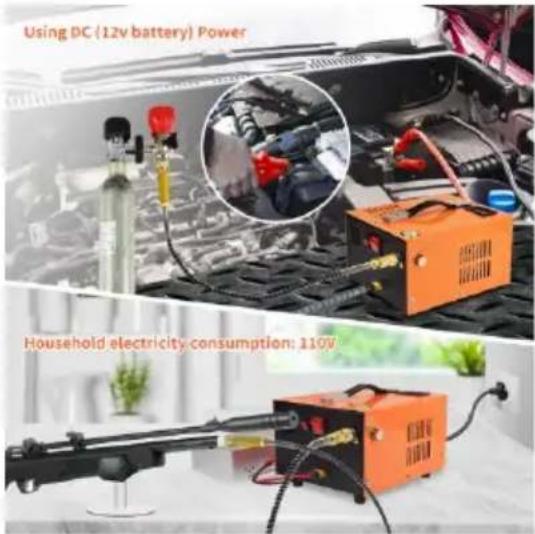

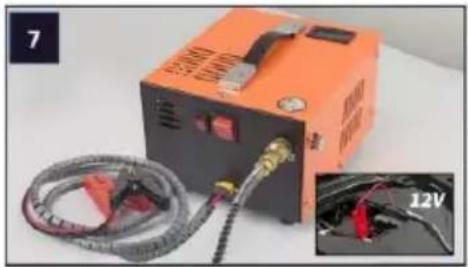

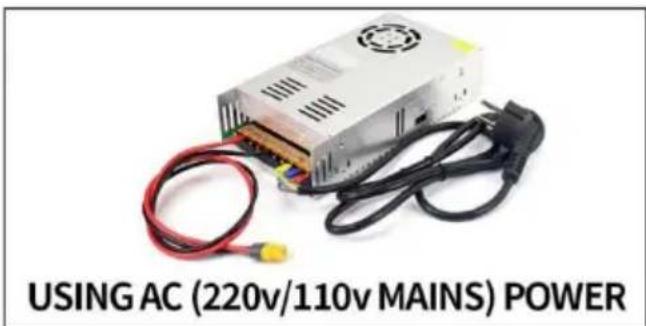

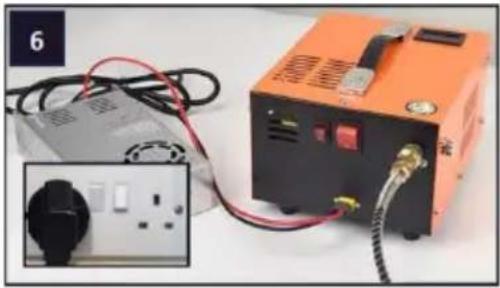

1. Conecte el cable de alimenta de CA suministrado (arriba) al la derecho de la unidad principal [f 6] y conecte el enchufe de tres clavijas a la toma de corriente.	2. Asegurar el auto motor es correr. Conectar el suministrado corriente continua fuerza cable ( arriba ) a el bien lado de principal _ unidad [ higo 7].

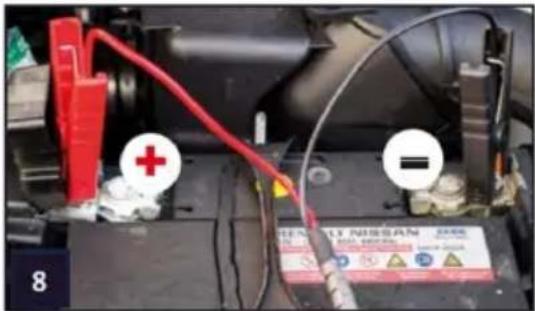

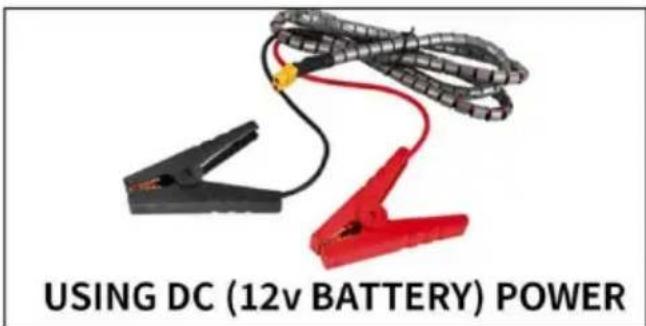

3. Conecte el clip rojo en el ot extremo de este cable al termina positivo (+) de la batería de 12 voltios del automóvil. Entonces conecte el clip negro al terminal negativo (-) de la batería [fig. 8

PROCESO DE CARGA - PUESTA EN MARCHA EL VENTILADOR Y EL COMPRESOR

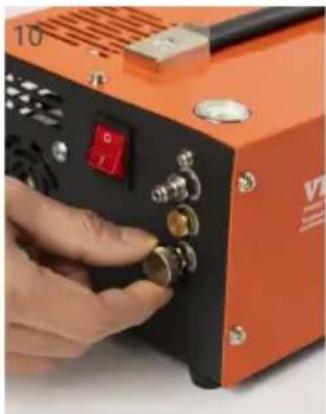

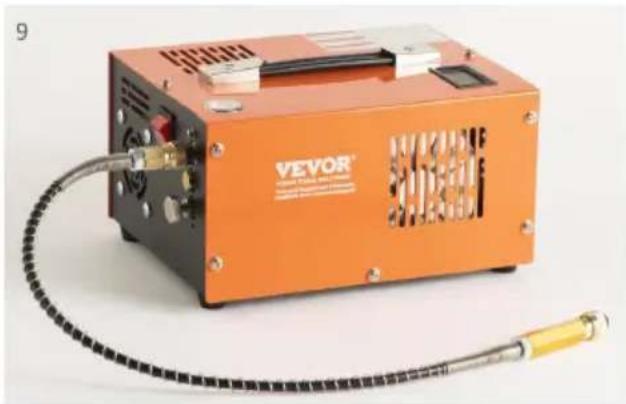

Con la línea de aire (conjunto de manguera) conectada al co portátil en un extremo y a la pistola de aire PCP en el otr tornillo de purga de aire en el frente de la unidad principal gi sentido de las agujas del reloj [fig. 10]. Solo es necesario ap los dedos.

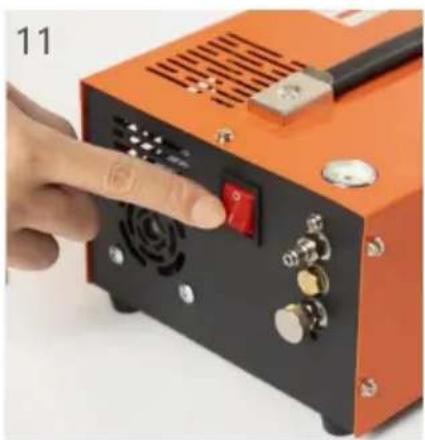

Presione el botón del compresor el lado izquierdo del grupo anfit [Figura 11]. El ventilador de refrigeración está funcionando. L unidad del compresor sonará pa iniciar los minutos y cargar u cilindro vacío de 500 cc de capacidad a 300 BAR.

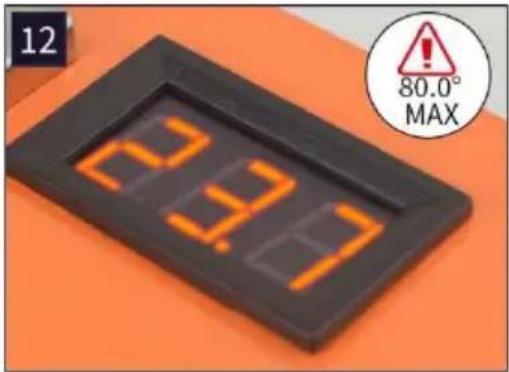

Durante el proceso de carga, temperatura de la unidad (en grados Celsius) será visible en pantalla LCD en la parte superic la unidad principal [fig. 12]. Es debe monitorearse durante todo proceso de carga.

IMPORTANTE: Si la temperatura de trabajo supera los 80 grados Celsius, la función del compresor debe apagarse manualmente (consulte la página 7) y el ventilador de refrigeración debe dejarse funcionando. Reinicie la función del compresor una vez que el compresor se haya enfriado.

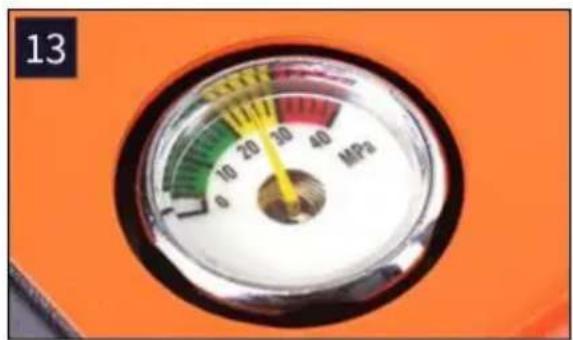

Manómetro: Visualización en tiempo real de la presión del cilindro. Apague el interruptor de encendido inmediatamente cuando el manómetro esté a punto de alcanzar los 28 MPa [figura 1].

PROCESO DE CARGA - PARADA DEL COMPRESOR

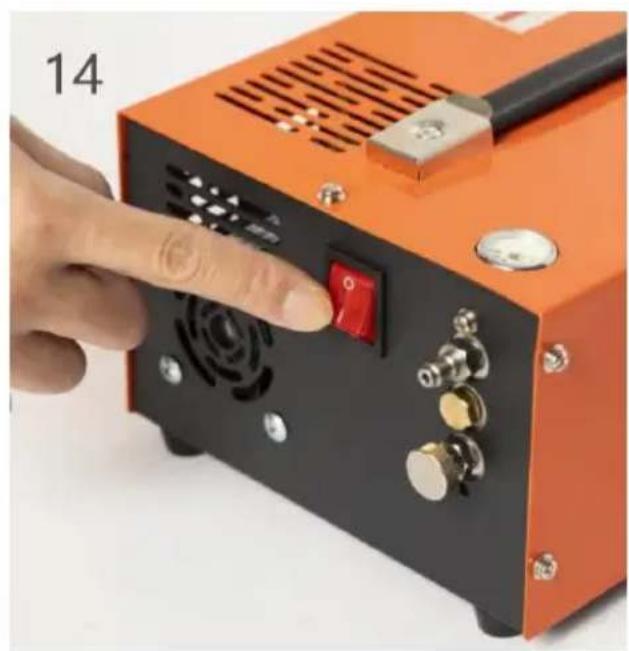

Si desea apagar manualmente el compresor en cualquier momento mientras está funcionando, presione el botón 'COMPRESSOR' [fig. 14] una vez.

Después de que se haya completado el ciclo de carga y/o el compresor se haya apagado manualmente, la línea de aire (conjunto de manguera) todavía contendrá aire a alta presión. El aire residual DEBE liberarse ('purgarse') antes de que el conjunto de manguera se pueda extraer de manera segura, desconectado de la pistola de aire PCP y/o de la principal.

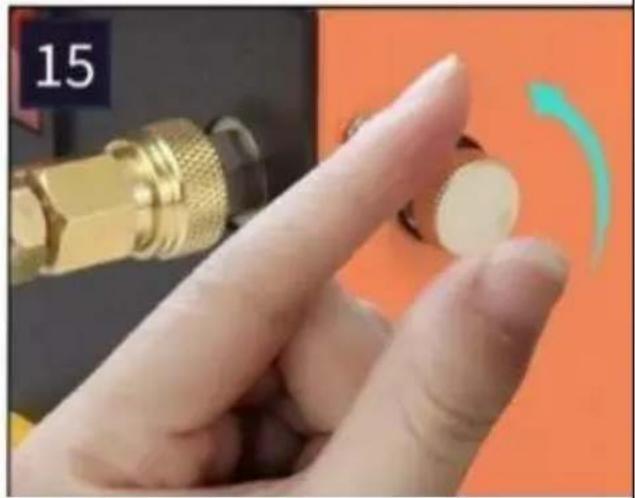

Con la función del compresor detenida, abra el tornillo de purga de aire en la parte frontal de la unidad girándolo en el sentido contrario a las agujas del reloj [fig. 15]. Escuchará un fuerte "silbido" durante unos segundos a medida que el aire comprimido residual escapa de la línea de aire.

Después de purgar, se puede retirar todo el conjunto de manguera o la pistola de aire PCP y, si es necesario, la unidad del compresor principal desbloqueando los conectores de crianza.

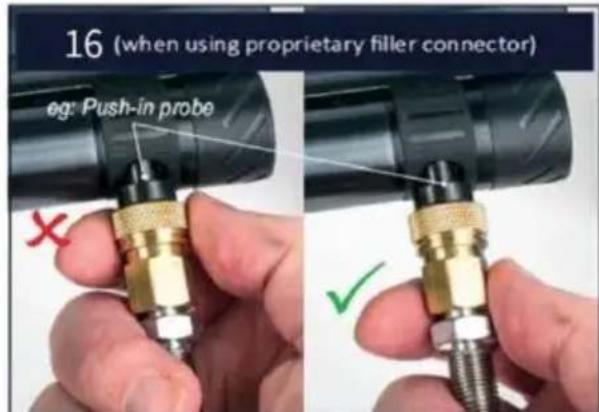

Nota: En las pistolas de aire comprimido PCP que utilizan un conector de llenado patentado (por ejemplo, sonda a presión), no es necesario desbloquear el conector Foster. Simplemente desconecte la carga de la pistola de aire si es necesario [fig. 16].

El compresor portátil viene con un sistema de filtro integral en su línea de aire como estándar [fig. 17]. Este sistema utiliza un medio desecante para eliminar el contenido de humedad del aire comprimido, reduciendo así el riesgo de corrosión dentro de la pistola de aire PCP. También cuenta con filtros para evitar la entrada de suciedad.

Nota: No es importante en qué extremo de la línea de aire se coloque el filtro, pero sí es más práctico conectarlo lo más cerca posible de la pistola de aire PCP.

Será necesario reemplazar el medio desecante [fig. 18] cuando el compresor portátil ha completado aproximadamente 40 o 50 ciclos de

llenado (consulte Mantenimiento general de rutina a continuación).

MANTENIMIENTO GENERAL RUTINARIO

No hay piezas que el usuario pueda reparar dentro del compresor, por lo tanto NO desmonte la unidad del compresor principal. Sin embargo, el medio desecante del filtro y sus filtros, el fusible y las juntas tóricas de los accesorios del conector principal se pueden reemplazar con los repuestos proporcionados según sea necesario.

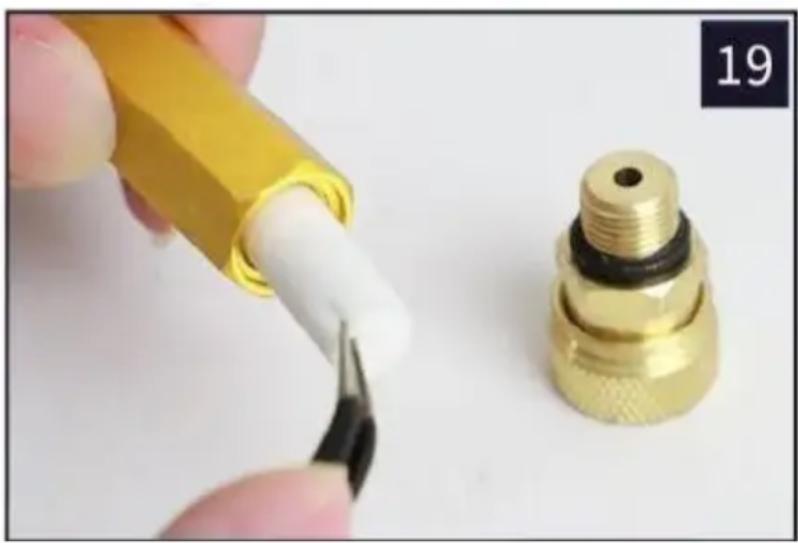

Con el filtro retirado de la unidad principal, desenrosque ambos extremos moleteados de la carcasa de latón. Extraiga los filtros de suciedad y el desecante caducado, observando su orientación y el orden en que se retiran. Utilice un destornillador fino para sacar las almohadillas del filtro [figura 19]. Reemplace con desecante y filtros nuevos y reconstruya el filtro en orden inverso.

Verifique periódicamente el estado de las juntas tóricas en todos los conjuntos de conexión y reemplácelas si parecen desgastadas, agrietadas o dañadas. Es probable que las juntas tóricas sean la causa de los problemas de carga, como las fugas de aire.
