COMPRESOR DE AIRE PCP

MODELO: SS-PAC02A/SS-PAC02B

Advertencia: para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.

ELIMINACIÓN CORRECTAEste producto está sujeto a las disposiciones de la D Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requiere re selectiva de basura en la Unión Europea. Esto se a producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desech con la basura doméstica normal, sino que deberán llev un punto de recogida para el reciclaje de aparatos elé electrónicos.

CONSIDERACIONES IMPORTANTES

• Portátil PCPAire Pistola Compresor poder operado con cualquiera _ 2 C.A.
  ( ajustable ) fuerza , o corrientecontinua 12VVehículo fuerza. Dirige_ | sistemas son suministrado.

- NUNCA comenzar el Portátil compresor sin primero _ teniendo come es enfriamiento admirador.

- El Portátil compresor es diseñado a directamente llenar armas de aire con un integral cilindro o botella de amigo aire fuente arriba a 0,5 litros (50 0 cc) volumen. Él debería no ser usado para relleno escafandra autónoma tanques encima 500 cc. Cualquier daño a el compresor o PCP pistola de aire causado a través de incorrecto operación o usar voluntad no ser cubierto por el garantía.

- El Portátil compresor tiene a MÁXIMO cargando presión de 300 BAR (4500 psi /30 MPa) presión. Sin embargo, muchos PCP armas de aire voluntad tener a seguro trabajando (operando) presión eso es más bajo que este - Entonces HACER NO _ SOBRECARGA _ su PCP pistola de aire.

• SIEMPRE adherirse a el pistola de aire fabricante 's operando instrucciones cuando usas el Portátil compresor a cargar su PCP pista de aire
• Él es recomendado eso tú observar el posición de el aguja en el 5: indicador de el PCP pistola de aire y el unidad presión indicador en mismo tiempo durante la carga. Asegurar eso el posición hace no superar 300 BAR (4500 psi /30 MPa). Detener soplo aire cuando él alcanza 280 BAR (3750 psi /28 MPa)
• A evitar el unidad sobrecalentamiento, siempre funcionar el compresor en a bien ventilado espacio.
• Hacer no desmontar el principal unidad de el Portátil compresor - allá son sin usuario - reparable partes adentro. Sin embargo, el focas filtrar medio y

filtros en el manguera asamblea poder ser reemplazado con el _ repuestos proporcionó.

• SIEMPRE seguir el rudimentario seguridad procedimientos _ cuando cargando su Carabina de aire comprimido PCP .
• Si el cable de alimentación está dañado, debe reemplazarse por u o conjunto especial disponible del fabricante o su agente de servicio.
• Este aparato puede ser utilizado por niños a partir de 8 años y con capacidades físicas, sensoriales o mentales reducidas o con falta experiencia y conocimiento si han recibido supervisión o instrucciones el uso del aparato de forma segura y comprenden las peligros involu. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

GUARDA ESTAS INSTRUCCIONES

Información de la FCC PRECAUCIÓN:

¡Los cambios o modificaciones no aprobados expresamente por la par responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo!

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales.

2) Este producto debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA:

Los cambios o modificaciones a este producto que no estén aprobado expresamente por la parte responsable del cumplimiento podrían anular autoridad del usuario para operar el producto.

Nota:

Este producto ha sido probado y cumple con los límites para un dis digital Clase B de conformidad con la Parte 15 de las reglas de la Estos límites están diseñados para brindar una protección razonable contra interferencias dañinas en una instalación residencial.

Este producto genera, usa y puede irradiar energía de radiofrecuencia no se instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, hay garantía de que no se produzcan interferencias en una instalación particular. Si este producto causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el producto, se recomienda al usuario que intente corregia interferencia mediante una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el producto y el receptor.
• Conecte el producto a una toma de corriente de un circuito diferer que está conectado el receptor.
• Consulte al distribuidor o a un técnico experimentado en radio/TV p obtener ayuda.

parametros del producto

Modelo	SS-PAC02A/SS-PAC02B
Voltaje:	DC 12V para batería de coche o AC 120V/
Fuerza	300W
Presión de inflación	4500 psi/30 MPa.
Modo de parada	AUTOESTOP
Sistema de refrigeración	Refrigeración por ventilador incorporado
Accesorios _	Cable de alimentación *1, Conector de 8 mnTraje de piezas de repuesto *1, Alicates de c*1 Manual *1
método de enfriamiento	Enfriado por ventilador

PRINCIPALES PIEZAS OPERATIVAS

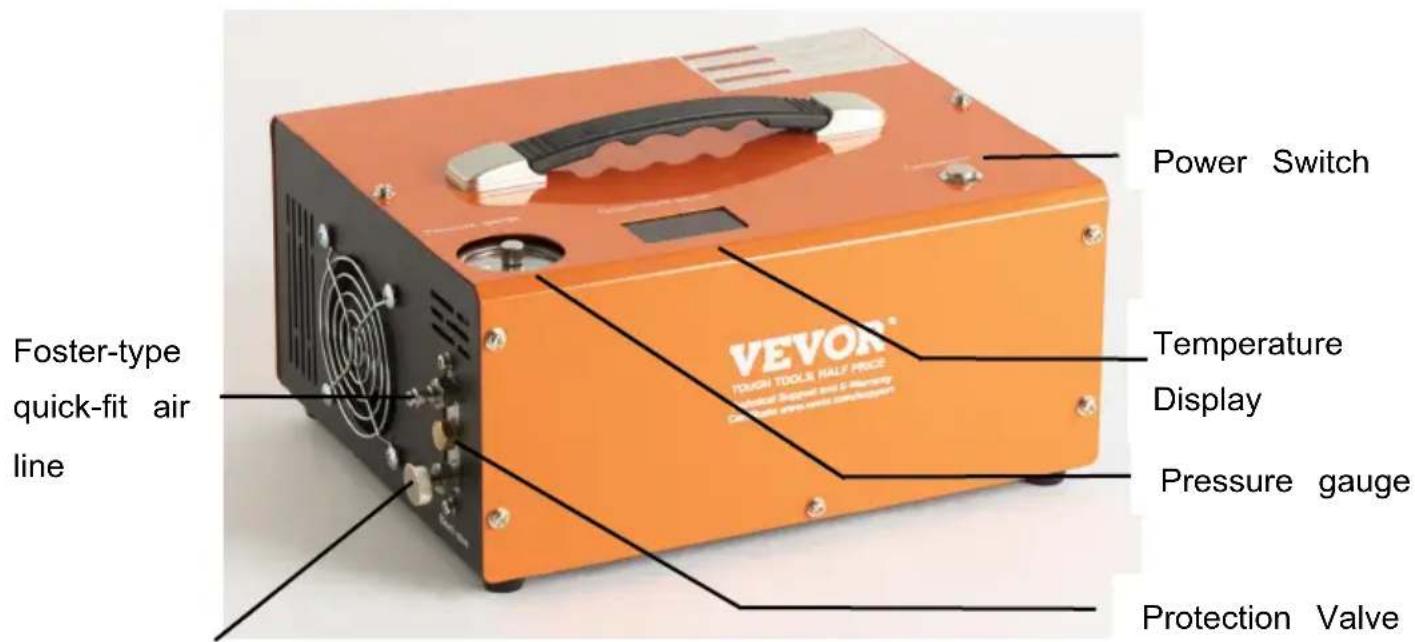

Power Switch Foster-type quick-fit air line VEVON® TEXON TOOL HALF PRICE Temperature Display Pressure gauge Protection Valve

Instrucciones de montaje

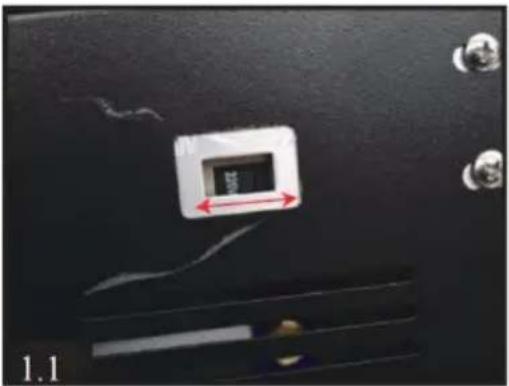

1. Primero de todo, hay que inspeccionar el funcionamiento voltaje comprobando el botón en parte inferior de el compresor.

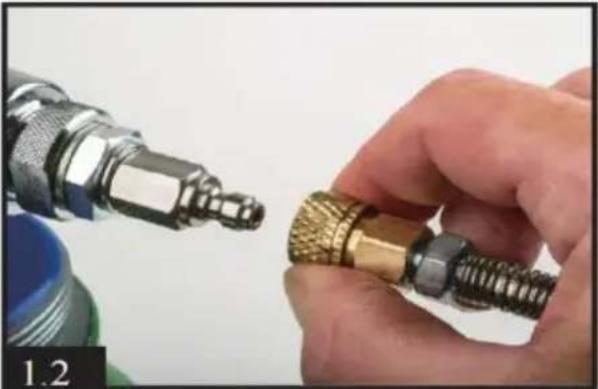

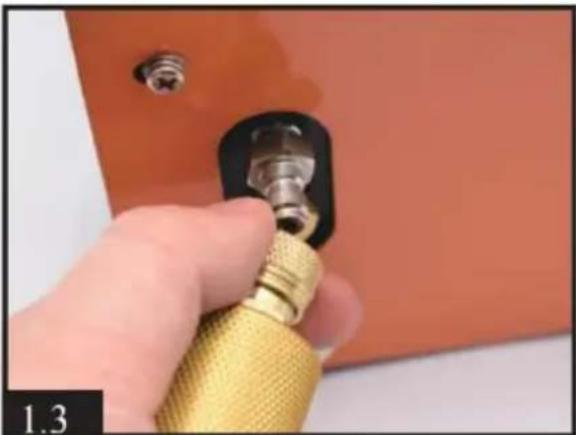

2. Conecte el acoplador rápido hembra al cilindro de su pistola aire, botella de aire o Producto airsoft.
3) Conecte otro extremo de acogida al producción sobre el frente de compresor a través de masculino apropiado. Cerciorarse la pareja de acogida.

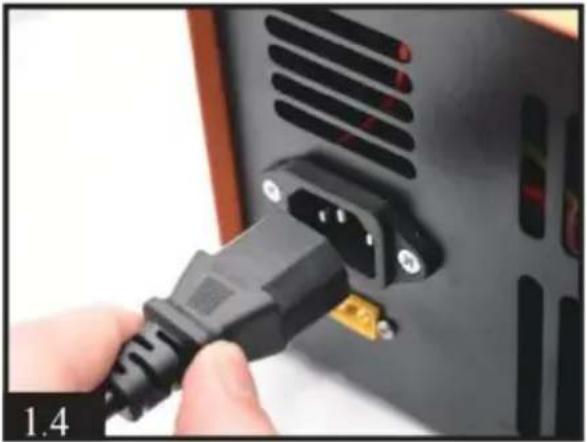

4 . Conecte el suministrado Cab de alimentación de CA hacia la derecha lado de el principal unio y conectar el enchufe de tres clavijas a la toma de corriente

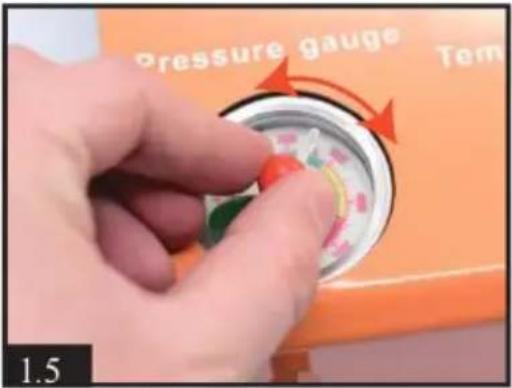

5 . A mano girar el aguja de apagado automático sistema a la presión que desee. ¡ADVERTENCIA! NUNCA sobrellenar el máximo presión de su cilindro y arma d aire. La presión máxima para es compresor es de 300 bar (30 N /4500 PSI ).

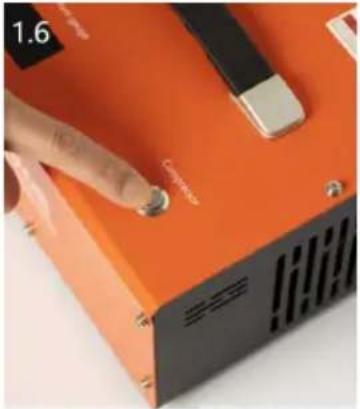

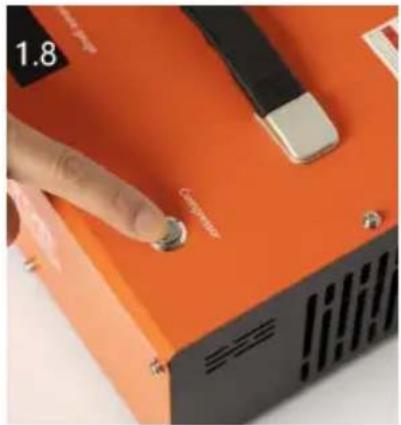

6. Presione el botón Compresor la parte superior del compresor iniciar el ventilador de enfriamien ¡ATENCIÓN! El ventilador debe estar funcionando cuando el compresor está funcionando .

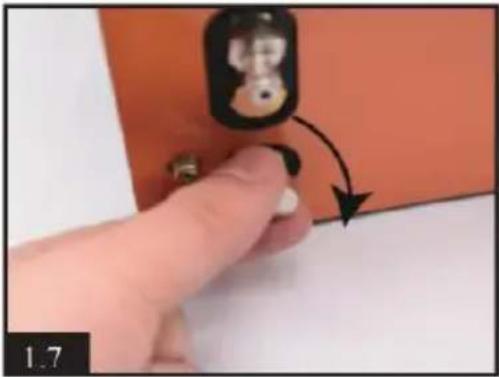

7 . Cierre la válvula de purga en el frente de la unidad princip girándola en el sentido de las agujas del reloj. Sólo es necesita apretarlo con los dedos.

8 . Finalmente , presione el bo POWER en la parte superior de principal unidad . El compresor unidad voluntad Se iniciará de forma audible y comenzará el proceso de carga .

Uso de energía de batería de automóvil de 12 V C

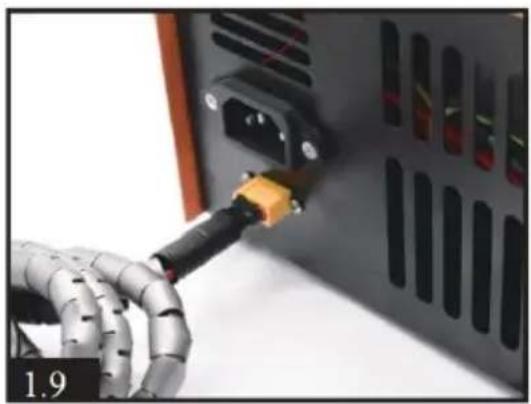

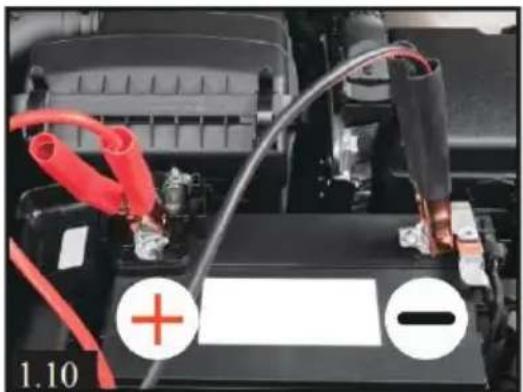

1. asegurar el auto El motor en marcha. Conecte el cable o alimentación de CC suministrado al lado derecho de la toma de V.

Conecte el clip rojo en el otro extremo de este cable al termi positivo (+) del coche de 12 v batería. Luego conecte el clip negro al terminal negativo (-) o batería.

La operación de descanso es misma que la del paso 6 en página 5.

Si la temperatura de trabajo excede los 80 grados Celsius, el DEBE apagarse manualmente; puede presionar el botón de ENCENDIDO para que el compresor deje de funcionar. Manteng ventilador de refrigeración funcionando. Reinicie la función del compresor una vez que el compresor se haya enfriado.

El compresor se apagará automáticamente cada 30 minutos par sobrecarga y sobrecalentamiento. Puede reiniciar el compresor presionando el botón de ENCENDIDO nuevamente si el llenado no ha terminado.

Mantenimiento de rutina

Nota: le sugerimos que pueda realizar el mantenimiento cambiando la juntas tóricas y limpiando la suciedad cada 50 piezas de llenado de botellas de 500 cc o trabajando 20 horas acumuladas.

¡Asegúrese de que toda la energía esté desconectada antes de mantenimiento!

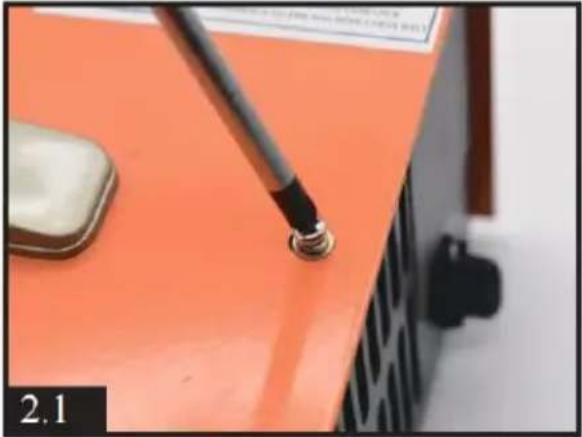

1 . Afloje los 12 tornillos del gabinete. (5 piezas en el fren piezas en la parte trasera y piezas en la parte superior). Levante todo el gabinete de metal con cuidado y lentamen Tenga cuidado con los cables internos.

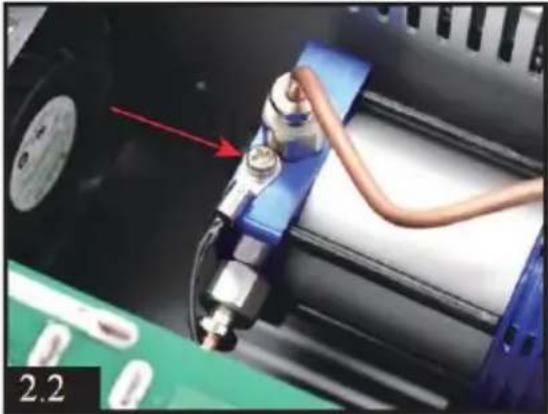

2 . Aflojar el cable del senso temperatura atornillar el cilindro

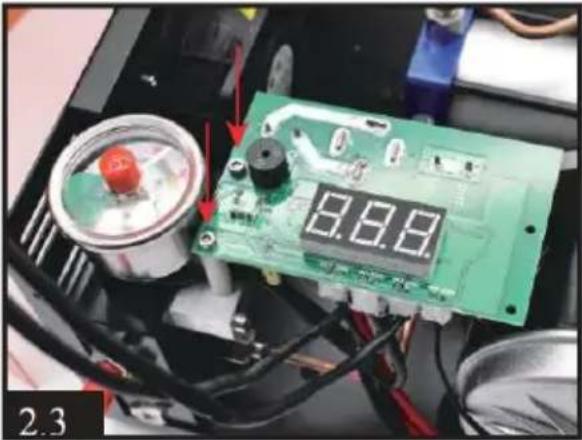

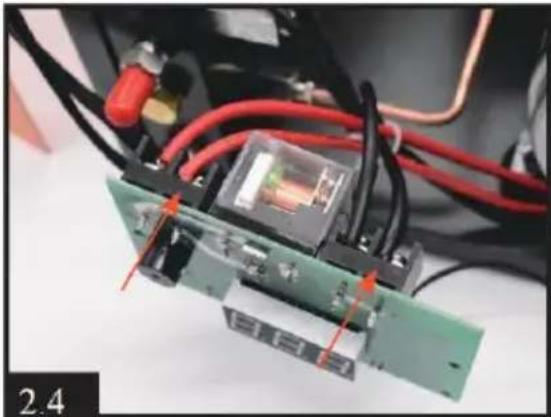

3 . Afloje los tornillos de 2 a la izquierda de la pantalla.
4 . Afloje los tornillos de 2 del cable positivo rojo (OUT el cable negativo negro (OUT del motor.

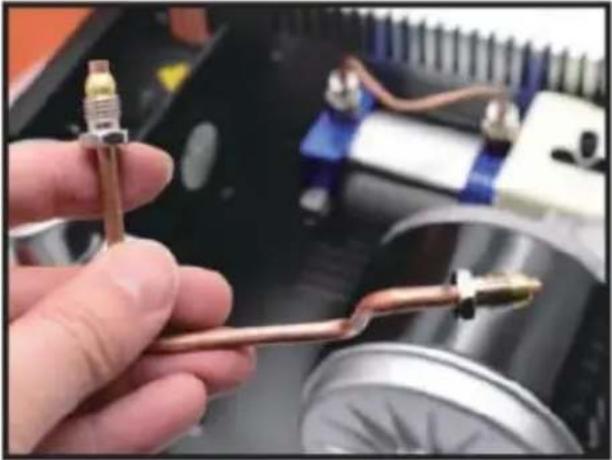

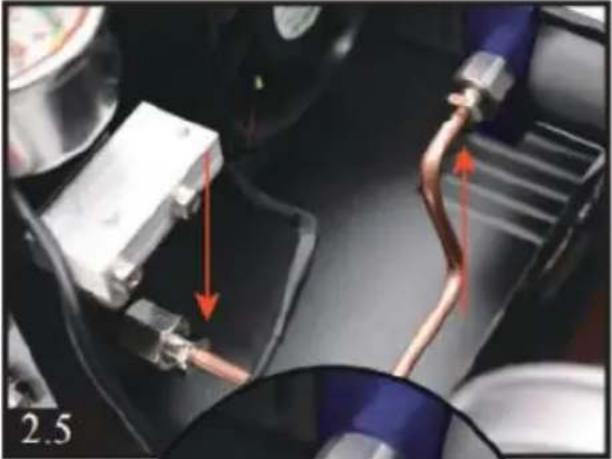

5 . Aflojar los 2 tornillos del tubo de condensación.

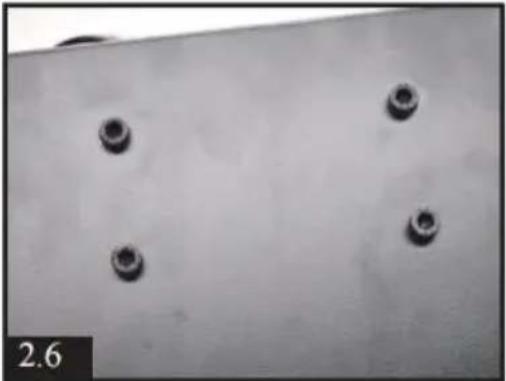

6 . Afloje los tornillos del mo 4 piezas en la parte inferior compresor.

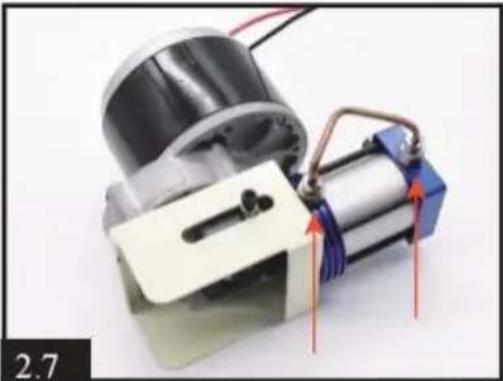

7) Tendrás todo el motor y e cilindro después de la operaci anterior. Luego afloje los dos tornillos del tubo de condensación en el cilindro.
8. Igual que el PASO 5, Es necesario aflojar el tornillo má pequeño cerca del exterior, N° más grande.

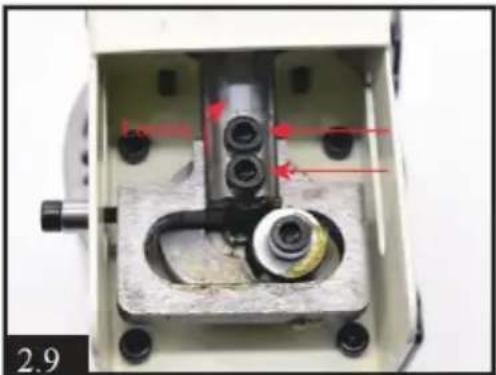

9. Afloje los 2 tornillos negr usando un destornillador hexagonal en el extremo del vástago del pistón.

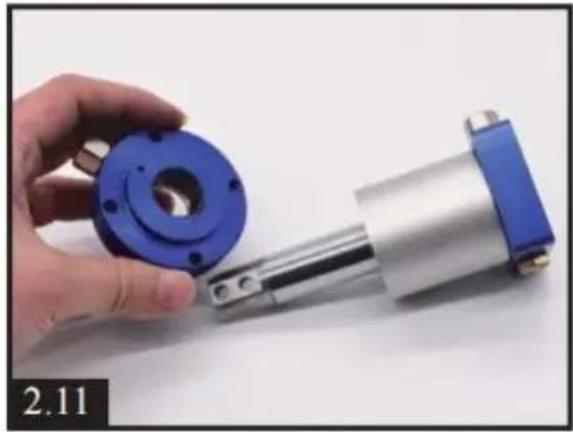

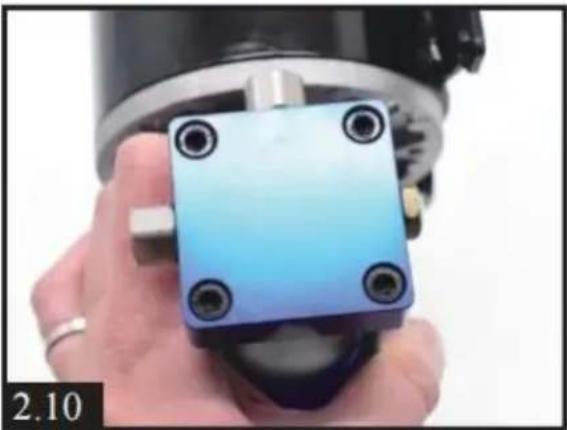

10. Afloje los 4 tornillos de la parte superior del cilindro. Ter parte del cilindro.

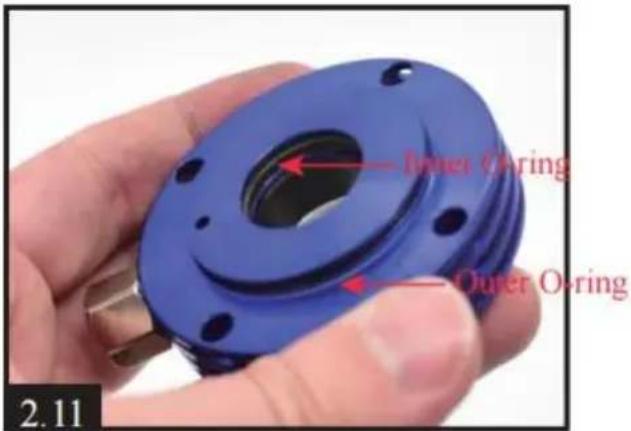

11. Retire la parte metálica de forma redonda, limpie toda la verifique si alguna junta tórica está dañada. Después de limpiar cambiar las juntas tóricas, puede aplicar uniformemente un poco aceite de silicona o aceite de motor en la junta tórica interna

1. Retire la parte metálica columna, limpie toda la sucied y aplique uniformemente un p de aceite de silicona o aceite motor en el interior.

17) Separando el pistón y la pieza metálica cuadrada. Limpi toda la suciedad y comprobar alguna junta tórica está dañao Es normal que encuentres la junta tórica gris claro desconectada.

14) Limpiar la suciedad del interior de la parte cuadrada

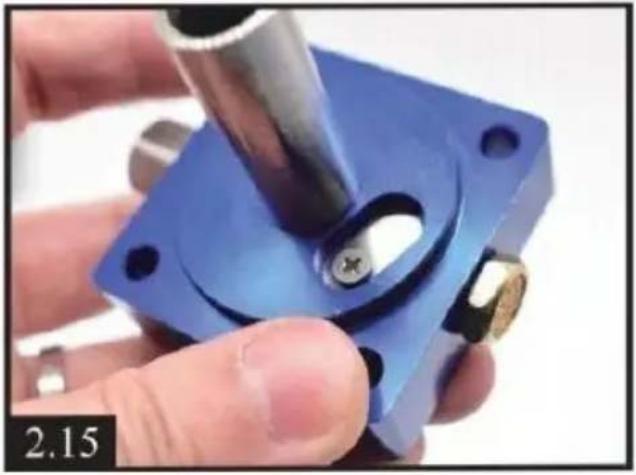

15 . Afloje el tornillo de la unidireccional. Limpiar la suciedad, volver a colocar la lámina y apretar el tornillo. IMPORTANTE: no apretar demasiado el tornillo, es necesario que salga aire del interior.

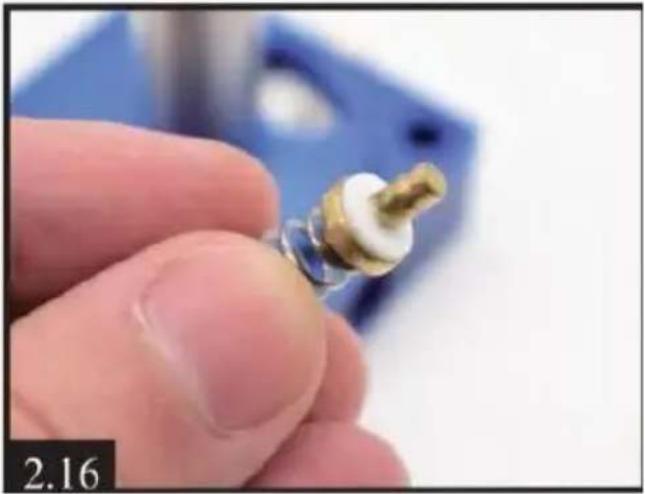

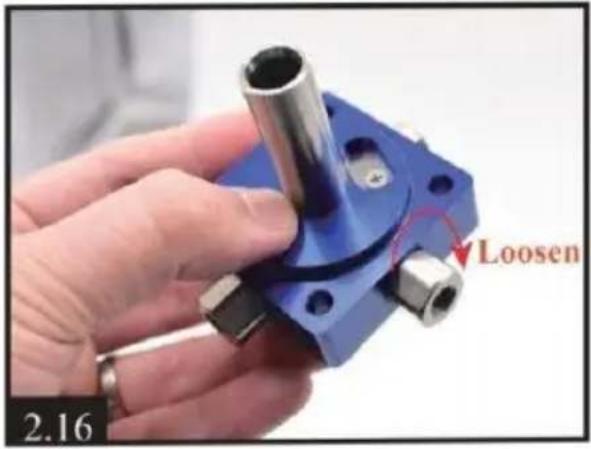

16) Afloje el tornillo unidireccional, en su interior encontrará una unidireccional. Limpiar la suciedad y comprobar si hay daños er resorte y la válvula.

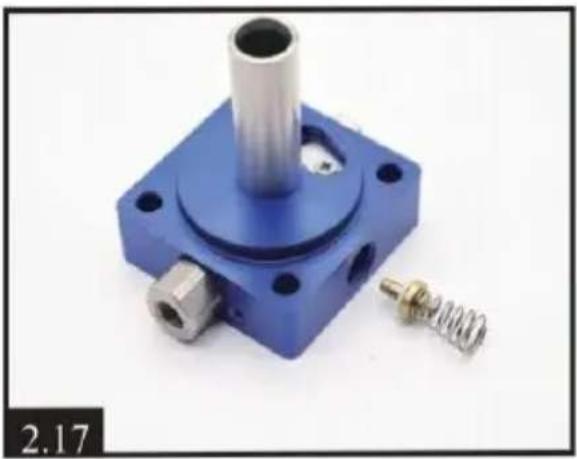

17 . Después de la limpieza, vuelva a colocar la válvula. Tenga en cuenta que la parte metálica mira hacia adentro y resorte mira hacia afuera com [2.17]. Apriete el tornillo, que debe apretarse un poco. poco

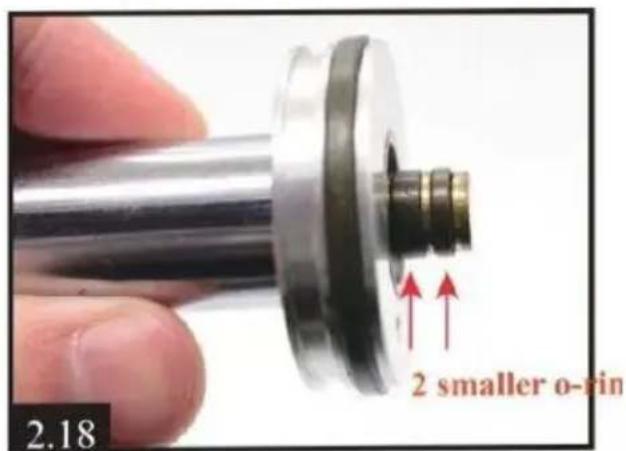

18) Compruebe si hay daños las juntas tóricas del pistón. Puedes aplicar uniformemente un poco de aceite de silicona aceite de motor en 2 juntas tóricas más pequeñas. ¡Arriba está todo el contenido mantenimiento ! Para volver a ensamblarlo sin problemas, le sugerimos que pueda navegar por el video mientras opera Vídeo vía Youtube -https://youtu.be/jeKo7dqSfnM

2 smaller o-rin 2.18

Asamblea

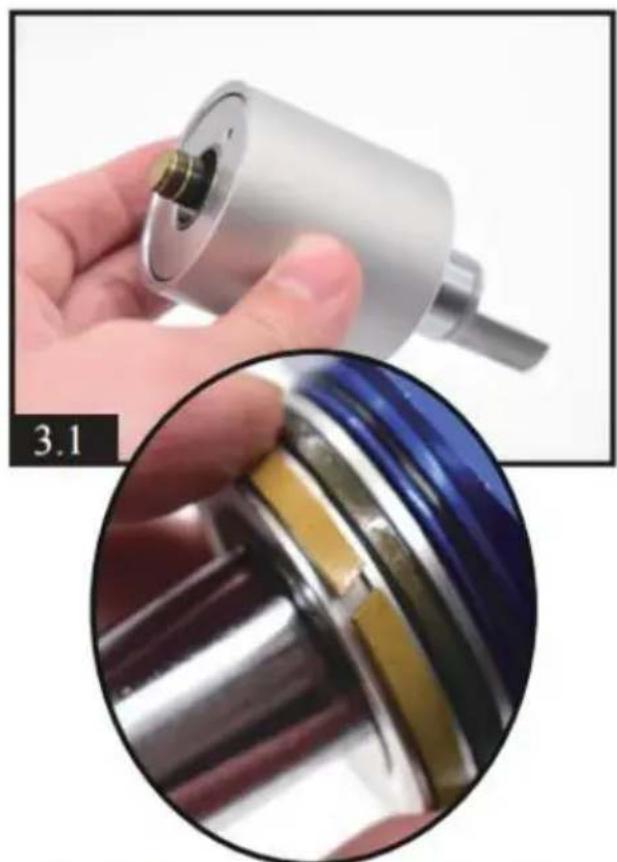

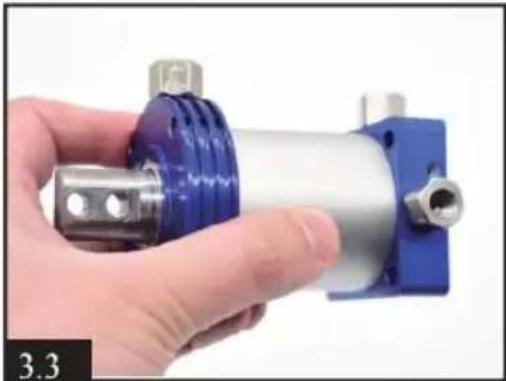

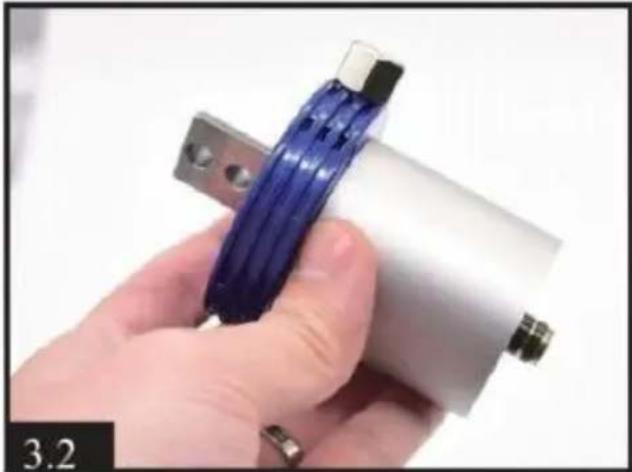

1. Colocación del pistón e parte metálica de la column Mantenga la parte inferior d pistón al ras con la parte columna.

2) Colocar la parte de forr redonda en la parte metálico de la columna.
3 . Colocando la parte cuadrada en otro extremo d la parte redonda. Asegúrese de que no haya espacios e cada parte.

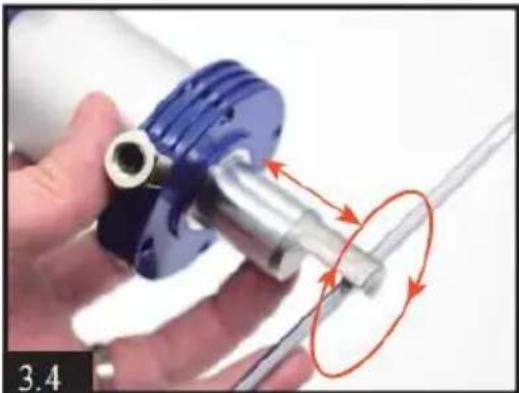

4 . Usar una herramienta p mover el pistón hacia adela y hacia atrás y girarlo para el aceite interno se distribuy uniformemente. De 3 a 4 veces estará bien.

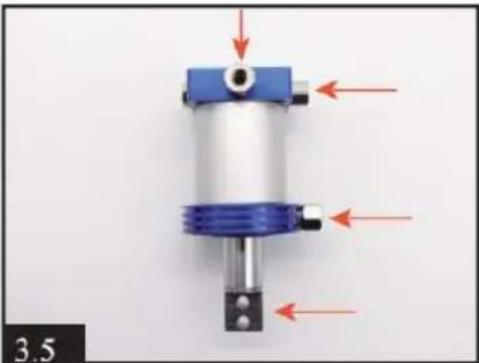

5 . Al girar la pieza de fo cuadrada y redonda y el pistón, el cilindro tiene el mismo aspecto que [3.5]. Tenga en cuenta la dirección de cada tornillo y vástago o pistón. Tire de la distancia vástago del pistón al máxim

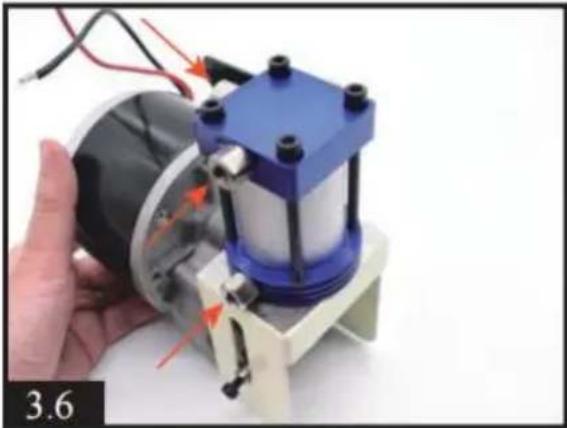

6. Instale el cilindro y el juntos, apriete los 4 tornillos negros.Preste atención a la dirección de los 3 tornillos de la flec roja.

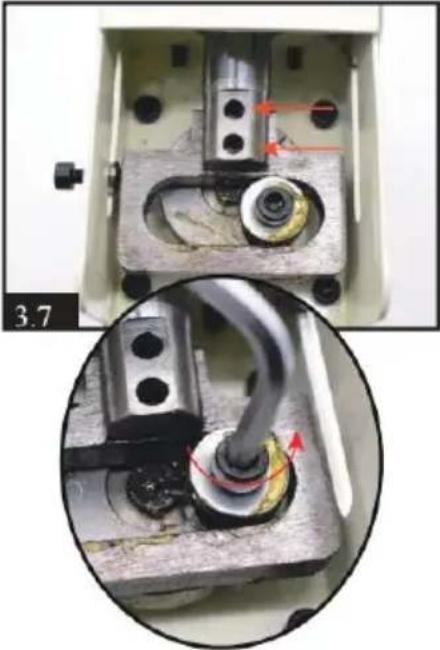

7. Apriete los 2 tornillos negros del pistón. varilla y varilla del motor.Nota: puede ajustar la posio girando suavemente el tornill del motor con un destornilla hexagonal; Lo cual es conveniente para la instalación de 2 tornillos negros.

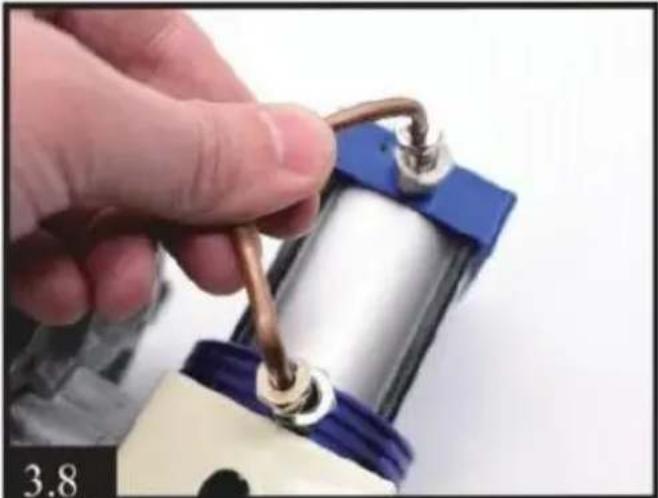

8) Instale el tubo de condensación en el cilindro.

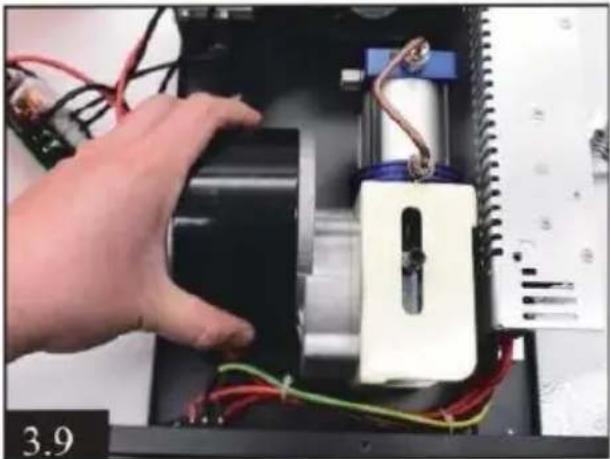

9 . Retroceder el motor y cilindro. Apriete los 4 tornillo negros del motor en la par inferior del compresor.

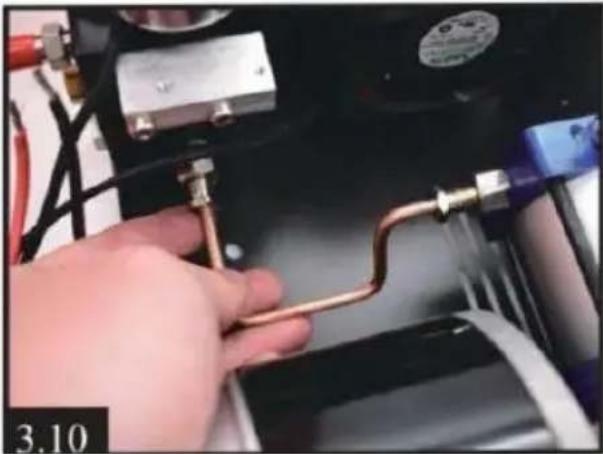

10) Instale otro tubo de condensación.

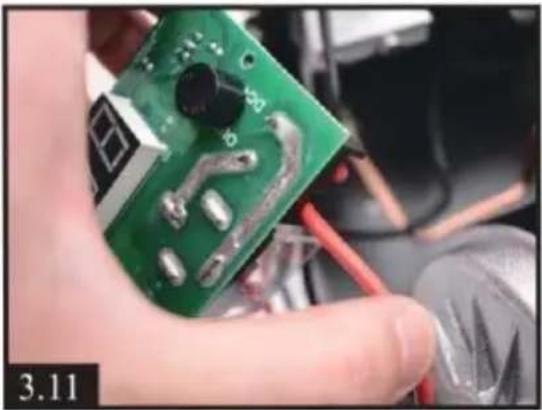

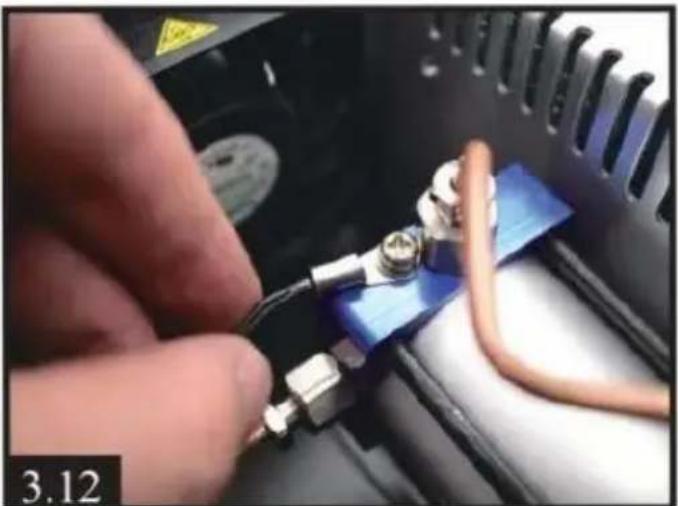

11 . Vuelva a colocar el ca del motor en la pantalla. R OUT+ y negro a OUT -
12) Reposicionar el cable de sensor de temperatura en e cilindro.

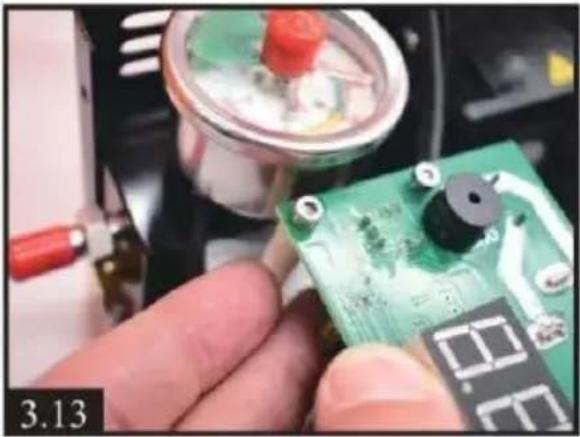

13) Volver a configurar la pantalla.

Solución de problemas

E0- El sensor de temperatura está defectuoso.

E1- Se detiene automáticamente cuando la temperatura supera los 85' es inferior a 9,8 V.

E3- El botón de presión está defectuoso.

E4-Límite de tiempo de trabajo y parada automática de presión.
