GEBRUIKSAANWIJZING SS-PAC02B Vevor

Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.

CORRECTE VERWIJDERINGDit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het p en alle accessoires die met dit symbool zijn gemark Producten die als zodanig gemarkeerd zijn, mogen nie het normale huisvuil worden weggegooid, maar moeten een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

BELANGRIJKE VEILIGHEIDSMAATREGELEN

• Draagbaar PCP Lucht Pistool Compressor kan geopereerd met of _ AC ( verstelbaar) stroom, of gelijkstroom 12VVoertuig stroom. Leidt _ vo systemen Zijn geleverd.
• NOOIT begin de Draagbaar compressor zonder Eerst_ hebben begonnen zijn koeling fan.
• De Draagbaar compressor is ontworpen naar direct vullen lucht geweren met een integraal cilinder of buddy-fles lucht bron omhoog naar 0,5 cc) volume. Het zou moeten niet zijn gebruikt voor vulling duiken tanks over 500cc. Elk schade naar de compressor of PCP luchtgeweer veroorzaakt door niet correct operatie of gebruik zullen niet zijn bedek de garantie.
• De Draagbaar compressor heeft A MAXIMUM opladen druk van 300B (4.500 psi /30 MPa) druk. Echter, veel PCP lucht geweren zullen hebben A veilig werkend (bedienend) druk Dat is lager dan dit - Dus DOEN NIET_OVERLADEN_ jouw PCP luchtgeweer.

- ALTIJD naleven naar de luchtgeweer fabrikant ' S operationeel instructies tijdens gebruik de Draagbaar compressor naar aanval jouw PCP luchtgeweer

- Het is aanbevolen Dat Jij observeren de positie van de naald op d graadmeter van de PCP luchtgeweer En de eenheid druk graadmeter bij de _ dezelfde tijd tijdens het opladen . Ervoor zorgen Dat de positie doet niet overschrijden 300 BAR (4500 psi /30 MPa ). Stop blazen lucht wanneer Het bereikt 280 BAR (3750 psi /28 MPa )

- Naar voorkomen de eenheid oververhitting, altijd bedienen de compressor in A goed geventileerd ruimte.

- Doen niet demonteren de voornaamst eenheid van de Draagbaar compressor - daar Zijn geen gebruiker - bruikbaar onderdelen binnen Echter, de zeehonden En de filter medium En filters in de slang montage kan zijn vervangen met de _ reserveonderdelen mits.

- ALTIJD volgen de rudimentair veiligheid procedures _ wanneer opladen jouw PCP luchtbuks .

- Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of een speciaal snoer dat verkrijgbaar is bij de fabrika serviceagent.

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, als zij onder toezid of instructies hebben gekregen over het veilige gebruik van het appar de gevaren die ermee gepaard gaan. Kinderen mogen niet met het a spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zo toezicht worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

VOORZICHTIGHEID:

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid de gebruiker om de apparatuur te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunne bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking:

Dit product is getest en voldoet aan de limieten voor een digitaal ap van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limie zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming me instructies, kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door en of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Productparameters

Model	SS-PAC02A/SS-PAC02B
Spanning:	DC 12V voor autoaccu of AC 120V/230V
Stroom	300W
Inflatie druk	4500 psi / 30 MPa
Stopmodus	AUTO STOP
Koelsysteem	Ingebouwde ventilatorkoeling
Een accessoires	netsnoer *1, 8 mm connector *1, pak me reserveonderdelen *1, krokodillentang*1 Handleidi *1
Koelmethode	Ventilator gekoeld

BELANGRIJKSTE BEDIENINGSONDERDELEN

Power Switch Foster-type quick-fit air line VEVON® TOUCH TOOL HALF PRICE Temperature Display Pressure gauge Protection Valve

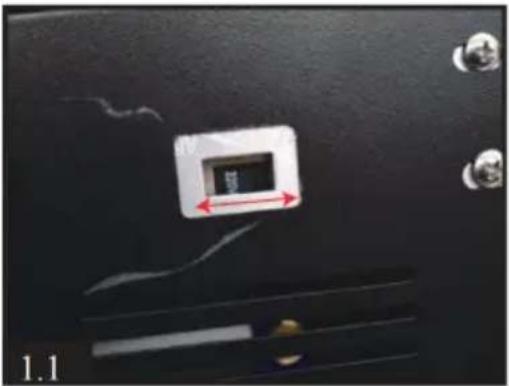

1 . Eerste van alles, je moet d werking inspecteren spanning doo het controleren van de knop aan onderkant van de compressor.

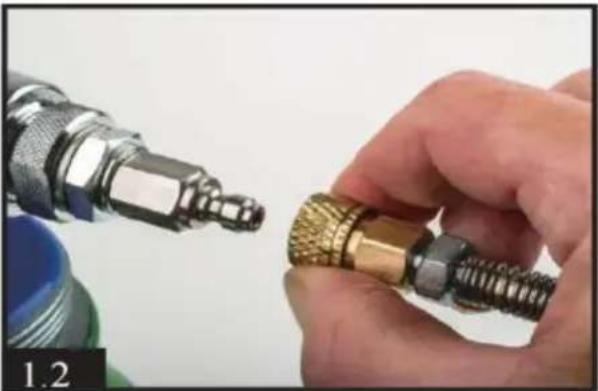

2 . Sluit de vrouwelijke snelkoppeling aan op uw luchtbukscilinder , luchtfles of Air -producten.

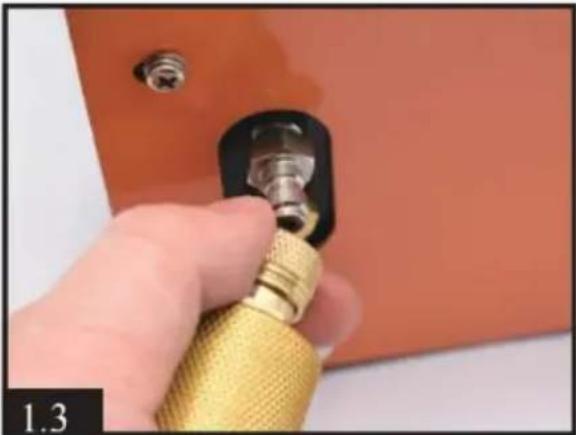

3 ) Sluit een ander eindkostuur aan op de uitgang op de voork van compressor via A mannelijk passend . Zorg ervoor dat de pleegkoppeling .
4. Sluit de meegeleverde aan Netsnoer naar rechts _ kant van voornaamst eenheid En aansluiter de driepolige stekker in het stopcontact t .
5. Handmatig draaien de naald de automatische uitschakeling systeem op de gewenste druk.WAARSCHUWING!NOOIT overvullen de maximaal druk van uw cilinder en luchtbuk De maximale druk hiervoor compressor bedraagt 300 bar (30 MPa /4500 PSI ).

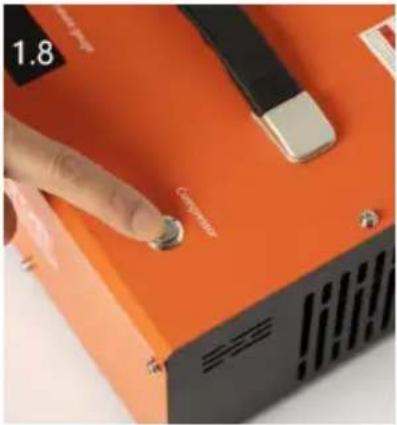

6. Druk op de Compressor-knop bovenop de compressor om de koelventilator te starten.AANDACHT! De ventilator moet draaien als de compressor werkt
7. Sluit het ontluchtingsventiel de voorkant van de hoofdeenheid door deze met de klok mee te draaien. Het hoeft alleen maar vingervast te zijn.
8 . Druk ten slotte op de POWER-knop bovenaan van de voornaamst eenheid . De compressor eenheid zullen hoorbaar op en het laadproces begint .

Gebruik van DC 12V auto-accuvoeding

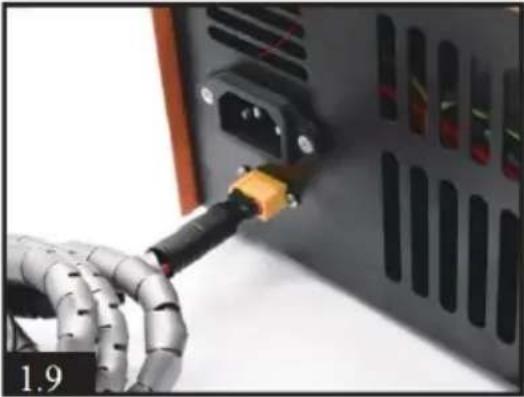

9. Verzeker de auto de moto draait. Sluit de meegeleverde gelijkstroomkabel aan op de rechterkant van de 12V-aansluiting.
Sluit de rode clip aan het and uiteinde van deze kabel aan op positieve (+) aansluiting van de auto 12 volt batterij. Sluit vervolgens de zwarte clip aan de negatieve (-) pool van de batterij.De resthandeling is hetzelfde al stap 6 op pagina 5

OPMERKING:

Als de werktemperatuur hoger is dan 80 graden Celsius, MOET compressor handmatig worden uitgeschakeld. U kunt op de POWER-knop drukken om de compressor te laten stoppen met Laat de koelventilator draaien. Start de compressorfunctie opnieu zodra de compressor is afgekoeld.

De compressor wordt elke 30 minuten automatisch uitgeschakeld overbelasting en oververhitting te voorkomen. U kunt de compre opnieuw opstarten door nogmaals op de POWER-knop te drukke het luchtvullen niet is voltooid.

Gepland onderhoud

Opmerking: wij raden u aan onderhoud uit te voeren door de O-ring vervangen en vuil te verwijderen elke 50 stuks 500cc flesvulling of e cumulatieve werking van 20 uur.

Zorg ervoor dat alle stroom is uitgeschakeld vóór onderhoud!

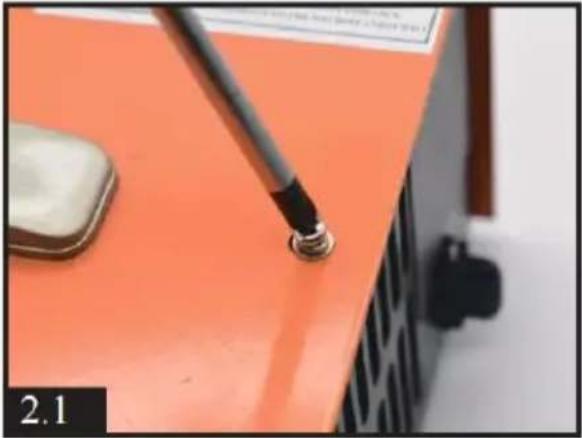

1 . Draai alle 12 stuks schro op de kast los. (5 stuks aan voorzijde, 5 stuks aan de achterkant en 2 stuks aan de bovenkant). Pak de hele meta kast voorzichtig en langzaam Wees voorzichtig met de inter draden.
2 . Losmaken de draad temperatuursensor schroef de cilinder vast.
3 . Draai de twee schroeven de linkerkant van het display
4 . Maak de twee schroeven de rode positieve draad (OUT en de zwarte negatieve draad (OUT-) van de motor los.
5 . Losmaken de 2 stuks schroeven van de condensatiebuis.
6 . Draai de 4 motorschroeve aan de onderkant van de compressor los.
7) Na bovenstaande handeling beschikt u over de hele moto cilinder. Draai vervolgens de 2 stuks schroeven van de condensbuis op de cilinder los
8 . Hetzelfde als STAP 5, m de kleinere schroef aan de buitenkant losdraaien, NIET de grotere.
9 . Draai de twee zwarte schroeven los met behulp van een zeskantschroevendraaier aan het uiteinde van de zuigerstang.
10 . Draai de 4 stuks schroeven aan de bovenkant van de ci hebt het hele cilindergedeelte.

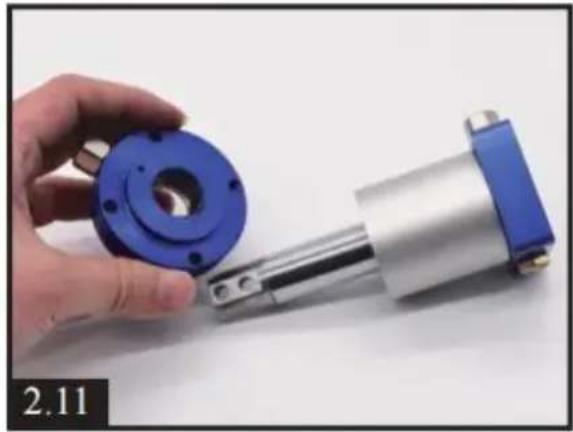

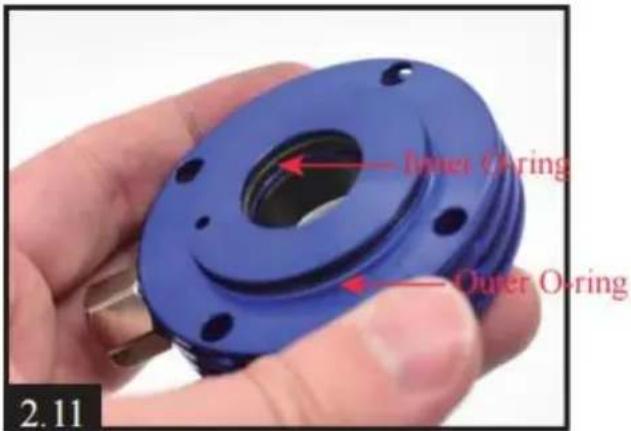

11 . Verwijder het ronde metalen onderdeel, verwijder al het vu controleer of er O-ringen beschadigd zijn. Na het reinigen en v van de O-ringen kunt u gelijkmatig wat siliconenolie of motorolie binnenste O-ring aanbrengen .

12 . Verwijder het metalen de van de kolom, verwijder al he vuil en breng gelijkmatig wat siliconenolie of motorolie aan binnenkant.

19) Het scheiden van de zuig en het vierkante metalen deel. Verwijder al het vuil en contro als er O-ringen beschadigd zijn. Het is normaal als u merkt o lichtgrijze O-ring los zit.

vierkante gedeelte opruimen .

15 . Draai de schroef van eenrichtingsmetaalplaat los. Reinig vuil, plaats het laken t en draai de schroef vast. BELANGRIJK: draai de schroen niet te vast, er moet lucht va binnenuit komen.
16) Draai de eenrichtingsschroef los. Binnenin bevindt zich een eenrichtingsklep. Verwijder het vuil en controleer of er schade is veer en het ventiel.
17 . Na het reinigen de klep terugplaatsen. Let op: het metalen onderdeel is naar bingericht en de veer is naar bu gericht, zoals [2.17]. Draai de schroef vast, die moet worden vastgedraaid. beetje .

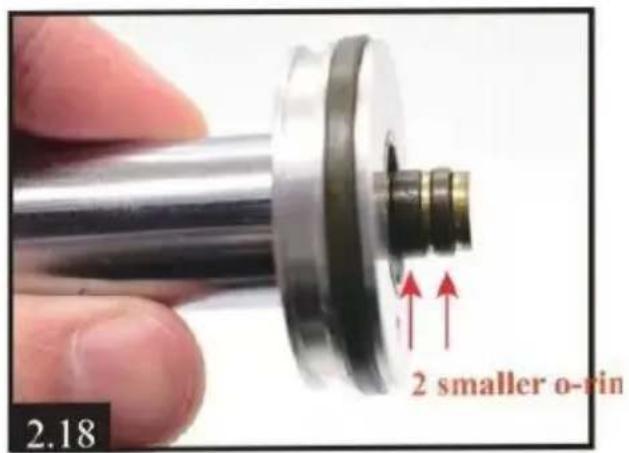

18) Controleer of er schade is aan de O-ringen van de zuige Op 2 kleinere o-ringen kun je gelijkmatig wat siliconenolie of motorolie aanbrengen.

Hierboven vindt u alle onderhoudsinhoud ! Om het apparaat soepel weer in elkaa zetten, raden wij u aan tijden gebruik door de video te blad Video via Youtube -https://youtu.be/jeKo7dqSfnM

2 smaller o-rin 2.18

Montage

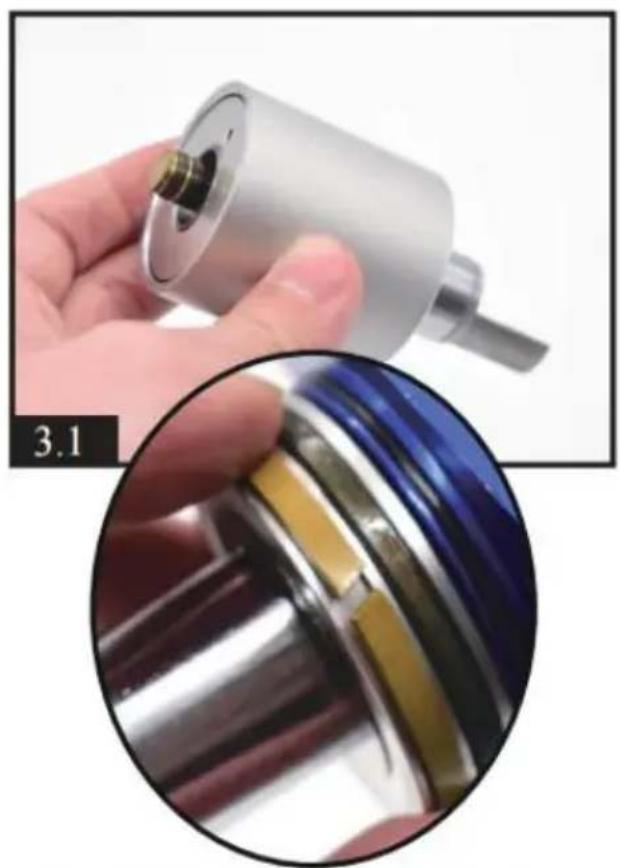

1. Het plaatsen van de zu in het metalen onderdeel va de kolom. Houd de onderka van de zuiger gelijk met he kolomgedeelte.

2) Plaats het ronde vormde in het metalen kolomdeel.
3 . Plaats het vierkante de een ander uiteinde van het ronde deel. Zorg ervoor dat geen openingen tussen de onderdelen zitten.
4 . Gebruik een gereedscha om de zuiger heen en wee bewegen en te draaien om interne olie gelijkmatig te verdelen. 3-4 keer is prima.
5 . Door het vierkante, rond deel en de zuiger te draaie ziet de cilinder er hetzelfde als [3.5]. Let op de richting elke schroef en zuigerstang. Trek de zuigerstangafstand t het langste.
6 . Installeer de cilinder en motor samen, draai de 4 zwarte schroeven vast. Let op de richting van de schroeven van de rode pijl.
7 . Draai de 2 zwarte schroeven op de zuiger vas stang en motorstang. Opmerking: u kunt de positie aanpassen door de motorschroef voorzichtig te draaien met een zeshoekige schroevendraaier; wat handig is voor de installatie van 2 zwarte schroeven .
8) Installeer de condensatiebuis op de cilinde
9 . Het terugzetten van de motor en cilinder. Draai de zwarte schroeven met motor aan de onderkant van de compressor vast.
10) Installeer nog een condensatiebuis.
11 . Plaats de motordraad terug in het display. Rood OUT+ en zwart naar OUT
12) Plaats de draad van de temperatuursensor terug op cilinder.
13) Het display terugzetten.

Probleemoplossen

E0- De temperatuursensor is defect.

E1- Stopt automatisch wanneer de temperatuur hoger is dan 85 °C.

- spanning is lager dan 9,8 V.

E4-Werktijdlimiet en druk bereiken automatische stop.
