SS-PAC03B - Compresor Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Compresor de aire portátil para armas PCP
Marca	Vevor
Modelo	SS-PAC03A / SS-PAC03B
Alimentación	220 V CA (ajustable) o 12 V CC (batería de vehículo)
Potencia	350 W
Presión máxima	300 bares (30 MPa / 4500 PSI)
Capacidad de llenado	Botellas de hasta 0,5 L (500 cc)
Sistema de parada automática	Sí, presión ajustable (se detiene a la presión deseada)
Refrigeración	Ventilador integrado
Protección térmica	Parada automática a 85°C
Temporizador de seguridad	Parada automática cada 30 minutos
Visualización de códigos de error	E0 (sensor de temperatura), E1 (temperatura >85°C), E2 (tensión <9,8 V), E3 (botón de presión), E4 (tiempo de trabajo alcanzado y presión alcanzada)
Alimentación CC	Cable con pinzas de cocodrilo (rojo positivo, negro negativo)
Alimentación CA	Cable de alimentación con enchufe de 3 clavijas
Accesorios incluidos	Cable de alimentación, conector de 8 mm, piezas de repuesto (juntas tóricas), pinza de cocodrilo, manual
Mantenimiento recomendado	Cambiar las juntas tóricas y limpiar cada 50 llenados o 50 horas de trabajo
Piezas de repuesto disponibles	Juntas tóricas, filtros, válvula antirretorno
Reparabilidad	Mantenimiento por el usuario posible (juntas, filtros); no hay piezas reparables en el interior de la unidad principal
Seguridad	No exceder la presión máxima del arma; utilizar en un espacio bien ventilado; niños a partir de 8 años bajo supervisión
Conformidad	FCC Parte 15, directiva RAEE 2012/19/CE
Garantía	Certificado de garantía electrónico incluido (VEVOR)

Preguntas frecuentes - SS-PAC03B Vevor

¿Cuáles son las alimentaciones posibles para el compresor Vevor SS-PAC03B?

El compresor puede funcionar con 220 V CA (ajustable) mediante el cable de alimentación suministrado, o con 12 V CC desde una batería de vehículo a través del cable con pinzas de cocodrilo.

¿Cuál es la presión máxima de este compresor?

La presión máxima es de 300 bares (30 MPa / 4500 PSI). Nunca supere la presión recomendada para su arma PCP.

¿Cómo usar la parada automática?

Gire manualmente la aguja del sistema de parada automática a la presión deseada (máx. 300 bares). El compresor se detendrá automáticamente cuando se alcance esa presión.

¿Cuál es la capacidad de llenado máxima?

El compresor está diseñado para llenar botellas de aire comprimido de hasta 0,5 L (500 cc). No usar para tanques de buceo de más de 500 cc.

¿Cómo mantener el compresor?

Se recomienda cambiar las juntas tóricas y limpiar las piezas internas cada 50 llenados de botella de 500 cc o cada 50 horas de funcionamiento. Consulte el manual para los pasos de desmontaje.

¿Qué hacer si el compresor se sobrecalienta?

El compresor se detiene automáticamente si la temperatura supera los 85°C. Deje el ventilador de refrigeración encendido hasta que el aparato se enfríe, luego reinicie presionando el botón POWER. También se detiene cada 30 minutos para evitar la sobrecarga.

¿Qué significan los códigos de error E0, E1, E2, E3, E4?

E0: sensor de temperatura defectuoso. E1: temperatura interna superior a 85°C (parada automática). E2: tensión de alimentación inferior a 9,8 V. E3: botón de presión defectuoso. E4: tiempo de trabajo alcanzado y presión de parada alcanzada.

¿Puede ser usado el compresor por niños?

Sí, los niños de 8 años o más pueden usarlo bajo supervisión, siempre que hayan recibido instrucciones sobre el uso seguro y comprendan los peligros.

¿Qué accesorios se incluyen con el compresor?

El kit incluye: un cable de alimentación de CA, un cable CC con pinzas de cocodrilo, un conector de 8 mm, un juego de piezas de repuesto (juntas tóricas) y el manual de usuario.

¿Cómo usar la alimentación con batería de coche?

Asegúrese de que el motor del coche esté en marcha. Conecte el cable CC a la toma de 12 V del compresor, luego la pinza roja al borne positivo (+) de la batería y la pinza negra al borne negativo (-). Luego siga los mismos pasos que para la alimentación de CA.

MANUAL DE USUARIO SS-PAC03B Vevor

Advertencia: para reducir el riesgo de lesiones, el usdebe leer atentamente el manual de instrucciones.

ELIMINACION CORRECTA Este producto está sujeeto a las disponeciones de la DEuropea 2012/19/CE. El símbolo que muestra un contecon ruedas tachado indica que el producto requiresere Selectiva de basura en la Unión Europea. Este se aproducto y a todos los accesorios marcados con esteLos productos marcados como tales no podrán deselectcon la basura domestica normal, sino quedeferán llueun punto de recogida para el reciclaje de aparatos electronicos.

CONSIDERACIONES IMPORTANTES

• Compresor portátil para pistolas PCP, que puede ser operado con corriente alterna de 120 V CA (ajustable) o corriente continua de 12 V de un vehículo. Los sistemas de accionamiento están suministrados.
• NUNCA ponga en marcha el compresor portátil sin antes tenerlo conectado como se indica en el manual.
• El compresor portátil está diseñado para llenar directamente armas de aire comprimido con un cilindro o botella de aire integrada de hasta 0,5 litros (500 cc) de volumen. No debe usarse para rellenar tanques de equipos de respiración autónoma de más de 500 cc. Cualquier daño al compresor o a la pistola de aire PCP causado por un uso incorrecto o por un mal uso no estará cubierto por la garantía.
• El compresor portátil tiene una presión máxima de carga de 300 BAR (4500 psi/30 MPa). Sin embargo, muchas armas de aire PCP tendrán una presión de trabajo (operación) segura que es más baja que esta. Por lo tanto, NO SOBRECARGUE su pistola de aire PCP.
• SIEMPRE siga las instrucciones de operación del fabricante de la pistola de aire cuando use el compresor portátil para cargar su pistola de aire PCP.
• Se recomienda que observe la posición de la aguja en el manómetro de la pistola de aire PCP y el indicador de presión de la unidad al mismo tiempo durante la carga. Asegúrese de que la posición no supere 300 BAR (4500 psi/30 MPa). Detenga el flujo de aire cuando alcance 280 BAR (3750 psi/28 MPa).
• Para evitar el sobrecalentamiento de la unidad, siempre opere el compresor en un espacio bien ventilado.
• No desarme la unidad principal del compresor portátil: no hay piezas reparables por el usuario en su interior. Sin embargo, el medio filtrante y los filtros en el conjunto de la manguera pueden ser reemplazados con las piezas de repuesto proporcionadas.
• Siempre siga los procedimientos de seguridad básicos al cargar su carabina de aire comprimido PCP.
• Si el cable de alimentación está dañado, debe ser reemplazado por un conjunto especial disponible del fabricante o de su agente de servicios.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

GUARDE ESTAS INSTRUCCIONES

Información de la FCC

PRECAUCIÓN:

Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales. 2) Este producto debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA:

Los cambios o modificaciones a este producto que no estén aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.

Nota:

Este producto ha sido probado y cumple con los límites para un dispositivo digital Clase B de conformidad con la Parte 15 de las reglas de la FCC. Estos límites están diseñados para brindar una protección razonable contra interferencias dañinas en una instalación residencial.

Este producto genera, usa y puede irradiar energía de radiofrecuencia. Si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este producto causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora. · Aumentar la distancia entre el producto y el receptor.
• Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

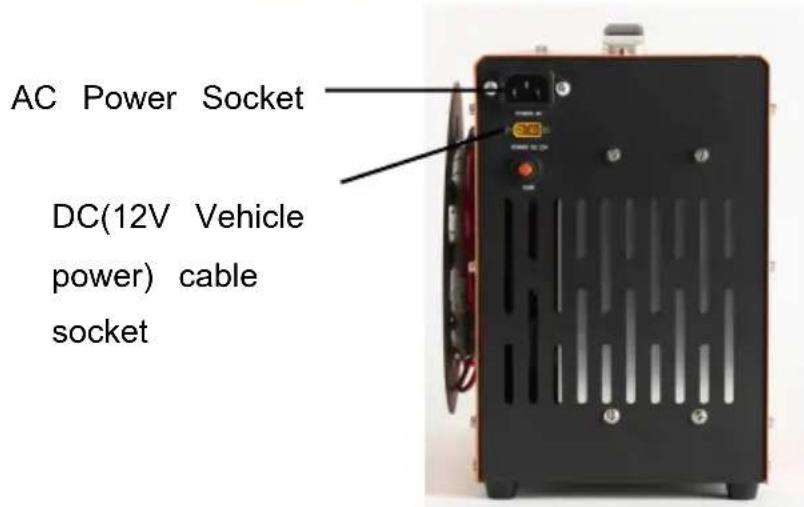

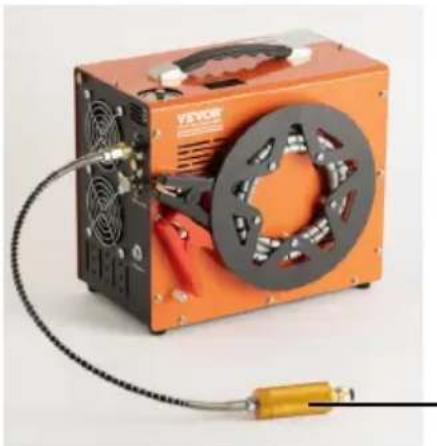

Parámetros del producto

Modelo	SS-PAC03A/SS-PAC03B
Voltaje:	DC 12V para bateria de coche o AC 120V
Fuerza:	350W
Presión de inflación	4500 psi/30 MPa.
Modo de parada	AUTOESTOP
Sistema de refrigeración	Refrigeración por ventilador incorporado
Accesorios _	Cable de alimentación *1, Conector de 8 m Traje de piezas de repuesto *1, Alicates cocodrilo *1 Manual *1
método de enfiambre	Enfriado por ventilador

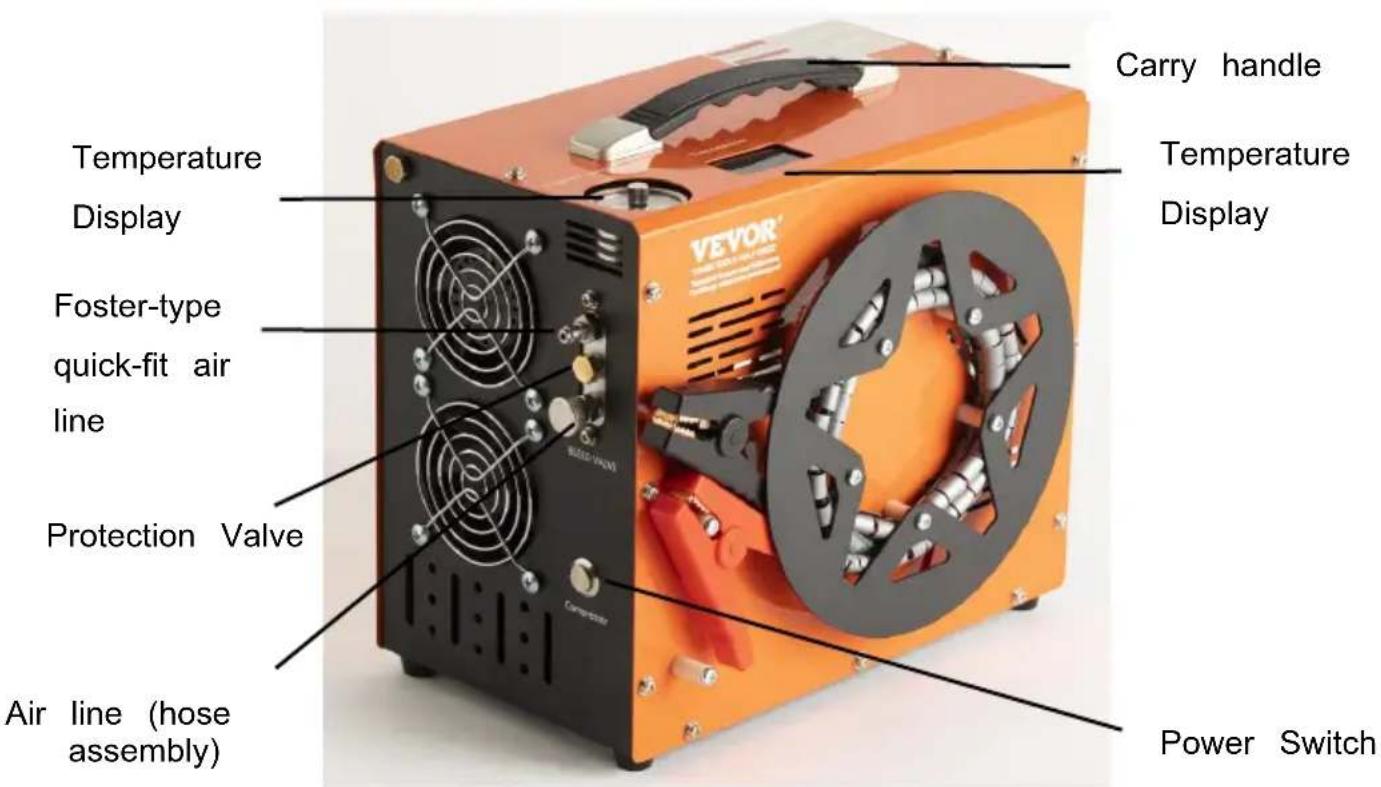

Funcionamiento principal / Partes

Sistema de filtro

Instrucciones de montaje

1 . Conecte el acoplador rápido hembra al cilindro de su pistol aire , botella de aire o Produ airsoft .	1.1
2. Conecte otro extremo de acogida al producción sobre el frente de compresor a工程技术 masculino apropiado . Cerciorar lapareja de acogida .	1.2
3. Conecte el suministrado Ca de alimentación de CA hacer l dedecha bajo el principalidad y conectar el enchufetres clavijas a la toma de cor t.	1.3
4. A mano girar el agua de apagado automatico sistemas a presión que deseey ADVERTENCIA!NUNCA sobrellar el máximo presión de su cilindro y arma aire. La presiónmaximum para comprésor es de 300 bar (30/4500 PSI).	1.4
5. Presione el botón Compress en la parte superior del comprapara iniciael ventilador defenfiamiento.JATENCIÑ! El ventiladordebe estarfuncionando cuando elcompresor estáfuncionando.	1.5
6. Cierre la valvula de purga aire en elante de la unidadprincipal girándola en el sentidode las agujas del reloj. Sóleeneccasario aplterarlo con los dec

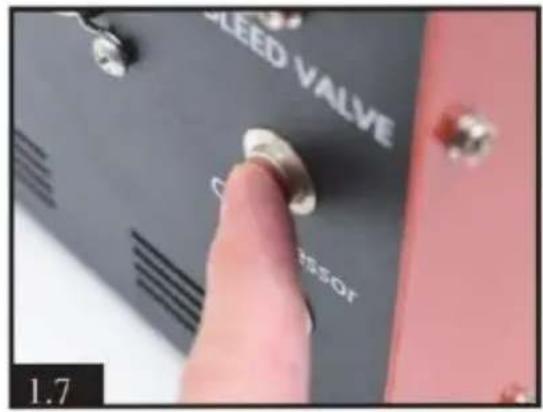

7. Finalmente, presione el compresor en la parte superior de la unidad principal. El compresor se iniciará de forma audible y comenzará el proceso de carga.

Uso de energía de batería de automóvil de 12 V CC

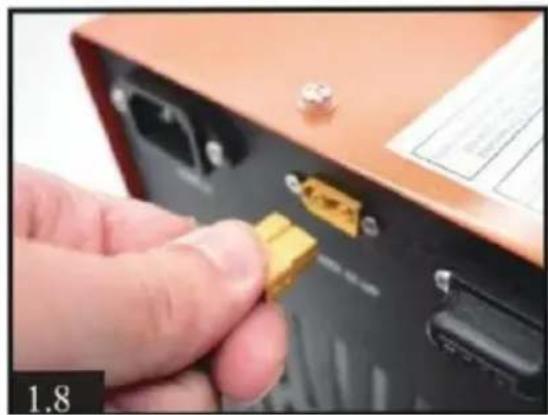

1. Asegúrese de que el motor del coche esté en marcha. Conecte el cable de alimentación de CC suministrado al lado de referencia de la toma de 12 V.

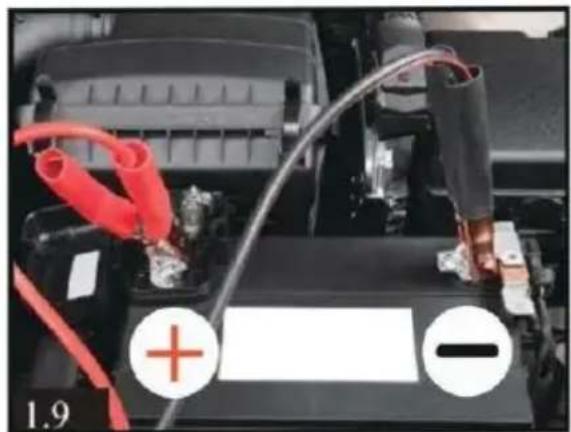

1. Conecte el clip rojo en el extremo de este cable al terminal positivo (+) de la batería de 12 voltios del coche. Luego conecte el clip negro al terminal negativo de la batería.

La operación de descanso es la misma que en el paso 5.

NOTA:

Si la temperatura de trabajo supera los 80 grados Celsius, debe apagarse manualmente. Puede presionar el botón de ENCENDIDO para que el compresor deje de funcionar. Mantenga el ventilador de refrigeración funcionando. Reinicie la referencia del compresor una vez que el compresor se haya enfriado.

El compresor se apagará automáticamente cada 30 minutos para evitar sobrecarga y sobrecalentamiento. Puede reiniciar el compresor presionando el botón de ENCENDIDO nuevamente si el llenado no ha terminado.

Mantenimiento de rutina

Nota: le sugerimos que realice el mantenimiento cambiando las juntas tóricas y limpiando la suciedad cada 50 piezas de llenado de 500 cc o después de 50 horas acumuladas de trabajo.

¡Asegúrese de que toda la energía esté desconectada antes del mantenimiento!

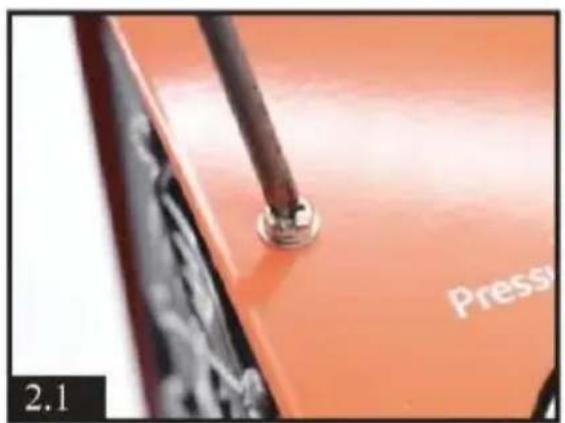

1. Afloje los 20 tornillos del gabinete. (9 piezas en el frente, 9 piezas en la parte trasera y 2 piezas en la parte superior). Levante todo el gabinete de metal con cuidado y lentamente. Tenga cuidado con los cables internos.

2 . Afloje la valvula unidireccional (valvula de retencion) para ver si la jun tórica o el resorte está dañados. Limpie toda la suciedad y vuelva a montar que deben aparearse un poco
3) Afloje los 2 tornillos del de condensación.
4 . Afloje losthers dos tor del tubo de condensacion deanotherlado.	2.4
5 . Afloje los tornillos de 4 piezas del cilindro de alta presion.	2.5
6 . Eche un vistazo si la j tórica y la junta metálica es dañadas, limpie toda la sociedad.	2.6
7 . Afloje los tornillos de 4 piezas del cilindro de bajo presión.	2.7

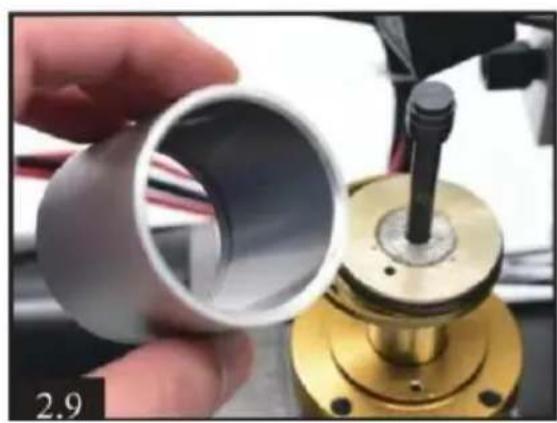

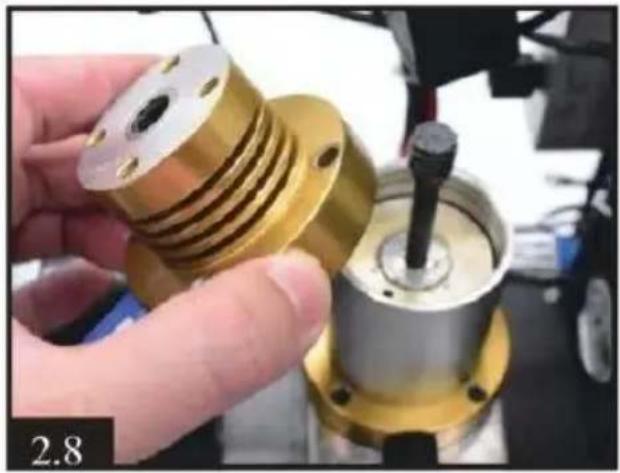

8) Retire el cilindro de baja presión y compruebe que el pistón de alta presión no esté dañado. Puede aplicar un poco de silicona o aceite de motor en la junta tórica del pistón.

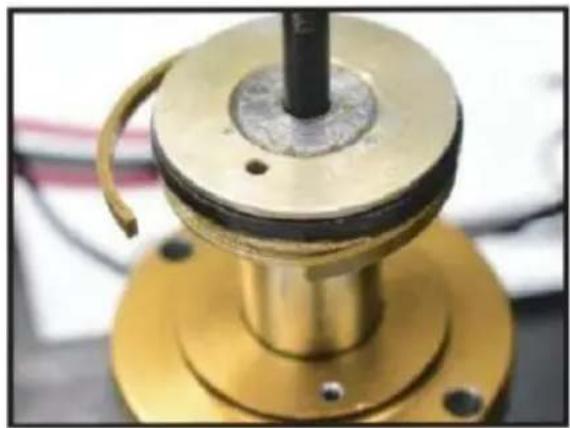

1. Retire la parte metálica de la columna, limpie la suciedad y compruebe si las juntas tóricas de baja presión están dañadas. Aplique un poco de silicona o aceite de motor en la junta tórica del pistón.

Es normal que encuentres la junta tórica gris claro desconectada.

Ensamblaje

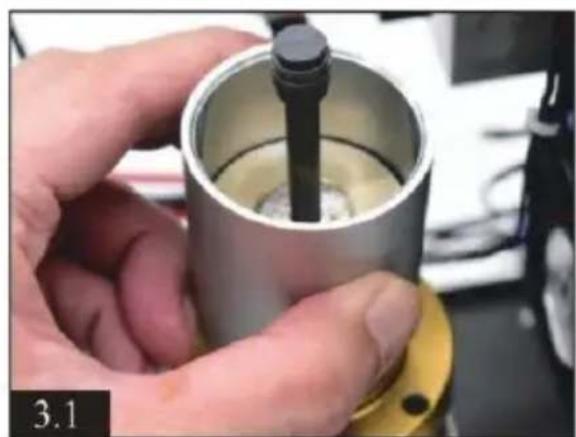

1. Coloque el pistón en la parte metálica de la columna.

Mantenga la parte inferior del pistón al ras con la parte de la columna. Asegúrese de que no haya espacios entre cada parte.

2 . Colocacion del cilindro de presión en el pistón de alta presión.	3.2
3) Apriete los 4 tornillos negro	3.3
4) Colocar el cilindro de alta presión en el pistón de bajo presión. Y apriete los 4 tornill	3.4
5) Instale el tubo de condensación en el cilindro.	3.5

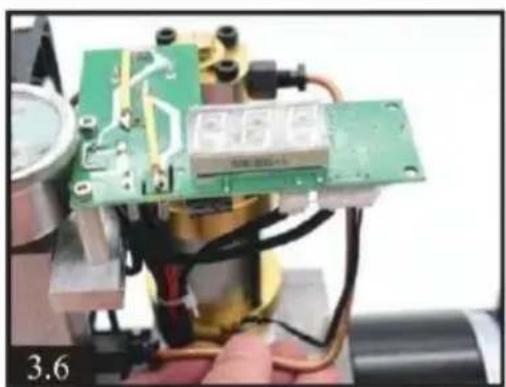

6) Instale el tubo de condensación.

Solución de problemas

E0- El sensor de temperatura está defectuoso. E1- Se detiene automáticamente cuando la temperatura supera los 85 °C o es inferior a 9,8 V. E3- El botón de presión está defectuoso. E4- Límite de tiempo de trabajo y parada automática de presión.
