SS-PAC03B - Kompresor Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Przenośny kompresor powietrza do broni PCP
Marka	Vevor
Model	SS-PAC03A / SS-PAC03B
Zasilanie	220 V AC (regulowane) lub 12 V DC (akumulator pojazdu)
Moc	350 W
Maksymalne ciśnienie	300 barów (30 MPa / 4500 PSI)
Pojemność napełniania	Butle do 0,5 L (500 cc)
System automatycznego wyłączania	Tak, regulowane ciśnienie (zatrzymanie przy żądanym ciśnieniu)
Chłodzenie	Wbudowany wentylator
Ochrona termiczna	Automatyczne wyłączenie przy 85°C
Bezpieczny timer	Automatyczne wyłączenie co 30 minut
Wyświetlanie kodów błędów	E0 (czujnik temperatury), E1 (temperatura >85°C), E2 (napięcie <9,8 V), E3 (przycisk ciśnienia), E4 (czas pracy i osiągnięte ciśnienie)
Zasilanie DC	Kabel z zaciskami krokodylkowymi (czerwony dodatni, czarny ujemny)
Zasilanie AC	Przewód zasilający z wtyczką 3-pinową
Dołączone akcesoria	Przewód zasilający, złącze 8 mm, części zamienne (pierścienie uszczelniające), zacisk krokodylkowy, instrukcja
Zalecana konserwacja	Wymiana pierścieni uszczelniających i czyszczenie co 50 napełnień lub 50 godzin pracy
Dostępne części zamienne	Pierścienie uszczelniające, filtry, zawór zwrotny
Możliwość naprawy	Możliwa konserwacja przez użytkownika (uszczelki, filtry); brak części naprawialnych wewnątrz głównej jednostki
Bezpieczeństwo	Nie przekraczać maksymalnego ciśnienia broni; używać w dobrze wentylowanym pomieszczeniu; dzieci od 8 roku życia pod nadzorem
Zgodność	FCC część 15, dyrektywa WEEE 2012/19/UE
Gwarancja	Dołączony elektroniczny certyfikat gwarancyjny (VEVOR)

Często zadawane pytania - SS-PAC03B Vevor

Jakie są możliwe zasilania dla kompresora Vevor SS-PAC03B?

Kompresor może pracować na 220 V AC (regulowane) za pomocą dostarczonego przewodu zasilającego, lub na 12 V DC z akumulatora pojazdu za pomocą kabla z zaciskami krokodylkowymi.

Jakie jest maksymalne ciśnienie tego kompresora?

Maksymalne ciśnienie wynosi 300 barów (30 MPa / 4500 PSI). Nigdy nie przekraczaj zalecanego ciśnienia dla swojej broni PCP.

Jak używać automatycznego wyłączania?

Obróć ręcznie wskazówkę systemu automatycznego wyłączania na żądane ciśnienie (maks. 300 barów). Kompresor zatrzyma się automatycznie po osiągnięciu tego ciśnienia.

Jaka jest maksymalna pojemność napełniania?

Kompresor jest przeznaczony do napełniania butli ze sprężonym powietrzem do 0,5 L (500 cc). Nie używać do butli nurkowych o pojemności powyżej 500 cc.

Jak konserwować kompresor?

Zaleca się wymianę pierścieni uszczelniających i czyszczenie części wewnętrznych co 50 napełnień butli 500 cc lub co 50 godzin pracy. Instrukcje demontażu znajdują się w podręczniku.

Co zrobić, jeśli kompresor się przegrzewa?

Kompresor wyłącza się automatycznie, gdy temperatura przekroczy 85°C. Pozostaw wentylator chłodzący włączony, aż urządzenie ostygnie, a następnie uruchom ponownie, naciskając przycisk POWER. Wyłącza się również co 30 minut, aby uniknąć przeciążenia.

Co oznaczają kody błędów E0, E1, E2, E3, E4?

E0: uszkodzony czujnik temperatury. E1: temperatura wewnętrzna powyżej 85°C (automatyczne wyłączenie). E2: napięcie zasilania poniżej 9,8 V. E3: uszkodzony przycisk ciśnienia. E4: osiągnięto czas pracy i ciśnienie zatrzymania.

Czy kompresor może być używany przez dzieci?

Tak, dzieci w wieku 8 lat i starsze mogą go używać pod nadzorem, pod warunkiem, że otrzymały instrukcje dotyczące bezpiecznego użytkowania i rozumieją zagrożenia.

Jakie akcesoria są dostarczane z kompresorem?

Zestaw zawiera: przewód zasilający sieciowy, kabel DC z zaciskami krokodylkowymi, złącze 8 mm, zestaw części zamiennych (pierścienie uszczelniające) oraz instrukcję obsługi.

Jak korzystać z zasilania akumulatora samochodowego?

Upewnij się, że silnik samochodu pracuje. Podłącz kabel DC do gniazda 12 V kompresora, następnie czerwony zacisk do bieguna dodatniego (+) akumulatora, a czarny zacisk do bieguna ujemnego (-). Następnie postępuj zgodnie z tymi samymi krokami, co w przypadku zasilania sieciowego.

INSTRUKCJA OBSŁUGI SS-PAC03B Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

SPREŽARKA POWIETRZA PCP

MODEL: SS-PAC03A/SS-PAC03B

Ostrzeżenie — aby zmirniejszych ryzyko obrażnych, uzytkowy musi uwstawie przyciezytań instrukcje obstugi.

PRAWIDŁOWA UTYLIZACJA Ten produkt podlega przyepam Dyrektywy Europejski 2012/19/WE. Symbol przyekreslonego kosza na smiec oznacza, są produkt wymaga selektywnej zbiórki smiec terenie Uni II Europejskiej. Dotyczny to produktu i wzysakcesoriów przycznych tym symbolem. Produktów przycznych są要做好 nie musta wyrzucać razem zwykymi opadami domowymi, lecz są最少y je oddać punktu zbiórki w celu recyklingeru urzadzenie elektrycznych elektronicznych

WAZNI OCHRONIARZE

-Przenosny PCP Powietrze Pistol Kompresor Moc operowy z albo V/110 VAC
(regulowany) moc, Lub DC 12VPojazd moc. Le reklamy Do Zarów Czy dostarczone.
- NIGDYłącatek the Przenosny kompresor bez Pierwszy _ majacy Rozpoczęty和他的 chłodzenia wentylator.
- The Przenosny kompresor jest zaprojektowany Do bezposrednio wypelnić Pistolety pneumatyczne z jakis calka cylinder Lub butelka-kum powietrze zródo w goře Do 0,5 litry (50 0 cm3) tom. To powinier uzywany Do poźwyń nurkowanie czołgi nad 500cc. Kaźdy szkoda Do kompresor Lub PCP Wiatrowka spowodowy Poprzej będny operacja Lub uzywać;będzie nie ByćPokryty przyez the Gwarancja.
- The Przenosny kompresor ma A MAKSYMALNY Ładowanie ciasnienie z 300BARów (4500 psi /30 MPa) ciasnienie. Jednakź, wiele PCP Pistolaty pneumatyczne;będzie Posiadać A bezpieczna pracujucy (działajcy) ciasnienie To jest nizzej nitz Ten - Więc DO NIE _ NADŁADOWANIE _ twoj PCP Wiatrówna.

• ZAWSZE przylegać Do the Wiatrówna producent ' S operocyjny instrukcje podczas uzywania the Przenosny kompresor Do opłata twoj PCP Wiatrówna

• To jest Zalecana To Ty przystrzejność the pozycja z the igła NA the 5s ciesznych miernik z the PCP Wiatrówka I the Jednostka ciasnienie miernik Na e _ To samo czas podczas ladowania . Zapewnić To the pozycja robinie przykroczenia 300 BARÓW (4500 psi /30 MPa). Zatrzymywać sądmuchanie powietrze Kiedy To siega 280 BARÓW (3750 psi /28 MPa)

• Do unikać the Jednostka przyegrzanie, zawsze działac the kompresor W AOCRZE wentylowany przyestrzen.

• Do nie demontować the glówny"Justostka z the Przenosny kompresor - Tam Czy bez uzytkownikka - serwisowalny'Częsci wewnątrz . Jednak, the uszczelki I the filtr sredni I fltry W the wąź gumowy montañ Móc Być zastapiony z e _ czȩci zamienne pod warunkiem,ź .

• ZAWSZE podañzoć the prymitywny bezpieczność procedury _ Kiedyławanie twoj Wiatrzowska PCP.

• Jesli przywod zasilajczy jest uszkodzony, sąȩzy go wymienci na sp przywod lub zespół dostępty u producenta lub和他的 serwisowej.

• To urzadzenia sąbyc uzywane przydzpieci w wieku od 8 lat i starsze oraz osoby o agraniczonych zdolnosciach fizycznych, sensorycznych lub umysłowych lub niedoswiadczenia i wiedzy, jestli znajduja s pod nadzorem lub zostaly poinstruowane na temat bezpiecznego uzytkowania urzadzenia i Rozumieje związane z tym zagrożenia. Dzieci nie wolno bawić są urzadzeniem. Czyszczenie i konserwacja nie mogą byc wykonywane przydzpieci bez nadzoru.

ZACHOWAJ TE INSTRUKCJE

Informacja FCC OSTROZNOŚC:

Zmiany lub modyfikacja, któreNie zostały wyraźnie zatwierdzone przyez strone odpowiedzialna za zgodnosć, moga uniewañnic uprawniena

uzytkownika do obstugi urzadzenia!

To urzadzenie jest zgodne z częcią 15 przyepsów FCC. Dziatrańie poṇastepujacym dwóm warunkom:

1) Ten produit doivent pouwodować szkodliwe zakłocenia.
2) Ten produit musi akceptować wszelkie odbierane zakłocenia, w tym zlokcenia, króre moga powodować niepoźadane dzialanie.

OSTRZEJEZENIE:

Zmiany lub modyfikacja unto produktu, które nie zostały wyrażnie zatwierdzone przystone odpowiedzialna za zgodnosć, mogą uniewaN uprawniena uzytkownika do obśgli produktu.

Notatka:

Ten produit zostal przytestowy i stwierdzono, ze spelnia ograniczenia dla urzadzen cyfrowych klasy B zgodnie z czoscią 15 przyepisów FCC. Ograniczenia te major na celu zapewnienie rozsadnej ochry王朝 przyedszkodliwymi zakłoceniami w instalacjach domowych.

Ten produkt generuje, wykorzystupe i我会emitować energia o częstotliwość radiowej, a sąsi nie zostanie zainstalowy iNie;będzie uzywany zgodnia z instrukcją,我会 powodować szkodliwe zakłocenia v komunikacja radiowej. Nie ma jeder gwarancji,źew konkretnej instalacji nie wystapią zakłocenia. Jeśli produkt powoduje szkodliwe zakłocenia w odbiorze radia lub telewizji, co myznastwierdzic poprzej wyłączenia i wȩczenie produktu, zachęca są uzytkownika do pod.§ćia przy skorygowania zakłocen za pomocząaddresses lub kilku z poniższych srodkiów.

Zmien orientacja lub połozenia anteny odbiorczyj.
Zwieksz odleglość pomiedzy produktem a odbiornikiem.
- Podłucz produkt do gniażdka w innym obwodzie niż ten, do którego podłoczony jest odbiornik.
- Skonsultuj sie ze sprezedawca lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Parametry Produktu

Model	SS-PAC03A/SS-PAC03B
Napiȩcie:	DC 12V dla akumuladora samochodowego lub 120V/230V
Moc:	350 W
Presja inflacyjna	4500 psi / 30 MPa
Tryb zatrzymania	AUTO STOP
System chłodzenia	Wbudowy wentylator chłodźcy
Akcesoria _	przewód zasilajncy *1, złącze 8mm *1, zest czȩci zamiennych *1, szczypce krokodylkoweInstrukcja *1
Metoda chłodzenia	Chłodzony wentylatorem

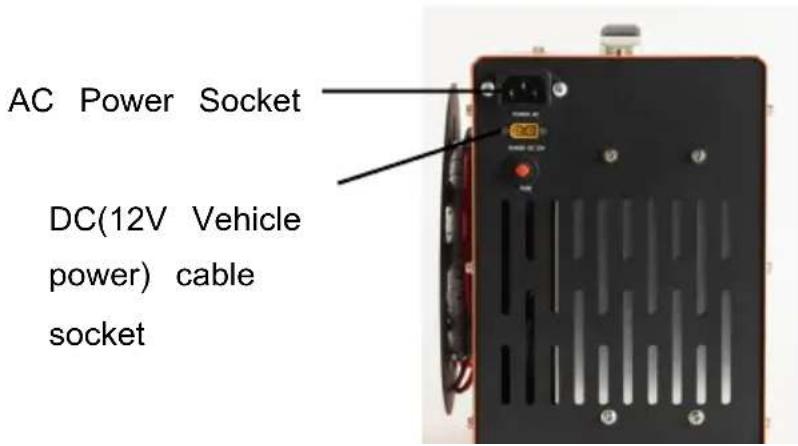

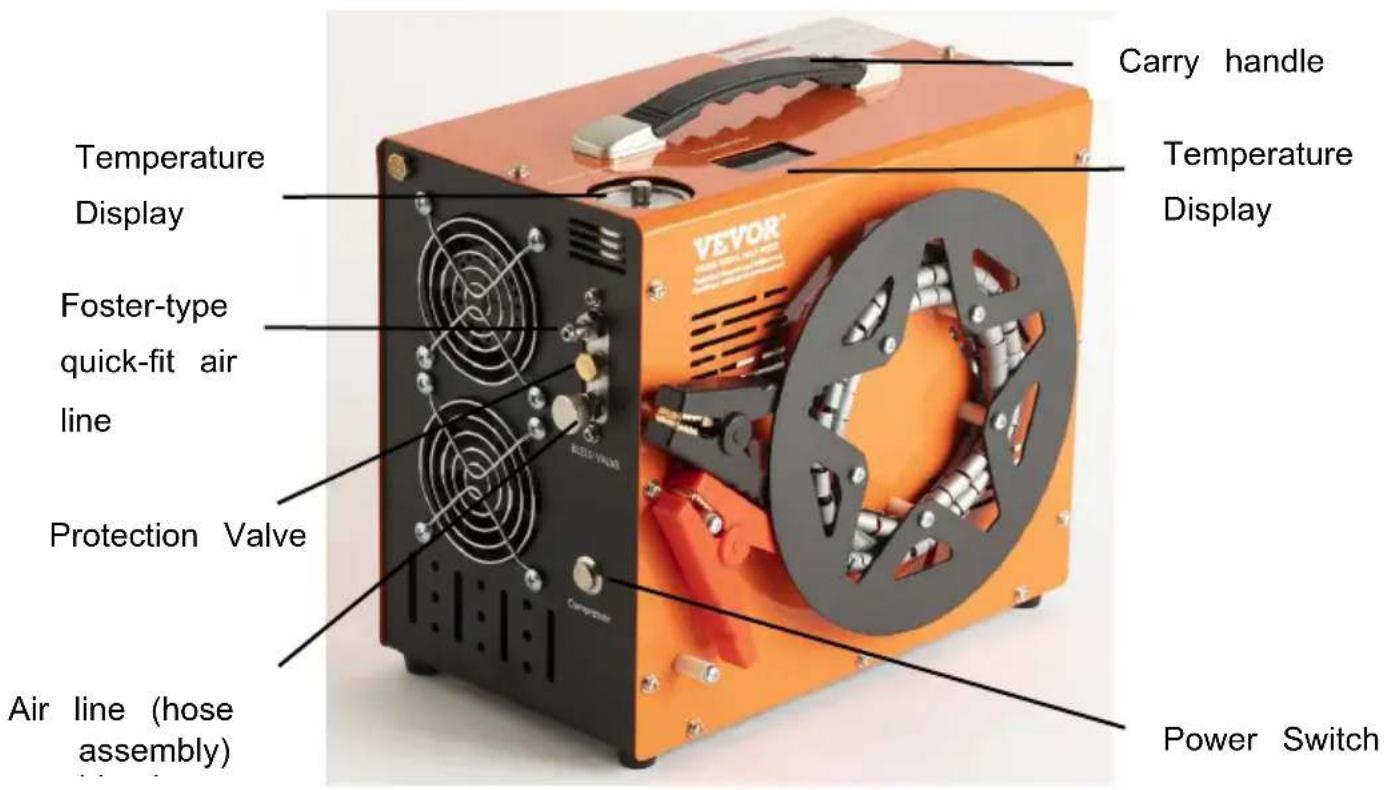

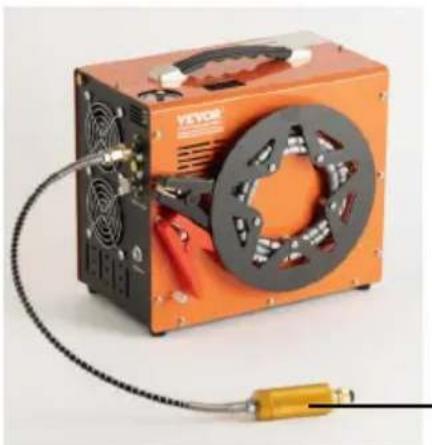

Głowne Dzialanie Czeci

Filter System

Instrukcje składania

1 . Podłucz szybkożćzȩ zȩdo cylindra wiatrówi , butli z powietrzem lub Produktory airsoftowe .	1.1
2. Podłucz kolejny koniec do gniażda wyjscie na _ przyźód z kompresor przyez A Mȩczyszna dopasowanie . Upewnić są spręȩgo zastępcze .	1.2
3 . Podłucz dostarczony Przew zasilajncy prȩdu przyemiennégo prawej stronie strona z the gló jednostka I sączyć wtyczkte trójbiegunowa do gniazdka sieciowego t .	1.3
4 . Ręcznie obracć są the i# the automatyczne wylączanie system do zędanego ciasnienia OSTRZEJEZENIE! NIGDY przypełnić the maksymalny ciasnienie z swoja butłe i wiatrówok. Maksymalne ciasnienie do unto kompresor wynosi 300 barów (30 Mpa /45 PSI ).	1.4
5 . Nacijsnij przycisk spreżarki gorze spreżarki, aby uruchomic wentylator chłodźcy. UWAGA! Wentylator musi pracowej, gdy pracuje spreżarka	1.5 2.0 2.1 2.2 2.3 2.4 2.5 2.6
6 . Zamknąć zawór odp战略布局acja na przyód z jednostki glównej, obracȩć ja kierunku zgodnym z ruchem wskazówek zegara. Wystarczy, .§będzie mocno zaciść palcem	1.6

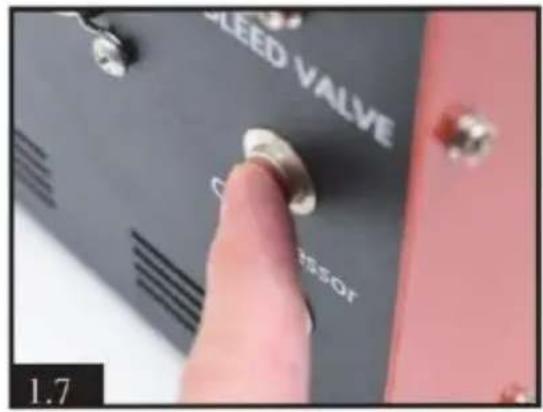

7 . Na koniec nacijsnij przyciskompresora naGORze z thegłowny Jednostka . Thekompresor Jednostka bedziezostanie slyszalnie uruchomionyrozpocznie sie proces Ładowani

Korzystanie z akumuladora samochodowej DC 12 V

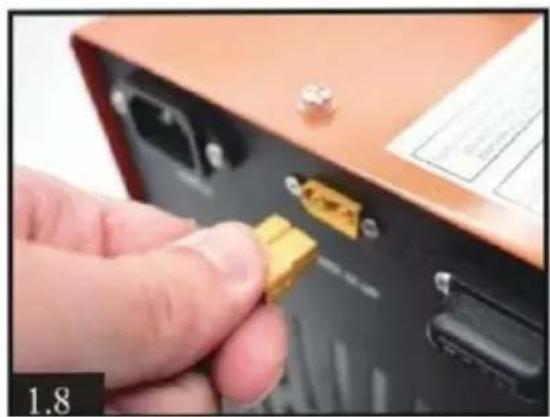

1. Ubezpieczac samochód siln pracuje. Podlacz dostarczony kabel zasilania pradem stałym sprawej stronie strona z the Gniazdo 12V.

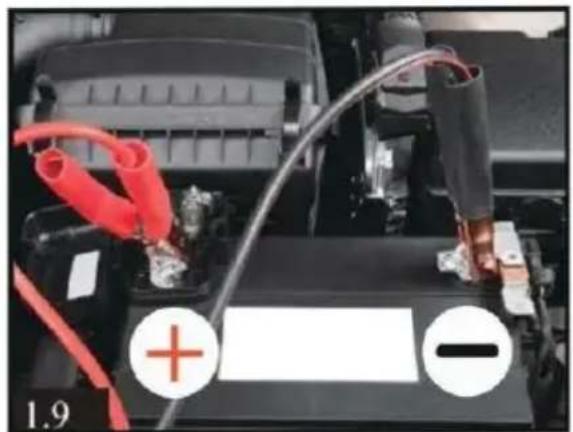

1. Podźacz czerwony klips do drugiego koniec tego kabel D the zacisk dodatni (+). z the samochód 12-woltowy bateria. Nastepnie podźacz czarny zacisk do ujemné (-) bieguna akumulatora.

The reszta operaci _ jest Tosamo Jak krok 5

NOTATKA:

Jesli temperatura robocza przyekracza 80 stopni Celsjusza, spreźta MUSI zostęc wyłoczona ręcznia. Można nacisność przyzycisk ZASILABaby spreźarka przystata dane sączć. Pozostaw wączyony wentylator chłodźcy. Uruchom ponownie funckcję spreźarki po jej ochlodzeni Sprȩzarka;będzie automatycznie wyłoczana co 30 minut, aby zaprzȩzdeniu i przyegrzaniu. Moższ ponownie uruchomic spreźarkenaciskȩzć ponownie przyzycisk ZASILANIE, jestli napelnianie powietrne zostanie zakończone.

Rutynowa konserwacja

Uwaga: sugerujemy konserwaczę poprzej wymianje pierScieni uszczelniających i usuwanie brudu co 50 sztuk napelniania butelek o pojemnosci 500 cm3 lub sącznie 50 godzin pracy.

Przed konserwacja upewnij sie, ze caße zasilanie zostalu odłaczone

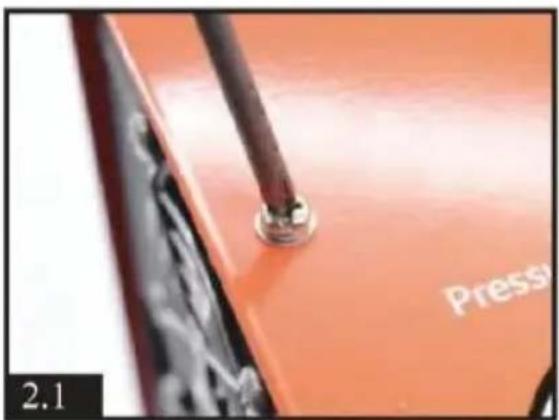

1. Poluzuj wszystkie 20 sru na szafce. (9 sztuk z przyod sztuk z tylu i 2 sztuki na Ostrożnie i powoli podnies o metalowa szafke. Uwaźaj na przyzewody wewétrzne.

2 . Poluzuj zwór jednokierunkowy (zawór zwrotny), aby sprawdzić,czy pierScién uszczeelniajacency lub spręźyna nie są uszkodzone. Oczyszcały brud i zamontuj z powrotem,który naleźny niedokrácić.	2.2
3) Poluzuj 2 Śruby rurki kondensacyjnej.	2.3
4 . Poluzuj kolejne 2 Śruby kondensacyjnej po drugiej stronie.	2.4
5 . Poluzuj 4 Śruby na cyli wysokocijsnieniowym.	2.5
6 . Sprawdźczy oring i uszczelka metalowaNie są uszkodzone, oczyść z zabrudzeń.	2.6
7 . Poluzuj 4 Śruby na cyli niskocijsnieniowym.	2.7

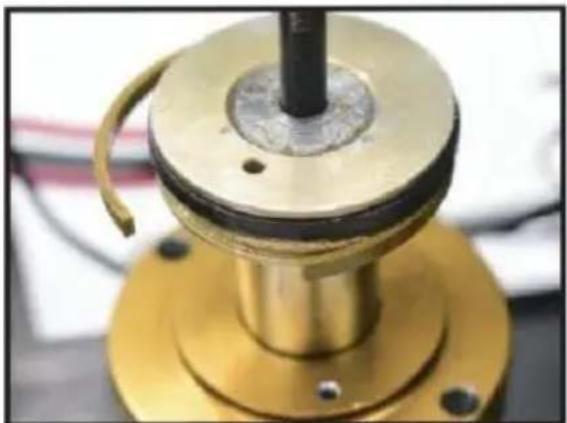

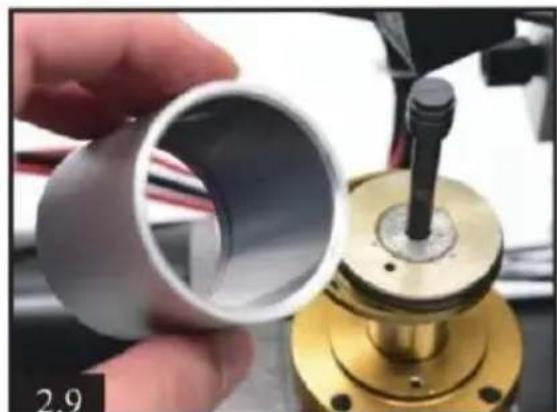

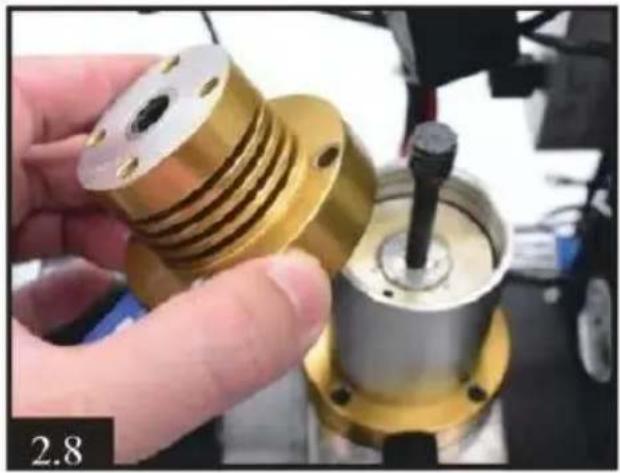

8) Zdejmij cylinder niskiego cijsnienia i sprawdź,czy tłok wysokiego cijsnienia nie jest uszkodzony. Możesz dodać troché silikonu lub oleju silnikowej na o - ring tłoka

1. Zdejmij metalowa częsć kolumny, wyczyść wegrze z brudu i oringi niskocisnieniowe,czy nie są uszkodzone. Możesz dodać tr silikonu lub oleju silnikowej na o - ring tłoka. Odalczenie jASNOSZAREGO pierścienia O-ring jest normalnym zjawisi

Montaż

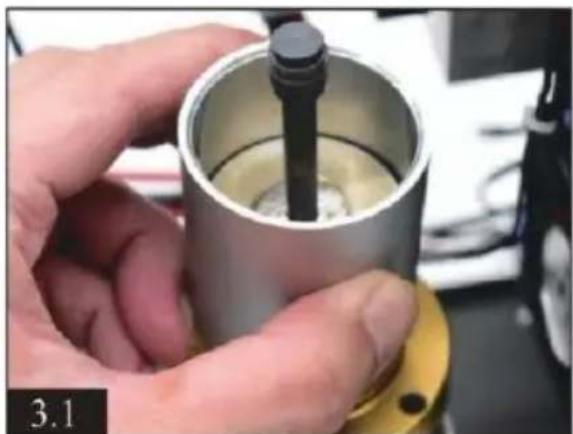

1. Ustawianie tloka w metaloczęsci kolumny. Trzymaj dolnaczȩc tloka rowno z czȩciakolumny. Upewnij sie, ze pomiedzy poszczególnymiczȩciami nie ma przyw.

2. Ustawienie cylindra niskieg cijsnienia w tłoku wysokiego cijsnienia.	3.2
3) Dokręc 4 czarne Śruby.	3.3
4) Ustawianie cylindra wysokieg cijsnienia w tłoku niskiego cijsnienia. I dokrć 4 Śruby.	3.4
5) Zamontować rurkowondensacyjnna na cylindrze.	3.5

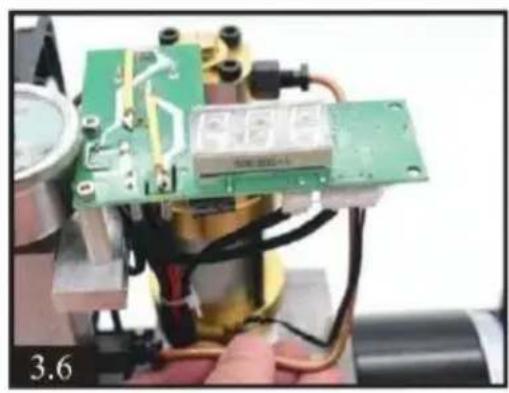

6) Zainstaluj kolejna turke kondensacyina.

Rozwiptywanie problemów

E0- Czujnik temperature jest uszkodzony.
E1- Automatycznie zatrzymuje sie, gdy temperatura przyzekroczy 85^
E2- napiecie jest nizsze niz 9,8V.
E3 - Przycisk naciskowy jest uszkodzony.
E4 — Limit czasu pracy i ciasnienie osiagaja automatyczne zatrzymanie
