Type de produit	Compresseur d'air portable pour armes PCP
Marque	Vevor
Modèle	SS-PAC03A / SS-PAC03B
Alimentation	220 V CA (ajustable) ou 12 V CC (batterie de véhicule)
Puissance	350 W
Pression maximale	300 bars (30 MPa / 4500 PSI)
Capacité de remplissage	Bouteilles jusqu'à 0,5 L (500 cc)
Système d'arrêt automatique	Oui, pression réglable (arrêt à la pression souhaitée)
Refroidissement	Ventilateur intégré
Protection thermique	Arrêt automatique à 85°C
Minuteur de sécurité	Arrêt automatique toutes les 30 minutes
Affichage des codes d'erreur	E0 (capteur température), E1 (température >85°C), E2 (tension <9,8 V), E3 (bouton pression), E4 (délai et pression atteinte)
Alimentation DC	Câble avec pinces crocodile (rouge positif, noir négatif)
Alimentation AC	Cordon secteur avec fiche à 3 broches
Accessoires inclus	Cordon d'alimentation, connecteur 8 mm, pièces de rechange (joints toriques), pince crocodile, manuel
Entretien recommandé	Changer les joints toriques et nettoyer toutes les 50 remplissages ou 50 heures de travail
Pièces détachées disponibles	Joints toriques, filtres, clapet anti-retour
Réparabilité	Entretien utilisateur possible (joints, filtres) ; pas de pièces réparables à l'intérieur de l'unité principale
Sécurité	Ne pas dépasser la pression maximale de l'arme ; utiliser dans un espace bien aéré ; enfants à partir de 8 ans sous surveillance
Conformité	FCC Partie 15, directive DEEE 2012/19/CE
Garantie	Certificat de garantie électronique inclus (VEVOR)

FOIRE AUX QUESTIONS - SS-PAC03B Vevor

Quelles sont les alimentations possibles pour le compresseur Vevor SS-PAC03B ?

Le compresseur peut fonctionner sur 220 V CA (ajustable) via le cordon secteur fourni, ou sur 12 V CC à partir d'une batterie de véhicule via le câble avec pinces crocodile.

Quelle est la pression maximale de cet compresseur ?

La pression maximale est de 300 bars (30 MPa / 4500 PSI). Ne dépassez jamais la pression recommandée pour votre arme PCP.

Comment utiliser l'arrêt automatique ?

Tournez manuellement l'aiguille du système d'arrêt automatique à la pression souhaitée (max 300 bars). Le compresseur s'arrêtera automatiquement lorsque cette pression sera atteinte.

Quelle est la capacité de remplissage maximale ?

Le compresseur est conçu pour remplir des bouteilles d'air comprimé jusqu'à 0,5 L (500 cc). Ne pas utiliser pour des réservoirs de plongée de plus de 500 cc.

Comment entretenir le compresseur ?

Il est recommandé de changer les joints toriques et de nettoyer les pièces internes toutes les 50 remplissages de bouteille de 500 cc ou toutes les 50 heures de fonctionnement. Consultez le manuel pour les étapes de démontage.

Que faire si le compresseur surchauffe ?

Le compresseur s'arrête automatiquement si la température dépasse 85°C. Laissez le ventilateur de refroidissement en marche jusqu'à ce que l'appareil refroidisse, puis redémarrez en appuyant sur le bouton POWER. Il s'arrête aussi toutes les 30 minutes pour éviter la surcharge.

Que signifient les codes d'erreur E0, E1, E2, E3, E4 ?

E0 : capteur de température défectueux. E1 : température interne supérieure à 85°C (arrêt automatique). E2 : tension d'alimentation inférieure à 9,8 V. E3 : bouton de pression défectueux. E4 : délai de travail atteint et pression d'arrêt atteinte.

Le compresseur peut-il être utilisé par des enfants ?

Oui, les enfants âgés de 8 ans et plus peuvent l'utiliser sous surveillance, à condition d'avoir reçu des instructions sur l'utilisation en sécurité et de comprendre les dangers.

Quels accessoires sont fournis avec le compresseur ?

Le kit comprend : un cordon d'alimentation secteur, un câble CC avec pinces crocodile, un connecteur 8 mm, un jeu de pièces de rechange (joints toriques) et le manuel d'utilisation.

Comment utiliser l'alimentation sur batterie de voiture ?

Assurez-vous que le moteur de la voiture tourne. Connectez le câble CC à la prise 12 V du compresseur, puis la pince rouge à la borne positive (+) de la batterie et la pince noire à la borne négative (-). Suivez ensuite les mêmes étapes que pour l'alimentation secteur.

MODE D'EMPLOI SS-PAC03B Vevor

Avertissement : Pour réduire le risque de blessure, l'ut doit dire attentivement le manuel d'instructions.

ÉLIMINATION CORRECTE Ce produit est soumis aux dispositions de la directeuropeanne 2012/19/CE. Le symbole représentant un poubelle barrée indique que le produit nécessite une d'élective des déchets dans l'Unionuropeanenne. Ces s'applique au produit et à tous les accessoires marqués symbole. Les produits marqués comme tels ne peuvent être jetés avec les ordures menagères normales, mais être déposés dans un point de collecte pour le recyclage appareils électriques et électroniques.

GARANTIES IMPORTANTES

• Le compresseur portable pour pistolet à air comprimé (PCP) peut fonctionner soit avec une alimentation de 220 V (ajustable), soit avec une alimentation de 12 V CC provenant d'un véhicule. Les câbles pour les systèmes sont fournis. Ne démarrez JAMAIS le compresseur portable sans avoir d'abord démarré son ventilateur de refroidissement.
• Le compresseur portable est conçu pour remplir directement des armes à air comprimé avec un réservoir intégré ou une bouteille d'air comprimé d'un volume maximal de 0,5 litre (500 cc). Il ne doit pas être utilisé pour remplir des réservoirs de plongée autonome de plus de 500 cc. Tout dommage au compresseur ou au pistolet à air comprimé causé par une utilisation incorrecte ne sera pas couvert par la garantie. ● Le compresseur portable a une pression de charge maximale de 300 bars (4 500 psi / 30 MPa). Cependant, de nombreux pistolets à air comprimé ont une pression de service (de fonctionnement) inférieure à celle-ci. Par conséquent, NE SURCHARGEZ PAS votre pistolet à air comprimé.
• Respectez TOUJOURS les instructions du fabricant du pistolet à air comprimé lors de l'utilisation du compresseur portable pour charger votre pistolet à air comprimé.
• Il est recommandé d'observer la position de l'aiguille sur le manomètre du pistolet à air comprimé et sur le manomètre de l'unité en même temps pendant le chargement. Assurez-vous que la position ne dépasse pas 300 bars (4 500 psi / 30 MPa). Arrêtez de souffler de l'air lorsqu'elle atteint 280 bars (3 750 psi / 28 MPa).
• Pour éviter la surchauffe de l'unité, faites toujours fonctionner le compresseur dans un espace bien ventilé.
• Ne démontez pas l'unité principale du compresseur portable - il n'y a aucune pièce réparable par l'utilisateur à l'intérieur. Cependant, les joints et le moyen filtrant et les filtres dans l'assemblage du tuyau peuvent être remplacés avec les pièces de rechange fournies.
• TOUJOURS suivre les procédures de sécurité de base lors du gonflage de votre arme à air PCP.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son agent de service.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

CONSERVEZ CES INSTRUCTIONS

Informations FCC

PRUDENCE :

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

AVERTISSEMENT :

Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.

Note :

Ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Paramètres du produit

Modèle	SS-PAC03A/SS-PAC03B
tension:	DC 12 V pour batterie de voiture ou AC 12 V.
Pouvoir:	350W
Pression de gonflage	4500psi/30mpa
Mode arrêt	AUTO-STOP
Système de refroidissement	Refroidissement par ventilateur intégré
Accessoires _	cordon d'alimentation * 1, connecteur 8 mm combinaison de pieces de rechange * 1, pi crocodile * 1 manuel * 1
Méthode de refroidissement	Refroidi par ventilateur

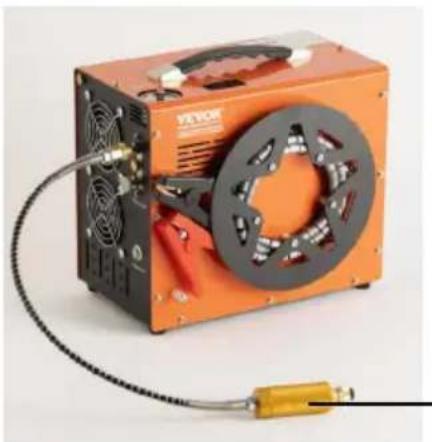

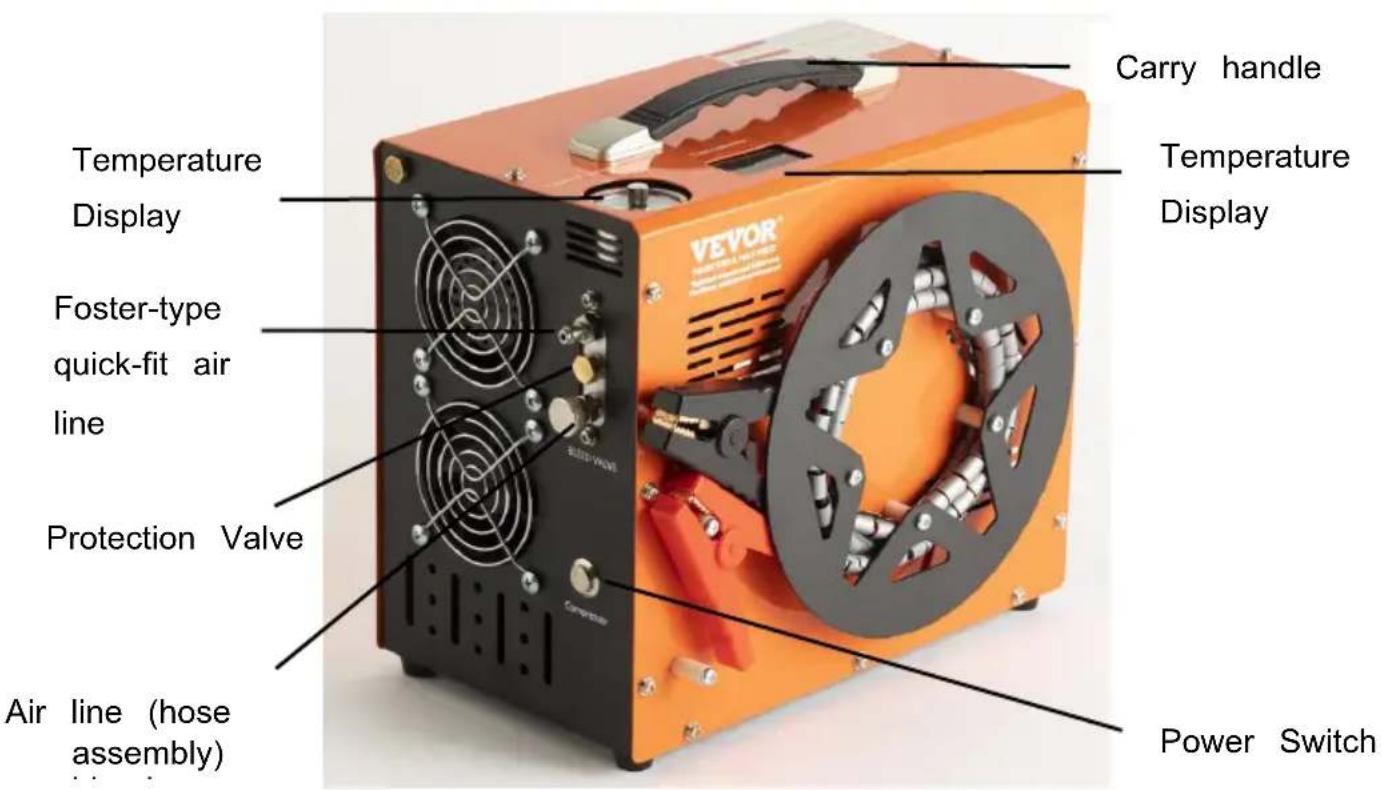

FONCTIONNEMENT PRINCIPAL - LES PIÈCES

DC (12V véhicule)

câble d'alimentation

prise

système de filtration

Instructions de montage

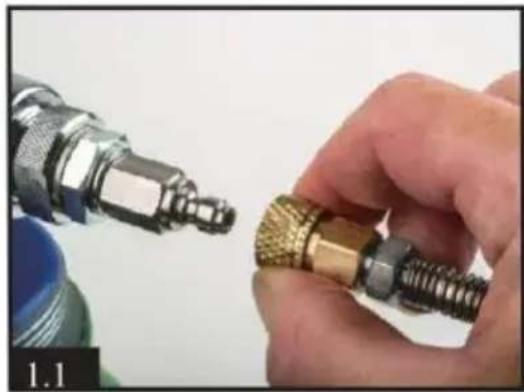

1. Connectez le coupleur femelle à votre cylindre, bouteille d'air ou produit Airsoft.

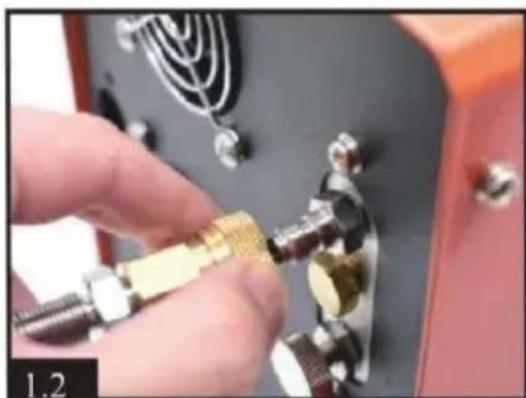

1. Connectez l'autre extrémité au port de sortie du compresseur à l'aide d'un raccord mâle. Assurez-vous que le raccordement est bien fixé.

3 . Connectez le Cordon d'alimentation secteur à droite côté de le principal unité et connecter la fiche à trois broci à la prise secteur t .	1.3
4 . Manuellement tourner le aiguille de le arrêt automatique système à la pression souhaité AVERTISSEMENT! JAMAIS déborder le maximum pression de votre cylindre et v arme à air comprimé. La press maximale pour cela compresseu est de 300 bars (30 Mpa /450 PSI ) .	1.4
5 . Appuyez sur le bouton Compresseur situé sur le dessi du compresseur pour démarrer ventilateur de refroidissement. ATTENTION! Le ventilateur doit fonctionner lorsque le compresseur fonctionne .	1.5 1.6
6 . Fermez la vanne de purge du devant de l'unité principale la tournant dans le sens des aiguilles d'une montre. Il suffit le serrer avec les doigts .

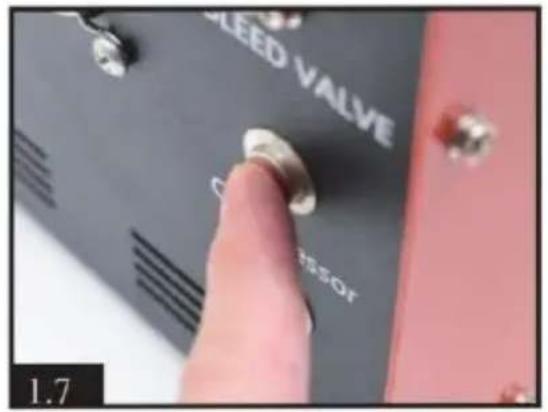

1. Enfin, appuyez sur le bouton d'alimentation du compresseur sur l'unité principale. Le compresseur démarre de manière audible et le processus de remplissage commence.

Utilisation de l'alimentation de la batterie de voiture DC 12 V

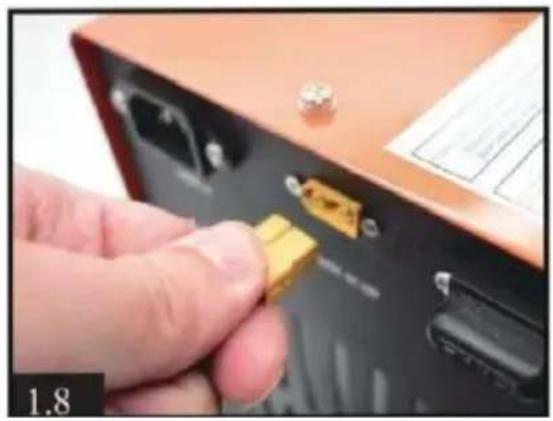

1. Assurez-vous que le moteur de la voiture tourne. Connectez le câble d'alimentation CC fourni au côté droit de la prise 12 V.

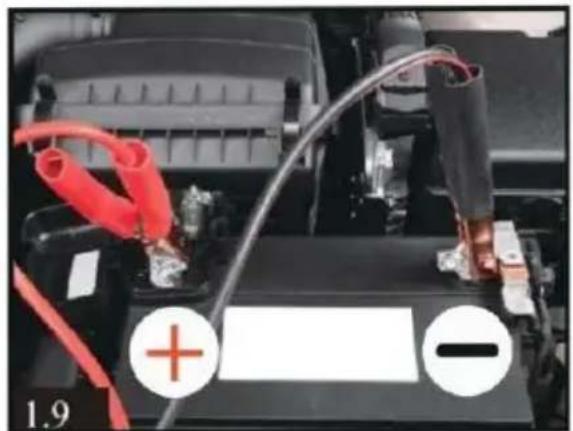

1. Connectez le clip rouge à l'extrémité du câble à la borne positive (+) de la batterie 12 V de la voiture. Ensuite, connectez le clip noir à la borne négative (-) de la batterie.

Le fonctionnement est le même que l'étape 5.

REMARQUE :

Si la température de fonctionnement dépasse 80 degrés Celsius, le compresseur DOIT être éteint manuellement. Vous pouvez appuyer sur le bouton POWER pour arrêter le compresseur. Laissez le ventilateur de refroidissement fonctionner. Redémarrez le compresseur une fois qu'il a refroidi.

Le compresseur s'éteindra automatiquement toutes les 30 minutes pour éviter la surcharge et la surchauffe. Vous pouvez redémarrer le compresseur en appuyant à nouveau sur le bouton POWER si le remplissage d'air n'est pas terminé.

Maintenance de routine

Remarque : nous vous suggérons d'effectuer l'entretien en changeant les joints toriques et en éliminant la saleté toutes les 50 pièces de remplissage de bouteille de 500 cc ou 50 heures de travail cumulées.

Assurez-vous que toute l'alimentation est coupée avant la maintenance !

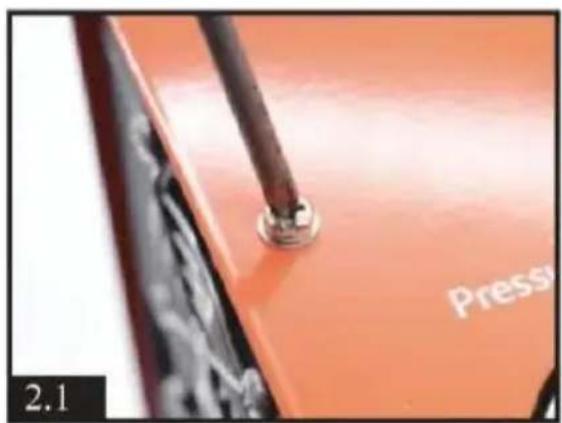

1. Desserrez les 20 vis du meuble. (9 pièces à l'avant, 9 pièces à l'arrière et 2 pièces sur le dessus). Soulevez toute l'armoire métallique avec précaution et lentement. Faites attention aux fils internes.

2 . Desserrez le clapet anti-retour (clapet anti-retour) pour voir si le joint torique dessort est endommagé. Nettoyez toute la saleté et remontez-la, qui doit être desserrée un peu.
3) Desserrez les 2 vis du t de condensation.
4 . Desserrez les 2 autres du tube de condensation de l'autre côte.	2.4
5 . Desserrez les 4 vis du cylindre haute pression.	2.5
6 . Vérifiez si le joint torique le joint métallique sont endommages, nettoyez toute saleté.	2.6
7 . Desserrez les 4 vis du cylindre BASSE pression.	2.7

8) Retirez le cylindre basse pression, vérifiez que le piston haute pression n'est pas endommagé. Vous pouvez ajouter un peu de silicone ou d'huile moteur sur le joint torique du piston.

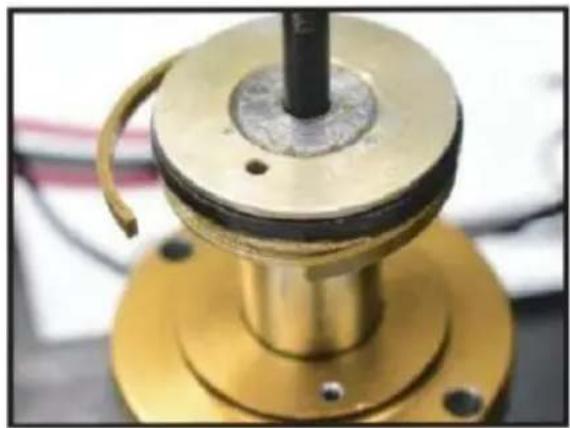

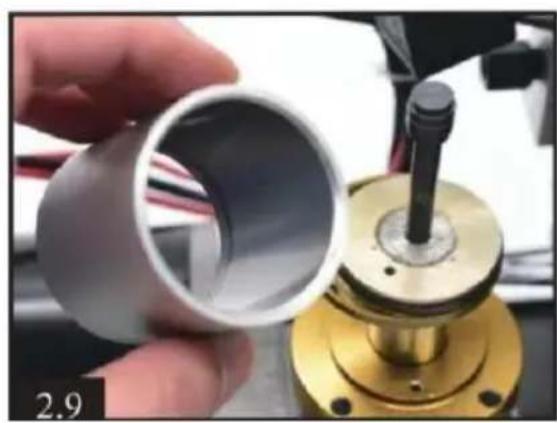

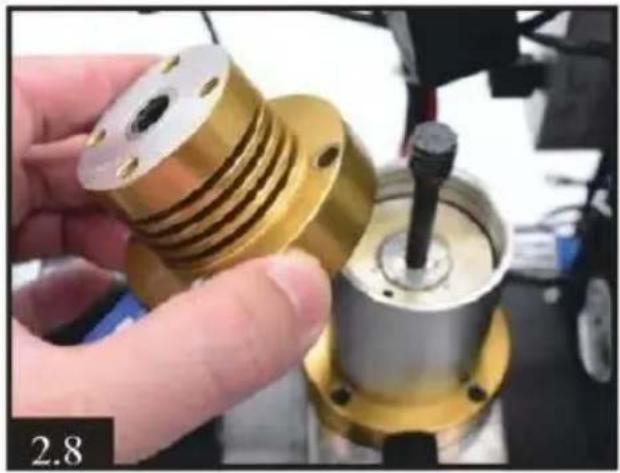

1. Retirez la partie métallique de la colonne, nettoyez la saleté à l'intérieur et vérifiez les joints toriques basse pression s'ils sont endommagés. Vous pouvez ajouter un peu de silicone ou d'huile sur le joint torique du piston. Il est normal que le joint torique gris clair soit déconnecté.

Assemblage

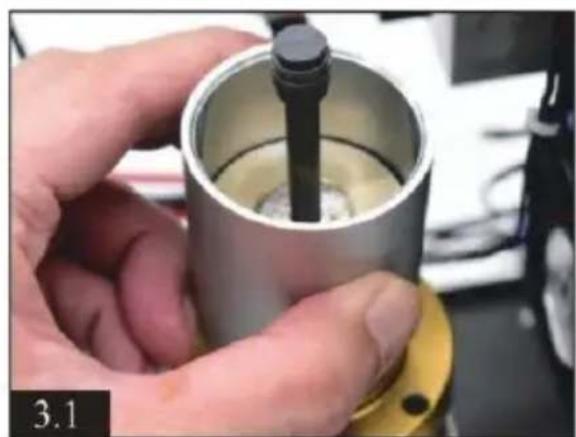

1. Placement du piston dans la partie métallique de la colonne : gardez le bas du piston contre la partie de la colonne. Assurez-vous qu'il n'y a pas d'espace entre chaque pièce.

2 . Placer le cylindre basse pression dans le piston haute pression.	3.2
3) Serrez les 4 vis noires.	3.3
4) Placer le cylindre haute pression dans le piston basse pression. Et serrez les 4 vis.	3.4
5) Installez le tube de condensation sur le cylindre.	3.5

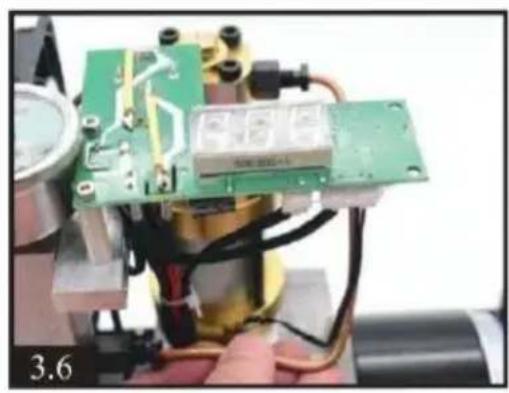

6) Installez un autre tube de condensation.

Dépannage

E0 - Le capteur de température est défectueux. E1 - S'arrête automatiquement lorsque la température dépasse 85°C ou est inférieure à 9,8 V. E3 - Le bouton pression est défectueux. E4 - Le délai de travail et la pression atteignent l'arrêt automatique.
