Producttype	Draagbare luchtcompressor voor PCP-wapens
Merk	Vevor
Model	SS-PAC03A / SS-PAC03B
Stroomvoorziening	220 V AC (instelbaar) of 12 V DC (voertuigbatterij)
Vermogen	350 W
Maximale druk	300 bar (30 MPa / 4500 PSI)
Vulcapaciteit	Flessen tot 0,5 L (500 cc)
Automatisch uitschakelsysteem	Ja, instelbare druk (stopt bij gewenste druk)
Koeling	Ingebouwde ventilator
Thermische beveiliging	Automatische uitschakeling bij 85°C
Veiligheidstimer	Automatische uitschakeling elke 30 minuten
Foutcodeweergave	E0 (temperatuursensor), E1 (temperatuur >85°C), E2 (spanning <9,8 V), E3 (drukknop), E4 (tijd en druk bereikt)
DC-stroomvoorziening	Kabel met krokodillenklemmen (rood positief, zwart negatief)
AC-stroomvoorziening	Netsnoer met 3-pins stekker
Inbegrepen accessoires	Voedingskabel, 8 mm connector, reserveonderdelen (O-ringen), krokodillenklem, handleiding
Aanbevolen onderhoud	O-ringen vervangen en reinigen elke 50 vullingen of 50 werkuren
Reserveonderdelen beschikbaar	O-ringen, filters, terugslagklep
Repareerbaarheid	Gebruikersonderhoud mogelijk (O-ringen, filters); geen repareerbare onderdelen in de hoofdeenheid
Veiligheid	Overschrijd de maximale druk van het wapen niet; gebruik in een goed geventileerde ruimte; kinderen vanaf 8 jaar onder toezicht
Conformiteit	FCC Deel 15, AEEA-richtlijn 2012/19/EC
Garantie	Elektronisch garantiecertificaat inbegrepen (VEVOR)

Veelgestelde vragen - SS-PAC03B Vevor

Wat zijn de mogelijke stroomvoorzieningen voor de Vevor SS-PAC03B compressor?

De compressor kan werken op 220 V AC (instelbaar) via het meegeleverde netsnoer, of op 12 V DC vanaf een voertuigbatterij via de kabel met krokodillenklemmen.

Wat is de maximale druk van deze compressor?

De maximale druk is 300 bar (30 MPa / 4500 PSI). Overschrijd nooit de aanbevolen druk voor uw PCP-wapen.

Hoe gebruik ik de automatische uitschakeling?

Draai handmatig de naald van het automatische uitschakelsysteem naar de gewenste druk (max 300 bar). De compressor stopt automatisch wanneer deze druk is bereikt.

Wat is de maximale vulcapaciteit?

De compressor is ontworpen om persluchtflessen tot 0,5 L (500 cc) te vullen. Niet gebruiken voor duikflessen groter dan 500 cc.

Hoe onderhoud ik de compressor?

Het wordt aanbevolen om de O-ringen te vervangen en de interne onderdelen te reinigen elke 50 vullingen van een 500 cc fles of elke 50 uur gebruik. Raadpleeg de handleiding voor demontagestappen.

Wat te doen als de compressor oververhit raakt?

De compressor stopt automatisch als de temperatuur boven 85°C komt. Laat de koelventilator draaien tot het apparaat is afgekoeld en start opnieuw door op de POWER-knop te drukken. Hij stopt ook elke 30 minuten om overbelasting te voorkomen.

Wat betekenen de foutcodes E0, E1, E2, E3, E4?

E0: defecte temperatuursensor. E1: interne temperatuur boven 85°C (automatische uitschakeling). E2: voedingsspanning onder 9,8 V. E3: defecte drukknop. E4: werktijd bereikt en stopdruk bereikt.

Kan de compressor worden gebruikt door kinderen?

Ja, kinderen van 8 jaar en ouder kunnen het onder toezicht gebruiken, mits ze instructies hebben gekregen over veilig gebruik en de gevaren begrijpen.

Welke accessoires worden meegeleverd met de compressor?

De set bevat: een netsnoer, een DC-kabel met krokodillenklemmen, een 8 mm connector, een set reserveonderdelen (O-ringen) en de gebruikershandleiding.

Hoe gebruik ik de stroomvoorziening op een auto-accu?

Zorg ervoor dat de automotor draait. Sluit de DC-kabel aan op de 12 V-ingang van de compressor, en sluit vervolgens de rode klem aan op de positieve (+) pool van de accu en de zwarte klem op de negatieve (-) pool. Volg daarna dezelfde stappen als voor netvoeding.

GEBRUIKSAANWIJZING SS-PAC03B Vevor

Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.

CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese eenAPEte afvalinzameling vereist. Dit geldt voor het en alle accessoires die met dit symbool zichn gemarkle Producten die als zodanig gemarkeerd zichn, mogen nie het normaleuisvuiI worden weggegooid, maar要去en een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

BELANGRIJKE VEILIGHEIDSMAATREGELEN

• De draagbare PCP-luchtcompressor kan worden gebruikt met wisselstroom (verstelbaar) of gelijkstroom 12V van een voertuig. Beide voedingssystemen worden meegeleverd.
• Start de draagbare compressor NOOIT zonder eerst de koelventilator te hebben gestart.
• De draagbare compressor is ontworpen om luchtgeweren met een geïntegreerde cilinder of buddyfles direct te vullen tot een volume van 0,5 liter (500 cc). Het mag niet worden gebruikt voor het vullen van duikflessen groter dan 500 cc. Schade aan de compressor of het PCP-luchtgeweer veroorzaakt door onjuiste bediening of gebruik valt niet onder de garantie.
• De draagbare compressor heeft een maximale laaddruk van 300 bar (4500 psi / 30 MPa). Veel PCP-luchtgeweren hebben echter een veilige werkdruk die lager is dan dit. Laad uw PCP-luchtgeweer dus NIET te veel op.
• Volg ALTIJD de operationele instructies van de fabrikant van het luchtgeweer bij het gebruik van de draagbare compressor om uw PCP-luchtgeweer te vullen.
• Het wordt aanbevolen om tijdens het laden zowel de positie van de naald op de manometer van het PCP-luchtgeweer als de manometer van de compressor in de gaten te houden. Zorg ervoor dat de druk niet boven 300 bar (4500 psi / 30 MPa) uitkomt. Stop met het vullen wanneer de druk 280 bar (3750 psi / 28 MPa) bereikt.
• Om oververhitting van het apparaat te voorkomen, moet u de compressor altijd in een goed geventileerde ruimte gebruiken.
• Demonteer de hoofdeenheid van de draagbare compressor niet; er bevinden zich geen door de gebruiker te onderhouden onderdelen in. De afdichtingen, het filtermateriaal en de filters in de slangmontage kunnen echter worden vervangen met de meegeleverde reserveonderdelen.
• Volg ALTIJD de basisveiligheidsprocedures bij het vullen van uw PCP-luchtbuks.
• Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of een speciaal snoer dat verkrijgbaar is bij de fabrikant of de serviceagent.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, als zij onder toezicht of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES

FCC-informatie VOORZICHTIGHEID:

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is

onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking:

Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en aan te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Productparameters

Model	SS-PAC03A/SS-PAC03B
Spanning:	DC 12V voor autoaccu of AC 120V/230V
Stroom:	350W
Inflatie druk	4500 psi / 30 MPa
Stopmodus	AUTO STOP
Koelsystem	Ingebouwde ventilatorkoeling
Een accessoires	netsnoer *1, 8 mm connector *1, pak me reserveonderdelen *1, krokodillentang*1 Handleiding *1
Koelmethode	Ventilator gekoeld

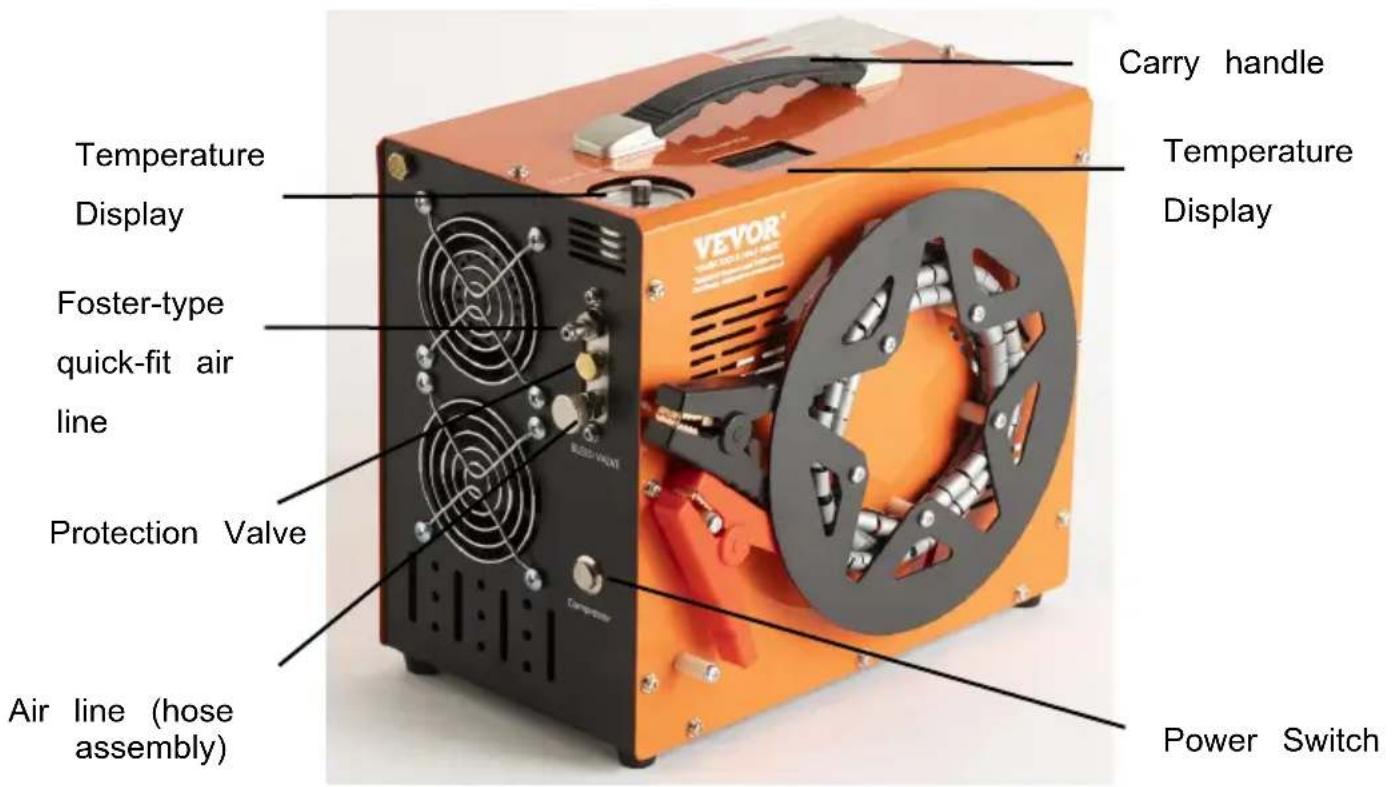

BELANGRIJKSTE WERKINGSONDERDELEN

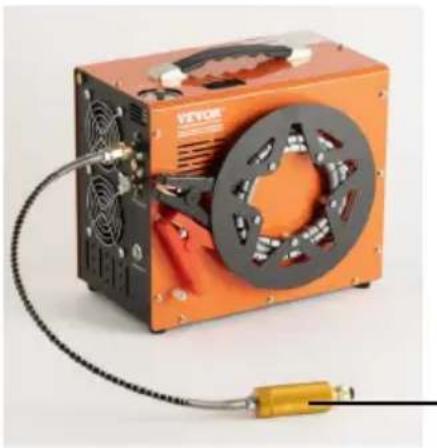

Filtersysteem

Montage-instructies

1 . Sluit de vrouwelijk selnkoppeling aan op uw luchtbuksilinder , luchtfles of Airsoft -producten.
2. Sluit een ander eind Foster op de uitgang op de voorkant compressor via A mannelijk passend . Zorg ervoor dat de pleegkoppeling .
3 . Sluit de meegeleverde aan Netsnoer maarrecht s Kant v de voornaamst eenheid En aansluiten de driopolige stekker het stopcontact t .	1.3
4 . Handmatig draaien de naa van de automatische uitschakeli system op de gewenste druk. WAARSCHUWING! NOOIT overvullen de maximaal druk van uw cilinder en luchtb De maximale druk hiervoor compressor bedraagt 300 bar (MPa /4500 PSI ).	1.4
5 . Druk op de Compressor-kn bovenop de compressor om de koelventilator te starten. AANDACHT! De ventilator要去 draaien als de compressor wer	1.5
6 . Sluit het ontluchtingsventiel de voorkant van de hoofdeenhede door deze met de klok mee te draaien. Het hooft alleen maar vingervast te+zijn.	1.6

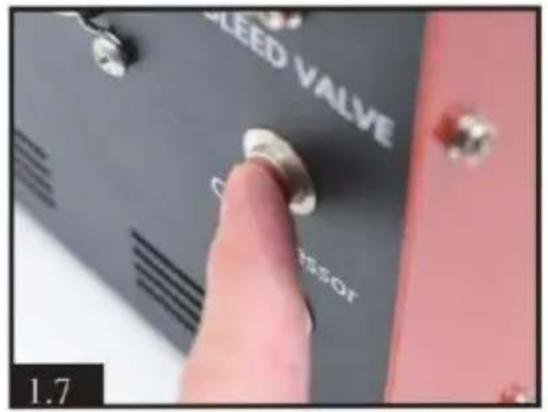

7. Druk ten slotte op de Compressor-knop bovenaan de voornaamste eenheid. De compressoreenheid zal hoorbaar aanslaan en het laadproces begint.

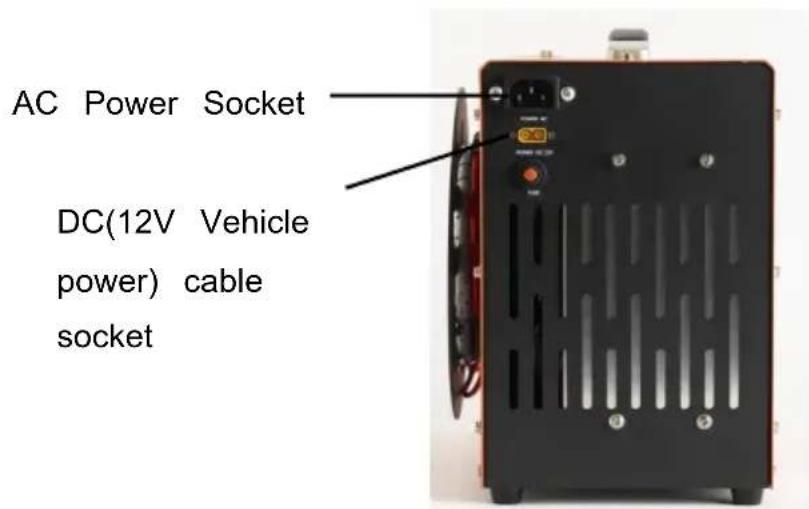

Gebruik van DC 12V auto-accuvoeding

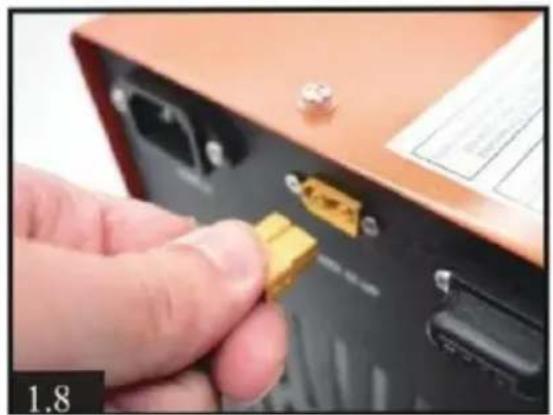

1. Verzeker dat de automotor draait. Sluit de meegeleverde gelijkstroomkabel aan op de rechterkant van het 12V-stopcontact.

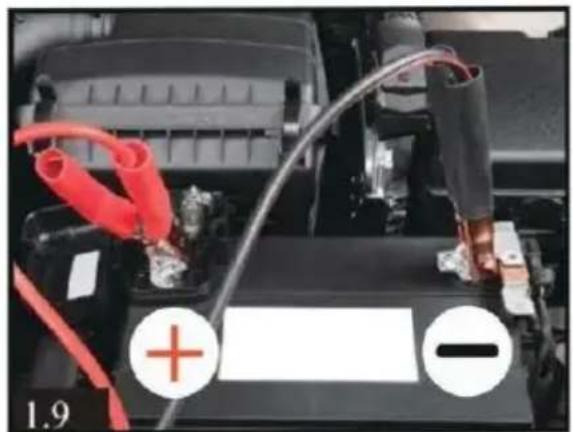

1. Sluit de rode clip aan het einde van deze kabel aan op de positieve (+) aansluiting van de auto-accu (12 volt). Verbind de zwarte clip met de negatieve pool van de batterij. De rest van de werking is dezelfde als stap 5.

OPMERKING:

Als de werktemperatuur hoger is dan 80 graden Celsius, MOET de compressor handmatig worden uitgeschakeld. U kunt op de AAN/UIT-knop drukken om de compressor te laten stoppen. Laat de koelventilator draaien. Start de compressorfunctie opnieuw zodra de compressor is afgekoeld.

De compressor wordt elke 30 minuten automatisch uitgeschakeld om overbelasting en oververhitting te voorkomen. U kunt de compressor opnieuw opstarten door nogmaals op de POWER-knop te drukken als het luchtvullen nog niet is voltooid.

Gepland onderhoud

Opmerking: wij raden u aan onderhoud uit te voeren door de O-ring te vervangen en vuil te verwijderen elke 50 stuks 500cc-flesvulling of cumulatief 50 werkuren.

Zorg ervoor dat alle stroom is uitgeschakeld voor onderhoud!

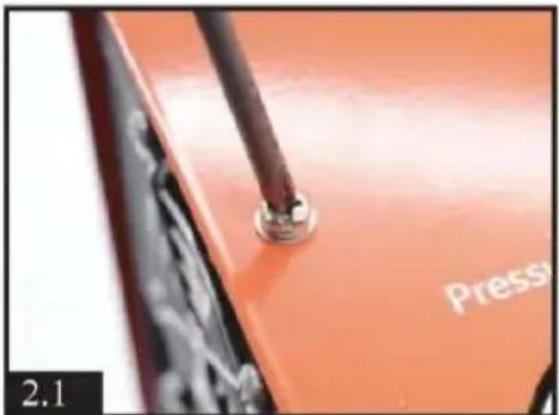

1. Draai alle 20 schroeven op de kast los (9 aan de voorkant, 9 aan de rechterkant en 2 aan de bovenkant). Pak de hele metalen kast voorzichtig en langzaam op. Wees voorzichtig met de interne draden.

2 . Draai de eenrichtingsklep (terugslagklep) los om te zie of de o - ring of veer beschadigd is. Maak al het schoon en monteer hem teru deze要去 nog een beetje worden vastgedraaid.	2.2
3) Draai de twee schroeven van de condensatiebuis los.	2.3
4 . Draai de andere 2 stuk schroeven van de condensatiebuis aan deande Kant los.	2.4
5 . Draai de 4 stuks schroe op de hagedrukcilinder los.	2.5
6 . Kijk of de O - ring en metalen pakking beschadigdijken, verwijder al het vuil.	2.6
7 . Draai de 4 stuks schroe op de lagedrukcilinder los.	2.7

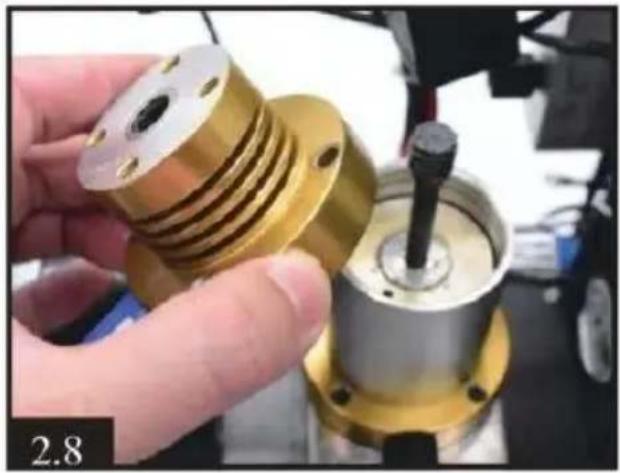

8) Verwijder de lagedrukcilinder en controleer of de hogedrukzuiger beschadigd is. U kunt een beetje siliconenmotorolie op de O-ring van de zuiger toevoegen.

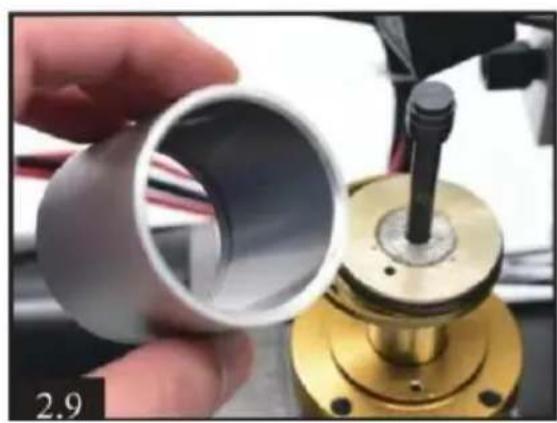

1. Verwijder het metalen onderdeel van de kolom, verwijder het de binnenkant en controleer of de lagedruk-O-ringen beschadigd zijn. Voeg een beetje siliconen- of motorolie toe aan de O-ring van de zuiger.

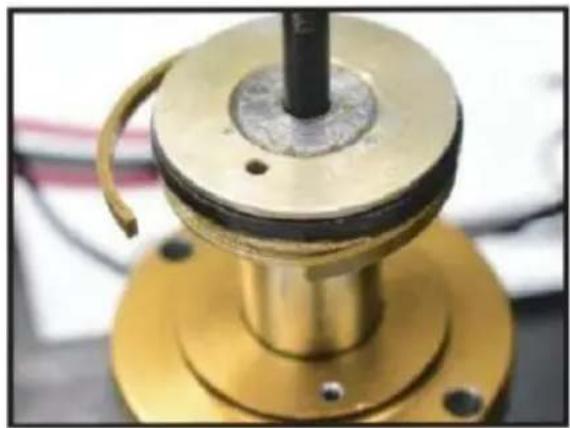

Het is normaal als u merkt dat de lichtgrijze O-ring los zit.

Montage

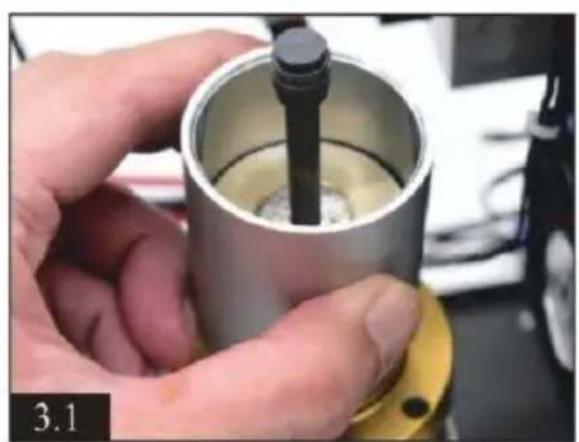

1. Plaats de zuiger in het onderdeel van de kolom. Houd de onderkant van de zuiger gelijk met het kolomonderdeel. Zorg ervoor dat er geen openingen tussen de onderdelen zitten.

2 . Hetplaatsen van de lagedrukcilinder in de hogedrukzuiger.
3) Draai de 4 zwarte schroeve vast.
4) Hetplaatsen van de hogedrukcilinder in de lagedrukzuiger. En draai de 4 schroeven vast.
5) Installeer de condensatiebuis op de cilinder.

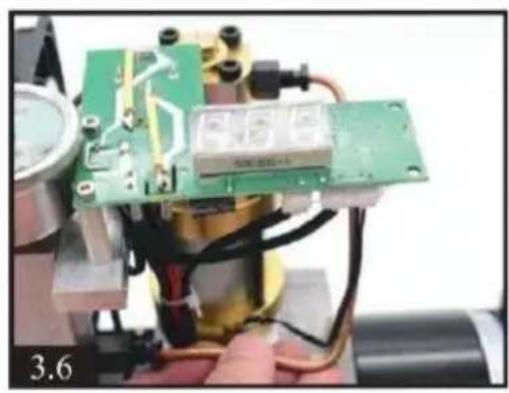

6) Installeer nog een condensatiebuis.

Probleemoplossen

E0 - De temperatuursensor is defect.

E1 - Stopt automatisch wanneer de temperatuur hoger is dan 85°C. - Spanning is lager dan 9,8 V. E3 - De drukknop is defect. E4 - Werktijdlimiet en druk bereiken automatische stop.
