Produkttyp	Tragbarer Luftkompressor für PCP-Waffen
Marke	Vevor
Modell	SS-PAC03A / SS-PAC03B
Stromversorgung	220 V AC (einstellbar) oder 12 V DC (Fahrzeugbatterie)
Leistung	350 W
Maximaldruck	300 Bar (30 MPa / 4500 PSI)
Füllkapazität	Flaschen bis 0,5 L (500 cc)
Automatisches Abschaltsystem	Ja, einstellbarer Druck (Abschaltung bei gewünschtem Druck)
Kühlung	Integrierter Lüfter
Überhitzungsschutz	Automatische Abschaltung bei 85°C
Sicherheitstimer	Automatische Abschaltung alle 30 Minuten
Fehlercodeanzeige	E0 (Temperatursensor), E1 (Temperatur >85°C), E2 (Spannung <9,8 V), E3 (Drucktaste), E4 (Zeitüberschreitung und Druck erreicht)
DC-Stromversorgung	Kabel mit Krokodilklemmen (rot positiv, schwarz negativ)
AC-Stromversorgung	Netzkabel mit 3-poligem Stecker
Enthaltenes Zubehör	Netzkabel, 8-mm-Anschluss, Ersatzteile (O-Ringe), Krokodilklemme, Handbuch
Empfohlene Wartung	O-Ringe wechseln und alle 50 Füllungen oder 50 Betriebsstunden reinigen
Verfügbare Ersatzteile	O-Ringe, Filter, Rückschlagventil
Reparierbarkeit	Benutzerwartung möglich (O-Ringe, Filter); keine reparierbaren Teile im Inneren der Haupteinheit
Sicherheit	Maximaldruck der Waffe nicht überschreiten; in gut belüftetem Raum verwenden; Kinder ab 8 Jahren unter Aufsicht
Konformität	FCC Teil 15, WEEE-Richtlinie 2012/19/EU
Garantie	Elektronisches Garantiezertifikat enthalten (VEVOR)

Häufig gestellte Fragen - SS-PAC03B Vevor

Welche Stromversorgungsmöglichkeiten gibt es für den Vevor SS-PAC03B Kompressor?

Der Kompressor kann wahlweise mit 220 V AC (einstellbar) über das mitgelieferte Netzkabel oder mit 12 V DC von einer Fahrzeugbatterie über das Kabel mit Krokodilklemmen betrieben werden.

Wie hoch ist der maximale Druck dieses Kompressors?

Der maximale Druck beträgt 300 Bar (30 MPa / 4500 PSI). Überschreiten Sie niemals den empfohlenen Druck für Ihre PCP-Waffe.

Wie verwende ich die automatische Abschaltung?

Drehen Sie manuell die Nadel des automatischen Abschaltsystems auf den gewünschten Druck (max. 300 Bar). Der Kompressor schaltet sich automatisch ab, wenn dieser Druck erreicht ist.

Wie hoch ist die maximale Füllkapazität?

Der Kompressor ist zum Befüllen von Druckluftflaschen bis zu 0,5 L (500 cc) ausgelegt. Nicht für Tauchflaschen über 500 cc verwenden.

Wie wird der Kompressor gewartet?

Es wird empfohlen, die O-Ringe zu wechseln und die inneren Teile alle 50 Füllungen einer 500-cc-Flasche oder alle 50 Betriebsstunden zu reinigen. Siehe Handbuch für die Demontageschritte.

Was tun, wenn der Kompressor überhitzt?

Der Kompressor schaltet sich automatisch ab, wenn die Temperatur 85°C übersteigt. Lassen Sie den Kühlventilator laufen, bis das Gerät abgekühlt ist, und starten Sie es dann durch Drücken der POWER-Taste neu. Er schaltet auch alle 30 Minuten ab, um eine Überlastung zu vermeiden.

Was bedeuten die Fehlercodes E0, E1, E2, E3, E4?

E0: Temperatursensor defekt. E1: Innentemperatur über 85°C (automatische Abschaltung). E2: Versorgungsspannung unter 9,8 V. E3: Drucktaste defekt. E4: Arbeitszeitüberschreitung und Abschaltdruck erreicht.

Kann der Kompressor von Kindern verwendet werden?

Ja, Kinder ab 8 Jahren können ihn unter Aufsicht verwenden, sofern sie Anweisungen zur sicheren Verwendung erhalten haben und die Gefahren verstehen.

Welches Zubehör wird mit dem Kompressor mitgeliefert?

Das Kit enthält: ein Netzkabel, ein DC-Kabel mit Krokodilklemmen, einen 8-mm-Anschluss, einen Satz Ersatzteile (O-Ringe) und das Bedienungshandbuch.

Wie verwende ich die Stromversorgung über die Autobatterie?

Stellen Sie sicher, dass der Automotor läuft. Schließen Sie das DC-Kabel an die 12-V-Buchse des Kompressors an, dann die rote Klemme an den Pluspol (+) der Batterie und die schwarze Klemme an den Minuspol (-). Befolgen Sie dann die gleichen Schritte wie bei der Netzstromversorgung.

BEDIENUNGSANLEITUNG SS-PAC03B Vevor

PCP-LUFTKOMPRESSOR

MODELL: SS-PAC03A/SS-PAC03B

Warning: Um das Verletzungsrisiko zu verringn, must Benutzer die Bedienungsanleitung sorgfälliglesen.

RICHTIGE ENTORSORGUNG Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol eine durchgestrichenen Mülltonne weist daraufhin, dass d Produkt in der Europäischen Union einer getrennter Müllsammlung bedarf. Dies gilt für das Produkt und Zubehörteile, die mit thisem Symbol gekennzeichnet sin solche gekennzeichene Produkte dürfen nicht über d normalen Hausmüll entsorgt werden, sondern,müssen einer Sammelstelle für das Recycling von Elektro- u Elektronikgeräten abgegeben werden

WICHTIGE SICHERHEITSMASSNAHMEN

Der tragbare PCP-Luftpistolen-Kompressor darf entweder mit Wechselstrom (einstellbar) oder mit 12V-Gleichstrom aus dem Fahrzeug betrieben werden. Es werden Systeme mitgeliefert. Starten Sie den tragbaren Kompressor niemals, ohne dass der Kühlventilator zuerst gestartet wurde. Der tragbare Kompressor ist dafür ausgelegt, Luftgewehre mit einem integrierten Zylinder oder einer Tauchflasche als Luftquelle mit einem Volumen von bis zu 0,5 Litern (500 ccm) direkt zu befüllen. Er sollte nicht zum Befüllen von Tauchflaschen über 500 ccm verwendet werden. Jegliche Schäden am Kompressor oder am PCP-Luftgewehr, die durch falschen Betrieb oder falsche Verwendung verursacht werden, sind von der Garantie ausgeschlossen. Der tragbare Kompressor hat einen maximalen Ladedruck von 300 BAR (4500 psi / 30 MPa). Die meisten PCP-Luftgewehre haben jedoch einen Betriebsdruck, der darunter liegt. Überladen Sie Ihr PCP-Luftgewehr daher nicht.

• Halten Sie sich stets an die Betriebsanweisungen des Luftgewehrherstellers, wenn Sie den tragbaren Kompressor zum Aufladen des PCP-Luftgewehrs verwenden.
• Es wird empfohlen, während des Ladevorgangs gleichzeitig die Position der Nadel am Druckmessgerät des PCP-Luftgewehrs und am Druckmessgerät des Kompressors zu beobachten. Stellen Sie sicher, dass die Anzeige 300 BAR (4500 psi / 30 MPa) nicht überschreitet. Stoppen Sie das Befüllen, sobald 280 BAR (3750 psi / 28 MPa) erreicht sind.
• Um eine Überhitzung des Geräts zu vermeiden, betreiben Sie den Kompressor stets in einem gut belüfteten Raum.
• Zerlegen Sie die Haupteinheit des tragbaren Kompressors nicht – es gibt keine vom Benutzer zu wartenden Teile im Inneren. Die Dichtungen, das Filtermittel und der Filter in der Schlauchmontage dürfen jedoch mit den mitgelieferten Ersatzteilen ersetzt werden.
• Befolgen Sie stets die grundlegenden Sicherheitsverfahren beim Aufladen von PCP-Luftgewehren.
• Wenn das Netzkabel beschädigt ist, muss es durch ein Spezialkabel oder eine spezielle Baugruppe ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

ANLEITUNG AUFBEWAHREN

FCC-Informationen

VORSICHT:

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum

Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen. Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis:

Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den der Empfänger angeschlossen ist.
• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Produktparameter

Modell	SS-PAC03A/SS-PAC03B
Stromspannung:	DC 12V für Autobatterie oder AC 120V/230V
Leistung:	350W
Fülldruck	4500 Psi / 30 MPa
Stoppmodus	AUTOSTOP
Kühlsystem	Integrierte Lüfterkühlung
Zubeñor _	Netzkabel *1, 8-mm-Stecker *1, Ersatzteilanzzug Krokodilzange*1 Handbuch *1
Kühlungsmethode	Lüftergekühlt

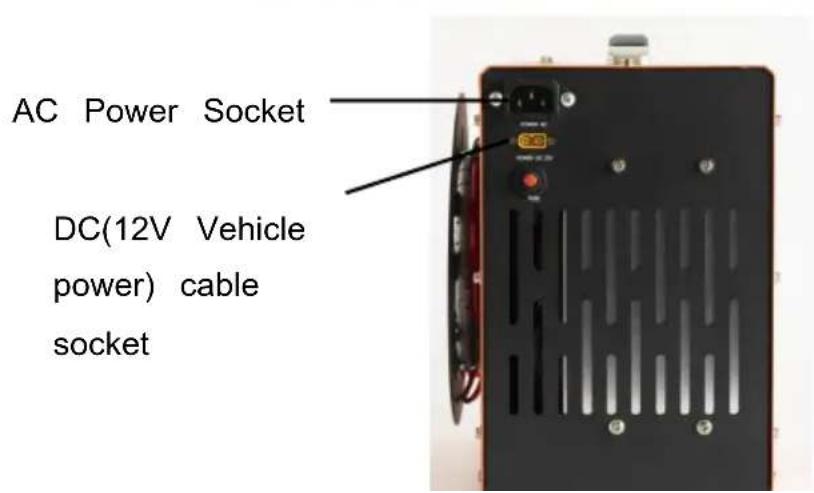

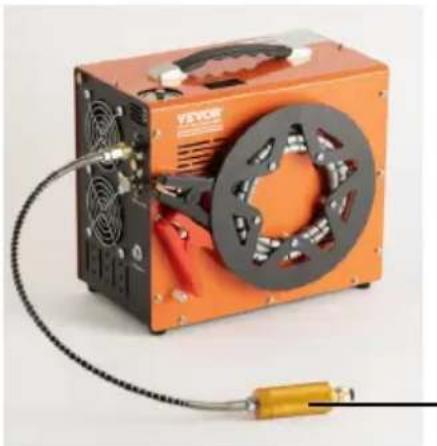

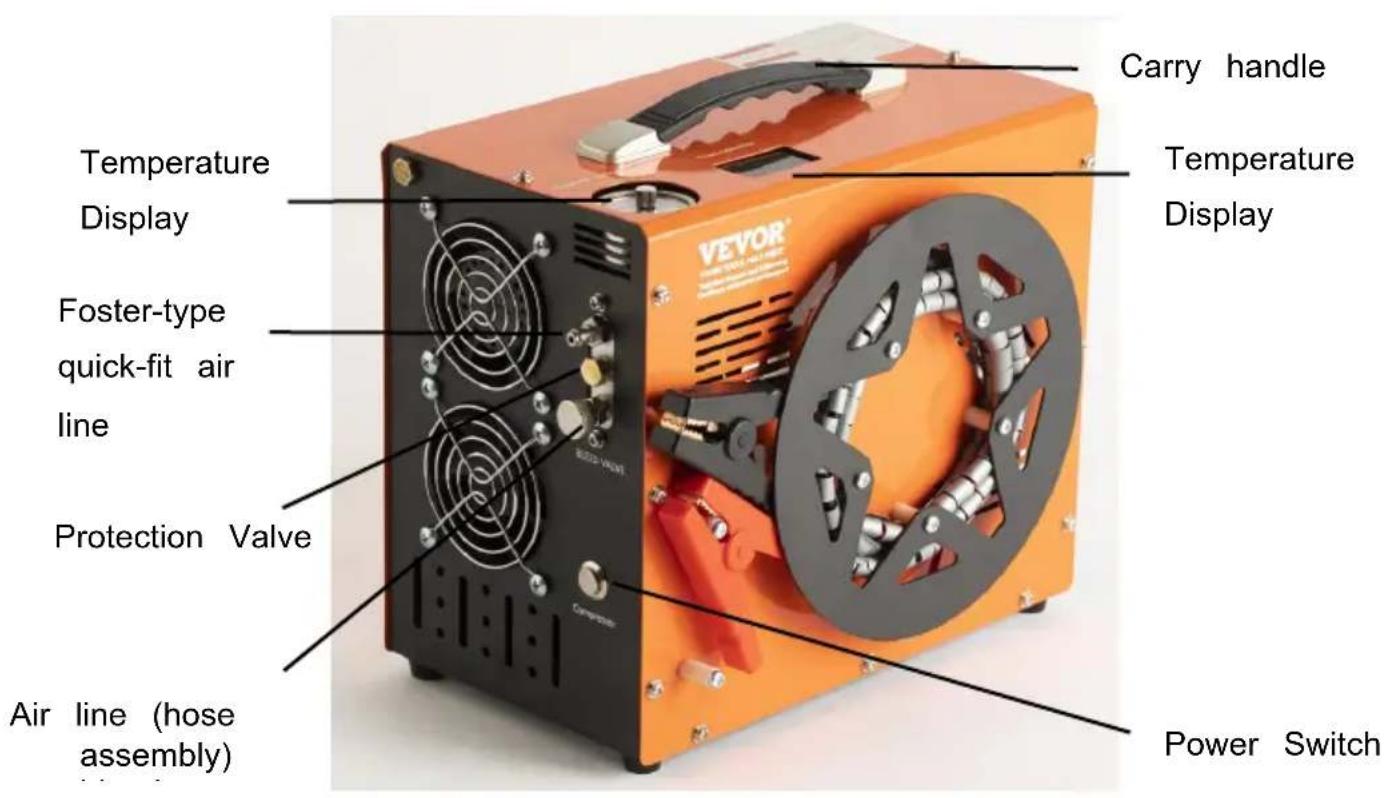

HAUPTBETRIEBSTEILE

Filtersystem

Montageanleitungen

1 . Schließen Sie die Schnellkupplung an ihren Luftgewehrzylinder , ihre Luftflasche oder an Airsoft- Produkte.	1.1
2 . Schließen Sie ein weiteres Ende an Ausgabe auf der Vorderseite von Kompressor üb A mönlich passend zu . Stell Sie sicher die Pflegekupplung .	1.2
3 . Schließen Sie das mitgelie an Wechselstromkabel auf der rechten Seite Seite von Die hauptsächlich Einheit Und verbinden Schließen Sie den dreipoligen Stecker an die Netzsteckdose an .	1.3
4 . Manuell drehen Die Nadel Die automatische Abschaltung System auf den gewünschten Druck einstellen.WARNING!NIEMALS Überfälligung Die maximal Druck von ihre Flasch und Ihr Luftgewehr. Der maxim Druck damit Kompressor beträgt 300 bar (30 MPa /4500 PSI )	1.4
5 . Drücken Sie die Kompressortaste oben am Kompressor, um den Kühlventilator zu starten.AUFMERKSAMKEIT! Der Lüfter muss laufen, wenn der Kompressor lauft .	1.516
6 . Schließen Sie das Entlüftungsventil am Vorderseite von drehen Sie es im Uhrzeigersinn vom Hauptgerät a Es muss nur handfest angezog werden.	1.6

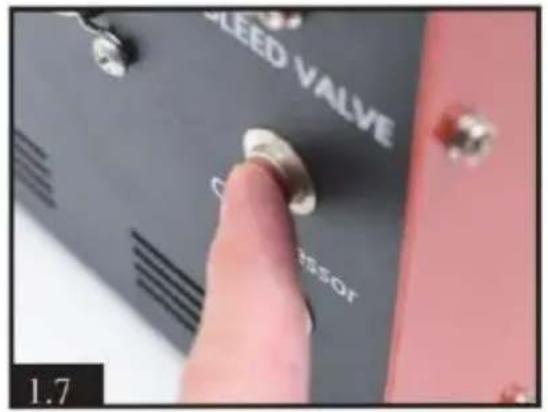

1. Drücken Sie abschließend die Kompressor-Taste oben an der Haupteinheit. Die Kompressoreinheit wird ertönen und der Ladevorgang beginnt.

Verwendung von 12-V-Gleichstrom-Autobatteriestrom

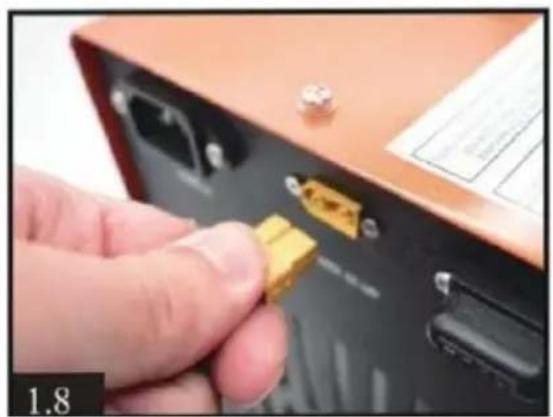

1. Stellen Sie sicher, dass der Automotor läuft. Schließen Sie das mitgelieferte Gleichstromkabel rechts an die 12-V-Steckdose an.

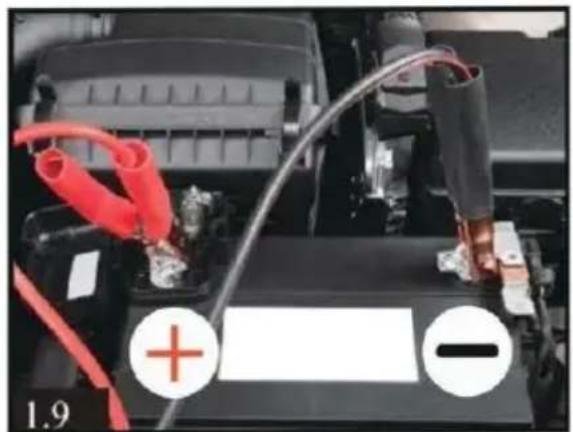

1. Schließen Sie den roten Clip am anderen Ende dieses Kabels an den Pluspol (+) der Auto-12-Volt-Batterie an. Schließen Sie dann den schwarzen Clip an den Minuspol (-) der Batterie an. Der Restbetrieb ist derselbe wie Schritt 5.

NOTIZ:

Wenn die Arbeitstemperatur 80 Grad Celsius übersteigt, MUSS der Kompressor manuell ausgeschaltet werden. Sie können die POWER-Taste drücken, um den Kompressor anzuhalten. Lassen Sie den Kühlventilator laufen. Starten Sie die Kompressorfunktion erneut, sobald der Kompressor abgekühlt ist.

Der Kompressor schaltet sich alle 30 Minuten automatisch ab, um Überlastung und Überhitzung zu verhindern. Sie können den Kompressor neu starten, indem Sie die POWER-Taste erneut drücken, wenn die Luftbefüllung noch nicht abgeschlossen ist.

Routinewartung

Hinweis: Wir empfehlen Ihnen, die Wartung durchzuführen, indem Sie die O-Ringe austauschen und den Schmutz alle 50 Stück einer 500-cm3-Flaschenfüllung oder alle 50 Betriebsstunden entfernen.

Stellen Sie sicher, dass vor der Wartung die gesamte Stromversorgung unterbrochen ist!

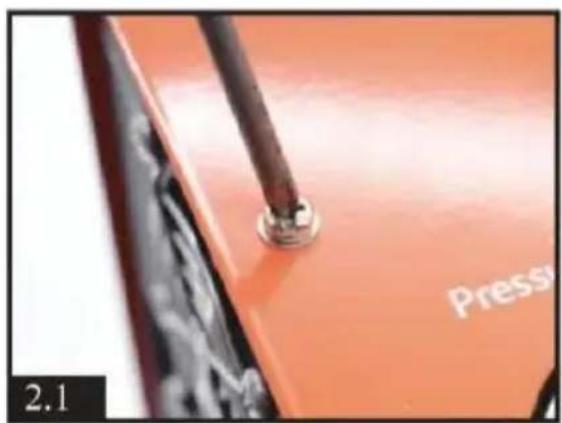

1. Lösen Sie alle 20 Schrauben am Gehäuse. (9 Stück vorne, 9 Stück halten und 2 Stück offen). Heben Sie den gesamten Metallschrank vorsichtig und langsam an. Achten Sie auf die internen Kabel.

2. Losen Sie das Einwegve (Rückschlagventil), um festzustellen, ob O - Ring o Feder beschädigt sind. Entfernen Sie sãmtlichen Schmutz und bauen Sie es wieder zusammen, wobei die Schrauben etwas festgezogen werden müssen.	2.2
3) Losen Sie die 2 Schraub des Kondensationsrohrs.	2.3
4. Lösen Sie die weiteren Schrauben des Kondensationsrohrs auf der anderen Seite.	2.4
5. Lösen Sie die 4 Stück Schrauben am Hochdruckzylinder.	2.5
6. Überprüfen Sie, ob der Ring und die Metalldichtung beschädigt sind, und entferne Sie alle Verschmutzungen.	2.6
7. Lösen Sie die 4 Schraum Niederdruckzylinder.	2.7

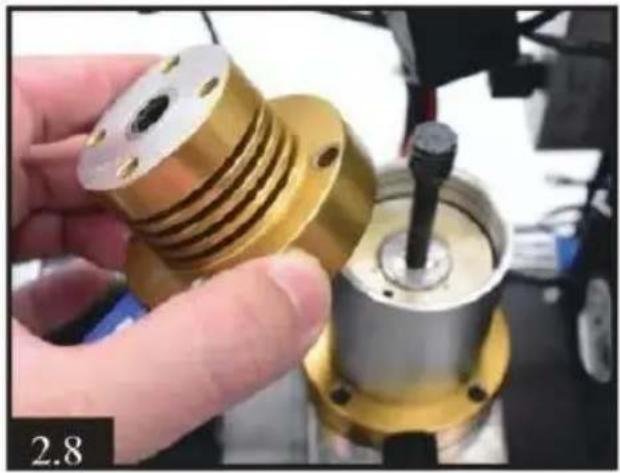

8) Nehmen Sie den Niederdruckzylinder ab und prüfen Sie, ob der Hochdruckkolben beschädigt ist. Sie können etwas Silikon oder Motoröl auf den Kolben-Ring geben.

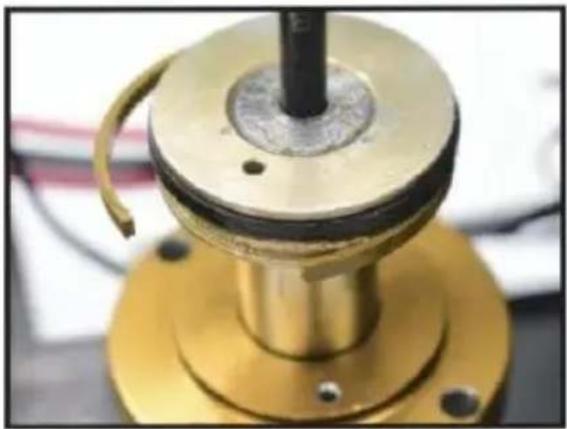

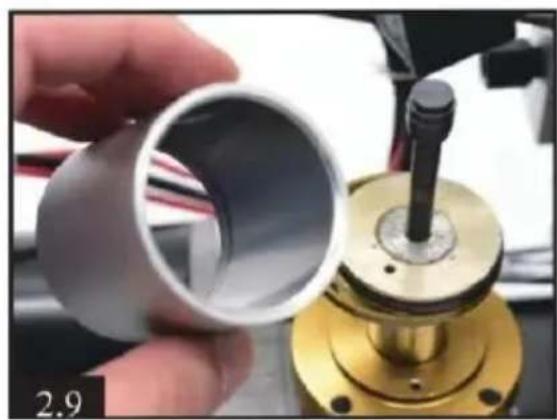

1. Nehmen Sie das Metallteil der Säule ab, reinigen Sie es von Schmutz und überprüfen Sie die Niederdruck-O-Ringe auf Beschädigungen. Sie können etwas Silikon oder Motoröl auf den Kolben-O-Ring geben. Es ist normal, wenn Sie feststellen, dass der hellgraue O-Ring angeschlossen ist.

Montage

1 . Setzen Sie den Kolben in Metallteil der Säule ein. Halten Sie die Unterseite des Kolbens bündig mit dem Säulenteil. Stellen Sie sicher, dass zwischen den einzelnen Teilen keine Lücken bestehen.	3.1
2 . Einsetzen des Niederdruckzylinders in den Hochdruckkolben.	3.2
3) Ziehen Sie die 4 schwarze Schrauben fest.	3.3
4) Einsetzen des Hochdruckzylinders in den Niederdruckkolben. Undziehen Sie die 4 Schrauben fest.	3.4
5) Kondensatrohr am Zylinder installieren.	3.5
6) Installieren Sie ein weiteres Kondensationsrohr.	3.6

Fehlerbehebung

E0 - Der Temperatursensor ist defekt.

E1 - Stoppt automatisch, wenn die Temperatur 85 °C überschreitet. - Spannung ist niedriger als 9,8 V. E3 - Der Druckkopf ist defekt. E4 - Arbeitszeitbegrenzung und Druck erreichen automatischen Stopp.
