Tipo di prodotto	Compressore d'aria portatile per armi PCP
Marca	Vevor
Modello	SS-PAC03A / SS-PAC03B
Alimentazione	220 V CA (regolabile) o 12 V CC (batteria del veicolo)
Potenza	350 W
Pressione massima	300 bar (30 MPa / 4500 PSI)
Capacità di riempimento	Bombole fino a 0,5 L (500 cc)
Sistema di arresto automatico	Sì, pressione regolabile (arresto alla pressione desiderata)
Raffreddamento	Ventilatore integrato
Protezione termica	Arresto automatico a 85°C
Timer di sicurezza	Arresto automatico ogni 30 minuti
Visualizzazione codici di errore	E0 (sensore temperatura), E1 (temperatura >85°C), E2 (tensione <9,8 V), E3 (pulsante pressione), E4 (ritardo e pressione raggiunta)
Alimentazione DC	Cavo con pinze a coccodrillo (rosso positivo, nero negativo)
Alimentazione AC	Cavo di rete con spina a 3 pin
Accessori inclusi	Cavo di alimentazione, connettore 8 mm, pezzi di ricambio (guarnizioni O-ring), pinza a coccodrillo, manuale
Manutenzione raccomandata	Sostituire le guarnizioni O-ring e pulire ogni 50 riempimenti o 50 ore di lavoro
Pezzi di ricambio disponibili	Guarnizioni O-ring, filtri, valvola di non ritorno
Riparabilità	Manutenzione utente possibile (guarnizioni, filtri); nessuna parte riparabile all'interno dell'unità principale
Sicurezza	Non superare la pressione massima dell'arma; utilizzare in uno spazio ben ventilato; bambini dagli 8 anni sotto supervisione
Conformità	FCC Parte 15, direttiva RAEE 2012/19/CE
Garanzia	Certificato di garanzia elettronico incluso (VEVOR)

Domande frequenti - SS-PAC03B Vevor

Quali sono le alimentazioni possibili per il compressore Vevor SS-PAC03B?

Il compressore può funzionare a 220 V CA (regolabile) tramite il cavo di rete fornito, o a 12 V CC da una batteria del veicolo tramite il cavo con pinze a coccodrillo.

Qual è la pressione massima di questo compressore?

La pressione massima è di 300 bar (30 MPa / 4500 PSI). Non superare mai la pressione raccomandata per la tua arma PCP.

Come utilizzare l'arresto automatico?

Ruota manualmente l'ago del sistema di arresto automatico alla pressione desiderata (max 300 bar). Il compressore si fermerà automaticamente quando questa pressione sarà raggiunta.

Qual è la capacità di riempimento massima?

Il compressore è progettato per riempire bombole di aria compressa fino a 0,5 L (500 cc). Non utilizzare per serbatoi subacquei superiori a 500 cc.

Come mantenere il compressore?

Si consiglia di sostituire le guarnizioni O-ring e pulire le parti interne ogni 50 riempimenti di bombola da 500 cc o ogni 50 ore di funzionamento. Consultare il manuale per le fasi di smontaggio.

Cosa fare se il compressore si surriscalda?

Il compressore si ferma automaticamente se la temperatura supera 85°C. Lasciare il ventilatore di raffreddamento acceso fino a quando l'apparecchio si raffredda, quindi riavviare premendo il pulsante POWER. Si ferma anche ogni 30 minuti per evitare il sovraccarico.

Cosa significano i codici di errore E0, E1, E2, E3, E4?

E0: sensore di temperatura difettoso. E1: temperatura interna superiore a 85°C (arresto automatico). E2: tensione di alimentazione inferiore a 9,8 V. E3: pulsante di pressione difettoso. E4: tempo di lavoro raggiunto e pressione di arresto raggiunta.

Il compressore può essere utilizzato da bambini?

Sì, i bambini di 8 anni e più possono utilizzarlo sotto supervisione, a condizione che abbiano ricevuto istruzioni sull'uso in sicurezza e comprendano i pericoli.

Quali accessori sono forniti con il compressore?

Il kit comprende: un cavo di alimentazione di rete, un cavo CC con pinze a coccodrillo, un connettore 8 mm, un set di pezzi di ricambio (guarnizioni O-ring) e il manuale d'uso.

Come utilizzare l'alimentazione a batteria dell'auto?

Assicurati che il motore dell'auto sia in funzione. Collega il cavo CC alla presa 12 V del compressore, poi la pinza rossa al terminale positivo (+) della batteria e la pinza nera al terminale negativo (-). Segui poi gli stessi passaggi dell'alimentazione di rete.

MANUALE UTENTE SS-PAC03B Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

COMPRESSORE D'ARIA PCP

MODELLO: SS-PAC03A/SS-PAC03B

Avvertenza: per ridurre il rischio di lesioni, l'utente di leggere attendamente il manuale di istruzioni.

CORRETTO SMALTIMENTO Questo prodotto è soggetti alle disposizioni della Dire Europea 2012/19/CE. Il symbolo del bidone della spazz Barrato indica che nell'Unione Europea il prodotto richietraccolta differenziate dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo symbolo. I prodotti contrassegnati come tali non possono essere smaltiti normali rifiuti domestici, ma devono essere portati in u di raccolta per il riciclaggio di dispositivi elettrici ed el

TUTELA IMPORTANTE

• Portatile PCPAria Pistola Compressore Potere operato con O _ 220 (regolabile) energia , O DC 12V Veicolo energia . Conduce _ per I Sono fornito.
• MAI inizio IL Portatile compressoreswana Primo_ avendo iniziato suo raffreddamento fan.
• IL Portatile compressore è progettato A direttamente riempire armi ad aria compressa con UN integrante cilindro O amico-bottiglia aria fonte su A 0,5 litri(500 cc) volume. Esso Dovrebbe non Essere usato per Riempimento immersioni subacquee carri armati Sopra 500cc. Qualunqu danno A IL compressore O PCP pistola ad aria causato Attraverso errato operazione O utilizzato Volere non Essere coperto di IL garanzia.

• IL Portatile compressore ha UN MASSIMO ricarica pressione Di 300 BAR (4.500 psi /30 MPa ) pressione . Tuttavia , molti PCP facili ad aria compressa Volere Avere UN sicuro funzionante ( operativo ) pressione Quello è inferiore di Questo - COSI FARE NON _ SOVRACCARICO _whose PCP pistola

• SEMPREaderireAILpistolaadaria produttore'S operativolistruzioni quandosiusalILPortatile compressoreAcarica tuo PCPpistola adaria

• Esso è consigliato Quello Voi osservare IL posizione Di IL ago SU IL 5s pressione misura Di IL PCP pistola ad aria E IL unità pressione misura A IL _ Stesso tempo durante la ricarica. Garantire Quello IL posizione fa non superare 300 BAR (4500 psi/30 MPa). Fermare soffiando aria. Quando Esso raggiunge 280 BAR (3750 psi/28 MPa)

• A Evitare IL unità surriscaldamento, Sempre operare IL compreso In UN ben ventilato spazio.

• Fare non smontare IL principale unità Di IL Portatile compressore - Sono nessun utente - riparabile parti dentro . Tuttavia , IL fatto E IL除去 medio E. Filtri In IL tubo flessibile assemblaggio Potere Essere sostituito con IL _ pezzidi ricambio fornito .

• SEMPRE seguire IL rudimentale sicurezza procedure _ Quando ricarica tuo Fucile ad aria compressa PCP .

• Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o un gruppo speciale disponibile presso il produttore o il suo agente di assistenza.

• Questo appearecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e ne comprehendono le rischi coinvolti. I bambini non devono gliacare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini alla supervisione.

CONSERVA QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE:

Cambiamenti o modifiche non espressamente approvati alla parte responsabile della conformità potrebbero invalidate il diritto dell'utente autilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetti alle seguenti due condizioni:

1) Questo prodotto cui cause interferenze dannose.
2)Questo prodotto delve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente APPROVDA parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzato il prodotto.

Nota:

Questo prodotto è stato testato ed è risultato conforme ai limiti di un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FQ. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizes e può irradiare energia in radiofrequere, se non installato e utilizzato in conformità con le istruzioni, perché cai interferenze dannose alle comunicazioni radio. Tuttavia, non vi è una garanzia che non si verifichino interferenze in una particolare INSTALLAZI. Se questo prodotto causa interferenze dannose alla ricezione radiofonici teilevisiva, casa che può determinata speggendo e accendendo prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distance tra il prodotto e il ricevitore.
- Collegare il prodotto ad una presa su un circuito diverso da quello collegato il ricevitore.
· Consultare il rivenditore o un technique radio/TV esperto per assistenza

Parametri del prodotto

Modello	SS-PAC03A/SS-PAC03B
voltaggio:	DC 12V per batteria auto o AC 120V/230
Energia:	350 W
Pressione di gonfiaggio	4500 Psi/30 MPa
Modalità di arresto	AUTO STOP
Sistema di raffreddamento	Raffreddamento con ventola incorpORA
Accessori _	cavo di alimentazione * 1, connettore da 8 n tuta per pezzi di ricambio * 1, pinza a cocco manuale * 1
Metodo di raffreddamento	Raffreddato tramite ventilola

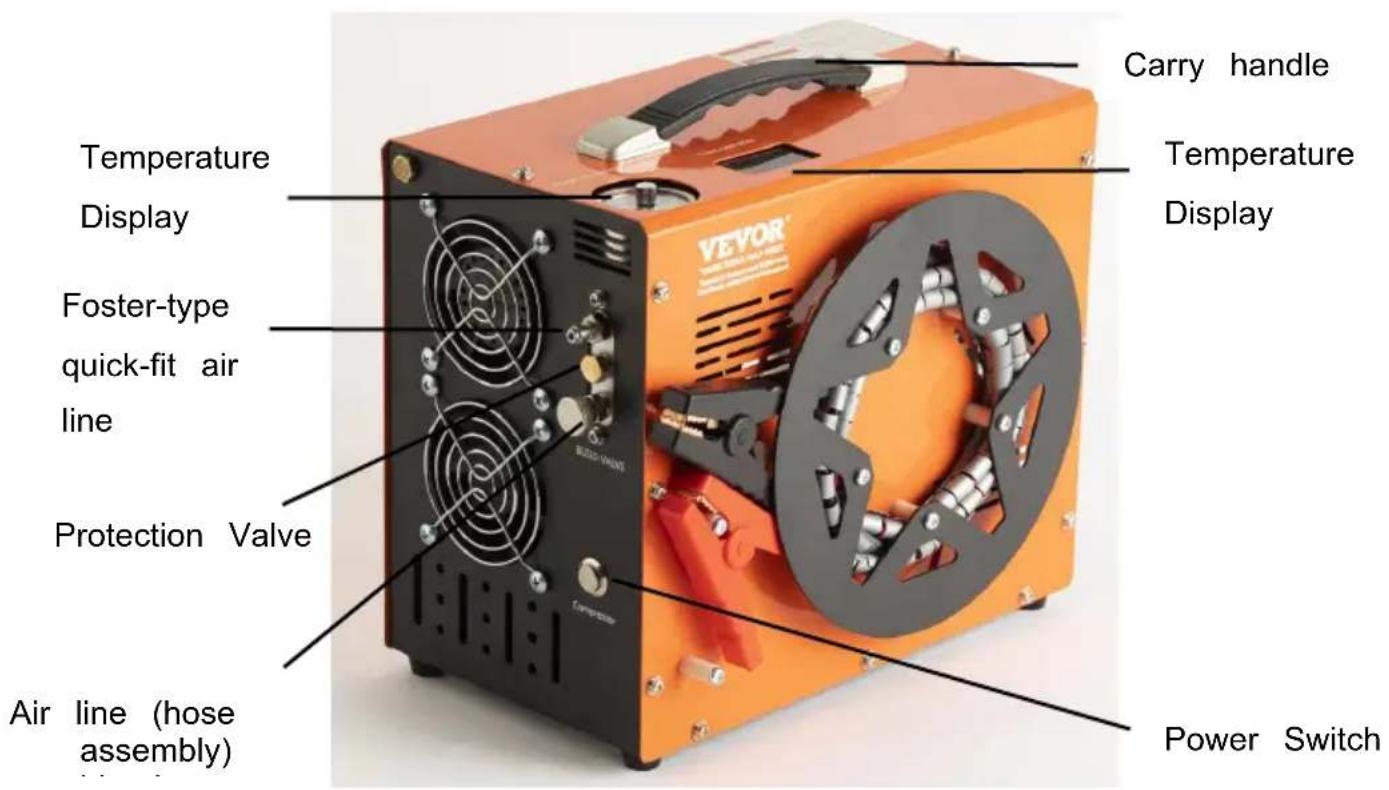

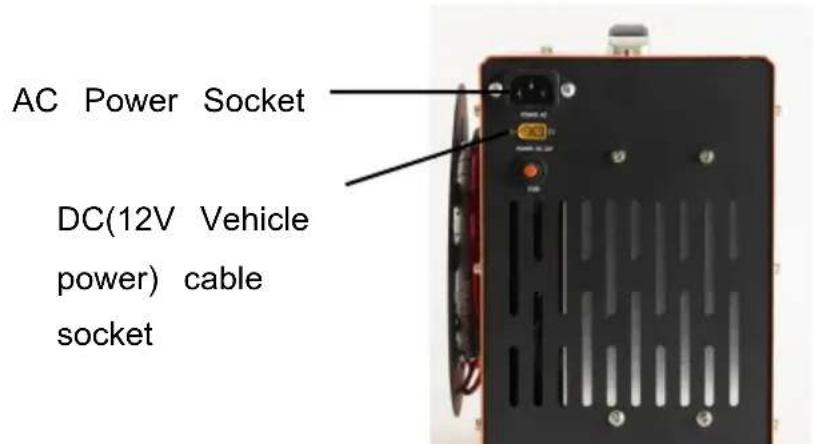

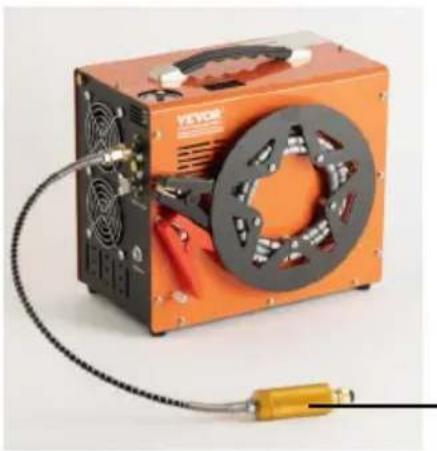

OPERATIVITA' PRINCIPALI PARTI

Filter System

Istruzioni di montaggio

1 . Collega l'accoppiatore rapid femmina al cilindro del tuo弧 ad aria compressa , alla bottig d'aria o Prodotti softair .	1.1
2 . Collegare un'altra estremità Foster al produzione sul _ dav Di compressoreattraverso UN maschio raccordo . Assicurarsi l'accoppiamento adottivo .	1.2
3 . Collegare quello in dotazio Cavo di alimentazione CA a destra lato Di IL principale unì Collegare la spina tripolare alla presa di corrente t .	1.3
4 . Manualmente ruotare IL ag IL spegnimento automatico sistema alla pressione desiderat AVVERTIMENTO! MAI riempireccessivamente IL massimo pressione Di la tua bombola e il loro fucile ad aria compressa. La pressione massima per questo compresso è 300 bar (30 Mpa /4500 PSI	1.4
5 . Premere il pulsante Compressore sulla parte superiore del compressore per avviare la ventola di raffreddamento. ATTENZIONE! La ventola deve essere in funzione quando il compressore è in funzione .	1.5 2.0 2.1 2.2 2.3 2.4
6 . Chiudere la valvola di sfia dell'aria sul davanti Di l'unità principale ruotandola in senso orario. è sufficiente stringerlo o le dita.	1.6

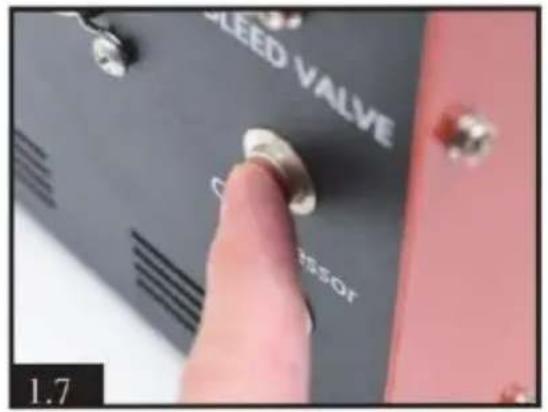

7 . Infine , premi il pulsante Compressor in alto Di IL principale unità . IL compresso unità Volere si avviera in modudibile eavrè inizio il processarica .

Utilizzo della batteria per auto DC 12V

1. Assicurare l'auto il motore funzione. Collegare il cavo di alimentazione CC in dotazione destra lato Di IL Presa 12v.

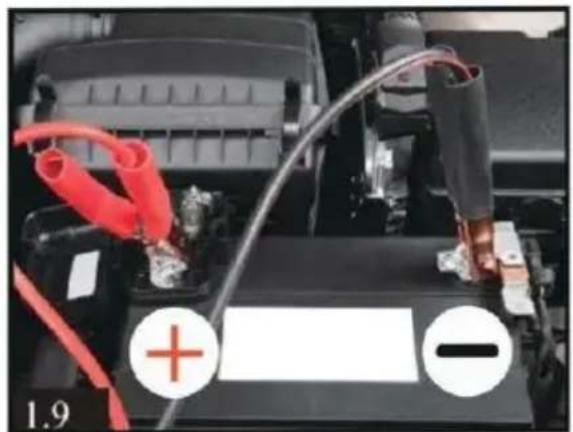

1. Collegare la clip rossa all'al FINE di quello cavo A IL term positivo (+). Di IL l'auto è a batteria. Quindi collegare la clip nera al terminale negativo (-) batteria.

IL operazione di riposo è Stesso COME fare un passo

NOTA:

Se la temperatura di lavoro supera gli 80 gradi Celsius, il com DEVE essere spento manualmente, è possible premere il pulsan POWER per far smettere di funzionare il compressore. Mantener ventola di raffreddamento in funzione. Riavviare la funzione del compressore una volta che il compressore si è raffreddato. Il compressore si spegnerà automaticamente agli 30 minuti per sovraccarico e surriscaldamento. è possibile riavviare il compresso premendo nuovamente il pulsante POWER se il riempimento del non è terminato.

Manutenzione ordinaria

Nota: suggeriamo di eseguire la manutenzione sostituendo gli o-ring e rimuovendo lo sporco agli 50 pezzi di riempimento di bottiglie da 500 di funzionamento cumulativo per 50 ore.

Assicurarsi che tutte l'alimentazione sia scollegata prima della manutenzione !

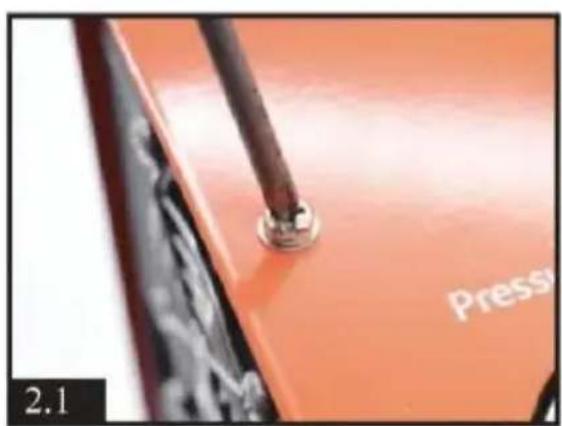

1. Allentare tutte le 20 viti mobiletto. (9 pezzi davanti, 9 pezzi dietro e 2 pezzi sopra Raccogli l'intero armadio metallico con attenzione e lentamente. Fare attenzione a cavi interni.

2 . Allentare la valvola unidirezionale (valvola di ritegno) per verificare se l'o ring o la molla sono danneggiati. Pulisci tutto lo sporco e rimontalo, che deve essere leggermente stretto.	2.2
3)Allentare le 2 viti del tubo della condensa.	2.3
4 . Allentare le altre 2 viti tubo della condensa sull'altro lato.	2.4
5 . Allentare le 4 viti sul c ad alla pressione.	2.5
6 . Dai un'occhiata se l'o - la guarnizione metallica sono danneggiati, pulisci tutto lo sporco.	2.6
7 . Allentare le 4 viti sul c a bassa pressione.	2.7

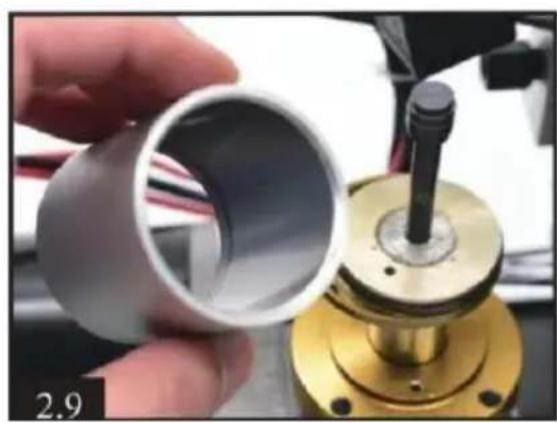

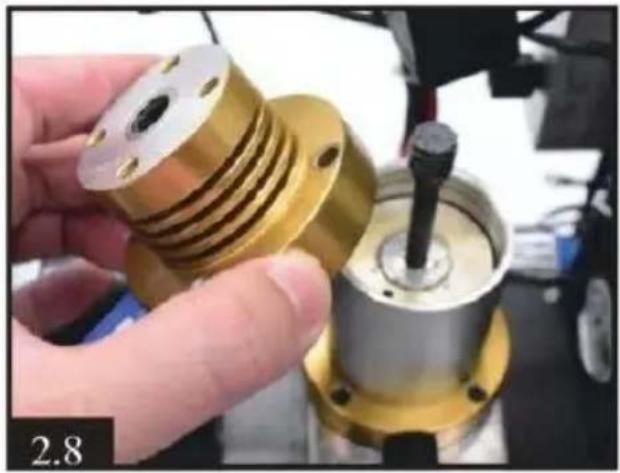

8) Togliere il cilindro di bas pressione, verificare che il pistone di alla pressione sia danneggiato. è possibile aggungere un po' di silicone olio motore sull'o - ring del pistone.

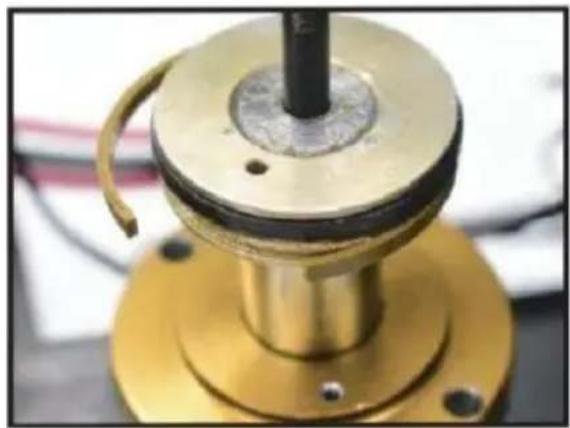

1. Togliere la parte metallica della colonna, pulire lo sporco alli controllare gli o - ring di bassa pressione se sono danneggiati. possibile aggiungere un po' di silicone o olio motore sull'o - rim pistone.

Énormale se trovi l'O-ring grigio biano scollegato.

Assemblea

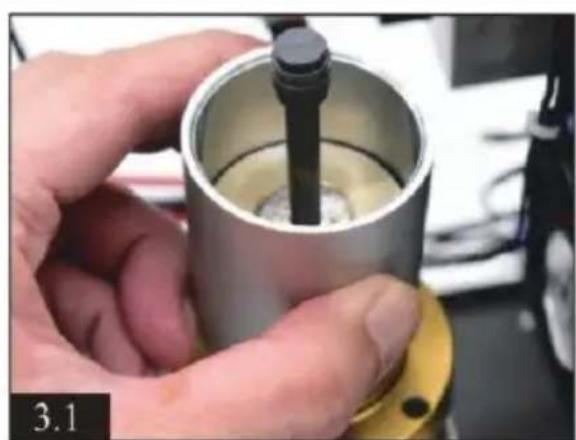

1. Posizionamento del pistone nella parte metallica della colonna. Mantenere il fondo de pistone a filo con la parte metallica. Assicurarsi che non siano spazi tra ciascuna parte.

2 . Impostazione del cilindro a bassa pressione nel pistone ac alta pressione.	3.2
3) Stringere 4 viti nere.	3.3
4) Impostazione del cilindro ad alla pressione nel pistone a bassa pressione. E stringere le viti.	3.4
5) Installare il tubo della condensa sul cilindro.	3.5

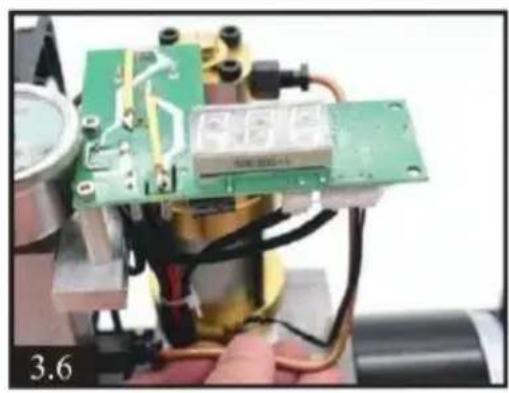

6) Installare un altro tubo di condensa.

Risoluzione dei problemi

E0- Il sensore di temperatura è difettoso.

E1- Si arresta automaticamente quando la temperature supra gli 85^ è inferiore a 9,8 V.

E3- Il pulsante di pressione è difettoso.

E4-II limite del tempo di lavoro e la pressione raggiungono l'arresto automatico.
