Produkttyp	Tragbarer PCP-Luftkompressor
Marke	Vevor
Modell	SS-PAC01B
Stromversorgung	AC 120 V / 230 V (Netzteil) oder DC 12 V (Autobatterie)
Leistung	300 W
Maximaler Fülldruck	4500 psi / 30 MPa (300 bar)
Empfohlener Arbeitsdruck	max. 280 bar (3750 psi)
Maximales Füllvolumen des Tanks	500 ccm (0,5 L)
Kühlsystem	Integrierter Lüfter (muss vor dem Kompressor eingeschaltet werden)
Stoppmodus	Manuell (Kompressortaste)
Anschlusstyp	Foster-Schnellkupplung (männlich/weiblich)
Filtersystem	Integrierter Trocknungsfilter in der Luftleitung (entfernt Feuchtigkeit und Verunreinigungen)
Filterwartung	Trockenmittel und Filter nach 40–50 Füllzyklen ersetzen
Vom Benutzer austauschbare Teile	Trocknungsfilter, Schmutzfilter, O-Ringe, Sicherung
Sicherheit	Nicht ohne Lüfter verwenden; bei Temperatur > 80 °C anhalten; Restluft nach Gebrauch ablassen
Konformität	FCC Teil 15, WEEE-Richtlinie 2012/19/EU
Empfohlene Verwendung	Gut belüfteter Raum; Hauptgerät nicht zerlegen
Garantie	Elektronische Garantieurkunde über www.vevor.com/support

Häufig gestellte Fragen - SS-PAC01B Vevor

Wie schließe ich den Kompressor an das Stromnetz an?

Verwenden Sie das mitgelieferte Netzkabel. Schließen Sie es an der rechten Seite des Hauptgeräts an und stecken Sie den dreipoligen Stecker in eine Steckdose (120 V oder 230 V).

Kann ich den Kompressor an einer Autobatterie verwenden?

Ja, der Kompressor kann mit 12 V DC betrieben werden. Stellen Sie sicher, dass der Automotor läuft, schließen Sie das mitgelieferte Gleichstromkabel an: rote Klemme an den Pluspol, schwarze Klemme an den Minuspol.

Wie lässt man die Restluft nach dem Befüllen ab?

Stoppen Sie zuerst den Kompressor durch Drücken der Taste COMPRESSOR. Öffnen Sie dann die Ablassschraube (gegen den Uhrzeigersinn drehen) an der Vorderseite des Geräts. Warten Sie, bis die Luft entweicht, und schließen Sie dann die Schraube.

Was ist der maximale Druck, den ich nicht überschreiten sollte?

Überschreiten Sie niemals 300 bar (4500 psi). Stoppen Sie den Kompressor, wenn das Manometer 280 bar (3750 psi) anzeigt, um eine Überlastung zu vermeiden.

Kann ich mit diesem Kompressor einen Tauchflasche füllen?

Nein, dieser Kompressor ist zum direkten Befüllen von PCP-Luftgewehrtanks mit einem maximalen Fassungsvermögen von 500 ccm (0,5 L) ausgelegt. Verwenden Sie ihn nicht für Tauchflaschen.

Was tun, wenn die angezeigte Temperatur 80 °C überschreitet?

Stoppen Sie den Kompressor sofort manuell und lassen Sie den Kühlventilator laufen. Starten Sie ihn neu, sobald das Gerät abgekühlt ist.

Wie tausche ich den Trocknungsfilter aus?

Entfernen Sie den Filter aus der Luftleitung, schrauben Sie die gerändelten Enden des Messinggehäuses ab. Entnehmen Sie die alten Filter und das Trockenmittel unter Beachtung der Reihenfolge. Ersetzen Sie sie durch neue und bauen Sie sie in umgekehrter Reihenfolge wieder ein.

Kann der Kompressor von Kindern verwendet werden?

Ja, ab 8 Jahren unter Aufsicht oder von Personen mit eingeschränkten Fähigkeiten, wenn sie Anweisungen zur sicheren Verwendung erhalten haben.

Was tun, wenn das Netzkabel beschädigt ist?

Es muss durch ein spezielles Kabel oder einen Satz ersetzt werden, der vom Hersteller oder seinem Kundendienst erhältlich ist.

Warum startet der Kompressor nicht?

Überprüfen Sie, ob der Kühlventilator läuft (der Kompressor darf niemals ohne ihn starten). Stellen Sie auch sicher, dass die Ablassschraube geschlossen ist.

BEDIENUNGSANLEITUNG SS-PAC01B Vevor

PCP-LUFTKOMPRESSOR

MODELL: SS-PAC01A/SS-PAC01B

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol eine durchgestrichenen Mülltonne weist darauf hin, dass d Produkt in der Europäischen Union einer getrennter Müllsammlung bedarf. Dies gilt für das Produkt und Zubehörteile, die mit diesem Symbol gekennzeichnet sin solche gekennzeichnete Produkte dürfen nicht über d normalen Hausmüll entsorgt werden, sondern müssen einer Sammelstelle für das Recycling von Elektro- u Elektronikgeräten abgegeben werden

WICHTIGE SICHERHEITSMASSNAHMEN

Der tragbare PCP-Luftpistolen-Kompressor kann entweder mit Wechselstrom (einstellbar) oder mit 12V-Fahrzeugstrom betrieben werden. Entsprechende Systeme sind im Lieferumfang enthalten.

NIEMALS den tragbaren Kompressor starten, ohne zuerst den Kühlventilator gestartet zu haben.

Der tragbare Kompressor ist dafür ausgelegt, Luftgewehre mit einem integrierten Zylinder oder einer Partnerflasche mit einem Luftvolumen von bis zu 0,5 Litern (500 ccm) direkt zu befüllen. Er sollte nicht zum Befüllen von Tauchflaschen über 500 ccm verwendet werden. Jegliche Schäden am Kompressor oder am PCP-Luftgewehr, die durch falschen Betrieb oder unsachgemäße Verwendung verursacht werden, sind von der Garantie ausgeschlossen.

Der tragbare Kompressor hat einen maximalen Ladedruck von 300 BAR (4500 psi / 30 MPa). Viele PCP-Luftgewehre haben jedoch einen Betriebsdruck, der darunter liegt – also überladen Sie Ihr PCP-Luftgewehr NICHT.

STETS die Betriebsanweisungen des Luftgewehrherstellers befolgen, wenn Sie den tragbaren Kompressor zum Aufladen des PCP-Luftgewehrs verwenden.

Es wird empfohlen, die Position der Nadel des Druckmessgeräts des PCP-Luftgewehrs und des Druckmessgeräts der Einheit gleichzeitig während des Ladevorgangs zu beobachten. Stellen Sie sicher, dass die Position 300 BAR (4500 psi / 30 MPa) nicht überschreitet. Stoppen Sie das Aufpumpen, wenn 280 BAR (3750 psi / 28 MPa) erreicht sind.

Um eine Überhitzung des Geräts zu vermeiden, betreiben Sie den Kompressor stets in einem gut belüfteten Raum.

Zerlegen Sie die Haupteinheit des tragbaren Kompressors nicht – es befinden sich keine vom Benutzer wartbaren Teile im Inneren. Die Dichtungen und die Filterelemente sowie der Filter in der Schlauchmontage können jedoch mit den mitgelieferten Ersatzteilen ersetzt werden.

STETS die grundlegenden Sicherheitsverfahren beim Aufladen des PCP-Luftgewehrs befolgen.

- Befolgen Sie stets die grundlegenden Sicherheitsverfahren beim Aufladen des PCP-Luftgewehrs.

- Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine spezielle Baugruppe ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

ANLEITUNG AUFBEWAHREN

FCC-Informationen

VORSICHT:

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Notiz:

Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den der Empfänger angeschlossen ist.
• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Produktparameter

Modell	SS-PAC01A/SS-PAC01B
Stromspannung:	DC 12V für Autobatterie;Adapter : AC 120 V/230 V für Heimsteckd
LEISTUNG	300W
Fülldruck	4500 Psi / 30 MPa
Stoppmodus	Manueller Stopp
Kühlsystem	Integrierte Lüfterkühlung
Zubehör _	AC- Netzteil *1, 8-mm-Stecker *1, Ersatzteilan *1, Krokodilzange*1 Handbuch *1
Kühlungsmethode	Lüftergekühlt

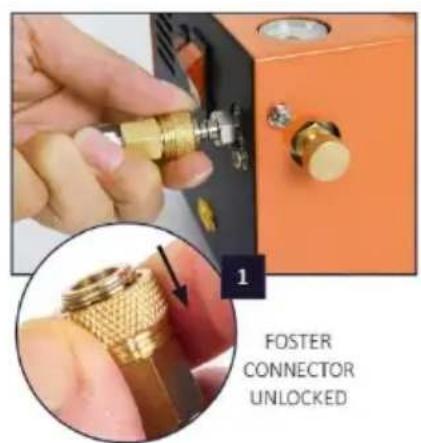

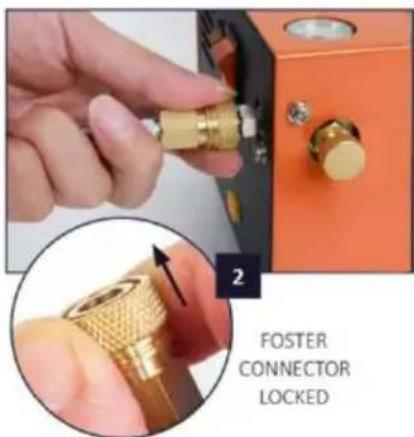

1. Die Luftleitung (Schlauchleitung) wird an den Auslass der Vorderseite des tragbaren Kompressors angeschlossen, über eine schnell montierbare Foster-Verriegelungsverbindung. Um die Foster-Kupplung zu sichern, ziehen Sie sie zurück am Außengehäuse des weiblichen Schnellsteckverbinders, [Abb. 1] überstülpen Sie den männlichen Adapter und lassen Sie dann los [Abb. 2].

Hinweis: Überprüfen Sie immer noch einmal, dass die Verbindung arretiert ist.

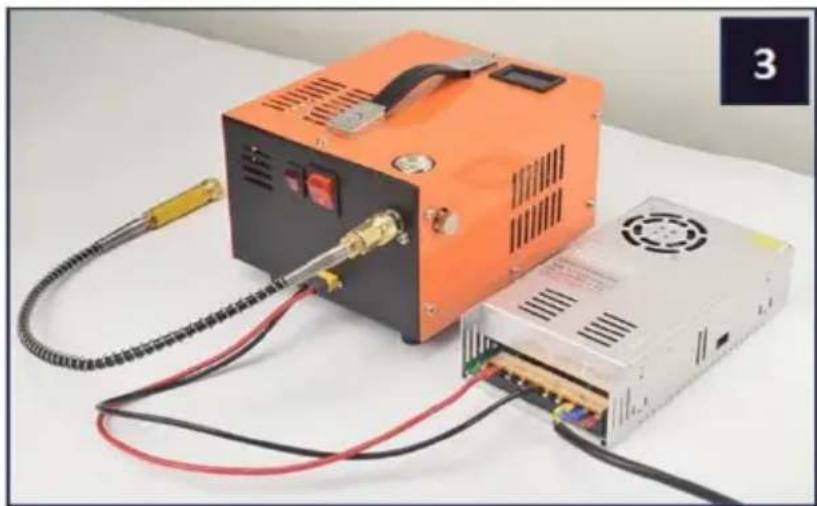

1. Die Schlauchleitung für tragbare Kompressoren enthält ein Siebsystem.

Dadurch wird die Ansammlung von Feuchtigkeit verhindert und die Möglichkeit von Korrosion. Es ist nicht wichtig, an welchem Ende der Luftleitung sich der Filter befindet, aber es ist praktischer, ihn anzuschließen,

dem PCP-Luftgewehr am nächsten [Abb. 3].

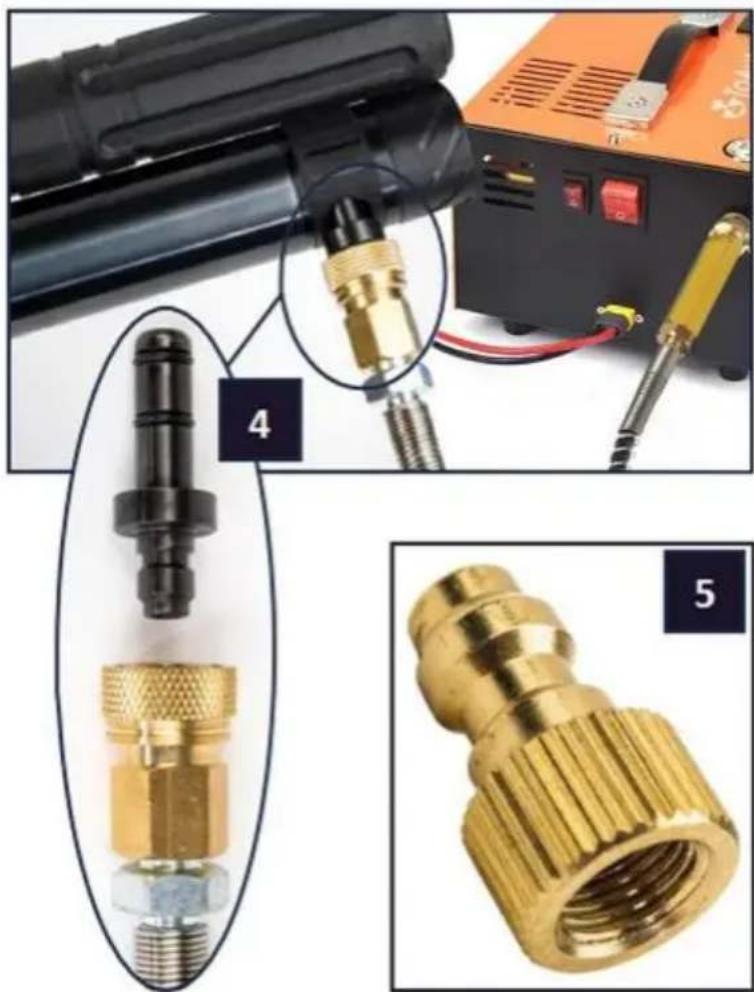

1. Die Schlauchbaugruppe wird am PCP-Luftgewehr am anderen Ende über einen Foster-Anschluss befestigt. Es kann ein zusätzlicher Adapter/Stecker erforderlich sein [Abb. 4], aufgrund der vielen verschiedenen Arten von Füllanschlüssen, die in PCP-Luftgewehrmarken verwendet werden (siehe spezifischer PCP-Hersteller).

Hinweis: Ein Gewinde-zu-Foster-Adapter ist im Zubehörpaket enthalten [Abb. 5].

EINSCHALTEN DES GERÄTS

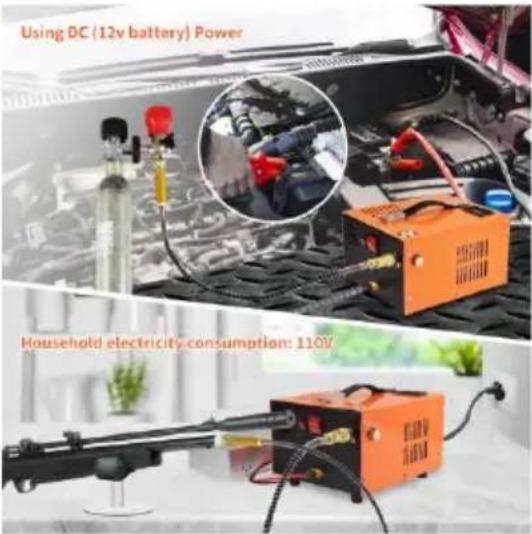

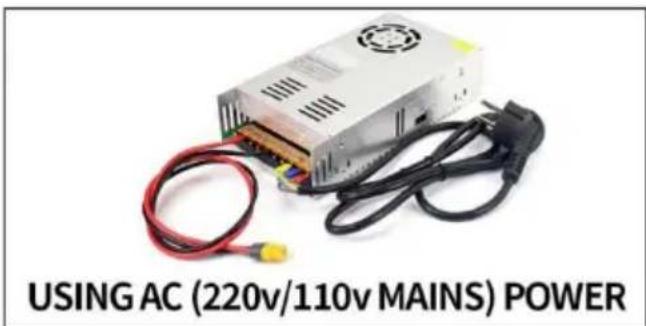

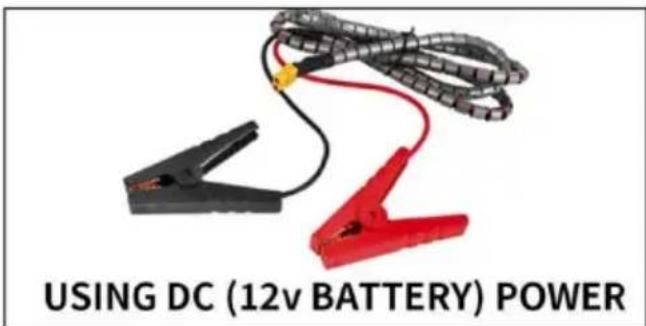

Der tragbare Kompressor darf entweder aus der Netzstromversorgung oder aus einer 12-V-Autobatterie (Gleichstrom) betrieben werden. Wenn Sie die Batterie verwenden, stellen Sie sicher, dass der Automotor läuft.

WARNUNG: Betreiben Sie den Luftkompressor nicht ohne die Kühlung.

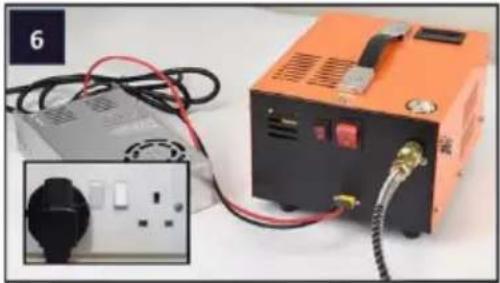

1. Schließen Sie das mitgelieferte Wechselstromkabel (oben) an die rechte Seite des Hauptgeräts an [Abb. 6] und stecken Sie den dreipoligen Stecker in die Steckdose.	2. Stellen Sie sicher Die Auto Motor Ist läuft. Verbinden Die geliefert Gleichstrom Leistung Kabel (über) Zu Die Rechts Seite von Die hauptsächlich _ Einheit [Feige 7].

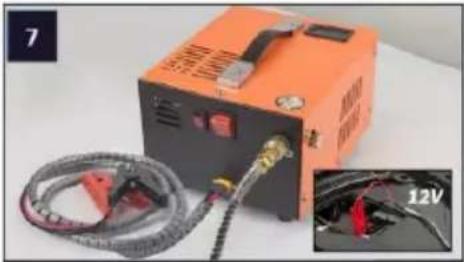

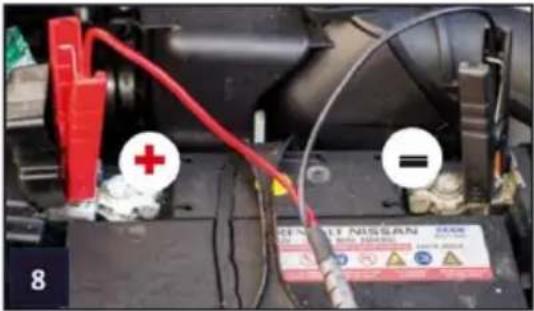

3. Verbinden Sie den roten Clip anderen Ende dieses Kabels mit dem Pluspol (+) der 12-Volt-Batte des Fahrzeugs. Dann Verbinden den schwarzen Clip mit dem Minuspol (-) der Batterie[Abb 8].

LADEVORGANG - INBETRIEBNAHME

DER LÜFTER UND KOMPRESSOR

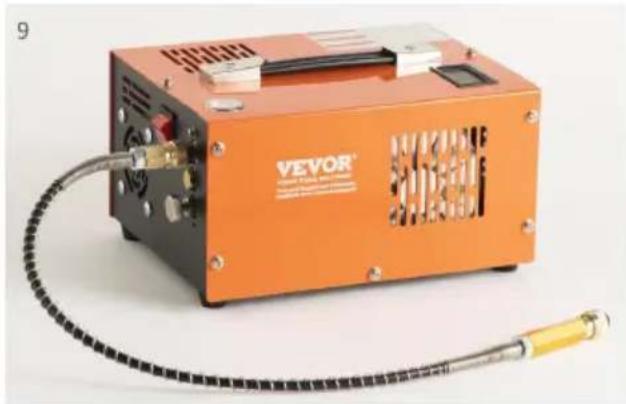

Die Luftleitung (Schlauchleitung) ist an einem Ende mit dem tragbaren Kompressor verbunden. Schließen Sie die Entlüftungsschraube an der Vorderseite des Hauptgeräts an, indem Sie sie im Uhrzeigersinn drehen [Abb. 10]. Sie muss nur handfest angezogen werden.

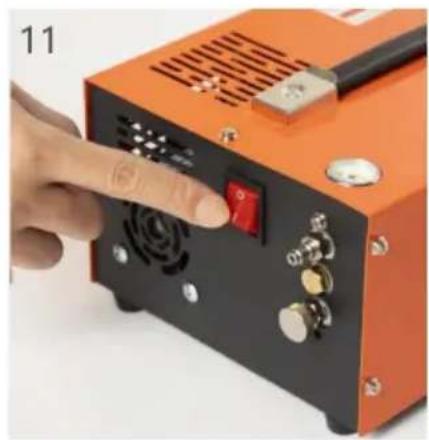

Drücken Sie die Kompressortaste auf der linken Seite der Hostgruppe [Abbildung 11]. Das Kühlgebläse läuft. Die Kompressoreinheit benötigt einige Minuten, um zu starten und einen leeren Zylinder mit 500 cm³ Hubraum auf 300 bar aufzuladen.

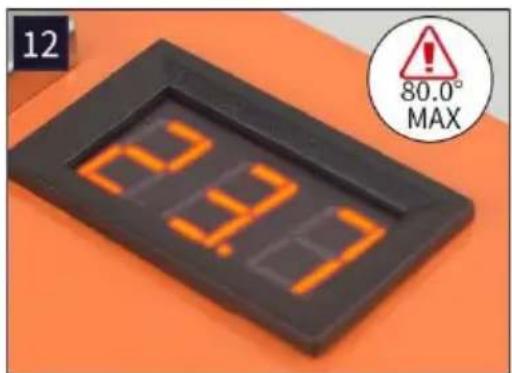

Während des Ladevorgangs wird die Temperatur des Geräts (in Celsius) auf dem LCD-Display am Hauptgerät angezeigt [Abb. 1]. Dies sollte während des gesamten Ladevorgangs überwacht werden.

WICHTIG: Wenn die Arbeitstemperatur 80 Grad Celsius überschreitet, muss die Kompressorfunktion manuell ausgeschaltet werden (siehe Seite 7) und das Kühlgebläse weiterlaufen. Starten Sie die Kompressorfunktion neu, sobald das tragbare Gerät abgekühlt ist.

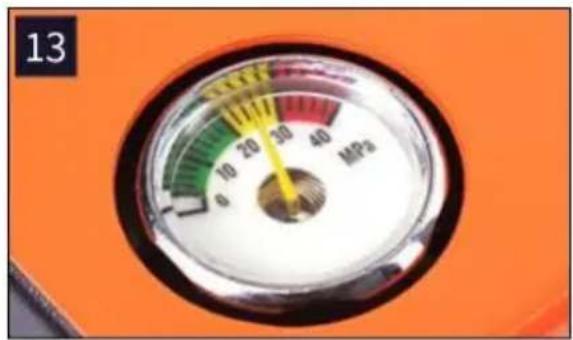

Kompressor ist abgekühlt. Druckmesser: Echtzeitanzeige des Flaschendrucks. Schalten Sie den Netzschalter sofort aus, wenn der Druckmesser 28 MPa erreicht [Abb. 13].

LADEVORGANG-STOPP DER KOMPRESSOR

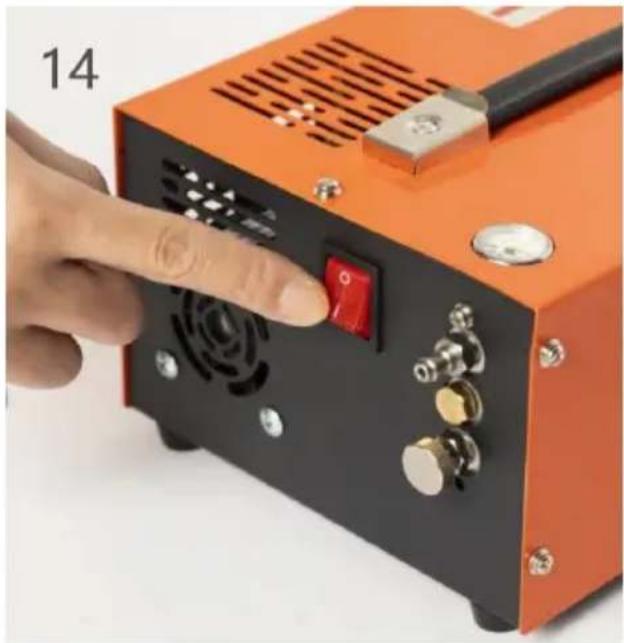

Wenn Sie den Kompressor jeder während des Betriebs manuell ausschalten möchten, drücken Sie einmal die Taste „COMPRESSO“ [Abb. 14].

TRENNEN DER LUFTLEITUNG (SCHLAUCHBAUGRUPPE)

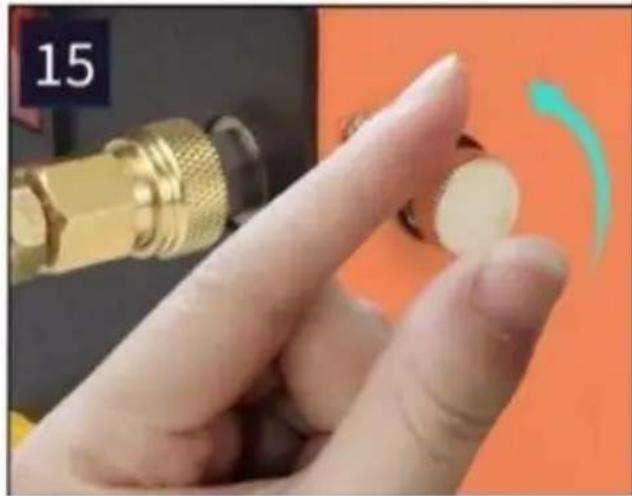

Nachdem der Ladezyklus abgeschlossen ist und/oder der Kompressor manuell ausgeschaltet wurde, enthält die Luftleitung (Schlauchleitung) immer noch Hochdruckluft. Diese Restluft MUSS abgelassen werden, bevor die Schlauchleitung sicher entfernt werden kann vom PCP-Luftgewehr und/oder der Haupteinheit getrennt werden. Öffnen Sie bei gestoppter Kompressorfunktion die Entlüftungsschraube an der Vorderseite des Geräts, indem Sie sie gegen den Uhrzeigersinn drehen [Abb. 15]. Sie hören ein Sekunden lang ein lautes „Zisch“, während die restliche Druckluft aus der Luftleitung entweicht.

Nach dem Entlüften kann die gesamte Schlauchleitung vom PCP-Luftgewehr und bei Bedarf auch von der Hauptkompressoreinheit abgenommen werden, indem die Foster-Anschlüsse entriegelt werden.

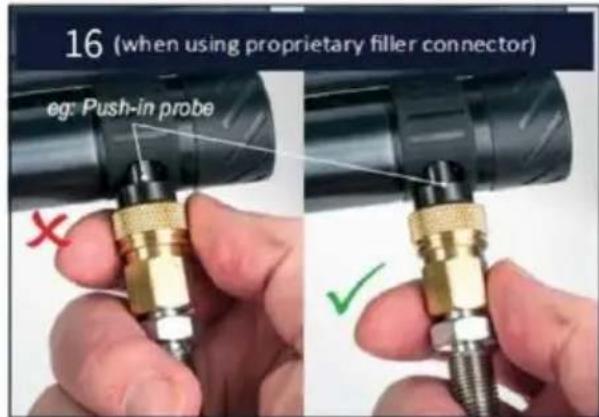

Hinweis: Bei PCP-Luftgewehren, die einen proprietären Füllanschluss (z. B. Einstecksonde) verwenden, muss der Foster-Anschluss nicht entriegelt werden. Trennen Sie bei Bedarf einfach den Füller vom Luftgewehr [Abb. 16].

Der tragbare Kompressor verfügt standardmäßig über ein integriertes Filtersystem in der Luftleitung [Abb. 17]. Dieses System verwendet ein Trockenmittel, um den Feuchtigkeitsgehalt aus der Druckluft zu entfernen und so das Risiko von Korrosion im Inneren des PCP-Luftgewehrs zu verringern. Es verfügt außerdem über Filter, um das Eindringen von Schmutz zu verhindern.

Hinweis: Es ist nicht wichtig, an welchem Ende der Luftleitung der Filter platziert wird, aber es ist praktischer, es am nächsten zur PCP-Luftpistole anzuschließen.

Das Trockenmittel [Abb. 18] muss beim Einsatz des tragbaren Kompressors ausgetauscht werden, wenn es ungefähr 40 oder 50 Füllzyklen abgeschlossen hat (siehe allgemeine Routinewartung unten).

ALLGEMEINE ROUTINEWARTUNG

Im Inneren des tragbaren Kompressors befinden sich keine vom Benutzer zu wartenden Teile. Zerlegen Sie daher die Hauptkompressoreinheit NICHT. Das Filter-Trockenmittelmedium und seine Filter, die Sicherung und die O-Ringe an den Hauptanschlussstücken können jedoch bei Bedarf durch die mitgelieferten Ersatzteile ersetzt werden.

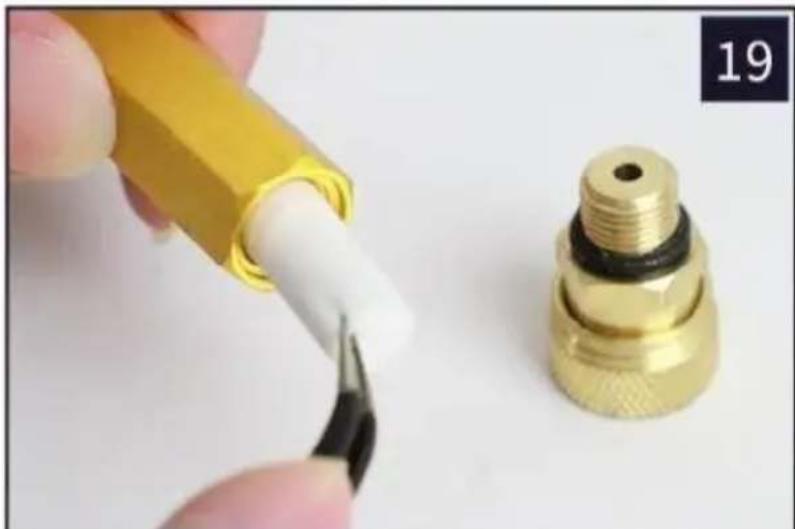

Nachdem Sie den Filter aus dem Hauptgerät entfernt haben, schrauben Sie beide gerändelten Enden des Messinggehäuses ab. Nehmen Sie den Schmutzfilter und das abgelaufene Trockenmittel heraus und notieren Sie dabei deren Ausrichtung und die Reihenfolge, in der sie entfernt werden. Hebeln Sie die Filtereinsätze mit einem dünnen Schraubendreher heraus [Abb. 19]. Ersetzen Sie das Trockenmittel und die Filter durch neue und bauen Sie den Filter in umgekehrter Reihenfolge wieder zusammen.

Überprüfen Sie regelmäßig den Zustand der O-Ringe an allen Verbindungsbaugruppen und ersetzen Sie sie, wenn sie abgenutzt, rissig oder beschädigt aussehen. O-Ringe sind wahrscheinlich die Ursache für

die meisten Ladeprobleme, wie zum Beispiel Luftlecks.
