Type de produit	Dispositif d'affûtage guidé pour couteaux (jig pour ponceuse à bande)
Marque	Vevor
Modèle	PJ-1156
Matériaux principaux	Acier inoxydable, aluminium, ABS
Dimensions plaque de montage standard	19,7 x 8,3 cm (7-3/4 x 3-1/4 pouces)
Dimensions plaque de montage grand	24,8 x 10,2 cm (9-3/4 x 4 pouces)
Dimensions surface de travail (support)	29,5 x 13,7 cm (11-3/4 x 5-1/4 pouces)
Alimentation	Aucune (outil manuel, se fixe sur ponceuse à bande)
Fonctions principales	Affûtage précis des couteaux avec réglage d'angle, guidage de meulage, porte-outil réglable
Plage d'angle	Réglage fin avec tendeur à filetage super fin et rapporteur gravé
Type de montage	Se boulonne sur le bras d'outillage de la ponceuse à bande (1,5 x 1,5 pouces)
Inclus	Guide de meulage standard et grand, porte-outil grand, poignées moletées, vis de réglage
Entretien	Nettoyer avec un chiffon sec après usage ; lubrifier les charnières occasionnellement
Sécurité	Lire attentivement le manuel avant utilisation ; porter des lunettes de protection
Pièces détachées / Réparabilité	Vis et poignées disponibles ; surface brute du porte-outil pouvant être percée/taraudée
Informations générales	Fabricant : Shanghaimuxinmuyeyouxiangongsi, Shanghai, CN ; Importé par SIHAO PTY LTD en Australie, Sanven Technology Ltd. aux États-Unis

FOIRE AUX QUESTIONS - PJ-1156 Vevor

Comment régler l'angle d'affûtage sur le Vevor PJ-1156 ?

Utilisez le tendeur à filetage super fin et le bouton de verrouillage pour un réglage précis. Le rapporteur gravé au laser permet de visualiser l'angle. Ajustez l'aiguille avec un tournevis si nécessaire.

Sur quel type de ponceuse à bande ce guide peut-il être monté ?

Il se fixe sur un bras d'outillage principal de 1,5 x 1,5 pouces (environ 3,8 x 3,8 cm) ou sur une fente inférieure de la ponceuse. Vérifiez la compatibilité des dimensions avec votre machine.

Quels accessoires sont inclus avec le PJ-1156 ?

Le kit comprend deux guides de meulage d'angle (standard et grand), un grand porte-outil, deux poignées moletées en aluminium, des vis de réglage à pointe de chien, et une feuille ABS anti-adhérence.

Puis-je affûter tous types de couteaux avec ce système ?

Oui, il convient aux couteaux de cuisine, de chasse, de poche, etc. Les vis de réglage placées le long du dos de la lame permettent de maintenir fermement différentes formes de lames.

Comment nettoyer et entretenir le guide d'affûtage ?

Essuyez les pièces métalliques avec un chiffon sec après chaque usage. Pour les charnières sans jeu, appliquez un léger lubrifiant si nécessaire.Évitez tout contact avec des solvants agressifs.

Le porte-outil est-il livré brut ?

Oui, la surface de l'acier est laissée brute pour permettre un ponçage, perçage ou soudage personnalisé. Vous pouvez ainsi l'adapter à vos fixations spécifiques.

Quelle est la largeur maximale de lame supportée ?

Les plaques de montage standard (19,7 cm) et grand (24,8 cm) peuvent accueillir la plupart des couteaux de taille courante. La surface de travail du grand support fait 29,5 cm de large.

Le guide PJ-1156 est-il compatible avec une meuleuse à eau ?

Ce guide est conçu pour une ponceuse à bande. Il peut être adapté sur d'autres outils si le bras d'outillage est compatible, mais l'utilisation sur meuleuse à eau n'est pas recommandée.

Comment obtenir une précision absolue lors du réglage d'angle ?

Utilisez la combinaison du bouton de verrouillage et du tendeur à filetage super fin pour un mouvement nul. Le pointeur de l'aiguille peut être ajusté avec un tournevis pour une lecture exacte sur le rapporteur.

Où puis-je télécharger la notice complète en français ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour le modèle PJ-1156. Vous pouvez également demander une traduction dans d'autres langues via le site.

MODE D'EMPLOI PJ-1156 Vevor

Dispositif d'affûtage de couteaux

MODÈLE : PJ-1156

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Guide de meulage d'angle - standard

La plaque de montage avant mesure 7-3/4" de large et 3-1/4" de haut. Trous de montage taraudés 1/4-20.

2 points de montage fendus.

Plaque de rapporteur en acier inoxydable gravée au laser. Le pointeur de l'aiguille peut être ajusté avec un tournevis pour une précision absolue.

Charnières sans jeu.

Deux poignées moletées en aluminium pour une prise en main et une sensation supérieures ; les poignées mesurent 3-1/2" de haut. Feuille ABS de 150" sur la plaque inférieure pour fournir une action de glissement exceptionnellement douce lors du meulage en plongée.

Vis de réglage à pointe de chien en acier inoxydable qui peuvent être placées stratégiquement le long du dos de la lame.

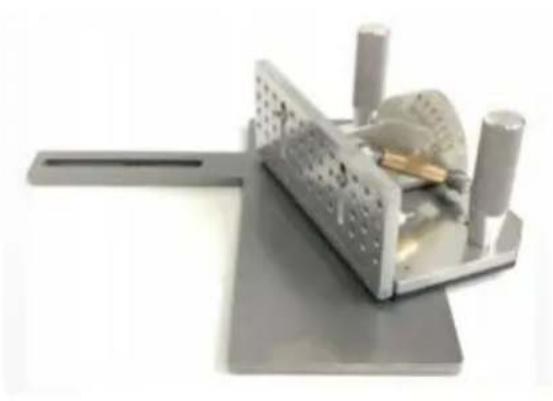

Guide de meulage d'angle standard avec grand porte-outil.

La plaque de montage avant mesure 7-3/4" de large et 3-1/4" de haut. Trous de montage taraudés 1/4-20.

2 points de montage fendus.

Plaque de rapporteur en acier inoxydable gravée au laser. Le pointeur de l'aiguille peut être ajusté avec un tournevis pour une précision absolue.

Tendeur à filetage super fin pour des réglages de précision absolue. La combinaison du bouton de verrouillage et du tendeur assure un mouvement nul.

Charnières sans jeu.

Deux poignées moletées en aluminium pour une prise en main et une sensation supérieures ; les poignées mesurent 3-1/2" de haut. PORTE-OUTILS :

Porte-outil en acier massif, acier brut de 3/8" d'épaisseur. Ce support se boulonne directement sur un bras d'outillage principal de 1,5" x 1,5" ou sur un bras d'outillage supplémentaire dans la fente inférieure de la meuleuse.

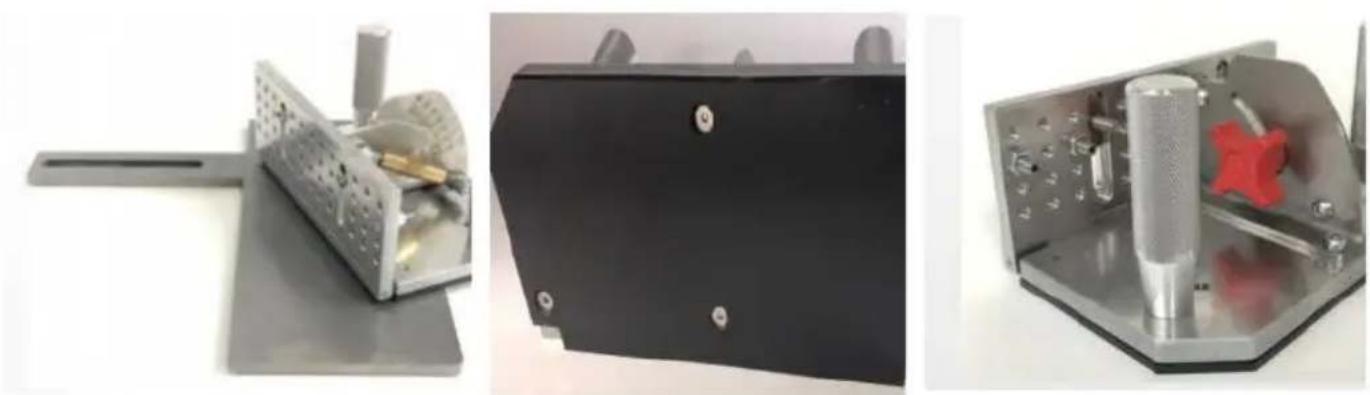

Guide de meulage d'angle standard avec grand porte-outil.

Ce support se boulonne directement sur un support principal de 1,5" x 1,5" bras d'outillage, ou à un bras d'outillage supplémentaire dans la fente inférieure du broyeur.

La fente permet de le rapprocher ou de l'éloigner de la cuve. Nous laissons la surface non finie : nous la poncerons pour la lisser ou percez-la et taraudez-la facilement pour vos fixations.

La surface de travail mesure 11-3/4" de large sur 5-1/4" de profondeur.

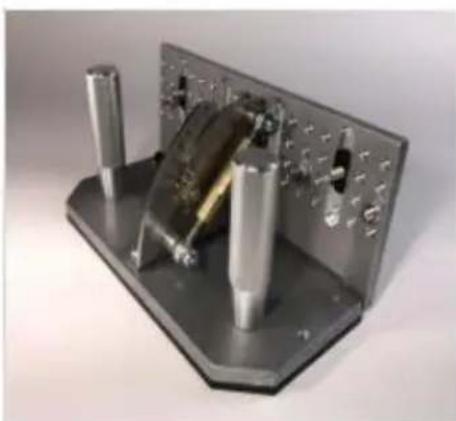

Guide de meulage d'angle - Grand.

La plaque de montage avant mesure 9-3/4" de large et 4" de haut. Trous de montage taraudés 1/4-20.

4 points de montage fendus.

Plaque de rapporteur en acier inoxydable gravée au laser.

Le pointeur de l'aiguille peut être ajusté avec un tournevis pour une précision absolue.

Tendeur à filetage super fin pour des réglages de précision absolue. La combinaison du bouton de verrouillage et du tendeur assure un mouvement nul.

Charnières sans jeu

main sûre et une sensation supérieure ; les poignées mesurent 3-1/2" de hauteur

Feuille ABS de 150" sur la plaque inférieure pour fournir une action

glissement exceptionnellement douce lors du meulage en plongée.

Vis de réglage à pointe de chien en acier inoxydable qui peuvent être placées stratégiquement le long du dos de la lame.

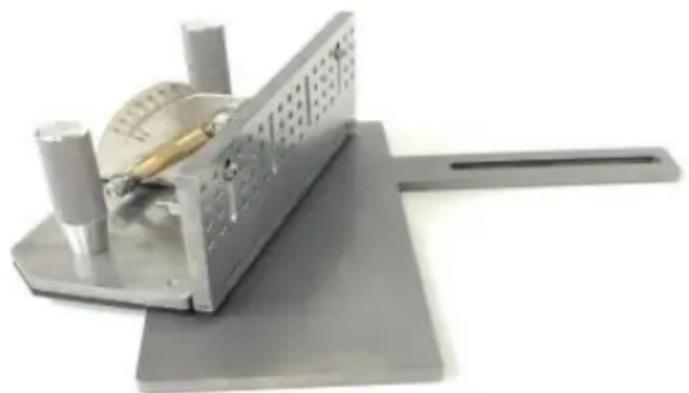

Guide de meulage d'angle (grand) et grand porte-ou

La plaque de montage avant mesure 9-3/4" de large et mesure 4" de haut.

Trous de montage taraudés 1/4-20.

4 points de montage de rapporteur en acier inoxydable gravée au laser.

Le pointeur de l'aiguille peut être ajusté avec un tournevis pour une précision absolue.

Tendeur à filetage super fin pour des réglages de précision absolue. La combinaison du bouton de verrouillage et du tendeur assure un mouvement nul.

Charnières sans jeu.

Deux poignées moletées en aluminium pour une prise en main sûre et une sensation supérieure ; les poignées mesurent 3-1/2" de hauteur.

Feuille ABS de 150" sur la plaque inférieure pour fournir une action de glissement exceptionnellement douce lors du meulage en plongée.

Vis de réglage à pointe de chien en acier inoxydable qui peuvent être placées stratégiquement le long du dos de la lame.

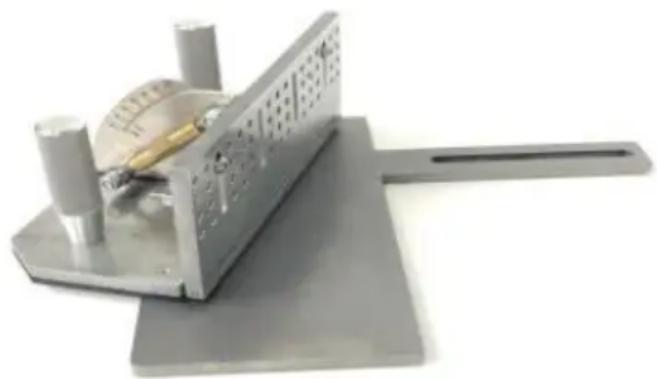

Guide de meulage d'angle (grand) et grand porte-outil

. PORTE-OUTIL :

épaisseur .

Ce support se boulonne directement sur un bras

d'outillage principal de 1,5" x 1,5" ou sur un bras d'outillage supplémentaire dans la

fente inférieure du broyeur.

.La fente permet de le rapprocher ou de l'éloigner de la ceinture.

Nous laissons la surface brute : poncez-la ou percez-la et taraudez-la facilement pour vos fixations. Il est également facile d'y souder des cornières ou des plaques de maintien.

La surface de travail mesure 11-3/4" de large sur 5-1/4" de profondeur.

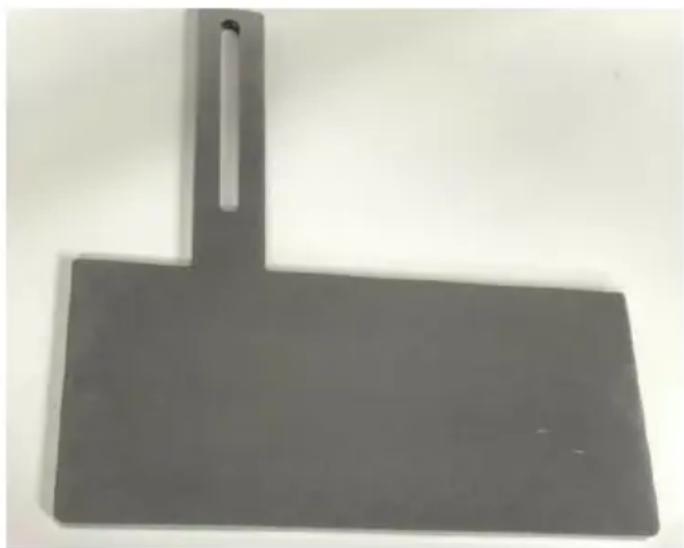

Grand porte-outil pour ponceuse à

bande

massif, épaisseur 3/8" non fini Acier. Ce support se boulonne directement sur un bras d'outillage principal de 3,8 cm x 3,8 cm, ou sur un bras d'outillage supplémentaire dans la fente inférieure du broyeur. La fente permet de le rapprocher ou de l'éloigner de la ceinture. Nous laissons la surface inachevée :

poncez-le jusqu'à ce qu'il soit lisse ou percez-le et taraudez-le facilement à installer et à souder. Pour les angles ou pour maintenir les plaques. La surface de travail mesure 29,5 cm de large et 13,7 cm de profondeur. Le support est très pratique. Nos guides de broyage.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
