Producttype	Geleide slijpapparaat voor messen (jig voor bandschuurmachine)
Merk	Vevor
Model	PJ-1156
Belangrijkste materialen	Roestvrij staal, aluminium, ABS
Afmetingen standaard montageplaat	19,7 x 8,3 cm (7-3/4 x 3-1/4 inch)
Afmetingen grote montageplaat	24,8 x 10,2 cm (9-3/4 x 4 inch)
Afmetingen werkoppervlak (steun)	29,5 x 13,7 cm (11-3/4 x 5-1/4 inch)
Voeding	Geen (handgereedschap, wordt bevestigd aan bandschuurmachine)
Hoofdfuncties	Precisie slijpen van messen met hoekverstelling, slijpgeleiding, verstelbare gereedschapshouder
Hoekbereik	Fijnafstelling met superfijne draadspanner en gegraveerde gradenboog
Montagetype	Wordt aan de gereedschapsarm van de bandschuurmachine gebout (1,5 x 1,5 inch)
Inbegrepen	Standaard en grote slijpgeleider, grote gereedschapshouder, aluminium kartelgrepen, stelschroeven
Onderhoud	Reinigen met een droge doek na gebruik; scharnieren af en toe smeren
Veiligheid	Lees de handleiding zorgvuldig voor gebruik; draag een veiligheidsbril
Reserveonderdelen / Repareerbaarheid	Schroeven en grepen verkrijgbaar; ruw oppervlak van de gereedschapshouder kan worden geboord/getapt
Algemene informatie	Fabrikant: Shanghaimuxinmuyeyouxiangongsi, Shanghai, CN; Geïmporteerd door SIHAO PTY LTD in Australië, Sanven Technology Ltd. in de Verenigde Staten

Veelgestelde vragen - PJ-1156 Vevor

Hoe stel ik de slijphoek in op de Vevor PJ-1156?

Gebruik de superfijne draadspanner en de vergrendelknop voor nauwkeurige afstelling. De lasergegraveerde gradenboog geeft de hoek weer. Pas zo nodig de naald aan met een schroevendraaier.

Op welk type bandschuurmachine kan deze geleider worden gemonteerd?

Hij wordt bevestigd aan een hoofdgereedschapsarm van 1,5 x 1,5 inch (ca. 3,8 x 3,8 cm) of aan een onderste sleuf van de schuurmachine. Controleer de maatcompatibiliteit met uw machine.

Welke accessoires zijn inbegrepen bij de PJ-1156?

De set bevat twee hoekslijpgeleiders (standaard en groot), een grote gereedschapshouder, twee aluminium kartelgrepen, stelschroeven met hondenpunt en een antiaanbakfolie van ABS.

Kan ik met dit systeem alle soorten messen slijpen?

Ja, het is geschikt voor keukenmessen, jachtmessen, zakmessen, enz. De stelschroeven langs de rug van het mes zorgen voor een stevige bevestiging van verschillende mesvormen.

Hoe reinig en onderhoud ik de slijpgeleider?

Veeg metalen onderdelen na elk gebruik af met een droge doek. Smeer de scharnieren indien nodig licht in. Vermijd contact met agressieve oplosmiddelen.

Wordt de gereedschapshouder onbewerkt geleverd?

Ja, het stalen oppervlak is ruw gelaten voor persoonlijk schuren, boren of lassen. U kunt het zo aanpassen aan uw specifieke bevestigingen.

Wat is de maximale mesbreedte die wordt ondersteund?

De standaard montageplaat (19,7 cm) en grote montageplaat (24,8 cm) kunnen de meeste gangbare mesmaten aan. Het werkoppervlak van de grote steun is 29,5 cm breed.

Is de PJ-1156 geleider compatibel met een waterslijpmachine?

Deze geleider is ontworpen voor een bandschuurmachine. Hij kan worden aangepast aan andere gereedschappen als de gereedschapsarm compatibel is, maar gebruik op een waterslijpmachine wordt niet aanbevolen.

Hoe verkrijg ik absolute precisie bij het instellen van de hoek?

Gebruik de combinatie van de vergrendelknop en de superfijne draadspanner voor spelingvrije beweging. De naaldwijzer kan met een schroevendraaier worden afgesteld voor een exacte uitlezing op de gradenboog.

Waar kan ik de volledige handleiding in het Nederlands downloaden?

De handleiding is gratis beschikbaar als PDF op notice-facile.com voor model PJ-1156. U kunt ook via de site een vertaling in andere talen aanvragen.

GEBRUIKSAANWIJZING PJ-1156 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produ is afhankelijk van het product dat u hebt ontvangen. Neemt u het o kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Hoekslijpgeleider-regulier

De voorste montageplaat is 2,3 meter breed en 8,9 cm hoog.

.1/4-20 Geschroefde montagegaten

.2 sleufbevestigingspunten

Gelaserde roestvrijstalen gradenboogplaat

De naaldwijzer kan met een schroevendraaier worden afgesteld voor absolute nauwkeurigheid

.Scharnieren zonder speling

Twee geribbelde aluminium handgrepen voor een veilige grip en e superieur gevoel; de handgrepen zijn 8,9 cm hoog

.150" ABS plaat op de bodemplaat voor een uitzonderlijk soepele glijbeweging tijdens het invalidslijpen. RVS stelschroeven met klauwpunt die strategisch langs de rug van het zaagblad kunnen worden geplaatst.

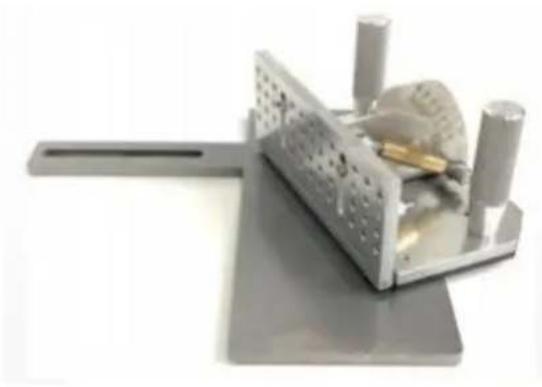

Hoekslijpgeleider - normaal met grote gereedschapshouder

De voorste montageplaat is 7-3/4" breed en 3-1/4" hoog.

.1/4-20 Geschroefde montagegaten

.2 sleufbevestigingspunten

Gelaserde roestvrijstalen gradenboogplaat

De naaldwijzer kan met een schroevendraaier worden afgesteld voor absolute nauwkeurigheid

.Superfijne draadspanner voor absolute precisie-afstellingen

.De combinatie van vergrendelingsknop en spanschroef zorgt voor nulbeweging

.Scharnieren zonder speling

Twee geribbelde aluminium handgrepen voor een veilige grip en e superieur gevoel; de handgrepen zijn 3-1/2" hoog

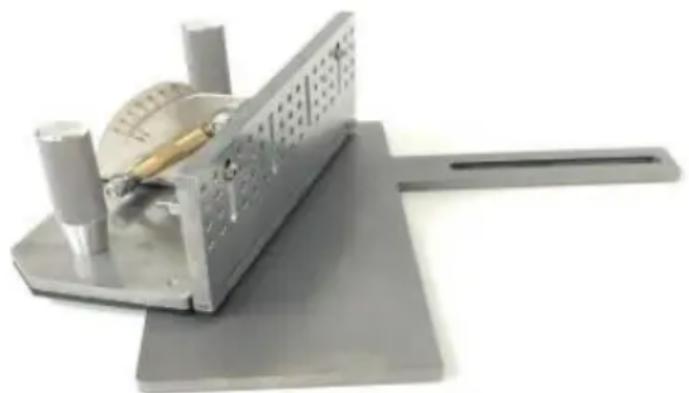

GEREEDSCHAPSHOUDER:

Gereedschapssteun van massief staal, 3/8" dik, onafgewerkt staal.

Deze steun wordt direct op een hoofdgereedschapsarm van 1,5"x1 geschroefd, of op een extra gereedschapsarm in de onderste sleu van de slijpmachine.

Hoekslijpgeleider - normaal met grote

gereedschapshouder

. Gereedschapshouder van massief staal, 3/8" dik, onafgewerkt sta Deze steun wordt direct op een 1,5"x1,5" hoofdsteun geschroefd gereedschapsarm, of naar een extra gereedschapsarm in de onder gleuf van de molen.

sleuf maakt het mogelijk om het dichterbij of verder weg te plaat weg van de riem.

We laten het oppervlak onafgewerkt: schuren het glad of boor en het eenvoudig voor uw armaturen.

Het werkblad is 29 cm breed en 13 cm diep.

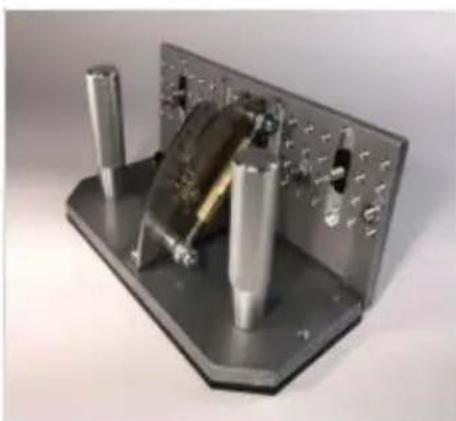

Hoekslijpgeleider - Groot

De voorste montageplaat is 24,5 cm breed en 10 cm hoog .

. 1/4-20 getapte montagegaten

.4 sleufbevestigingspunten

Gelaserde roestvrijstalen gradenboogplaat

De naaldwijzer kan met een schroevendraaier worden afgesteld voor absolute nauwkeurigheid

.Superfijne draadspanner voor absolute precisie-afstellingen

.De combinatie van vergrendelingsknop en spanschroef zorgt voor nulbeweging

. Scharnieren zonder speling

Twee geribbelde aluminium handgrepen voor een stevige grip en een superieur gevoel; de handgrepen zijn 8,9 cm hoog .

.150" ABS-plaat op de bodemplaat zorgt voor een uitzonderlijk soepele

glijbeweging tijdens het dompelslijpen.

.Roestvrijstalen stelschroeven met kop die strategisch langs de rug var blad kunnen worden geplaatst

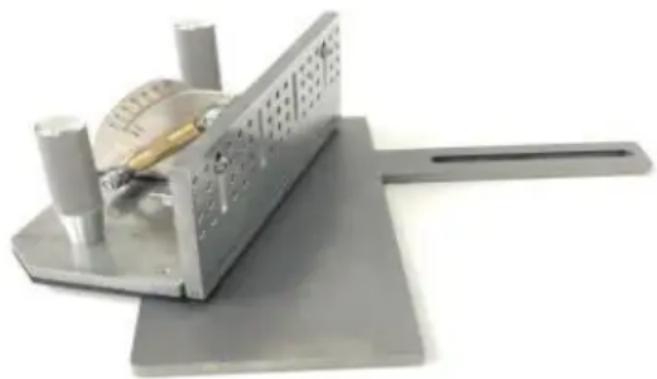

Hoekslijpgeleider (groot) en grote gereedschapssteun

De voorste montageplaat

24,5 cm breed en 1,0 m hoog .

. 1/4-20 getapte

montagegaten

. 4 sleufbevestigingspunten

Gelaserde roestvrijstalen

gradenboogplaat

De naaldwijzer kan met een schroevendraaier worden afgesteld voor absolute nauwkeurigheid

.Superfijne draadspanner voor absolute precisie-afstellingen

.De combinatie van vergrendelingsknop en spanschroef zorgt voor nulbeweging

.Scharnieren zonder speling

Twee geribbelde aluminium handgrepen voor een stevige grip en een superieur gevoel; de handgrepen zijn 3-1/2" hoog.

.150" ABS-plaat op de bodemplaat zorgt voor een uitzonderlijk soepele glijbeweging tijdens het dompelslijpen.

.Roestvrijstalen stelschroeven met kop die strategisch langs de rug var blad kunnen worden geplaatst.

Hoekslijpgeleider (groot) en grote gereedschapssteun

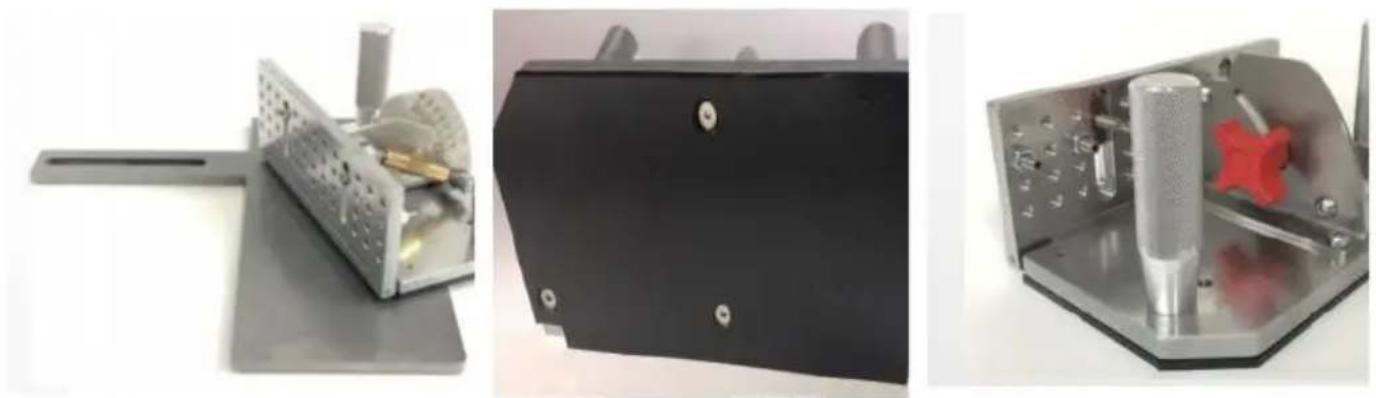

GEREEDSCHAPSHOUDER

. Gereedschapshouder van massief staal, 3/8" dik, onafgewerkt staal.

Deze steun wordt direct op een 1,5"x1,5" hoofdgereedschapsarm geschroefd, of op een extra gereedschapsarm in de Onderste gleuf van de molen.

Dankzij de gleuf kunt u de tas dichter bij of verder van de riem pla. We laten het oppervlak onafgewerkt: schuur het glad of boor en tap gemakkelijk voor uw armaturen. Ook is het gemakkelijk om hoeken of bevestigingsplaten op te lassen.

Het werkblad is 29 cm breed en 13 cm diep.

Bandslijpmachine

Gereedschapshouder Groot

Gereedschapshouder van massief staal, 3/8" dik, onafgewerkt staal. Deze steun wordt direct op een 1,5"x1,5" hoofdgereedschapsarm geschroefd, of op een extra gereedschapsarm. in de onderste sleuf van de molen. De sleuf maak het mogelijk om het dichterbij of verder weg te verplaatsen weg van de gordel. We verlaten het

oppervlak onafgewerkt: schuur het glad of boor en tap het Gemakkelij voor uw armaturen. Ook gemakkelijk te lassen. hoeken of het vasthou van platen. Het werkoppervlak is 29 cm breed en 13 cm diep. Deze rustbank werkt zeer goed met onze Grindgidsen.
