Produkttyp	Geführtes Messerschärfgerät (Vorrichtung für Bandschleifer)
Marke	Vevor
Modell	PJ-1156
Hauptmaterialien	Edelstahl, Aluminium, ABS
Maße Standard-Montageplatte	19,7 x 8,3 cm (7-3/4 x 3-1/4 Zoll)
Maße große Montageplatte	24,8 x 10,2 cm (9-3/4 x 4 Zoll)
Maße Arbeitsfläche (Ständer)	29,5 x 13,7 cm (11-3/4 x 5-1/4 Zoll)
Stromversorgung	Keine (Handwerkzeug, wird am Bandschleifer befestigt)
Hauptfunktionen	Präzises Messerschärfen mit Winkeleinstellung, Schleifführung, verstellbarem Werkzeughalter
Winkelbereich	Feineinstellung mit Superfeingewindespanner und graviertem Winkelmesser
Montageart	Wird am Werkzeugarm des Bandschleifers angeschraubt (1,5 x 1,5 Zoll)
Inbegriffen	Standard- und großer Schleifführung, großer Werkzeughalter, Rändelgriffe, Einstellschrauben
Pflege	Mit trockenem Tuch nach Gebrauch reinigen; Scharniere gelegentlich schmieren
Sicherheit	Bedienungsanleitung vor Gebrauch sorgfältig lesen; Schutzbrille tragen
Ersatzteile / Reparaturfähigkeit	Schrauben und Griffe erhältlich; Rohoberfläche des Werkzeughalters kann gebohrt/gewindet werden
Allgemeine Informationen	Hersteller: Shanghaimuxinmuyeyouxiangongsi, Shanghai, CN; Importiert von SIHAO PTY LTD in Australien, Sanven Technology Ltd. in den USA

Häufig gestellte Fragen - PJ-1156 Vevor

Wie stelle ich den Schärfwinkel am Vevor PJ-1156 ein?

Verwenden Sie den Superfeingewindespanner und den Verriegelungsknopf für präzise Einstellungen. Der lasergravierte Winkelmesser zeigt den Winkel an. Justieren Sie die Nadel bei Bedarf mit einem Schraubendreher.

Auf welchen Typ von Bandschleifer kann diese Führung montiert werden?

Sie wird an einem Hauptwerkzeugarm von 1,5 x 1,5 Zoll (ca. 3,8 x 3,8 cm) oder an einem unteren Schlitz des Schleifers befestigt. Überprüfen Sie die Maßkompatibilität mit Ihrer Maschine.

Welches Zubehör ist im Lieferumfang des PJ-1156 enthalten?

Das Kit enthält zwei Winkelschleifführungen (Standard und groß), einen großen Werkzeughalter, zwei Rändelgriffe aus Aluminium, Einstellschrauben mit Hundepunkt und eine antihaftbeschichtete ABS-Folie.

Kann ich mit diesem System alle Arten von Messern schärfen?

Ja, es eignet sich für Küchenmesser, Jagdmesser, Taschenmesser usw. Die entlang des Messerrückens angebrachten Einstellschrauben ermöglichen das feste Halten verschiedener Klingenformen.

Wie reinige und pflege ich die Schärfführung?

Wischen Sie die Metallteile nach jedem Gebrauch mit einem trockenen Tuch ab. Bei spielfreien Scharnieren bei Bedarf leichtes Schmiermittel auftragen. Vermeiden Sie Kontakt mit aggressiven Lösungsmitteln.

Wird der Werkzeughalter roh geliefert?

Ja, die Stahloberfläche bleibt roh, um individuelles Schleifen, Bohren oder Schweißen zu ermöglichen. So können Sie ihn an Ihre spezifischen Befestigungen anpassen.

Was ist die maximale Klingenbreite, die unterstützt wird?

Die Standard-Montageplatte (19,7 cm) und die große (24,8 cm) können die meisten gängigen Messer aufnehmen. Die Arbeitsfläche des großen Trägers ist 29,5 cm breit.

Ist die PJ-1156-Führung mit einer Nassschleifmaschine kompatibel?

Diese Führung ist für einen Bandschleifer konzipiert. Sie kann an andere Werkzeuge angepasst werden, wenn der Werkzeugarm kompatibel ist, aber die Verwendung an einer Nassschleifmaschine wird nicht empfohlen.

Wie erreiche ich absolute Präzision bei der Winkeleinstellung?

Verwenden Sie die Kombination aus Verriegelungsknopf und Superfeingewindespanner für spielfreie Bewegung. Der Zeiger kann mit einem Schraubendreher für eine genaue Ablesung am Winkelmesser justiert werden.

Wo kann ich die vollständige Anleitung auf Französisch herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com für das Modell PJ-1156 erhältlich. Sie können auch eine Übersetzung in andere Sprachen über die Website anfordern.

BEDIENUNGSANLEITUNG PJ-1156 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Messerschärfvorrichtung

MODELL: PJ- 1156

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich 10 Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

Winkelschleifführung – normal

Die vordere Montageplatte ist 7-3/4' breit und 3-1/4" hoch

.1/4-20 Gewindebohrungen

.2 geschlitzte Befestigungspunkte

.Gelaserte Winkelmesserplatte aus Edelstahl

.Nadelzeiger kann mit einem Schraubendreher für absolute

Genauigkeit eingestellt werden

.Spielfreie Scharniere

Zwei geriffelte Aluminiumgriffe für sicheren Halt und ein

hervorragendes „Gefühl“; die Griffe sind 3-1/2" hoch

0,150 Zoll ABS-Platte auf der Bodenplatte für ein außergewöhnlich sanftes Gleiten beim Einstechschleifen. Edelstahl-Stellschrauben für die Klingenspitze, die strategisch entlang des Klingenrückens platziert werden können.

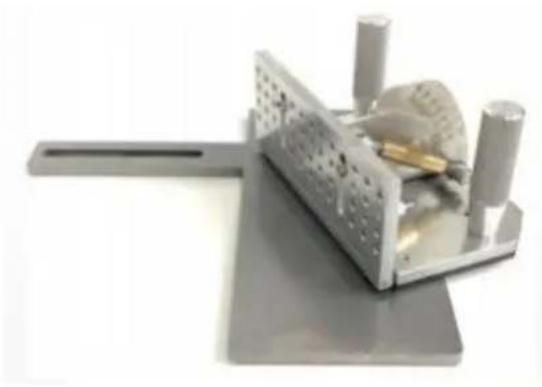

Winkelschleifführung – normal mit großer Werkzeugauflage

Die vordere Montageplatte ist 7-3/4" breit und 3-1/4" hoch

.1/4-20 Gewindebohrungen

.2 geschlitzte Befestigungspunkte

.Gelaserte Winkelmesserplatte aus Edelstahl

.Nadelzeiger kann mit einem Schraubendreher für absolute

Genauigkeit eingestellt werden

.Superfeines Gewindespannschloss für absolut präzise Einstellungen

Die Kombination aus Feststellknopf und Spannschloss gewährleistet

Null Bewegung

.Spielfreie Scharniere

Zwei geriffelte Aluminiumgriffe für sicheren Halt und hervorragende

„Gefühl“; die Griffe sind 3-1/2" hoch

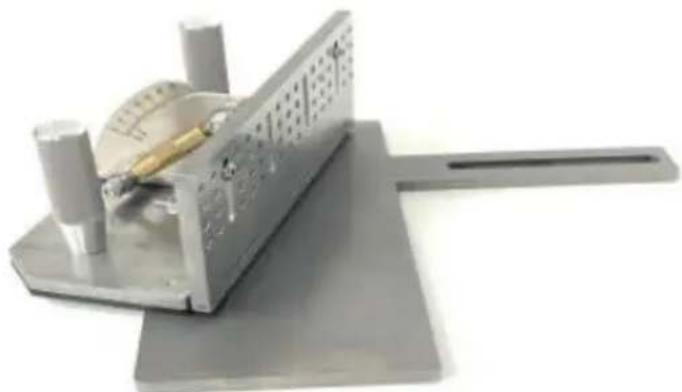

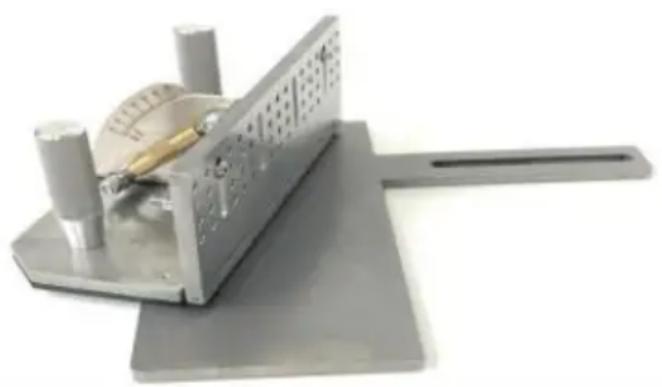

WERKZEUGAUFLAGE:

Werkzeugauflage aus massivem Stahl, 3/8" dicker, unbehandelter Stahl. Diese Auflage wird direkt auf einen 1,5"x1,5" großen

Hauptwerkzeugarm oder auf einen zusätzlichen Werkzeugarm im unteren Schlitz der Schleifmaschine geschraubt.

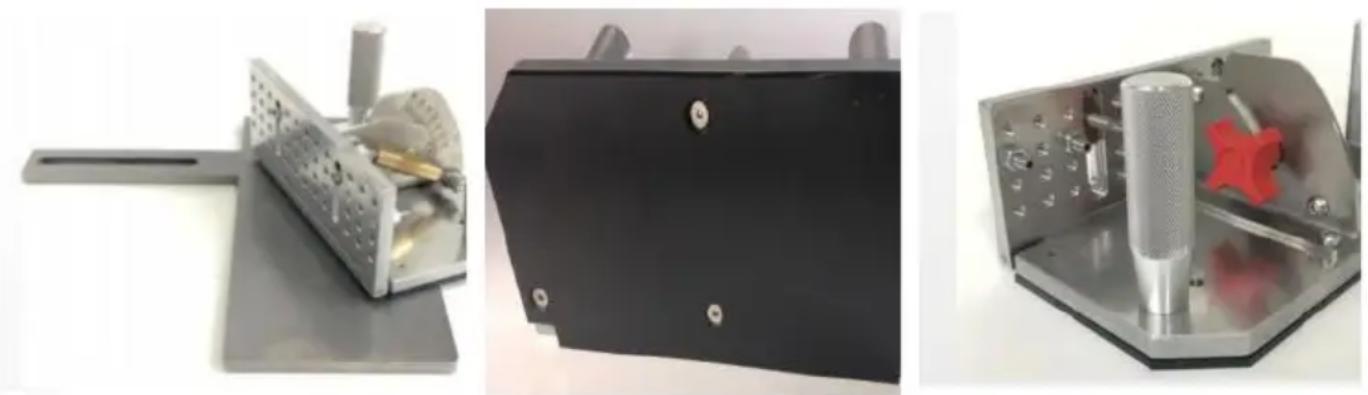

Winkelschleifführung – normal mit großer

Werkzeugauflage

. Werkzeugablage aus massivem Stahl, 3/8 Zoll dicker, unbehandel Stahl.
. Diese Auflage wird direkt auf eine 1,5"x1,5" Haupt Werkzeugarm oder zu einem zusätzlichen Werkzeugarm in der unteren Schlitz der Mühle.

weiter zu bewegen vom Gürtel weg.

. Wir lassen die Oberfläche unbearbeitet: schleifen Sie sie glatt o bohren und schneiden Sie einfach Gewinde für Ihre Vorrichtungen. Die Arbeitsfläche ist 11-3/4" breit und 5-1/4" tief.

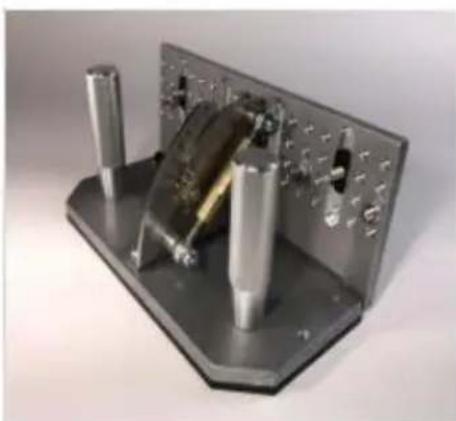

Winkelschleifführung - Groß

. Die vordere Montageplatte ist 9-3/4" breit und 4" hoch.
. 1/4-20 Gewindebohrungen zur Befestigung
.4 Schlitzbefestigungspunkte
.Gelaserte Winkelmesserplatte aus Edelstahl
.Nadelzeiger kann mit einem Schraubendreher für absolute Genauigkeit eingestellt werden
.Superfeines Gewindespannschloss für absolut präzise Einstellungen Die Kombination aus Feststellknopf und Spannschloss gewährleistet Null Bewegung
Spielfreie Scharniere
Aluminiumgriffe für sicheren Halt und ein hervorragendes Gefühl; die G sind 3-1/2" hoch
0,150 Zoll ABS-Platte auf der Bodenplatte für eine außergewöhnlich sa

Gleitbewegung beim Einstechschleifen.

.Stellschrauben aus Edelstahl mit Hundespitze, die strategisch entlang (Klingenrückens platziert werden können

Winkelschleifführung (groß) und große

Werkzeugauflage

Die vordere Montageplatte ist 9-3/4" breit und 4 "

. 1/4-20 Gewindebohrungen zur Befestigung

. 4 geschlitzte

Befestigungspunkte

. Gelaserte

Edelstahl-Winkelmesserplatte

.Nadelzeiger kann mit einem Schraubendreher für absolute Genauigkeit eingestellt werden

.Superfeines Gewindespannschloss für absolut präzise Einstellungen Die Kombination aus Feststellknopf und Spannschloss gewährleistet Null Bewegung

.Spielfreie Scharniere

.Zwei geriffelte Aluminiumgriffe für sicheren Halt und ein hervorragendes

Gefühl“; die Griffe sind 3-1/2 Zoll hoch.

0,150 Zoll ABS-Platte auf der Bodenplatte für eine außergewöhnlich sa Gleitbewegung beim Einstechschleifen.

.Stellschrauben aus Edelstahl mit Hundespitze, die strategisch entlang (Klingenrückens platziert werden können.

Winkelschleifführung (groß) und große

Werkzeugauflage

. WERKZEUGAUFLAGE: . Werkzeugablage aus massivem Stahl, 3/8 Zoll dicker, unbehandelter Stahl . Diese Auflage wird direkt einen 1,5"x1,5"

Hauptwerkzeugarm oder au einen zusätzlichen Werkzeugarm im Unterer Schlitz der Mühle.

.Der Schlitz ermöglicht es, ihn näher an den Riemen heran oder weit davon weg zu bewegen.

Wir lassen die Oberfläche unbearbeitet: Sie können sie glatt schleifen einfach bohren und Gewinde schneiden, um sie für Ihre Befestigungen verwenden. Auch Winkel oder Halteplatten lassen sich problemlos anschweißen.

. Die Arbeitsfläche ist 11-3/4" breit und 5-1/4" tief.

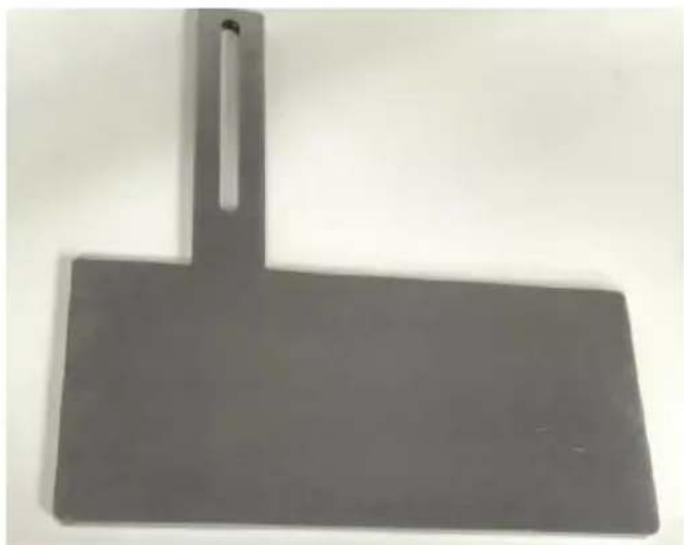

Werkzeugablage für Bandschleifer,

groß

Werkzeugablage aus massivem Stahl, 3/8" dick, unbehandelt Stahl. Diese Auflage wird direkt auf einen 1,5"x1,5" Hauptwerkzeugarm oder auf einen zusätzlichen Werkzeugarm geschraubt in den unteren Schlitz der Mühle. Der Schlitz ermöglicht es, es näher an oder weiter zu bewegen weg vom Gürtel. Wir

verlassen die Oberfläche unfertig: glatt schleifen oder bohren und klopl einfach für Ihre Vorrichtungen. Auch leicht zu schweißen Winkel oder Halteplatten. Die Arbeitsfläche ist 11-3/4" breit und 5-1/4" tief. Diese Auflage funktioniert sehr gut mit unsere Grind Guides.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
