PJ-1156 - Ostrzałka do noży Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Urządzenie do prowadzonego ostrzenia noży (przyrząd do szlifierki taśmowej)
Marka	Vevor
Model	PJ-1156
Główne materiały	Stal nierdzewna, aluminium, ABS
Wymiary standardowej płyty montażowej	19,7 x 8,3 cm (7-3/4 x 3-1/4 cala)
Wymiary dużej płyty montażowej	24,8 x 10,2 cm (9-3/4 x 4 cala)
Wymiary powierzchni roboczej (podpory)	29,5 x 13,7 cm (11-3/4 x 5-1/4 cala)
Zasilanie	Brak (narzędzie ręczne, mocowane do szlifierki taśmowej)
Główne funkcje	Precyzyjne ostrzenie noży z regulacją kąta, prowadnica szlifowania, regulowany uchwyt narzędzia
Zakres kąta	Precyzyjna regulacja za pomocą napinacza o bardzo drobnym gwincie i wyskalowanego kątomierza
Rodzaj montażu	Przykręcany do ramienia narzędziowego szlifierki taśmowej (1,5 x 1,5 cala)
W zestawie	Prowadnica szlifowania standardowa i duża, duży uchwyt narzędzia, radełkowane uchwyty, śruby regulacyjne
Konserwacja	Czyścić suchą szmatką po użyciu; okazjonalnie smarować zawiasy
Bezpieczeństwo	Przed użyciem dokładnie przeczytać instrukcję; nosić okulary ochronne
Części zamienne / Możliwość naprawy	Śruby i uchwyty dostępne; surowa powierzchnia uchwytu narzędzia może być wiercona/gwintowana
Informacje ogólne	Producent: Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny; Importowane przez SIHAO PTY LTD w Australii, Sanven Technology Ltd. w Stanach Zjednoczonych

Często zadawane pytania - PJ-1156 Vevor

Jak ustawić kąt ostrzenia w Vevor PJ-1156?

Użyj napinacza o bardzo drobnym gwincie i przycisku blokady do precyzyjnej regulacji. Laserowo grawerowany kątomierz umożliwia odczyt kąta. W razie potrzeby wyreguluj wskazówkę śrubokrętem.

Do jakiego typu szlifierki taśmowej można zamontować tę prowadnicę?

Mocuje się do głównego ramienia narzędziowego o wymiarach 1,5 x 1,5 cala (około 3,8 x 3,8 cm) lub do dolnej szczeliny szlifierki. Sprawdź zgodność wymiarów z twoją maszyną.

Jakie akcesoria są dołączone do PJ-1156?

Zestaw zawiera dwie prowadnice szlifowania kątowego (standardową i dużą), duży uchwyt narzędzia, dwa radełkowane uchwyty aluminiowe, śruby regulacyjne z końcówką 'dog point' oraz arkusz ABS zapobiegający przywieraniu.

Czy mogę ostrzyć wszystkie typy noży za pomocą tego systemu?

Tak, nadaje się do noży kuchennych, myśliwskich, kieszonkowych itp. Śruby regulacyjne umieszczone wzdłuż grzbietu ostrza umożliwiają pewne trzymanie różnych kształtów ostrzy.

Jak czyścić i konserwować prowadnicę do ostrzenia?

Wytrzyj metalowe części suchą szmatką po każdym użyciu. W przypadku zawiasów bez luzu, w razie potrzeby nałóż lekki smar. Unikaj kontaktu z agresywnymi rozpuszczalnikami.

Czy uchwyt narzędzia jest dostarczany w stanie surowym?

Tak, powierzchnia stali pozostaje surowa, aby umożliwić indywidualne szlifowanie, wiercenie lub spawanie. Dzięki temu możesz dostosować go do swoich specyficznych mocowań.

Jaka jest maksymalna szerokość obsługiwanego ostrza?

Standardowe płyty montażowe (19,7 cm) i duże (24,8 cm) mieszczą większość noży o typowych rozmiarach. Powierzchnia robocza dużej podpory ma szerokość 29,5 cm.

Czy prowadnica PJ-1156 jest kompatybilna ze szlifierką wodną?

Ta prowadnica jest przeznaczona do szlifierki taśmowej. Może być dostosowana do innych narzędzi, jeśli ramię narzędziowe jest kompatybilne, ale użycie na szlifierce wodnej nie jest zalecane.

Jak uzyskać absolutną precyzję podczas ustawiania kąta?

Użyj kombinacji przycisku blokady i napinacza o bardzo drobnym gwincie, aby uzyskać zerowy luz. Wskazówkę można wyregulować śrubokrętem, aby uzyskać dokładny odczyt na kątomierzu.

Gdzie mogę pobrać pełną instrukcję w języku polskim?

Instrukcja jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com dla modelu PJ-1156. Możesz również poprosić o tłumaczenie na inne języki za pośrednictwem strony.

INSTRUKCJA OBSŁUGI PJ-1156 Vevor

Przyrząd do ostrzenia noży

MODEL: PJ- 1156

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytko powinien uważnie przeczytać instrukcję obsługi.

Prowadnica do szlifowania kątowego-regularna

Przednia płyta montażowa ma szerokość 7-3/4' i wysokość 3-1/4"

.1/4-20 Otwory montażowe gwintowane

.2 punkty montażowe z rowkami

.Płytka kątomierza ze stali nierdzewnej wycinana laserowo

Wskaźnik igły można regulować śrubokrętem, co zapewnia absolutr dokładność

Zawiasy bez luzu

Dwa aluminiowe, radełkowane uchwyty zapewniające pewny chwyt

doskonałe „wyczucie”; uchwyty mają wysokość 3-1/2"

Arkusz ABS o grubości 150" na dolnej płycie zapewnia wyjątkowo płynne przesuwanie podczas szlifowania wgłębnego. Śruby ustalające ze stali nierdzewnej z czubkiem czworokątnym, które można umieścić strategicznie wzdłuż grzbietu ostrza.

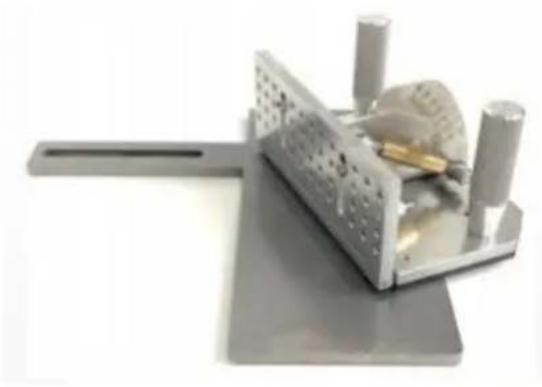

Prowadnica kątowa szlifierska-standardowa z dużą podpórką narzędziową

Przednia płyta montażowa ma 7-3/4" szerokości i 3-1/4" wysokości

.1/4-20 Otwory montażowe gwintowane

.2 punkty montażowe z rowkami

.Płytka kątomierza ze stali nierdzewnej wycinana laserowo

Wskaźnik igły można regulować śrubokrętem, co zapewnia absolutr dokładność

.Nakrętka napinająca z bardzo drobnym gwintem zapewnia absolutn precyzję regulacji

Połączenie pokrętła blokującego i śruby napinającej gwarantuje zerowy ruch

Zawiasy bez luzu

Dwa aluminiowe, radełkowane uchwyty zapewniające pewny chwyt

doskonałe „czucie”; uchwyty mają wysokość 3-1/2"

PODPÓRKA NARZĘDZIA:

Solidna stalowa podpórka narzędziowa, 3/8" grubości, nieobrobiona stal. Podpórka ta przykręcana jest bezpośrednio do głównego ramienia narzędziowego o wymiarach 1,5" x 1,5" lub do dodatkow ramienia narzędziowego w dolnym gnieździe szlifierki.

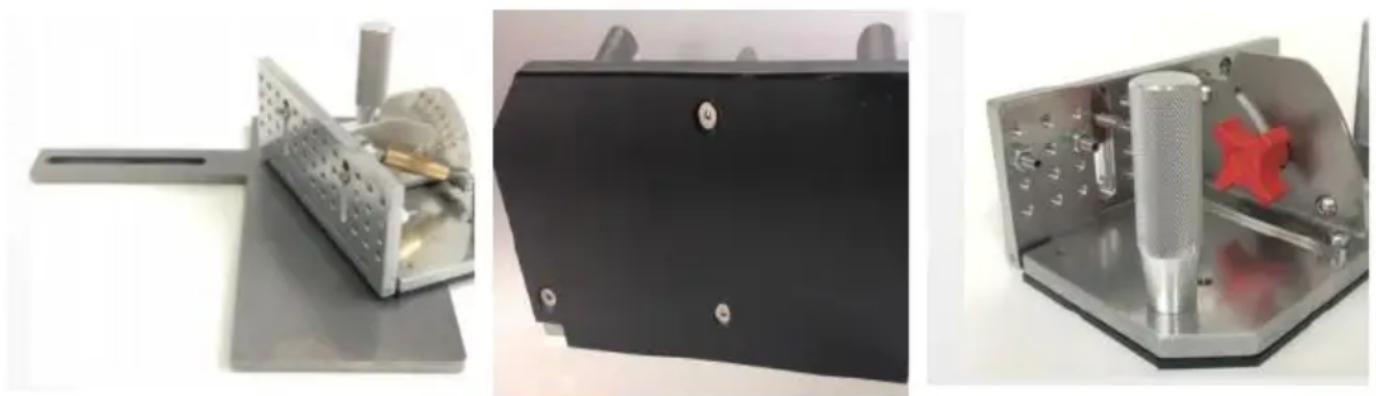

Prowadnica kątowa szlifierska-standardowa z dużą podpórką narzędziową

. Podpórka pod narzędzia wykonana z litej stali, o grubości 3/8" surowej stali.
. Ta podpórka jest przykręcana bezpośrednio do głównego element 1,5"x1,5" ramienia narzędziowego lub do dodatkowego ramienia narzędziowego w dolna szczelina młynka.
. Gniazdo pozwala na jego przybliżenie lub oddalenie z dala od powierzchnię pozostawiamy w stanie surowym: szlifujemy ją na gładko lub wywierć i nagwintuj otwór w celu zamontowania osprze Powierzchnia robocza ma szerokość 11-3/4" i głębokość 5-1/4".

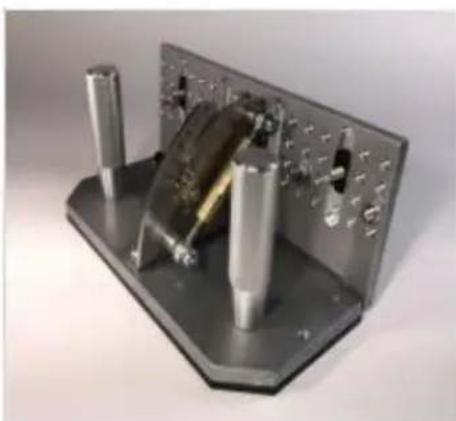

Prowadnica do szlifowania kątowego - duża

Przednia płyta montażowa ma szerokość 9-3/4" i wysokość 4".

. 1/4-20 Otwory montażowe gwintowane

.4 punkty montażowe z rowkami

.Płytka kątomierza ze stali nierdzewnej wycinana laserowo

Wskaźnik igły można regulować śrubokrętem, co zapewnia absolutną dokładność

.Nakrętka napinająca z bardzo drobnym gwintem zapewnia absolutną precyzję regulacji

Połączenie pokrętła blokującego i śruby napinającej gwarantuje zerowy ruch

. Zawiasy z zerowym luzem

. Dwa aluminiowe radełkowane uchwyty zapewniające pewny chwyt i doskonałe wyczucie; uchwyty mają wysokość 3-1/2"

Arkusz ABS o grubości 0,150" na płycie dolnej zapewnia wyjątkowo p przesuwanie podczas szlifowania wgłębnego.

.Śruby ustalające ze stali nierdzewnej, które można umieścić strategiczr wzdłuż grzbietu ostrza

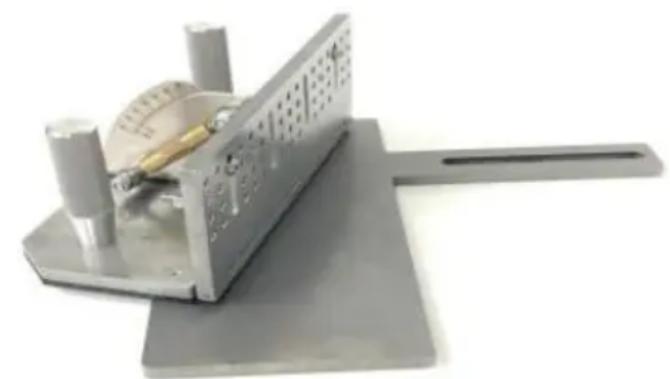

Prowadnica kątowa do szlifowania (duża) i duża

podpórka narzędziowa

. Przednia płyta montażow ma szerokość 9-3/4" i wysokość 4"

. 1/4-20 Otwory montażow gwintowane

. 4 punkty montażowe z rowkami

. Płytka kątomierza ze stali nierdzewnej wycinana laserowo

Wskaźnik igły można regulować śrubokrętem, co zapewnia absolutną dokładność

.Nakrętka napinająca z bardzo drobnym gwintem zapewnia absolutną precyzję regulacji

Połączenie pokrętła blokującego i śruby napinającej gwarantuje zerowy ruch

Zawiasy bez luzu

Dwa aluminiowe, radełkowane uchwyty zapewniające pewny chwyt i

doskonałe „wyczucie”; uchwyty mają wysokość 3-1/2”.

Arkusz ABS o grubości 0,150" na płycie dolnej zapewnia wyjątkowo p przesuwanie podczas szlifowania wgłębnego.

.Śruby ustalające ze stali nierdzewnej, które można umieścić strategiczr wzdłuż grzbietu ostrza.

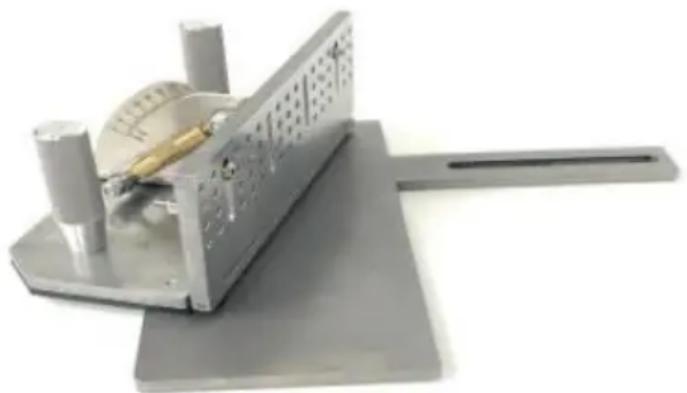

Prowadnica kątowa do szlifowania (duża) i duża

podpórka narzędziowa

. PODPÓRKA NARZĘDZIA: . Podpórka pod narzędzia wykonana z litej stali, o grubości 3/8" z surowej st .Ten wspornik przykręca si bezpośrednio do głównego ramienia narzędziowego o wymiarach 1,5" x 1,5" lub do dodatkowego ramienia narzędziowego w Dolna część młynka.

Szczelina pozwala na przesunięcie go bliżej lub dalej od pasa.

.Powierzchnię pozostawiamy w stanie surowym: szlifujemy ją na gładko lub wiercimy i gwintujemy, aby łatwo ją było zamontować. Łatwo jest również spawać kątowniki lub mocować płyty.

Powierzchnia robocza ma wymiary 11-3/4" szerokości i 5-1/4" głębokości

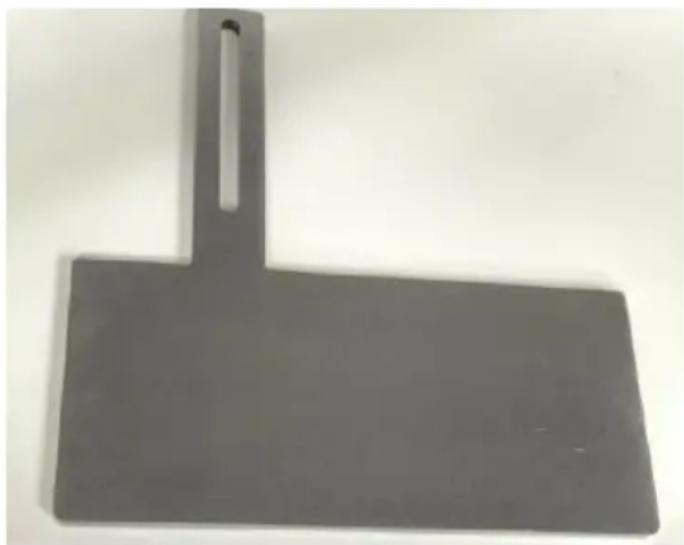

Podstawka pod narzędzie do szlifierki

taśmowej duża

Solidna stalowa podpórka pod narzędzia, grubość 3/8" w stanie surowym stal. Ta podpórka jest przykręcana bezpośrednio do głównego ramienia narzędziowego 1,5"x1,5" lub do dodatkowego ramienia narzędziowego w dolnym gnieździe młynka. Gniazdo pozwala na jego przybliżenie lub oddalenie z dala od pasa.

Opuszczamy powierzchnię niedokończone: wygładź papierem ściernym lub wywierć otwór i nagwintuj łatwo do Twoich urządzeń. Również łatw spawania kąty lub przytrzymywanie płyt. Powierzchnia robocza ma wymiary 11-3/4" szerokości i 5-1/4" głębokości. Ta podpórka działa bar dobrze z nasze przewodniki Grind.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
