Tipo de producto	Dispositivo de afilado guiado para cuchillos (plantilla para lijadora de banda)
Marca	Vevor
Modelo	PJ-1156
Materiales principales	Acero inoxidable, aluminio, ABS
Dimensiones placa de montaje estándar	19,7 x 8,3 cm (7-3/4 x 3-1/4 pulgadas)
Dimensiones placa de montaje grande	24,8 x 10,2 cm (9-3/4 x 4 pulgadas)
Dimensiones superficie de trabajo (soporte)	29,5 x 13,7 cm (11-3/4 x 5-1/4 pulgadas)
Alimentación	Ninguna (herramienta manual, se fija en lijadora de banda)
Funciones principales	Afilado preciso de cuchillos con ajuste de ángulo, guía de esmerilado, soporte de herramienta ajustable
Rango de ángulo	Ajuste fino con tensor de rosca superfina y transportador grabado
Tipo de montaje	Se atornilla al brazo de herramienta de la lijadora de banda (1,5 x 1,5 pulgadas)
Incluye	Guía de esmerilado estándar y grande, soporte de herramienta grande, manijas moleteadas, tornillos de ajuste
Mantenimiento	Limpiar con un paño seco después del uso; lubricar las bisagras ocasionalmente
Seguridad	Leer atentamente el manual antes de usar; usar gafas de protección
Piezas de repuesto / Reparabilidad	Tornillos y manijas disponibles; superficie bruta del soporte de herramienta que se puede perforar/roscar
Información general	Fabricante: Shanghaimuxinmuyeyouxiangongsi, Shanghái, CN; Importado por SIHAO PTY LTD en Australia, Sanven Technology Ltd. en Estados Unidos

Preguntas frecuentes - PJ-1156 Vevor

¿Cómo ajustar el ángulo de afilado en el Vevor PJ-1156?

Utilice el tensor de rosca superfina y el botón de bloqueo para un ajuste preciso. El transportador grabado con láser permite visualizar el ángulo. Ajuste la aguja con un destornillador si es necesario.

¿En qué tipo de lijadora de banda se puede montar esta guía?

Se fija en un brazo de herramienta principal de 1,5 x 1,5 pulgadas (aproximadamente 3,8 x 3,8 cm) o en una ranura inferior de la lijadora. Verifique la compatibilidad de las dimensiones con su máquina.

¿Qué accesorios se incluyen con el PJ-1156?

El kit incluye dos guías de esmerilado de ángulo (estándar y grande), un soporte de herramienta grande, dos manijas moleteadas de aluminio, tornillos de ajuste de punta de perro y una hoja ABS antiadherente.

¿Puedo afilar todo tipo de cuchillos con este sistema?

Sí, es adecuado para cuchillos de cocina, caza, bolsillo, etc. Los tornillos de ajuste colocados a lo largo del lomo de la hoja permiten sujetar firmemente diferentes formas de hojas.

¿Cómo limpiar y mantener la guía de afilado?

Limpie las piezas metálicas con un paño seco después de cada uso. Para las bisagras sin juego, aplique un lubricante ligero si es necesario. Evite el contacto con solventes agresivos.

¿El soporte de herramienta se entrega en bruto?

Sí, la superficie del acero se deja en bruto para permitir lijado, perforación o soldadura personalizados. Así puede adaptarlo a sus fijaciones específicas.

¿Cuál es el ancho máximo de hoja soportado?

Las placas de montaje estándar (19,7 cm) y grande (24,8 cm) pueden albergar la mayoría de los cuchillos de tamaño común. La superficie de trabajo del soporte grande mide 29,5 cm de ancho.

¿La guía PJ-1156 es compatible con una esmeriladora de agua?

Esta guía está diseñada para una lijadora de banda. Puede adaptarse a otras herramientas si el brazo de herramienta es compatible, pero no se recomienda su uso en esmeriladora de agua.

¿Cómo obtener una precisión absoluta al ajustar el ángulo?

Utilice la combinación del botón de bloqueo y el tensor de rosca superfina para un movimiento nulo. El puntero de la aguja se puede ajustar con un destornillador para una lectura exacta en el transportador.

¿Dónde puedo descargar el manual completo en español?

El manual está disponible gratuitamente en formato PDF en notice-facile.com para el modelo PJ-1156. También puede solicitar una traducción a otros idiomas a través del sitio.

MANUAL DE USUARIO PJ-1156 Vevor

Accesorio para afilar cuchillos

MODELO: PJ-1156

VEVOR

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto puede diferir de la del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

Guía de afilado de ángulos regular

La placa de montaje frontal mide 7-3/4' de ancho y tiene una altura de 3-1/4".

Orificios de montaje roscados de 1/4-20.

2 puntos de montaje ranurados.

Placa transportadora de acero inoxidable grabada con láser.

El puntero de la aguja se puede ajustar con un destornillador para lograr una precisión absoluta.

Bisagras sin juego.

Dos mangos moleteados de aluminio para un agarre seguro y una

sensación superior; los mangos miden 3-1/2" de alto.

Lámina ABS de .150" en la placa inferior para proporcionar una acción de deslizamiento excepcionalmente suave al afilar por inmersión. Tornillos de fijación con punta de perro de acero inoxidable que se pueden colocar estratégicamente a lo largo del lomo de la hoja.

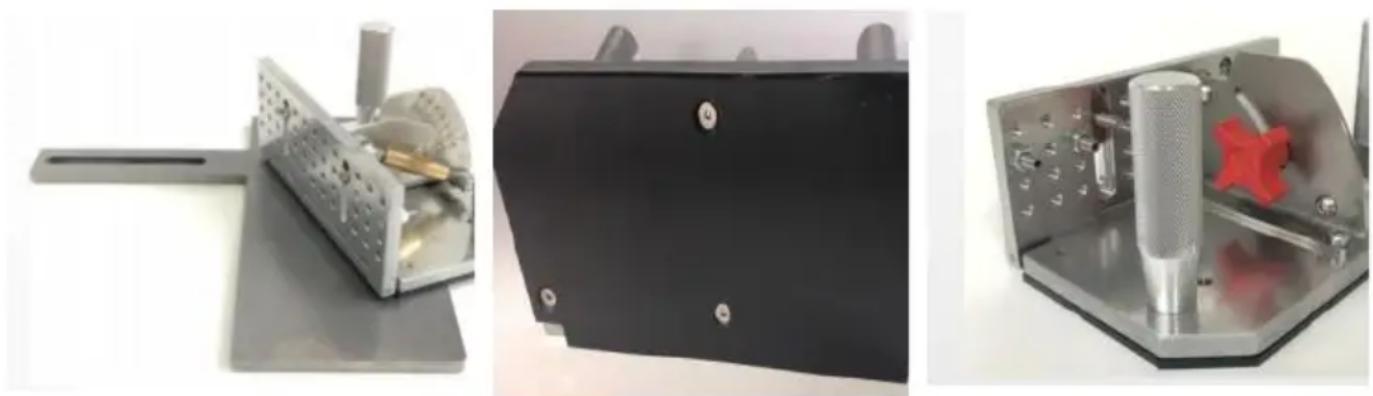

Guía de amolado angular regular con soporte de herramienta grande

La placa de montaje frontal mide 7-3/4" de ancho y 3-1/4" de alto. Orificios de montaje roscados de 1/4-20.

2 puntos de montaje ranurados.

Placa transportadora de acero inoxidable grabada con láser.

El puntero de la aguja se puede ajustar con un destornillador para lograr una precisión absoluta.

Tensor de rosca superfina para ajustes de absoluta precisión.

La combinación de perilla de bloqueo y tensor garantiza cero movimiento.

Bisagras sin juego.

Dos mangos moleteados de aluminio para un agarre seguro y una sensación superior; los mangos tienen una altura de 3-1/2".

REPOSAHERRAMIENTAS:

Soporte de herramientas de acero sólido, acero sin terminar de 3/8" de espesor. Este soporte se atornilla directamente a un brazo de herramientas principal de 1,5" x 1,5", o a un brazo de herramientas adicional en la ranura inferior de la amoladora.

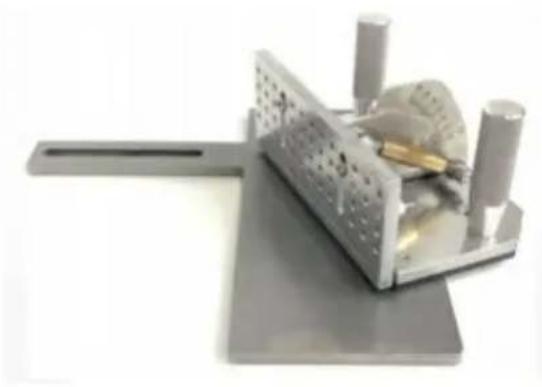

Guía de amolado angular regular con soporte de herramienta grande.

Soporte para herramientas de acero macizo, acero sin terminar de 3/8" de espesor.

Este soporte se atornilla directamente a una barra principal de 1,5" x 1,5" brazo de herramientas, o a un brazo de herramientas adicional en la ranura inferior del molinillo.

La ranura permite acercarlo o alejarlo del cinturón.

Dejamos la superficie sin terminar: la lijamos hasta que quede lisa, taladre y rosque fácilmente para sus accesorios.

La superficie de trabajo mide 11-3/4" de ancho por 5-1/4" de profundidad.

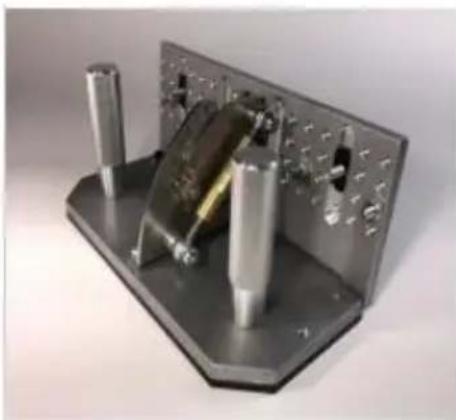

Guía de afilado angular - Grande

La placa de montaje frontal mide 9-3/4" de ancho y 4" de alto.

Orificios de montaje roscados de 1/4-20

4 puntos de montaje ranurados

Placa transportadora de acero inoxidable grabada con láser

El puntero de la aguja se puede ajustar con un destornillador para una precisión absoluta.

Tensor de rosca superfina para ajustes de absoluta precisión.

La combinación de perilla de bloqueo y tensor garantiza cero movimiento. Bisagras sin juego

Dos mangos moleteados de aluminio para un agarre seguro y una sensación superior; los mangos miden 8,9 cm de alto.

Lámina ABS de 0,150" en la placa inferior para proporcionar una acción de deslizamiento excepcionalmente suave al rectificar por inmersión.

Tornillos de fijación con punta de perro de acero inoxidable que se colocan estratégicamente a lo largo del lomo de la hoja.

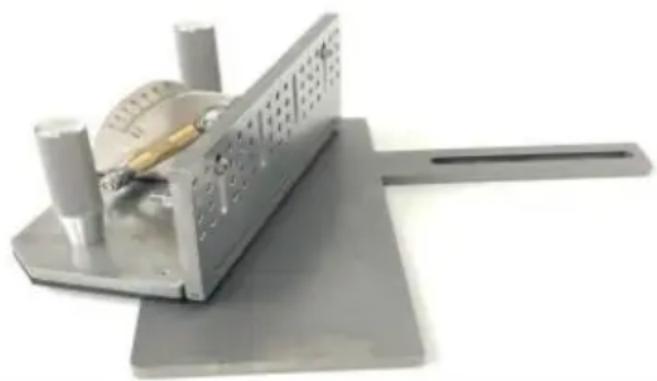

Guía de amolado angular (grande) y soporte de herramienta grande

La placa de montaje frontal mide 9-3/4" de ancho y 4" de alto.

Orificios de montaje roscados de 1/4-20

4 puntos de montaje ranurados

Placa transportadora de acero inoxidable grabada con láser

El puntero de la aguja se puede ajustar con un destornillador para una precisión absoluta.

Tensor de rosca superfina para ajustes de absoluta precisión.

La combinación de perilla de bloqueo y tensor garantiza cero movimiento. Bisagras sin juego

Dos mangos moleteados de aluminio para un agarre seguro y una sensación superior; los mangos miden 3-1/2" de alto.

Lámina ABS de 0,150" en la placa inferior para proporcionar una acción de deslizamiento excepcionalmente suave al rectificar por inmersión.

Tornillos de fijación con punta de perro de acero inoxidable que se colocan estratégicamente a lo largo del lomo de la hoja.

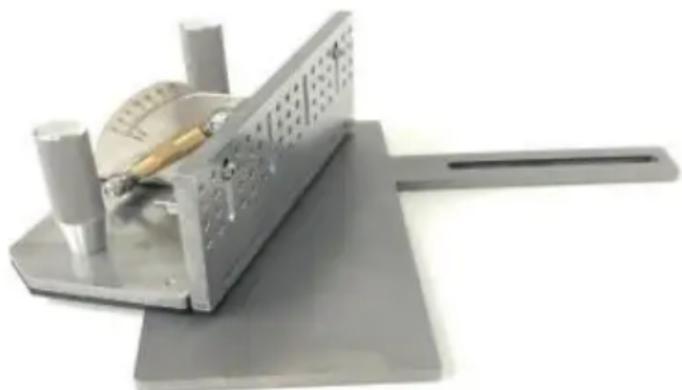

Guía de amolado angular (grande) y soporte de

herramienta grande

REPOSAHERRAMIENTAS

Soporte para herramientas de acero macizo, acero sin terminar de espesor.

Este soporte se atornilla directamente a un brazo de herramientas principal de 1,5" x 1,5", o a un brazo de herramientas adicional en la ranura inferior del molinillo.

La ranura permite acercarlo o alejarlo del cinturón.

Dejamos la superficie sin terminar: se lija hasta quedar lisa o se talla rosca fácilmente para sus accesorios. También es fácil soldar ángulos y placas de sujeción.

La superficie de trabajo mide 11-3/4" de ancho por 5-1/4" de profundidad.

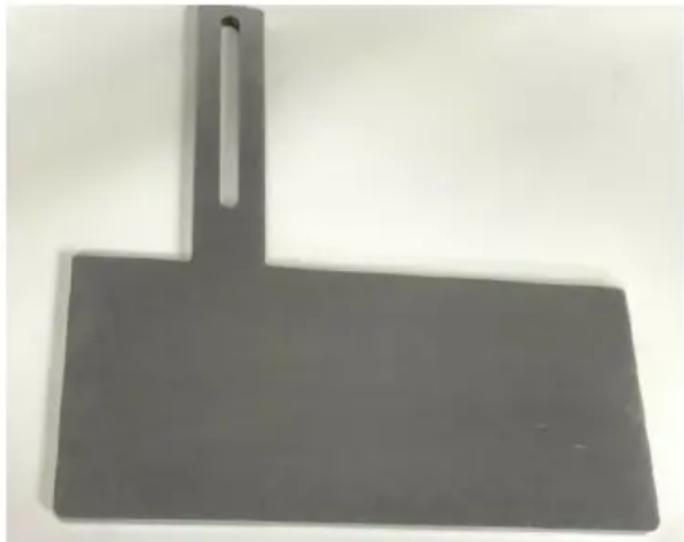

Soporte grande para herramientas de

amoladora de banda

Soporte para herramientas de acero macizo, 3/8" de espesor, sin acabado. Este soporte se atornilla directamente a un brazo de herramienta principal de 1,5" x 1,5" o a un brazo de herramienta adicional, en la ranura inferior del molinillo. La ranura permite acercarlo o alejarlo del cinturón. Salimos de la

superficie sin terminar: líjelo hasta que quede liso o taládrelo y golpéelo. Fácil de instalar y soldar. Ángulos o sujetar platos. La superficie mide 29,5 cm de ancho por 14,7 cm de profundidad. Este soporte funciona muy bien con nuestras guías de molienda.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730
