PJ-1156 - Knivslip Vevor - Gratis bruksanvisning och manual

Produkttyp	Guidad slipanordning för knivar (jigg för bandslipmaskin)
Märke	Vevor
Modell	PJ-1156
Huvudmaterial	Rostfritt stål, aluminium, ABS
Mått standardmonteringsplatta	19,7 x 8,3 cm (7-3/4 x 3-1/4 tum)
Mått stor monteringsplatta	24,8 x 10,2 cm (9-3/4 x 4 tum)
Mått arbetsyta (stöd)	29,5 x 13,7 cm (11-3/4 x 5-1/4 tum)
Strömförsörjning	Ingen (handverktyg, monteras på bandslipmaskin)
Huvudfunktioner	Precisionsslipning av knivar med vinkeljustering, slipstyrning, justerbart verktygshållare
Vinkelområde	Finjustering med superfin gängspännare och graverad gradskiva
Monteringstyp	Bultas fast på bandslipmaskinens verktygsarm (1,5 x 1,5 tum)
Ingår	Standard- och stor slipguide, stor verktygshållare, räfflade handtag, justerskruvar
Underhåll	Rengör med torr trasa efter användning; smörj gångjärnen då och då
Säkerhet	Läs noggrant manualen före användning; bär skyddsglasögon
Reservdelar / Reparationsmöjligheter	Skruvar och handtag finns; verktygshållarens råa yta kan borras/gängas
Allmän information	Tillverkare: Shanghaimuxinmuyeyouxiangongsi, Shanghai, CN; Importerad av SIHAO PTY LTD i Australien, Sanven Technology Ltd. i USA

Vanliga frågor - PJ-1156 Vevor

Hur justerar man slipvinkeln på Vevor PJ-1156?

Använd den superfina gängspännaren och låsknappen för finjustering. Den lasergraverade gradskivan visar vinkeln. Justera nålen med en skruvmejsel om det behövs.

Vilken typ av bandslipmaskin kan denna guide monteras på?

Den fästs på en huvudverktygsarm på 1,5 x 1,5 tum (ca 3,8 x 3,8 cm) eller på en nedre slits på bandslipmaskinen. Kontrollera dimensionernas kompatibilitet med din maskin.

Vilka tillbehör ingår med PJ-1156?

Satsen innehåller två vinkelslipguider (standard och stor), en stor verktygshållare, två räfflade aluminiumhandtag, justerskruvar med hundspets och ett ABS-skydd mot fastbränning.

Kan jag slipa alla typer av knivar med detta system?

Ja, det passar köksknivar, jaktknivar, fickknivar etc. Justerskruvarna placerade längs bladets rygg håller fast olika bladformer.

Hur rengör och underhåller man slipguiden?

Torka av metalldelarna med en torr trasa efter varje användning. För spelingsfria gångjärn, applicera lätt smörjmedel om det behövs. Undvik kontakt med aggressiva lösningsmedel.

Levereras verktygshållaren obearbetad?

Ja, stålytan lämnas rå för att möjliggöra personlig slipning, borrning eller svetsning. Du kan anpassa den till dina specifika fästen.

Vilken är den maximala bladbredden som stöds?

Standardmonteringsplattan (19,7 cm) och den stora (24,8 cm) rymmer de flesta vanliga knivar. Arbetsytan på det stora stödet är 29,5 cm bred.

Är guiden PJ-1156 kompatibel med en vattenslipmaskin?

Denna guide är designad för en bandslipmaskin. Den kan anpassas till andra verktyg om verktygsarmen är kompatibel, men användning på vattenslipmaskin rekommenderas inte.

Hur får man absolut precision vid vinkeljustering?

Använd kombinationen av låsknappen och den superfina gängspännaren för noll rörelse. Nålpekaren kan justeras med en skruvmejsel för exakt avläsning på gradskivan.

Var kan jag ladda ner den fullständiga manualen på franska?

Manualen finns gratis i PDF-format på notice-facile.com för modell PJ-1156. Du kan även begära översättning till andra språk via webbplatsen.

BRUKSANVISNING PJ-1156 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolknin vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att infodig igen om det finns några teknik- eller programuppdateringar för vå produkt.

Varning - För att minska risken för skador måste anvå läsa instruktionsmanualen noggrant.

Vinkelslipguide - vanlig

Den främre monteringsplattan mäter 21,5 cm bred och är 9,6 cm

.1/4-20 Gängade monteringshål

.2 slitsade monteringspunkter

Laserbehandlad gradskiva i rostfritt stål

Nålpekaren kan justeras med en skruvmejsel för absolut noggrann

Gångjärn utan spel

Två räfflade aluminiumhandtag för säkert grepp och överlägsen

"känsla"; handtagen är 8,5 cm höga

0,150" ABS-plåt på bottenplattan för att ge en exceptionellt jämn

glidning vid dykslipning. Ställskruvar i rostfritt stål med hundspets som kan placeras strategiskt längs bladryggen.

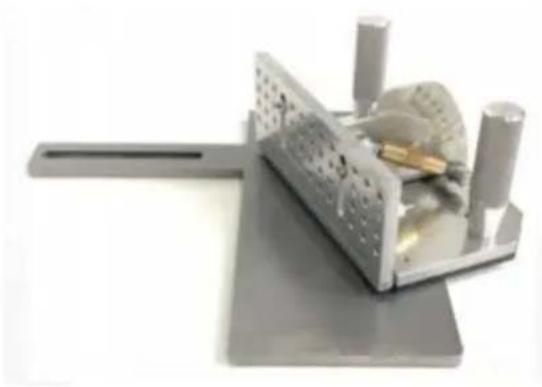

Vinkelslipguide - vanlig med stort verktygsstöd

Den främre monteringsplattan mäter 18 cm bred och är 9,5 cm h.1/4-20 Gängade monteringshål

.2 slitsade monteringspunkter

Laserbehandlad gradskiva i rostfritt stål

Nålpekaren kan justeras med en skruvmejsel för absolut noggrann

Superfingångad spännskruv för absoluta precisionsjusteringar Kombinationen av låsvred och spännskruv garanterar noll rörelse Gångjärn utan spel

Två räfflade aluminiumhandtag för säkert grepp och överlägsen "känsla"; handtagen är 8,5 cm höga

VERKTYGSSTÖD:

Massivt verktygsstöd i stål, 3/8" tjockt obehandlat stål. Detta stöd bultas direkt på en 1,5"x1,5" huvudverktygsarm, eller på en extra verktygsarm i slipmaskinens nedre spår.

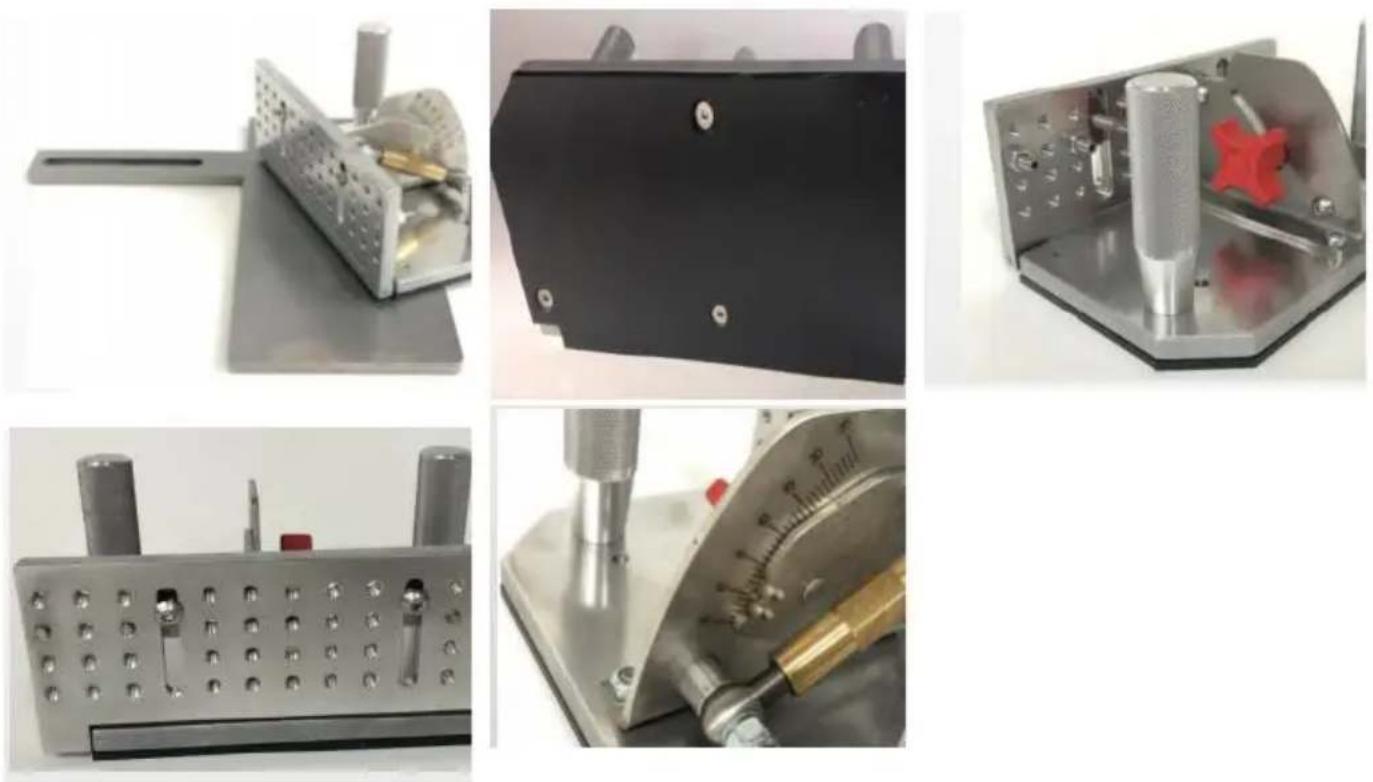

Vinkelslipguide - vanlig med stort verktygsstöd

VERKTYGSSTÖD:

Massivt verktygsstöd i stål, 3/8" tjockt obehandlat stål.

Denna stödbult bultas direkt på en 3,8 cm x 3,8 cm huvudstöd verktygsarm, eller till en extra verktygsarm i kvarnens nedre skåra Spåret gör att den kan flyttas närmare eller längre bort bort från bältet.

Vi lämnar ytan obehandlad: slipar den slät eller borra och gänga enkelt för dina armaturer.

Arbetsy tan mäter 28 cm bred och 13 cm djup.

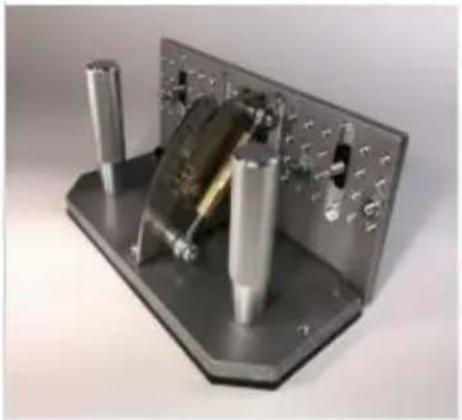

Vinkelslipningsguide - Stor

Den främre monteringsplattan mäter 23 cm bred och 10 cm hög.

1 /4-20 Gängade monteringshål

.4 slitsade monteringspunkter

Laserbehandlad gradskiva i rostfritt stål

Nålpekaren kan justeras med en skruvmejsel för absolut noggrannhet

Superfingängad spännskruv för absoluta precisionsjusteringar

Kombinationen av låsvred och spännskruv garanterar noll rörelse utan glapp

Två räfflade aluminiumhandtag för säkert grepp och överlägsen "känsla" handtagen är 8,5 cm höga

0,150" ABS-plåt på bottenplattan för att ge en exceptionellt jämn glidn vid dykslipning.

Ställskruvar i rostfritt stål med hundspets som kan placeras strategiskt längs bladryggen

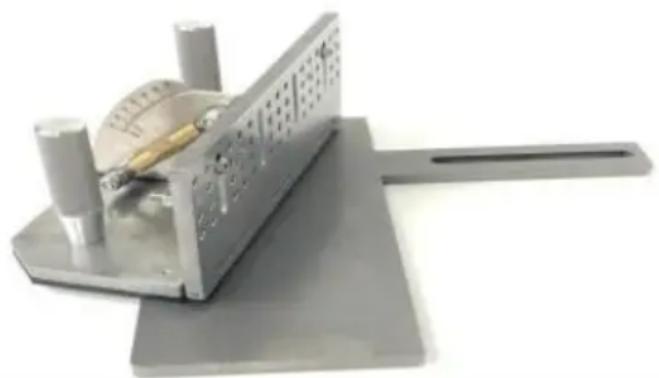

Vinkelslipguide (stor) och stort verktygsstöd

Den främre

monteringsplattan mäter 23

cm i bredd och är 10 ci

1 /4-20 Gängade

monteringshål

4 slitsade monteringspunkter

Laserbehandlad gradskiva i

rostfritt stål

Nålpekaren kan justeras med en skruvmejsel för absolut noggrannhet

Superfingängad spännskruv för absoluta precisionsjusteringar

Kombinationen av låsvred och spännskruv garanterar noll rörelse

Gångjärn utan spel

Två räfflade aluminiumhandtag för säkert grepp och överlägsen "känsla" handtagen är 8,5 cm höga.

0,150" ABS-plåt på bottenplattan för att ge en exceptionellt jämn glidn vid dykslipning.

Ställskruvar i rostfritt stål med hundspets som kan placeras strategiskt längs bladryggen.

Vinkelslipguide (stor) och stort verktygsstöd

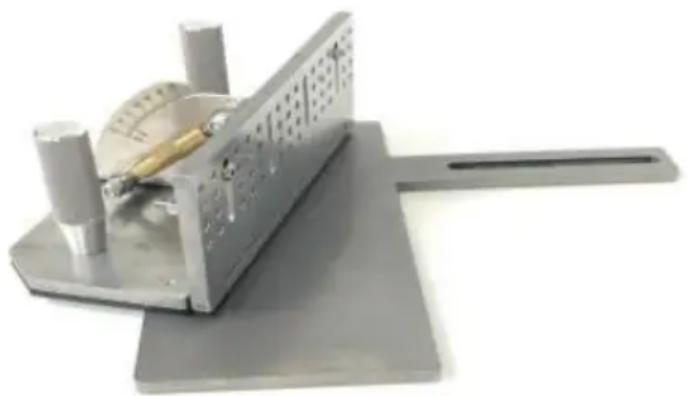

VERKTYGSSTÖD :

Massivt verktygsstöd i stål, 3/8" tjockt obehandlat stål Denna stödbult bultas direl på en 1,5"x1,5"

huvudverktygsarm, eller på en extra verktygsarm i Kvarnens nedre springa.

Spåret gör att den kan flyttas närmare eller längre bort från bandet. Vi lämnar ytan obehandlad: slipa den slät eller borra och gänga enke dina fixturer. Även lätt att svetsa vinklar eller hållarplattor på.

Arbetsbänken mäter 28 cm bred och 13 cm djup.

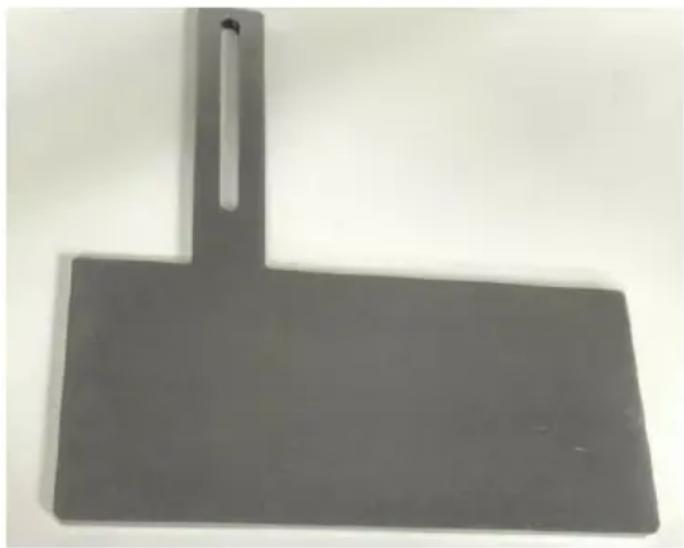

Verktygsstöd för bandslip, stort

Verktygsstöd i massivt stål, 3/8" tjockt, obehandlat stål. Denna stödbult bultas direkt på en 3,8 cm x 3,8 cm huvudverktygsarm, eller på en extra verktygsarm i kvarnens nedre skåra. Skåran gör att den kan flyttas närmare eller längre bort bort från bandet. Vi lämnar ytan obehandlad: slipa den slät eller borra och gänga den enkelt

för dina fixturer. Även lätt att svetsa vinklar eller hålla tallrikar på. Arbetsy tan mäter 28 cm bred och 13 cm djup. Detta stöd fungerar n

bra med våra Grindguider.
