BRUKSANVISNING MR-13A Vevor

Teknisk support och e-garanticertifikat www. vevor. se/support

BORRBITSSKÄRPARE

MODELL: MR-1A

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BORRAR VARSAR

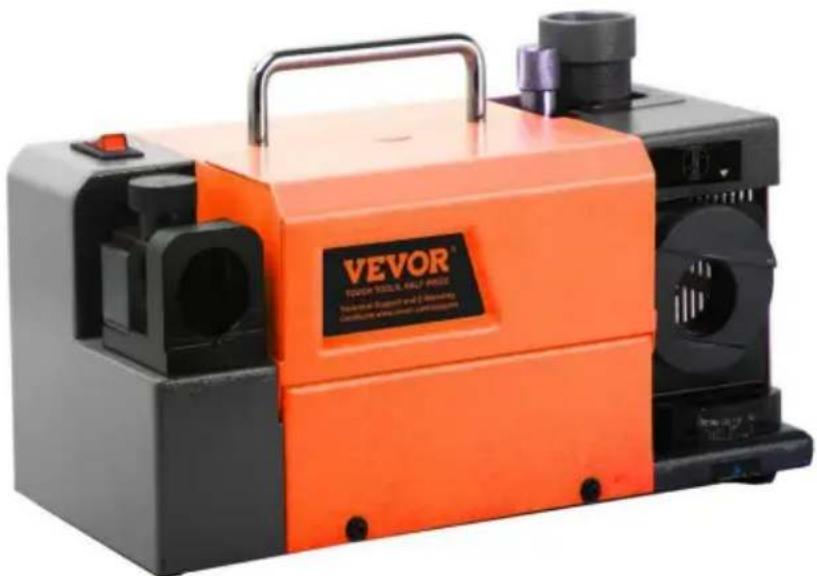

MODELL: MR-13A

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www. vevor. se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolknin av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om de finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Bär alltid ANSI godkända skyddsglasögon när du arbetar med verktyg och utrustning.
	Använd ögonskydd.
	Använd hörselskydd. Använd skyddshandskar.
	Compliance är en säkerhetscertifiering från EG och Storbritannien.
	KORREKT AVFALLSHANTERING Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en softunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkt som sådan får inte kasseras med normala hushållsapparater avfall, men måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater

Säkerhetsvarningar och försiktighetsåtgärder

Tack för att du använder den här produkten. För att vara säker på att du kan använda maskinen på rätt sätt, läs denna instruktion noggrant innan drift och förvara den på rätt sätt för framtida referens. Se till att läsa försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säker användning. Detta manualen kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror att användningarna kommer att följa dessa koder.

Läs ALLA instruktioner innan du använder din maski

1. Håll arbetsområdet rent. Belamrade områden leder till skador.

2. Observera arbetsområdets förhållanden. Använd inte maskiner eller elverktyg i fuktiga eller våta platser. Utsätt inte för regn. Håll arbetsområdet väl upplyst. Använd inte elektriskt drivna verktyg i närvaro av brandfarliga gaser eller vätskor.

3. Håll barn borta. Barn får aldrig vistas i arbetsområdet. Låt dem inte hantera maskiner, verktyg eller förlängningssladdar.

4. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras torrt plats för att förhindra rost. Lås alltid verktyg och förvara utom räckhåll barn.

5. Använd rätt verktyg för jobbet. Försök inte att tvinga ett litet verktyg eller fäste för att utföra arbetet med ett större industriverktyg. Det finns vissa applikationer som detta verktyg är designat för. Det kommer att göra jobbet bättre och säkrare i den takt den var avsedd för. Ändra inte detta verktyg och använd inte detta verktyg för ett ändamål som det inte var avsett för.

6. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken som de kan vara fast i rörliga delar.

Skyddande, elektriskt icke-ledande kläder och halkfria skor är rekommenderas när du arbetar. Bär restriktivt hårskydd för att innehålla långt hår

1. Använd ögon- och hörselskydd. Bär alltid ANSI-godkänd slagsäkerhet glasögon. Bär en hel ansiktsskärm om du producerar metallspan eller trä

pommes frites.

1. Räck inte för mycket. Håll alltid rätt fotfäste och balans. Låt bli nå över eller över löpande maskiner.

2. Underhåll verktygen med omsorg. Håll verktyg vassa och rena för bättre och säkrare prestanda. Följ instruktionerna för smörjning och byte Tillbehör. Inspektera verktygssladdar regelbundet och ha dem om de är skadade repareras av en auktoriserad tekniker. Handtagen ska alltid hållas rena, torra och fria från olja och fett. Stäng av och dra ur kontakten före underhåll och rengöring.

3. Undvik oavsiktlig start. Se till att strömbrytaren är i läge Av när den inte används och innan den ansluts.

4. Var uppmärksam. Se upp vad du gör, använd sunt förnuft. Låt bli använda vilket verktyg som helst när du är trött.

5. Kontrollera om det finns skadade delar. Innan du använder något verktyg, någon del som verkar skadad bör kontrolleras noggrant för att fastställa att det kommer att göra det fungerar korrekt och utför sin avsedda funktion. Kontrollera för inriktning och bindning av rörliga delar; eventuella trasiga delar eller monteringsfixturer; och andra tillstånd som kan påverka korrekt funktion. Vilken del som helst skadade ska repareras på rätt sätt eller bytas ut av en kvalificerad tekniker. Använd inte verktyget om någon strömbrytare inte slås på och av ordentligt.

6. Skydda mot elektriska stötar. Förhindra kroppskontakt med jordad ytor som rör, radiatorer, spisar och kylskåpsskåp.

7. Reservdelar och tillbehör. Använd endast vid service identiska reservdelar. Användning av andra delar upphäver garantin. Använd endast tillbehör som är avsedda att användas med verktyg.

8. Använd inte verktyget om du är påverkad av alkohol eller droger. Läs varningsetiketter på recept för att avgöra om ditt omdöme eller reflexer försämras när du tar droger. Om det finns några tvivel, gör det inte använda verktyget.

9. Underhåll. För din säkerhet bör underhåll utföras regelbundet av en kvalificerad tekniker.

10. Använd aldrig maskinen i närheten av brandfarliga material.

11. Sänk INTE ner apparaten i vatten eller någon annan vätska.

12. Denna produkt kan inte användas för andra ändamål. Inte lämplig för kommersiell användning. ENDAST ANVÄNDNING INOMHUS.

13. Använd inte alkohol, bensin etc. som kylvätska.

14. Håll åskådare på säkert avständ från arbetsområdet. Någon kommer in på arbetsområdet måste bära personlig skyddsutrustning.

Fragment av arbetsstycke eller av ett trasigt tillbehör kan flyga iväg och orsaka skada utanför det omedelbara operationsområdet.

1. Operationer som elverktyget inte är konstruerat för kan skapa en fara och orsaka personskador.

2. Använd inte tillbehör som inte är specifikt utformade och rekommenderas av verktygstillverkaren. Bara för att tillbehöret kan fästas på ditt elverktyg, det garanterar inte säker drift.

3. Tillbehörets nominella hastighet måste vara minst lika med maximal hastighet markerad i bruksanvisningen. Tillbehör går snabbare än deras nominella hastighet kan gå sönder och flyga isär.

4. Denna apparat är inte avsedd att användas av unga eller handikappade personer såvida de inte övervakas av en ansvarig person för att säkerställa att de kan använda apparaten säkert. Små barn bör övervakas för att säkerställa att de lek inte med apparaten. Barn och husdjur bör hålla sig borta från produkten.
5. Använd inte denna enhet för andra ändamål än den angivna användningen.
6. Använd den inte utomhus eller för kommersiella ändamål. 29. GÖR INTERENGÖRA DEN MED NÅGOT SLIPPANDE MATERIAL.
7. Lämna den aldrig utan uppsikt när den används.

Obs: Det här verktygets prestanda (om det drivs av nätspänning) kan variera beroende på variationer i lokal nätspänning. Användning av förlängningssladd kan också påverka verktygets prestanda.

⚠ Varning: Varningarna, varningarna och instruktionerna som diskuteras i denna instruktion som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Den måste vara operatören förstår att sunt förnuft och försiktighet är det faktorer som inte kan byggas in i denna produkt, men som måste tillhandahållas av verktygets operatör.

1. Om slipskivan lossnar, stäng omedelbart av maskinen och kontrollera att den är ordentligt monterad och att den inte är skadad.
2. Försök aldrig stoppa slipskivan med händerna, även om du är det bär skyddshandskar. Hjulet skär genom handskar och din hand, vilket orsakar allvarliga skador. Använd aldrig verktyget utan slipskivan

Locket på plats.

1. Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller montering tillgänglig från tillverkaren eller dess serviceombud.

SPARA DESSA INSTRUKTIONER

HUVUDSAKLIGA ANVÄNDNING OCH EGENSKAPER

1. Slipning är exakt och snabb, enkel operation utan färdighet att slipa.
2. Ekonomiskt pris som kraftigt minskar kostnaden och förbättrar användningen effekt.
3. Med diamantslipskiva kan den förses direkt med en exakt vinkel och lång livslängd.
4. Den elektriskt styrda och kraftfulla DC-motorn: stabil frekvens, starka hästkrafter och lång livslängd.
5. Maskinen är inställd med funktionen att justera en punkt (mittpunkt) storlek, som effektivt kan koordinera med materialet i borrhålet och rotationshastighet. Det kan kontrollera kvalitetsprecisionen och förlänga tjänsten borrkronans livslängd.

PRODUKTPARAMETRAR

MODELL	Spänning	Motor Kraft	SLIPNING RÄCKVIDD	PUNKT VINKEL	SLIPNING HJUL
MR-13A	Nordamerika: AC120V 60Hz	120W 3 ~ 13mm		95°~135°	CBN (för HSS )×1
	Europeiska Union: AC220-240V 50 Hz				CBN (för HSS )×1 SD (för Karbid )×1

DELAR: ER20 spännhylsor: y3-y13y11stÿ, hylsa

chuck (ER20) ×1

Eltråd×1

Europeiska pengar: 2 st sexkantnyckel

Amerikapengar: 1 st sexkantnyckel

1. Motor switch 2. Coil chuck 3. Handle 4. Center adjustment 5. Pin 6. Lip relief angle sheel 7. Fan blade 8. Point angle sheel 9. Point angle adjustment 10. Alignment base 11. Adjustment scale 12. Coil Motor switch

OPERATIONER

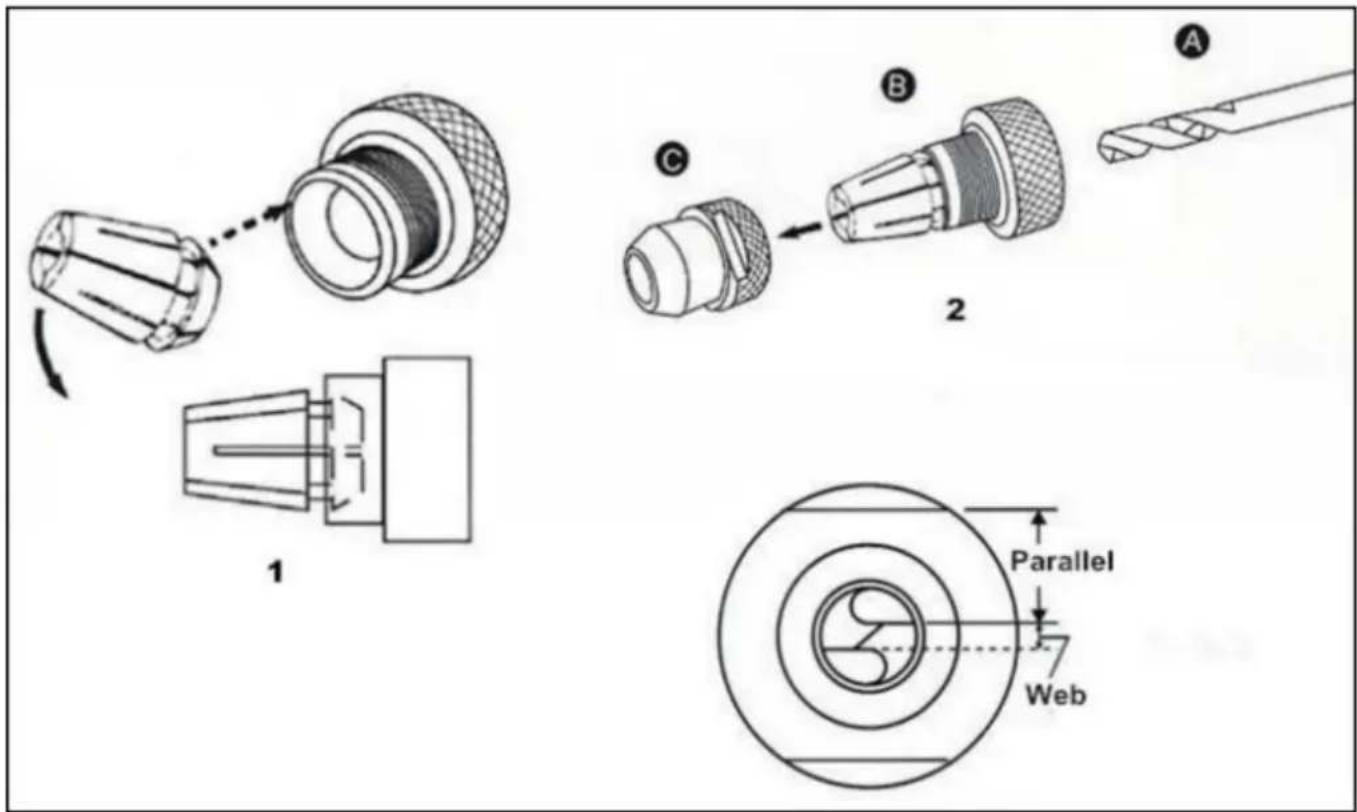

A. Montera borrkronan på ER-hylschucken.

*Följ steg 1,2 för att sätta upp borrkronan till chucken (utan åtdragning)

1. Bestäm diametern på din borr och välj sedan rätt spännhylsa och hylsa chuck.
2. Sätt in spännhylsan i spännhylschucken med 45° vinkel och dra åt muttern något.
3. Sätt i borrkronan i spännhylsan och muttrar ut 35 mm eller så från spännhylsan
   chuck, men dra inte åt borren för hårt. ä Fäst inte
   spännmuttern helt med spännchucken, behåll
   borr kan justeras.

1 2 3 4 A B C Parallel Web

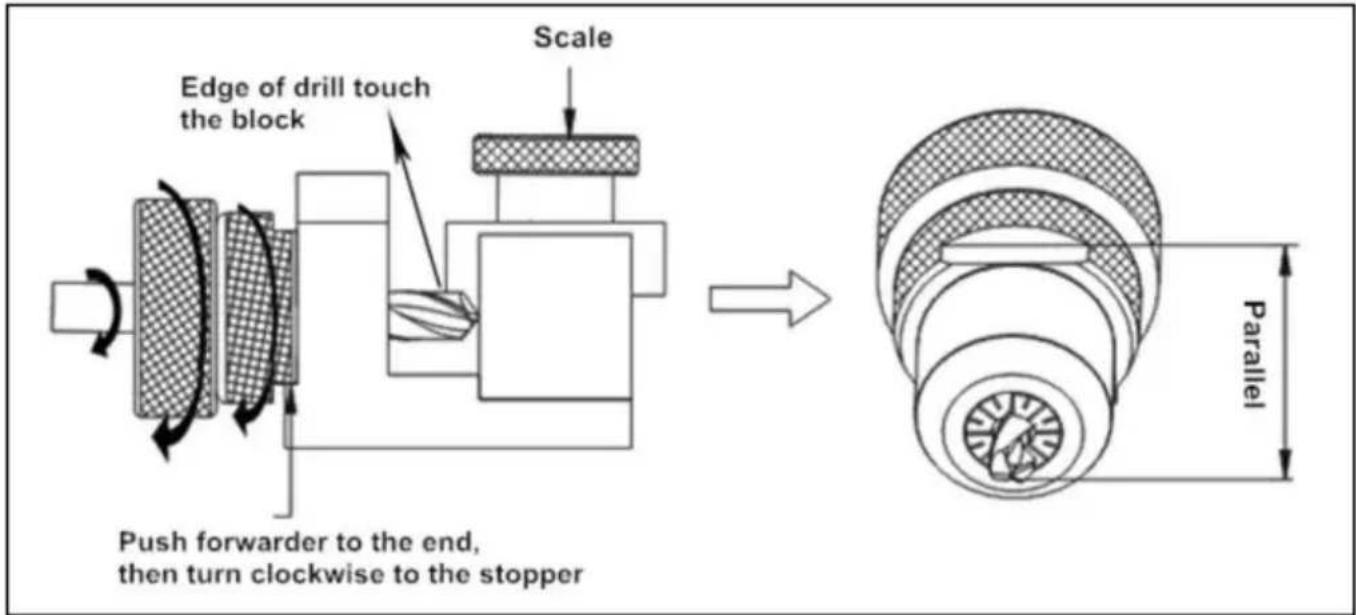

B. Rikta in borrkronan

1. Återställ skalringen: vrid ringen hela vägen medurs och vrid den sedan moturs till samma nummer som borrens storlek.

2. Sätt in chucksatsen i banjusteringshyllan. Anslut den sedan ordentligt. Vrid den medurs till slutet.

3. Sätt i borren till slutet och vrid den medurs till slutet.

4. Vrid chucksatsen medurs till slutet och dra åt den
5. Vrid chucksatsen lite moturs och ta ut den försiktigt. ä Se till att borrens skärkant är parallell med spännskåran

mutter innan slipjobbet påbörjades. Om den inte är parallell, justera den igen.

Observera: Om skärläppen är nedåt, måste banans skala ökas justeringshylla. Om den är uppåt, vänligen minska skalan på nätet justeringshylla.

När räfflorlängden på en borr blir kortare blir en borrs bantjocklek skulle bli tjockare. Så, för samma diameter av borrar, desto kortare längden på en borr, desto högre skala på banjusteringshyllan måste vara ökade.

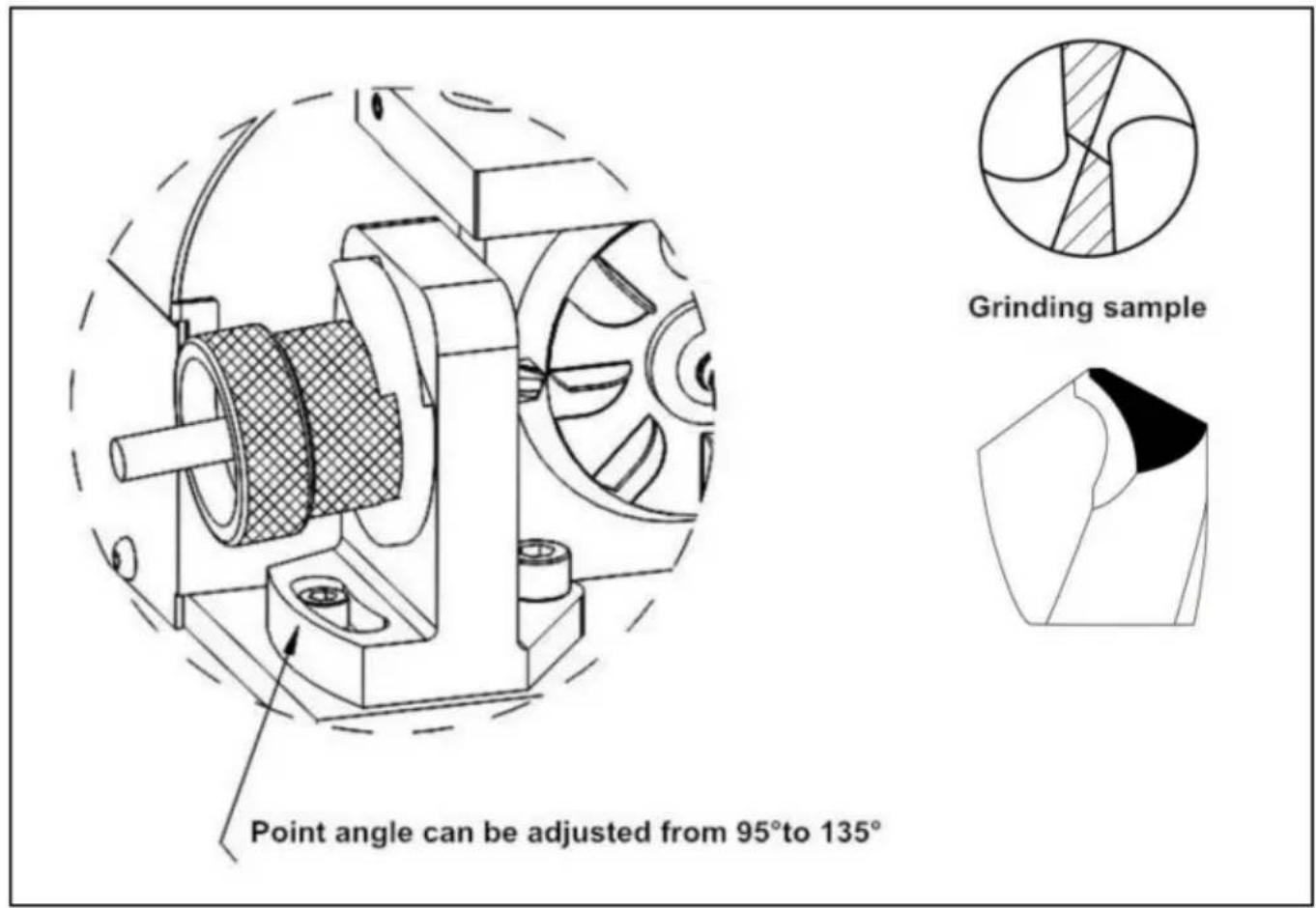

C. Slipa spetsvinkeln

Slå på strömbrytaren och vänta tills motorns rotation är stabil (ca 10 sekunder), sätt in chucksatsen i spetsvinkelsliphyllan.

Spännmutterns spår måste passa med de två stiften på sliphyllan.

Sätt försiktigt in borren i sliphyllan tills du när slipskivan.

Slipa borren genom att flytta åt vänster och höger tills slipljudet försvinner.

Och vänd sedan till andra sidan, gör samma sak för att slipa borren.

Slipstorleken på borren är 2mm-13mm (15mm)

* Borrens spetsvinkel är från 95° till 135°. * Håll inte i borrstången medan du slipar, det kommer att påverka noggrannheten.

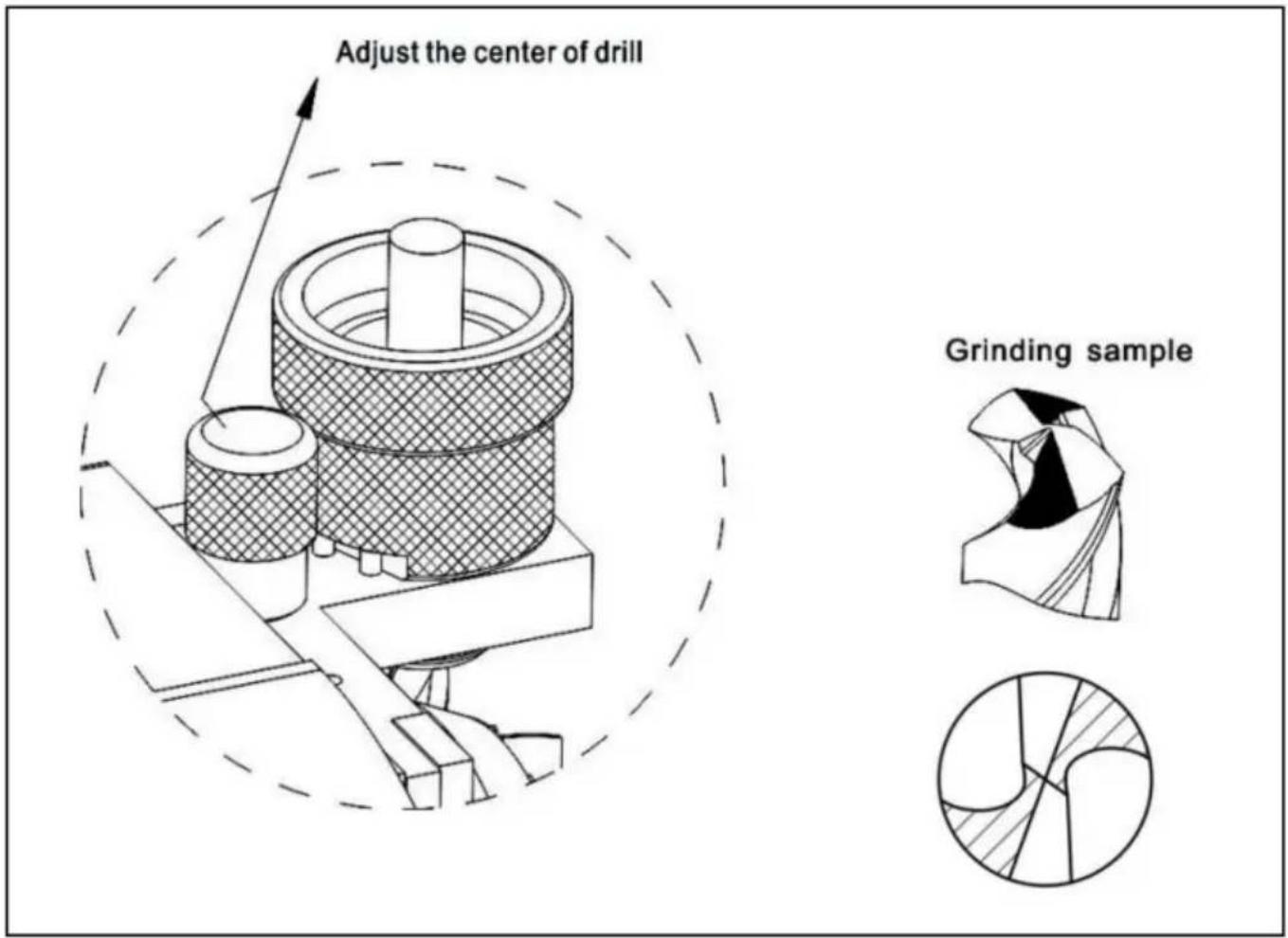

D. Slipa läppavlastningsvinkeln

Sätt chucksetet i läppavlastningsvinkelsliphyllan. Spännmutterns spår måste passa med stiftet på sliphyllan. Sätt försiktigt in borren i sliphyllan tills du när slipskivan. Slipa borren genom att flytta åt vänster och höger tills slipljudet försvinner. Och vänd sedan till andra sidan, gör samma sak för att slipa borren.

Rengör hela enheten med en blåspistol, speciellt hålen före och efter användning.

BYTE AV HJUL

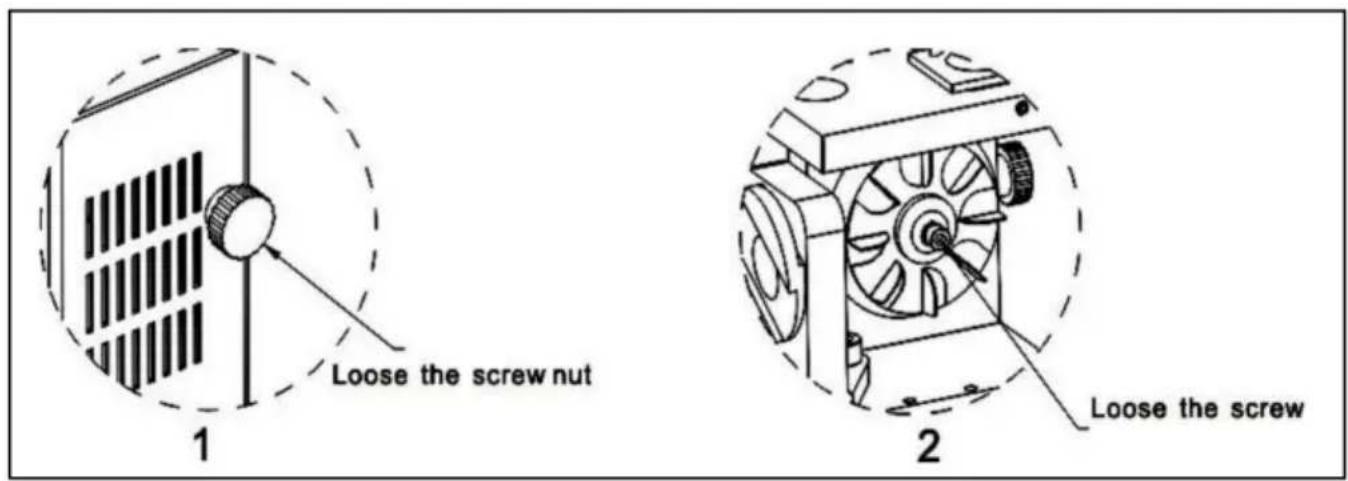

A. Öppna hjulkåpan

1. Se till att det är säkert att nätsladden är urkopplad 2.

Använd sedan en 4 mm insexnyckel för att lossa skruven för att öppna lockel

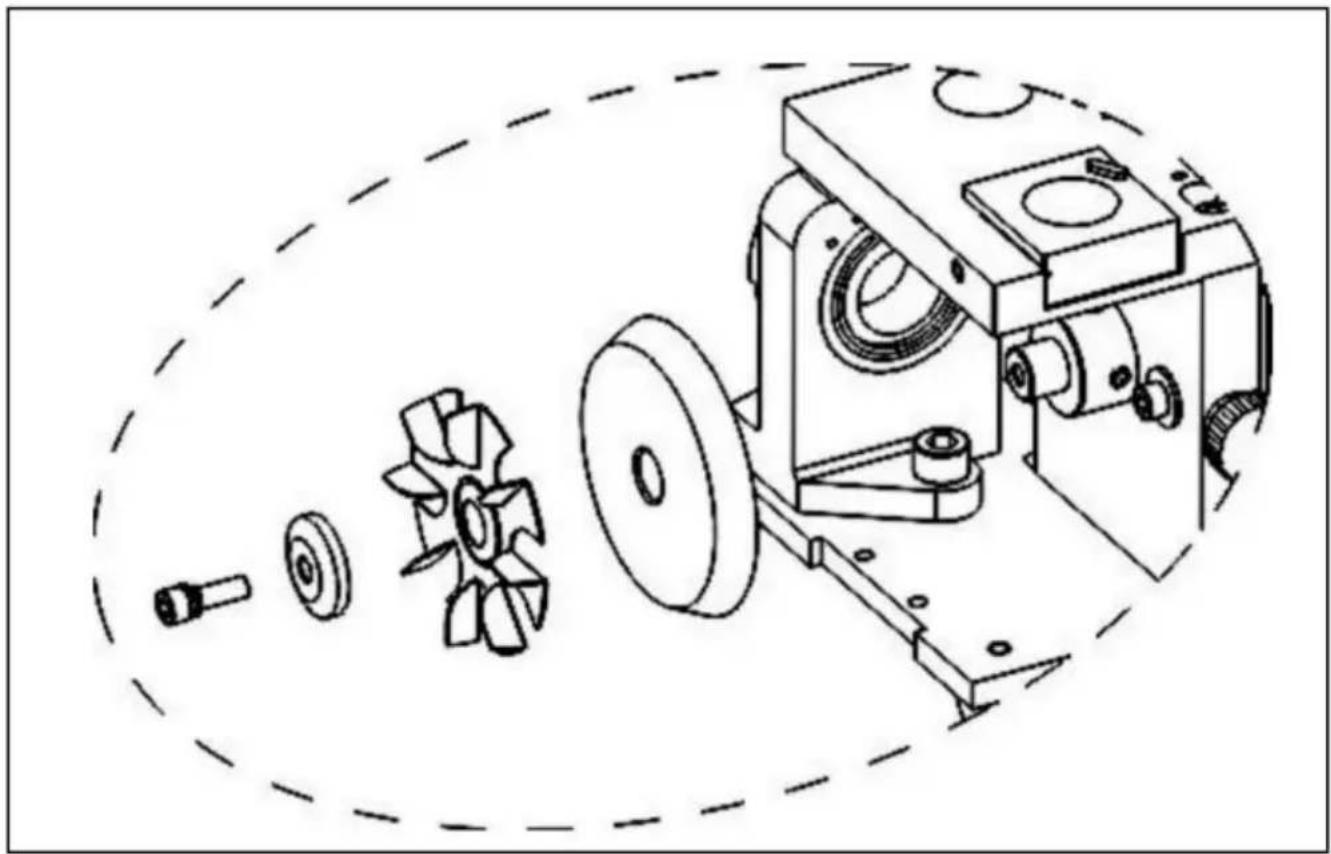

B. Ta ut slipskivan

1. Använd borsten för att rengöra maskinen, använd sedan en torr trasa för att rengöra yta.
2. Om du bara använder maskinen, vänta 3 minuter efter slipningen temperaturen faller.
3. Använd vänster hand för att hålla hjulet, använd sedan 4 mm insexnyckeln till lossa skruven moturs med höger hand.
4. Ta ut diamantslipskivan på maskinen.
5. Byt ut den nya slipskivan.
6. Sätt in hjulet i motorns huvudaxel och dra åt skruven och hjulskyddet för att slutföra.

Observera: motorns huvudaxel är mycket exakt, om fel arbete kan leda till skadan, vilket påverkar slipskivans position.
