MR-13A - Temperamatite Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Affilatrice elettrica per punte da trapano
Modello	MR-13A
Marca	Vevor
Diametro di affilatura	2 mm a 13 mm (max. 15 mm)
Angolo della punta	95° a 135°
Mola	Mola diamantata
Pinze di serraggio	ER20, diametri φ3-φ13 (11 pezzi)
Mandrino a pinza	ER20
Alimentazione	220-240 V, 50/60 Hz (stima)
Motore	Motore CC, comando elettrico
Funzione di regolazione del punto centrale	Sì, per coordinare materiale e velocità di rotazione
Utilizzo previsto	Affilatura di punte elicoidali per uso interno non commerciale
Manutenzione	Pulizia con aria compressa, non immergere in acqua, sostituire la mola se usurata
Sicurezza	Obbligatorio l'uso di occhiali di sicurezza, protezione acustica e guanti. Non utilizzare in presenza di liquidi infiammabili. Scollegare prima della manutenzione.
Ricambi e riparabilità	Utilizzare solo ricambi identici. Contattare il produttore tramite www.vevor.com/support.
Informazioni generali	Prodotto in Cina. Importato da Sanven Technology Ltd. (USA), rappresentante UK: Pooledas Group, rappresentante CE: SHUNSHUN GmbH.
Accessori inclusi	Pinze ER20 (11), mandrino a pinza, cavo elettrico, chiavi esagonali (2 per versione europea, 1 per americana)

Domande frequenti - MR-13A Vevor

Quale tipo di punte può affilare il MR-13A?

L'affilatrice MR-13A è progettata per punte elicoidali standard in acciaio rapido (HSS) o carburo, con un diametro da 2 a 13 mm (max 15 mm).

Come regolare l'angolo della punta del trapano?

Usare la rotella di regolazione dell'angolo della punta (riferimento 9) per selezionare l'angolo tra 95° e 135°. Posizionare il mandrino nell'alloggiamento di affilatura dell'angolo della punta e affilare muovendo lateralmente fino alla scomparsa del rumore.

Cosa fare se il labbro di taglio non è parallelo alla fessura di serraggio?

Se il labbro è verso il basso, aumentare la scala dell'alloggiamento di regolazione della fascia. Se è verso l'alto, diminuirla. Assicurarsi che il labbro di taglio sia parallelo prima di serrare il dado.

Quali precauzioni di sicurezza sono essenziali?

Indossare sempre occhiali di sicurezza approvati ANSI, protezione acustica e guanti. Non indossare abiti larghi. Mantenere l'area di lavoro pulita e tenere lontani i bambini. Scollegare l'apparecchio prima di qualsiasi manutenzione.

Come sostituire la mola diamantata?

Scollegare l'apparecchio, rimuovere il coperchio con una chiave esagonale da 4 mm, attendere che la mola si raffreddi, allentare la vite dell'asse, rimuovere la vecchia mola e installare quella nuova serrando la vite.

Quali accessori sono forniti con l'affilatrice?

La confezione include 11 pinze ER20 (φ3-13 mm), un mandrino a pinza ER20, un cavo elettrico e chiavi esagonali (2 per versione europea, 1 per americana).

Posso affilare punte di diametro superiore a 13 mm?

Il diametro massimo raccomandato è 13 mm, ma il manuale indica che punte fino a 15 mm possono essere affilate con particolare attenzione.

Come pulire l'affilatrice MR-13A?

Usare un soffiatore ad aria compressa per pulire la macchina, in particolare i fori, prima e dopo l'uso. Non immergere mai l'apparecchio in acqua.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo deve essere sostituito con un cavo speciale o un gruppo disponibile presso il produttore o il suo agente di assistenza. Contattare www.vevor.com/support.

L'apparecchio può essere utilizzato all'aperto o per scopi commerciali?

No, l'uso è riservato a un ambiente interno e non commerciale. L'ambiente deve essere asciutto e ben illuminato, senza gas infiammabili.

MANUALE UTENTE MR-13A Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/supporto

AFFILATORE PER PUNTE DA TRAPANO

MODELLO: MR-13 UN

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

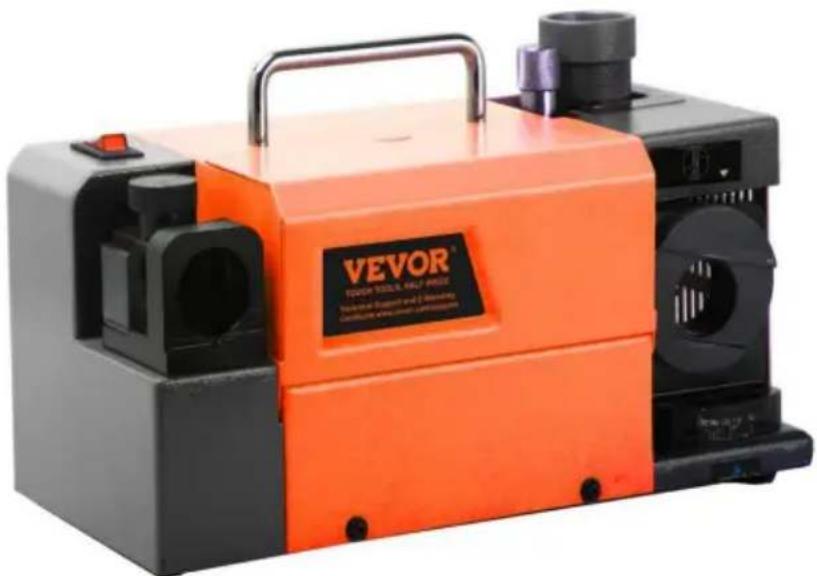

PUNTE DA TRAPANO PIÙ AFFILATE

MODELLO: MR-13A

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/supporto

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

[xcy7]	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Indossare sempre occhiali di sicurezza omologati ANSI durante il lavoro con strumenti e attrezzature.
	Indossare una protezione per gli occhi.
	Indossare protezioni per le orecchie.
	Indossare guanti protettivi.
	La conformità è una certificazione di sicurezza CE e Regno Unito.
	CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato attraverso indica che il prodotto necessita di raccolta differenziata raccolta nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. Prodotti contrassegnati come tali non possono essere scartati con i normali prodotti domestici rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici

Avvertenze e precauzioni di sicurezza

Grazie per aver utilizzato questo prodotto. Per essere sicuro che tu possa utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima del funzionamento e conservarlo adeguatamente per riferimento futuro. Per favore assicurati di leggere le precauzioni e le norme di sicurezza riportate in questa pagina per garantire un utilizzo sicuro. Questo manuale descrive le avvertenze e le precauzioni di sicurezza, il funzionamento, la manutenzione e la pulizia. Le avvertenze e le istruzioni esaminate in questo manuale non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. Cautela e buon senso non sono incorporati in questo prodotto, poiché crediamo che gli usi saranno conformi a questi codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare macchine o utensili elettrici in luoghi umidi o bagnati. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare utensili elettrici in presenza di gas infiammabili

o liquidi.

1. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro, non lasciare che maneggino macchine, utensili o prolunghe.
2. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli strumenti devono essere conservati in un luogo asciutto per inibire la ruggine. Chiudere sempre gli strumenti e tenerli fuori dalla portata dei bambini.
3. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o accessorio a svolgere il lavoro di uno strumento industriale più grande. Ci sono alcune applicazioni per le quali questo strumento è stato progettato. Farà il lavoro meglio e in modo più sicuro alla velocità prevista. Non modificare questo strumento e non utilizzarlo per uno scopo per il quale non è stato previsto.
4. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli che potrebbero essere intrappolati nelle parti in movimento.

Si raccomandano indumenti protettivi elettricamente non conduttivi e calzature antiscivolo durante il lavoro. Indossare una copertura per capelli restrittiva per contenere i capelli lunghi.

1. Utilizzare protezioni per occhi e orecchie. Indossare sempre occhiali di sicurezza approvati ANSI. Indossare uno schermo facciale completo se si producono limatura di metallo o trucioli di legno.

Trucioli di legno.

1. Non esagerare. Mantenere sempre la posizione corretta e l'equilibrio. Non sporgersi sopra o attraverso le macchine in funzione.
2. Conservare gli strumenti con cura. Mantenere gli strumenti affilati e puliti per prestazioni migliori e più sicure. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori. Ispezionare periodicamente i cavi dell'utensile e, se danneggiati, farli riparare da un tecnico autorizzato. Le maniglie devono essere sempre mantenute pulite, asciutte e prive di olio e grasso. Spegnere e scollegare prima della manutenzione e della pulizia.
3. Evitare avviamenti involontari. Assicurarsi che l'interruttore sia in posizione Off quando non in uso e prima di collegarlo.
4. Prestare attenzione. Guardare cosa si sta facendo, usare il buon senso. Non utilizzare qualsiasi strumento quando si è stanchi.
5. Verificare la presenza di parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte che appaia danneggiata deve essere controllata attentamente per determinare che funzioni correttamente ed esegua la funzione prevista. Verificare l'allineamento e il fissaggio di parti mobili; eventuali parti rotte o dispositivi di montaggio; e qualsiasi altra condizione che possa compromettere il corretto funzionamento. Qualsiasi parte danneggiata deve essere adeguatamente riparata o sostituita da un tecnico qualificato. Non utilizzare lo strumento se uno qualsiasi degli interruttori non si accende e spegne correttamente.
6. Proteggersi dalle scosse elettriche. Evitare il contatto del corpo con superfici messe a terra come tubi, radiatori, cucine e involucri di frigoriferi.
7. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo pezzi di ricambio identici. L'uso di qualsiasi altra parte annullerà la garanzia. Utilizzare solo accessori destinati all'uso con l'utensile.
8. Non utilizzare l'utensile sotto l'influenza di alcol o droghe.

Leggere le etichette di avvertenza sulle prescrizioni per determinare se il proprio giudizio o i riflessi sono compromessi durante l'assunzione di farmaci. Se c'è qualche dubbio, non utilizzare lo strumento.

1. Manutenzione. Per la vostra sicurezza, la manutenzione deve essere eseguita regolarmente da un tecnico qualificato.
2. Non utilizzare mai la macchina in prossimità di materiali infiammabili.
3. NON immergere l'apparecchio in acqua o altro liquido.
4. Questo prodotto non può essere utilizzato per altri scopi. Non adatto a uso commerciale. SOLO PER USO INTERNO.
5. Non utilizzare alcool, benzina, ecc. come refrigerante.
6. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare i dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o di un accessorio rotto potrebbero volare via e causare lesioni oltre le immediate vicinanze dell'area operativa.
7. Potrebbero verificarsi operazioni per le quali l'utensile elettrico non è stato progettato, creando un pericolo e causando lesioni personali.
8. Non utilizzare accessori che non siano specificatamente progettati e consigliati dal produttore dell'utensile. Solo perché l'accessorio può essere collegato all'utensile elettrico, ciò non garantisce un funzionamento sicuro.
9. La velocità nominale dell'accessorio deve essere almeno pari alla velocità massima indicata nel manuale utente. Gli accessori che funzionano più velocemente rispetto alla loro velocità nominale possono rompersi e volare in pezzi.
10. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme a meno che non siano supervisionate da una persona responsabile per garantire che possano utilizzare l'apparecchio in modo sicuro. I bambini piccoli dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio. I bambini e gli animali domestici dovrebbero stare lontani dal prodotto.
11. Non utilizzare questa unità per scopi diversi dall'uso indicato.
12. Non utilizzarlo all'aperto o per scopi commerciali. 29. NON FARLO PULIRE CON QUALSIASI MATERIALE ABRASIVO.
13. Non lasciarlo mai incustodito durante l'uso.

Nota: le prestazioni di questo strumento (se alimentato dalla tensione di rete) possono variare a seconda delle variazioni della tensione di rete locale. L'uso di una prolunga potrebbe anche influire sulle prestazioni dell'utensile.

Avvertenza: le avvertenze, le precauzioni e le istruzioni discusse in questo manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono

fattori che non possono essere integrati in questo prodotto, ma devono essere forniti dall'operatore dello strumento.

1. Se la mola si allenta, spegnere immediatamente la macchina e verificare che sia montata saldamente e che non sia danneggiata.
2. Non tentare mai di fermare la mola con le mani, anche se si indossano guanti di sicurezza. La ruota taglierà i guanti e la mano, causando gravi lesioni. Non utilizzare mai l'utensile senza la mola

Coprire a posto.

1. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o un gruppo disponibile presso il produttore o il suo agente di assistenza.

CONSERVARE QUESTE ISTRUZIONI

PRINCIPALI APPLICAZIONI E CARATTERISTICHE

1. La molatura è un'operazione precisa, rapida e semplice che non richiede competenze per la molatura.
2. Prezzo economico che riduce notevolmente i costi e migliora l'effetto di utilizzo.
3. Con la mola diamantata, può essere equipaggiata direttamente con un angolo preciso e lunga durata.
4. Il potente motore DC controllato elettricamente: frequenza stabile, forte potenza e lunga durata.
5. La macchina è predisposta con la funzione di regolazione di un punto (punto centra dimensione), che può coordinarsi efficacemente con il materiale del foro e la velocità di rotazione. Può controllare la precisione della qualità e prolungare la durata di servizio della punta del trapano.

PARAMETRI DEL PRODOTTO

MODELLO	Voltaggio	II motore Energia	RETTIFICA ALLINEARE	PUNTO ANGOLO	RETTIFICA RUOTA
MR-13A	Nord America:CA 120 V 60 Hz	120 W y3 ~ y13 mm		95°~135°	CBN (per HSS )×1
	europeoUnione:CA 220-240 V50Hz				CBN (per HSS )×1SD (per Carburo)×1

PARTI: Pinze ER20: Ø3-Ø13, 11 pezzi, pinza di

serraggio (ER20) ×1

Filo elettrico ×1

Moneta europea: 2 chiavi esagonali

Soldi americani: 1 chiave esagonale

OPERAZIONI

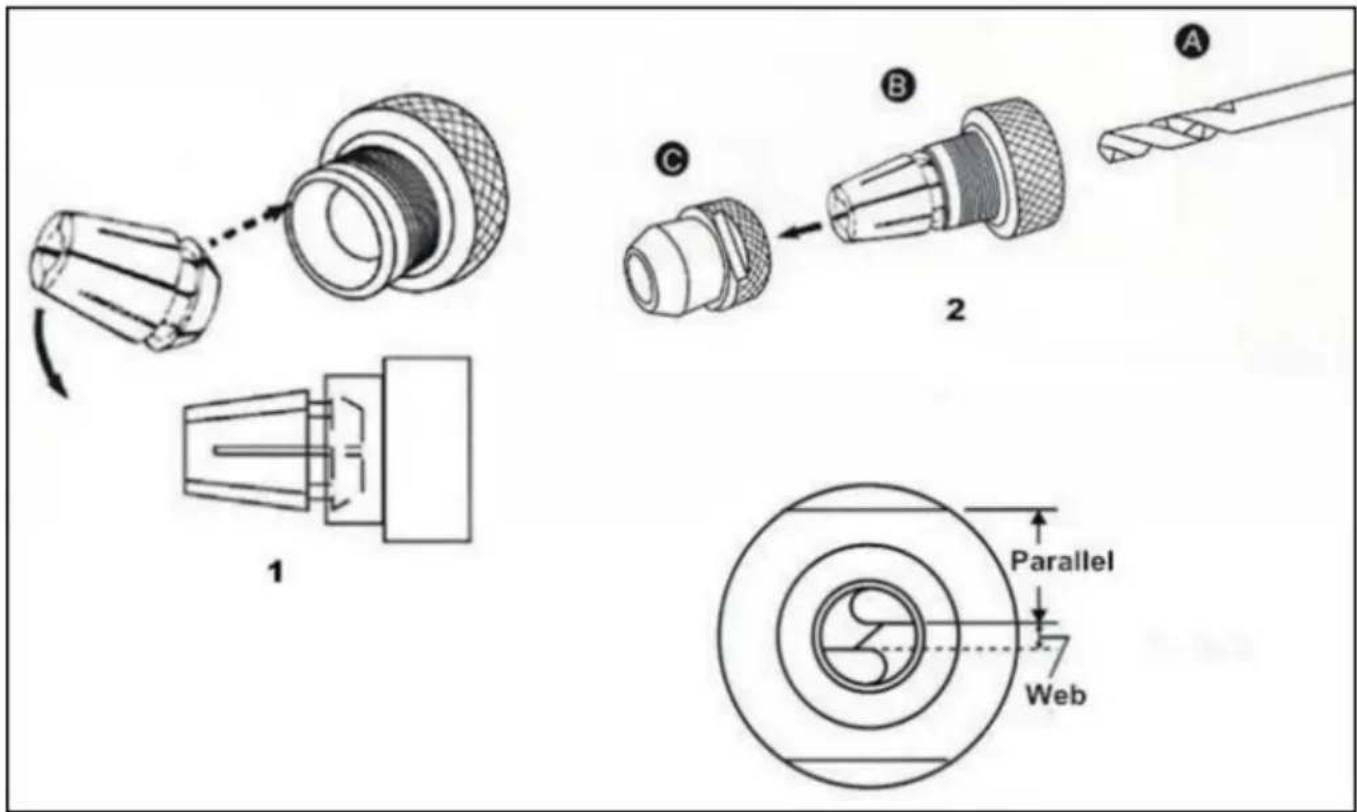

A. Installare la punta del trapano sul mandrino portapinza ER.

*Seguire il passaggio 1,2 per impostare la punta del trapano sul mandrino (senza serraggio)

1. Determinare il diametro della punta del trapano, quindi selezionare la pinza e il mandrino a pinza adeguati.
2. Inserire la pinza nel mandrino della pinza con un angolo di 45° e serrare leggermente il dado.
3. Inserire la punta del trapano nel mandrino della pinza e i dadi a circa 35 mm dalla pinza mandrino, ma non stringere troppo il trapano. Non fissare completamente il dado di serraggio con la pinza di serraggio, mantenerlo regolabile.

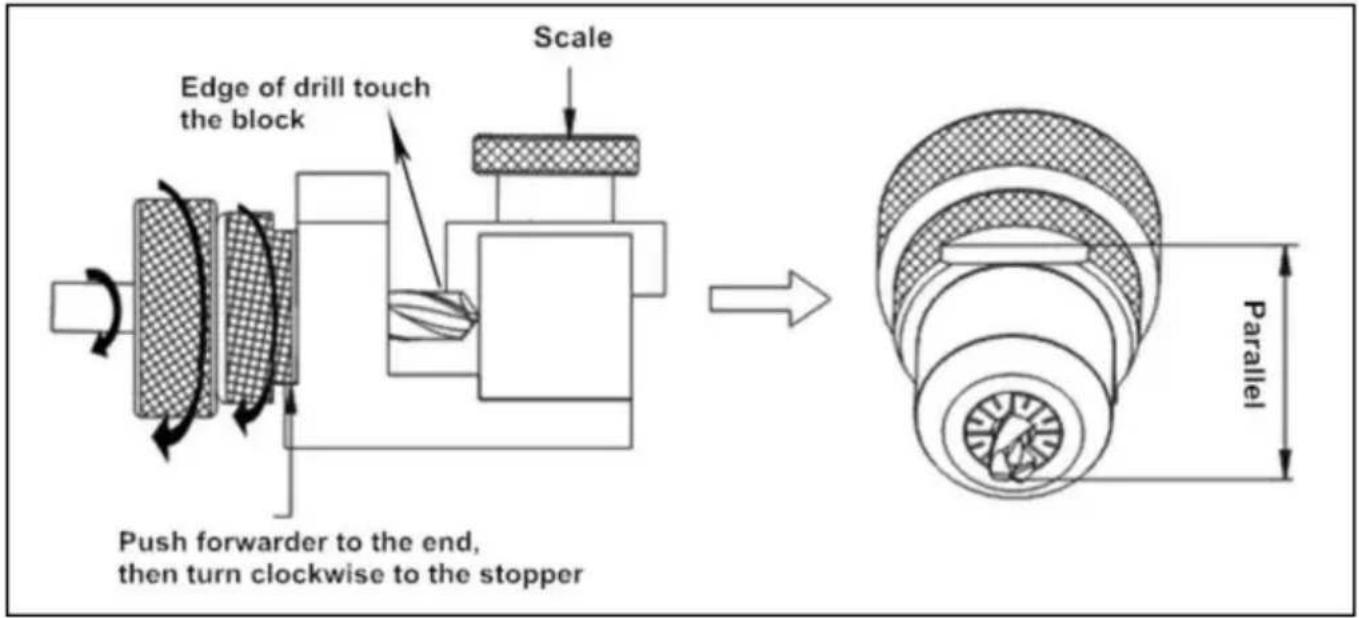

B. Allineare la punta del trapano

1. Reimpostare l'anello della scala: ruotare l'anello completamente in senso orario, quindi ruotarlo in senso antiorario fino al numero uguale alla dimensione della punta.
2. Inserire il set di mandrini nel ripiano di regolazione del nastro. Quindi collegarlo saldamente. Girarlo in senso orario fino alla fine.
3. Collegare il trapano fino all'estremità e ruotarlo in senso orario fino all'estremità.
4. Ruotare il set di mandrini in senso orario fino alla fine e serrarlo.
5. Ruotare leggermente il set del mandrino in senso antiorario ed estrarlo delicatamente. Assicurarsi che il labbro tagliente del trapano sia parallelo alla fessura di bloccaggio.

dado prima dell'inizio del lavoro di rettifica. Se non è parallelo, regolarlo di nuovo.

Attenzione: se il labbro di taglio è rivolto verso il basso, è necessario aumentare la dimensione del ripiano di regolazione del nastro. Se è verso l'alto, diminuire la scala del ripiano di regolazione del nastro.

Quando la lunghezza della scanalatura di una punta si riduce, lo spessore dell'anima di una punta diventerebbe più spesso. Quindi, a parità di diametro delle frese, tanto più corta è la lunghezza di un trapano, maggiore deve essere la scala del ripiano di regolazione del nastro.

lunghezza di un trapano, maggiore deve essere la scala del ripiano di regolazione del nastro è aumentato.

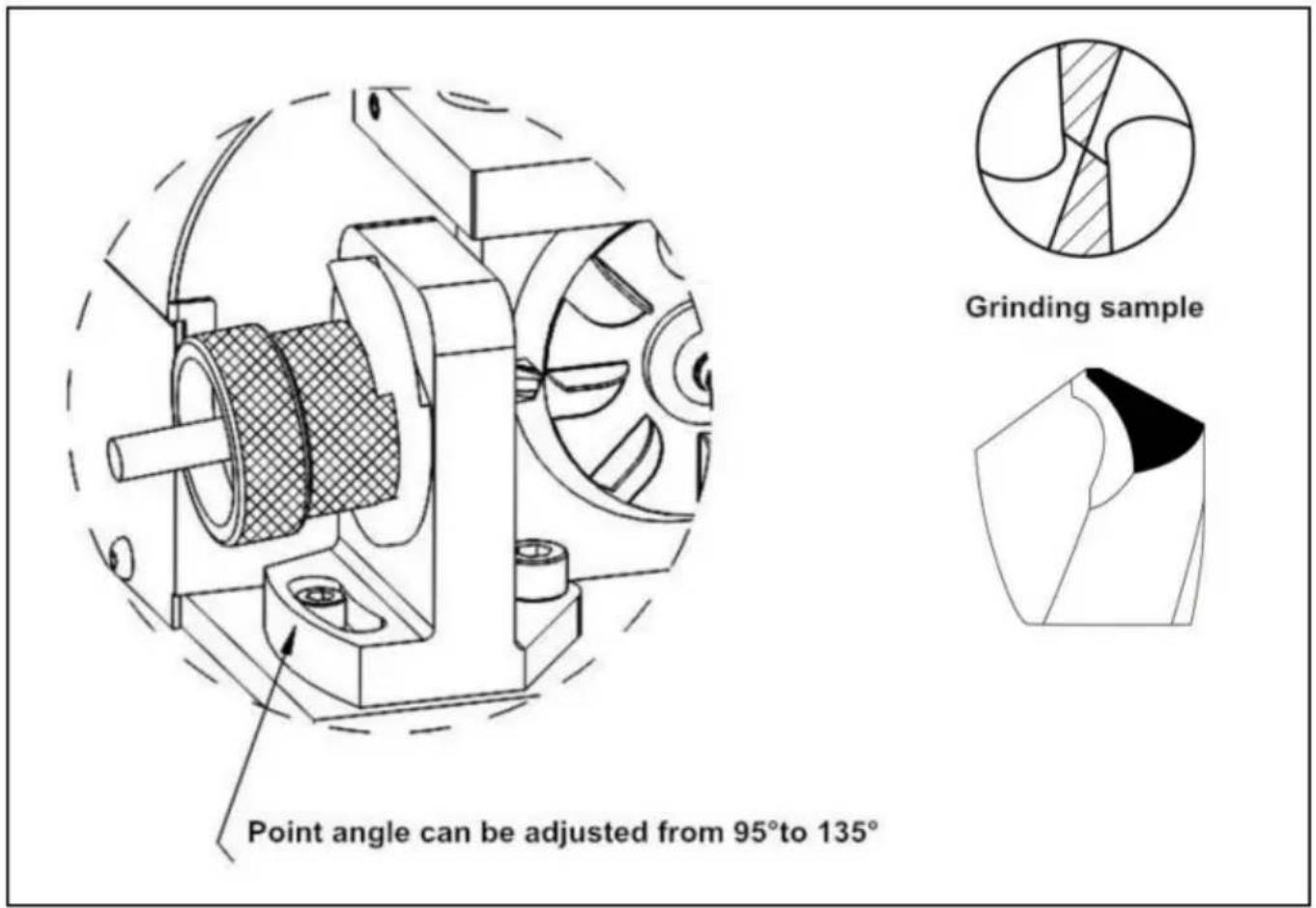

C. Rettificare l'angolo della punta

Accendere l'interruttore di alimentazione e attendere fino a quando la rotazione del motore è stabile (circa 10 secondi), inserire il set di mandrini nel ripiano per la molatura angolare delle punte.

La fessura del dado di serraggio deve adattarsi ai due perni del ripiano di macinazione.

Inserire delicatamente il trapano nel ripiano di molatura fino a raggiungere la mola.

Macinare il trapano muovendolo a sinistra e a destra finché il rumore della macinatura non scompare.

Poi girarsi dall'altra parte e fare lo stesso per affilare il trapano.

La dimensione di macinazione del trapano è 2 mm-13 mm (15 mm).

* L'angolo della punta del trapano è compreso tra 95° e 135°. * Durante la rettifica, non tenere lo stelo della punta, ciò ne influenzerà la precisione.

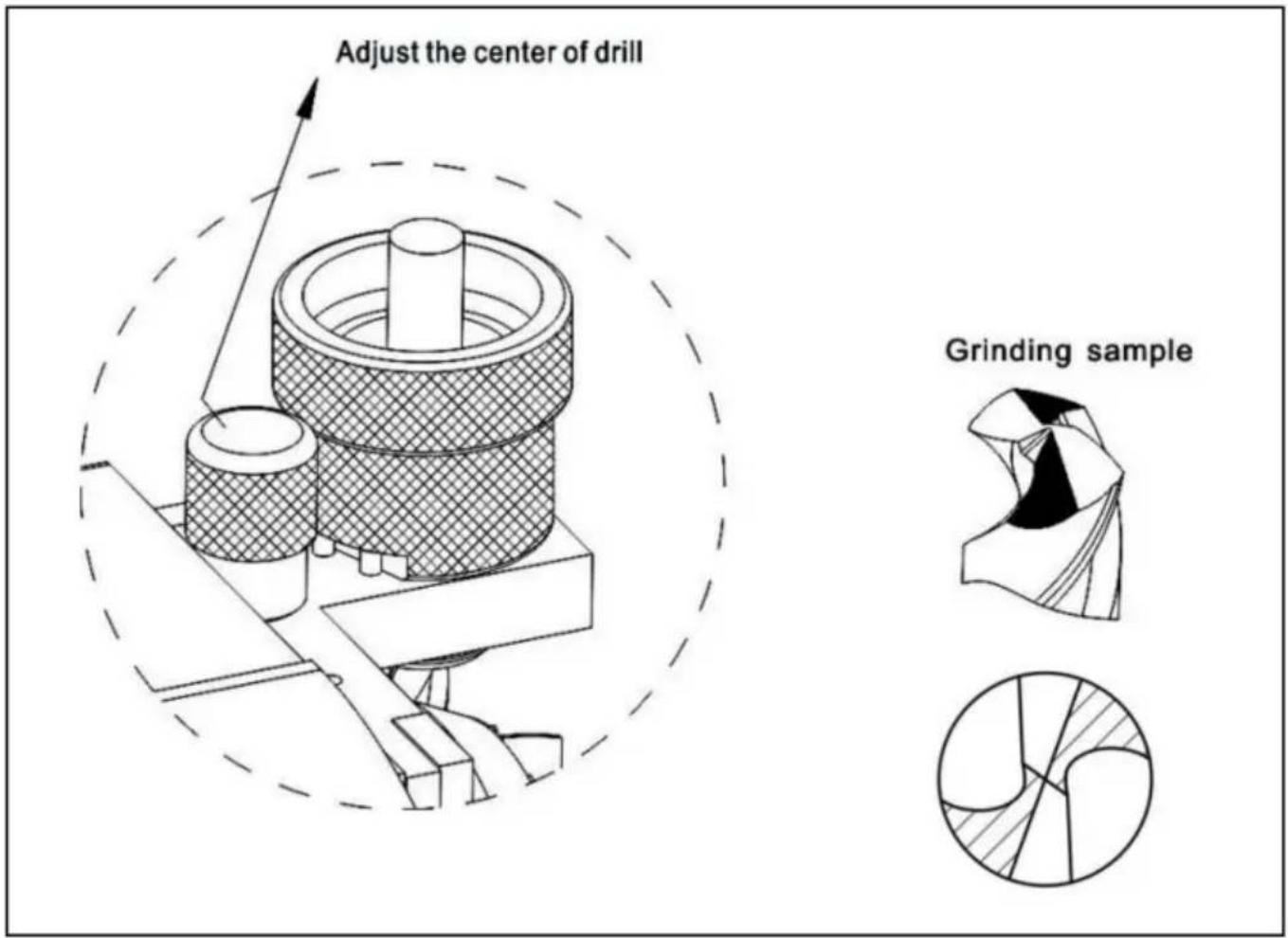

D. Rettifica dell'angolo di scarico del labbro.

Metti il set di mandrini nel ripiano di rettifica dell'angolo di scarico del labbro. La fessura del dado di serraggio deve adattarsi al perno del ripiano di macinazione. Inserire delicatamente il trapano nel ripiano di molatura fino a raggiungere la mola. Macinare il trapano muovendolo a sinistra e a destra finché il rumore della macinatura non scompare. Poi girarsi dall'altra parte e fare lo stesso per affilare il trapano.

PULIZIA E MANUTENZIONE

Si prega di pulire l'intera unità con una pistola ad aria compressa, in particolare i fori prima e dopo l'uso.

SOSTITUZIONE DELLA RUOTA

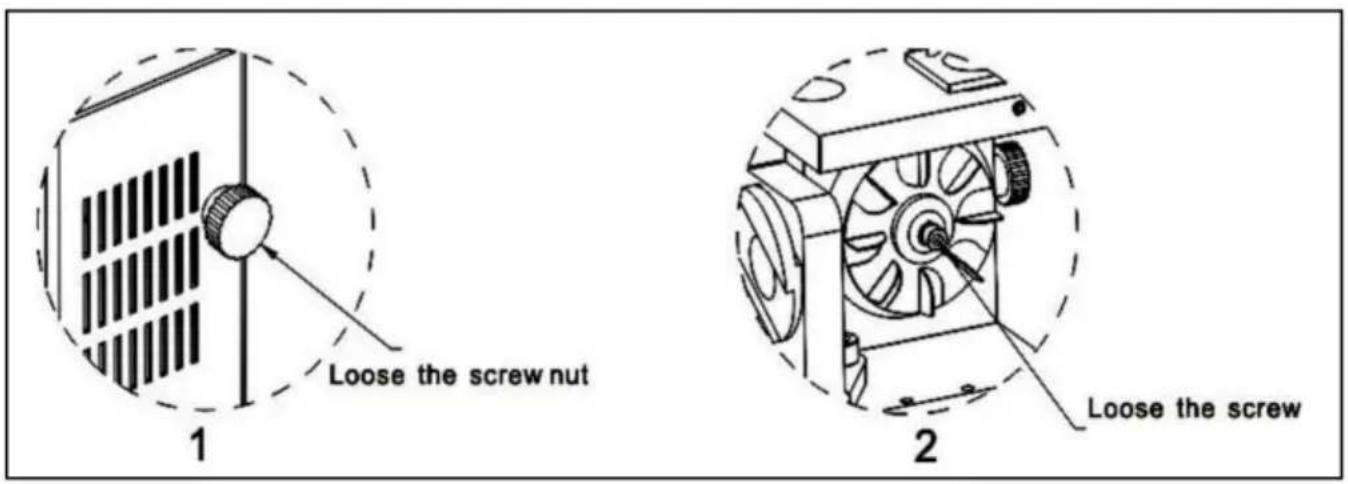

A. Aprire il copriruota

1. Assicurarsi che il cavo di alimentazione sia scollegato in modo sicuro.
2. Quindi utilizzare la chiave esagonale da 4 mm per allentare la vite per aprire il coperchio.

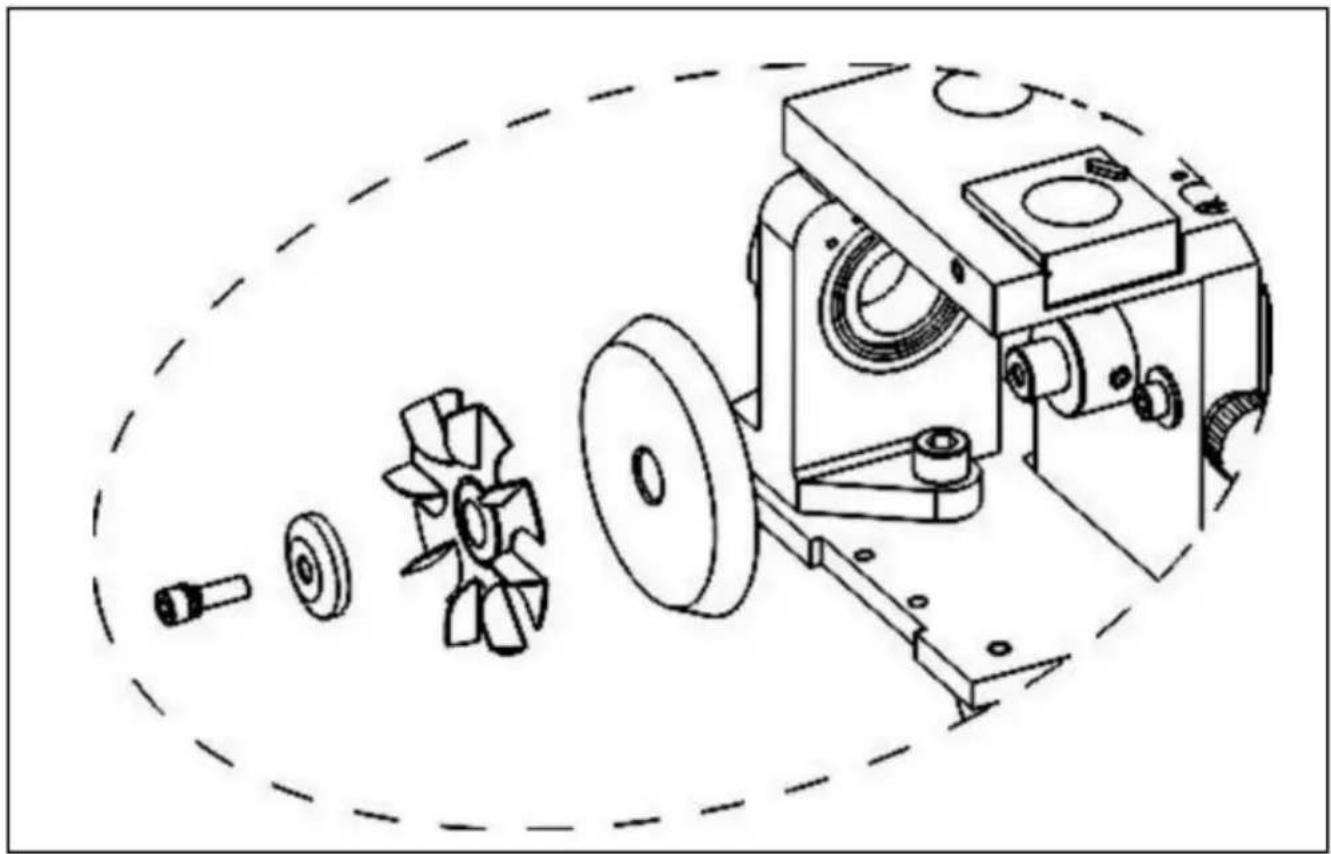

B. Estrarre la mola

1. Utilizzare la spazzola per pulire la macchina, quindi utilizzare un panno asciutto per pulire la superficie.
2. Se si utilizza solo la macchina, attendere 3 minuti dopo la macinazione che la temperatura sia in calo.
3. Utilizzare la mano sinistra per tenere la ruota, quindi utilizzare la chiave esagonale da 4 mm per allentare la vite in senso antiorario con la mano destra.
4. Estrarre la mola diamantata dalla macchina.
5. Sostituire la nuova mola.
6. Mettere la ruota nell'asse principale del motore e serrare la vite e il copriruota per completare.

Nota: l'asse principale del motore è molto preciso, se ciò può comportare un lavoro errato o danni, influenzando così la posizione della mola.

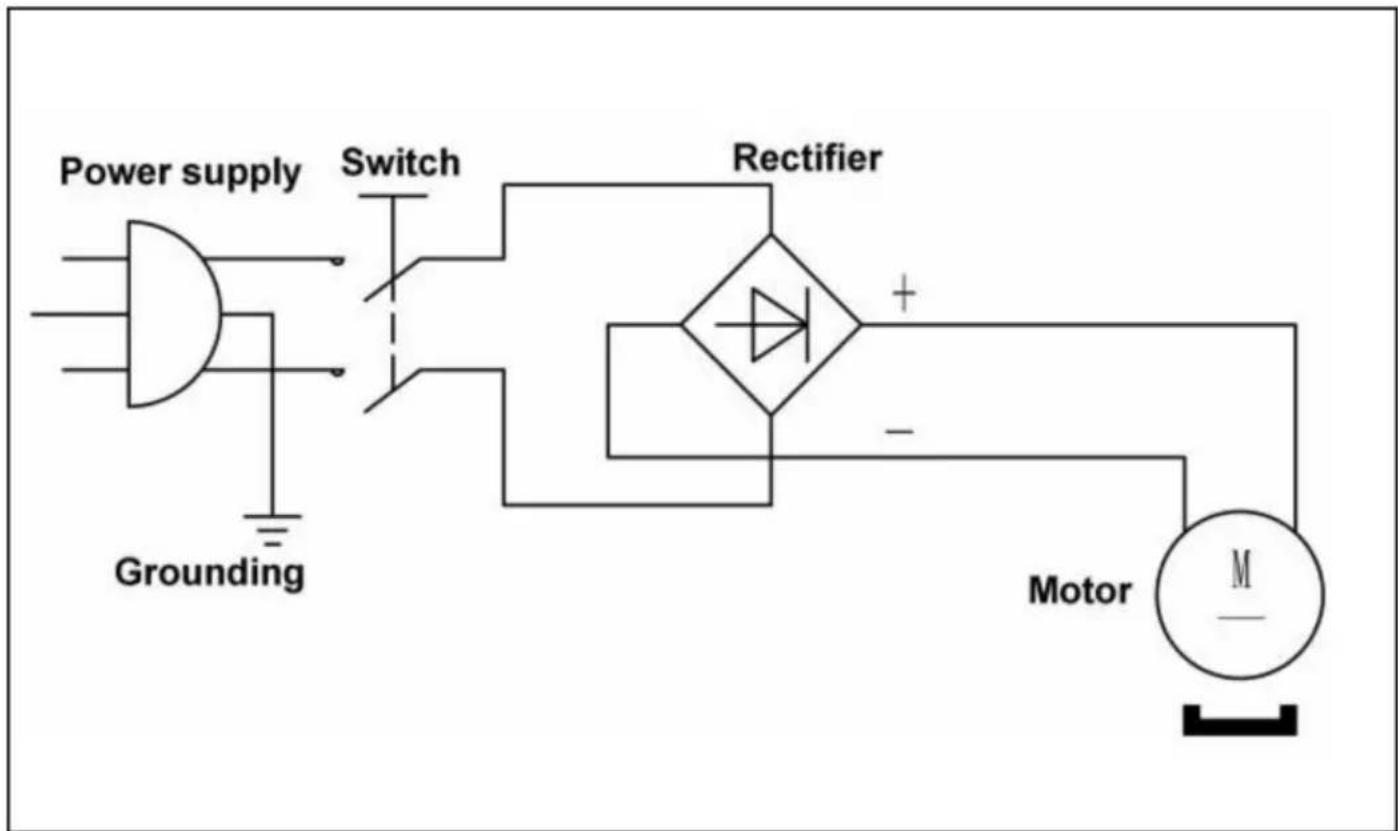

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP. DEL

REGNO UNITO

Gruppo Pooledas Ltd

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

REP.CE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto
