Tipo di prodotto	Affilatrice
Marca	Vevor
Modello	JMY8-70
Tensione	120 V ~ 60 Hz (Nord America) / 220-240 V ~ 50 Hz (UE) / 220 V ~ 50 Hz (Australia)
Potenza	370 W
Velocità di rotazione (a vuoto)	3600 giri/min
Diametro lama compatibile	3,15 a 27,5 pollici (80,01 a 698,5 mm)
Diametro mola	4,72 pollici (120 mm) massimo
Tipo di raffreddamento	Serbatoio d'acqua integrato
Funzione principale	Affilatura lame per seghe circolari
Regolazione dell'angolo	Angolo del supporto lama regolabile
Palo di posizionamento	Sì (impedisce la rotazione della lama durante l'affilatura)
Dispositivi di sicurezza richiesti	Occhiali di sicurezza ANSI, guanti protettivi, protezione dell'udito
Manutenzione	Pulizia con spazzola e panno umido, lubrificazione con grasso industriale
Ricambi disponibili	Mola di ricambio (modello da scegliere in base alla velocità del motore)
Utilizzo	Solo internamente, non commerciale
Materiale dell'involucro	Non specificato (probabilmente metallo e plastica)
Produttore	Vevor, prodotto in Cina
CE/UKCA	Certificazioni CE e Regno Unito

Domande frequenti - JMY8-70 Vevor

Qual è la tensione di alimentazione dell'affilatrice JMY8-70?

L'affilatrice Vevor JMY8-70 funziona sotto 120 V ~ 60 Hz per il Nord America, 220-240 V ~ 50 Hz per l'Unione Europea e 220 V ~ 50 Hz per l'Australia. Verificare la tensione del proprio paese prima dell'uso.

Quali tipi di lame per sega si possono affilare con questo apparecchio?

Questa affilatrice è progettata per lame per sega circolare con diametro compreso tra 3,15 pollici (80 mm) e 27,5 pollici (698,5 mm). È principalmente destinata alle lame del tosaerba.

Come installare la lama sulla affilatrice?

Selezionare l'albero di fissaggio appropriato (deve corrispondere al foro centrale della lama), posizionare la lama nel senso corretto, quindi serrare il pulsante. Consultare i passaggi 2 e 3 del manuale per maggiori dettagli. Indossare guanti protettivi per evitare tagli.

Come regolare l'angolo di affilatura?

L'angolo del supporto di fissaggio della lama è regolabile. Allentare i pulsanti, regolare l'angolo in modo che i denti della lama siano a contatto stretto con la mola, quindi bloccare. Il gruppo motore può anche ruotare per modificare l'angolo della mola.

Posso usare un altro liquido di raffreddamento diverso dall'acqua?

No, utilizzare solo acqua pulita come liquido di raffreddamento. Alcol, benzina o altri solventi sono vietati perché possono danneggiare l'apparecchio o causare rischi di incendio.

Come pulire e mantenere l'affilatrice?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare una spazzola per rimuovere i residui, un panno umido (non bagnato) per pulire le superfici, quindi asciugare. Applicare grasso lubrificante industriale sulle parti meccaniche escluse motore, mola e interruttore per evitare la ruggine.

Cosa fare se la mola si stacca o è usurata?

In caso di distacco della mola, spegnere immediatamente la macchina e verificare il montaggio. Una mola usurata deve essere sostituita con un modello identico compatibile con la velocità del motore (max 3600 giri/min). Indossare guanti e occhiali durante la sostituzione.

Questa affilatrice è adatta per uso commerciale?

No, l'apparecchio è progettato per solo uso domestico interno. Non utilizzarlo all'esterno o in ambito commerciale, poiché potrebbe non supportare un uso intensivo e le condizioni esterne.

Posso affilare altri utensili oltre alle lame per sega?

No, questa affilatrice è specificamente progettata per lame per sega circolare da tosaerba. Non tentare di affilare altri utensili o oggetti, poiché potrebbe danneggiare l'apparecchio o causare lesioni.

Quali dispositivi di sicurezza sono obbligatori?

Indossare sempre occhiali di sicurezza approvati ANSI, guanti protettivi e protezione per l'udito. Non indossare abiti larghi o gioielli e legare i capelli lunghi. Tenere lontani bambini e animali.

MANUALE UTENTE JMY8-70 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto

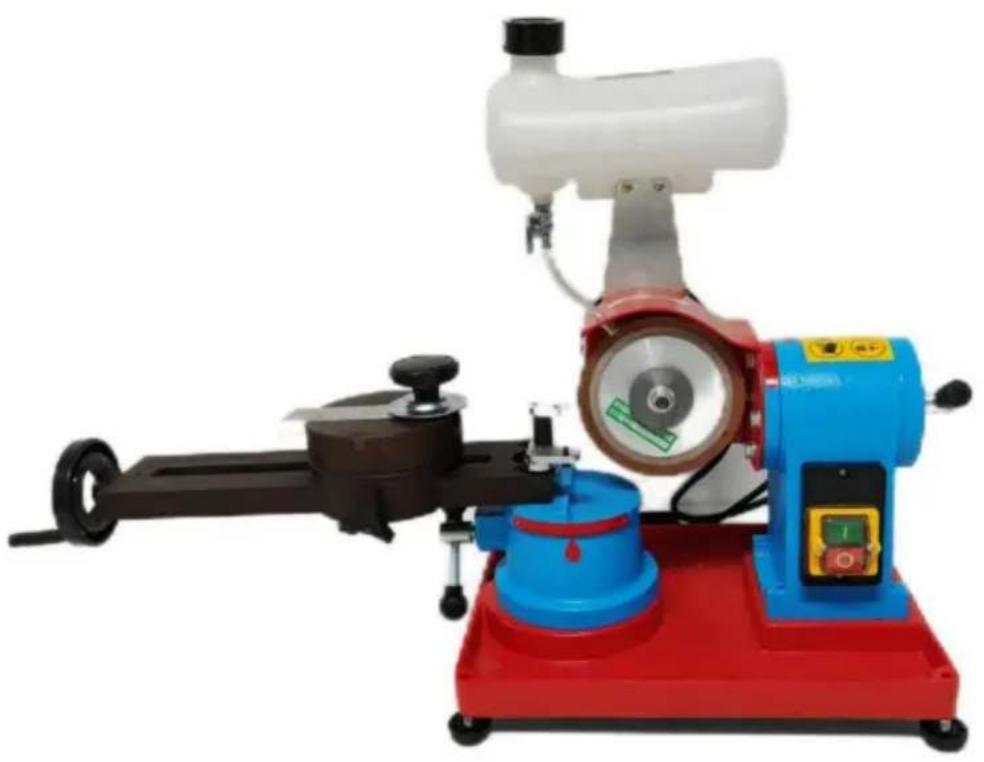

AFFILA LAME PER SEGA CIRCOLARE

MODELLO: JMY8-70

Continuamente impegnati per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

LAMA PER SEGA CIRCOLARE

TEMPERAMATITE

MODELLO: JMY8-70

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attendamente il manuale di istruzioni.
	Indossare sempre occhiali di sicurezza omologati ANSI durante il lavoro con strumenti e attrezzature. Indossare una protezione per gli occhi. Indossare protezioni per le orecchie. Indossare guanti protettivi.
CE UK CA	La conformità è una certificazione di sicurezza CE e Regno Unito.
	Questo prodotto è soggetto alle dispositions della Direttiva Europea 2012/19/CE. Il simbolo che mystra un bidone della spazzatura barratoattraverso indica che il prodotto necessita di raccolta differenziataraccolta nell'Unione Europea. Questo vale per il prodottoe tutti gli accessori contrassegnati da questo simbolo. Prodotticontrassegnati come tali non possono essere scartati con i normali prodotti domestici rifiuti, ma devono essere portati in un punto di racolta per il riciclaggiodispositivi elettrici ed elettronici

Avvertenze e precauzioni di sicurezza

Grazie per aver utilizzato questo prodotto. Per essere sicuro che tu possa utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima del funzionamento e conservarlo adeguatamente per riferimento futuro. Per favore assicurati di leggere le precauzioni e le norme di sicurezza riportate in questa pagina per garantire un utilizzo sicuro. Questo manuale descrive le avvertenze e le precauzioni di sicurezza, il funzionamento, la manutenzione e la pulizia. Le avvertenze e le istruzioni esaminate in questo manuale non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. Cautela e buon senso non sono incorporati in questo prodotto, poiché crediamo che gli utenti saranno conformi a questi codici.

Si prega di leggere tutte le istruzioni prima di utilizzare la macchina.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare macchine o utensili elettrici in luoghi umidi o bagnati. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare utensili elettrici in presenza di gas infiammabili o liquidi.
3. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro, non permettere loro di maneggiare macchine, utensili o prolunghe.
4. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli strumenti devono essere conservati in un luogo asciutto per inibire la ruggine. Chiudere sempre gli strumenti e tenerli fuori dalla portata dei bambini.
5. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o accessorio a svolgere il lavoro di uno strumento industriale più grande. Ci sono alcune applicazioni per le quali questo strumento è stato progettato. Farà il lavoro meglio e in modo più sicuro alla velocità prevista. Non modificare lo strumento e non utilizzarlo per uno scopo per il quale non è stato previsto.
6. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli che potrebbero essere intrappolati nelle parti in movimento.

Sono consigliati indumenti protettivi non conduttivi e calzature antiscivolo durante il lavoro. Indossare una copertura per capelli restrittiva per contenere i capelli lunghi.

1. Utilizzare protezioni per occhi e orecchie. Indossare sempre occhiali di protezione antiurto approvati ANSI. Indossare uno schermo facciale completo se si producono limatura di metallo o trucioli di legno.
2. Non esagerare. Mantenere sempre la posizione corretta e l'equilibrio. Non raggiungere sopra o attraverso le macchine in funzione.
3. Conservare gli strumenti con cura. Mantenere gli strumenti affilati e puliti per prestazioni migliori e più sicure. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori. Ispezionare periodicamente i cavi dell'utensile e, se danneggiati, farli riparare da un tecnico autorizzato. Le maniglie devono essere sempre mantenute pulite, asciutte e prive di olio e grasso. Si prega di spegnere e scollegare prima della manutenzione e della pulizia.
4. Evitare avviamenti involontari. Assicurarsi che l'interruttore sia in posizione Off quando non in uso e prima di collegarlo.
5. Stare attenti. Guardare cosa si sta facendo, usare il buon senso. Non utilizzare qualsiasi strumento quando si è stanchi.
6. Verificare la presenza di parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte che appaia danneggiata deve essere controllata attentamente per determinare se può funzionare correttamente ed eseguire la funzione prevista. Verificare l'allineamento e il fissaggio di parti mobili; eventuali parti rotte o dispositivi di montaggio; e qualsiasi altra condizione che possa compromettere il corretto funzionamento. Qualsiasi parte danneggiata deve essere adeguatamente riparata o sostituita da un tecnico qualificato. Non utilizzare lo strumento se uno qualsiasi degli interruttori non si accende e spegne correttamente.
7. Proteggersi dalle scosse elettriche. Evitare il contatto del corpo con superfici messe a terra come tubi, radiatori, cucine e involucri di frigoriferi.
8. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo pezzi di ricambio identici. L'uso di qualsiasi altra parte annullerà la garanzia. Utilizzare solo accessori destinati all'uso con l'utensile.
9. Non utilizzare l'utensile sotto l'influenza di alcol o droghe.

Leggere le etichette di avvertenza sulle prescrizioni per determinare se il tuo giudizio o i riflessi sono compromessi durante l'assunzione di farmaci. Se c'è qualche dubbio, non utilizzare lo strumento. 16. Dimensioni del cavo nominali 16 AWG. 17. Manutenzione. Per la nostra sicurezza, è necessario eseguire la manutenzione regolarmente da un tecnico qualificato. 18. Non utilizzare mai la macchina in prossimità di materiali infiammabili. 19. NON immergere l'apparecchio in acqua o in qualsiasi altro liquido. 20. Questo prodotto non può essere utilizzato per altri scopi. Non adatto a uso commerciale. SOLO PER USO INTERNO. 21. Non utilizzare alcol, benzina, ecc. come refrigerante. 22. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare i dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o di un accessorio rotto potrebbero volare via e causare lesioni o danni nelle immediate vicinanze dell'area operativa. 23. Potrebbero verificarsi operazioni per le quali l'utensile elettrico non è stato progettato, creando pericolo e causando lesioni personali.

1. Non utilizzare accessori che non siano specificatamente progettati e

consigliati dal produttore dell'utensile. Solo perché l'accessorio

può essere collegato all'utensile elettrico, ciò non garantisce un funzionamento sicuro.

1. La velocità nominale dell'accessorio deve essere almeno pari alla

velocità massima indicata nel manuale utente. Gli accessori che funzionano più velocemente

rispetto alla loro velocità nominale possono rompersi e volare in pezzi.

1. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme

a meno che non siano supervisionati da una persona responsabile per garantire che possano utilizzare

l'apparecchio in modo sicuro. I bambini piccoli dovrebbero essere sorvegliati per assicurarsi che

non giocare con l'apparecchio. I bambini e gli animali domestici dovrebbero stare lontani

il prodotto.

1. Non utilizzare questa unità per scopi diversi dall'uso indicato.
2. Non utilizzare all'aperto o per scopi commerciali. 29. NON FARE

PULIRLO CON QUALSIASI MATERIALE ABRASIVO.

1. Non lasciarlo mai incustodito durante l'uso.

Nota: le prestazioni di questo strumento (se alimentato alla tensione di linea) possono v

a seconda delle variazioni della tensione della linea locale. Utilizzo della prolunga

potrebbe anche influire sulle prestazioni dell'utensile.

Avvertenza: le avvertenze, le precauzioni e le istruzioni discusse in

le istruzioni discusse in questo manuale di istruzioni non possono coprire tutte

le possibili condizioni e situazioni che potrebbero verificarsi. Dev'essere

inteso dall'operatore che sono il buon senso e la cautela

fattori che non possono essere integrati in quello prodotto, ma devono essere forniti

dall'operatore dello strumento.

1. Se la mola si allenta, spegnere immediatamente la macchina

e verificare che sia montata saldamente e che non sia danneggiata.

1. Non tentare mai di fermare la mola con le mani, anche se si

indossano guanti di sicurezza. La ruota taglierà i guanti e la mano, causando gravi lesioni.

Non utilizzare mai l'utensile senza la mola

e la copertura a posto.

Avvertenza!!: Questa macchina è progettata per la lama del tosaerba. Non tentare di usare altri strumenti e non tentare di farla macinare qualsiasi altro oggetto.

PARAMETRI DEL PRODOTTO

MODELLO	Voltaggio	Il motore Energia	Giri/min	La lama della sega specifiche
JMY8-70	Nord America120 V~60 Hz	370 W	Massimo3600 giri/min	3,15 pollici~27,5 pollici(dehy80,01 mm~dehy698,5 mm)
	Unione Europea220-240 V~ 50 Hz
	Australia220V~50Hz

Diametro della mola: massimo 4,72 pollici (120 mm)

Attenzione:

1. Non utilizzare accessori che non siano specificamente progettati e consigliati dal produttore dell'utensile. Il fatto che l'accessorio possa essere collegato all'utensile elettrico non garantisce un funzionamento sicuro.
2. Ispezionare periodicamente i cavi dell'utensile e, se danneggiati, farli riparare da un tecnico autorizzato.

3. La tensione utilizzata per questo dispositivo deve essere la stessa della tensione di alimentazione.

1. Gli utenti devono installarlo vicino all'interruttore di alimentazione e al fusibile.

SUGGERIMENTI

1. Prima dell'uso, allentare leggermente la manopola di regolazione sul prodotto faciliterà il posizionamento della lama della sega e della mola.
2. Conoscere in anticipo l'angolo ottimale della lama per ciascun tipo di lama per ottenere i migliori risultati.
3. Contrassegnare ciascun dente della lama della sega con una penna a olio dopo averlo levigato per evitare omissioni.

REGOLAZIONE

1. Smaltire attentamente tutti i sacchetti di plastica e tenerli lontani dai bambini.
2. Controllare tutti i componenti forniti secondo l'elenco in questo manuale. Assicurarsi di avere tutte le parti elencate.
3. Sebbene venga prestata la massima attenzione nella fabbricazione di questo prodotto, è necessario prestare attenzione durante il montaggio nel caso in cui siano presenti spigoli vivi.
4. Indossare protezioni per gli occhi, guanti protettivi e protezioni per le orecchie durante il montaggio e l'utilizzo.
5. Prima di iniziare la regolazione, installare i quattro supporti sulla base assicurandosi che il prodotto sia posizionato orizzontalmente.
6. È severamente vietato che il pezzo da lavorare entri in collisione con il disco e il motore non deve essere avviato sotto carico.

AVVERTIMENTO! Assicurarsi che lo strumento sia spento e disconnesso dall'alimentazione e scollegare la spina prima di eseguire uno qualsiasi dei seguenti passaggi.

Attenzione: indossare sempre occhiali di sicurezza omologati ANSI quando si lavora con strumenti ed equipaggiamento.

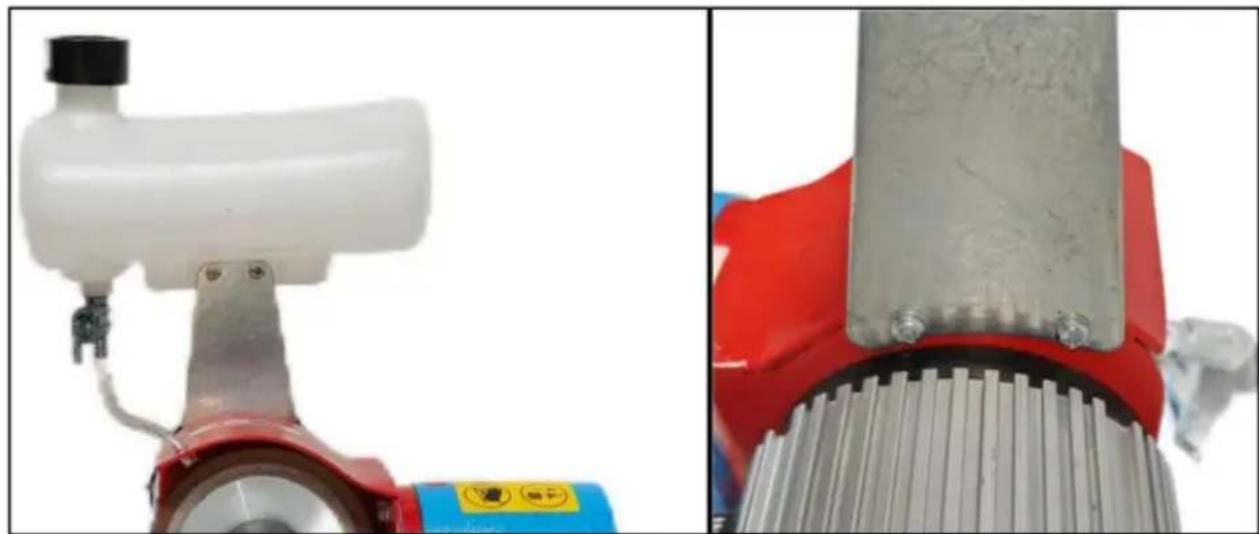

PASSO 1:

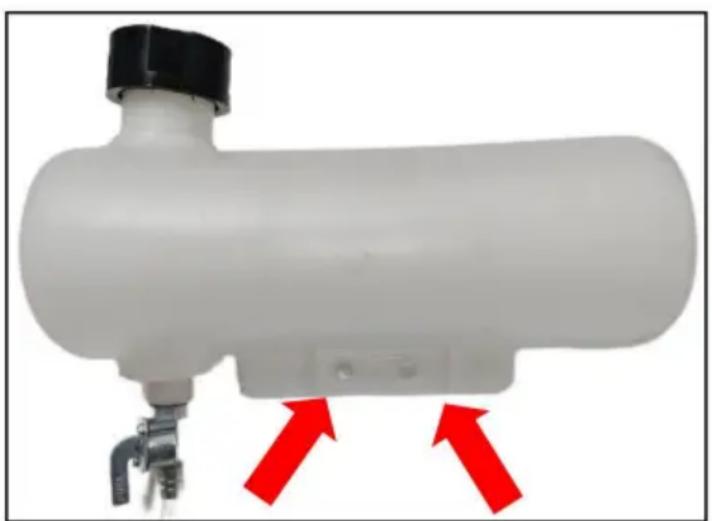

• Installare il serbatoio dell'acqua sulla macchina.
• Il tubo dell'acqua passa attraverso la copertura protettiva.

FASE 2: Selezionare l'albero di fissaggio della lama della sega appropriato e installare la lama.

Attenzione:

• L'albero fisso della lama della sega deve corrispondere alla lama per evitare allentamenti. Prestare attenzione alla direzione di installazione della lama della sega.

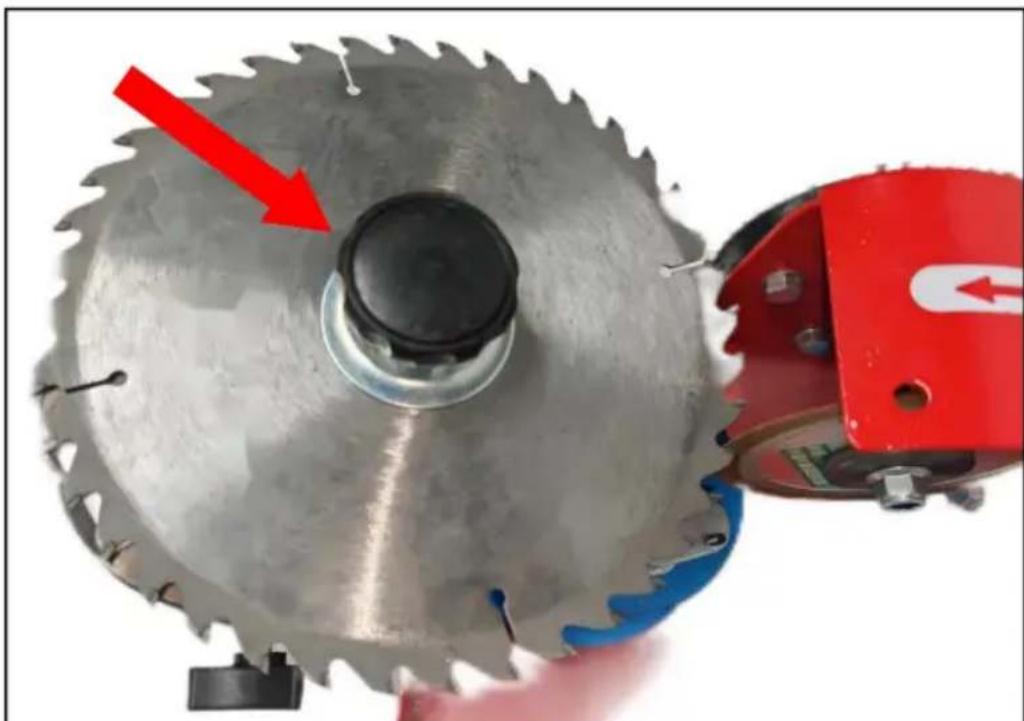

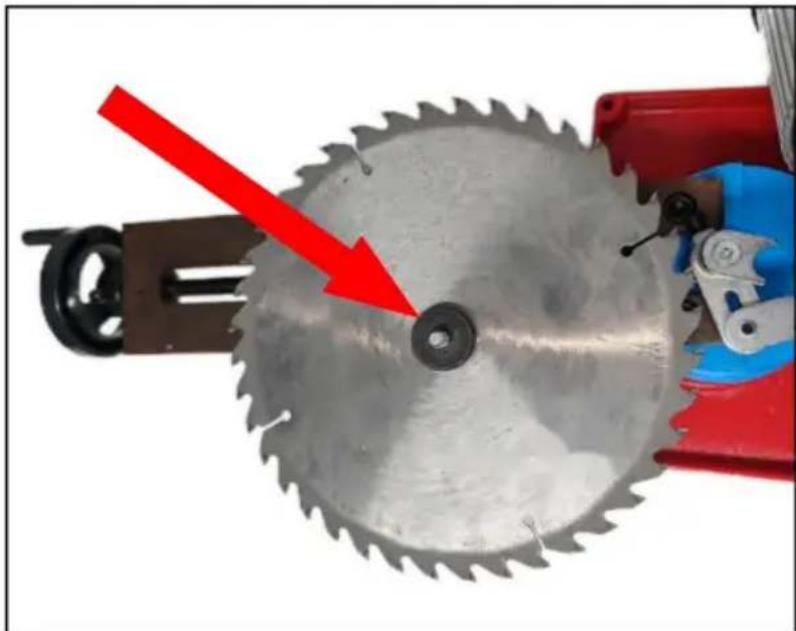

FASE 3: Stringere la manopola per fissare la lama della sega. Suggerimenti: in quel momento non è necessario stringere la lama della sega per facilitare la regolazione. Attenzione:

• Per evitare tagli è necessario indossare guanti protettivi.

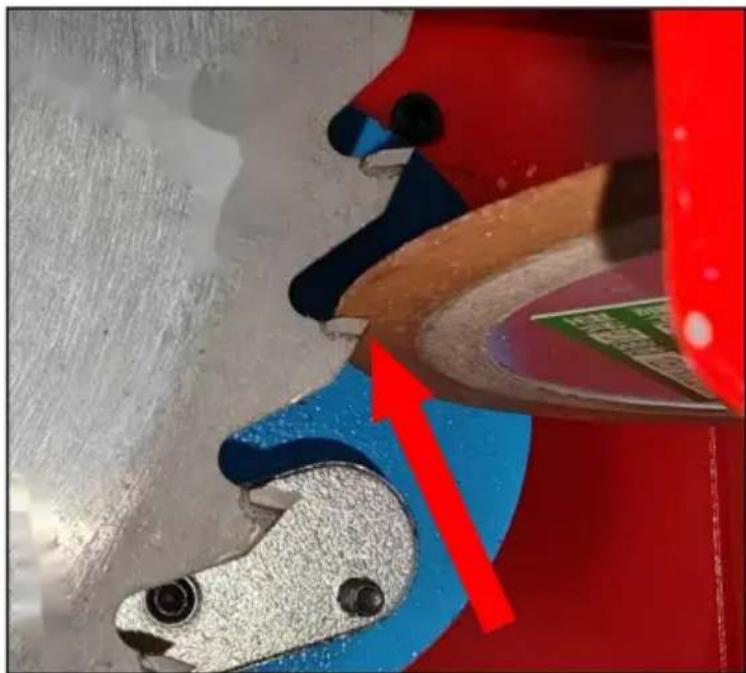

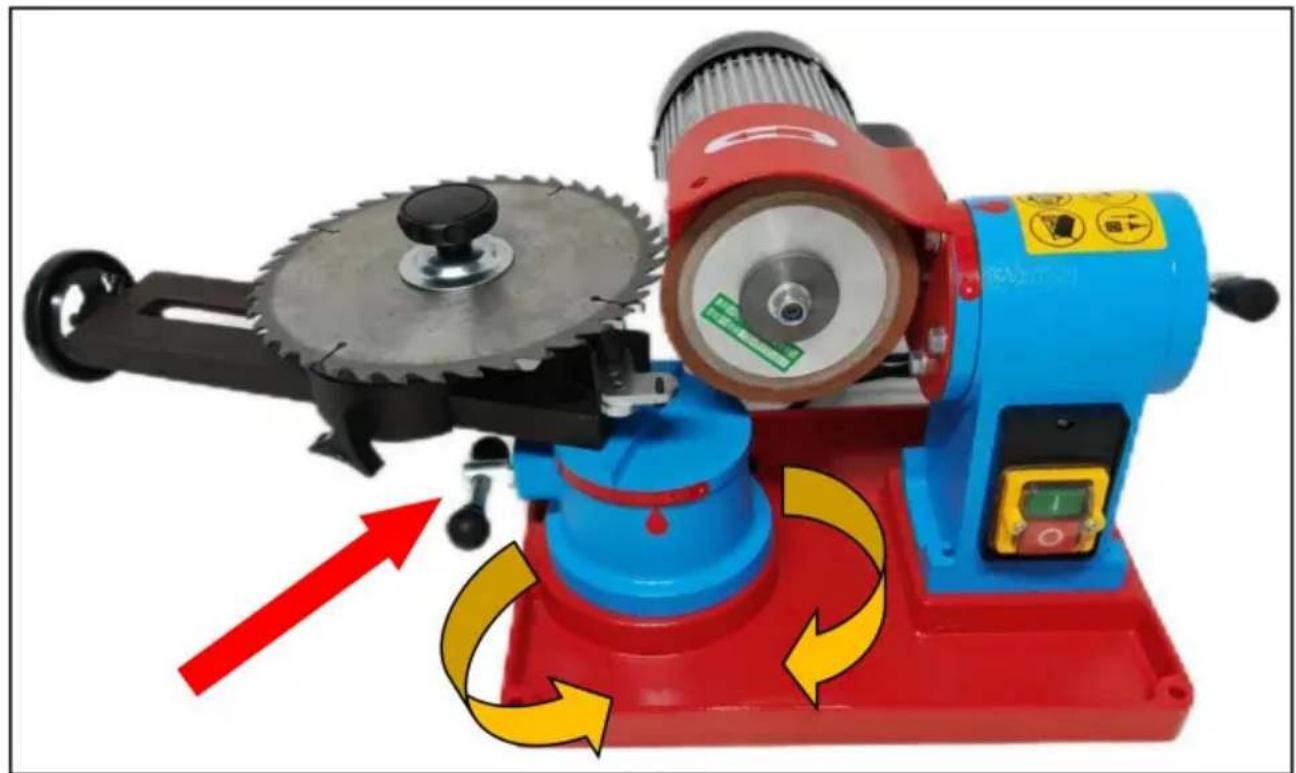

FASE 4:

• Per adattarsi a lame diverse, regolare l'angolazione della staffa di fissaggio della lama. - Mantenere i denti della lama a stretto contatto con la mola. - Staffa di fissaggio della lama con bloccaggio.

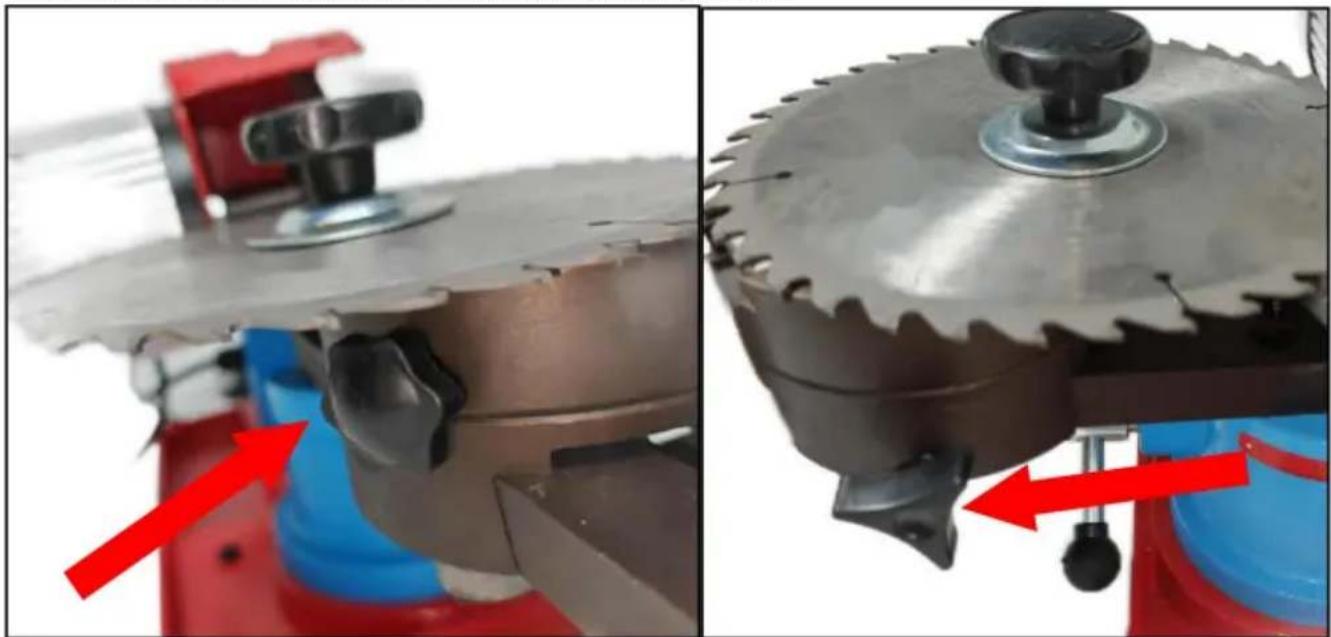

FASE 5: Stringere le manopole sui supporti della lama della sega superiore e inferiore.

Attenzione:

• Per evitare tagli è necessario indossare guanti protettivi.

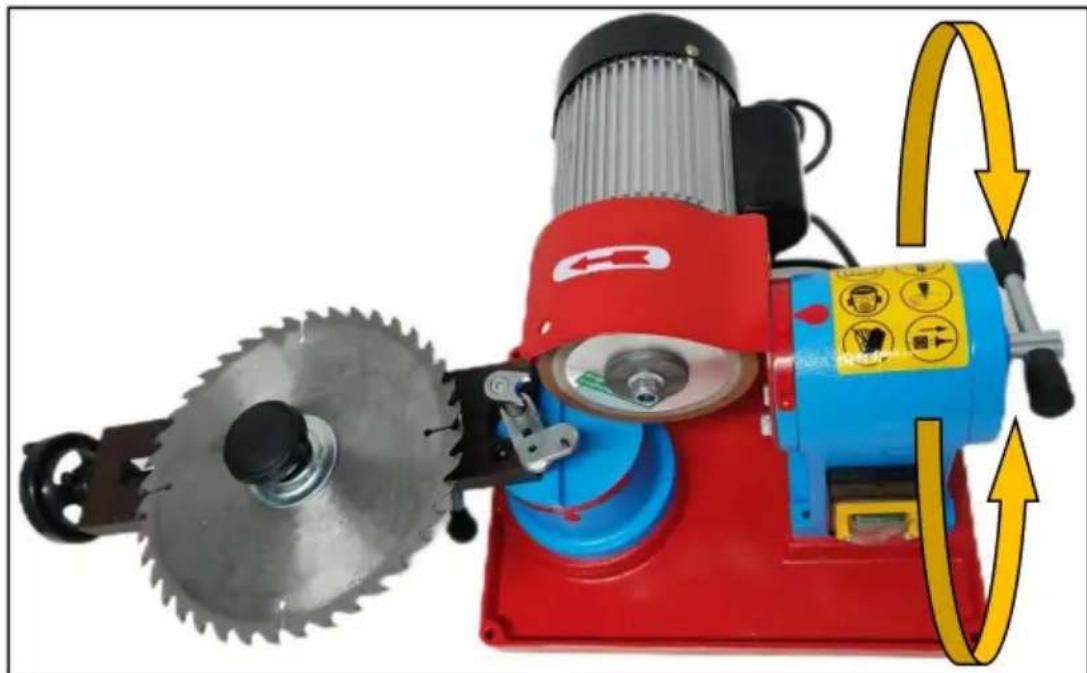

FASE 6: Ruotare il gruppo motore secondo l'angolazione necessaria e fissarlo. Attenzione:

• Il gruppo motore è pesante e deve essere sostenuto a mano durante la rotazione per evitare rotazioni eccessive. • Le

manopole del gruppo motore devono essere serrate per evitare che il motore cada.

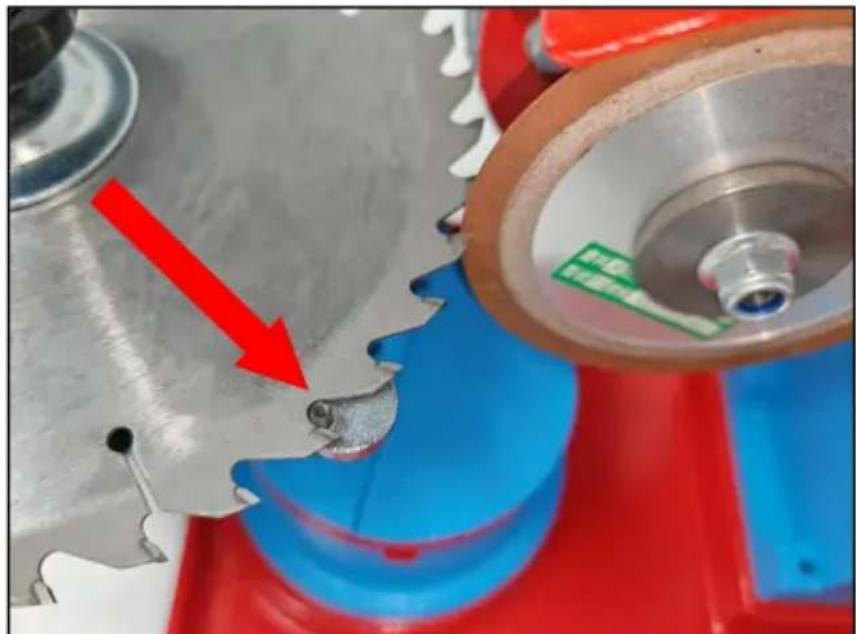

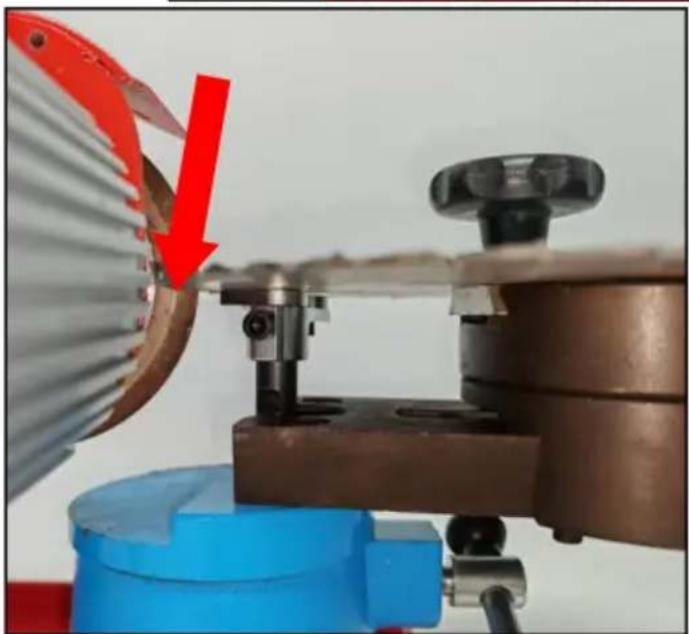

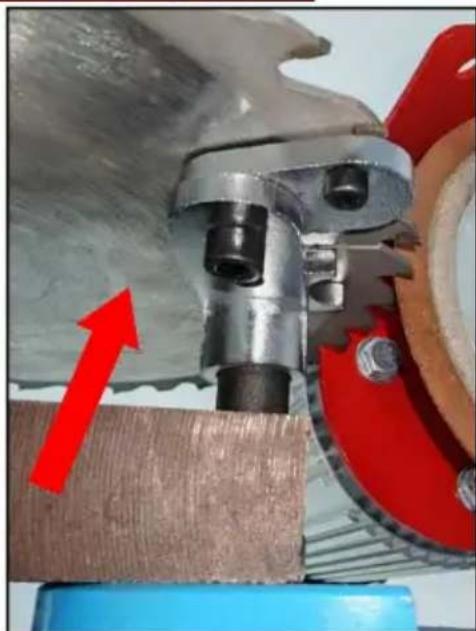

FASE 7:

• Posizionare il perno di posizionamento che fissa i denti della lama nella posizione appropriata.

Utilizzare un cacciavite a brugola per serrare le due viti che controllano il gruppo della colonna di posizionamento.

Attenzione: il gruppo perno di posizionamento viene utilizzato per evitare che la lama della sega ruoti durante l'affilatura, quindi deve essere utilizzato.

FASE 8: Infine, fissare la manopola di fissaggio della lama della sega e controllare se sono state fissate tutte le altre manopole e viti.

OPERAZIONE

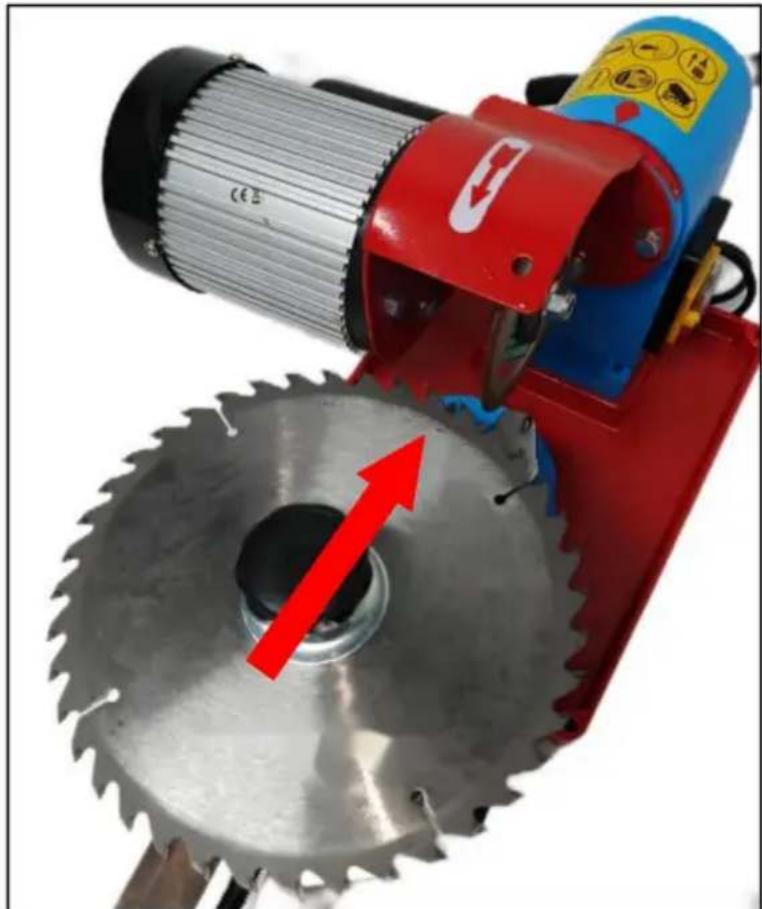

Avviso:

• Verificare nuovamente che ciascuna manopola sia serrata prima di accendere l'alimentazione.

Provarlo alcune volte per familiarizzare con il funzionamento, quindi girare

sull'interruttore di alimentazione dopo aver garantito la sicurezza.

Attenzione! Le avvertenze e le precauzioni di sicurezza devono essere lette nuovamente!

1. Accendere l'alimentazione e attendere che la velocità della mola si stabilizzi.
2. Tenere la manopola di fissaggio della lama della sega e spingere lentamente la lama verso la mola.
3. Dopo aver affilato un dente della sega, allontanare la lama della sega dalla mola affilatrice e scollegare l'alimentazione.
4. Quando la mola smette di ruotare, allentare la manopola di fissaggio della lama e ruotare la lama della sega per allineare il dente successivo con la mola affilatrice.
5. Dopo che l'intera lama della sega è stata affilata, spegnere l'alimentazione e scollegare la macchina.

PULIZIA E STOCCAGGIO

1. Assicurarsi che la macchina sia spenta e staccare la spina.
2. Utilizzare una spazzola per pulire, pulire la superficie con un panno umido (non bagnato) o asciugare con un panno di cotone pulito e privo di lanugine.
3. Mantenere il prodotto asciutto dopo la pulizia.
4. Riporre i prodotti e gli accessori puliti nella scatola.
5. Macchine per rivestimento (esclusi motori, mole, interruttori, manopole) con grasso lubrificante industriale aumentano la durata e prevengono la ruggine.

Attenzione:

• La mola deve essere sostituita quando ha raggiunto la fine della sua vita utile. - Il

modello di mola selezionato non può essere inferiore al motore velocità.

• Pulire solo quando il prodotto non funziona. - Indossare occhiali di sicurezza e guanti da lavoro pesanti durante la pulizia.

1. Se il foro di montaggio del serbatoio dell'acqua è sigillato, utilizzare semplicemente un piccolo cacciavite per forarlo e sarà pronto per l'uso.
2. Non utilizzare alcol, benzina, ecc. come refrigerante.
3. Dopo l'utilizzo, svuotare la soluzione rimanente nel serbatoio dell'acqua per evitare odori.
