Producttype	Slijpmachine
Merk	Vevor
Model	JMY8-70
Spanning	120 V ~ 60 Hz (Noord-Amerika) / 220-240 V ~ 50 Hz (EU) / 220 V ~ 50 Hz (Australië)
Vermogen	370 W
Toerental (onbelast)	3600 omw/min
Diameter geschikt zaagblad	3,15 tot 27,5 inch (80,01 tot 698,5 mm)
Diameter slijpschijf	4,72 inch (120 mm) maximaal
Type koeling	Geïntegreerd waterreservoir
Hoofdfunctie	Slijpen van cirkelzaagbladen
Hoekverstelling	Verstelbare zaagbladhouderhoek
Positioneringspaal	Ja (voorkomt rotatie van het zaagblad tijdens het slijpen)
Vereiste veiligheidsuitrusting	ANSI-veiligheidsbril, beschermende handschoenen, gehoorbescherming
Onderhoud	Reinigen met borstel en vochtige doek, smeren met industrieel vet
Beschikbare reserveonderdelen	Reserve slijpschijf (model te kiezen op basis van motorsnelheid)
Gebruik	Alleen binnenshuis, niet commercieel
Materiaal behuizing	Niet gespecificeerd (waarschijnlijk metaal en kunststof)
Fabrikant	Vevor, gemaakt in China
CE/UKCA	CE- en UKCA-certificeringen

Veelgestelde vragen - JMY8-70 Vevor

Wat is de voedingsspanning van de slijpmachine JMY8-70?

De Vevor JMY8-70 slijpmachine werkt op 120 V ~ 60 Hz voor Noord-Amerika, 220-240 V ~ 50 Hz voor de Europese Unie en 220 V ~ 50 Hz voor Australië. Controleer de spanning van uw land voor gebruik.

Welke typen zaagbladen kunnen met dit apparaat worden geslepen?

Deze slijpmachine is ontworpen voor cirkelzaagbladen met een diameter tussen 3,15 inch (80 mm) en 27,5 inch (698,5 mm). Het is voornamelijk bedoeld voor grasmaaierbladen.

Hoe installeer ik het zaagblad op de slijpmachine?

Selecteer de juiste bevestigingsas (deze moet overeenkomen met het midden van het zaagblad), plaats het zaagblad in de juiste richting en draai de knop vast. Raadpleeg stap 2 en 3 van de handleiding voor meer details. Draag beschermende handschoenen om snijwonden te voorkomen.

Hoe stel ik de slijphoek in?

De hoek van de zaagbladhouder is verstelbaar. Draai de knoppen los, pas de hoek aan zodat de tanden van het zaagblad goed contact maken met de slijpschijf en vergrendel vervolgens. De motoreenheid kan ook worden gedraaid om de hoek van de slijpschijf te wijzigen.

Kan ik een andere koelvloeistof dan water gebruiken?

Nee, gebruik alleen schoon water als koelvloeistof. Alcohol, benzine of andere oplosmiddelen zijn verboden omdat ze het apparaat kunnen beschadigen of brandgevaar kunnen veroorzaken.

Hoe reinig en onderhoud ik de slijpmachine?

Koppel het apparaat los voordat u het reinigt. Gebruik een borstel om resten te verwijderen, een vochtige doek (niet nat) om oppervlakken af te vegen en droog het daarna. Breng industrieel smeervet aan op de mechanische delen, behalve de motor, slijpschijf en schakelaar, om roest te voorkomen.

Wat moet ik doen als de slijpschijf losraakt of versleten is?

Als de slijpschijf losraakt, schakel de machine dan onmiddellijk uit en controleer de montage. Een versleten slijpschijf moet worden vervangen door een identiek model dat compatibel is met het motortoerental (max. 3600 omw/min). Draag handschoenen en een veiligheidsbril bij het vervangen.

Is deze slijpmachine geschikt voor commercieel gebruik?

Nee, het apparaat is ontworpen voor uitsluitend huishoudelijk gebruik binnenshuis. Gebruik het niet buitenshuis of in een commerciële omgeving, omdat het mogelijk niet bestand is tegen intensief gebruik en weersomstandigheden buitenshuis.

Kan ik andere gereedschappen dan zaagbladen slijpen?

Nee, deze slijpmachine is specifiek ontworpen voor cirkelzaagbladen van grasmaaiers. Probeer geen ander gereedschap of voorwerpen te slijpen, omdat dit het apparaat kan beschadigen of letsel kan veroorzaken.

Welke veiligheidsuitrusting is verplicht?

Draag altijd een ANSI-goedgekeurde veiligheidsbril, beschermende handschoenen en gehoorbescherming. Draag geen losse kleding of sieraden en bind lang haar vast. Houd kinderen en dieren op afstand.

GEBRUIKSAANWIJZING JMY8-70 Vevor

Technische ondersteuning en e-garantiecertificaat: www.vurig.com/ondersteuning

CIRKELZAAGBLADSLIJPER

MODEL: JMY8-70

Wij blijven ons inzetten om u gereedschap van hoge kwaliteit tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen door ons dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

STERK GEREEDSCHAP, HALVE PRIJS

CIRKELZAAGBLADSLIJPER

MODEL: JMY8-70

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat: www.vurig.com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van deze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.
	Draagijdens het werkken algtd een ANSL-goedgekeurde veiligheidsbril met gereedschap en apparatuur.Draag oogbescherming.Draag gehoorbescherming.Draag beschermende handschoenen.
CEUKCA	Compliance is een EG- en VK-veiligheidscertificering.
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG.Het symbool met een gekruiste klikothrough goeft aan dat het product gescheden afval vereistcollectie in de Europese Unie.Dit geldt voor het producten alle accessoires gemarkeerd met dit symbool.Productenals zodenig gemarkeerd mogen nicht bij het normale huishoudelijk afval worden weggeefofal, maar要去aar een inzamelpunt worden gebracht voor recyclingelektrische en elektronische apparaten

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat het goed kan functioneren, moet u de machine op de juiste manier bedienen; lees eerst deze instructie aandachtig door voor gebruik en bewaar deze op de juiste manier voor toekomstig gebruik. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsregels op deze pagina leest om uw veilig gebruik te garanderen. Deze handleiding bevat veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening, onderhoud en reiniging. De waarschuwingen en instructies die hierin worden besproken, kunnen niet alle mogelijke omstandigheden en situaties beschrijven die zich kunnen voordoen. Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, zoals wij geloven dat de toepassingen aan deze codes zullen voldoen.

Lees ALLE instructies voordat u uw machine gebruikt.

1. Houd de werkplek schoon. Rommelige ruimtes nodigen uit tot blessures.
2. Houd rekening met de omstandigheden op de werkplek. Gebruik geen machines of elektrisch gereedschap op vochtige of natte locaties. Niet blootstellen aan regen. Houd de werkplek goed verlicht.

Gebruik geen elektrisch aangedreven gereedschap in de aanwezigheid van brandbare gassen of vloeistoffen.

1. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied worden toegelaten. Laat ze niet omgaan met machines, gereedschap of verlengsnoeren.
2. Bewaar niet-gebruikte apparatuur. Wanneer het gereedschap niet wordt gebruikt, moet het op een droge plaats worden bewaard om roest te voorkomen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.
3. Gebruik het juiste gereedschap voor de klus. Probeer niet een klein gereedschap of hulpstuk te forceren om het werk van een groter industrieel gereedschap te doen. Er zijn bepaalde toepassingen waarvoor dit gereedschap is ontworpen. Het zal het werk beter doen en veiliger op het tempo waarvoor het bedoeld was. Wijzig dit hulpmiddel niet en gebruik dit hulpmiddel niet voor een doel waarvoor het niet bedoeld is.
4. Kleed je goed. Draag geen losse kleding of sieraden, aangezien deze verstrikt kunnen raken in bewegende delen.

Beschermende, elektrisch niet-geleidende kleding en antislipschoenen worden aanbevolen tijdens het werken. Draag een haarbevestiging om lang haar vast te houden.

1. Gebruik oog- en gehoorbescherming. Draag altijd ANSI-goedgekeurde veiligheidsbril met slagvastheid. Draag een gelaatsscherm als u metaalvijlsel of houtspaanders produceert.
2. Reik niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft. Reik niet over of langs lopende machines.
3. Onderhoud gereedschap zorgvuldig. Houd gereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer de gereedschapssnoeren regelmatig en laat ze, als ze beschadigd zijn, repareren door een bevoegde technicus. De handgrepen moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden. Schakel het apparaat uit en haal de stekker uit het stopcontact vóór onderhoud en reiniging.
4. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de Uit-positie staat.
5. Blijf alert. Let op wat je doet, gebruik je gezond verstand. Bedien geen enkel gereedschap als u moe bent.
6. Controleer het gereedschap op beschadigde onderdelen. Voordat u welk gereedschap dan ook gebruikt, welk onderdeel dan ook

beschadigd lijkt, moet zorgvuldig worden gecontroleerd om vast te stellen dat dit het geval is

correct functioneert en de beoogde functie vervult. Controleer op uitlijning

en het binden van bewegende delen; eventuele kapotte onderdelen of bevestigingsmiddelen; en

elke andere omstandigheid die de juiste werking kan beïnvloeden. Welk onderdeel dan ook

beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus.

Gebruik het gereedschap niet als een schakelaar niet goed in- en uitgeschakeld kan worden.

1. Bescherm uzelf tegen elektrische schokken. Voorkom lichaamscontact met geaarde apparaten

of oppervlakken zoals buizen, radiatoren, fornuizen en koelkastbehuizingen.

1. Vervangende onderdelen en accessoires. Gebruik alleen bij onderhoud

identieke vervangingsonderdelen. Bij gebruik van andere onderdelen vervalt de garantie.

Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.

1. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs.

Lees de waarschuwingslabels op recepten om te bepalen of uw oordeel of

reflexen verminderd zijn tijdens het gebruik van medicijnen. Als er enige twijfel bestaat, doe dat dan niet.

het gereedschap bedienen.

1. Draaddikte geclassificeerd als 16 AWG.
2. Onderhoud. Voor uw veiligheid moet er regelmatig onderhoud worden uitgevoerd door een gekwalificeerde technicus.
3. Gebruik de machine nooit in de buurt van brandbare materialen.
4. Dompel het apparaat NIET onder in water of een andere vloeistof.
5. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor

commercieel gebruik. ALLEEN BINNENSHUIS TE GEBRUIKEN.

1. Gebruik geen alcohol, benzine, etc. als koelvloeistof.
2. Houd omstanders op veilige afstand van de werkplek. Iedereen

die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen.

Fragmenten van het werkstuk of van een kapot accessoire kunnen wegvliegen en schade veroorzaken

letsel buiten het directe operatiegebied.

1. Er kunnen handelingen ontstaan waarvoor het elektrisch gereedschap niet is ontworpen,

een gevaar vormen en persoonlijk letsel veroorzaken.

1. Gebruik geen accessoires die niet specifiek ontworpen zijn

aanbevolen door de gereedschapsfabrikant. Gewoon vanwege het accessoire

op uw elektrisch gereedschap kan worden aangesloten, garandeert dit geen veilige werking.

1. De nominale snelheid van het accessoire moet minimaal gelijk zijn aan de

maximale snelheid aangegeven in de gebruikershandleiding. Accessoires die sneller werken

dan hun nominale snelheid kunnen breken en uit elkaar vliegen.

1. Dit apparaat is niet bedoeld voor gebruik door jonge of zwakke personen

tenzij onder toezicht van een verantwoordelijke persoon om ervoor te zorgen dat zij het apparaat veilig kunnen gebruiken.

Er moet toezicht worden gehouden op jonge kinderen om er zeker van te zijn dat ze

niet met het apparaat spelen. Kinderen en huisdieren moeten uit de buurt blijven

van het product.

1. Gebruik dit apparaat niet voor andere doeleinden dan het aangegeven gebruik.
2. Gebruik het niet buitenshuis of voor commerciële doeleinden. 29. NIET DOEN

REINIG HET MET SCHUREND MATERIAAL.

1. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

Opmerking: De prestaties van dit gereedschap (indien gevoed door netspanning) kunnen variëren

afhankelijk van variaties in de lokale lijnspanning. Gebruik van verlengsnoeren

kan ook de prestaties van het gereedschap beïnvloeden.

Waarschuwing: De waarschuwingen en instructies die worden besproken

in deze handleiding kunnen niet alles omvatten

mogelijke omstandigheden en situaties die zich kunnen voordoen. Het is

de verantwoordelijkheid van de exploitant om te begrijpen dat gezond verstand en voorzichtigheid belangrijke

factoren zijn die niet in dit product kunnen worden ingebouwd, maar wel moeten worden meegeleverd

door de operator van het gereedschap.

1. Als de slijpschijf losraakt, schakel dan de machine onmiddellijk uit

en controleer of deze stevig is gemonteerd en niet beschadigd is.

1. Probeer nooit de slijpschijf met uw handen tegen te houden, ook al doet u dat wel

met veiligheidshandschoenen. Het wiel snijdt door handschoenen en uw hand en

veroorzaakt ernstig letsel. Gebruik het gereedschap nooit zonder de slijpschijf

Deksel op zijn plaats.

Waarschuwing!!: Deze machine is ontworpen voor grasmaaimessen. Doe

Probeer geen ander gereedschap te slijpen en probeer dat ook niet.

Slijp geen andere voorwerpen.

PRODUCTPARAMETERS

MODEL	Spanning	Motor Stroom	Toerental	Zaagblad specificaties
JMY8-70	Noord Amerika 120v~60Hz	370W	Max 3600 tpm	3,15 inch ~ 27,5 inch (y80,01 mm ~ y698,5 mm)
	Europeese Unie 220-240v~ 50Hz
	Australiè 220V~ 50Hz

Diameter slijpschijf: maximaal 4,72 inch (120 mm)

Aandacht:

1. Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Het feit dat het accessoire op uw elektrisch gereedschap kan worden bevestigd, garandeert geen veilige werking.
2. Inspecteer de gereedschapssnoeren regelmatig en laat ze, indien beschadigd, repareren door een bevoegde technicus.
3. De spanning die voor dit apparaat wordt gebruikt, moet hetzelfde zijn als de voedingsspanning.
4. Gebruikers moeten in de buurt van de aan/uit-schakelaar en zekering installeren.

TIPS

1. Door voor gebruik de instelknop op het product iets los te draaien, worden de positionering van het zaagblad en de slijpschijf vergemakkelijkt.
2. Ken vooraf de optimale bladhoek voor elk type zaagblad om de beste resultaten te krijgen.
3. Markeer elke tand van het zaagblad na het slijpen met een oliestift om wegatingen te voorkomen.

AANPASSEN

1. Gooi alle plastic zakken zorgvuldig weg en houd ze uit de buurt van kinderen.
2. Controleer alle geleverde componenten volgens de lijst in deze handleiding. Zorg ervoor dat u alle genoemde onderdelen heeft.
3. Hoewel bij de vervaardiging van dit product alle zorgvuldigheid is betracht, is voorzichtigheid geboden tijdens de montage. Er moeten voorzorgsmaatregelen worden genomen indien er scherpe randen aanwezig zijn.
4. Draag tijdens de montage oogbescherming, beschermende handschoenen en gehoorbescherming en gebruik deze.
5. Voordat u begint met verstellen, installeert u de vier voetsteunen op de basis terwijl u ervoor zorgt dat het product horizontaal wordt geplaatst.
6. Het is ten strengste verboden dat het werkstuk tegen de schijf botst en dat moet ook niet. Het mag niet onder belasting gestart worden.

WAARSCHUWING! Zorg ervoor dat het gereedschap is uitgeschakeld en losgekoppeld.

Haal de stekker uit het stopcontact voordat u werkzaamheden uitvoert in een van de volgende stappen.

Let op: Draag bij het werken altijd een ANSI-goedgekeurde veiligheidsbril, gereedschappen en uitrusting.

STAP 1:

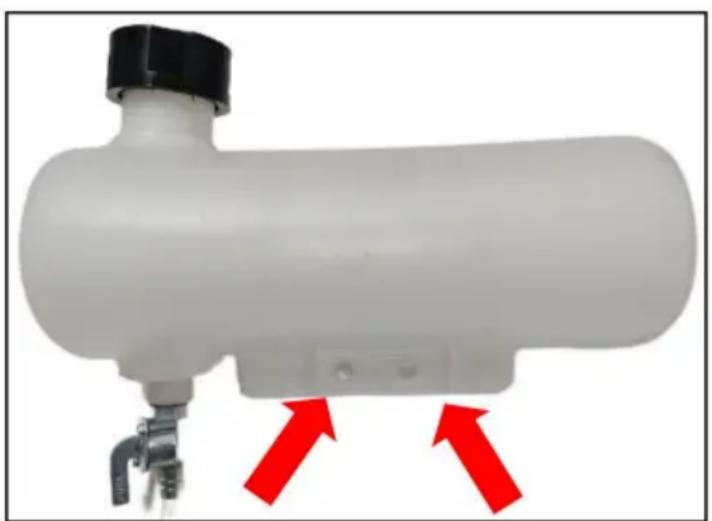

• Installeer de watertank op de machine. De waterleiding loopt door de beschermkap.

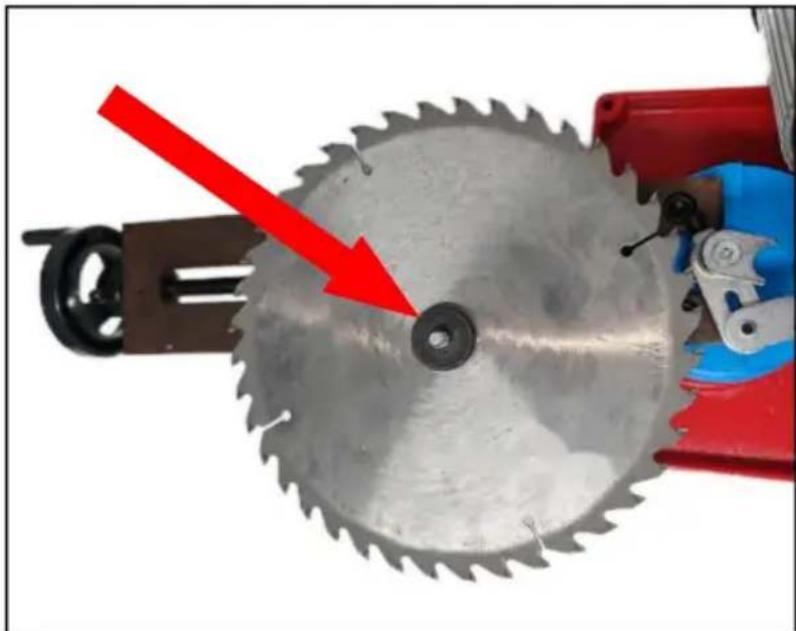

STAP 2: Selecteer de juiste zaagbladbevestigingsas en installeer het zaagblad. Aandacht:

• De vaste as van het zaagblad moet passen bij het zaagblad om loskomen te voorkomen. - Let op de montagerichting van het zaagblad.

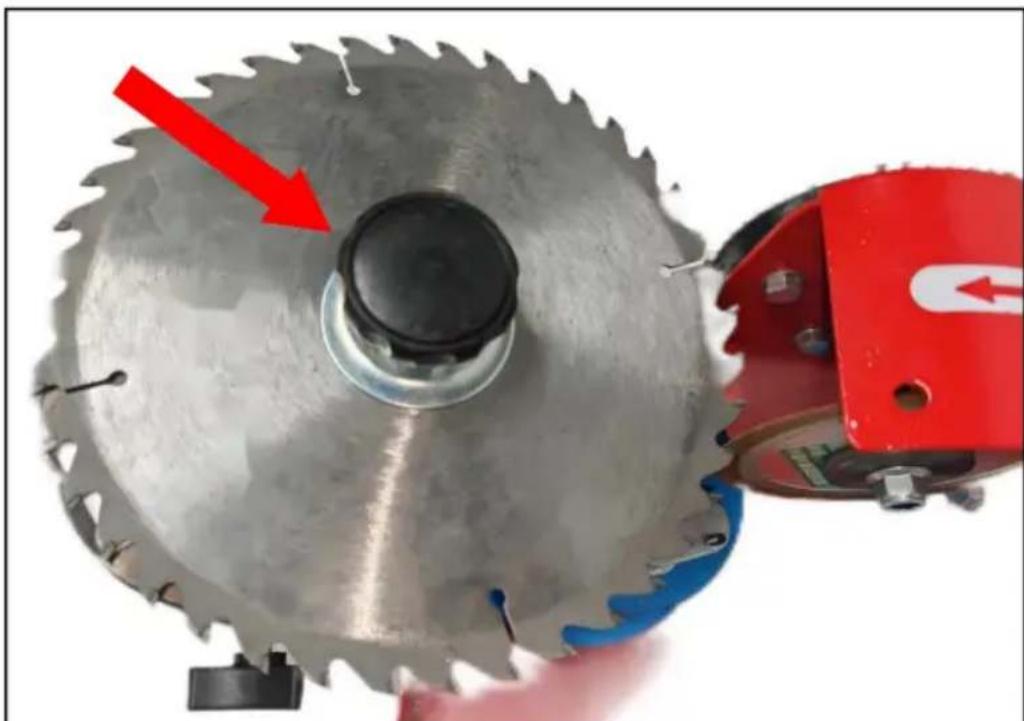

STAP 3: Draai de knop vast om het zaagblad vast te zetten. Tips: Op dit moment is het niet nodig om het zaagblad vast te draaien om het afstellen te vergemakkelijken. Aandacht:

• Om snijwonden te voorkomen moeten beschermende handschoenen worden gedragen.

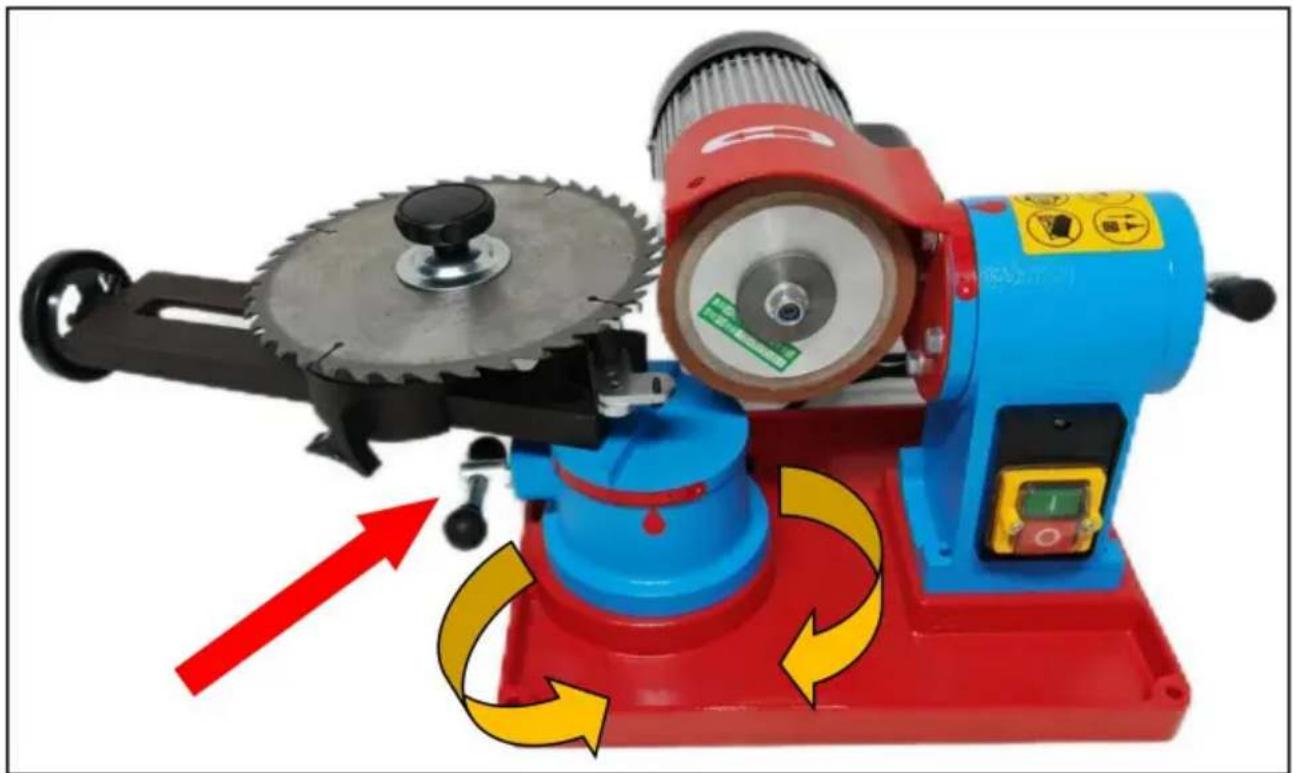

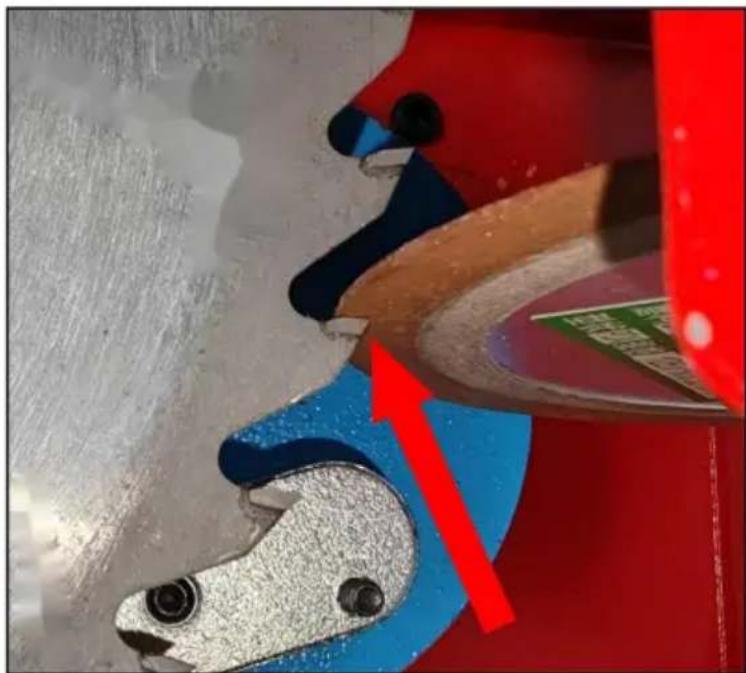

STAP 4:

• Om aan te passen aan verschillende zaagbladen, past u de hoek van de bevestigingsbeugel van het zaagblad aan. - Houd de tanden van het zaagblad in nauw contact met de slijpschijf.
• Vergrendelbare zaagbladbevestigingsbeugel.

STAP 5: Draai de knoppen op de bovenste en onderste zaagbladbevestigingen vast.

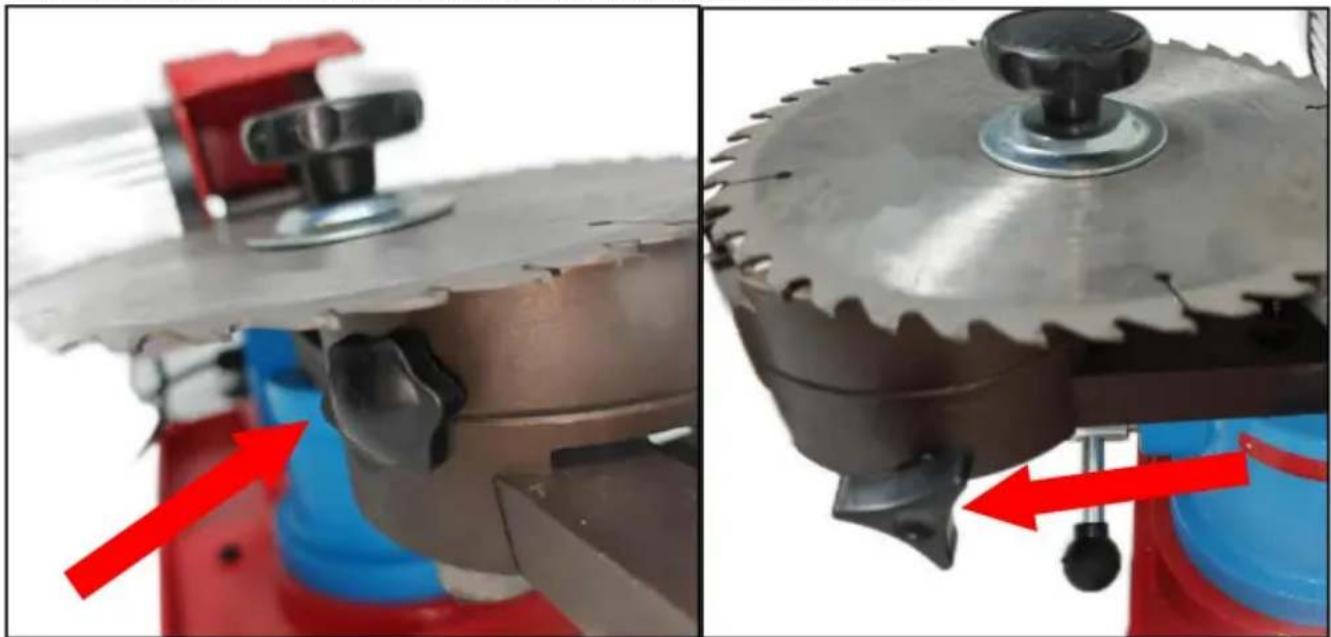

Aandacht:

• Om snijwonden te voorkomen moeten beschermende handschoenen worden gedragen.

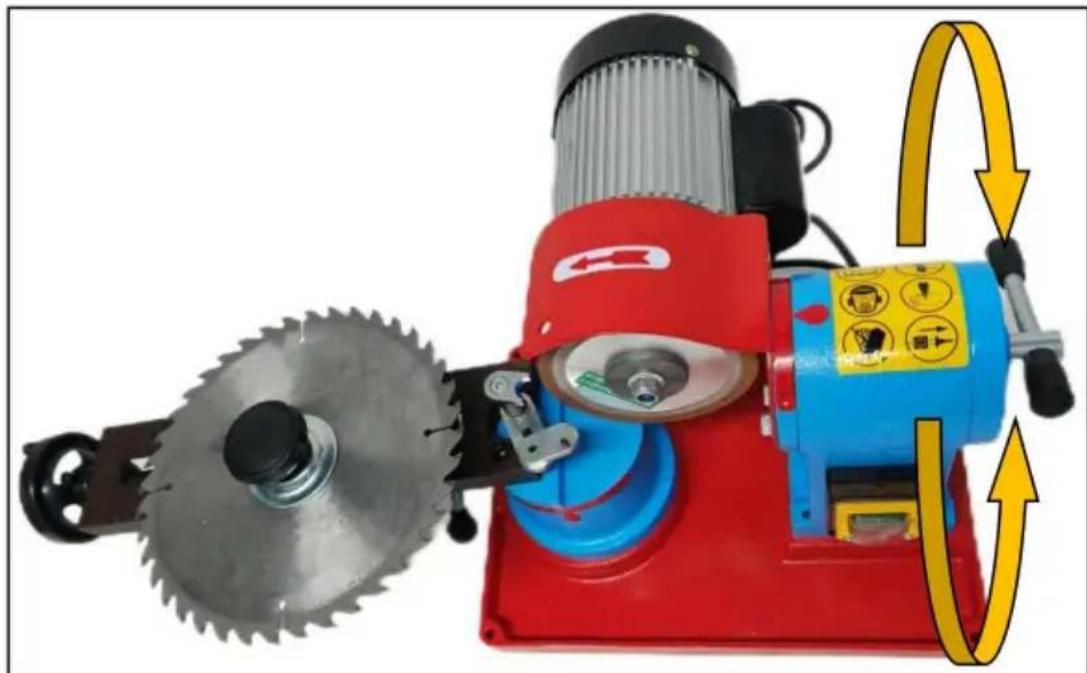

STAP 6: Draai de motorconstructie in de gewenste hoek en zet deze vast.

Aandacht:

• De motorconstructie is zwaar en moet met de hand worden ondersteund tijdens het roteren om overmatige rotatie te voorkomen.
• De motormontageknoppen moeten worden vastgedraaid om te voorkomen dat de motor vastloopt of valt.

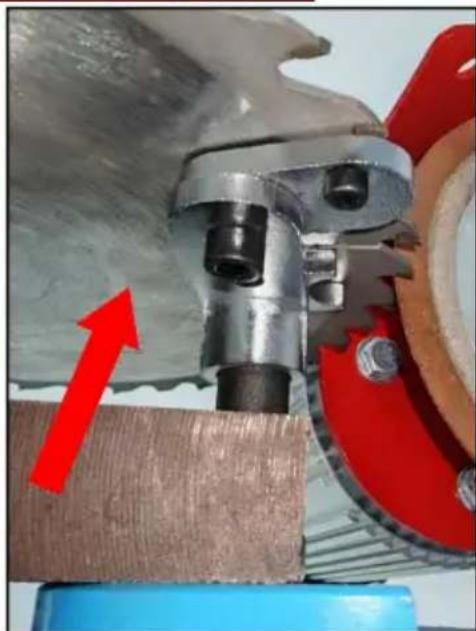

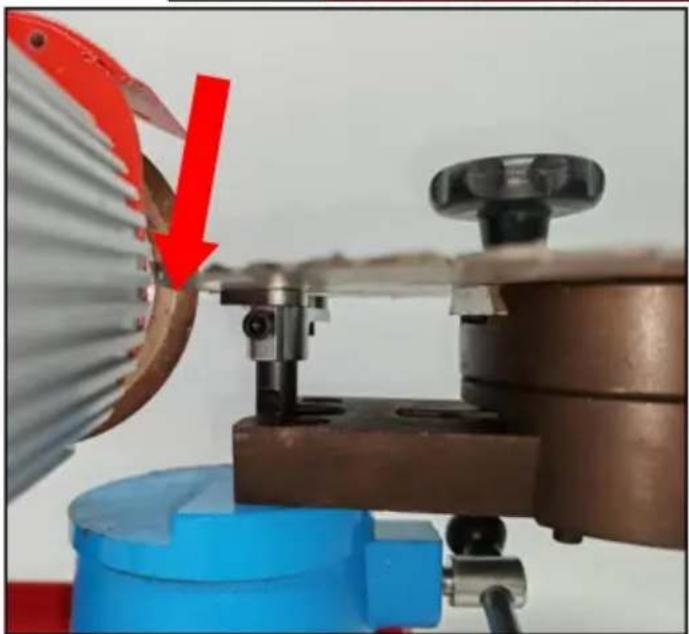

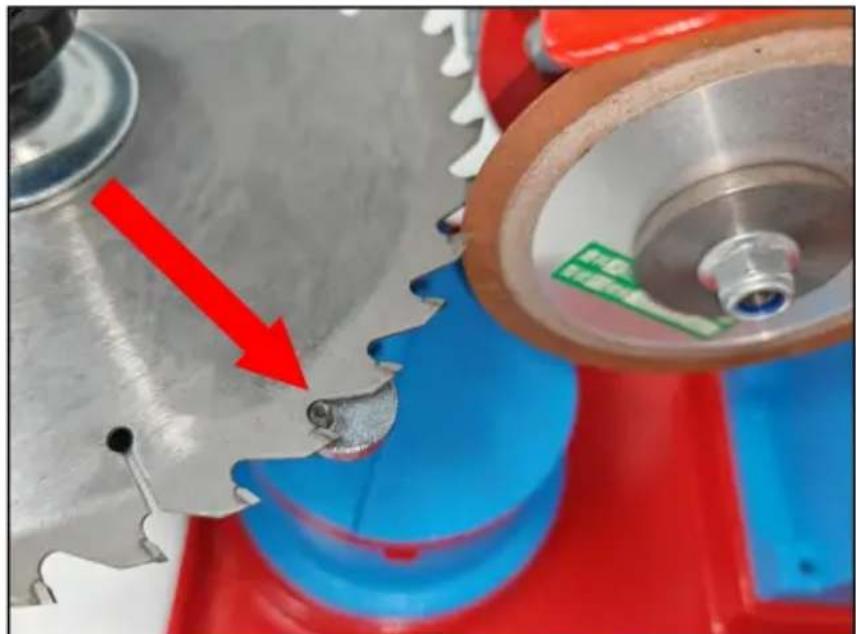

STAP 7:

• Plaats de positioneringspaal die de zaagbladtanden in de juiste positie fixeert. - Gebruik een

inbusschroevendraaier om de twee schroeven vast te draaien die de positioneringskolomconstructie bedienen.

Let op: De positioneringspaal moet worden gebruikt om te voorkomen dat het zaagblad draait tijdens het slijpen, dus deze moet worden gebruikt.

STAP 8: Bevestig ten slotte de bevestigingsknop van het zaagblad en controleer of andere knoppen en schroeven zijn bevestigd.

OPERATIE

Kennisgeving:

• Controleer nogmaals of elke knop is vastgedraaid voordat u de kracht inschakelt.

Probeer het een paar keer om vertrouwd te raken met de bediening en draai dan op de aan/uit-schakelaar nadat u de veiligheid hebt gegarandeerd.

Aandacht! Veiligheidswaarschuwingen en voorzorgsmaatregelen moeten opnieuw worden gelezen!

1. Schakel de stroom in en wacht tot de snelheid van de slijpschijf is gestabiliseerd.

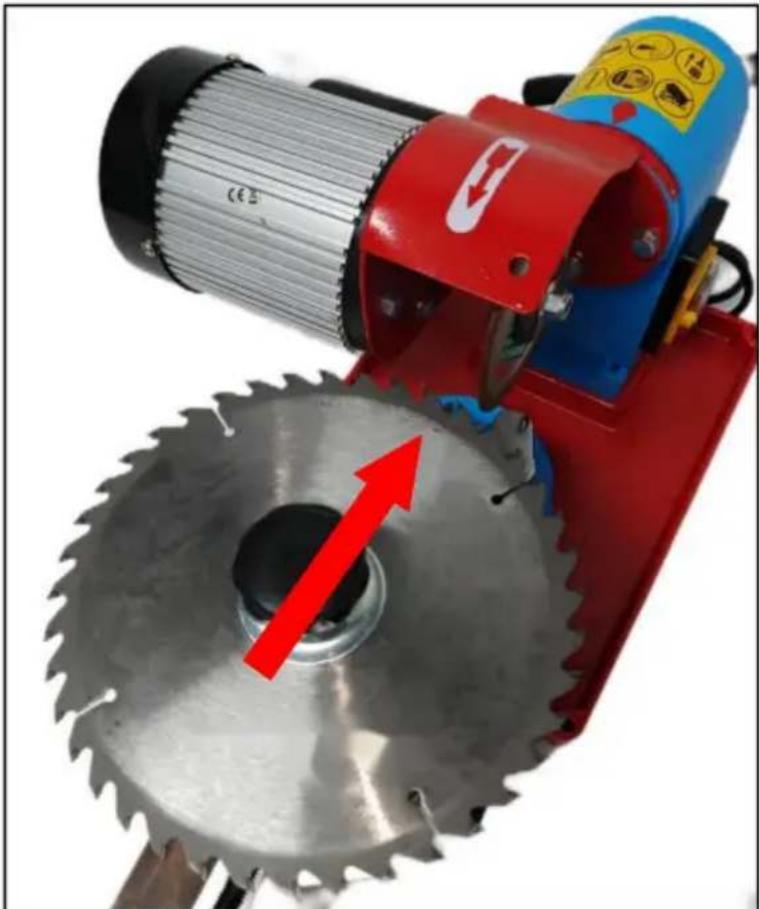

2. Houd de zaagbladbevestigingsknop vast en duw het zaagblad langzaam maar voren de slijpschijf.
3. Beweeg na het slijpen van een zaagtand het zaagblad weg van de slijpschijf en koppel de voeding los.
4. Nadat de slijpschijf stopt met draaien, draait u de bevestigingsknop van het zaagblad los en draai het zaagblad om de volgende zaagtand uit te lijnen met het slijpen wiel.
5. Nadat het gehele zaagblad is geslepen, schakelt u de stroom uit en

haalt u de stekker uit het stopcontact.

REINIGING EN OPSLAG

1. Zorg ervoor dat de machine uitgeschakeld is en trek de stekker uit het stopcontact.
2. Gebruik een borstel om schoon te maken, veeg het oppervlak af met een vochtige (niet natte) doek of droog het af met een schone, pluisvrije katoenen doek.
3. Houd het product na het reinigen droog.
4. Doe de gereinigde producten en accessoires in de doos.
5. Coatingmachines (behalve motoren, slijpstenen, schakelaars, knoppen) met industrieel smeervet zal de levensduur verlengen en roest voorkomen.

Aandacht:

• De slijpschijf moet worden vervangen nadat deze het einde van de levensduur heeft bereikt.

Het geselecteerde slijpschijfmodel mag niet kleiner zijn dan de motorsnelheid.

• Alleen reinigen als het product niet werkt. • Draag tijdens het reinigen een veiligheidsbril en stevige werkhandschoenen.

KOELSYSTEEM

1. Als het montagegat van het waterreservoir is afgedicht, gebruik dan een kleine schroevendraaier om het te doorboren en het is klaar voor gebruik.
2. Gebruik geen alcohol, benzine, enz. als koelvloeistof.
3. Leeg na elk gebruik de resterende oplossing in het waterreservoir om geuren te voorkomen.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Sjianghai

Geïmporteerd door AUS: SIHAO PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd door de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

VEVOR®

TOUGH TOOLS, HALF PRICE
