Producttype	Elektrische boorslijper
Model	MR-13A
Merk	Vevor
Slijpdiameter	2 mm tot 13 mm (max. 15 mm)
Puntige hoek	95° tot 135°
Slijpsteen	Diamantslijpsteen
Spanklauwen	ER20, diameters φ3-φ13 (11 stuks)
Spantanghouder	ER20
Voeding	220-240 V, 50/60 Hz (schatting)
Motor	Gelijkstroommotor, elektrische besturing
Functie voor instelling middelpunt	Ja, voor coördinatie van materiaal en rotatiesnelheid
Beoogd gebruik	Slijpen van spiraalboren voor niet-commercieel gebruik binnenshuis
Onderhoud	Reinigen met perslucht, niet onderdompelen in water, slijpsteen vervangen bij slijtage
Veiligheid	Draag een veiligheidsbril, gehoorbescherming en handschoenen. Niet gebruiken in de buurt van brandbare vloeistoffen. Voor onderhoud loskoppelen van stroom.
Onderdelen en repareerbaarheid	Gebruik uitsluitend identieke vervangingsonderdelen. Neem contact op met de fabrikant via www.vevor.com/support.
Algemene informatie	Geproduceerd in China. Geïmporteerd door Sanven Technology Ltd. (VS), vertegenwoordiger VK: Pooledas Group, CE-vertegenwoordiger: SHUNSHUN GmbH.
Inbegrepen accessoires	ER20-spanpennen (11), spantanghouder, netsnoer, inbussleutels (2 voor Europese versie, 1 voor Amerikaanse)

Veelgestelde vragen - MR-13A Vevor

Welk type boren kan ik slijpen met de MR-13A?

De slijper MR-13A is ontworpen voor standaard spiraalboren van snelstaal (HSS) of hardmetaal, met een diameter van 2 tot 13 mm (max. 15 mm).

Hoe stel ik de punthoek van de boor in?

Gebruik het instelwiel voor de punthoek (markering 9) om de hoek te selecteren tussen 95° en 135°. Plaats de spantang in het slijpstation voor de punthoek en slijp door zijwaarts te bewegen tot het geluid verdwijnt.

Wat te doen als de snijkant niet parallel is aan de spleetsleuf?

Als de snijkant naar beneden wijst, verhoog dan de schaal van het instelstation van de band. Wijst hij naar boven, verlaag deze dan. Zorg ervoor dat de snijkant parallel is voordat u de moer vastdraait.

Welke veiligheidsmaatregelen zijn essentieel?

Draag altijd een veiligheidsbril goedgekeurd volgens ANSI, gehoorbescherming en handschoenen. Draag geen losse kleding. Houd de werkplek schoon en houd kinderen uit de buurt. Koppel het apparaat los voor onderhoud.

Hoe vervang ik de diamantslijpsteen?

Koppel het apparaat los, verwijder de behuizing met een inbussleutel van 4 mm, wacht tot de slijpsteen is afgekoeld, draai de asschroef los, verwijder de oude slijpsteen en installeer de nieuwe door de schroef aan te draaien.

Welke accessoires worden meegeleverd met de slijper?

De verpakking bevat 11 ER20-spanpennen (φ3-13 mm), een ER20-spantanghouder, een netsnoer en inbussleutels (2 voor Europese versie, 1 voor Amerikaanse).

Kan ik boren van meer dan 13 mm slijpen?

De aanbevolen maximale diameter is 13 mm, maar de handleiding geeft aan dat boren tot 15 mm met extra aandacht kunnen worden geslepen.

Hoe maak ik de MR-13A slijper schoon?

Gebruik perslucht om de machine schoon te blazen, vooral de gaten, voor en na gebruik. Dompel het apparaat nooit onder in water.

Wat te doen als het netsnoer beschadigd is?

Het snoer moet worden vervangen door een speciaal snoer of een set verkrijgbaar bij de fabrikant of zijn serviceagent. Neem contact op via www.vevor.com/support.

Kan het apparaat buitenshuis of voor commercieel gebruik worden gebruikt?

Nee, het gebruik is uitsluitend bedoeld voor binnenshuis en niet-commercieel gebruik. De omgeving moet droog en goed verlicht zijn, zonder brandbare gassen.

GEBRUIKSAANWIJZING MR-13A Vevor

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

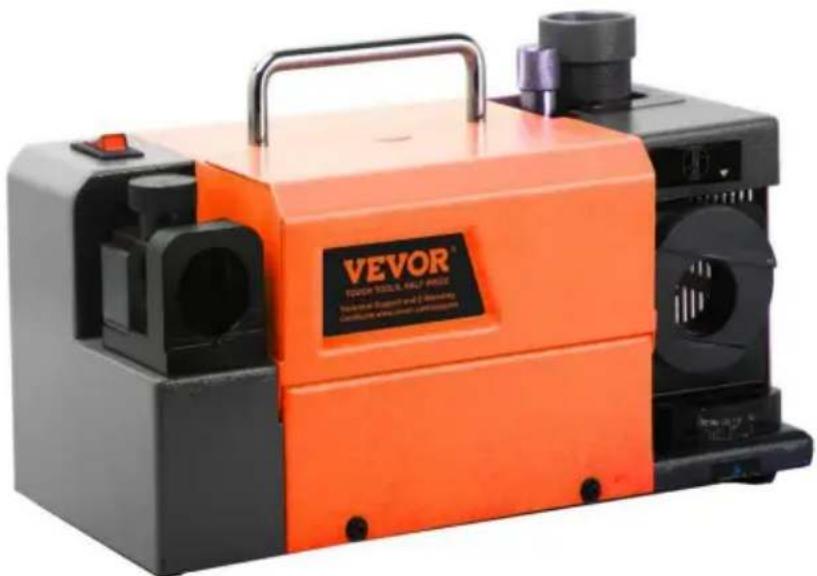

BORENSLIJPER

MODEL: MR-13A

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

BORENSCHERPER

MODEL: MR-13A

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.
	Draag tijdens het werken altijd een ANSL-goedgekeurde veiligheidsbril met gereedschap en apparatuur.
	Draag oogbescherming.
	Draag gehoorbescherming.
	Draag beschermende handschoenen.
	Compliance is een EG- en VK-veiligheidscertificering.
	CORRECTE VERWIJDERING
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een gekruiste kliko through geeft aan dat het product gescheiden afval vereist collectie in de Europese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten als zodanig gemarkeerd mogen niet bij het normale huishoudelijke afval worden weggegoafval, maar moet naar een inzamelpunt worden gebracht voor recycling elektrische en elektronische apparaten

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat het wel

Bedien de machine op de juiste manier; lees eerst deze instructie aandachtig door

gebruik en bewaar deze op de juiste manier voor toekomstig gebruik. Zorg ervoor dat u dit leest

de voorzorgsmaatregelen en veiligheidsregels op deze pagina om uw veilig gebruik te garanderen. Dit

In de handleiding worden veiligheidswaarschuwingen en voorzorgsmaatregelen,

bediening, onderhoud en reiniging uiteengezet. De waarschuwingen en instructies die hierin worden besproken

handleiding kan niet alle mogelijke omstandigheden en situaties beschrijven die zich kunnen voordoen.

Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, zoals wij geloven

dat de toepassingen aan deze codes zullen voldoen.

Lees ALLE instructies voordat u uw machine gebruikt.

1. Houd de werkplek schoon. Rommelige ruimtes nodigen uit tot blessures.
2. Houd rekening met de omstandigheden op de werkplek. Gebruik geen machines of elektrisch gereedschap op vochtige of natte locaties. Niet blootstellen aan regen. Houd de werkplek goed verlicht. Gebruik geen elektrisch aangedreven gereedschap in de aanwezigheid van brandbare gassen of vloeistoffen.
3. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied worden toegelaten. Laat ze niet omgaan met machines, gereedschap of verlengsnoeren.
4. Bewaar niet-gebruikte apparatuur. Wanneer het gereedschap niet wordt gebruikt, moet het op een droge plek worden bewaard om roest tegen te gaan. Berg gereedschap altijd op en houd het buiten bereik van kinderen.
5. Gebruik het juiste gereedschap voor de klus. Probeer niet een klein gereedschap of hulpstuk te forceren om het werk van een groter industrieel gereedschap te doen. Er zijn bepaalde toepassingen waarvoor dit gereedschap is ontworpen. Het zal het werk beter doen en veiliger op het tempo waarvoor het bedoeld was. Wijzig dit hulpmiddel niet en gebruik dit hulpmiddel niet voor een doel waarvoor het niet bedoeld is.
6. Kleed je goed. Draag geen losse kleding of sieraden, aangezien dit mogelijk is gevangen in bewegende delen.

Beschermende, elektrisch niet-geleidende kleding en antislipschoenen worden aanbevolen tijdens het werken. Draag beperkende haarbedekking om lang haar vast te houden.

1. Gebruik oog- en gehoorbescherming. Draag altijd ANSI-goedgekeurde impactveiligheid stofbril. Draag een volgelaatsscherm als u metaalvijlsel of hout produceert.
2. Reik niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft. Niet doen reik over of over lopende machines heen.
3. Onderhoud gereedschap zorgvuldig. Houd gereedschap scherp en schoon voor beter en veiliger prestaties. Volg de instructies voor het smeren en vervangen accessoires. Inspecteer de gereedschapssnoeren regelmatig en bewaar ze als ze beschadigd zijn gerepareerd door een bevoegde technicus. De handgrepen moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden. Schakel het apparaat uit en haal de stekker uit het stopcontact vóór onderhoud en reiniging.
4. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de Uit-positie staat

wanneer deze niet in gebruik is en voordat u de stekker in het stopcontact steekt.

1. Blijf alert. Let op wat je doet, gebruik je gezond verstand. Niet doen bedien elk gereedschap als u moe bent.
2. Controleer op beschadigde onderdelen. Voordat u welk gereedschap dan ook gebruikt, moet u zorgvuldig controleren of onderdelen die beschadigd lijken, correct functioneren en de beoogde functie vervullen. Controleer op uitlijning en het binden van bewegende delen; eventuele kapotte onderdelen of bevestigingsmiddelen; en elke andere omstandigheid die de juiste werking kan beïnvloeden. Welk onderdeel dan ook dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus. Gebruik het gereedschap niet als een schakelaar niet goed in- en uitgeschakeld kan worden.
3. Bescherm u tegen elektrische schokken. Voorkom lichaamscontact met geaarde oppervlakken van apparaten zoals buizen, radiatoren, fornuizen en koelkastbehuizingen.
4. Vervangende onderdelen en accessoires. Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Bij gebruik van andere onderdelen vervalt de garantie. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.
5. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees de waarschuwingslabels op recepten om te bepalen of uw oordeel of reflexen verminderd zijn tijdens het gebruik van medicijnen. Als er enige twijfel bestaat, bedien het gereedschap dan niet.
6. Onderhoud. Voor uw veiligheid moet er regelmatig onderhoud worden uitgevoerd door een gekwalificeerde technicus.
7. Gebruik de machine nooit in de buurt van brandbare materialen.
8. Dompel het apparaat NIET onder in water of een andere vloeistof.
9. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor commercieel gebruik. ALLEEN BINNENSHUIS TE GEBRUIKEN.
10. Gebruik geen alcohol, benzine, etc. als koelvloeistof.
11. Houd omstanders op veilige afstand van de werkplek. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen.

Fragmenten van het werkstuk of van een kapot accessoire kunnen wegvliegen en schade of letsel veroorzaken buiten het directe operatiegebied.

1. Er kunnen handelingen ontstaan waarvoor het elektrisch gereedschap niet is ontworpen, die een gevaar vormen en persoonlijk letsel veroorzaken.
2. Gebruik geen accessoires die niet specifiek ontworpen of aanbevolen zijn door de gereedschapsfabrikant. Alleen omdat het accessoire op uw elektrisch gereedschap kan worden aangesloten, garandeert dit geen veilige werking.
3. De nominale snelheid van het accessoire moet minimaal gelijk zijn aan de maximale snelheid aangegeven in de gebruikershandleiding. Accessoires die sneller werken dan hun nominale snelheid kunnen breken en uit elkaar vliegen.
4. Dit apparaat is niet bedoeld voor gebruik door jonge of zwakke personen, tenzij onder toezicht van een verantwoordelijke persoon om ervoor te zorgen dat zij het apparaat veilig kunnen gebruiken. Er moet toezicht worden gehouden op jonge kinderen om er zeker van te zijn dat ze niet met het apparaat spelen. Kinderen en huisdieren moeten uit de buurt van het product blijven.
5. Gebruik dit apparaat niet voor andere doeleinden dan het aangegeven gebruik.
6. Gebruik het niet buitenshuis of voor commerciële doeleinden. 29. REINIG HET NIET MET SCHUREND MATERIAAL.
7. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

Opmerking: De prestaties van dit gereedschap (indien gevoed door netspanning) kunnen variëren afhankelijk van variaties in de lokale lijnspanning. Gebruik van verlengsnoeren kan ook de prestaties van het gereedschap beïnvloeden.

⚠ Waarschuwing: De waarschuwingen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties omvatten die zich kunnen voordoen. Het moet de operator duidelijk zijn dat gezond verstand en voorzichtigheid belangrijke factoren zijn die niet in dit product kunnen worden ingebouwd, maar wel moeten worden toegepast door de operator van het gereedschap.

1. Als de slijpschijf losraakt, schakel dan de machine onmiddellijk uit en controleer of deze stevig is gemonteerd en niet beschadigd is.
2. Probeer nooit de slijpschijf met uw handen tegen te houden, ook al draagt u veiligheidshandschoenen. Het wiel snijdt door handschoenen en uw hand en veroorzaakt ernstig letsel. Gebruik het gereedschap nooit zonder de slijpschijf.

Deksel op zijn plaats.

1. Als het netsnoer beschadigd is, moet het vervangen worden door een speciaal snoer of montage verkrijgbaar bij de fabrikant of zijn serviceagent.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE TOEPASSING EN KENMERKEN

1. Het slijpen is nauwkeurig en snel, eenvoudige bediening zonder vaardigheid om te slijpen.
2. Voordelige prijs die de kosten aanzienlijk verlaagt en het gebruik verbetert.
3. Met een diamantslijpschijf kan deze direct worden uitgerust met een nauwkeurige hoek en lange levensduur.
4. De elektrisch gestuurde en krachtige DC-motor: stabiele frequentie, sterke paardenkracht en lange levensduur.
5. De machine is ingericht met de functie van het verstellen van een punt (centraal punt) grootte, die effectief kan coördineren met het materiaal van het boorgat en de rotatiesnelheid. Het kan de kwaliteitsprecisie controleren en de service verlengen levensduur van de boor.

PRODUCTPARAMETERS

MODEL	Spanning	Motor Stroom	SLIJPEN BEREIK	PUNT HOEK	SLIJPEN WIEL
MR-13A	Noord Amerika: AC120V 60Hz	120W y3 ~ y13mm		95°~135°	CBN (voor HSS) × 1
	Europese Unie: AC220-240V 50 Hz				CBN (voor HSS) × 1 SD (voor Carbide) × 1

ONDERDELEN: ER20 spantangen: ÿ3-ÿ13 (11 stuks),

spantang (ER20) ×1

Elektrische draad×1

Europees geld: 2 stuks inbussleutel

Amerika geld: 1 stuks inbussleutel

ACTIVITEITEN

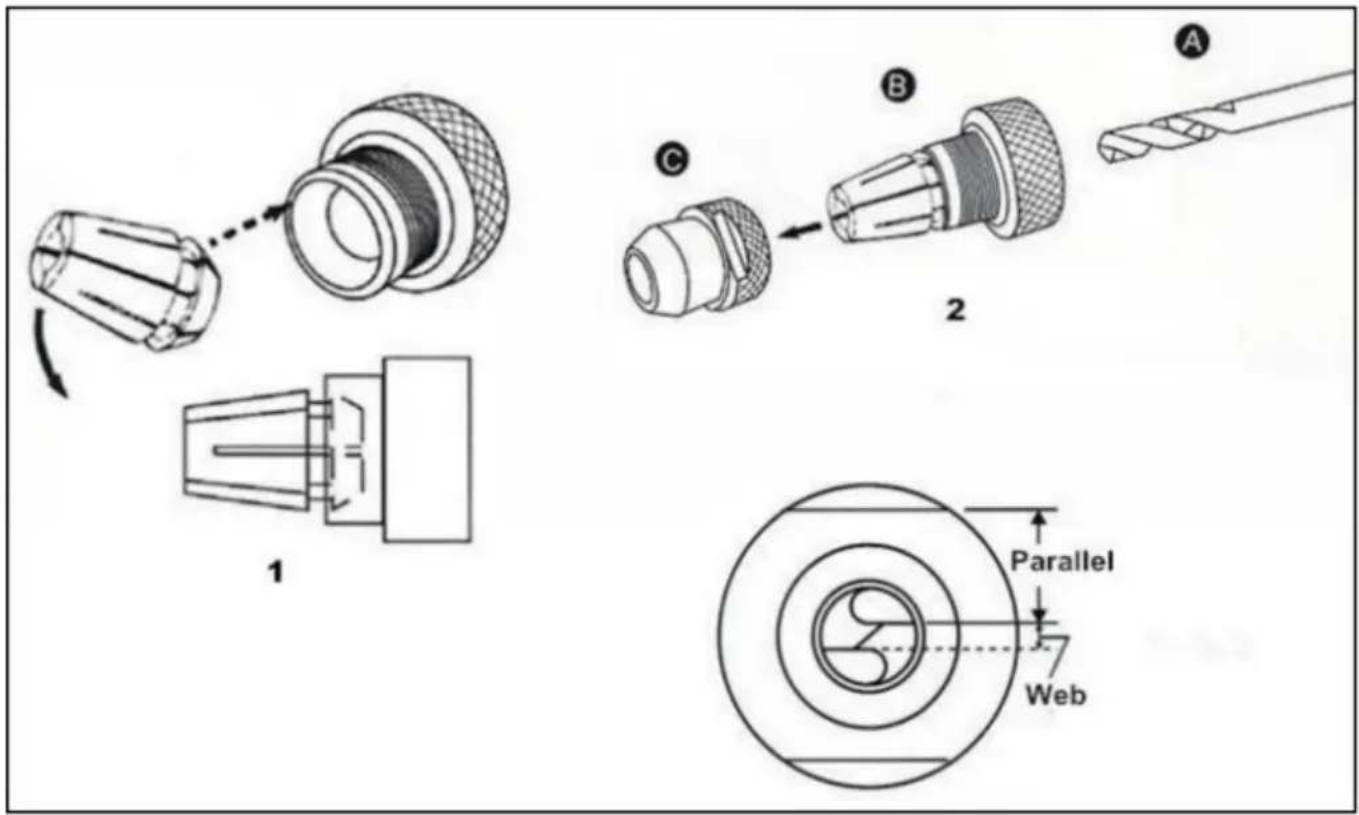

A. Plaats de boor op de ER-spantanghouder.

*Volg stap 1,2 om de boor op de boorkop te plaatsen (zonder aanscherping)

1. Bepaal de diameter van uw boor en selecteer vervolgens de juiste spantang en spantang.
2. Steek de spantang in een hoek van 45° in de spantang en draai de moer lichtjes aan.
3. Steek de boor in de spantang en de moeren ongeveer 35 mm uit de spantang boorhouder, maar draai de boor niet te strak vast.ÿ Draai de klemmoer niet volledig vast met de spantang, bewaar de boor kan worden aangepast.

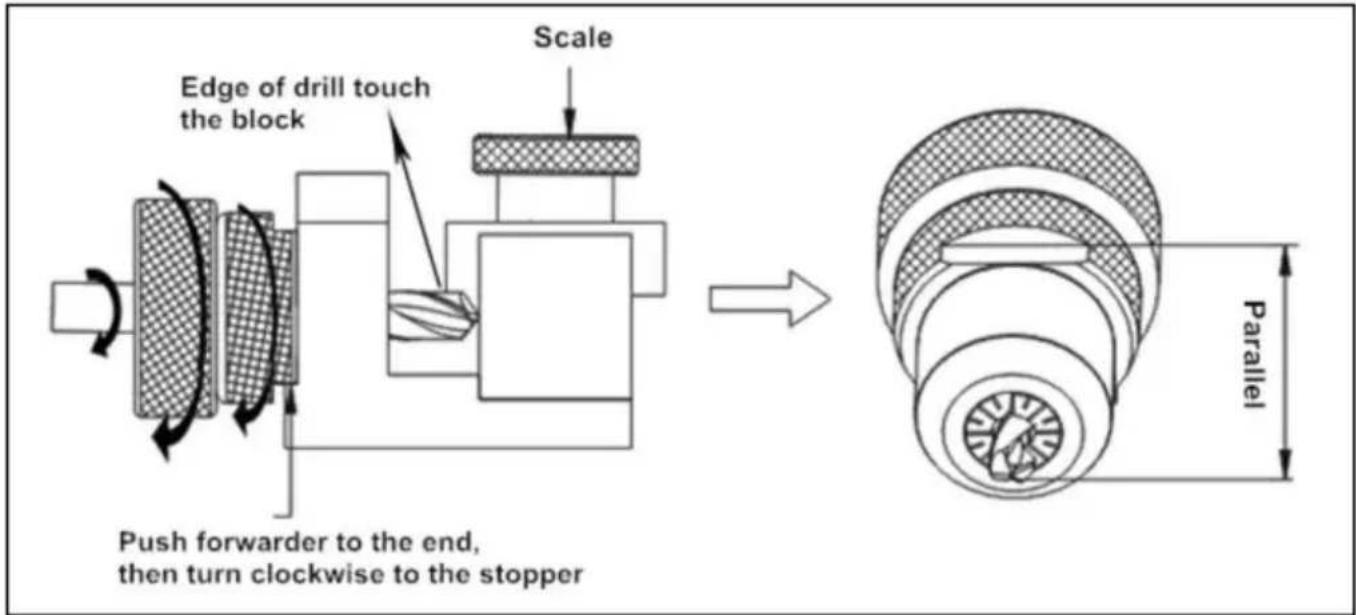

B. Lijn de boor uit

1. Reset de schaalring: draai de ring helemaal met de klok mee en draai hem vervolgens tegen de klok in tot het getal dat overeenkomt met de grootte van de boor.
2. Plaats de spantangset in het baanafstelplateau. Sluit het vervolgens stevig aan. Draai hem met de klok mee tot het einde.
3. Sluit de boor aan tot het uiteinde en draai hem met de klok mee tot het uiteinde.
4. Draai de spantangset rechtsom tot het einde en draai deze vast.
5. Draai de spantang iets naar links en verwijder hem voorzichtig. Zorg ervoor dat de snijlip van de boor parallel loopt met de klemgleuf.

moer voordat het slijpen begon. Als het niet parallel is, past u het opnieuw aan.

Let op: Als de snijlip naar beneden is gericht, moet de schaal van de baan groter worden aangepast op de aanpassingsplank. Als deze naar boven is gericht, verklein dan de schaal van de baan op de aanpassingsplank.

Wanneer de spiraallengte van een boor korter wordt, wordt de lijfdikte van een boor dikker. Dus, voor dezelfde diameter van boren, hoe korter

de lengte van een boor, hoe hoger de schaal van de baanaanpassingsplank moet zijn toegenomen.

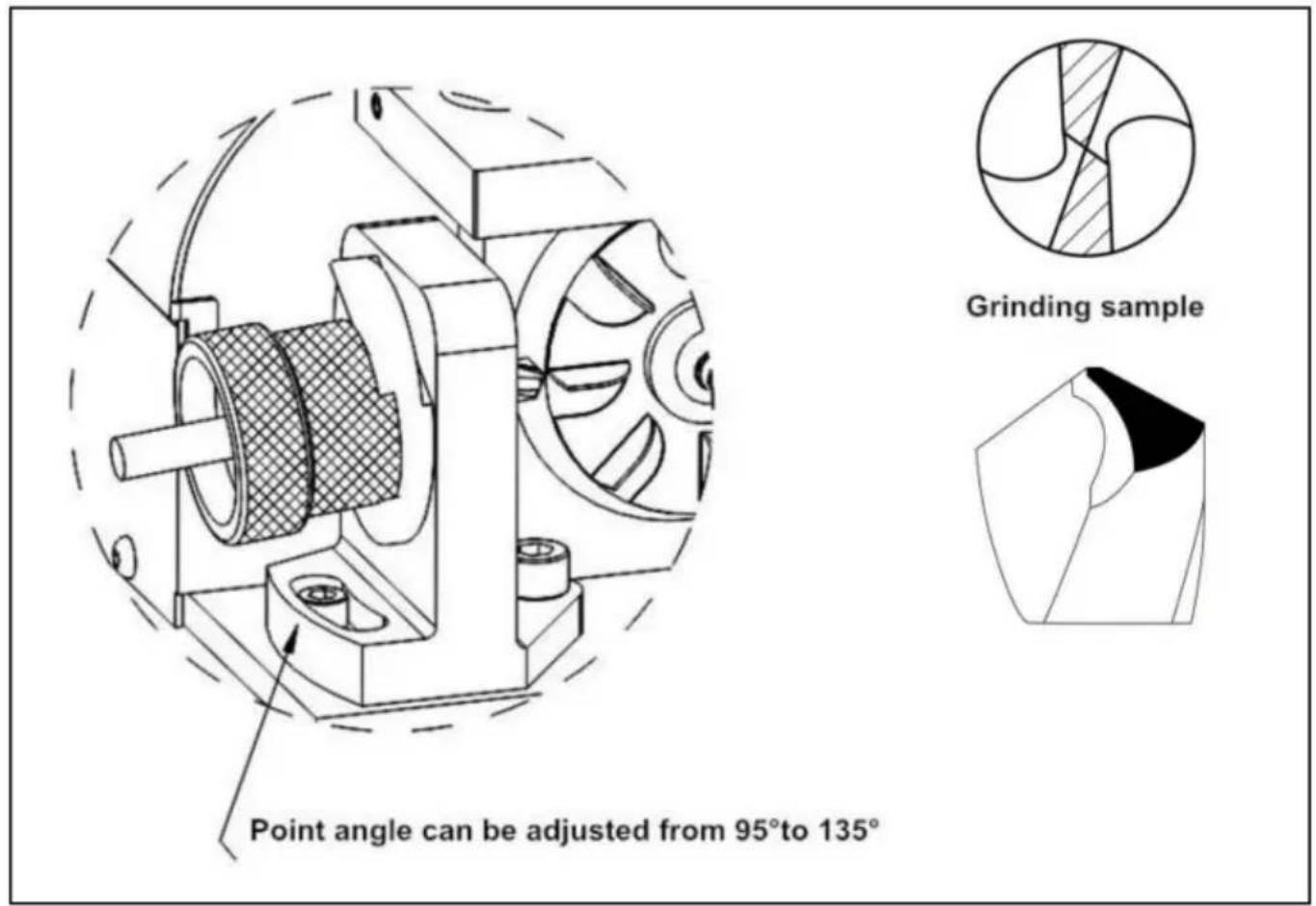

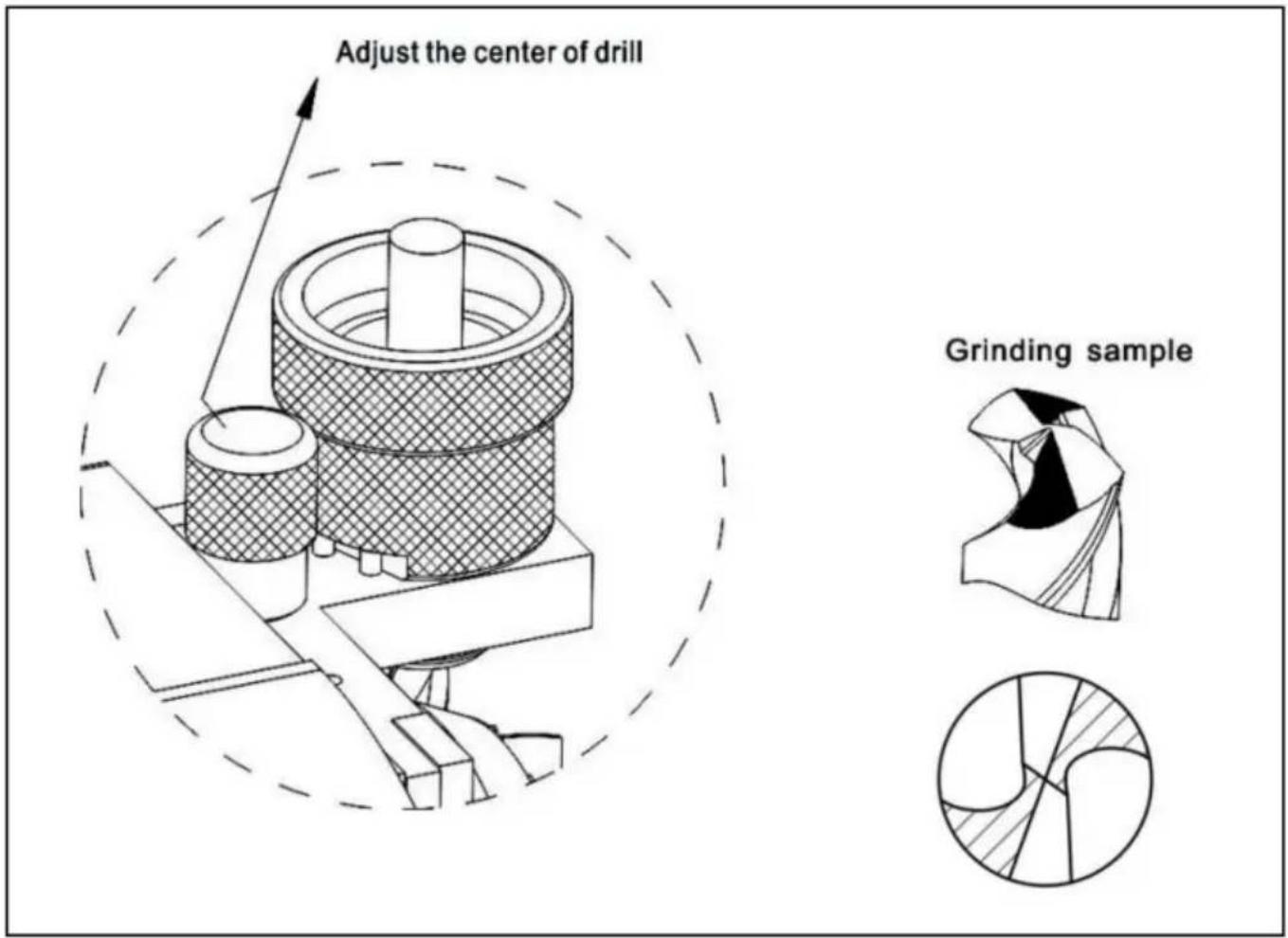

C. Slijp de punthoek

Zet de aan/uit-schakelaar aan en wacht tot de motorrotatie stabiel is (ca 10 seconden), plaats de spantangset in het punthoekslijpplateau.

De gleuf van de klemmoer moet passen in de twee pinnen van het maalrooster. Steek de boor voorzichtig in het slijpplateau totdat u het slijpwiel bereikt.

Slijp de boor door naar links en rechts te bewegen totdat het slijpgeluid verdwijnt. Draai de boor dan om en herhaal dit aan de andere kant.

De slijpgrootte van de boor is 2 mm-13 mm (15 mm).

* De punthoek van de boor bedraagt 95° tot 135°. * Houd tijdens het slijpen de boorsteel niet vast; dit beïnvloedt de nauwkeurigheid.

Plaats de boorkopset in de lipontlastingshoek. De gleuf van de klemmoer moet passen in de pen van het maalrek. Steek de boor voorzichtig in het slijpplateau totdat u het slijpwiel bereikt. Slijp de boor door naar links en rechts te bewegen totdat het slijpgeluid verdwijnt. Draai de boor dan om en herhaal dit aan de andere kant.

Reinig het hele apparaat met een luchtblaaspistool, vooral de gaten, voor en na gebruik.

HET WIEL VERVANGEN

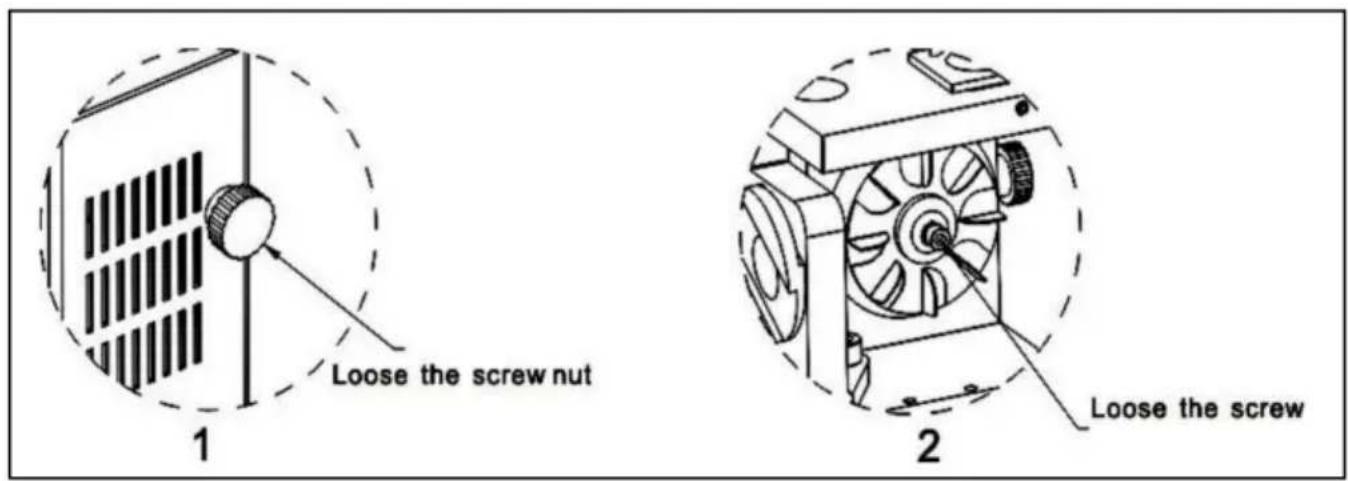

A. Open de wieldop

1. Zorg ervoor dat het netsnoer is losgekoppeld. 2.

Gebruik vervolgens de 4 mm inbussleutel om de schroef los te draaien en het deksel te openen.

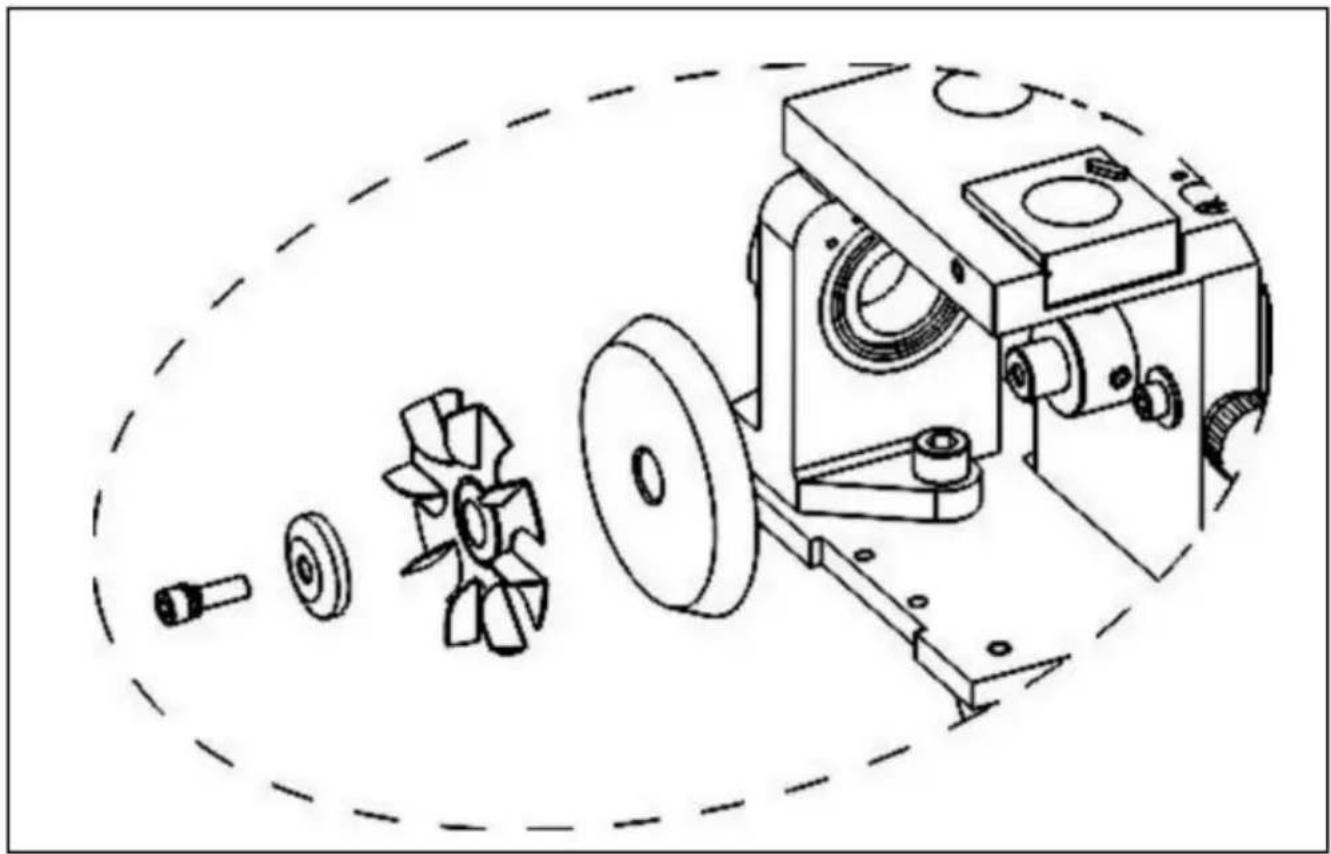

B. Haal de slijpschijf eruit

1. Gebruik de borstel om de machine schoon te maken en gebruik vervolgens een droge doek om het oppervlak van de machine schoon te maken.
2. Als u de machine alleen gebruikt, wacht dan 3 minuten na het malen totdat de temperatuur is gedaald.
3. Gebruik de linkerhand om het wiel vast te houden en gebruik vervolgens de 4 mm inbussleutel om met de rechterhand de schroef linksom los te draaien.
4. Haal de diamantslijpschijf uit de machine.
5. Vervang de nieuwe slijpschijf.
6. Plaats het wiel in de hoofdas van de motor en draai de schroef vast en de wieldop om te voltooien.

Let op: de hoofdas van de motor is zeer nauwkeurig; verkeerd werk kan schade tot gevolg hebben, waardoor de positie van de slijpschijf wordt beïnvloed.
