Tipo di prodotto	Dispositivo di affilatura guidato per coltelli (jig per levigatrice a nastro)
Marca	Vevor
Modello	PJ-1156
Materiali principali	Acciaio inossidabile, alluminio, ABS
Dimensioni piastra di montaggio standard	19,7 x 8,3 cm (7-3/4 x 3-1/4 pollici)
Dimensioni piastra di montaggio grande	24,8 x 10,2 cm (9-3/4 x 4 pollici)
Dimensioni superficie di lavoro (supporto)	29,5 x 13,7 cm (11-3/4 x 5-1/4 pollici)
Alimentazione	Nessuna (utensile manuale, si fissa su levigatrice a nastro)
Funzioni principali	Affilatura precisa dei coltelli con regolazione dell'angolo, guida di molatura, portautensile regolabile
Gamma di angoli	Regolazione fine con tenditore a filettatura super fine e goniometro inciso
Tipo di montaggio	Si bullona sul braccio di attrezzatura della levigatrice a nastro (1,5 x 1,5 pollici)
Incluso	Guida di molatura standard e grande, portautensile grande, manopole zigrinate, viti di regolazione
Manutenzione	Pulire con un panno asciutto dopo l'uso; lubrificare le cerniere occasionalmente
Sicurezza	Leggere attentamente il manuale prima dell'uso; indossare occhiali protettivi
Ricambi / Riparabilità	Viti e manopole disponibili; superficie grezza del portautensile può essere forata/filettata
Informazioni generali	Produttore: Shanghaimuxinmuyeyouxiangongsi, Shanghai, CN; Importato da SIHAO PTY LTD in Australia, Sanven Technology Ltd. negli Stati Uniti

Domande frequenti - PJ-1156 Vevor

Come regolare l'angolo di affilatura sul Vevor PJ-1156?

Utilizzare il tenditore a filettatura super fine e il pulsante di blocco per una regolazione precisa. Il goniometro inciso al laser consente di visualizzare l'angolo. Regolare l'ago con un cacciavite se necessario.

Su quale tipo di levigatrice a nastro può essere montata questa guida?

Si fissa su un braccio di attrezzatura principale di 1,5 x 1,5 pollici (circa 3,8 x 3,8 cm) o su una fessura inferiore della levigatrice. Verificare la compatibilità delle dimensioni con la propria macchina.

Quali accessori sono inclusi con il PJ-1156?

Il kit comprende due guide di molatura angolare (standard e grande), un grande portautensile, due manopole zigrinate in alluminio, viti di regolazione a punta di cane e un foglio ABS antiaderente.

Posso affilare tutti i tipi di coltelli con questo sistema?

Sì, è adatto a coltelli da cucina, da caccia, tascabili, ecc. Le viti di regolazione posizionate lungo il dorso della lama consentono di mantenere saldamente diverse forme di lame.

Come pulire e mantenere la guida di affilatura?

Pulire le parti metalliche con un panno asciutto dopo ogni utilizzo. Per le cerniere senza gioco, applicare un leggero lubrificante se necessario. Evitare il contatto con solventi aggressivi.

Il portautensile viene fornito grezzo?

Sì, la superficie dell'acciaio è lasciata grezza per consentire levigatura, foratura o saldatura personalizzate. In questo modo è possibile adattarlo ai propri fissaggi specifici.

Qual è la larghezza massima della lama supportata?

Le piastre di montaggio standard (19,7 cm) e grande (24,8 cm) possono ospitare la maggior parte dei coltelli di dimensioni comuni. La superficie di lavoro del supporto grande è larga 29,5 cm.

La guida PJ-1156 è compatibile con una smerigliatrice ad acqua?

Questa guida è progettata per una levigatrice a nastro. Può essere adattata ad altri utensili se il braccio di attrezzatura è compatibile, ma l'uso su smerigliatrice ad acqua non è raccomandato.

Come ottenere una precisione assoluta durante la regolazione dell'angolo?

Utilizzare la combinazione del pulsante di blocco e del tenditore a filettatura super fine per un movimento nullo. Il puntatore dell'ago può essere regolato con un cacciavite per una lettura esatta sul goniometro.

Dove posso scaricare il manuale completo in francese?

Il manuale è disponibile gratuitamente in formato PDF su notice-facile.com per il modello PJ-1156. È possibile anche richiedere una traduzione in altre lingue tramite il sito.

MANUALE UTENTE PJ-1156 Vevor

Dispositivo per affilare i coltelli

MODELLO: PJ-1156

VEVOR

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non contattarci ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Guida per smerigliatura angolare - normale

La piastra di montaggio anteriore misura 7-3/4" di larghezza e 3-1/2" di altezza.

Fori di montaggio filettati da 1/4-20.

2 punti di montaggio scanalati.

Piastra goniometrica in acciaio inossidabile laserata.

Il puntatore dell'ago può essere regolato con un cacciavite per una precisione assoluta.

Cerniere senza gioco.

Due maniglie zigrinate in alluminio per una presa sicura e una sensazione al tatto superiore; le maniglie sono alte 3-1/2".

Foglio ABS da .150" sulla piastra inferiore per garantire uno scorrimento eccezionalmente fluido durante la molatura a tuffo. Viti di fissaggio con punta a cane in acciaio inossidabile che possono essere posizionate strategicamente lungo il dorso della lama.

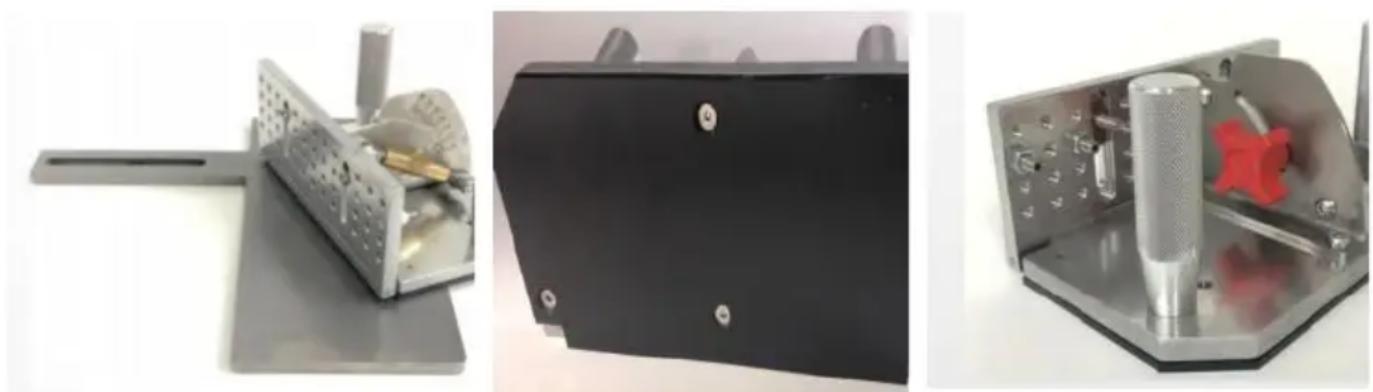

Guida per rettifica angolare - normale con ampio supporto per utensili.

La piastra di montaggio anteriore misura 7-3/4" di larghezza e 3-1/2" di altezza.

Fori di montaggio filettati da 1/4-20.

2 punti di montaggio scanalati.

Piastra goniometrica in acciaio inossidabile laserata.

Il puntatore dell'ago può essere regolato con un cacciavite per una precisione assoluta.

Tenditore a filettatura super fine per regolazioni di assoluta precisione.

La combinazione di manopola di bloccaggio e tenditore assicura un movimento.

Cerniere senza gioco.

Due maniglie zigrinate in alluminio per una presa sicura e una sensazione superiore; le maniglie sono alte 3-1/2".

SUPPORTO UTENSILE:

Supporto per utensili in acciaio massiccio, acciaio grezzo spesso 3/8". Questo supporto si avvita direttamente su un braccio portautensili principale da 1,5"x1,5" o su un braccio portautensili aggiuntivo nella fessura inferiore della smerigliatrice.

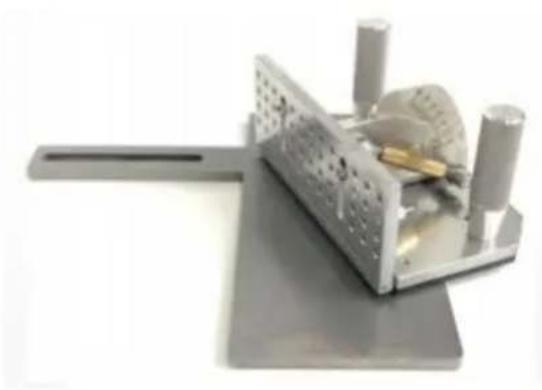

Guida per rettifica angolare - normale con ampio supporto per utensili.

Supporto portautensili in acciaio massiccio, acciaio grezzo spesso 3/8".

Questo supporto si avvita direttamente su un telaio principale da 1,5"x1,5" braccio portautensili o ad un braccio portautensili supplementare nella fessura inferiore della smerigliatrice.

Lo slot consente di spostarlo più vicino o più lontano dalla cintura.

Lascia la superficie grezza: carteggiala liscia oppure forala e filettala facilmente per i tuoi infissi.

La superficie di lavoro misura 29 cm di larghezza e 13 cm di profondità.

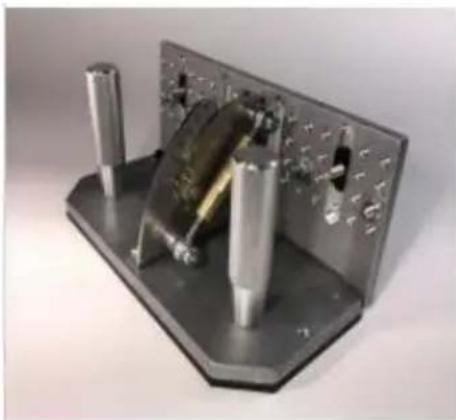

Guida per smerigliatrice angolare - Grande

La piastra di montaggio anteriore è larga 9-3/4" e alta 4".

Fori di montaggio filettati da 1/4-20

4 punti di montaggio scanalati

Piastra goniometrica in acciaio inossidabile laserata

Il puntatore dell'ago può essere regolato con un cacciavite per una precisione assoluta

Tenditore a filettatura super fine per regolazioni di assoluta precisione. La combinazione di manopola di bloccaggio e tenditore assicura zero movimento

Cerniere a gioco zero

Due maniglie zigrinate in alluminio per una presa sicura e una sensazione superiore; le maniglie sono alte 3-1/2"

Foglio ABS da .150" sulla piastra inferiore per garantire uno scorrimento

eccezionalmente fluido durante la rettifica a tuffo.

Viti di fissaggio a punta di cane in acciaio inossidabile che possono essere posizionate strategicamente lungo il dorso della lama

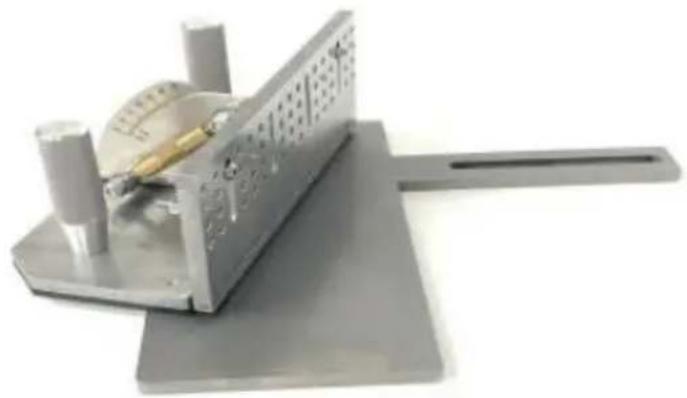

Guida per rettifica angolare (grande) e supporto per

utensili grande

La piastra di montaggio anteriore misura 9-3/4" di larghezza e 4" di altezza.

Fori di montaggio filettati 1/4-20.

4 punti di montaggio. Piastra goniometrica in acciaio inossidabile laserata.

Il puntatore dell'ago può essere regolato con un cacciavite per una precisione assoluta.

Tenditore a filettatura super fine per regolazioni di assoluta precisione. La combinazione di manopola di bloccaggio e tenditore assicura zero movimento.

Cerniere senza gioco.

Due maniglie zigrinate in alluminio per una presa sicura e una sensazione superiore; le maniglie sono alte 3-1/2".

Foglio ABS da .150" sulla piastra inferiore per garantire uno scorrimento eccezionalmente fluido durante la rettifica a tuffo.

Viti di fissaggio con punta a cane in acciaio inossidabile che possono essere posizionate strategicamente lungo il dorso della lama.

Guida per rettifica angolare (grande) e supporto per

utensili grande.

SUPPORTO UTENSILE: Supporto portautensili in acciaio massiccio, acciaio grezzo spesso 3/8".

Questo supporto si avvita direttamente su un braccio portautensili principale da

1,5"x1,5" o su un braccio portautensili aggiuntivo nella fessura inferiore del macinino.

La fessura consente di avvicinarlo o allontanarlo dalla cintura.

Lasciamo la superficie grezza: levigatela o foratela e filettatela facilmente per i vostri fissaggi. È anche facile saldare angoli o piastre di supporto. La superficie di lavoro misura 29 cm di larghezza e 14 cm di profondità.

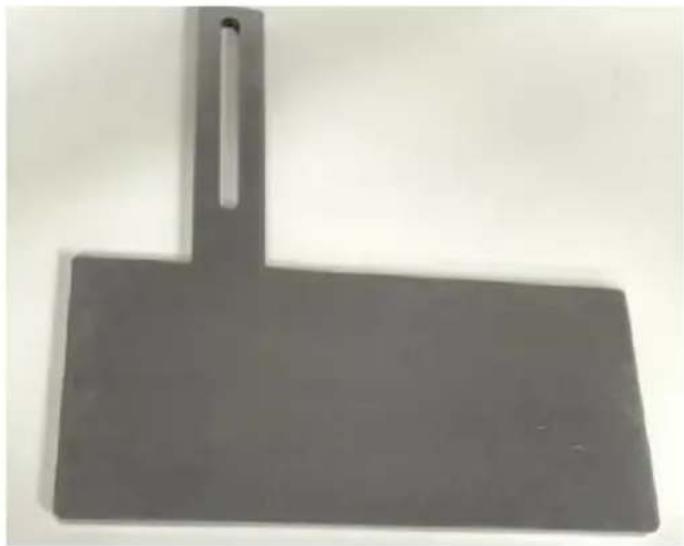

Supporto per smerigliatrice a nastro

grande

Supporto per utensili in acciaio massiccio, spessore 3/8" non rifinito. Questo supporto si avvita direttamente su un braccio portautensili principale da 1,5"x1,5" o su un braccio portautensili aggiuntivo nella fessura inferiore del macinino. La fessura consente di avvicinarlo o allontanarlo dalla cintura.

Lasciamo la superficie non finita: levigala o forala e filettala facilmente per i tuoi fissaggi. Facile anche da saldare angoli o piastre di supporto. La superficie di lavoro misura 11-3/4" di larghezza per 5-1/4" di profondità.
