HTB-1000 - Presse hydraulique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cintreur de tubes électrique hydraulique
Marque	Vevor
Modèle	HTB-1000
Capacité maximale (tube acier)	42 mm de diamètre extérieur, épaisseur 3 mm
Capacité maximale (tube carré acier)	40 × 40 × 3 mm
Capacité maximale (acier rond)	25 mm de diamètre
Capacité maximale (acier plat)	30 × 10 mm
Diamètre de l'arbre du rouleau	42 mm
Vitesse de rotation	9 tr/min
Puissance du moteur	750 W
Alimentation électrique	230 V ~ 50 Hz (estimation)
Capacité du réservoir d'huile	1 gallon (environ 3,785 L)
Type d'huile hydraulique recommandée	Huile hydraulique 10W
Méthode de cintrage	Hydraulique avec pompe électrique
Angle de cintrage par course	Environ 41°
Garantie	1 an (cintreuse), 1 an (pompe), à vie limitée (matrices)
Équipement de sécurité requis	Lunettes de protection, gants, vêtements ajustés
Entretien périodique	Graissage des bagues de pivot tous les 250-500 cycles
Vérification du niveau d'huile	Fréquente, ne pas laisser le réservoir se vider
Pièces de rechange	Disponibles auprès de TTMC ou revendeur local

FOIRE AUX QUESTIONS - HTB-1000 Vevor

Quelle huile hydraulique utiliser pour la cintreuse HTB-1000 ?

Utilisez uniquement de l'huile hydraulique 10W de haute qualité. L'huile pour tracteur R&O est également acceptable. N'utilisez pas d'huile moteur ou de liquide de transmission.

Comment purger le système hydraulique après le remplissage d'huile ?

Remplissez le réservoir avec 1/2 gallon d'huile, allumez la pompe, puis faites tourner le vérin plusieurs fois en ajoutant le reste. Ensuite, étendez et rétractez complètement le vérin plusieurs fois pour purger l'air. Un bruit de claquement est normal.

Quelle est la capacité maximale de cintrage pour un tube en acier ?

La capacité maximale est de 42 mm de diamètre extérieur avec une épaisseur de paroi de 3 mm pour le tube en acier.

Comment installer la matrice sur la cintreuse ?

Passez le tube dans la matrice, positionnez-le au bord de la matrice de rayon, installez la sangle en U et serrez le boulon de retenue si nécessaire. Assurez-vous que toutes les broches d'entraînement sont bien en place.

Quel est l'angle de cintrage obtenu par course de vérin ?

Chaque course complète du vérin produit un angle de cintrage d'environ 41°. Pour des cintrages plus longs, répétez le processus.

Comment entretenir les bagues de pivot ?

Les bagues de pivot doivent être graissées tous les 250 à 500 cycles. En utilisation intensive, graissez-les mensuellement ou plus souvent si nécessaire.

Que faire en cas de pièce endommagée sur la cintreuse ?

Remplacez immédiatement toute pièce tordue, usée ou endommagée. N'essayez pas de réparer et réutiliser les pièces. Les pièces de rechange sont disponibles auprès de TTMC ou de votre revendeur local.

Quelles précautions de sécurité prendre lors de l'utilisation ?

Portez toujours des lunettes de protection et des gants. Ne mettez jamais les mains dans la zone de pliage. Portez des vêtements ajustés et travaillez dans une zone propre, bien éclairée et plane.

Quelle est la puissance du moteur de la HTB-1000 ?

La puissance du moteur est de 750 W.

Comment libérer le tube après un cintrage ?

Rétractez lentement le vérin à l'aide de la vanne de commande. La goupille d'entraînement fera tourner la matrice et libérera le tube. Si nécessaire, desserrez le boulon de retenue de la sangle en U.

MODE D'EMPLOI HTB-1000 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

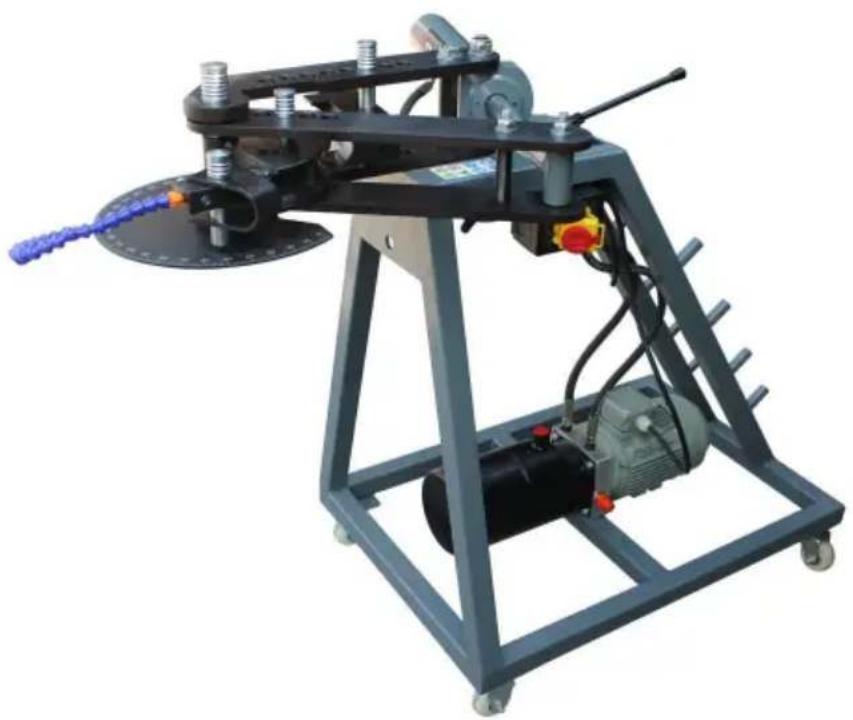

CINTREUR DE TUBES ELECTRIQUE

MODÈLE : HTB-1000

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CINTREUR DE TUBES ELECTRIQUE

MODÈLE : HTB-1000

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous

contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

	Lisez le manuel d'instructions.
	Avertissement – Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Attention : assurez-vous de porter des gants lorsque vous utilisez ce produit.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans le

Union européenne. Ceci s'applique au produit et à tous les accessoires marqués

avec ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les déchets normaux.

déchets ménagers, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

appareils électroniques.

1. Faites toujours très attention à ce que vous faites. Éteignez votre téléphone portable, votre téléavertisseur, etc. lors de l'utilisation de cette machine.

2. Cette machine est destinée à être utilisée par des personnes compétentes qui ont une connaissance approfondie du cintrage de tubes et des machines en général.

3. La cintreuse est destinée à être utilisée par un seul opérateur. Ne laissez jamais un deuxième opérateur une personne doit faire fonctionner la machine pendant qu'une autre tient le tube.

4. Portez toujours des lunettes de protection lorsque vous utilisez la cintreuse de tubes. 5. Ne mettez jamais vos les mains ou d'autres parties du corps dans un appareil de pliage.

5. Ne portez jamais de vêtements amples lorsque vous utilisez la cintreuse de tubes.

6. Travaillez toujours dans une zone de travail propre, sûre, bien éclairée et plane.

7. N'utilisez jamais une matrice de taille/type incorrect pour le tube à usiner.

8. N'utilisez jamais la cintreuse de tubes avec des pièces cassées, usées ou endommagées.

9. N'essayez PAS de réparer et de réutiliser les pièces de la cintreuse endommagées.
10. L'utilisateur assume tous les risques lors de l'utilisation de ce produit.

PRUDENCE

LA CINTREUSE EST EXPÉDIÉE SANS OILL HYDRAULIQUE, la garantie sera annulée

si elle est utilisée sans l'huile hydraulique appropriée, ne laissez pas la cintreuse de tubes fonctionner sans huile hydraulique.

PURGE DU SYSTEME HYDRAULIQUE

AVERTISSEMENT

Ne mettez jamais vos mains ou d'autres parties du corps dans l'appareil de pliage.

1. Utilisez uniquement une huile hydraulique 10w de haute qualité pour remplir la pompe hydraulique. Tracteur R&O L'huile est également acceptable, N'UTILISEZ AUCUN autre type d'huile dans la cintreuse, c'est-à-dire : moteur huile, liquide de transmission, etc.
2. Retirez le bouchon de remplissage du réservoir de la pompe et remplissez-le avec environ 1/2 gallon de liquide hydraulique. huile.
3. Allumez la pompe.
4. À l'aide de la vanne de commande (vers le bas pour étendre et vers le haut pour rétracter), faites tourner la cintreuse plusieurs fois le cylindre tout en ajoutant le 1/2 gallon d'huile hydraulique restant.

réservoir pouvant contenir exactement 1 gallon d'huile hydraulique, voir la figure 1

1. Après avoir rempli le réservoir d'huile hydraulique, faites tourner le vérin complètement dans chaque direction plusieurs fois.
   fois pour purger complètement tout l'air du système. Un bruit de claquement peut être entendu pendant le processus de saignement et est normal.
2. En utilisation normale, les bagues de pivot doivent être graissées tous les 250 à 500 cycles. Dans des conditions d'utilisation intensive, il sera nécessaire de graisser les bagues de pivot tous les mois ou plus souvent si nécessaire.

3. Assurez-vous de vérifier fréquemment le niveau d'huile hydraulique. NE laissez PAS le réservoir s'épuise, cela annulera la garantie

4. Inspectez et remplacez la bague lorsqu'elle est usée ou lâche.

5. Remplacez immédiatement toute pièce tordue, tordue ou endommagée. Les pièces de rechange sont disponible auprès de TTMC ou de votre revendeur local.
6. 1 Des matrices sont disponibles pour les tubes (mesurés par diamètre extérieur). ou Sched 40 tuyau. Utilisez toujours la taille/le type approprié du matériau à travailler.

AVERTISSEMENT

N'essayez PAS d'utiliser des pièces endommagées dans la cintreuse de tubes. Pour votre sécurité, NE N'essayez PAS de réparer et de réutiliser les pièces de pliage endommagées.

CARACTÉRISTIQUES

MODÈLE		HTB-1000
Capacité maximale(mm)	Tube en acier	42 × 3
	Tube carré en acier	40 × 40 × 3
	Acier rond	25
	Acier plat	30 × 10
Diamètre de l'arbre du rouleau		42 mm
Vitesse de rotation		9 tours
Puissance du moteur		750 W

OPÉRATION

1. Le tube doit être propre et exempt de défauts.
2. Graissez toujours le bloc matrice avant de procéder au pliage.

3. Assurez-vous que toutes les broches d'entraînement sont bien en place.

4. Passez le tube dans la matrice et positionnez-le comme requis pour le début du cintrage.

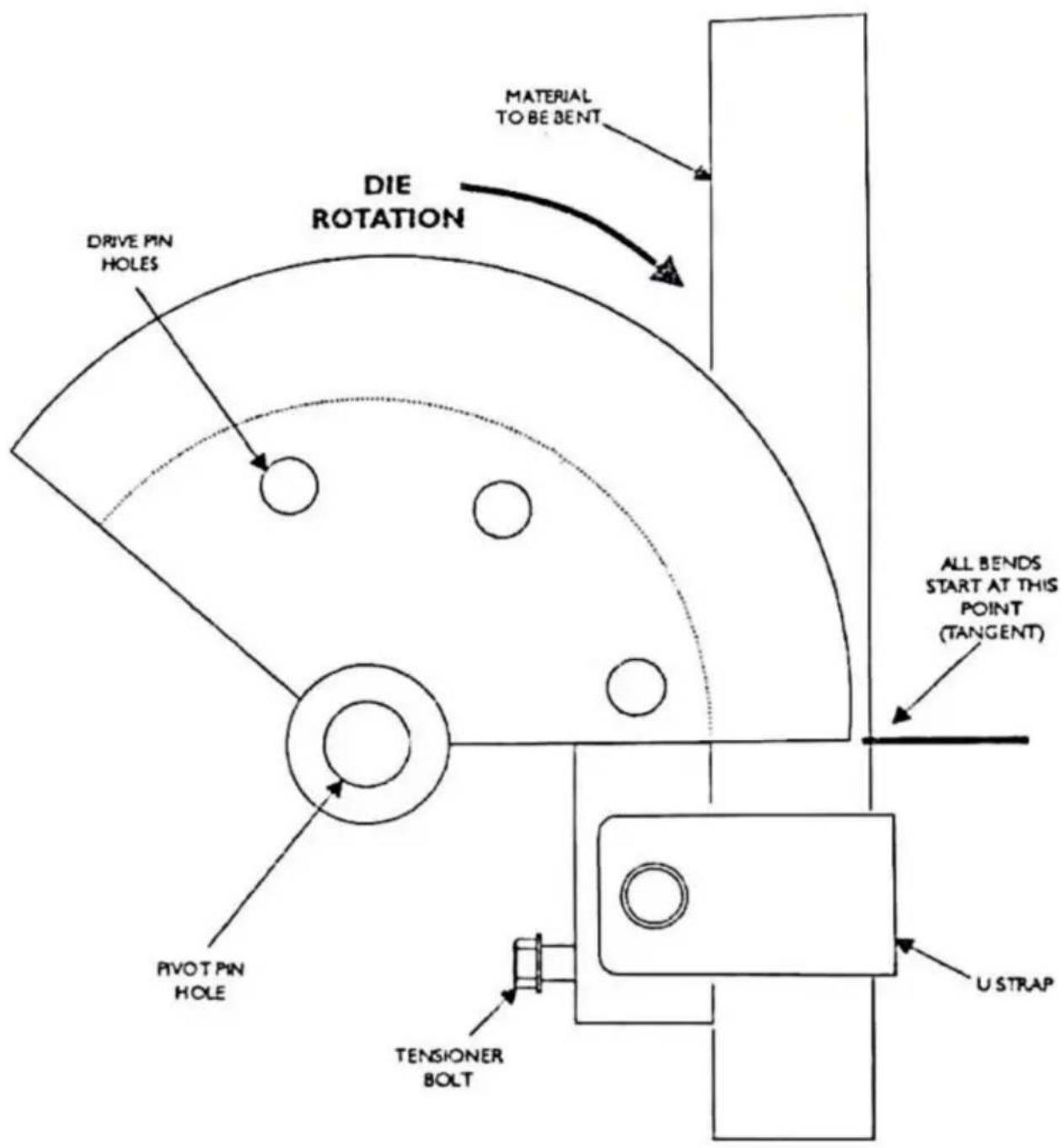

   Tous les coudes commenceront au bord de la matrice de rayon comme indiqué sur la figure 2.

5. Installez la sangle en U et serrez le boulon de retenue si nécessaire.

6. Allumez la pompe hydraulique.

7. À l'aide de la vanne manuelle, étendez le vérin (vers le bas sur la vanne de commande) au maximum course (ou selon les besoins pour les virages plus courts)

8. Il y a une courbure maximale approximative de 41° pour chaque course complète du vérin.

9. En tirant sur la goupille d'entraînement, commencez à rétracter lentement le vérin (sur la commande soupape) en retirant la goupille lorsque la tension sur la goupille est relâchée et avant qu'elle ne commence à tourner dans la matrice.

10. Rétractez lentement le vérin (sur la vanne de commande) jusqu'au deuxième trou d'entraînement de la matrice s'aligne.

11. Réinstallez complètement la goupille et répétez le processus de pliage ci-dessus pour terminer l'installation. courbure totale.

12. Pour répéter les virages, sans la roue graduée, mesurez la course du vérin

13. Lorsque le tube est plié selon la quantité souhaitée, rétractez-le lentement (sur la commande) valve) le vérin permettant à la goupille d'entraînement de faire tourner la matrice et de libérer le tube. Il peut il sera nécessaire de desserrer le boulon de retenue de la sangle en U.

14. Retirez le tube.

15. Utilisez la goupille d'entraînement de plus petit diamètre (incluse) avec n'importe quelle matrice qui utilise le premier trou d'entraînement (le plus proche du point de pivot).

GARANTIE

1. Garantie limitée d'un an sur la cintreuse de tubes
2. Garantie d'un an du fabricant sur la pompe hydraulique.
3. Garantie à vie limitée sur les matrices contre la casse. La garantie est annulée en cas de dommage en raison d'abus ou d'une mauvaise utilisation.

4. L'article sous garantie doit être envoyé à TTMC en port payé pour inspection, TMC remplacer ou réparer l'article à leur discrétion.

5. TTMC met tout en œuvre pour satisfaire ses clients le plus rapidement possible.

6. TTMC n'acceptera aucune responsabilité pour les blessures corporelles ou les dommages matériels. résultant de la défaillance de l'une des pièces fabriquées.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique
