GEBRUIKSAANWIJZING HTB-1000 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

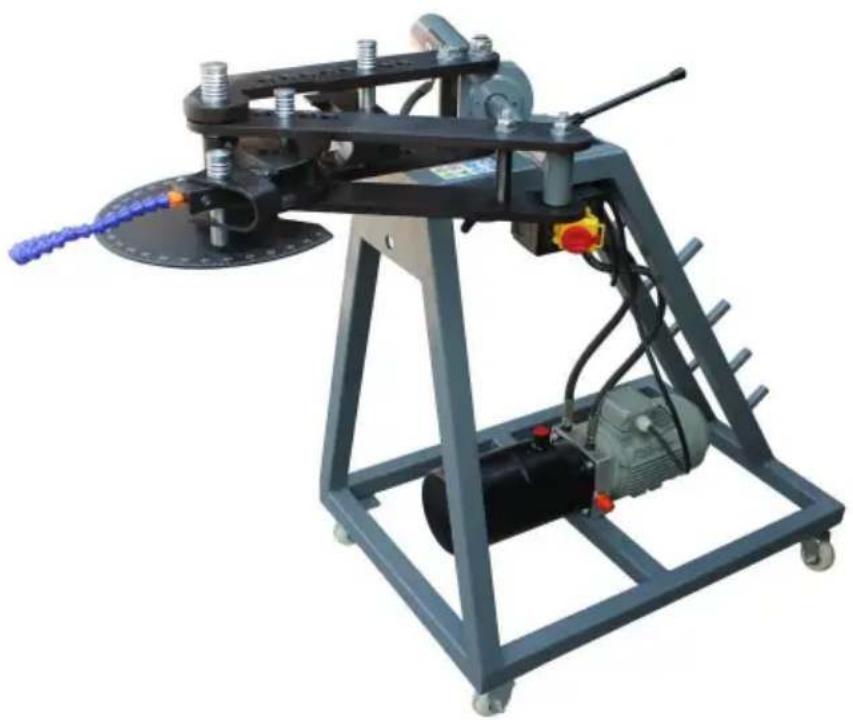

ELEKTRISCHE BUIZENBUIGMACHINE

MODEL: HTB-1000

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

	Lees de gebruiksaanwijzing.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires die gemarkeerd zijn

met dit symbool. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale afval worden weggegooid.

huishoudelijk afval, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht. elektronische apparaten.

1. Let altijd goed op wat je doet. Zet je mobiele telefoon, pager, etc. uit. bij het gebruik van deze machine.

2. Deze machine is bedoeld om te worden bediend door competente personen die een grondige kennis van het buigen van buizen en machines in het algemeen.

3. De buigmachine is bedoeld om door één enkele operator te worden gebruikt. Laat nooit een tweede iemand die de machine bedient, terwijl een ander de buis vasthoudt.

4. Draag altijd een oogbescherming tijdens het bedienen van de buisbuiger. 5. Plaats uw handen of andere lichaamsdelen in het buigapparaat steken.

5. Draag nooit losse kleding tijdens het bedienen van de buisbuiger.

6. Werk altijd in een schone, veilige, goed verlichte en vlakke werkruimte.

7. Gebruik nooit een matrijs van het verkeerde formaat/type voor de buis die u bewerkt.

8. Gebruik de buizenbuiger nooit met kapotte, versleten of beschadigde onderdelen.

9. Probeer NIET om beschadigde buigonderdelen te repareren en opnieuw te gebruiken.
10. De gebruiker aanvaardt alle risico's bij het gebruik van dit product.

VOORZICHTIGHEID

DE BENDER WORDT ZONDER HYDRAULISCHE OLIE GELEVERD, de garantie vervalt.

Als de buisbuiger zonder de juiste hydraulische olie wordt gebruikt, mag u hem niet laten draaien. zonder hydraulische olie.

Steek nooit uw handen of andere lichaamsdelen in het buigapparaat.

1. Gebruik alleen een hoogwaardige 10w hydraulische olie om de hydraulische pomp te vullen. R&O Tractor Olie is ook acceptabel, GEBRUIK GEEN ander type olie in de buigmachine, bijvoorbeeld: motorolie olie, transmissievloeistof, enz.
2. Verwijder de vuldop van het pompreservoir en vul het reservoir met ongeveer 1/2 gallon hydraulisch olie.
3. Schakel de pomp in.
4. Gebruik de regelklep (omlaag om uit te schuiven en omhoog om in te trekken) om de buiger te laten draaien cilinder meerdere keren terwijl u de resterende 1/2 gallon hydraulische olie toevoegt. De reservoir met een inhoud van precies 1 gallon hydraulische olie, zie afbeelding 1
5. Nadat u het reservoir voor de hydraulische olie hebt gevuld, draait u de ram een aantal keer volledig in elke richting. keer om alle lucht volledig uit het systeem te laten ontsnappen. Een ploppend geluid kan wordt gehoord tijdens het bloedingsproces en is normaal.
6. Bij normaal gebruik moeten de scharnierbussen elke 250-500 cycli worden gesmeerd. Bij intensief gebruik is het nodig om de scharnierbussen elke 250-500 cycli te smeren. een maand of vaker indien nodig.

7. Controleer regelmatig het niveau van de hydraulische olie. Laat de reservoir leeglopen, hierdoor vervalt de garantie

8. Controleer en vervang de bus als deze versleten of slap is.

9. Vervang onmiddellijk alle worm-, verbogen of beschadigde onderdelen. Vervangende onderdelen zijn Verkrijgbaar bij TTMC of uw plaatselijke dealer.
10. 1Matrijzen zijn beschikbaar voor buizen (gemeten naar buitendiameter).of Schema 40 pijp. Gebruik altijd de juiste maat/type van het materiaal dat bewerkt wordt.

WAARSCHUWING

Probeer NIET beschadigde onderdelen in de buizenbuiger te gebruiken. Voor uw veiligheid, DO Probeer NIET om beschadigde buigonderdelen te repareren en opnieuw te gebruiken.

SPECIFICATIES

MODEL		HTB-1000
Maximale capaciteit (mm)	Pijpstaal	ÿ42x3
	Vierkante buis staal	40x40x3
	Rond staal	ÿ25
	Plat staal	30X10
Diameter van de rolas		ÿ42mm
Rotatiesnelheid		9 tpm
Motorvermogen		750W

WERKING

1. De slangen moeten schoon zijn en geen gebreken vertonen.
2. Vet het matrijsblok altijd in voordat u gaat buigen.

3. Zorg ervoor dat alle aandrijfpennen goed vastzitten.

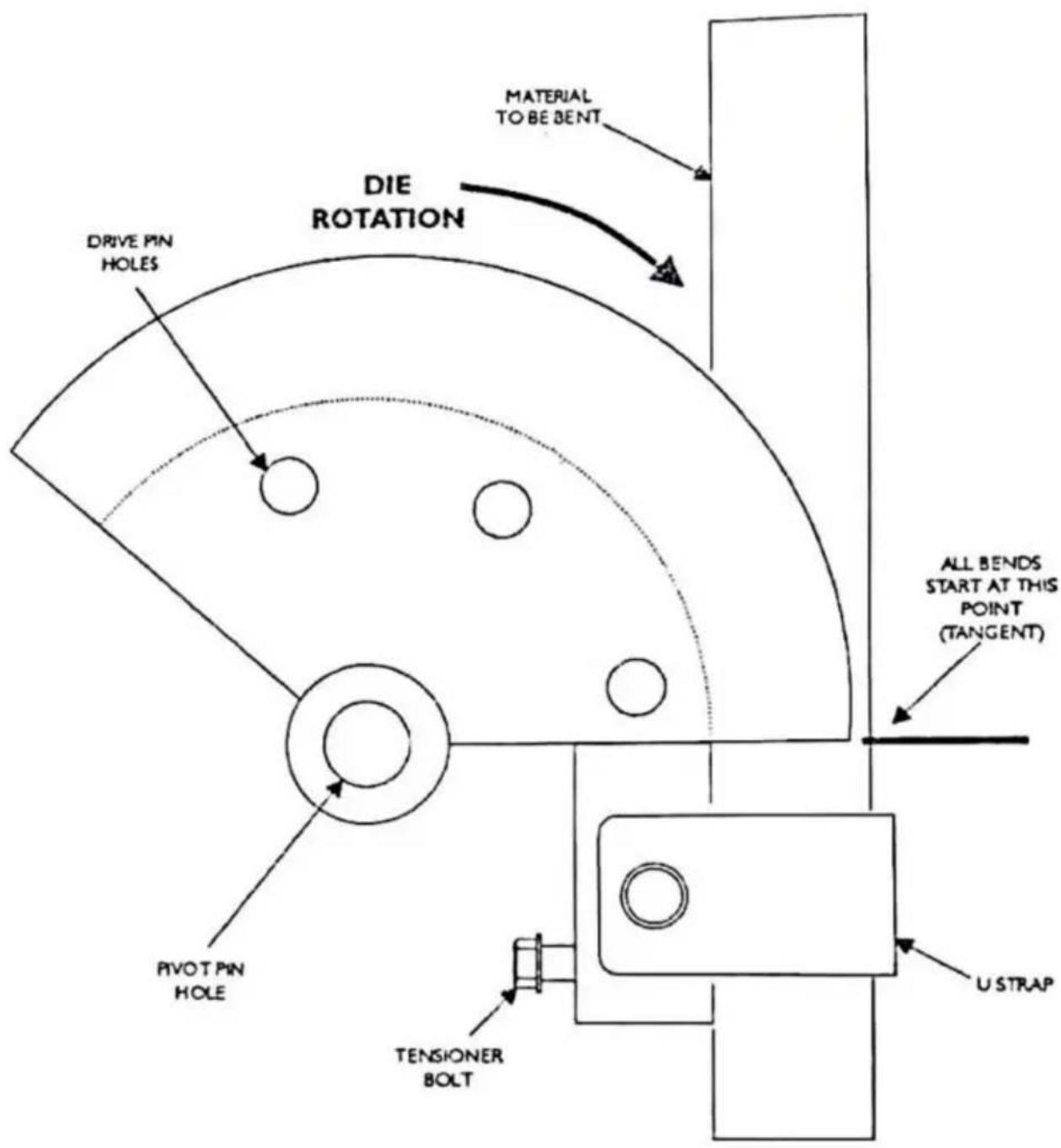

4. Schuif de buis in de matrijs en positioneer deze zoals vereist voor het begin van de buiging. Alle bochten beginnen aan de rand van de straalmatrijs, zoals weergegeven in Afbeelding 2.

5. Plaats de U-riem en draai de borgbout indien nodig vast.
6. Schakel de hydraulische pomp in.
7. Gebruik de handklep om de ram (naar beneden op de regelklep) volledig uit te schuiven slag (of indien nodig voor kortere bochten)
8. Er is een maximale bocht van ongeveer 4l° voor elke volledige slag van de ram.
9. Trek de aandrijfpen omhoog en begin de ram langzaam terug te trekken (op de bedieningsknop). klep) het verwijderen van de pen wanneer de spanning op de pen is losgelaten en voordat deze begint te draaien in de matrijs.
10. Trek de ram langzaam terug (omhoog op de regelklep) tot het tweede matrijsaandrijfgat in de rij staan.
11. Plaats de pen volledig terug en herhaal het bovenstaande buigproces om de totale buiging.
12. Om bochten te herhalen, zonder het gradenwiel, meet u de slag van de ram
13. Wanneer de buis de gewenste mate heeft gebogen, trekt u deze langzaam terug (op de controlepositie). klep) de ram die de aandrijfpen de matrijs laat roteren en de buis loslaat. Het kan Het kan nodig zijn om de bevestigingsbout van de U-riem los te draaien.
14. Verwijder de buis.
15. Gebruik de aandrijfpen met de kleinste diameter (meegeleverd) bij elke matrijs die de eerste gebruikt aandrijfgat (het dichtst bij het draaipunt).

GARANTIE

1. Eén jaar beperkte garantie op de buisbuiger
2. Eén jaar fabrieksgarantie op de hydraulische pomp.
3. Beperkte levenslange garantie op matrijzen tegen breuk. Garantie vervalt indien beschadigd als gevolg van misbruik of verkeerd gebruik.

4. Garantie-artikelen moeten met vooruitbetaalde verzendkosten naar TTMC worden gestuurd voor inspectie. TMC zal het artikel naar eigen goeddunken vervangen of repareren.

5. TTMC doet er alles aan om klanten zo snel mogelijk tevreden te stellen.

6. TTMC aanvaardt geen enkele aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen. voortvloeiend uit het falen van gefabriceerde onderdelen.

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC-REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
