HTB-1000 - Prasa hydrauliczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczna hydrauliczna giętarka do rur
Marka	Vevor
Model	HTB-1000
Maksymalna wydajność (rura stalowa)	42 mm średnicy zewnętrznej, grubość 3 mm
Maksymalna wydajność (rura kwadratowa stalowa)	40 × 40 × 3 mm
Maksymalna wydajność (stal okrągła)	25 mm średnicy
Maksymalna wydajność (stal płaska)	30 × 10 mm
Średnica wału rolki	42 mm
Prędkość obrotowa	9 obr/min
Moc silnika	750 W
Zasilanie elektryczne	230 V ~ 50 Hz (szacunkowo)
Pojemność zbiornika oleju	1 galon (około 3,785 L)
Zalecany typ oleju hydraulicznego	Olej hydrauliczny 10W
Metoda gięcia	Hydrauliczna z pompą elektryczną
Kąt gięcia na skok	Około 41°
Gwarancja	1 rok (giętarka), 1 rok (pompa), ograniczona dożywotnia (matryce)
Wymagane wyposażenie ochronne	Okulary ochronne, rękawice, dopasowana odzież
Okresowa konserwacja	Smarowanie tulei obrotowych co 250-500 cykli
Sprawdzanie poziomu oleju	Często, nie dopuść do opróżnienia zbiornika
Części zamienne	Dostępne u TTMC lub lokalnego sprzedawcy

Często zadawane pytania - HTB-1000 Vevor

Jaki olej hydrauliczny stosować w giętarce HTB-1000?

Używaj wyłącznie wysokiej jakości oleju hydraulicznego 10W. Olej do ciągników R&O jest również akceptowalny. Nie używaj oleju silnikowego ani płynu przekładniowego.

Jak odpowietrzyć układ hydrauliczny po uzupełnieniu oleju?

Napełnij zbiornik 1/2 galona oleju, włącz pompę, a następnie kilkakrotnie przesuń siłownik, dodając resztę. Następnie kilkakrotnie całkowicie wysuń i wsuń siłownik, aby odpowietrzyć. Odgłos trzaskania jest normalny.

Jaka jest maksymalna wydajność gięcia dla rury stalowej?

Maksymalna wydajność wynosi 42 mm średnicy zewnętrznej przy grubości ścianki 3 mm dla rury stalowej.

Jak zamontować matrycę na giętarce?

Przełóż rurę przez matrycę, ustaw ją na krawędzi matrycy promieniowej, zamontuj opaskę w kształcie litery U i w razie potrzeby dokręć śrubę mocującą. Upewnij się, że wszystkie sworznie napędowe są prawidłowo osadzone.

Jaki kąt gięcia uzyskuje się na jeden skok siłownika?

Każdy pełny skok siłownika daje kąt gięcia około 41°. W przypadku dłuższych gięć powtórz proces.

Jak konserwować tuleje obrotowe?

Tuleje obrotowe należy smarować co 250 do 500 cykli. Przy intensywnym użytkowaniu smaruj je co miesiąc lub częściej, jeśli to konieczne.

Co zrobić w przypadku uszkodzenia części w giętarce?

Natychmiast wymień każdą wygiętą, zużytą lub uszkodzoną część. Nie próbuj naprawiać i ponownie używać części. Części zamienne są dostępne u TTMC lub lokalnego sprzedawcy.

Jakie środki ostrożności należy zachować podczas użytkowania?

Zawsze noś okulary ochronne i rękawice. Nigdy nie wkładaj rąk w strefę gięcia. Noś dopasowaną odzież i pracuj w czystym, dobrze oświetlonym i płaskim miejscu.

Jaka jest moc silnika HTB-1000?

Moc silnika wynosi 750 W.

Jak uwolnić rurę po gięciu?

Powoli wsuwaj siłownik za pomocą zaworu sterującego. Sworzeń napędowy obróci matrycę i uwolni rurę. W razie potrzeby poluzuj śrubę mocującą opaski w kształcie litery U.

INSTRUKCJA OBSŁUGI HTB-1000 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

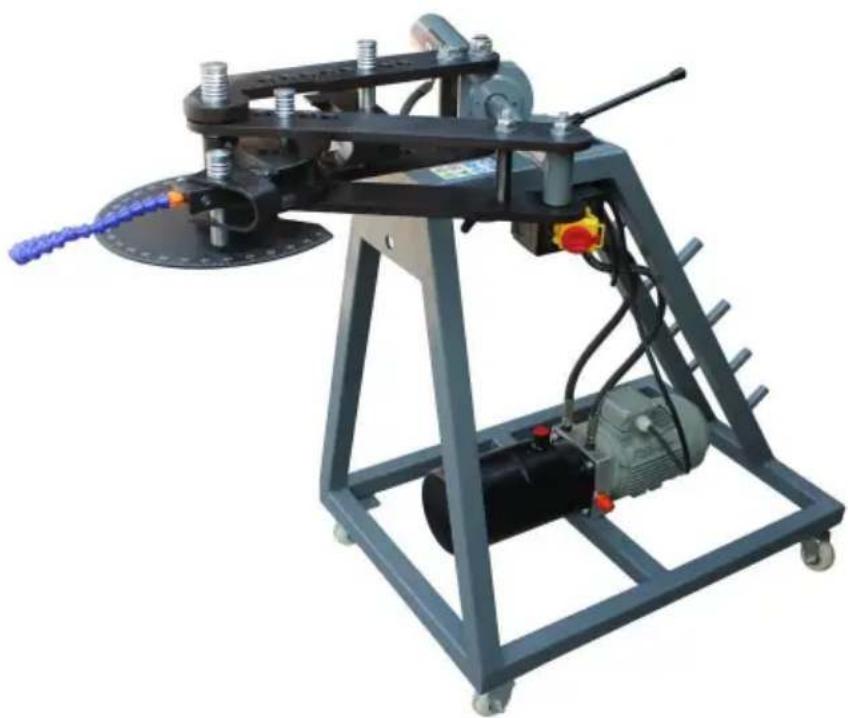

ELEKTRYCZNA GIĘTARKA DO RUR

MODEL: HTB-1000

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNA GIĘTARKA DO RUR

MODEL: HTB-1000

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

	Przeczytaj instrukcję obsługi.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów oznaczonych

z tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzucać razem z innymi odpadami odpady domowe, ale należy je oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recyklingu urządzenia elektroniczne.

1. Zawsze zwracaj uwagę na to, co robisz. Wyłącz telefon komórkowy, pager itp. podczas korzystania z tego urządzenia.

2. Maszyna ta jest przeznaczona do obsługi przez osoby kompetentne, posiadające: drogłębna znajomość gięcia rur i maszyn w ogólności.

3. Giętarka jest przeznaczona do obsługi przez jednego operatora. Nigdy nie pozwalaj, aby drugi operator jedna osoba obsługuje maszynę, podczas gdy druga trzyma rurę.

4. Podczas obsługi giętarki do rur zawsze należy nosić okulary ochronne. 5. Nigdy nie należy wkładać rąk lub innych części ciała do urządzenia do gięcia.

5. Podczas obsługi giętarki do rur nigdy nie należy nosić luźnej odzieży.

6. Zawsze pracuj w czystym, bezpiecznym, dobrze oświetłonym i równym miejscu pracy.

7. Nigdy nie używaj matrycy o niewłaściwym rozmiarze/typie do obrabianej rury.

8. Nigdy nie używaj giętarki do rur, której części są uszkodzone, zużyte lub uszkodzone.

9. NIE próbuj naprawiać i ponownie używać uszkodzonych części giętarki.
10. Użytkownik ponosi wszelkie ryzyko podczas korzystania z tego produktu.

OSTROŻNOŚĆ

GIĘTARKA JEST DOSTARCZANA BEZ OLL HYDRAULICZNEGO, gwarancja traci ważność

jeśli giętarka do rur jest używana bez odpowiedniego oleju hydraulicznego, nie należy jej uruchamiać bez oleju hydraulicznego.

ODPOWIETRZANIE UKŁADU HYDRAULICZNEGO

OSTRZEŻENIE

Nigdy nie wkładaj rąk ani innych części ciała do giętarki.

1. Do napełniania pompy hydraulicznej należy używać wyłącznie wysokiej jakości oleju hydraulicznego 10w. R&O Tractor Olej jest również dopuszczalny, NIE stosuj żadnego innego rodzaju oleju w giętarce, np. oleju silnikowego olej, płyn przekładniowy itp.
2. Zdejmij korek wlewu zbiornika pompy i napełnij go około 1/2 galona oleju hydraulicznego. olej.
3. Włącz pompe.
4. Używając zaworu sterującego (w dół, aby wysunąć, i w górę, aby cofnąć), wykonaj cykl gięcia cylinder kilka razy, dodając jednocześnie pozostałe 1/2 galona oleju hydraulicznego.

zbiornik mieszczący dokładnie 1 galon oleju hydraulicznego, patrz rysunek 1

1. Po napełnieniu zbiornika oleju hydraulicznego należy kilkakrotnie wykonać pełny cykl tłoka w każdym kierunku. razy, aby całkowicie odpowietrzyć cały układ. Może być słyszalny trzask słychać podczas krwawienia i jest to normalne.

2. Przy normalnym użytkowaniu tuleje sworzni należy smarować co 250–500 cykli. Przy intensywnym użytkowaniu konieczne będzie smarowanie tulei sworzni co raz w miesiącu lub częściej, jeśli to konieczne.

3. Należy regularnie sprawdzać poziom oleju hydraulicznego. NIE dopuszczaj do jego wzrostu. zbiornik wyschnie, co spowoduje unieważnienie gwarancji

4. W przypadku zużycia lub luzu należy sprawdzić i wymienić tuleję.

5. Natychmiast wymień wszystkie części uszkodzone, wygięte lub uszkodzone. Części zamienne są dostępne w TTMC lub u lokalnego dealera.
6. 1 Dostępne są matryce do rur (mierzone według średnicy zewnętrznej) lub według harmonogramu 40 rura. Zawsze używaj właściwego rozmiaru/typu obrabianego materiału.

OSTRZEŻENIE

NIE próbuj używać uszkodzonych części w giętarce do rur. Dla własnego bezpieczeństwa NIE NIE próbuj naprawiać i ponownie używać uszkodzonych części giętarki.

SPECYFIKACJE

MODEL		HTB-1000
Maksymalna pojemność(mm)	Rura stalowa	Wymiary 42x3
	Rura kwadratowa stalowa	40x40x3
	Stal okrągła	25
	Stal płaska	30X10
Średnica wału rolkowego		42mm
Prędkość obrotowa		9 obr./min
Moc silnika		750 W

DZIAŁANIE

1. Rury powinny być czyste i wolne od wad.
2. Przed rozpoczęciem gięcia należy zawsze nasmarować blok matrycy.

3. Upewnij się, że wszystkie kości napędowe są całkowicie osadzone.

4. Wprowadzić rurę do matrycy i ustawić ją zgodnie z wymaganiami dotyczącymi rozpoczęcia gięcia.

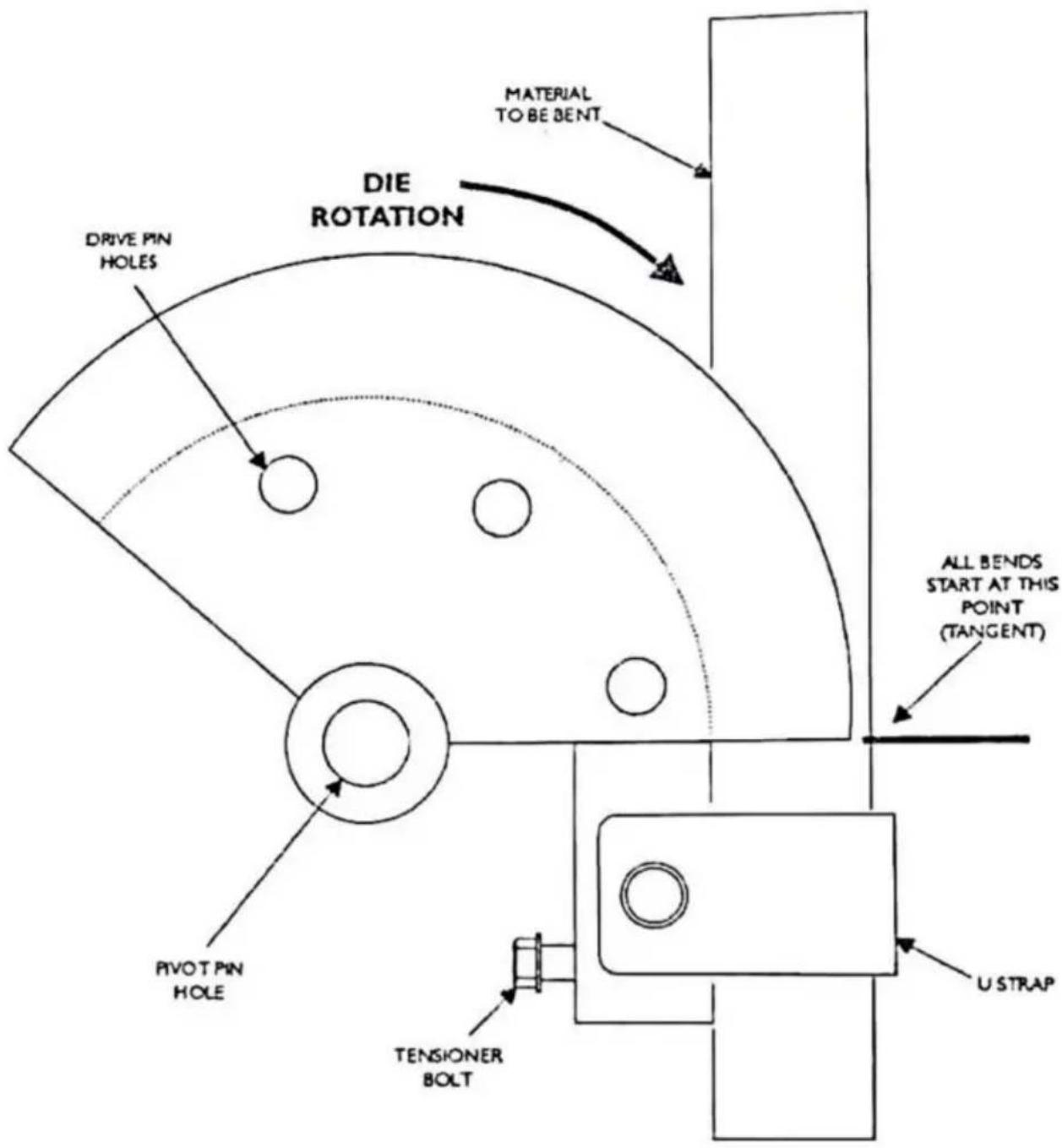

   Wszystkie gięcia będą zaczynać się od krawędzi wykrojnika promieniowego, jak pokazano na rysunku 2.

5. W razie potrzeby zamontuj pasek U i dokręć śrubę mocującą.

6. Włącz pompę hydrauliczną.

7. Używając zaworu ręcznego, rozsuń tłok (w dół zaworu sterującego) do pełnego wysunięcia. skok (lub w razie potrzeby w przypadku krótszych zakrętów)

8. Maksymalne wygięcie wynosi około 41° na każdy pełny skok tłoka.

9. Pociągając za sworzeń napędowy, zacznij powoli wycofywać tłok (na podstawie sterowania) zawór)wyjmowanie sworznia, gdy napięcie na sworzniu zostanie zwolnione i zanim zacznie się on obracać obrócić w kostce.

10. Powoli wycofaj tłok (w górę na zaworze sterującym) aż do drugiego otworu napędowego matrycy ustawia się w kolejce.

11. Ponownie zainstaluj sworzeń i powtórz powyższy proces gięcia, aby zakończyć całkowite zgięcie.

12. Aby powtórzyć zakręty bez koła stopniowego, zmierz przesuw tłoka

13. Po wygięciu rurki do pożądanej wartości powoli ją cofnij (poprzez sterowanie). zawór) tłok umożliwiający sworzniu napędowemu obrót matrycy i uwolnienie rury. Może konieczne może być poluzowanie śruby mocującej pas U.

14. Wyjmij rurkę.

15. Użyj mniejszego trzpienia napędowego (w zestawie) z dowolną matrycą, która używa pierwszego otwór napędowy (najbliżej punktu obrotu).

GWARANCJA

1. Jednoroczna ograniczona gwarancja na giętarkę do rur
2. Roczna gwarancja producenta na pompę hydrauliczną.
3. Ograniczona dożywotnia gwarancja na matryce przed pęknięciem. Gwarancja jest nieważna w przypadku uszkodzenia z powodu nadużycia lub niewłaściwego użycia.

4. Przedmiot gwarancji musi zostać wysłany do TTMC z opłaconą przesyłką w celu przeprowadzenia inspekcji. TMC wymienić lub naprawić przedmiot według własnego uznania.

5. TTMC dokłada wszelkich starań, aby zadowolić klientów najszybciej, jak to możliwe.

6. TTMC nie ponosi żadnej odpowiedzialności za obrażenia ciała lub szkody materialne wynikające z awarii którejkolwiek z wyprodukowanych części.
