RBC-25 - Prasa hydrauliczna Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Prasa hydrauliczna do gięcia i cięcia prętów zbrojeniowych
Marka	Vevor
Model	RBC-25
Napięcie zasilania	220-240 V, 50 Hz
Moc	1700 W
Masa netto	131,3 kg
Masa brutto	154,7 kg
Maksymalna zdolność gięcia	25 mm (pręt zbrojeniowy)
Maksymalny kąt gięcia	180° (pręty 18-25 mm), 90° (pręty 8-16 mm)
Prędkość gięcia	≤ 4 s / 3,5 s
Główne funkcje	Gięcie i cięcie prętów zbrojeniowych, regulacja kąta 1 i kąta 2, pedał sterujący, wyłącznik awaryjny
Konserwacja i czyszczenie	Tygodniowe smarowanie smarem litowym; comiesięczna kontrola szczotek węglowych; coroczna wymiana oleju hydraulicznego; czyszczenie po każdym użyciu
Bezpieczeństwo	Przycisk wyłącznika awaryjnego, blokada ochronna, obowiązkowe uziemienie, używanie rękawic i okularów ochronnych
Cięści zamienne i naprawialność	Szczotki węglowe, bloki tnące, koła łożyskowe, uszczelki, łożyska; pełna lista w instrukcji; wsparcie techniczne dostępne na www.vevor.com/support
Informacje ogólne	Użytkowanie na płaskiej i stabilnej powierzchni; temperatura pracy -10 do 45 °C; wilgotność < 90 % RH; wysokość < 1000 m

Często zadawane pytania - RBC-25 Vevor

Jak ustawić kąt gięcia?

Użyj urządzeń regulacyjnych punkt 1 i punkt 2 na panelu sterowania. Punkt 1 odpowiada pedałowi 1, punkt 2 pedałowi 2. Kąt punktu 1 musi być zawsze większy niż kąt punktu 2, aby zapewnić prawidłowe działanie. Po regulacji zablokuj uchwyt.

Jaki olej hydrauliczny stosować?

Używaj oleju hydraulicznego klasy ISO VG46 (np. Shell Tellus 46, Mobil DTE-25). Wymieniaj go przynajmniej raz w roku lub wcześniej, jeśli jest brudny. Po napełnieniu przestrzegaj procedury odpowietrzania.

Jak wymienić szczotki węglowe?

Odłącz urządzenie. Zdejmij nasadki szczotek za pomocą śrubokręta. Wymień szczotki, jeśli mają mniej niż 6 cm. Używaj oryginalnych szczotek węglowych Vevor. Załóż nasadki i dokręć.

Jak używać pedału sterującego?

Podłącz pedał do złącza 1-punktowego lub 2-punktowego. Naciśnij pedał 1, aby wykonać kąt ustawiony w punkcie 1, a pedał 2 dla kąta w punkcie 2. W przypadku awarii użyj przełącznika ręcznego obok wskaźnika.

Co zrobić, jeśli maszyna nie uruchamia się?

Najpierw sprawdź zasilanie i kabel. Jeśli wskaźnik się nie świeci, sprawdź gniazdko i wyłącznik automatyczny. Sprawdź stan szczotek węglowych. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną.

Jaka jest maksymalna zdolność gięcia?

Maszyna może giąć pręty zbrojeniowe o średnicy do 25 mm. Dla prętów 18-25 mm maksymalny kąt wynosi 180°; dla 8-16 mm, 90° (z formą kątową). Przestrzegaj podanej w tabeli zdolności jednoczesnego gięcia.

Jak zainstalować i przygotować maszynę?

Umieść maszynę na płaskiej i stabilnej powierzchni. Podłącz zasilanie 220-240 V kablem o odpowiednim przekroju (3,5-5,5 mm² w zależności od odległości). Sprawdź poziom oleju i wyreguluj koła łożyskowe zgodnie ze średnicą prętów.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze noś okulary ochronne i rękawice. Trzymaj osoby z dala. Używaj przycisku wyłącznika awaryjnego w przypadku nieprawidłowości. Nie pozostawiaj maszyny bez nadzoru. Przed przystąpieniem do konserwacji odłącz zasilanie.

Jak konserwować maszynę po użyciu?

Wyczyść maszynę szczotką, aby usunąć pozostałości metalu. Smaruj ruchome części co tydzień smarem litowym. Sprawdź śruby i nakrętki. Przechowuj w suchym miejscu.

Gdzie znaleźć części zamienne i pomoc techniczną?

Sprawdź listę części w instrukcji. Aby zamówić części lub uzyskać pomoc, odwiedź www.vevor.com/support. Używaj wyłącznie oryginalnych części Vevor.

INSTRUKCJA OBSŁUGI RBC-25 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

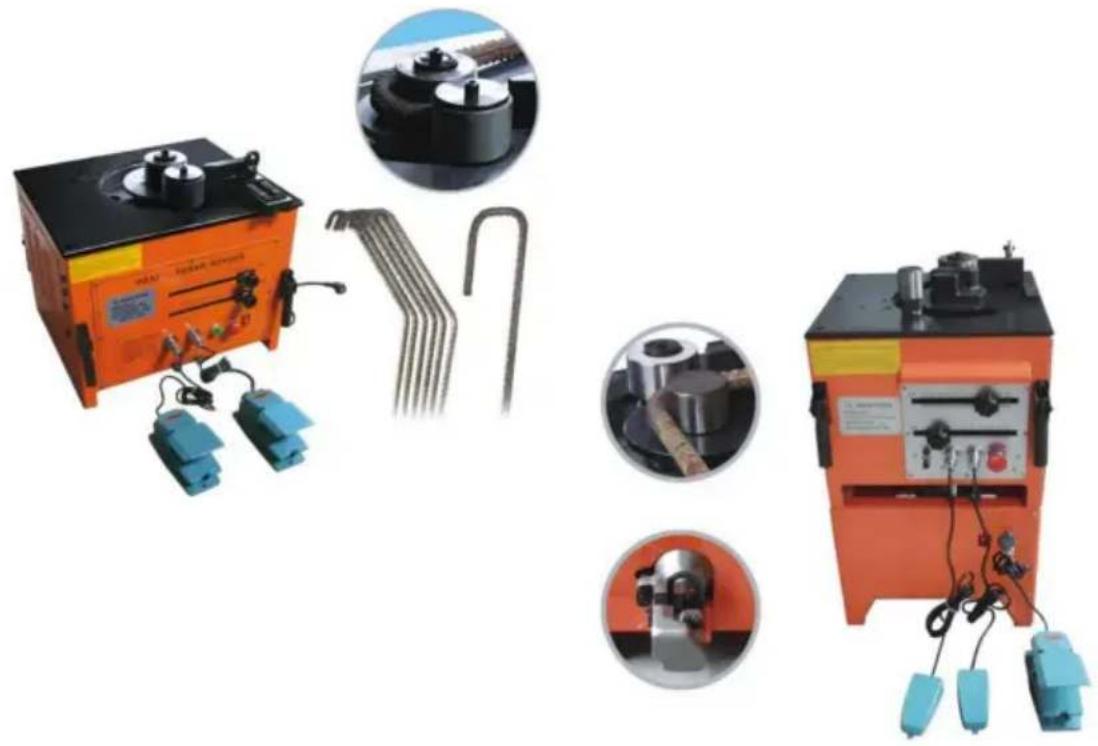

HYDRAULIKA STOŁOWA

GIĘTARKA ZBROJENIA

MODEL:RBC-25/RB-25

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Hydrauliczne zbrojenie stołowe

Giętarka

MODEL:RBC-25/RB-25

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

OSTRZEŻENIE

Nie próbuj obsługiwać, dopóki nie przeczytasz dokładnie i nie zrozumiesz

całkowicie wszystkie instrukcje, zasady itp. zawarte w tej instrukcji. Brak

przestrzegania może skutkować wypadkami z pożarem, porażeniem prądem elektrycznym lub poważnymi wypadkami obrażenia ciała. Przechowuj instrukcję obsługi i często sto ją przeglądaj, aby zachować ciągłość bezpieczna operacja.

1.POZNAJ SWOJA MASZYNE.

Dla własnego bezpieczeństwa przeczytaj uważnie instrukcję obsługi. Dowiedz się

zastosowania i ograniczenia, a także specyficzne potencjalne zagrożenia z nimi związane ta maszyna.

2.TRZYMAJ MIEJSCE PRACY W CZYSTOŚCI.

Obszar zaburzeń i stół roboczy spowodują wypadek.

1. NIE UŻYWAĆ W NIEBEZPIECZNYCH ŚRODOWISKACH.

Nie używaj elektronarzę dzi w wilgotnych lub mokrych miejscach ani nie wystawiaj ich na działanie deszczu. Zapewnia dobre oświetlenie obszaru roboczego.

4.Trzymaj osoby nieprofesjonalne z daleka.

Wszystkich gości należy trzymać w bezpiecznej odległości od miejsca pracy.

1. UŻYWAJ ODPOWIEDNICH NARZĘDZI, NIE PRACUJ NA SIŁĘ.

Bę dzie wykonywać swoją pracę lepiej i bę dzie bezpieczniejsza w tempie, do jakiego zostało zaprojektowane.

1. NOSIĆ ODPOWIEDNIĄ ODZIEŻ.

Unikaj luźnej odzieży, rę kawiczek, krawatów, pierścionków, bransoletek i biżuterii, które mogą powodować mógłby zostać wciągnię ty przez ruchome części. Zalecane jest obuwie antypoślizgowe. Nosić ochronna osłona włosów chroniąca długie włosy.

1. USTAWIENIE MASZYNY

Przed uruchomieniem giętarki należy ustawić ją na płaskim i stabilnym podłożu.

Wszelkie wstrząsy mogą powodować nieprecyzyjną pracę. Aby uniknąć wypadków związanych z bezpieczeństwem, przed rozpoczęciem pracy upewnij się, że maszyna nie trzęsie się.

8. DZIAŁANIE WYŁĄCZONE. KONSERWUJ MASZYNĘ

Utrzymuj maszynę w czystości i bezpieczeństwie. Po pracy oczyścić i usunąć kurz i złom w przekładni głównej i korpusie.

9. KORZYSTAJ Z ZALECANYCH AKCESORIÓW.

Przed serwisem, wymianą okucia lub ewentualnym montażem silnika, należy odciąć źródło zasilania maszyny od prądu (uwaga: operację powinni przeprowadzać specjaliści).

10. ZASILANIE

Źródło zasilania należy podłączyć do jednofazowego 110 V lub 220 V (patrz parametr w maszynie) źródło zasilania. Po podłączeniu do źródła

zasilania RB-25 i RBC-25 muszą używać 3,5 ~

Linia energetyczna o powierzchni 5,5 m2 (cv). Linię energetyczną należy utrzymać poniżej 30 ~ 40 m, aby zapewnić normalne działanie.

※ Odniesienie ---- w sytuacji użycia linii przedłużenia

Ten produkt jest przeznaczony do stosowania w sytuacji dużej odległości od źródła zasilania. Przedłużyć linię do połączenia, w zależności od grubości linii i różnych

aktualnej wydajności, dlatego należy stosować powyższe przepisy. Linia przedłużająca. Używać Linia jest zbyt długa lub zbyt cienka spowoduje utratę prądu elektrycznego i przeciążenie napięcia, doprowadzić do krawędzi izolacji przewodów, a następnie szybko włączyć ciepło zdolność izolacyjna do zmniejszenia, w końcu wycieku prądu elektrycznego lub ognia. Poza tym będzie osłabiają siłę wyjściową silnika, wewnętrzny obwód elektryczny jest łatwy do awarii.

aby rozpocząć korzystanie z linii z punktu podłączenia linii energetycznej, musi ona odpowiadać postanowienia powyższej linii przedłużającej, nie oznaczają również działania w pobliżu zasilanie elektryczne jest dobre, w przypadku dużych odległości

obsługi, zapoznaj się z tabelą dotyczącą użycia odpowiedniego stopnia mocy

linia według odległości.

(drut) max.długość	RB-25 / RBC-25
	Średnica drutu / rozmiar drutu
15 m	2,0 m2 X 3C
25 m	3,5 m2 X 3C
40m	5,5 m2 X 3C

1.1.2 Dodatkowe zasady bezpieczeństwa

Gdy maszyna pracuje, nie czyść ani nie usuwaj resztek.

Nie usuwaj ani nie modyfikuj znaków ostrzegawczych, ani nie wymieniaj ich na inne, aby nie powodować zamieszania.

Przed przystąpieniem do obsługi maszyny przeczytaj uważnie instrukcję.

Maszyna musi stać prawidłowo na podłożu, aby uniknąć porażenia prądem.

Nie ruszaj się, dopóki maszyna nie zostanie

wyłączona. Przed wymianą modułu maszyna powinna się całkowicie zatrzymać.

Przed rozpoczęciem pracy potwierdź i określ prawidłowy kąt zgięcia. Aby uniknąć wypadków, nie kładź żadnych narzędzi na platformie przed rozpoczęciem pracy.

Użyj odpowiednich narzędzi do regulacji maszyny.

1.2. Znaki ostrzegawcze:

Na urządzeniu znajdują się symbole ostrzegawcze, jak pokazano poniżej, aby zapewnić prawidłową i bezpieczną pracę.

Symbole te są używane na maszynie do wskazania punktów lub miejsc szczególnego zagrożenia dla personelu obsługującego.

Nie usuwaj symboli bezpieczeństwa z maszyny.

Bezpieczeństwo ma dwa stopnie, które są zawarte w tej instrukcji:

Niebezpieczeństwo i

Uwaga w

Niebezpieczny — oznacza niebezpieczny wskutek nieprawidłowej obsługi i nieprawidłowego podłączenia śmierć i GBH.

Uwaga — oznacza niebezpieczeństwo w wyniku niewłaściwego działania i prowadzenia twardego

szkoda pospolita lub zwykła krzywda. Uwaga może pomóc użytkownikowi poznać wynikiem zignorowania ostrzeżenia, rozpoznania zagrożenia i uniknięcia go niebezpieczny.

Nie wkładaj dłoni ani głowy do płotu ochronnego, w przeciwnym razie spowoduje to krzywdę się.

Nie dotykaj przycisku mokrą ręką, w przeciwnym razie grozi porażeniem prądem.

Każda praca obejmuje instalację, testowanie oraz kontrolę i konserwację musi to zrobić profesjonalny technik.

Transport i instalacja

Uwaga

Do przenoszenia sprzętu należy używać odpowiednich narzędzi do podnoszenia i opadania transportować sprzęt, aby uniknąć uszkodzeń i wypadków.

Zapoznaj się z instrukcją obsługi, aby zainstalować sprzęt.

Sprawdź i potwierdź miejsce montażu oraz położenie nacięcia przewijarka.

Nie pozwól, aby maszyna doznała gwałtownego uderzenia lub uderzenia podczas transportu maszyny. Nie podność ani nie zawieszaj silnika podczas transportu, ponieważ może to spowodować uszkodzenie silnika. Nie testuj maszyny, jeśli brakuje jakiegokolwiek elementu elektrycznego lub jest on uszkodzony.

Linia ustawień

Niebezpieczeństwo

Nie podłączaj głównego źródła zasilania do przycisku wentylatora zabezpieczenia prądowego.

Przycisk.

Proszę odłączyć zasilanie i potwierdzić to, sprawdzając linię podczas ustawiania lub sprawdź.

Ustawienie linii po instalacji, jeśli nie, doprowadzi do wypadku.

Nie ściskaj ani nie zaciskaj kabla, nie uszkadzaj ani nie obalaj samowolnie.

W przeciwnym razie doprowadzi to do porażenia prądem.

Próba biegu

Uwaga

Sprawdź całą maszynę i potwierdź, że nagłe uruchomienie nie może uszkodzić sprzętu.

Wyreguluj trójfazowe zależności między zbiornikiem kontrolnym a każdym silnikiem, aby potwierdzić, że pozycja obrotu każdego silnika jest prawidłowa.

Operacja

Uwaga

W tym czasie nie dotykaj ręką ruchomej części folderu tnącego wczesnego badania, aby uniknąć obrażeń.

Nie dokonuj żadnych modyfikacji sprzętu, chyba że jest to wymagane przez technika pomocy BS. W przeciwnym razie BS nie będzie ponosić żadnego obowiązku wynikającego z wyniku.

Inny przedmiot uwagi

Uwaga

Przed użyciem konieczna jest całkowita kontrola i próba uruchomienia po pozostawieniu nieużywanym przez dłuższy czas.

Nie wolno obsługiwać ani konserwować maszyny, gdy operator jest nietrzeźwy po alkoholu lub zmęczony.

Do konserwacji i wymiany części należy używać części zamiennych firmy BS.

BS nie gwarantuje utrzymania go w dobrym stanie, jeśli klient uszkodzi maszynę przy użyciu części zamiennych innej firmy.

LISTA PARAMETRÓW

Model	RBC-25	RB-25
Napię cie	AC 220-240 V 50 Hz	AC 220-240 V 50 Hz
Moc (W)	1700	1700
GW (kg)	131,3	93,3
NW (kg)	154,7	110
Prę dkość skrawania	4 s/3,5 s	4 s/3,5 s
Maks. zbrojenie	25mm	25mm
Minimalne zbrojenie	4mm	4mm
kąt zgię cia	18-25 # gię cie prę tów stalowych kąt 180 stopni (okrągły the)8-16 # gię cie prę tów stalowych kąt 90 stopni (narożnik pleśń)Kąt zgię cia 8# zbrojenie wynosi <90stopni	18-25 # gię cie prę tów stalowych kąt 180 stopni (okrągły the)8-16 # gię cie prę tów stalowych kąt 90 stopni (narożnik pleśń)Kąt zgię cia8 # zbrojenie wynosi <90stopni

NIE. NAZWA CZĘŚCI NR. NAZWA		CZĘŚCI NR. NAZWA CZĘŚCI
1	Zestawy stojaków na stopy 44		87 zatrzymaj film		Łożysko 620215×35×11
2 zestawy stołów roboczych	45		łańcuch złącze	88	bieg
3	stała uszczelka		46	filiżankowa głowa nit 3,5 × 4	89
4	sześciokątny śruba M16× 55		47	pierścień zabezpieczający wału 20	90
5	wyregulować blok		48	okrągła głowa płaski klucz	91
6	Model		49 prawa migawka 92		Łożysko 6191050× 72× 12
7	wał ustalający		Koło łańcuchowe 50	93	10008łożysko40× 68× 9
8	gniazdo sześciokątne ustawić śruby		51	koło łańcuchowe wał	94
9	blok buforowy		52	okrągła głowa płaski klucz	Podkładka oporowa 95 16
10	zatrzymać blok		53 koło łańcuchowe	96	okrągła nakrę tkaM16× 1,5
11	gniazdo sześciokątne ustawić śruby		54	wewnę trzny sześciokąt śruba	97
12	koło łańcuchowe		55	przeciek terminalzestawy spawalnicze	98 Łożysko igiełkowe
13	rołka szpilkowa		56	okrągła nakrę tkaM45× 1,5	Uszczelka łożyska 99
14	uszczelka 12		57	zatrzymać pralkę F45	100
15	nakrę tka M12		58	okrągła głowaklucz płaski 12× 17	101
16	stopa koła łańcuchowego podstawka		59	lokowanie rę kaw	102 przekładnia łącząca
17	61901łożysko12× 24× 6		60	łączyć rę kaw	103

18	sześciokątśruba z łbem	61	Łożysko 601155×90×18	104	skrzynia biegów (w górę sprawa)
19 okrągłych szpilek 10×35		62	Łożysko 600945×75×16	105	skrzynia biegów (w dół sprawa)
20	wewnę trzny sześciokątśruba M8×35	63	duży sprzę tkoło rolkowe	106	wewnę trzny sześciokątśruba
21	przewód broni	64	komponentu	107	pralka
22	przewód broni	65	Łożysko 620735×72×17	108	bieg
23	elektrycznymieszkania	66	kołnierz z dziurkąF72	109	okrągła główka płaskaklucz
24	uszczelka	67	fazowana głowaśrubaM10×25	110	6208łożysko40×80×18
25	śruba z łbem stożkowymM4×7	68	wiosnapodkładkaΦ10	111	pralka
26	Czujnik w dółuchwyt	69	nakrę tka M10	112	mieszkania
27	nakrę tka M4	70	płytka drzwi powietrznych 113	wał ze baty
28	fazowana głowaśruba	71	nit uchwytuzestawy	114	pralka
29	śruba z nakrę tką	72	Łożysko 630317×47×14	115	6204łożysko 20×47×14
30	nakrę tka M5	73	wewnę trzny sześciokątśruba	116	uszczelka
31	czujnik w góręuchwyt	74	Łożysko 620010×30×9	117	wewnę trzny sześciokątśruba
32	uchwyt na przewód	75	wę gielposiadaczapralka	118	6004 łożysko
33	koło rę czne	76	sześciokątzestaw gniazdśruby	119	elektryczne pudełko
34	płyta	77	uchwyt wę gla zestawy	120	stycznik
35 śruba z łbem stożkowym		78	uchwyt wę gla	121	przekaźnik
36	wewnę trzny sześciokąt śruba	79	szczotka wę głowa nasadkowa zestawy	122	złącze wodne
37	lewa migawka		wewnę trzny sześciokąt śruba	123	czujnik80
38	uchwyt sprę żyny naciągowej	81	Obudowa silnika 124		wtyczka nawigacyjna
39 sprę żyna naciągowa 82			stojan elementy wirnika	Lampka kontrolna 125
40 rozgałę zionych Φ3,2× 16		83	elementy	Przełącznik joggingowy 126
41	uchwyt sprę żyny naciągowej	84	wewnę trzny sześciokąt śruba	127	przycisk bezpieczeństwa
42 łańcuch 08B-1-35 85			obudowa końcówki	128	sprzę gło magnetyczne
43 łańcuch 06B-1-T6 86			silnika 6203 łożysko 17× 40× 12

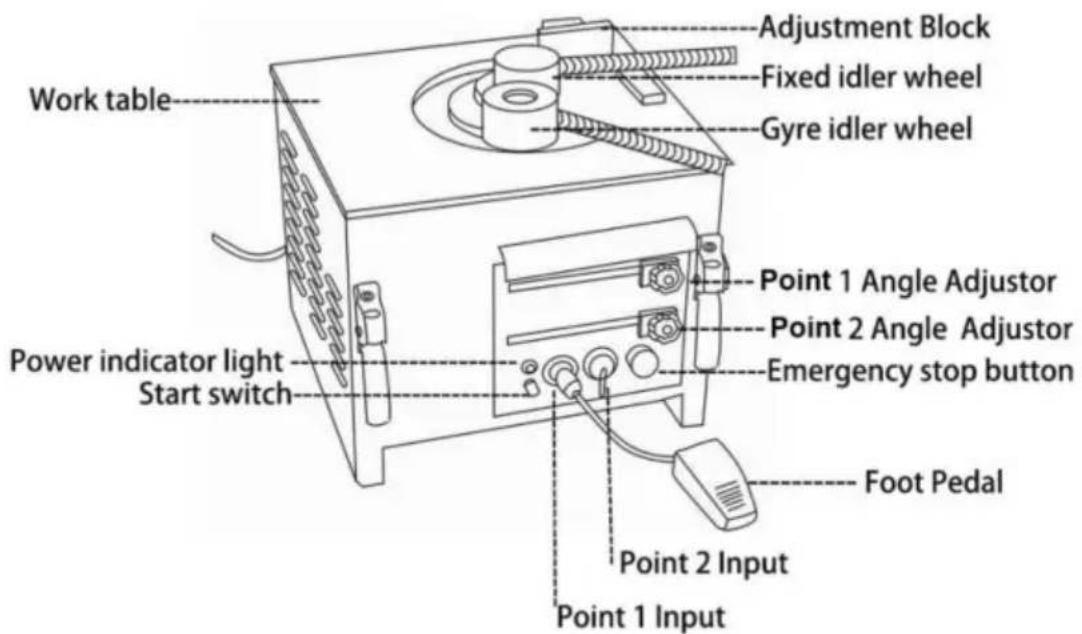

2. Sposoby działania

2.1 Stosowanie metod

Kiedy podłączenie linii energetycznej do źródła zasilania 110V/220V i zaświeciła się kontrolka zasilania, oznacza to, że przygotowanie maszyny do pracy zostało zakończone, można kontynuować normalną pracę. Stałe koło napinające, ruchome koło

napinające i rozstaw bloku regulacyjnego pręta stalowego muszą dokonać odpowiedniej regulacji zgodnie ze specyfikacją pręta stalowego. Podłączenie przełącznika nożnego do punktów 1,2 znacznie ułatwi pracę.

Punkt 1, podłącz do pracy - kąt ustawiony w punkcie 1, naciśnij przycisk START

lub włącz sterowanie pedałem nożnym.

Punkt 2, podłącz do pracy. Kąt ustawiony przez punkt 2, za pomocą przełącznika nożnego sterowaniem, tym razem musi zostać ustalony kąt punktu 1 ustawiony za pomocą klamki z punktem 2 na tym samym kącie poziomu lub jest większy niż kąt punktu 1.

jednocześnie po ustawieniu uchwytu kątowego należy dobrze zamocować nakrętkę uchwytu, kiedy działanie maszyny stanie się luźne. Dostosuj

żądany kąt, przesuwając w lewo lub w prawo, po kącie

regulacja jest ustawiona prawidłowo, upewnij się, że uchwyt do ustawiania kąta jest nieruchomy.

Operator musi stać poza miejscem wykonywania operacji gięcia prętów zbrojeniowych kierunek.

po naciśnięciu włącznika rozrusznika lub przełącznika nożnego spowoduje wygięcie pręta zbrojeniowego kąt, który ustawiłeś

jeśli podczas operacji zauważysz jakieś nieprawidłowości, musisz nacisnąć zatrzymany awaryjnie, aby przerwać pracę maszyny. Pamiętaj, aby

podczas gięcia przestrzegać kąta punktu 1

być większy niż punkt 2, w przeciwnym razie maszyna nie będzie mogła normalnie pracować. (Dotyczy to RB-25 I RBC-25 RB-32 I RBC-32 nie stanowi problemu.)

w sytuacji użycia przełącznika nożnego poza kontrolą działania maszyny, kiedy proszę nacisnąć pobliską maszynę do testowania ręcznego przełącznika światła zasilania czy obrócić, ocenia przełącznik nożny, czy przedstawić załamanie.

Uwaga: po naciśnięciu wyłącznika awaryjnego w celu uruchomienia maszyny należy ruszyć koło napinające powróci na swoje miejsce.

w sytuacji roboczej zginania w punkcie 2, pozycja uchwytu w punkcie 1 należy zachować ten sam kąt poziomu z punktem 2 lub ustawić mniejszy w kąt 5 stopni niż punkt 1, a następnie zamocuj uchwyt kątowy tak, aby nie wystąpić awaria instalacji elektrycznej lub maszyny.

※Dopasowanie różnych kół (RB-25 / RBC-25):

Zbrojeniespecyfikacja	Naprawiono koło napinającekoło	Koło napinające żyrukoło	Współczesnyzdolność gię cia
	78 22 - 25	94	1 szt
∅16- ∅20 ∅94	∅78		1-2 szt
∅10- ∅13 ∅94	∅78		4-5 szt
	moduł	∅94∅6- ∅13	3-6 szt
Specjalna sytuacja	Możliwy dostosować	Możliwy dostosować

2.2.Uwaga

Zgodnie ze współczesną wytrzymałością na zginanie, aby móc używać tego produktu, musi ona łatwo przekroczyć, powodując uszkodzenie tego produktu.

Podczas gięcia prętów stalowych należy zachować szczególną ostrożność, aby uniknąć obrażeń palców i tym podobnych incydentów związanych z

bezpieczeństwem. W zależności od różnej twardości wzmocnionego materiału, należy zwrócić szczególną uwagę, aby uniknąć złamania, które może prowadzić do zdarzeń bezpieczeństwa, takich jak zranienie. Proszę

nie uruchamiać, dopóki nie potwierdzisz, że w pomieszczeniu nie ma żadnych osób ani obiektów w zasięgu promienia gięcia.

Produkt jest elektryczną maszyną funkcjonalną. Napotkanie deszczu lub wody może spowodować wyciek, dlatego należy ją przykryć wodoodporną membraną przed użyciem.

Upewnij się, że śruba pierścieniowa jest zamocowana podczas transportu lub przenoszenia maszyny.

Podczas pracy, zgodnie z punktem 2, ustaw kąt punktu 2 na taki sam lub nie mniejszy niż punkt 1 o 5 stopni, aby zapewnić, że w przypadku zewnętrznych ataków uderzeniowych, sama maszyna nie będzie się poruszać w lewo i w prawo, co umożliwi jej działanie.

Upewnij się, że śruba pierścieniowa jest zamocowana podczas transportu lub przenoszenia. Łańcuchy giętarki należy włożyć w odpowiednie miejsce, aby zabezpieczyć giętarkę

przed wstrząsami lub falowaniem podczas transportu. Kiedy przesuwasz giętarkę, mocując ją

uchwytem, 4 śruby nie mogą się poluzować, a następnie przesuń giętarkę razem za pomocą 4 uchwytów.

Zabronić używania elementów koła napinającego.

Jeśli zaznaczono zgodnie z poniższym (X), należy zastosować metodę operacji poprzez przeciągnięcie pasa. Obręcz łatwo pęknie. Szczerze rejestruje prawidłowe działanie!

3. Środowisko:

Proszę używać go w takich warunkach środowiskowych.

Środowisko	Środowisko temperatura	-10 °C ~ 45 °C (nie zamarza)
	Wilgotność otoczenia	Poniżej 90%RH (nie krzepnie rosa)
	Temperatura przechowywania	-20 °C ~ + 65 °C
	Środowisko	W pomieszczeniu (gaz niekorodujący, gaz palny, mgała olejowa itp.)
	Wysokość nad morzem poziom	Poniżej wysokości 1000m

4. Obsługa 4.1

Pozycja robocza Po

Po zainstalowaniu sprzętu operator może obsługiwać stojak na sprzęt w odległości około 0,5 m przed panelem operacyjnym.

Nie dotykaj rękami wszystkich działających części podczas pracy urządzenia, aby uniknąć wypadku.

Po wyregulowaniu ilości należy pamiętać o zablokowaniu nakrętki.

Jeśli podczas pracy wystąpią nieprawidłowości, należy przerwać pracę.

Gdy pojemnik jest duży, średnica otworu napełniającego nie powinna być zbyt mała, aby zabezpieczyć otwór napełniający przed uszkodzeniem w przypadku zbyt dużego ciśnienia napełniania.

4.2 Zatrzymanie awaryjne

W tej maszynie zainstalowano jeden przycisk zatrzymania awaryjnego, więc po jego naciśnięciu maszyna całkowicie się zatrzyma. Gdy wydarzy się coś awaryjnego, naciśnij ten przycisk.

4.3 Zasilanie

Tylko jednofazowe zasilanie 110 V LUB 220 V. Linia energetyczna powinna odpowiadać zapotrzebowaniu zgodnie z zasadami bezpieczeństwa.

4.4 Panel sterowania

1 lampka kontrolna: po podłączeniu zasilania powinna świecić.

2 przełącznik ręczny: jeśli przełącznik nożny nie mógł sterować pracą maszyny, zastąp przełącznik nożny 1 przełącznikiem ręcznym w pobliżu lampki zasilania. 3 przełącznik nożny 1:

naciśnij przełącznik nożny 1, aby zakończyć działanie kąta 1

regulowane za pomocą regulatora kąta „1 punkt”. 4

przełącznik nożny 2: naciśnij przełącznik nożny 2, aby zakończyć działanie kąta 2

regulowane za pomocą „2-punktowego” regulatora

kąta. 5 wyłącznik awaryjny: w trakcie pracy, jeśli wystąpią jakiekolwiek problemy, zwolnij przycisk

i zatrzymaj wszystkie czynności. 6. Kąt 1: wyreguluj

kąt zagięcia za pomocą regulatora „1 punkt”.

(odpowiednio do przełącznika nożnego 1)

1. kąt 2: wyreguluj kąt zagięcia za pomocą regulatora „2-punktowego”.

(odpowiednio do przełącznika nożnego 2)

1. Przed zginaniem należy pamiętać o ustawieniu kąta na „1 punkt”.

większy niż „2 punkty” lub maszyna nie może działać. To jest dla RB-25

ORAZ RBC-25, RB-32 I RBC-32 nie stanowią problemu.

4.5 Proces obsługi

1). Podłącz przewód zasilający do prądu elektrycznego 110 V/220 V i zobacz, zapala się lampka kontrolna. Oznacza to, że giętarka jest gotowa do pracy. 2).

Proszę wybrać stałe koło napinające o właściwym rozmiarze i koło napinające o odpowiednim rozmiarze w zależności od średnicy pręta zbrojeniowego.

3). Proszę podłączyć przełączniki pedałowe z otworami 1-punktowymi i 2-punktowymi ciasno.

4). Jednopunktowy regulator kąta służy do ustawiania przełącznika nożnego łączenie z 1-punktowym otworem. Na przykład zginanie stopy o 180 stopni

przełącznik 1, ustawiasz kąt 180 stopni za pomocą 1-punktowego regulatora, a następnie dotknij przełącznika nożnego 1, aby zgiąć pręt zbrojeniowy o 180 stopni.

5). 2-punktowy regulator kąta służy do ustawiania przełącznika nożnego łączenie z 2-punktowym otworem. Na przykład, aby zgiąć o 90 stopni za pomocą przełącznika nożnego 2, ustawiasz kąt 90 stopni za pomocą 2-punktowego regulatora, a następnie dotykasz przełącznik nożny 2, aby zgiąć pręt zbrojeniowy o 90 stopni.

6). Należy pamiętać, że ustawienie kąta „1 punkt” musi być większe niż „2 punkt” lub maszyna nie będzie działać. Zobacz poniższe dwa zdjęcia. 7). Zamocuj regulator kąta, przesuwając go odpowiednio w lewo i w prawo. 8). Operator powinien pracować poza kierunkiem gięcia pręta zbrojeniowego. 9). Pręt zbrojeniowy zostanie wygięty w celu ustawienia kąta po naciśnięciu wyłącznika startowego lub pedału przełącznika.

Uwaga: Aby praca była precyzyjna, podczas zginania należy ustawić punkt 1

kąt jest duży (90°) i ustawia się w punkcie 2, gdy kąt zgięcia jest mały

(135°)

Notatka :

podążaj za wydajnością przetwarzania podczas korzystania z produktu, który jest koniecznością, przewyższaj produkt łatwo prowadzi do awarii.

Operacja chwytania zginającego wzmocnionego materiału powinna być szczególnie opłacalna należy zwrócić uwagę na zdarzenia związane z bezpieczeństwem, takie

jak zderzenie palców. W zależności od różnej twardości wzmocnionego materiału, specjalne

należy zwrócić uwagę na pęknięcie, które może prowadzić do wypadków związanych z bezpieczeństwem takie jak zranienie.

Proszę nie uruchamiać, dopóki nie potwierdzisz, że w pomieszczeniu nie ma żadnych osób ani obiektów wzmocniony promień gięcia.

produkt jest maszyną działającą elektrycznie. Jak napotkał

deszczu lub wody powodującej wycieki, należy je przykryć wodoodpornym materiałem membrana po użyciu.

4.6 Ruch

1. Przesuń giętarkę po upewnieniu się, że śruba mocująca uchwyt jest dokręcona.
2. Podczas transportu lub przenoszenia upewnij się, że śruba pierścieniowa jest zamocowana na giętarce.
3. Łańcuchy należy włożyć w agrafkę, aby uniknąć zgięcia, drżenia lub machania podczas transportu.
4. Podczas przesuwania giętarki za pomocą uchwytu mocującego 4 śruby nie mogą się poluzować ani uszkodzić. Przesuwaj giętarkę razem za pomocą 4 uchwytów.
5. Konserwacja

5.1 Sprawdź i wymień

Wymień szczotkę węglową --- Należy odłączyć zasilanie. Jeśli maszyna przestaje działać w trakcie procesu, proszę potwierdzić zużycie intensywność szczotki węglowej. Szczotka węglowa, która jest maszyną elektryczną zastosowania należy do materiałów eksploatacyjnych. Jeśli szczotka węglowa jest używana poza ograniczającą zużycie i rozdarcie, maszyny elektryczne to zrobią ustąpić, a nawet przestać biec. Następnie wyłącz maszynę i wznów ją. Jeśli Okazuje się, że maszyna wyłącza się automatycznie po krótkotrwałej pracy konieczność wymiany szczotek węglowych. Proszę skorzystać z urządzenia później wymiana szczotki węglowej, gdyż dalsze użytkowanie przyspiesza jej zużycie i rozerwanie komutatora, co prowadzi do uszkodzenia wirnika cewka.

Sposoby zmiany:

Otwórz górną nasadkę szczotki za pomocą śrubokręta, aby szczotka węglowa mogła zostać wyjęta w maszynie.

Podczas zakupu urządzenia należy używać dołączonej szczoteczki do czyszczenia wewnętrzna oś środkowa i stałe koło żyroskopowe przed wymianą i użyciem.

5.2. Smarowanie:

5.2.1. Cykl:

Smarowanie powinno być przeprowadzane regularnie przez personel i jest to również możliwe utrzymywane w czasie, który nie będzie używany.

PLS smaruj co tydzień.

5.2.2. Olej

Przyjmuje zwykły smar litowy; nie stosować innego smarowania przy

w tym samym czasie, jeśli wybierzesz jeden, ponieważ będzie to miało wpływ na żywotność.

5.2.3. Czyszczenie otworu olejowego

Przed nałożeniem smaru smarowego należy oczyścić usta oleju i zrobić pamiętaj, aby wytrzeć resztę.

5.3 Sprawdzanie i konserwacja

Sprawdź śruby i nakrętki w każdym położeniu, czy stają się elastyczne.

W porze wilgotnej lub po deszczowych dniach należy otworzyć nawiewnik przeciwdeszczowy do wyschnięcia. W przypadku silnego szoku mocy po obróceniu koła żyroskopowego wróć do miejsca, zaokrąglij je mocno po wyregulowaniu odpięcia, dokręconej śruby

w stan bardzo powolny.

Świecąca lampka kontrolna na panelu oznacza, że maszyna została obrócona i zaplanowana.

Sprawdź zasilanie i kabel, jeśli nie są jasne podczas podłączania zasilania

lampka kontrolna tylnej burty.

Lampka kontrolna pokazuje panel, jeśli nie można uruchomić maszyny, kiedy

naciśnij przełącznik START --- Proszę potwierdzić stan rozdarcia lub

szczotka węglowa.

Ponadto należy skonsultować się z każdym oddziałem i centrum obsługi posprzedażnej siedziba główna dla innych przedmiotów.

1. Bezpieczeństwo elektryczne

6.1. Zasady bezpieczeństwa instalacji elektrycznej

1. Tylko personel odpowiednio przeszkolony i posiadający odpowiednią wiedzę

i umiejętności powinni podejmować się rozwiązywania wszelkich problemów i napraw elektrycznych.

1. Nie zmieniaj ani nie omijaj blokad ochronnych.
2. Przed uruchomieniem przeczytaj i przestrzegaj wszystkich etykiet ostrzegawczych
3. Podczas rozwiązywania problemów upewnij się, że źródło zasilania zostało odłączone

i główny wyłącznik został zablokowany.

1. Podejmij dodatkowe środki ostrożności w obszarach wilgotnych, aby się przed nimi chronić

przypadkowe uziemienie.

1. Przed podłączeniem zasilania do jakiegokolwiek sprzętu należy go podłączyć bez

wątpliwości, że wszystkie osoby są bezpieczne.

1. Nie otwieraj elektrycznego panelu sterowania, chyba że jest to konieczne do sprawdzenia

sprzętu elektrycznego.

1. Nie modyfikuj obwodów elektrycznych, jeśli nie masz na to zezwolenia

producenta.

1. Podczas wymiany elementów elektrycznych należy upewnić się, że są one zgodne z

specyfikacjami producentów, łącznie z właściwym kodowaniem kolorami.

1. Podczas pracy nie noś metalowych okularów, metalowych naszyjników ani łańcuszków

na dowolnym sprzęcie elektrycznym.

Podczas obsługi urządzeń elektrycznych nie należy nosić żadnego pierścionka, zegarka ani bransoletki na sprzęcie.

Dodatkowe instrukcje dotyczące przecinaka prętów zbrojeniowych (przecinak prętów zbrojeniowych

i model giętarki)

Ogólne środki ostrożności

Stosowanie

Przecinaków do prętów zbrojeniowych używaj wyłącznie do prętów zbrojeniowych do betonu.

Ogranicz użycie do wyznaczonych materiałów.

Zawsze istnieje ryzyko, że odcięty koniec wystrzeli, zwłaszcza jeśli jest mniejszy

niż 30 cm długości. Znacznie przekracza wyznaczone specyfikacje materiałowe

zwiększa to ryzyko i może również spowodować uszkodzenie narzędzia. Nie próbuj ciąć

prętów zbrojeniowych twardszych, grubszych lub cieńszych niż określone.

Stosuj ochronę oczu.

Nosić okulary ochronne, okulary ochronne z osłonami bocznymi lub osłonę twarzy

podczas używania noża.

Zapewnij bariery ochronne.

Ustaw ekrany bezpieczeństwa, aby chronić współpracowników przed możliwymi latającymi końcami. Miejsce

osłonę zabezpieczającą pod prętem zbrojeniowym podczas pracy na wysokościach.

Zachowaj odpowiednią kontrolę.

Trzymaj mocno nóż i utrzymuj właściwą postawę i równowagę. Nie rób

zbyt dużego zasięgu przy pracy na wysokości, zamocować przecinarkę do rusztowania za pomocą A

lina zabezpieczająca. Sprawdź, czy przewód zasilający nie jest zabrudzony i trzymaj przewód z dala od niego

ostre krawędzie i ciepło. Sprawdź, czy wszystkie klucze regulacyjne zostały dokręcone

usunięte przed użyciem noża.

Ochrona przed porażeniem prądem

Aby uniknąć możliwego porażenia prądem, nie obsługuj przecinarki mokrymi rękami lub

używaj przecinarki w deszczu lub wilgotnych miejscach. Uważaj na wszystkie linie energetyczne, elektryczne

obwody elektryczne i inne zagrożenia, z którymi można się zetknąć, szczególnie tymi, które mogą być ukryte pod powierzchnią lub w inny sposób niewidoczne.

Odłącz narzędzie

Odłącz przecinarkę od gniazdka, gdy nie jest używana oraz przed czyszczeniem, regulacją lub serwisowaniem. Nie odłączaj wtyczki od gniazdka ciągnąc za sznur. Przed podłączeniem zawsze sprawdź, czy przełącznik jest wyłączony.

Uważaj na środowisko

Nie używaj przecinarki w obecności materiałów łatwopalnych (np. farby, rozcieńczalnik, produkty naftowe, kleje).

Nie używaj przecinarki w dobrze oświetlonym i wolnym od przeszkód miejscu. Operator powinien przez cały czas mieć niezakłócony widok na frez, pręt zbrojeniowy i obszar otaczający.

Noś odpowiednią odzież

Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Zwiąż długie włosy. Zaleca się używanie kasku ochronnego i butów na gumowej podeszwie. Jeśli założone są rękawice ochronne, należy zachować szczególną ostrożność, aby nie zostały złapane przez ruchome części.

Trzymaj osoby postronne z daleka

Trzymaj wszystkich gości w bezpiecznej odległości od miejsca pracy, chroń ich i zapobiegaj rozpraszaniu uwagi operatora.

Ostrożnie konserwuj przecinarkę.

Przed każdym zastosowaniem sprawdź nóż. Uszkodzone lub luźne bloki tnące mogą spowodować obrażenia ciała. Trzymaj uchwyt suchy, czysty i wolny od oleju i/lub smaru. Utrzymuj obudowę i tłok w stanie wolnym od brudu i opiłków żelaza. Sprawdź, czy śruby nie są poluzowane lub czy ich nie brakuje. Poniższa instrukcja dotyczy konserwacji.

Regularnie sprawdzaj przełącznik, przewód, wtyczkę i przedłużacz w odpowiednich odstępach czasu.

Przechowuj ostrożnie.

Gdy nie jest używany, przechowuj nóż i akcesoria w suchym miejscu, niedostępnym dla osób nieupoważnionych.

Instrukcja obsługi.

Przestroga: Oznacza zagrożenie, które może skutkować drobnymi obrażeniami ciała i/lub uszkodzeniem produktu.

Pielęgnacja: Wskazuje zagrożenie, które spowoduje uszkodzenie produktu.

Kontrole przed użyciem.

1. Sprawdź poziom oleju.
2. Sprawdź stan bloków tnących i dokręcenie śrub bloku tnącego. Przestroga: Używanie luźnych lub popękanych bloków tnących może spowodować obrażenia operatorów oraz uszkodzenie urządzenia. 3. Sprawdź, czy źródło zasilania jest odpowiednie dla przecinarki.
3. Uwaga: jeśli napięcie jest zbyt wysokie, silnik się przepali. Jeśli napięcie jest zbyt niskie, wygenerowana zostanie niewystarczająca moc. Nigdy nie używaj prądu stałego. 5. Sprawdź, czy zasilacz jest prawidłowo uziemiony.
4. Uwaga: Brak uziemienia zasilania może spowodować porażenie prądem operatora.
5. Sprawdź, czy przewód nie jest uszkodzony i czy wtyczka nie jest luźna. Przestroga: Przecięcie lub ścieranie pokrycia może spowodować zwarcie i porażenie prądem operatora.

Rozgrzewka

W zimną pogodę rozgrzej urządzenie przez 30-60 sekund, aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij spust-przełącznik, aby wysunąć tłok i zwolnij, gdy osiągnie pełny skok, powtórz 15-20 razy.

Regulacja stopera

Funkcja regulowanego ogranicznika utrzymującego pręt zbrojeniowy we właściwej pozycji podczas cięcia i musi być wcześniej odpowiednio ustawiona dla każdego rozmiaru pręta zbrojeniowego

wykonanie cięcia.

-Wkręć korek, aby zapewnić wystarczający prześwit dla prętów zbrojeniowych.

- Włóż pręt zbrojeniowy całkowicie do wspornika w kształcie litery U. Upewnij się, że zbrojenie spoczywa na podstawie korka.

-Utrzymując pręt zbrojeniowy pod kątem prostym (90°) do przedniego bloku tnącego, wykręć korek aż dotknie pręta zbrojeniowego. Po ustawieniu stoper nie potrzebuje już niczego więcej regulacji podczas cięcia prętów zbrojeniowych o tej samej średnicy, ale należy go ponownie ustawić dla pręta zbrojeniowego o innym rozmiarze.

Uwaga: Nieprawidłowe ustawienie zatyczki spowoduje nadmierne zużycie

bloku tnącego i może spowodować wyrzucenie odciętego końca.

Cięcie

1. Włóż pręt zbrojeniowy pomiędzy ogranicznik a przedni blok tnący, upewniając się, że jest prawidłowo osadzony we wsporniku w kształcie litery U.
2. Pociągnij spust i trzymaj wciśnięty, podczas gdy tłok przesuwa się do przodu i zbrojenie jest cięte. (Jeśli przełącznik zostanie zwolniony w punkcie pośrednim, tłok zatrzyma się.)
3. Po zakończeniu cięcia zwolnij przełącznik. Tłok chowa się automatycznie.

(Należy pamiętać, że przełącznika nie można ponownie włączyć, dopóki tłok nie zostanie całkowicie cofnięty.)

Punkty uwagi

1. Zachowaj szczególną ostrożność podczas odcinania krótkich odcinków (30 cm lub mniej), ponieważ

obcięty koniec ma tendencję do wyskakiwania.

Uwaga: Latające końce stanowią zagrożenie dla całego personelu znajdującego się w pobliżu. Wyprostuj ekrany bezpieczeństwa.

1. Nie zakrywaj otworów wentylacyjnych.

Uwaga: Jeśli otwory są zakryte, silnik przegrzeje się i może się spalić.

1. Jeśli temperatura oleju hydraulicznego przekroczy 70°C (158°F), moc spadnie.

Przed wznowieniem pracy poczekaj, aż ostygnie. (Zachowaj szczególną ostrożność w

latem, kiedy aluminiowa obudowa pompy nagrzewa się szybciej.)

1. Jeżeli zaobserwujesz spadek mocy i silnik będzie wyjątkowo gorący, sprawdź węgiel szczotka.
2. Jeżeli kiedykolwiek tłok nie cofnie się całkowicie, popchnij tylny blok tnący do tyłu, aby ręcznie wycofać hak.

Uwaga: użyj do tego celu pręta zbrojeniowego lub płaskownika metalowego. Nigdy nie pchaj noża blokować dowolną częścią dłoni, nawet w rękawiczkach.

Po cofnięciu tłoka, pociągnij spust przełącznik na tyle długo, aby częstościowo

tłok wyprzedzający. Odłącz urządzenie. I sprawdź tłok i obudowę

nagromadzone opiłki żelaza, które mogą blokować tłok. Po

czyszczenia, tłok nadal nie cofa się automatycznie po całkowitym wysunięciu,

sam tłok może zostać uszkodzony. Zwróć urządzenie do autoryzowanego agenta

naprawa.

Konserwacja

Bloki tnące

Przed użyciem zawsze sprawdź, czy dwie śruby na każdym bloku tnącym są prawidłowo zamocowane

prawidłowo dokręcone. Użycie luźnego klocka spowoduje uszkodzenie bloku i

mieszkania. Sprawdź także stan bloków tnących. Jeśli którakolwiek krawędź skrawająca jest tępa

lub wyszczerbiona, wyjmij śruby mocujące i obróć oba bloki tak, aby powstały dwa nowe

krawędzie wchodzą w życie. Wymień i dokręć śruby (każdy blok ma cztery

krawędzie tnące)

Gdy wszystkie cztery krawędzie skrawające zostały wykorzystane lub jeśli którykolwiek blok jest pęknięty lub

w inny sposób uszkodzony, wymienić oba bloki.

Przestroga: Luźny lub pęknięty blok może spowodować obrażenia operatora.

Czyszczenie

Czyszczenie noża po użyciu.

Uwaga: Nosić rękawice, aby chronić ręce przed metalowymi odłamkami. Nie używaj

pistoletu pneumatycznego, piaskowanie powietrzem może spowodować przedostanie się opiłków metalu i/lub pyłu do oczu

i układ oddechowy.

1. Odłącz urządzenie.
2. Wytrzyj lub wyszczotkuj cały brud i metalowe opiłki. Zwróć szczególną uwagę na

dolną połowę tłoka, gdzie łatwiej gromadzi się brud.

Kontrola poziomu oleju

Ponieważ może są napędzane hydraulicznie, poziom oleju należy sprawdzać na godz częste przerwy, najlepiej codziennie. Brak konserwacji oleju na

prawidłowy poziom powoduje spadek ciśnienia i utratę mocy cięcia.

Uwaga: Olej hydrauliczny jest wysoce łatwopalny. Trzymać z dala od iskier i nagiego płomienia. Nie pal.

Uwaga: Olej hydrauliczny może powodować zapalenie oczu i skóry. Jeśli połknięty powoduje biegunkę i wymioty.

W przypadku dostania się do oczu płukać czystą wodą przez co najmniej 15 minut skonsultuj się z lekarzem. W przypadku kontaktu ze skórą dokładnie umyć mydłem i wodą.

W przypadku połknięcia natychmiast zasięgnąć porady lekarza. Nie wywoływać wymiotów.

1. Olej powinien być ciepły, ale nie gorący. Rozgrzej urządzenie, jeśli jest zimne.
2. Wyreguluj zatyczkę i wykonaj trzy lub cztery nacięcia, dokładnie zaznaczając, w którym miejscu zbrojenie faktycznie pęka.
3. Ściśnij krótki kawałek pręta zbrojeniowego, zatrzymując się tuż przed jego zerwaniem. Odłącz urządzenie ze źródła zasilania.
4. Po założeniu częstościowo odciętego pręta zbrojeniowego obróć urządzenie tak, aby korek oleju był odsłonięty najwyżej. (Jeśli urządzenie jest gorące, poczekaj, aż ostygnie.)
5. Wymontować korek wlewu oleju i podkładkę uszczelniającą (uszczelnienie).

Przestroga: Nigdy nie wyjmuj korka oleju, gdy urządzenie jest gorące, gdyż może wytrysnąć olej. 6. Sprawdź, czy poziom oleju sięga dna otworu korka (tj. obudowa pompy jest pełna po brzegi). Jeśli poziom oleju jest za niski, uzupełnij olejem hydraulicznym o masie 20 właściwości przeciwpieniące i zapobiegające ścieraniu (stopień lepkości ISO VG46, np. olej Shell Tellus 46, olej Mobil DTE-25 lub Esso unipower SQ46).

1. Po uzupełnieniu odpowietrzyć instalację. Delikatnie przechyl nóż wzdłuż i przywróć go do poziomej pozycji. Dopełnij ponownie i przechyl w przeciwnym kierunku.

Powtarzaj ten proces, aż całe powietrze zostanie usunięte.

Pielęgnacja: Przecinarka nie będzie działać prawidłowo, jeśli olej zawiera pęcherzyki powietrza.

1. Wymień podkładkę uszczelniającą (uszczelnienie) i korek. Podłącz przecinarkę do źródła zasilania i całkowicie obsłuż zbrojenie.

Wymiana oleju

1. Olej hydrauliczny należy wymieniać przynajmniej raz w roku. Wcześniej, jeśli wydaje się brudny.
2. Odłącz urządzenie od źródła zasilania. Wyjmij korek oleju i uszczelnienie. Obróć nóż i spuść olej do odpowiedniego pojemnika. Gdy olej przestanie wyciekać, przechylić jednostkę do tyłu, aby olej uwięziony w obudowie tłoka mógł wypłynąć. Gdy obudowa jest pusta, przechylić urządzenie w przeciwnym kierunku, aby opróżnić pozostałości obudowy pompy.
3. Trzymając otwór spustowy skierowany do góry, powoli napełnij urządzenie świeżym olejem. Wymień wtyczkę i lekko dokręć. Podłącz urządzenie do źródła zasilania i przesuń tłok o dwa lub trzy razy. Odłącz urządzenie i wyjmij korek oleju. Uzupełnij poziom oleju i wymień wtyczkę.
4. Na koniec wykonaj procedurę sprawdzania poziomu oleju. Uwaga: Olej hydrauliczny należy utylizować zgodnie z lokalnymi przepisami. Nie wylewać do morza, rzeki, jeziora lub ścieków.

Szczelność śruby

Raz na tydzień lub co 500 cięć należy sprawdzić dokręcenie wszystkich śrub, szczególnie tych mocujących obudowę do cylindra. Skutkiem tego będą luźne śruby w utracie mocy.

Szczotki węglowe

Sprawdzaj obie szczotki węglowe przynajmniej raz na dwa miesiące. (Normalna żywotność pędzla wynosi 200 godzin.)

Pielęgnacja: Zużyte szczotki powodują utratę mocy i nagrzewanie się silnika i nieodwracalnie uszkodzić komutator twornika.

1. Odłącz urządzenie. 2. Odkręcić obie nasadki szczotek i wyciągnąć szczotki węglowe. 3. Wymień szczotki, jeśli ich długość jest mniejsza niż 6 cm.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPUBLIKA

Wielkiej Brytanii

REPREZENT KE

YH CONSULTING SPÓŁKA Z OGRANICZONA

Wsparcie techniczne i certyfikat e-gwarancji
